Кессоны
Кессон представляет собой объёмную камеру, монтируемую в углублении вокруг оголовка. Она может быть пластиковой, бетонной или металлической. Главная задача кессона – защитить верхнюю часть обсадной трубы и стыкующегося с ней трубопровода, снабжающего водой дом, от внешних воздействий.
Какие это могут быть воздействия? Прежде всего, это обеспечение стабильного температурного режима, не допускающего перемерзания водопровода в зимнее время. Для этого кессон тщательно утепляется и снабжается герметично закрывающимся люком. Также рекомендуется заглублять его ниже уровня промерзания почвы, и уже в этом месте оборудовать отвод к домашнему трубопроводу.
Другая функция кессона заключается в защите скважины от разных внешних загрязнений. Благодаря герметичной крышке, внутрь оголовка не будет заноситься пыль и мелкий мусор, не будут попадать дождевые и талые стоки. Этим обеспечивается чистота питьевой воды, подаваемой в дом, предотвращается возможное заражение ее патогенными микроорганизмами.
Также кессон создает защиту частей скважины от механического воздействия, различных падающих предметов, способных повредить трубу или оголовок. Например, при нечаянном наезде автомобилем, или в результате падения на них разных массивных предметов, таких как крупные ветки или элементы кровли при сильном ветре. Все жизненно важные части системы водоподачи в данном случае располагаются под землей, а снаружи защищены кессонной камерой, лишь слегка выступающей над уровнем почвы.
Несмотря на компактные размеры, внутренний объем кессона вполне достаточен для размещения в нем оборудования для водоподачи:
- насоса, если применяется его наружный вариант;
- гидроаккумулятора;
- фильтрующих устройств;
- и системы автоматического управления.
Здесь они будут достаточно защищены от воздействия минусовых температур и возможного причинения механических повреждений.
Разновидности кессонов
На рынке сегодня представлены кесонные конструкции нескольких типов, различающихся, в основном, материалом изготовления.
Бетонные кессоны
Они представляют собой защитную камеру вокруг скважины, которая монтируется из уже готовых железобетонных колец. Реже ее стенки заливаются из монолитного бетона, в установленную заранее опалубку.
Такие конструкции долговечны, практически не подвержены разрушительному воздействию сырости, и при утеплении обеспечивают приемлемый уровень теплозащиты скважины и всего оборудования. Недостаток бетонных конструкций заключается в сложности их монтажа. Самостоятельная заливка бетонного кессона займет довольно много времени, а установка готовых бетонных колец невозможна без привлечения подъемной спецтехники.
Металлические кессоны
Металлические конструкции могут иметь различные размеры и форму – в виде цилиндра или прямоугольника, и изготавливаются из листовой стали и каркасных уголков. В продаже имеются уже готовые, заводские образцы. Хотя, при наличии материала, сварочного аппарата и должного умения, не составит труда изготовить такую защитную камеру для скважины своими руками.
К недостаткам этого варианта следует отнести слабую устойчивость металлических кессонов к коррозии. Для защиты от внешних грунтовых вод и от конденсата, поверхность металла с обеих сторон должна обрабатываться влагоотталкивающими смесями
Также необходимо уделить особое внимание созданию теплоизоляционного слоя, поскольку металл является хорошим проводником холода
Пластиковые кессоны
Наиболее предпочтительный вариант для установки на участке — это пластиковые кессоны. Сегодня в продаже имеются самые разные модели, изготовленные из полимеров. Можно приобрести цельнолитые варианты, либо секционные, набирающиеся из отдельных пластиковых колец.
Цена установки обойдётся здесь гораздо ниже, чем у бетонного или стального варианта, поскольку монтаж пластикового кессона может производиться вручную, без привлечения подъемного крана.
Пластик не боится сырости, поэтому обработка гидрофобными составами не потребуется. Единственно, о чем нужно будет позаботиться при монтаже полимерного кессона, это надежная теплоизоляция.
Хорошо, с кессонами разобрались, давайте теперь рассмотрим особенности другого варианта обустройства скважины — скважинных адаптеров.
Цены на обустройство скважины с адаптером
Стоимость обустройства скважины глубиной 20 м под ключ с кессоном (на начало 2019 г.) – от 86 тыс. руб. Собственный источник круглогодичного водоснабжения такой же глубины, но оснащенный адаптером стоит от 55 тыс. руб.
Что входит в цену:
- Оборудование – насос скважинный (погружной), трос нержавеющий и зажим, кабель ПВС, скважинный адаптер, гидроаккумулятор минимум на 100 л, реле давления, обратный клапан компрессионный.
- Детали трубопровода – кран шаровый, штуцер пятивыводной, труба ПНД, муфты.
- Крышка скважины.
- Монтажные работы – устройство котлована под адаптер, монтаж трубопровода, установка и наладка оборудования.
- Транспортные расходы.
Монтаж такой же скважины глубиной 120 м с адаптером будет стоить от 77 тыс. руб. На цену может сильно повлиять расстояние от города, в котором находится выбранная компания, до участка. Рекомендуется дополнить комплект насосной автоматики датчиком сухого хода или поплавковым выключателем (если у реле давления нет функции защиты от работы без воды).
Утепленная скважина с адаптером.

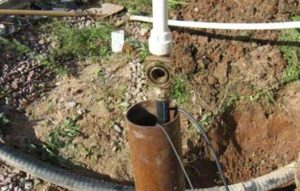

Как правильно произвести установку питлесс-адаптера
Установка скважинного адаптера не потребует каких-то особых знаний и умений. Все делается достаточно просто по следующему алгоритму:
- Со стороны дома откапывают обсадную трубу скважины на необходимую глубину. Глубина промерзания грунта зависит от региона. В средней полосе она составляет максимум 1,5 м, хотя чаще всего этот показатель значительно меньше.
- В трубе просверливают отверстие нужного диаметра. Он равен диаметру основной части адаптера.
- В отверстие вставляют наружную часть адаптера.
- На скважину устанавливают крышку, закрывающую ее.
- К основной части присоединяют водопроводную трубу, которая проложена по траншее, ведущей к дому.
- Ответную часть скважинного адаптера соединяют с шлангом погружного насоса.
- Погружной насос спускают в скважину и соединяют обе части адаптера.
Скважинный адаптер имеет две составные части. Одна часть вставляется в отверстие на обсадной трубе, а вторая присоединяется к шлангу, ведущему от насоса.
Монтаж основной части скважинного адаптера
Подробнее рассмотрим, как осуществить монтаж адаптера на обсадной трубе. Перед началом монтажа необходимо сделать правильное отверстие в ней. Для этого нужно обзавестись биметаллической корончатой фрезой, которая способна прорезать отверстие с ровными краями в металле. Ее диаметр подбирают таким образом, чтобы он точно соответствовал диаметру адаптера. После этого в трубу опускают вторую часть адаптера и вводят в отверстие. Снаружи ее фиксируют обжимным кольцом. Как внутри, так и снаружи на адаптер надевают резиновые уплотнители в виде колец. После этого обе детали затягивают разводным ключом. Трубу от водопровода соединяют с адаптером снаружи посредством резьбового соединения, которое требуется изолировать во избежание протечки.
Монтаж ответной части
Перед тем как начать установку ответной части адаптера необходимо правильно установить насос. Его опускают на требуемую глубину и фиксируют в таком положении. Трубу или шланг от насоса обрезают и вставляют в ответную часть детали. Еще до начала проведения всех этих работ насос лучше всего собрать в помещении, присоединив к нему шланг, трос и кабель. Все это приносят к скважине, где укладывают на чистое место, чтобы не допустить попадание грязи в скважину. После этого потребуется взять специальную трубу, которая предназначена для облегчения монтажа адаптера. Ее ввинчивают в отверстие на внутренней части адаптера, предназначенное для нее. После этого трубу вместе с частью адаптера помещают внутрь скважины и соединяют обе части устройства. Затем эту трубу вывинчивают и убирают. Она потребуется только когда нужно будет вновь достать насос.
При монтаже адаптера для скважины применяют специальную трубу с нарезанной на ней резьбой. Ее вкручивают в отверстие на внутренней части адаптера и снимают после установки на место устройства
Следует обратить внимание на то, что после удаления монтажной трубки может повредиться резьба в устройстве в результате воздействия влаги. По этой причине трубу можно не выкручивать, а просто обрезать вровень с горловиной скважины, чтобы не мешала. После окончания монтажа адаптера наружу выводят страховочный трос и жестко фиксируют его
Это позволяет снизить нагрузку на адаптер со стороны висящего насоса. На завершающем этапе к насосу подводят электропитание и проверяют работоспособность смонтированной системы. Чаще всего скважинные адаптеры производят из прочных и устойчивых к коррозии материалов, таких как медь или латунь. Тем не менее один раз в год устройство стоит разобрать и смазать специальной смазкой. Такая мера значительно продлит срок эксплуатации самого устройства и уплотнителей в нем
После окончания монтажа адаптера наружу выводят страховочный трос и жестко фиксируют его. Это позволяет снизить нагрузку на адаптер со стороны висящего насоса. На завершающем этапе к насосу подводят электропитание и проверяют работоспособность смонтированной системы. Чаще всего скважинные адаптеры производят из прочных и устойчивых к коррозии материалов, таких как медь или латунь. Тем не менее один раз в год устройство стоит разобрать и смазать специальной смазкой. Такая мера значительно продлит срок эксплуатации самого устройства и уплотнителей в нем.
Полная схема установки скважинного адаптера в реальном масштабе
Установка скважинного адаптера позволяет значительно снизить расходы на обустройство водозаборной скважины, так как исключает необходимость сооружения дополнительных конструктивных элементов для утепления трубопровода.
Адаптер для скважины полезная новинка
Домашние мастера знают, что трубы водоснабжения частного дома необходимо прокладывать ниже отметки промерзания почвы. Если не обращать внимания на это правило, с наступлением холодов вся система подачи воды может замерзнуть, а трубы, из которых она состоит, разорваться. Для соблюдения указанного требования при соединении обсадного трубного изделия и водопровода обычно выполняют обустройство специального приямка и производят монтаж кессона. Тем самым часть системы, которая располагается у поверхности грунта, предохраняется от морозов.
Адаптер для скважины
В последние годы описанная методика стала уступать свои позиции. Ей на смену приходит технология защиты системы водоснабжения при помощи скважинного адаптера. Он позволяет связать водопроводную горизонтальную трубу с обсадной колонной максимально герметично и при этом ниже отметки замерзания почвы. Адаптер конструктивно выполняется из двух частей. К одной из них осуществляется подключение магистрали для подачи воды в жилище. А вторая часть монтируется на определенную глубину непосредственно в обсадную трубу. Затем выполняется соединение адаптера в единую конструкцию. Все работы по установке описываемого устройства ведутся своими руками.
Обустройство скважин адаптером характеризуется и некоторыми другими достоинствами. К ним относят:
- возможность полностью скрыть под землей скважину;
- доступную стоимость адаптера (цены на такое оборудование в 8–10 раз ниже, чем на традиционные кессоны);
- снижение трудозатрат на выполнение работ по прокладке системы (не нужно рыть приямок, вызывать специалистов для монтажа кессона).
Еще одно преимущество использования адаптера заключается в том, что его установка допускается на участках с достаточно высоким уровнем почвенных вод. Такому устройству они не страшны. Вода никогда не попадет в адаптер, так как он отличается полной герметичностью (две части приспособления надежно фиксируются уплотнительными кольцами). Как видим, своими руками лучше устанавливать интересующее нас оборудование, а не обычный кессон. Но заметим, что у адаптеров есть и некоторые недостатки. Во-первых, выбор таких устройств для не очень большой.
Во-вторых, к ним нельзя напрямую подключать добавочные точки забора воды (например, для полива сада, для бани или хозяйственного отдельно стоящего строения). Выходом из этой ситуации является установка тройника. Ну, а с относительно малым ассортиментом адаптеров можно и смириться. Меньше будет проблем при выборе устройства. А подобрать адаптер не так и просто, как кажется. Об этом далее.
Конструктивные особенности устройства
Скважинный адаптер представляет собой специальное устройство. Оно обеспечивает герметичный ввод подающих воду труб через обсадную колонну при обустройстве незамерзающего водопровода. По сути, адаптер представляет собой угловой соединитель.
Принцип работы адаптера заключается в том, что он перенаправляет поднимающуюся вверх по шахте скважины воду в ведущий к дому трубопровод, который расположен ниже уровня промерзания земли
Скважинные адаптеры хоть и имеют довольно простую в исполнении конструкцию, но оснащение скважины с их применением сопряжено со многими особенностями. Эта специфика во многом определяет срок эксплуатации гидротехнического сооружения.
Основными элементами адаптера выступают наружная и внутренняя части.
Внутренняя проточная часть
Внешне эта часть устройства напоминает тройник. Одна из его сторон глухая. Она оснащена технической резьбой, требующейся для состыковки двух частей адаптера. Другая же часть присоединяется к трубе, подводящей к глубинному насосу. Центральное ответвление подобия тройника оснащено второй половинкой общего соединения конструкции «ласточкин хвост».
Обратная сторона держателя оснащена кольцевой проточкой, предназначенной для резиновой прокладки, а также выступами для прижима клина ответной части
Ее монтаж осуществляют в отверстие обсадной трубы, фиксируя накидной гайкой, оснащенной герметизирующим кольцом.
Резиновые уплотнители предназначены для герметизации скважины от попадания подземных вод. Первый уплотнитель размещают на внутренней поверхности плоскости держателя, второй – между внешней стенкой и накидной гайкой.
Наружная ответная часть
Это компактный резьбовой патрубок. Он подключается к ПНД трубе и к выкидному патрубку насоса, а с основной частью соединяется посредством продевания специальной штанги в клиновые салазки. Помимо клина она оснащена кольцевой проточкой и двумя штуцерами с внутренней резьбой.
Главной особенностью устройства является прочная состыковка наружного и внутреннего элементов, именуемая как «ласточкин хвост».
Благодаря такому конструктивному решению получается герметичное соединение вертикального и горизонтального участков водопровода с последующим выводом их наружу сквозь обсадную колонну
Промежуточный элемент ниппель, представляющий единую конструкцию с держателем, предназначен для подключения водопровода к насосу.
Некоторые рекомендации специалистов
После вывинчивания монтажной трубы существует вероятность того, что резьба на адаптере повредится. Исключить данный факт можно, если монтажную трубку оставить в устройстве, а излишки ее длины обрезать по уровню горловины обсадной колонны.
Нужно оставить трубу в устройстве.
По мнению специалистов, прежде чем приступить к монтажу данного устройства, нужно заблаговременно собрать все оборудование (погружной насос, кабель, трос для страховки, водопроводный шланг) в чистом отдельном помещении. После этого зафиксированные при помощи фитингов шланги и кабели свернуть в бухту и переместить на специальный размотник, который должен быть расположен около скважины. Это позволит не допустить попадания грязи в обсадную колонну скважины. Исходя из того, что скважинный адаптер изготавливается, как правило, из высокопрочного материала, такого как медь или латунь, нет необходимости беспокоиться о воздействии на него коррозии. Но, по мнению специалистов, нужно периодически (не менее одного раза в год) обработать все части адаптера специальным составом. Таким образом, вы сможете продлить срок эксплуатации уплотнителей и предотвратить нежелательное «сращивание» всех частей устройства. Зачастую многих домовладельцев тревожит один и тот же вопрос, что лучше установить в скважину – кессон или адаптер? Однозначного ответа на данный вопрос нет.
Исходит это от того, что срок службы таких скважин намного меньше в сравнении, к примеру, со скважинами, расположенными на известняке, а затраты на установку кессона в несколько раз больше.
Но, по мнению специалистов, кессон – это достаточно герметичный сосуд, который позволит с большим удобством и защищенностью обустроить как устье вашей скважины, так и всю систему водопровода в целом.
Кессон для скважины.
Какие бывают кессоны:
- Пластиковые
- Железные
- Бетонные
Рассмотрим плюсы и минусы кессонов вообще, а также вариантов их исполнения.
Плюсам кессона является возможность установки всего вспомогательного оборудования (реле, давления или блок автоматики, гидроаккумулятор, фильтры и т.д.) внутри кессона. Это позволяет ввести в дом только водопроводную трубу. Минусы кессона это значительно более высокая цена как самого кессона, так и монтажа. Также для заглубления кессона требуется значительное место и возможность подъезда к этому месту строительной техники (трактор, манипулятор).
Пластиковые кессоны ставятся только там, где верхние слои почвы сухие и не подвижные. Они дешевле металлических. Минусом пластикового кессона является возможность деформации от внешних воздействий.
Металлические кессоны более прочные, но и более дорогие. Такие кессоны можно использовать в любых почвах, это самый надежный вариант.
Бетонные кессоны выполняются либо из железо-бетонных колец, с обязательной герметизацией всех швов, пола и потолка кессона. Либо путем заливки с использованием опалубки. Плюсам данного вида является возможность конструирования кессона любого размера и размещения в нем серьезной системы фильтрации, например от железа или солей. Из колец получается более дешевый вариант, но герметизировать нужно его очень надежно, иначе внутри будет стоять вода.
Надеемся мы смогли помочью Вам определиться с выбором скважинный адаптер или кессон.
Расчитать стоимость обустройства скважины Вы можете воспользовавшись нашим калькулятором.
Наша группа VK
Несколько советов
Приняв решение выполнить обустройство скважины адаптером (в торговых сетях они именуются Pitless адаптер), вы получаете надёжную систему водоснабжения и экономите на сроках выполнения работ и стоимости их выполнения. Однако при его покупке, необходимо помнить следующее:
- Чтобы изделие сохраняло свою герметичность на протяжении всего срока эксплуатации и гарантированно обеспечивало возможность многократной установки и демонтажа глубинного насоса, оно должно быть качественным. Не покупайте адаптеров малоизвестных производителей, на которые отсутствуют гарантии производителя.
- Приняв решение о покупке Pitless адаптера, обязательно уточните у продавца, насколько сложно найти в торговых сетях запчасти к данному изделию, в первую очередь, уплотнительные кольца и съёмную часть в сборе. Какова вероятность того, что через пару (а лучше, через пять) лет данная продукция ещё будет выпускаться.
- Остановившись на указанном варианте, вы должны будете всё оборудование вашей системы водоснабжения разместить в самом доме и, желательно, в отдельном помещении.
Если у Вас также имеется магистральный водопровод, то полезно устанавливать задвижку avk фланцевую для возможности его перекрытия. В зависимости от ситуации можно будет выбирать источник водоснабжения.
Пошаговая инструкция по монтажу адаптера в обсадную трубу
Ознакомимся с этапами установки; для удобства посетителей информация приведена в виде пошагового руководства. Но вначале ознакомимся со списком того, что потребуется для работы:
- электродрель;
- ФУМ лента;
- биметаллическая насадка для электродрели, соответствующая диаметру вывода адаптера;
- строительный уровень;
- ключ разводной.
Инструкция по установке адаптера для скважины
Шаг 1. Прежде всего, оборудуются сама скважина, обсадная колонна и канава для трубопровода.
Рытье траншеи для водопроводаОбустройство траншеи
Шаг 2. Подготавливается все необходимое для оборудования скважины, в частности – насос. Желательно, чтобы кабель для насоса был соединен со шлангом пластмассовыми стяжками – так будет легче устанавливать прибор.
Шланг и кабель соединяются стяжкой
Калькулятор расчета производительности скважинного насоса
Шаг 3. Обсадная труба обрезается до уровня грунта, что лучше всего делать болгаркой. После этого ею же зачищается место среза.
Пользуйтесь защитной маской или очкамиОбсадная труба обрезанаЗачистка места среза
Шаг 4. Затем подготавливается сам адаптер. Необходимо проверить его целостность и комплектацию – на устройстве не должно быть вмятин, сколов и прочих дефектов, также в комплекте должны присутствовать все необходимые детали.
Адаптер необходимо проверитьПроверка целостности элементов
Шаг 5. В нужном месте обсадной трубы сверлится отверстие, соответствующее диаметру адаптера. С этой целью на электродрель ставится насадка-коронка, имеющая требуемый размер.
В обсадной трубе нужно просверлить отверстиеНасадка-коронка
Шаг 6. Наружная часть устройства, которая будет соединяться с водопроводом, устанавливается
Для этого она осторожно опускается в обсадную трубу до просверленного отверстия таким образом, чтобы патрубок с резьбовым соединением в итоге вышел наружу. Затем снаружи устанавливаются резиновый уплотнитель и прижимное кольцо
В конце гайка аккуратно закручивается.
Устанавливается наружная часть устройстваНадевается уплотнительЗакручивается гайка
Шаг 7. Далее к наружной части адаптера прикручивается соединитель с трубопроводом. Резьбы предварительно рекомендуется обмотать ФУМ лентой для повышения герметичности (как вариант, вместо ленты можно использовать сантехническую нить).
Соединитель с водопроводной трубойСоединитель прикручивается
Шаг 8. Наружная деталь адаптера подключается к трубопроводу, ведущему к дому, посредством соединителя.
Подключается трубопроводЕще одно фото процесса
Шаг 9. В верхней части обсадной трубы устанавливается крышка скважины. Для ее фиксации используется ключ-шестигранник.
Крышка скважиныКрышка устанавливаетсяДля фиксации крышки пользуйтесь ключом-шестигранником
Шаг 10. К насосу присоединяется страховочный трос, благодаря которому уменьшится нагрузка на адаптер, а значит, и увеличится срок службы последнего.
Шаг 11. Насос опускается с питательным кабелем, шлангом и тросом вглубь скважины. Для этой работы потребуются помощники, поскольку она требует приложения немалой физической силы.
Насос опускается в скважинуНасос опускается с питательным кабелем, шлангом и тросомНасос почти опущен
Шаг 12. Конец шланга, который погружается с насосным оборудованием, обрезается, после чего подготавливается другая часть адаптера – она соединяется с фитингом. Готовая конструкция фиксируется на конце шланга, который обрезан ранее.
Обрезается шлангВторая часть адаптераСоединение второй части адаптера с фитингом
Шаг 13. Монтажная труба прикручивается к верхнему резьбовому соединению, находящемуся на внутренней части адаптера. Далее при помощи трубы деталь заводится в скважину и соединяется с наружной частью (применяется упомянутое выше соединение «ласточкин хвост»). Затем труба выкручивается и извлекается.
Прикручивается монтажная трубаМесто соединения
Шаг 14. Страховочный трос фиксируется на крышке скважины. Система тестируется на предмет работоспособности. Если все сделано правильно, то из водопровода пойдет сильный поток воды.
Фиксируется страховочный тросПробный запуск оборудования
На этом все, скважина обустроена, а адаптер для нее установлен. Теперь в вашем распоряжении чистая и качественная питьевая вода!
Конструктивные особенности устройства
Специфическое приспособление, предназначенное для оборудования незамерзающего водопровода, имеет строение, аналогичное угловому соединителю. Срок эксплуатации скважинного адаптера определяется особенностью конструктивного исполнения. Базовыми элементами гидротехнического сооружения являются стационарная наружная и съемная внутренняя части.
Внутренняя проточная часть
Представляет изделие, идентичное конструкции тройника с глухой стороной, оснащенной технической резьбой для соединения двух половин защитного устройства. Другая сторона фиксируется на трубе, направленной к погружному насосу. В центре расположено ответвление, дополненное второй частью соединения «ласточкин хвост». На противоположной поверхности держателя сформирована кольцевая проточка для резиновой прослойки и размещены выступы, прижимающие клин ответной детали скважинного адаптера.
Устанавливается в отверстии . Надежная фиксация обеспечивается накидной гайкой с герметизирующей оболочкой.
Для предотвращения проникновения в систему грунтовых вод применяются специальные уплотнители, изготовленные из резины. Первый располагается на внутренней стороне держателя, для размещения второго предусмотрен промежуток, разделяющий внешнюю стенку и накидную гайку.
Наружная ответная часть
Выполняется в форме компактного патрубка с резьбовой нарезкой. Изделие соединяется с ПНД-трубой и выходом насоса. Для создания единой конструкции используется специальная штанга, оснащенная парой штуцеров и кольцевой проточкой. Подключение осуществляется при помощи пропускания через клиновые салазки.
Особенностью устройства считается надежное крепление внешнего и внутреннего фрагмента соединения «ласточкин хвост». Такое исполнение обеспечивает герметичность стыковки продольного и поперечного ответвлений водопровода. Вывод наружу производится через обсадную колонну. Для соединения трубы с насосом используется ниппель.
Общие рекомендации по монтажу устройства
Адаптер на скважине будет служить долго, если придерживаться советов специалистов:
Только качественное оборудование дает возможность многократно устанавливать и демонтировать глубинный насос. Не рекомендуется покупать изделия малоизвестных производителей.
Требуется периодическая замена уплотнительных колец, иногда съемной части
Поэтому важно, чтобы фирма, у которой покупается изделие, давно работала на рынке. Иначе может оказаться, что компании, адаптер которой приобретен, больше нет, запасных частей с необходимыми размерами тоже.
Допускается применять пластиковые обсадные трубы
С учетом того что на них через адаптер передается вибрация от помпы, прослужат изделия недолго. Лучше использовать стальные — дорого, но надежно.
Чтобы облегчить монтаж, собирают вместе насос, шланг, проходную часть адаптера с ключом, трос, кабель. Сборку производят на чистой поверхности, затем все переносят до изголовка скважины. Такой способ защитит устройство от грязи.
Планируя использовать адаптер, учитывают, что он занимает в обсадной трубе пространство, сужая просвет на 30 мм минимум. Поэтому выбирают глубинный насос, диаметр которого на 40 мм меньше размеров обсадной конструкции. Если этого не учесть, помпу невозможно будет опустить.
Инструктаж по оснащению скважины адаптером
Подготовка необходимых материалов
Понадобятся лопата для откапывания обсадной трубы, корончатая фреза под диаметр адаптера, гаечный ключ, съемник — стальная труба, длина которой соответствует глубине мерзлого грунта, с резьбой для прикрепления съемной части переходника на нижнем конце.
Материалы для установки:
- страховочный трос и металлический штырь для закрепления каната;
- водоотталкивающая смазка для обработки установленного узла перед закапыванием ямы;
- фторопластовый уплотнительный материал — ФУМ-лента для резьбовых соединений;
- силиконовый герметик.
Выбирая смазку, обращают внимание на состав, чтобы компоненты не разъедали резиновые прокладки. До начала работ приобретенный адаптер очищают от заводского смазочного покрытия, уплотнительное кольцо обрабатывают силиконовым герметиком
Проведение земляных работ
На схеме показано расположение адаптера скважного. Заглубление трубы водоснабжения в грунт предполагает проходку траншеи, одновременно откапывается обсадная колонна на глубину установки переходника
Заглубление трубы водоснабжения в грунт предполагает проходку траншеи, одновременно откапывается обсадная колонна на глубину установки переходника.
Работу нужно выполнять в межсезонье, когда почва плотная и увлажненная: грунт со стенок канавы, шурфа не осыпается. В противном случае потребуется укрепление откосов щитами из досок.
Параметры монтажной ямы:
- глубина — на 40 см ниже уровня промерзания, для большинства регионов это 1,5-2 м;
- длина — в траншею будет укладываться став труб водоснабжения, размер определяется исходя из удобства работы;
- ширина ≥ 50 см.
Дно канавы под магистраль посыпается слоем песка для создания подстилающей подушки. Избыточная часть обсадной трубы срезается на уровне поверхности земли.
Установка основной части
Последовательность операций:
- Резьба на базовой части переходника обматывается ФУМ-лентой. При ее отсутствии используют паклю. На патрубок накидывается первая прокладка.
- Крепление адаптера на монтажном ключе. Съемник-труба вкручивается в гнездо съемной части изделия в сборе и вводится в обсадную трубу.
- Спуск и установка. Патрубок переходника вставляется монтажной штангой в просверленное отверстие. С наружной стороны колонны на резьбовой выход накидываются фигурная шайба, прокладка, накручивается и затягивается гайка.
Съемник из скважины извлекается с внутренним звеном устройства. С патрубком адаптера соединяется магистраль к дому.
Инструкции по монтажу скважного адаптера
Монтаж ответной части
Установочные работы делают вдвоем:
- В собранный узел вкручивается съемник, вся конструкция опускается в скважину: один участник придерживает трос и направляет шланг, другой — манипулирует монтажной штангой.
- По достижении насосом нужной отметки шип тройника вводится в паз зафиксированного патрубка и защелкивается.
- Трос выводится к оголовку скважины и закрепляется металлическим штырем. Съемник можно не выкручивать.
После окончания монтажа проверяют работоспособность системы водоснабжения: подключают насос к электросети, включают, наблюдают режим его работы, герметичность соединений, присутствие излива в конечной точке магистрали. При обнаружении недостатков их устраняют. После этого выполняют обратную засыпку монтажной ямы и траншеи, предварительно обработав водоотталкивающей смазкой узел выходного патрубка.
Подведем итоги: способен ли адаптер заменить кессон
По оценке основных характеристик, питлесс-адаптер является вполне надежной системой, которая может быть использована и даже имеет весьма хорошее соотношение цены и качества, однако, выбирая такой способ верхней обвязки скважины.
Следует учитывать некоторые особенности:
Следке знать, что система должна быть полностью герметична, тогда только можно будет свободно демонтировать насос и причем не один раз. Адаптер должен быть произведен очень точно и из материалов с высоким качеством. Поэтому следует несколько раз всё взвесить, прежде чем приобретать адаптер непонятного происхождения, который не обеспечен гарантией.
Приобретая адаптер, нужно немедленно спросить у торговца, как быть, если через три года уплотнительное кольцо утратит свои свойства. То есть, возможна ли его замена или же приобретение отдельно съемной составляющей адаптера
Это важно знать заранее, а не спустя три, четыре или пять лет.
Все устройство системы водоснабжения будет необходимо установить непосредственно в доме. Вам потребуется непосредственно предусмотреть место или, что даже лучше, отдельное помещение.
Адаптер, скважина – это все текущие вопросы, которые надо решать. Видео в этой статье поможет в этом разобраться. Инструкция есть и можно приступать к работе. Тем более и цена работы не такая высокая.
