Какую арматуру выбрать для плиты фундамента, как рассчитать?

Порядок армирования и заливки

Устройство опалубки

Опалубка должна свободно выдерживать вес сырого раствора, визуально не деформируясь – а это около 500 килограммов нагрузки на квадратный метр при условии, что толщина бетона составляет 20 сантиметров. Для создания щитов выбирают фанеру толщиной 18-20 миллиметров, для стоек, ригелей, балок подойдет брус с сечением 10 на 10 сантиметров. Хорошо показала себя в работе профессиональная опалубка.

После сбора опалубки ее проверяют нивелиром.

Монтаж арматуры

Плетение каркаса в один слой выполняется очень редко, обычно делают два слоя (это норма и для обыкновенной, и для ребристой плиты перекрытия). Сначала устанавливают пластиковые фиксаторы (специальные опоры высотой 25-30 миллиметров, необходимые для заливки защитного слоя), на них выкладывается нижний ряд упрочнения, потом параллельно монтируются стержни с одинаковым шагом, на них идет следующий ряд под углом 90 градусов и перевязывается проволокой.

Далее следует установка разделителей слоев, которые сгибаются и вяжутся с одинаковым шагом. По краям нужно усиление продольными П-образными элементами. Верхний слой должен быть ниже опалубки на 25-30 миллиметров. Сборная арматура должна получиться в формате жесткого каркаса, без проблем выдерживающего вес работников.

Далее выполняют заливку, используя бетононасос и уплотняя смесь специальным глубинным вибратором. Заливают за один подход, потом в течение 2-3 дней поверхность смачивают водой, чтобы она сохла дольше и удалось избежать микротрещин. В общем все сохнет 30 дней, лишь после снимается опалубка.

Что такое стеклопластиковая арматура

Стеклопластиковая арматура для фундамента производится на базе композитных материалов и продается в виде продольных стержней толщиной 4-18 мм. Их поверхность покрыта насечками или навивкой.

1. Волокна из разного неорганического сырья.
2. Полимерные добавки с термопластичной или термореактивной структурой.

Прочную основу для стержней производят из вяжущих элементов, которые придают конечной продукции требуемые прочностные свойства.

В зависимости от применяемых в процессе производства материалов, выделяют следующие виды композитной арматуры:

1. Стеклопластиковая.
2. Базальтокомпозитная.
3. Арамидокомпозитная.
4. Углекомпозитная.

Существуют комбинированные варианты, в составе которых присутствуют разные компоненты. Наибольшим спросом пользуется стеклопластиковая разновидность, которая напоминает по структуре дерево. По длине стержня расположены волокна, способствующие образованию единой основы.

Технические характеристики

Производство стеклоарматуры происходит по ГОСТУ 31938-2012. В документе указано, какого размера должны быть изделия, их внешний вид, сырье, экологическую безопасность и другие параметры.

Пластиковый каркас, как и металлический, используют для скрепления монолита, чтобы повысить его способность переносить нагрузки. Это позволяет повысить срок эксплуатации здания.

Функции такой арматуры не отличаются от стальной, и она имеет такие же показатели:

1. Вес изделий составляет 0,02-0,42 кг на метр.
2. Длина согласно государственному стандарту должна составлять 0,5-12м. Параметр измеряется шагом по 0,5м.

Готовая арматура из пластика для фундамента должна не иметь сколов, раковин, задир, навивок с порывами, расслаиваний, вмятин.

При армировании фундамента постепенно начинают больше использовать стальные прутья. Чтобы они лучше сцеплялись с бетоном, их дополнительно обрабатывают песком.

Расчет необходимого количества материалов

При определении нужного количества арматуры следует учитывать, что продольные струны и поперечные прутки имеют разный диаметр и цену. Имея проект подсчитать количество необходимого для армирования материала не сложно. Только следует предусмотреть запас 7-10% на остатки в виде коротких обрезков и на нахлесты при соединении прутов на длинных участках.

Если вы производите расчеты самостоятельно, то рекомендуется принять:

• диаметр арматуры 10 мм для продольных участков длиной до 3-х метров;
• 12 мм на участках более 3-х метров;
• поперечная арматура с гладкой поверхностью диаметром 8 мм.

Кроме этого не забудьте приобрести вязальную проволоку (сварка прута для железобетона запрещена), а так же фиксаторы «звездочка» и «опора», которые устанавливаются на каждый крайний прут через каждые 3 метра.

Общее количество продольных армирующих струн определяется по суммарному сечению. Согласно СНиП общая площадь сечения арматуры должна быть не менее 0,1% от поперечного сечения фундаментной ленты. Если в результате вы определите, что для армирования достаточно всего 2-х прутов, то эту количество необходимо увеличить до 4-х. При этом принимая минимальное сечение прутов в 10 мм. Поперечные прутки никаких нагрузок не несут и считаются фиксирующими элементами.

Шаг поперечных прутков (хомутов) должен быть не более трех четвертей высоты фундаментной ленты и меньше 500 мм. В местах примыкания двух прямых конструкций и на углах шаг должен уменьшаться вдвое. Существует много специально разработанных схем вязки углов элементов и примыкающих участков. Перед началом работы рекомендуем с ними ознакомиться.

Что нужно знать про арматуру

Для ленточных фундаментов обычно применяют горячекатаную арматуру классов A-II и A-III с диаметром от 10 мм с периодическим профилем (рифленую), который обеспечивает надежное сцепление металла с бетоном. Пруты класса A-I с гладкой поверхностью и сечением 8-10 мм применяют для изготовления связующих хомутов и перемычек.

Расчет стеклопластиковой арматуры – ТПК Нано-СК

Для того, чтобы правильно произвести расчет стеклопластиковой арматуры, требуются элементарные знания в области строительных технологий. Дело в том, что стеклопластиковая арматура отличается от стальной размерами и весом, гибкостью и способом крепления. И в расчетах требуется учитывать эти различия, так как они существенно влияют на конечный результат.

Преимущества Применение Таблица равнопрочной замены Сравнительные характеристики ГОСТы Прайс

Расчет ленточного фундамента

Ленточный фундамент чаще всего используют в коттеджном строительстве, потому что это самый простой метод в строительстве. Расчет стеклопластиковой арматуры для ленточного фундамента основывается на погонном измерении, так как ленточный фундамент представляет собой полосу, замкнутый контур  стеклопластика. Основные преимущества ленточного стеклопластикового фундамента:

• ленточная арматура стеклопластиковая вес имеет минимальный;
• ленточная стеклопластиковая арматура проста в использовании;
• ленточная арматура экономит расходные материалы на фундамент и сокращает расходы;

Расчет стеклопластиковой арматуры ленточного типа основывается на том, что такая арматура позволяет равномерно распределить вес здания по всему периметру, и создать сопротивление выпучиванию почвы. Последнее предотвращает перекос и проседание стен.

Способы устройства ленточной стеклопластиковой арматуры

ТПК “НАНО-СК” предлагает строительным организациям ленточную стеклопластиковую арматуру для двух видов линейного фундамента по способу устройства:

Расчет стеклопластиковой арматуры для монолитного фундамента производиться, исходя из того, что вязка арматурного фундамента и заливка бетона производиться прямо на строительной площадке. Расчет стеклопластиковой арматуры для сборного фундамента производится, исходя из того, что она нужна для армирования строительных блоков. В обоих случаях линейная арматура стеклопластиковая вес имеет минимальный.

Ленточный фундамент по глубине заложения

По глубине заложения ленточный фундамент делиться на:

• Мелкозаглубленный
• Глубокозаглубленный

Расчет стеклопластиковой арматуры зависит от проектных нагрузок, и от типа почвы. Арматура стеклопластиковая вес при этом может выдержать даже тяжелой монолитной стены.

Компанией “НАНО-СК” производиться арматура стеклопластиковая вес которой оптимален с точки зрения технического процесса закладки фундамента.

Преимущества Применение Таблица равнопрочной замены Сравнительные характеристики ГОСТы Прайс

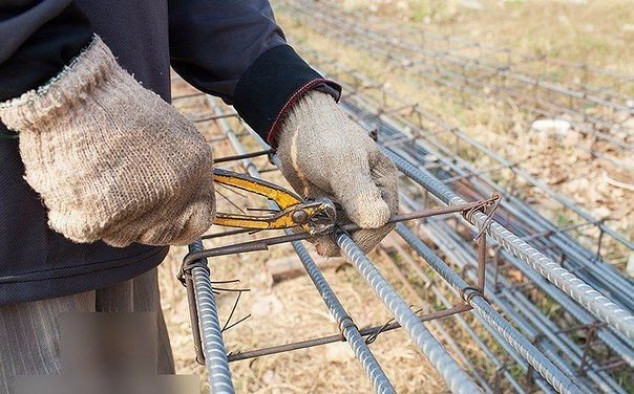

С помощью крючка

Для вязки применяется специальная термообработанная проволока диаметром от 0,8 до 1,2 миллиметров, которая достаточно пластична и не теряет своих свойств, даже при многократном сгибании и скручивании.

Фиксация прутьев проволокой производится специальным вязальным крючком. Так же существует винтовой крючок, который позволяет механизировать процесс и уменьшить общую трудоемкость.

Но применение данного способа не рационально для масштабных работ, например для плитного фундамента.

Для композитных стержней рекомендовано использование оцинкованной проволокой — она снизит вероятность возникновения коррозии, что положительно скажется на сроке службе фундамента.

Это интересно: Сортамент квадратных труб и требования ГОСТ 30245-2003

Какая бывает арматура

Давно прошли те времена, когда арматура была только металлической. Сейчас в строительных магазинах ассортимент материала намного шире.

Пластиковая арматура для фундамента

Пластиковый тип появился на отечественном рынке относительно недавно и уже успел достичь определённой популярности благодаря неплохим техническим характеристикам.

Выпускаются пруты диаметром 6, 8, 10 мм. Максимальная температура их использования — 60°, поэтому для фундамента они подходят просто идеально. Это касается и прочностных характеристик. При растяжении стеклопластиковая арматура может выдерживать давление в 1400 МПа и более, при сжатии — 350 МПа и более.

Пластиковая арматура проще в монтаже, чем металлическая

Преимущества стеклопластиковой арматуры:

• устойчивость к коррозии;
• низкая теплопроводность, отсутствие предпосылок для образования мостиков холода;
• не проводит электричество, непроницаема для электромагнитных волн;
• небольшая масса;
• бесшовность (прут поставляется в бухтах, благодаря чему не нужно производить резку на куски);
• нет необходимости в использовании сварочного аппарата при монтаже;
• лёгкость транспортировки и монтажа.

Однако есть и недостаток, который является вполне существенным — низкая прочность при изломе. Стеклопластиковая арматура по своим прочностным свойствам напоминает резину — она легко растягивается, а значит и бетону придётся работать на растяжение, а делать этого он не умеет.

Стеклопластиковая арматура поставляется в бухтах

Есть некоторые особенности укладки стеклопластиковой арматуры в фундамент. Во-первых, делать это можно только на кирпич, причём должен быть отступ от краёв опалубки. Во-вторых, связка прутов должна выполняться пластиковыми хомутами.

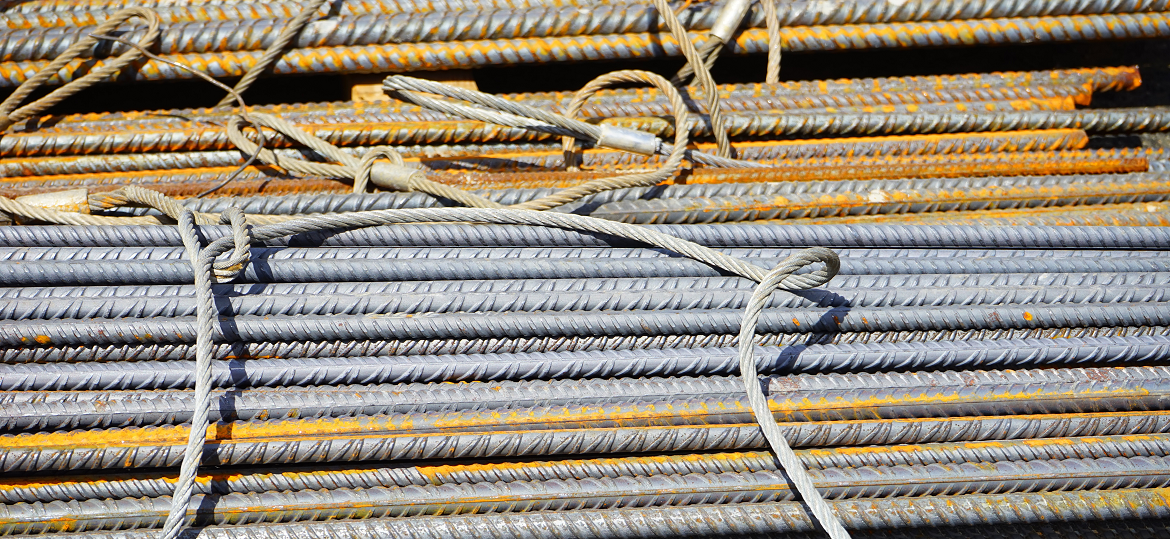

Стальная арматура

Сталь более привычна для людей со стажем. В результате использования стальной арматуры получается железобетонная конструкция, прочность которой гораздо выше бетона.

Она обладает ребристой поверхностью, благодаря чему и обеспечивается хорошее сцепление стержней и бетонного раствора.

Стальная арматура в бетонных работах используется чаще всего

Диапазон стальных профилей гораздо выше (от 6 до 80 мм). Поставляются они в виде стержней длиной 6 или 12 метров.

Есть несколько типов стальной арматуры:

• нераскручивающаяся (количество проволок может составлять 3, 7 или 19, что указывается в классе арматуры, например, П-7);
• стальные канаты;
• сварные арматурные сетки;
• тканые сварные или проволочные сетки.

Композитная

Довольно новый тип арматуры, обладающий большим количеством преимуществ:

• высокая удельная прочность;
• устойчивость к коррозии;
• отсутствие тепло- и электропроводимости;
• экологическая чистота;
• удобная транспортировка и простой монтаж.

Вместе с тем материал не обладает пластичностью и жёсткостью. При его резке образуется пыль, которая может загрязнять не только рабочее место и инструменты, но и повреждать дыхательные пути, глаза, кожу. Поэтому работать с композитной арматурой можно только в защитном обмундировании.

Композитная арматура чаще используется для армирования стен

Композитная арматура редко используется для фундамента. Чаще является составляющей стен жилых и промышленных зданий, а также применяется при ремонте железобетонных конструкций, особенно в зимнее время.

Расчет количества креплений

В последнюю очередь нужно определить количество пластиковых креплений для стыковки поперечных колец и продольных стержней арматуры. Для этого число соединительных колец нужно умножить на количество точек стыковки. Получается: 44*4=176 креплений.

Итого, армирование ленточного фундамента стеклопластиковой арматурой здания из принятого выше примера, потребует приобрести:

• 108 метров рифленой арматуры диаметром 10 миллиметров;
• 70 метров гладкой арматуры диаметром 8 миллиметров;
• 176 пластиковых креплений для стыковки каркаса.

Установка армирования

Несмотря на некую кажущуюся громоздкость приведенного расчета, любой непрофессионал вполне способен выполнить его самостоятельно.

Какая арматура нужна для фундамента

Собственно понятие «арматура» объединяет в себе конструкцию, созданную из стержней, которая является для фундамента опорной частью, скелетом, воспринимающим растягивающие нагрузки. Арматура необходима для того, чтобы противостоять воздействию со стороны грунта, которое в большинстве своем, отличается неравномерностью. Бетон и каркас при правильном проведении работ становятся композитным материалом, прекрасно справляющимся как со сжимающими, так и с изгибающими воздействиями. Чтобы сделать фундамент своими руками, нужно разобраться с тем, какую арматуру использовать для усиления монолита.

Пластиковыми хомутами

Этот способ не требует особых навыков или специального оборудования, в отличие от проволочной связки, а также не занимает много времени и обеспечивает хорошую фиксацию элементов. Из плюсов еще стоит отметить минимизацию использования корродирующих материалов.

К отрицательным сторонам относятся:

• ограничение дальнейших действий при заливке фундамента, так как ходить по арматуре, соединенной хомутами, строго запрещено;
• отсутствие гарантий сохранения целостности соединения во время заливки.

Однако, можно вязать арматуру пластиковыми хомутами с металлической сердцевиной, которые добавляют преимущества проволочной вязки.

Важно! Данный метод не стоит применять при отрицательной температуре, которая способствует растрескиванию хомутов

Достоинства применения

Армирование таким материалом имеет следующие преимущества:

• Возможность сматывать материал в бухты существенно облегчает его транспортировку и снижает затраты на самостоятельное строительство — арматуру можно доставить на собственном автотранспорте.
• Небольшой вес изделий упрощает работу своими руками. Нет необходимости в применении большого количества рабочей силы и грузоподъемной техники. Для сравнения, плотность стали составляет 7850 кг на кубометр, в то время как кубический метр композитного материала имеет массу 1900 кг. Отсюда можно посчитать, что масса стеклопластиковой арматуры в 4,13 раза меньше, чем стальной.
• Устойчивость к коррозии. Самая главная проблема стальных прутов — они подвержены появлению ржавчины. Стеклопластик не боится воды и различных агрессивных сред. Армирование композитным материалом хорошо подойдет для бетонов с добавками различных модификаторов (противоморозные и тому подобное).
• Также к достоинствам относят то, что стеклопластик плохо проводит тепло и не проводит электрический ток. Бетонные конструкции не обеспечивают необходимой теплоизоляции здания, поэтому к ним всегда предусматривают слой утеплителя, который предотвращает тепловые потери. В связи с этим низкая теплопроводность композита не играет существенной роли. Непроводимость электричества дает некоторые преимущества. Но иногда в железобетонных конструкциях предусматривают выпуски стержней для устройства заземления или молниезащиты. При использовании стеклопластиковой арматуры такие мероприятия невозможны.

Методика изготовления армирующей сетки и каркаса

В строительстве применяют 2 технологии соединения металлической арматуры друг с другом: связыванием и посредством сварочного аппарата. Последний метод применяется редко, так как повышает жесткость конструкции, что негативно отражается на прочности основания.

Основные способы армирования

Сварка позволяет осуществить монтаж каркаса быстро. Недостаток: перегрев металла повреждает кристаллическую решетку металлических прутьев, что приводит к их коррозии и разрушению в сварочных швах при большой нагрузке на растяжение.

Связывание стержней проводится специальной проволокой диаметром 2-4 мм и с помощью вязального пистолета или крючка. В зонах повышенной нагрузки проводится усиление дополнительными прутьями. Работы занимают больше времени, но обеспечивают надежное соединение элементов. При затвердении бетона в конструкции происходит равномерное распределение нагрузки.

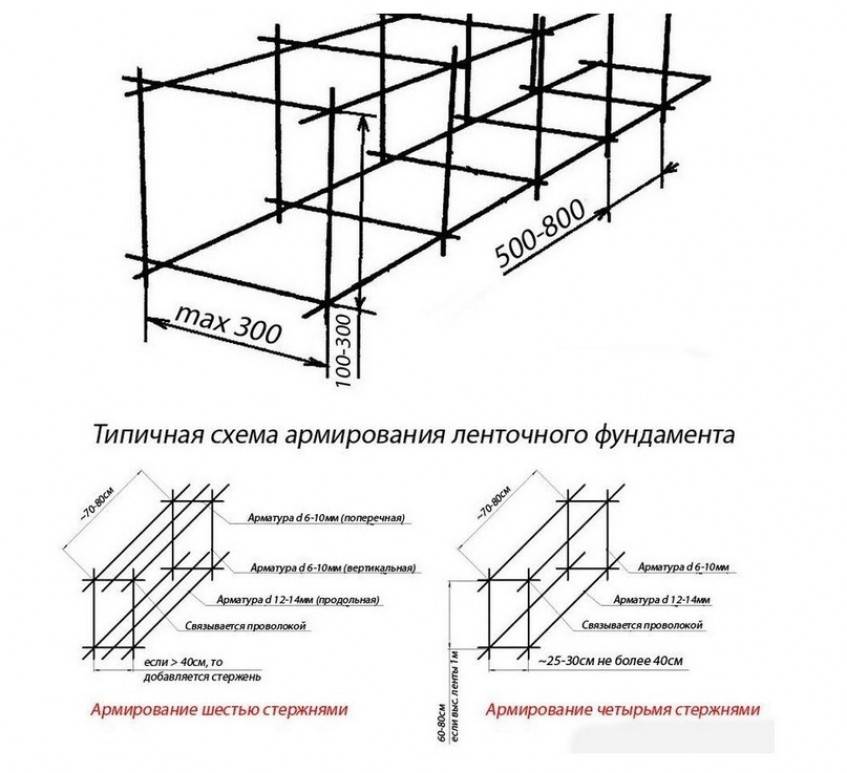

Монтаж арматурного каркаса

После подготовки траншеи и монтажа опалубки начинается армирование мелкозаглубленного ленточного фундамента. Армирование фундамента стеклопластиковой или железной арматурой технологически ничем не отличается, поэтому рассмотрим более привычный вариант – вязка каркаса из стальных прутьев. Для работы понадобятся следующие материалы:

1. Рифленые арматурные прутья Ø 14-18 мм (выбор диаметра – согласно расчетов в проекте);
2. Вертикальная и поперечная гладкая арматура Ø 10-12 мм;
3. Мягкая вязальная проволока Ø 3-5 мм;
4. Плоскогубцы, пассатижи, клещи, узкая монтировка или другой металлический рычаг Ø 20-25 мм, или специальный вязальный крючок, который можно приобрести или сделать своими руками.

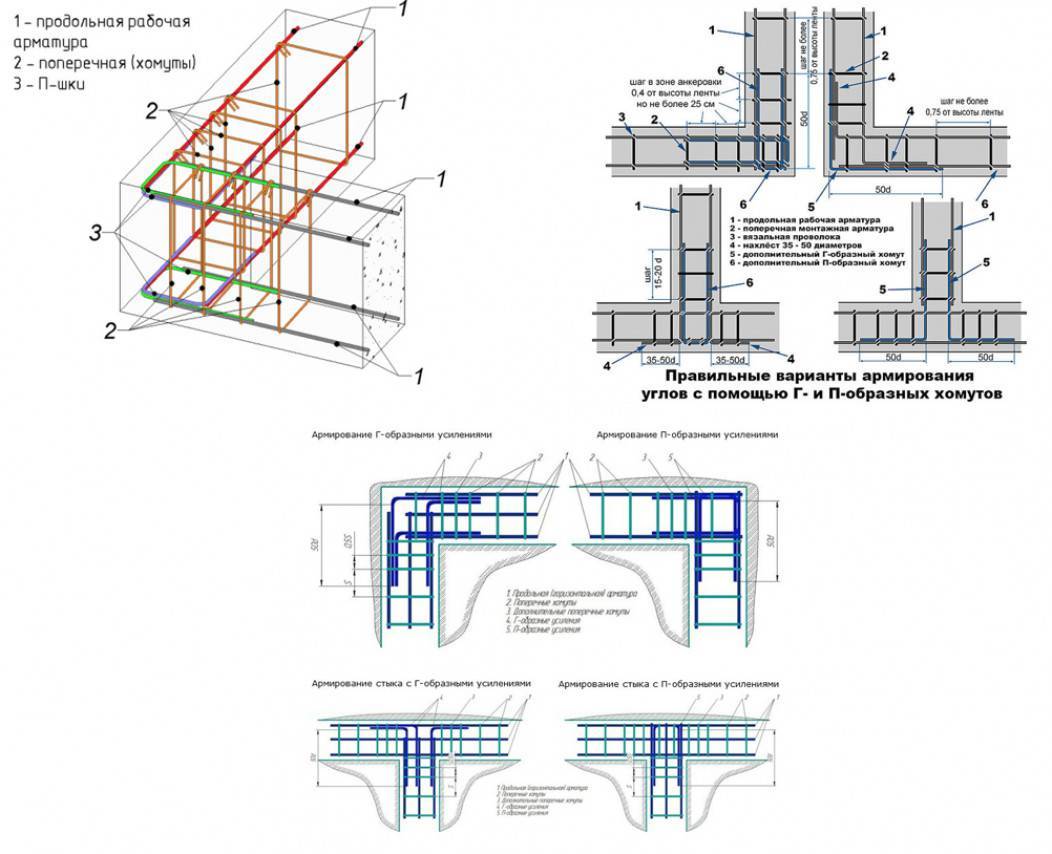

Связывание арматурных прутьев

Важно: крепление стальной или стеклопластиковой арматуры проводится именно стальной отожженной проволокой, так как она хорошо растягивается и имеет хороший запас по прочности. Первый шаг к созданию армокаркаса – проведение расчетов по определению диаметра прутьев, их длины и веса

Рассчитать правильное армирование ленточного фундамента довольно просто: поперечные стержни укладываются с шагом 30 см, продольные прутья – с шагом 40 см, вертикальные стержни – с шагом 50 см

Общее количество соединений вычисляется так: величину длинной стороны фундамента нужно разделить на количество поперечных прутьев и количество вертикальных рядов продольных стержней арматуры

Рассчитать правильное армирование ленточного фундамента довольно просто: поперечные стержни укладываются с шагом 30 см, продольные прутья – с шагом 40 см, вертикальные стержни – с шагом 50 см. Общее количество соединений вычисляется так: величину длинной стороны фундамента нужно разделить на количество поперечных прутьев и количество вертикальных рядов продольных стержней арматуры

Первый шаг к созданию армокаркаса – проведение расчетов по определению диаметра прутьев, их длины и веса. Рассчитать правильное армирование ленточного фундамента довольно просто: поперечные стержни укладываются с шагом 30 см, продольные прутья – с шагом 40 см, вертикальные стержни – с шагом 50 см. Общее количество соединений вычисляется так: величину длинной стороны фундамента нужно разделить на количество поперечных прутьев и количество вертикальных рядов продольных стержней арматуры.

Допустим, строится дом 10 х 10 метров (периметр основания) с высотой стен фундамента 120 сантиметров:

1. Длина одной стены фундамента — 1000 см. Шаг укладки поперечных стержней арматуры – 30 см, поэтому 1000 / 33 = 33 (поперечная арматура в одном ряду);
2. 33 х 3 = 99 (поперечные стержни для одной стороны);
3. 99 х 4 = 396 (общее количество арматурных прутьев на все четыре стороны).

Таким же образом рассчитывается количество прутьев стеклопластиковой арматуры.

Схема вязки арматурных прутьев

Дальнейшие действия: общее количество арматуры (396 прутьев) умножается на ширину ленты (допустим, лента будет шириной 0,6 метра): 396 шт. х 70 см = 237,6 метра – это общая длина используемой в каркасе арматуры. Таким же образом рассчитывается метраж продольных прутьев:

1. 1000 см х 2 = 2000 см (один ряд);
2. 2000 см х 3 = 6000 см (одна сторона);
3. 6000 см х 4 = 24000 см (240 метров).

Расчет вертикальных стержней (вязка через перемычку, т.е., через 60 см):

1. 2 х 17 = 34 единицы на одну сторону;
2. 34 х 4 = 136 единиц на весь фундамент;
3. 136 х 1,20 м = 163,2 метра.

Чтобы не докупать (в случае ошибочных расчетов) прутья арматуры, добавьте 5-8% к общему результату.

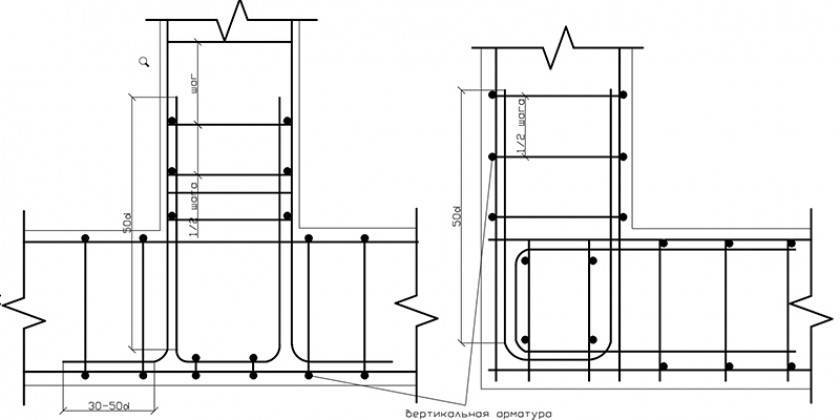

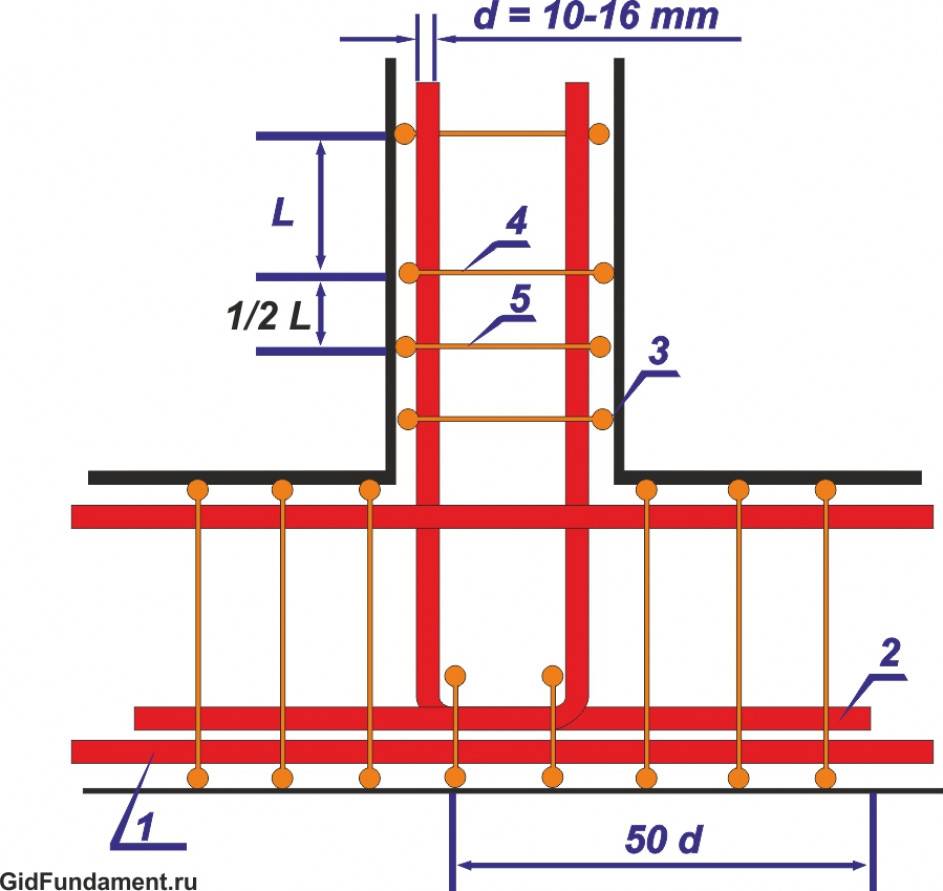

Расчет вертикальной арматуры

Далее начинается связывание арматуры в траншее фундамента. Подробное видео об этом поможет понять процесс в деталях:

Вязать каркас можно и на грунте, и в траншее, но, если траншея узкая, делать это будет неудобно. С другой стороны, опускать огромный каркас одному не получится – нужны помощники.

Подробнее об армировании основания ленточного типа своими руками:

1. Начало вязки – нижние поперечные прутья: их необходимо уложить на расстоянии 30 см друг от друга, сверху положить два длинных стержня, на пересечениях связать проволокой;
2. Вертикальные стержни устанавливаются через один поперечный прут и связываются;
3. Таким образом вяжутся еще два или три (сколько нужно) ряда на расстоянии 40 см по направлению вверх;
4. По окончании сборки всего каркаса должно получиться четыре узла.

Теперь нужно научиться правильно их связывать между собой, а также правильно связывать прутья по углам фундамента.

Особенности

Производство стеклопластиковой арматуры осуществляется в соответствии ГОСТ 31938. Для изготовления стержней используются стеклянные, базальтовые, арамидные или углеродистые (графитовые) волокна, которые создают упругий сердечник. Пропитываются нити специальным полимерным связующим термореактивного или термопластичного действия (эпоксидными смолами) и составами для затвердевания, в результате получается арматура высокой прочности.

Композитный материал в зависимости от состава волокон подразделяется на:

• Арматуру стеклопластиковую — АСП (АСК);
• Базальтокомпозитную — АБК;
• Углекомпозитную — АУК;
• Арамидокомпозитную — ААК;
• Комбинированную с композитными составляющими — АКК.

Достоинства и недостатки монолитного перекрытия

Преимущества, благодаря которым монолитное перекрытие пользуется большой популярностью в строительстве.

1. Надёжность. Обладает прочностью и несущей способностью, способной выдерживать механические нагрузки, воздействие температур, влаги, с которыми не могут справиться другие виды перекрытий.
2. Форма плиты может быть любой!
3. Целостность конструкции.
4. Распределение нагрузки.
5. Пожаробезопасность. Обладает высокой огнестойкостью.
6. Срок службы.
7. Самостоятельное строительство.

К недостаткам строительства монолитного перекрытия можно отнести.

1. Стоимость.
2. Трудоёмкость строительных работ.
3. Время строительства.

Преимущества и область использования стеклопластиковой арматуры

В отличие от стальных прутьев стеклопластиковая арматура имеет ряд существенных преимуществ:

• Незначительный вес, за счет чего становится удобнее перевозить материал и выполнять различные действия с ним.
• Высокая устойчивость к воздействию агрессивной среды, включая газы, щелочи и соли.
• Устойчивость к образованию очагов коррозии.
• Высокие показатели прочности на разрыв.

Все перечисленные характеристики существенно расширяют область использования композитной стеклопластиковой арматуры:

• С ее помощью укрепляют стены и перегородки из кирпича и различных блоков.
• С помощью арматуры из стеклопластика связывают несущие стены с облицовочными перегородками. Кстати, у нас есть интересная статья на тему «облицовка фундамента искусственным камнем«.
• Стеклопластиковая арматура отлично подходит для укрепления фундаментов плитного типа и ленточных оснований, подошва которых лежит значительно ниже уровня промерзания грунта. Кроме того рекомендуется использовать композитную арматуру для усиления фундаментов, эксплуатируемых в условиях агрессивной среды.

Стеклопластиковая композитная арматура может использоваться для укрепления любого типа фундамента для малоэтажных строений. Однако в случае с ленточными и столбчатыми основаниями под строения не больше трех этажей композитные стержни получили множество положительных рекомендаций. Другими словами применять стеклопластиковую арматуру можно для укрепления монолитной бетонной ленты под частный дом или коттедж в один-два этажа, баню, гараж или хозяйственные постройки. На нашем сайте есть информация о том, как сделать фундамент под гараж и как сделать фундамент для бытовки, а также многое другое. Вы можете воспользоваться поиском по сайту, чтобы найти интересующую Вас информацию.

Как согнуть (гнуть) стеклопластиковую арматуру?

Помещение ванной комнаты невозможно себе представить без раковины для комфортного умывания. Однажды может наступить такой момент, когда такой конструктивный элемент необходимо будет обновлять.

Именно в тот момент и возникает в голове. Арматура — это сырье для армирования конструкций из железобетона. Ее основная функция — придание прочности строительному материалу. По некоторым критериям различают несколько видов арматуры: По материалу изготовления: стальная.

До недавних пор единственным строительным элементом, используемым для укрепления фундамента, являлась стальная армированная сетка. Сегодня на смену ей пришел композитный материал, который является легким и прочным. Речь идет о стеклопластиковой арматуре для фундамента.

Самые распространенные ошибки

Хотя правильно смонтировать армирование плиты фундамента несложно, все-таки часто допускают ошибки при выполнении этой работы, приводящие к снижению прочности и долговечности. Перечислим наиболее распространенные недочеты.

• Соединение стержней встык. Для того чтобы арматурный прут работал как целый его необходимо (даже необязательно сваривать) соединять с предыдущим внахлест на длину не менее 15 диаметров.
• Несоблюдение защитного слоя бетона. Для фундаментов он должен быть не менее 30 миллиметров. Точно его выдержать помогают фиксаторы.
• Крепление стержней к опалубке или установку их в землю. Таким образом создается место для проникновения влаги к металлу, кроме того заглубление вертикальных элементов в грунт неизбежно повреждает гидроизоляцию. Требование по защитному слою относится не только к расстоянию от поверхности бетона до плоскости сетки, расстояние от торцов стержней должно быть не меньше.
• Использование вместо фиксаторов деревянных брусков или других нестандартных материалов. После заливки раствора они остаются внутри монолитного бетона и нарушают его целостность. Кроме того пористые материалы могут послужить мостом для проникновения воды к арматуре а дерево разбухнуть и разрушить фундамент. Поэтому для крепления арматуры нужны, использовать только стандартные фиксаторы.

Расчет величины продольного каркаса

1. В первую очередь нужно определить периметр сооружения, исходя из его габаритов, затем добавить к полученному значению общий размер предусмотренных проектом капитальных стен. Если в качестве примера принять здание длиной четыре и шириной пять метров, и имеющее при этом одну несущую стену длиной четыре метра, результат вычислений будет следующим: 4*2+5*2+4 = 22 метра.
2. Учитывая необходимость использования двухуровневого каркаса, состоящего из четырех параллельных стержней, то есть по два в каждом ярусе, нужно полученную общую длину арматуры увеличить в четыре раза. Результат будет таким: 22*4 = 88 метров.
3. Поскольку стеклопластик не подвержен сварке, а стыковка частей каркаса производится внахлест, необходимо допустить по одному дополнительному метру каждый угол здания. Для этого нужно количество наружных и капитальных стен здания умножить на один, а затем на количество стержней, то есть на четыре. В принятом примере расчет будет выглядеть таким образом: (4+1)*1*4=20 метров.
4. Сумма значения общей длины стен и дополнительных объемов для стыковки даст искомую величину: 88+20=108 метров.

Однако на этом расчеты не заканчиваются. Далее необходимо рассчитать количество стройматериала, требуемого для соединения стержней каркаса в единую конструкцию. Для этих целей вполне подойдут гладкие стержни с диаметром сечения порядка 8 миллиметров. Они существенно дешевле ребристых и прекрасно справляются с соединительными функциями.

Армирование фундамента

Преимущества и недостатки сплошного армированного перекрытия

Железобетонное перекрытие производится из двух основных материалов – цементный раствор и металлические стержни (упрочняющая металлическая сетка). Из-за того, что бетон твердый, но хрупкий и боится деформации, он легко рассыпается от ударов. Металл более мягкий, но стойкий к деформациям, на кручение и изгиб. Поэтому тандем этих двух материалов обеспечивает наилучший результат.

Армирование перекрытия производят в зданиях, сооруженных из ячеистых бетонных блоков и кирпича. Такой вариант позволяет выполнить работы самостоятельно, сэкономив на привлечении профессионалов и спецтехники.

Основные преимущества армирования монолитных плит перекрытия:

• Возможность реализовать любой нестандартный проект, где опорой могут быть как несущие стены, так и декоративные колонны
• Сооружение пола любого размера, конфигурации – ограничений нет
• Отсутствие стыков и швов
• Выполнение всех монтажных и других работ на объекте
• Данная схема устройства плит используется там, где нет возможности привлекать специальный транспорт
• Конструкция с жестким основанием создается идеально ровной, без каких-либо прогибов
• Высокий уровень прочности, стойкости к силовому напряжению, механическим нагрузкам, воздействию температур, влаги
• Равномерное распределение больших нагрузок на фундамент
• Легкость выполнения разных коммуникационных колодцев, отверстий между этажами для лестничных проходов
• Шанс защитить конструкциями поперечного и продольного исполнения чердаки, мансарды от морозов
• Высокая огнестойкость

Из минусов стоит выделить длительность и трудоемкость процесса, необходимость привлечь к работам минимум трех человек, обеспечить инструменты и инвентарь, постоянный контроль и уход за монолитом на первых порах, более высокая стоимость в сравнении с деревянным строительством.

Для чего вообще нужно армирование плитного фундамента?

Фундамент дома должен выдерживать разные типы нагрузок: на сжатие и на растяжение. О первом типе нагрузки мы поговорим в статье о заливке фундамента бетоном. А вот выдержит плита нагрузку на изгибы и растяжения или нет, зависит от того, насколько грамотно произведён этап армирования.

Фундаментная плита без арматуры возможна, но всё-таки такой вариант конструкции не для тяжелого капитального жилого здания. Если строить какую-то хозяйственную постройку, на непучинистых грунтах можно подумать о том, чтобы сэкономить на арматуре. Но для строительства жилого дома – это, конечно, несерьезно. Как уже писалось выше, фундамент может не выдержать нагрузку на растяжение и изгибы.

Для наглядности, приведу пример, у вас залита монолитная плита фундамента под дом. Когда вы поставите стены и крышу, то давление на плиту будет оказано в большей степени на контур фундамента именно под стенами, а не по всей площади. Таким образом, стены будут стремиться как бы отломить бетон, особенно если будет некачественно выполнена подготовка основания, подушка под фундамент

А если еще взять во внимание силу воздействия морозного пучения, тогда давление на плиту усилится. Стены будут продавливать фундамент вниз, а пучинистый грунт будет давить в слабые ненагруженные места

Что в следствии может привести к надлому фундамента. Вот, чтобы исключить такие моменты и нужно грамотно подходить к вопросу армирования.

Общие сведения по результатам расчетов

1. Общая длина ленты — Длина фундамента по центру ленты с учетом внутренних перегородок.

2. Площадь подошвы ленты — Площадь опоры фундамента на почву. Соответствует размерам необходимой гидроизоляции.

3. Площадь внешней боковой поверхности — Соответствует площади необходимого утеплителя для внешней стороны фундамента.

4. Объем бетона — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.

5. Вес бетона — Указан примерный вес бетона по средней плотности.

6. Нагрузка на почву от фундамента — Распределенная нагрузка на всю площадь опоры.

7. Минимальный диаметр продольных стержней арматуры — Минимальный диаметр по СП 52-101-2003, с учетом относительного содержания арматуры от площади сечения ленты.

8. Минимальное кол-во рядов арматуры в верхнем и нижнем поясах — Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.

9. Минимальный диаметр поперечных стержней арматуры (хомутов) — Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СП 52-101-2003.

10. Шаг поперечных стержней арматуры (хомутов) — Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.

11. Величина нахлеста арматуры — При креплении отрезков стержней внахлест.

12. Общая длина арматуры — Длина всей арматуры для вязки каркаса с учетом нахлеста.

13. Общий вес арматуры — Вес арматурного каркаса.

14. Толщина доски опалубки — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.

15. Кол-во досок для опалубки — Количество материала для опалубки заданного размера.
