Как сделать армопояс из кирпича на стены из газоблоков?

Утепление армопояса

Важнейшей особенностью газобетона является низкая тепловодность, обеспечивающая отсутствие фактора промерзания построенной из него конструкции даже при самой низкой температуре окружающего воздуха

Поэтому при сооружении укрепляющей конструкции важно, чтобы она не нарушала теплоизоляционных свойств дома

В холодное время года, а также в периоды резких температурных перепадов на армированном поясе может возникнуть конденсат. Для того чтобы избежать этого явления рекомендуется провести работы по утеплению конструкции.

В качестве утепляющих теплоизолирующих элементов можно применять пенополистерол, пенопласт и минеральную вату. В некоторых случаях используют газобетонные блоки с перегородками. При применении минеральной ваты следует оставить небольшой вентиляционный зазор между утеплителем и облицовочной поверхностью.

Советы организационных работ по утеплению объекта:

1. При сооружении конструкции с целью последующего ее утепления следует выполнять ее с отступом от наружной грани стены, а не на всю ее ширину.
2. Минимальная ширина разгрузочного пояса должна составлять двадцать сантиметров при использовании монолитного бетона и двадцать пять сантиметров в случае применения кирпича.
3. Образовавшееся свободное пространство после заливки армопояса следует заполнить утеплителем и закрыть пеноблоком, предварительно вырезанным в соответствии с нужными размерами.

Требования

Габариты пояса выбираются в соответствии с конструктивными характеристиками газоблоков, на которых его планируют установить. Они получаются расчетным путем, который выполняется в ходе проектирования, на базе существующей строительной нормативной документации.

Основные требования к установке армопояса на газобетонных стенах:

1. Армозащита на внешних стенах обязана согласоваться с их шириной без учета размера теплозащитного слоя.
2. Минимальная высота пояса установлена нормативами — 150 мм и не более ширины стены, а общая высота не более 40 см.
3. Кладку закрепляют через 3-5 рядов, при больших нагрузках допускается армирование через каждый ряд.
4. При укладке армопояса применяется стальная оцинкованная проволочная сетка с сечением D=5 мм.
5. В однослойных стенах до 300 мм, ширина армопояса выбирается 250 мм, а высота равной ее толщине.
6. Для легкого перекрытия устанавливают пояс высотой в 100 мм, а для тяжелых бетонных изделий — только монолитный бетонный армопояс со стальными прутьями.
7. Армирование начинают с 1-го ряда.
8. Для оконных и дверных проемов в просвете, который больше 1.8 м, дополнительно армируют по 0,50 см с каждой стороны проема.
9. Армосетка полностью покрывается укладочным раствором, во избежание коррозии.

Как сделать?

Не стоит думать, что сооружение армировки – прерогатива лишь высококвалифицированных и опытных мастеров. На самом деле справиться с изготовлением такой конструкции можно и без специальных знаний и богатого опыта

Важно лишь придерживаться руководства и не пренебрегать ни одним из указанных этапов работ по укреплению газобетонной кладки. Рассмотрим вкратце технологию изготовления армопояса. По ходу устройства армировки газобетонных перекрытий на блоке нужно проделать 2 штробы

От крайних участков они должны находиться на расстоянии в 60 мм. Штробы можно сделать штроборезом. Прежде чем установить металлические прутки в проделанные полости, из них нужно удалить любой мусор. Это можно сделать при помощи специального фена или щетки. После этого в штробы заливают строительный клей, устанавливают каркас. Клейкий раствор будет защищать прутья от коррозии, а также обеспечит лучшее сцепление этих деталей с блоками. Если на стенках имеются тонкие швы, то можно применить специальный металлический каркас

По ходу устройства армировки газобетонных перекрытий на блоке нужно проделать 2 штробы. От крайних участков они должны находиться на расстоянии в 60 мм. Штробы можно сделать штроборезом. Прежде чем установить металлические прутки в проделанные полости, из них нужно удалить любой мусор. Это можно сделать при помощи специального фена или щетки. После этого в штробы заливают строительный клей, устанавливают каркас. Клейкий раствор будет защищать прутья от коррозии, а также обеспечит лучшее сцепление этих деталей с блоками. Если на стенках имеются тонкие швы, то можно применить специальный металлический каркас.

Что касается армировки оконных и дверных перемычек, то здесь большинство строителей используют U-образный блок. Следует учесть, что блоки, которые станут опорами перемычки, также нужно усилить на 900 мм с двух сторон от проемов. Заранее следует изготовить сооружения из дерева в проемах. Именно на них будут опираться U-блоки. Их надо устанавливать таким образом, чтобы более толстая сторона была снаружи. Паз рекомендуется утеплить пенополистирольной плитой, закрыть внешнюю часть блоков, а потом установить каркас. После этого можно переходить к заливке цементом перемычки.

Если планируется армирование легкой крыши, то обычно достаточно сделать только рядную обработку с применением двух лент. При этом между стропилами уменьшается расстояние для лучшего распределения нагрузок. Работая с крышей, отделанной довольно тяжелой черепицей, пригодится несколько U-подобных блоков. Их укладывают на предварительно подпиленные и армированные газоблоки.

Установка опалубки

Для этого могут использовать несколько методов:

1. Из деревянных досок или плит. Их фиксация на стены осуществляется при помощи брусков, с креплением сверху. При разборе опалубки проводится демонтаж верхних частей: нижние элементы оставляются внутри заливки.
2. С помощью боковых упоров.
3. U-образные блоки. Для того, чтобы пояс был сплошным, блоки подрезают по углам дома.
4. По наружной стороне стены можно уложить 100-миллиметровые блоки в один ряд. По внутренней стороне прокладывается несколько рядов кирпичей, уложенных на ребро, или досок.
5. При помощи рабочих продольных стержней диаметром 10-12 мм. Их должно быть не менее 4 шт.
6. Промежуточными перемычками, обустраиваемыми арматурными хомутами. Диаметр изделий – 6-8 мм, с шагом размещения 20-40 см. Использовать большой шаг не рекомендуется, так как рабочие стержни во время заливки бетона могут смещаться. Как результат, нарушается целостность армирующего пояса.
7. Скрепленной вязальной проволокой. Соединение сваркой запрещается, так как это приводит к ослаблению арматуры и делает конструкцию подверженной коррозии.
8. Резьбовыми шпильками. Ими оснащаются отверстия, которые заранее просверливаются в опалубке. Диаметр шпильки должен быть несколько меньше внутреннего сечения трубки. При размещении шпильки внутри трубки нужно добиться прохождения ее концов в заранее изготовленные отверстия. Все изделие затягивают при помощи гаек, используя большие шайбы в качестве прокладок. Внутри бетонного монолита должны остаться только трубки. Чтобы этого достичь, после заливания и предварительного застывания армопояса проводится выкручивание гаек, демонтаж опалубки, выбивание шпилек.

Что касается укладки сетки, то на углах и на участках сопряжения она подвергается дополнительному армированию при помощи изогнутой арматуры. Рекомендуемый размер перехлеста – 300-400 мм. Подобное армирование лучше всего провести композитной арматурой, которая и дешевле, и легче. Кроме того, такие изделия не гниют, не ржавеют, обладают большей прочностью на разрыв и просты в работе.

Установка опалубки для третьего и четвертого армопояса

Создать и смонтировать опалубку можно разными вариантами:

1. Деревянные щиты снизу крепят с помощью анкеров. Для прочности на анкер приваривают металлическую заглушку, чтобы она не выдавилась через дерево.
2. Щиты из дерева к кирпичной стене крепят саморезами. Сначала в опалубке сверлятся отверстия под пластиковые грибки, размером 6 мм. Между ними оставляют расстояние около 70 см. После установки грибков, начинают закручивать саморезы. Верхние части щитов опалубки скрепляют при помощи досок, подходящего размера.

Опалубку перед заливкой следует тщательно проверить на прочность, чтобы избежать ее поломки при бетонировании.

Правильный армопояс. Армопояс. Что это такое и как сделать

Что же такое армопояс?

Армированный пояс, он же монолитный пояс или сейсмопояс — это специальная конструкция, призванная решить две задачи. Во-первых, распределить нагрузку от того, что будет находиться сверху, на то, что будет находиться снизу. И, во-вторых, связать всю плоскость, на которой он находится, в единое целое. С распределением нагрузки справляется как монолитный, бетонный армопояс, так и армированный кирпичный. Оба они прекрасно справляются с распределением нагрузки, скажем, от плит перекрытия на стены. Если же стоит задача еще и связать стены в единое целое, например, от распирающей нагрузки стропил крыши на стены дома, то здесь нужен бетонный армированный пояс.

Как сделать армопояс своими руками

С тем, что из себя представляет армопояс мы разобрались, давайте узнаем, как же его сделать своими руками. С кирпичным армопоясом все просто. Обычно, делаетсяиз полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой. Можно также проармировать кладку арматурой диаметром 6-8 мм. С бетонным, монолитным армопоясом дело обстоит сложнее.

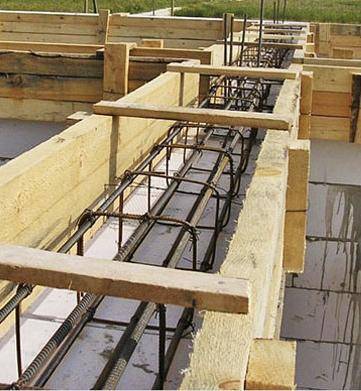

Сначала необходимо выставить опалубку. Это может быть как деревянная опалубка, так и «лоточная» или несъемная опалубка, если речь идет об армопоясе на газобетонных или пенобетонных блоках. Вы можете использовать заводские U-блоки или лотки сделанные самостоятельно. Для этого не обязательно выпиливать из обычного газоблока U-блок. Достаточно сделать кладку из тонкого газоблока с наружной и внутренней стороны. Пространство между этими блоками можно утеплить экструдированным полистиролом.

После того, как вы сделали опалубку, внутрь лотка помещается каркас из арматуры.

Достаточное армирование для армопояса размером 200 на 200 мм это каркас из 4-х ниток арматуры диаметром 12 мм (по две сверху и снизу), скрепленные поперечными хомутами диаметром 6-8 мм через каждые 30-50 см.

Стандартный перехлест арматуры должен составлять 30-40 диаметров. То есть, если вы кладете арматуру 12 мм, то наращивая ее, необходимо делать перехлест примерно в 40 см.

В углах арматуру необходимо загибать , чтобы угол связывала цельная арматура.

Каркас из арматуры желательно поставить на пластиковые фиксаторы толщины защитного слоя бетона. И надеть фиксаторы на вертикальные хомуты. Если заводских фиксаторов защитного слоя нет, можно воспользоваться кусочками камня, кирпича и т.п.

К арматурному каркасу крепятся шпильки под мауэрлат или куски арматуры для последующей фиксации плит перекрытия.

Теперь можно приступать непосредственно к заливке армопояса бетоном.

Если заливать будете покупным бетоном, выбирайте марку М200-М250. Такой марки прочности с головой хватает для частного строительства.

Если же вы планируете приготовить бетон для заливки армопояса самостоятельно, то воспользуйтесь универсальным рецептом пропорций бетона для армопояса: 1 часть цемента марки 500, 2 части песка, 4 части щебня.

Также вы можете воспользоваться одним из нашихдля расчета состава бетона. Не забывайте добавлять в замес пластификатор для бетона. Это сделает заливку более удобной для вас, а получившийся армопояс более прочным.

После заливки, накройте армопояс пленкой, во избежание резкого высыхания. Для этой же цели смачивайте бетон первые 2-3 дня.

Армопояс будет готов к нагрузке через неделю. Полное же созревание бетона завершится через 28 дней после заливки.

В каких случаях нужен армопояс?

Монолитный железобетонный пояс необходим:

• на блочном фундаменте
• на стенах из газобетона, пеноблоков и т.п. под пустотные плиты и деревянные балки перекрытия (для исключения продавливания). Здесь армопояс может быть кирпичным
• под мауэрлат на крыше, конструкция которой предполагает распорную нагрузку на этот самый мауэрлат

Можно ли заливать армопояс зимой, в мороз?

Заливка армопояса в зимнее время занятие сомнительное. Однако, если вам уж так необходимо залить его именно в холодное время года, примите все меры по защите бетона. Добавляйте специальные противоморозные добавки в бетон. Используйте как можно меньше воды для замеса бетона. После заливки, обязательно укройте армопояс для защиты от холода. Например, опилками. В минусовую температуру, воспользуйтесь специальным согревающим кабелем. Он продается в любом строительном супермаркете.

Промерзает армопояс, что делать?

Если вы или ваши работники забыли утеплить армопояс перед заливкой, тогда его придется утеплять сейчас. Утепляют армопояс снаружи.

Как изготовить армопояс самостоятельно

Земляные работы заключаются в удалении плодородного слоя грунта и укладки песчаной подушки под ленту фундамента.

Далее будет рассмотрена технология изготовления каждого из поясов по отдельности. Стоит начать с ростверка. Прежде всего нужно определиться с глубиной, на которую будет закладываться фундамент. Она будет зависеть от типа грунта на строительной площадке, глубины промерзания его в зимний период времени и глубины залегания грунтовых вод.

На глубину, которая была выбрана, выкапывается траншея по всему периметру дома. Чаще всего для этого используется экскаватор, потому как копать вручную может быть достаточно долго и трудно. Однако при использовании спецтехники все равно придется потрудиться, ровняя стенки и дно траншеи до уровня твердого грунта. На дне при этом не должно остаться следов от зубцов ковша экскаватора – поверхность обязательно должна быть твердой и ровной.

В выкопанную траншею необходимо засыпать песок, который будет формировать песчаную подушку. Высота слоя песка будет порядка 50-100 мм, при этом стоит знать, что не рекомендуется делать более толстый слой.

В случае, если есть необходимость засыпать песок слоем более, чем 100 мм, понадобится смешать его с щебнем. Такая потребность чаще всего возникает, если траншея имеет неровное дно. Его можно выровнять не только за счет песка, а и с помощью заливки бетона. Данный способ хоть и несколько дороже, зато более надежный. Экономия на основании дома не оправдает себя.

После того, как песок был засыпан, его нужно тщательно выровнять и утрамбовать. Для того чтобы достичь лучшего результата, можно полить песок водой, что будет способствовать трамбовке.

Важным моментом в строительстве монолитного ростверка является его армирование. Именно благодаря армированию он становится максимально устойчивым к изгибающим нагрузкам.

Далее укладывается арматура. В процессе строительства при нормальных условиях в качестве арматуры следует использовать сетку из прутьев, которые имеют диаметр 10-12 мм, при этом состоять она должна из 4-5 жил. Арматура не должна касаться основания при заливке бетоном – она полностью утопает в бетоне, который дает возможность защитить металл от коррозии. Для этого при заливке сетка должна опираться на половинки кирпичей, при этом приподнимаясь над поверхностью подушки из песка.

Если строительство идет на пучинистых грунтах, либо уровень грунтовых вод слишком высокий, ростверк изготавливается более прочным. Для того чтобы его усилить, вместо арматурной сетки следует использовать арматурный каркас. Это 2 сетки из 4 жил диаметром 12 мм, которые располагаются сверху и снизу армированного пояса.

Для того чтобы изготовить основание под ростверк, рекомендуется применять граншлак вместо песка. Он через некоторое количество времени превратится в бетонное основание.

Для фиксации прутьев и изготовления сетки стоит использовать вязальную проволоку, однако ни в коем случае не допускается соединять прутья сваркой. Далее будет более подробно описан процесс изготовления арматурной сетки.

Для того чтобы залить ростверк, следует использовать бетон марки 200. Чтобы высота заливки могла соответствовать необходимой величине, можно установить в траншее своеобразный маячок – установленный вертикально металлический колышек по длине равный высоте ростверка. Будет возможность легко ориентироваться по нему в процессе заливки бетона.

Правильный армопояс. О целесообразности усиления

Что такое армопояс и зачем он необходим? Чем вызвана необходимость формирования железобетонного кольцевого контура по периметру здания? Что это такое? Разберемся по порядку со всеми вопросами. Армированный пояс по несущим стенам представляет монолитный бетонный контур, повторяющий замкнутую конфигурацию здания и усиленный арматурным каркасом.  Формируется армопояс для решения следующих задач:

• обеспечения горизонтального уровня блоков в кладке;
• компенсации распорных усилий, создаваемых стропильной системой;
• предотвращения деформации капитальных стен;
• пропорционального распределения действующих усилий;
• снижения вероятности возникновения трещин;
• уменьшения отрицательных факторов, связанных с неравномерной усадкой здания.

Армопояс – лента из монолитного железобетона, которую укладывают на нескольких уровнях строящегося здания

Имеется несколько факторов, предотвратить которые позволяет армированный пояс по несущим стенам:

1. Фиксация элементов стропильной конструкции к стенам постройки осуществляется крепежными анкерами, нарушающими целостность блоков из ячеистых бетонов. Результат крепления стропил к газобетонным блокам без контура усиления – появление трещин, нарушение целостности, снижение прочности.
2. Расположенная под наклоном к стенам, стропильная конструкция создает распорные нагрузки, являющиеся причиной деформации стен строения. Сформировав армопояс для противодействия распорным усилиям, можно обеспечить равномерное распределение действующих нагрузок по высоте здания.
3. Армированный бетонный контур затрудняет деформацию капитальных стен, имеющих оконные и дверные проемы, по-разному воспринимающих действующие усилия.

Необходимость усиления периметра здания особенно актуальна при возведении построек из ячеистых бетонов, склонных к разрушению под действием изгибающих усилий. Зная, как сделать сейсмопояс, можно сформировать надежную окантовку, укреплённую стальным армированным каркасом, который компенсирует действующие нагрузки, обеспечивая целостность строения.

Как правильно сделать армопояс?

Технология устройства армированного пояса жесткости ничем не отличается от методики заливки монолитного фундамента.

В общем случае она состоит из трех операций:

• Изготовление арматурного каркаса;
• Установка опалубки;
• Заливка бетоном.

Определенные тонкости и нюансы в работе появляются в зависимости от зоны расположения армопояса.

Армированный пояс под фундамент

Отвечая на вопрос, как сделать армированный пояс под фундаментом (1 уровень), скажем, что его ширина должна быть на 30-40 см больше ширины опорной части основной бетонной «ленты». Это позволит существенно снизить давление здания на грунт. В зависимости от этажности дома толщина такого пояса жесткости может составлять от 40 до 50 см.

Армированный пояс первого уровня делают под все несущие стены здания, а не только под наружные. Каркас для него изготавливается методом вязки арматурных хомутов. Сварка применяется только для предварительного соединения (прихватки) основной арматуры в общую пространственную конструкцию.

Заливку такого пояса бетоном рекомендуется делать за один прием, чтобы исключить стыки, снижающие прочность. Диаметр основной арматуры может составлять от 16 до 20 мм. Диаметр поперечных хомутов 8-10 мм, а их шаг – не более 20 см.

Армояс второго уровня (на фундаменте)

Эта конструкция по сути является продолжением ленточного фундамента (бутобетонного, блочного). Для ее армирования достаточно использовать 4 стержня диаметром 14-18 мм, связав их хомутами диаметром 6-8 мм.

Если основной фундамент – бутобетонный, то проблем с установкой опалубки под армопояс не бывает. Для этого нужно оставить в ней свободное место (20-30 см) для установки арматурного каркаса с учетом защитного слоя бетона (3-4 см).

С блоками ФБС ситуация сложнее, поскольку опалубка для них не ставится. В этом случае следует применить деревянные бруски-распорки, которые снизу подпирают опалубочные щиты. Перед установкой на щиты набивают обрезки досок, которые выступают за габариты опалубки на 20-30 см и не дают конструкции сместиться вправо или влево. Для соединения опалубочных щитов по верху досок прибивают короткие бруски-поперечины.

Вариант крепления опалубки армопояса на фундаментных блоках

Упростить систему крепления можно за счет использования резьбовых шпилек. Их попарно ставят в щиты опалубки на расстоянии в 50-60 см. Затянув шпильки гайками, мы без деревянных подпорок и поперечин получаем достаточно прочную и устойчивую конструкцию для заливки бетона.

Данная система подходит и для опалубки, которую требует армопояс под плиты перекрытия.

Шпильки, которые будут залиты бетоном, нужно завернуть в пергамин или нанести на них немного машинного масла. Это облегчит задачу их извлечения из бетона после его затвердевания.

Армопояс под плиты перекрытия

В идеале его ширина должна быть равной ширине стены. Это можно сделать в том случае, когда фасад будет полностью облицовываться плитным утеплителем. Если же для декорирования решено использовать только штукатурный раствор, то ширину армопояса придется уменьшить на 4-5 сантиметров, чтобы оставить место для пенопласта или минваты. В противном случае в зоне укладки пояса жесткости появится сквозной мостик холода очень солидных размеров.

Делая армопояс на газобетоне, можно использовать и другое решение. Оно заключается в установке по краям кладки двух тонких блоков. В пространство между ними помещается стальной каркас и заливается бетон. Блоки выполняют роль опалубки и утепляют пояс.

Если толщина газобетонной стены 40 см, то для этой цели можно использовать перегородочные блоки толщиной 10 см.

При меньшей толщине стены можно своими руками вырезать в стандартном кладочном блоке полость для армопояса или купить готовый газобетонный U-блок.

Армированный пояс под мауэрлат

Главная особенность, которой армопояс под мауэрлат отличается от других видов усиления – наличие в нем анкерных шпилек. С их помощью брус прочно фиксируется к стене без риска отрыва или сдвига под действием ветровых нагрузок.

Ширина и высота арматурного каркаса должны быть такими, чтобы после замоноличивания конструкции между металлом и внешней поверхностью пояса со всех сторон осталось не менее 3-4 см защитного слоя бетона.

Видео по теме:

Варианты изготовления армопояса

Выполняя расчет армированного пояса, необходимо правильно выбрать наиболее подходящий вариант, которых существует несколько. В зависимости от того, армируется ли фундамент для дома, стены, перекрытия, подбирают идеальный вариант, обеспечивающий нужную прочность, стойкость, стоимость.

Использование готовых блоков

Самый простой, но далеко не бюджетный вариант – использование готовых U-образных блоков в формате лотка. Размеры лотков бывают разными, пропорционально растет и их цена. Таким образом укрепляют армопояс наружной стены из газобетона, но внутри по перегородкам все равно придется сооружать опалубку.

Чаще всего делают так: по краю внешней стены устанавливают готовые блоки толщиной 100 миллиметров, потом слой утеплителя в 50 миллиметров, каркас из арматуры и опалубку по внутренней стороне.

Таким образом удается создать прочную конструкцию: размер армопояса для газобетона получается достаточным (толщина армопояса на 150 миллиметров превышает толщину стены, высота равняется высоте самого блока).

Использование доборных блоков

Доборные блоки также часто используются в устройстве армопояса для газобетона. В них есть специальные вырезы (выемки), в которые укладывается арматура, потом производится заливка бетонного раствора. Бетонные блоки обладают неодинаковой толщиной стенок, что нужно для обеспечения конструктивной прочности. Одна стенка имеет 10 миллиметров, вторая – 5.

Блоки монтируются стандартным способом на клей, размещают их строго по одной плоскости. Это самый быстрый и простой способ выполнения армопояса для газобетона.

Вариант с односторонним доборным блоком

Армированный пояс сооружается из односторонних доборных блоков, которые похожи на предыдущие по длине и высоте, но у них меньше толщина.

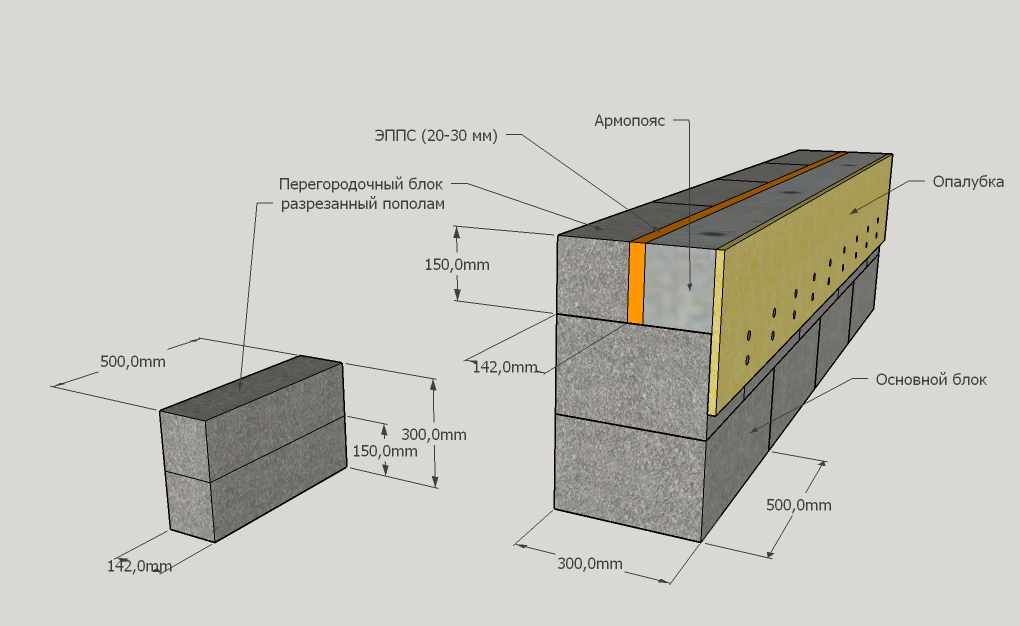

В таком случае выполняют монтаж из блочных материалов разной толщины с внутренней и внешней части стены на обычном клею. Между блоками появляется канавка, туда и прокладывают арматуру с последующей заливкой бетоном.

Применение двухсторонней опалубки

Перед тем, как сделать опалубку для армопояса по газобетону, нужно определиться с тем, будет она односторонней или двусторонней. Односторонний метод еще называют комбинированным, так как вместе с опалубкой используют доборные блоки толщиной 10 сантиметров, которые монтируются по наружному краю стандартным образом, с прокладкой утеплителя, а по внутренней стороне фиксируют опалубку. Основное преимущество данного метода – скрытый монтаж, который не видно снаружи, что облегчает внешнюю отделку.

Двухсторонняя опалубка для армопояса по газобетону не предполагает использования доборных блоков. Щиты опалубки монтируют по внутренней и наружной части сооружения. Вплотную к опалубочной конструкции укладывают экструдированный пенополистирол слоем толщиной 50 миллиметров. Далее монтируют арматуру и заливают армированный пояс.

Армирующий пояс под мауэрлат

Устройство армопояса в доме из газобетона может выполняться под мауэрлат.

Мауэрлат – это деревянное бревно или брус, который возможно использовать в качестве опоры для стропил, он связывает несущую стену со всей стропильной системой.

До заливки бетоном прокладывают проволоку сечением 6 миллиметров П-образной формы, вставляют под слой арматурных прутьев с шагом 1 метр.

Свободные концы оставляют достаточной длины для привязывания мауэрлата, крепят его резьбовыми шпильками сечением 12-14 миллиметров (для установки бурят отверстия по верхнему ряду блоков с шагом крепления шпилек). На шпильки накручивают шайбы, потом их устанавливают в подготовленные отверстия. Резьбу, находящуюся выше армопояса, оборачивают скотчем или бумагой, чтобы в процессе заливки не забить раствором. Желательно, чтобы длина шпилек на 50 миллиметров превышала толщину армопояса и мауэрлата.

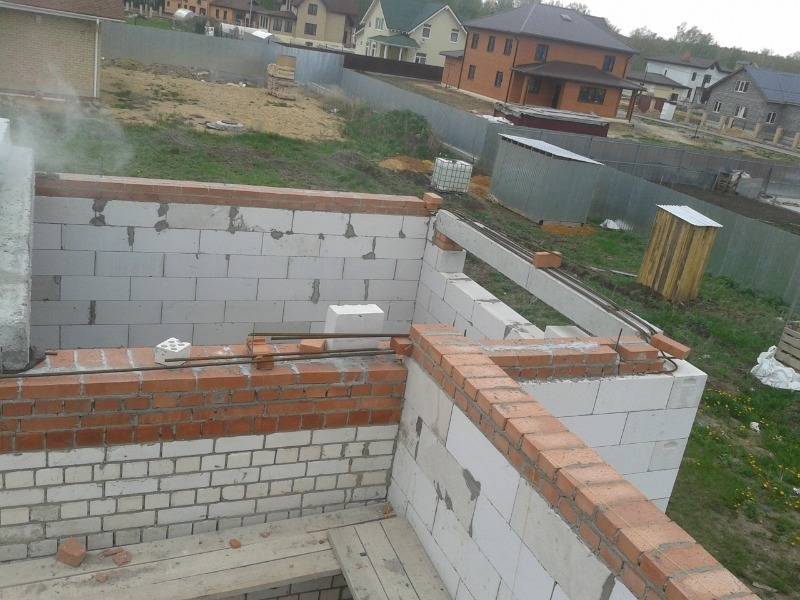

Часто выполняют армопояс из кирпича на стены из газобетона, который представляет собой обыкновенную кладку, дополнительно усиленную арматурной сеткой. Обычно применяют для упрочнения хозяйственных построек и одноэтажных домов с односкатной крышей. В таком случае армирование осуществляют между рядами кирпичной кладки, используя кладочную сетку с величиной ячеек 50х50 миллиметров из прута сечения 4-5 миллиметров.

Сетку укладывают в каждый ряд, кирпич используют забутовочный полнотелый марки минимум М100. Актуален данный тип армопояса и для двухскатных крыш, так как благодаря ему удается изменить высоту стены, обложить стропила, кобылки и опорную доску.

Требования

Габариты пояса выбираются в соответствии с конструктивными характеристиками газоблоков, на которых его планируют установить. Они получаются расчетным путем, который выполняется в ходе проектирования, на базе существующей строительной нормативной документации.

Основные требования к установке армопояса на газобетонных стенах:

1. Армозащита на внешних стенах обязана согласоваться с их шириной без учета размера теплозащитного слоя.
2. Минимальная высота пояса установлена нормативами — 150 мм и не более ширины стены, а общая высота не более 40 см.
3. Кладку закрепляют через 3-5 рядов, при больших нагрузках допускается армирование через каждый ряд.
4. При укладке армопояса применяется стальная оцинкованная проволочная сетка с сечением D=5 мм.
5. В однослойных стенах до 300 мм, ширина армопояса выбирается 250 мм, а высота равной ее толщине.
6. Для легкого перекрытия устанавливают пояс высотой в 100 мм, а для тяжелых бетонных изделий — только монолитный бетонный армопояс со стальными прутьями.
7. Армирование начинают с 1-го ряда.
8. Для оконных и дверных проемов в просвете, который больше 1.8 м, дополнительно армируют по 0,50 см с каждой стороны проема.
9. Армосетка полностью покрывается укладочным раствором, во избежание коррозии.

Армопояс как правильно сделать

Армопояс как правильно сделать, не допустить ошибок.
Порядок действий определяется способом заложения пояса. При заливке этого элемента из бетона выделяют четыре основных этапа:

На первом этапе помимо расчета металла и объема раствора выбирается способ утепления армопояса. При этом владельцы могут выложить внешнюю стенку из тонких плит газобетона и утеплителя толщиной от 50 см (оптимальный вариант), заложить несъемную пенополистирольную опалубку, уложить кусок пенополистирола внутрь опалубку (с последующим докреплением тарельчатыми дюпелями) или оставить 80 мм зазор для монтажа утеплителя снаружи в будущем.

При отсутствии какого-либо зазора армопояс нуждается в дополнительном утеплении, что в свою очередь ограничивает способы отделки фасада и приводит к необходимости полного закрытия наружных стен теплоизоляционными материалами, так как отдельные выступающие участки выглядят не эстетично.

Высота опалубки подбирается с учетом обязательного захода любых съемных щитов на стены из блоков и 2-3 см запаса сверху. При уверенности в ровности кладки стен бетон может заливаться вровень с краями опалубки, но при необходимости их выравнивания проще установить более высокие щиты и обозначить линию заливки с помощью уровня и маркера.

Большинство специалистов рекомендуют сразу делать внешнюю стенку несъемной, последовательно размещая газобетон и утеплитель, а внутреннию – съемной, с креплением к блокам в нижней части, поперечными перемычками из тонких дощечек в верхней или сквозной стяжкой шпильками.

Для упрощения вынимания после застывания бетона последние обматываются пергаментом и смазываются машинным маслом.

Армокаркас устанавливается в опалубке с учетом стандартных требований:

После установки и проверки ровности каркаса внутрь опалубки заливается густой бетон с мелкофракционным наполнителем и классом прочности не ниже В15. Работы ведутся без перерывов, с обязательной выгонкой пузырьков воздуха и разравниванием верхнего слоя. Залитая конструкция накрывается пленкой и поливается водой первую неделю (в холодное время – первые 3 дня или при необходимости), к снятию опалубки приступают после появления трещины между щитами и бетоном. Первыми снимаются нижние крепежи, продольные набивные доски и резьбовые шпильки, последними – сами стенки, при необходимости на этом этапе используется ломик или болгарка (без ударов пояса или резки его краев).

При возведении пояса из U-образных газобетонных блоков (заводских или выпиливаемых самостоятельно) технология упрощается. В этом случае достаточно уложить совпадающие по ширине со стенами блоки на раствор или клей, разместить внутри тонкую прослойку экструдированного пенополистирола и армокаркас и залить конструкцию густым бетоном.

Последний шаг проводится после окончательного отвердевания кладочного раствора, при сомнении в устойчивости газосиликатных блоков или ограниченных сроках конструкция укрепляется опалубкой. Т

ребования к надежности каркаса, предварительной закладке шпилек или качеству раствора остаются неизменными, но при необходимости к нагрузке таких армопоясов можно приступать через 2 недели вместо обязательных для монолитного бетона 28 дней.
