Армопояс на газоблок: виды для стен из газобетонных блоков, требования, материалы, технология создания опалубки, каркаса, особенности заливки

Где нужен армопояс?

Газобетон – сравнительно недорогой стройматериал. Необходимость в обустройстве армопоясов значительно удорожает строительство дома, но пренебрегать ими не стоит. Уменьшение количества или толщины таких линий жесткости чревато быстрым появлением трещин и снижением срока эксплуатации здания.

В основном сейсмопояс при строительстве дома из газобетона обустраивается в таких зонах:

в фундаменте
под межэтажным перекрытием
под мауэрлатом

Создание армопояса обычно входит в стандартный план заливки ленточного или свайного фундаментов, верхняя часть которых состоит из прутьев и бетона.

Под фундамент из блоков или бутобетона требуется подложка. Такой армопояс изготавливается толщиной в 50 см и шире основного фундамента на 15-20 см с каждой стороны. В этом случае и при наличии цокольного этажа следующий армопояс приходится на первый ряд стеновой кладки. Строительство этих зон перераспределения нагрузки обязательно. Специалисты исключают вариант экономии за счет отсутствия нижнего пояса. Усиление цокольного элемента также не принесет значительного эффекта.

Следующая линия жесткости – армопояс на стены из газобетона. Используется при строительстве двухэтажного дома. Плиты межэтажного перекрытия крепятся к монолитному поясу. Количество и толщина прутьев арматуры зависит от веса перекрытия. Под бетонные конструкции вяжется квадрат, под деревянное перекрытие достаточно треугольника.

Завершающий слой выполняется под мауэрлат. Во время заливки по длине армопояса крепятся анкеры. Длина выступающей части шпильки должна соответствовать толщине бруса плюс место для шайбы с гайкой.

Полностью конструкция перехода между стеной и крышей выглядит так:

Армопояс на газобетоне со шпильками
Гидроизоляция.
Мауэрлат.

В брусьях необходимо просверлить отверстия в местах вывода прутьев наружу. При этом газобетонный блок не разрушится под анкером, как это было бы без ребер жесткости, а шпильки с гайками удержат брус без дополнительной обвязки.

При нормальных погодных условиях строительство можно продолжать через 4-5 дней. В чрезмерно жаркую погоду бетон стоит чаще смачивать водой или накрыть пленкой, чтобы избежать появления трещин.

Варианты изготовления армопояса

Выполняя расчет армированного пояса, необходимо правильно выбрать наиболее подходящий вариант, которых существует несколько. В зависимости от того, армируется ли фундамент для дома, стены, перекрытия, подбирают идеальный вариант, обеспечивающий нужную прочность, стойкость, стоимость.

Использование готовых блоков

Самый простой, но далеко не бюджетный вариант – использование готовых U-образных блоков в формате лотка. Размеры лотков бывают разными, пропорционально растет и их цена. Таким образом укрепляют армопояс наружной стены из газобетона, но внутри по перегородкам все равно придется сооружать опалубку.

Чаще всего делают так: по краю внешней стены устанавливают готовые блоки толщиной 100 миллиметров, потом слой утеплителя в 50 миллиметров, каркас из арматуры и опалубку по внутренней стороне.

Таким образом удается создать прочную конструкцию: размер армопояса для газобетона получается достаточным (толщина армопояса на 150 миллиметров превышает толщину стены, высота равняется высоте самого блока).

Использование доборных блоков

Доборные блоки также часто используются в устройстве армопояса для газобетона. В них есть специальные вырезы (выемки), в которые укладывается арматура, потом производится заливка бетонного раствора. Бетонные блоки обладают неодинаковой толщиной стенок, что нужно для обеспечения конструктивной прочности. Одна стенка имеет 10 миллиметров, вторая – 5.

Блоки монтируются стандартным способом на клей, размещают их строго по одной плоскости. Это самый быстрый и простой способ выполнения армопояса для газобетона.

Вариант с односторонним доборным блоком

Армированный пояс сооружается из односторонних доборных блоков, которые похожи на предыдущие по длине и высоте, но у них меньше толщина.

В таком случае выполняют монтаж из блочных материалов разной толщины с внутренней и внешней части стены на обычном клею. Между блоками появляется канавка, туда и прокладывают арматуру с последующей заливкой бетоном.

Применение двухсторонней опалубки

Перед тем, как сделать опалубку для армопояса по газобетону, нужно определиться с тем, будет она односторонней или двусторонней. Односторонний метод еще называют комбинированным, так как вместе с опалубкой используют доборные блоки толщиной 10 сантиметров, которые монтируются по наружному краю стандартным образом, с прокладкой утеплителя, а по внутренней стороне фиксируют опалубку. Основное преимущество данного метода – скрытый монтаж, который не видно снаружи, что облегчает внешнюю отделку.

Двухсторонняя опалубка для армопояса по газобетону не предполагает использования доборных блоков. Щиты опалубки монтируют по внутренней и наружной части сооружения. Вплотную к опалубочной конструкции укладывают экструдированный пенополистирол слоем толщиной 50 миллиметров. Далее монтируют арматуру и заливают армированный пояс.

Армирующий пояс под мауэрлат

Устройство армопояса в доме из газобетона может выполняться под мауэрлат.

Мауэрлат – это деревянное бревно или брус, который возможно использовать в качестве опоры для стропил, он связывает несущую стену со всей стропильной системой.

До заливки бетоном прокладывают проволоку сечением 6 миллиметров П-образной формы, вставляют под слой арматурных прутьев с шагом 1 метр.

Свободные концы оставляют достаточной длины для привязывания мауэрлата, крепят его резьбовыми шпильками сечением 12-14 миллиметров (для установки бурят отверстия по верхнему ряду блоков с шагом крепления шпилек). На шпильки накручивают шайбы, потом их устанавливают в подготовленные отверстия. Резьбу, находящуюся выше армопояса, оборачивают скотчем или бумагой, чтобы в процессе заливки не забить раствором. Желательно, чтобы длина шпилек на 50 миллиметров превышала толщину армопояса и мауэрлата.

Часто выполняют армопояс из кирпича на стены из газобетона, который представляет собой обыкновенную кладку, дополнительно усиленную арматурной сеткой. Обычно применяют для упрочнения хозяйственных построек и одноэтажных домов с односкатной крышей. В таком случае армирование осуществляют между рядами кирпичной кладки, используя кладочную сетку с величиной ячеек 50х50 миллиметров из прута сечения 4-5 миллиметров.

Сетку укладывают в каждый ряд, кирпич используют забутовочный полнотелый марки минимум М100. Актуален данный тип армопояса и для двухскатных крыш, так как благодаря ему удается изменить высоту стены, обложить стропила, кобылки и опорную доску.

Зачем нужен армопояс в доме

Схема дома из блочных материалов

Для понимания принципа работы армирующей защитной конструкции рассмотрим ее в рамках строительства дома. Любой каменный или блочный материал лучше работает на сжатие, чем на растяжение. Нагрузки растяжения и кручения могут возникнуть как вследствие осадки здания, при пучении грунта у фундамента, так и по другим причинам. Также это может быть вызвано неправильным расчетом несущей способности, в результате чего стены в различных участках будут получать и сжимающие и более критичные растягивающие нагрузки. К ним данные участки кладки могут быть конструктивно не готовы. Как результат — стены дадут трещину. Добавляя армирование с бетоном вверху кладки между этажами, мы дополнительно защитим стены от разрушений.

Возьмем для примера дом из газобетона и рассмотрим схему. В нижней части практически всегда выполняется железобетонный фундамент, являющийся все тем же защитным поясом. Правильно выполненное снование отлично справляется с нагрузками, поэтому на данном уровне проблем быть не должно. Используя межэтажный армопояс, мы добавляем в конструкцию армирование, которое справляется с напряжениями. При этом сама стена становиться более жесткой и условно работает как двутавровая балка. Монолитный пояс также в разы лучше сопротивляется боковым нагрузкам от ветра и распирающим нагрузкам от кровли. В сумме всех данных свойств повышается и сейсмостойкость дома, что является обязательным требованием любого жилого дома в сейсмоопасных зонах. Мы рассмотрели многоэтажную схему, однако армопояс также применим в одноэтажном доме с мансардой или без нее. В таком случае в связке с фундаментом применяется пояс под мауэрлат.

Армопояс также хорошо перераспределяет точечные нагрузки

Особенно это важно для материалов, которые с локальными точечными нагрузками не готовы работать — это газосиликатные блоки и другие схожие материалы. Поэтому, в доме из газобетона обязательно выполнять армирование под железобетонные плиты перекрытия

Подобный принцип перераспределения нагрузок и у деревянного основания для стропильных ног. Но, в то же время, чтобы качественно закрепить мауэрлат к конструктивно слабой стене нужен армопояс. Подкровельный пояс увеличит как конструкционную жесткость стен, также позволит решить вопросы по креплению конструкций крыши.

Технология крепления

Наиболее распространенные варианты закрепления мауэрлата к армированному поясу — это анкера и шпильки. После того как армопояс наберет прочности, подготавливают опорный брус к креплению мауэрлата. Его обрабатывают антисептической и огнестойкой пропиткой. Готовят специальные замки для сращивания бруса по всему периметру сейсмопояса. Как правило эти соединения выполняются косым прирубом или прямым замком.

Стандартная схема

Просверливают в опорном брусе отверстия с размерами по установленным анкерам в бетоне.
Мауэрлат выставляют на анкера с Д не менее 12 мм и с выступами выше мауэрлата на 40 мм.
Перед установкой выполняют гидроизоляцию сейсмопояса, чтобы отсечь капиллярную влагу, которая будет подниматься по бетону к деревянным элементам и может вызвать их преждевременный износ кровли из-за процессов гниения. Гидрозащиту проводят битумом или 2 -мя слоями рубероида.
По периметру стеновой конструкции выкладывают брус, как можно ближе к внешней границе стены.
По углам он соединяется методом шипа.
Когда мауэрлат будет установлен на свое место, просверливают отверстия с диаметром, соответствующим размеру анкеров.
Верхнюю часть отверстия дополнительно расширяют, чтобы установить головку анкера заподлицо.
Окончательный крепеж выполняют при помощи шайбы, гайки и контргайки.
После полного затягивания, остатки торчащих анкеров срезают болгаркой.

Как сделать армопояс своими руками?

Сделать армопояса своими руками — вполне решаемая задача. При правильном устройстве процесса, результат её решения будет надежной основой под балки перекрытия и принесёт вам только положительные впечатления.

Последовательность действий при изготовлении армирующего пояса:

установка опалубки;
изготовление арматурного каркаса;
заливка бетона в опалубку.

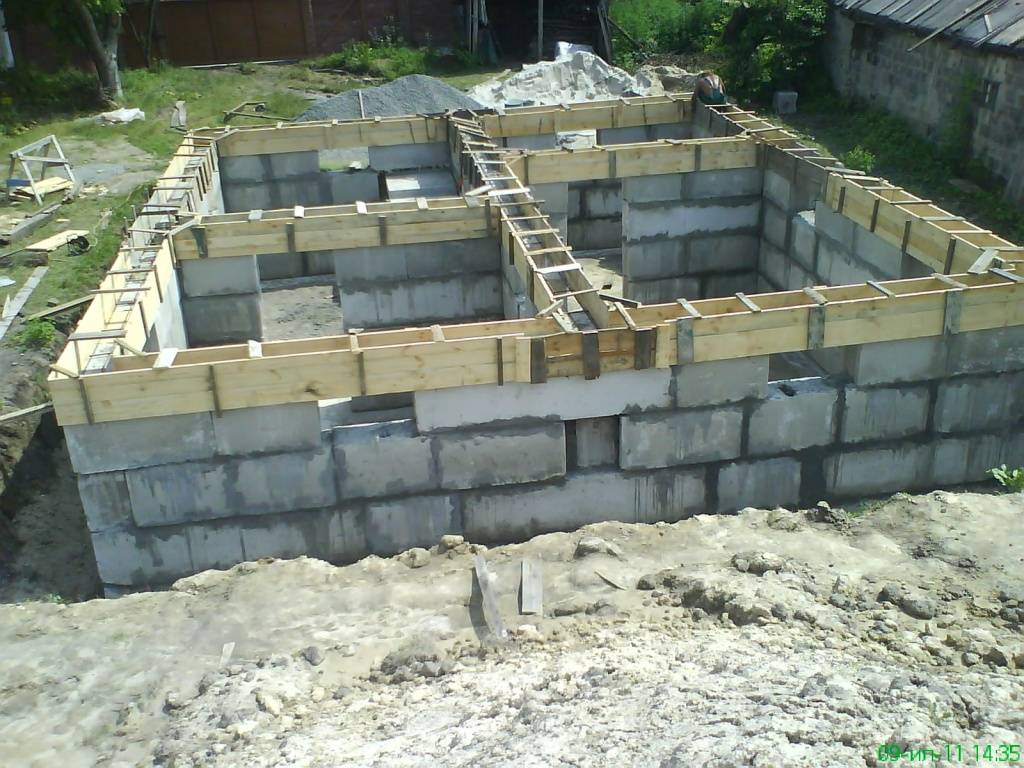

Установка опалубки для армопояса

Производятся замеры. Согласно полученным размерам на земле из досок изготавливаются щиты. Очень удобно использовать полосы ОСБ, усиленные каркасом из деревянных реек.

Щиты поднимаются на стену. Верхний край щитов выравнивается по уровню. Перепад высот по всей длине ростверка не более 1 см. Нижний край закрепляется к стене. Для крепления удобно использовать быстрый монтаж 6х100 мм.

Особое внимание следует уделить герметичности стыков и угловых соединений. Бетон, протекший через щели при заливке, образует неприглядные потеки на стене и воздушные полости в теле армопояса

После сборки и укладки в опалубку арматурного каркаса параллельные щиты опалубки соединяются между собой обрезками досок, уложенными поперёк армопояса и зафиксированными саморезами

После сборки и укладки в опалубку арматурного каркаса параллельные щиты опалубки соединяются между собой обрезками досок, уложенными поперёк армопояса и зафиксированными саморезами.

Необходимо помнить, что при заливке бетона конструкция опалубки воспринимает большую статическую и динамическую нагрузку. Плохое закрепление элементов опалубки приводит к выдавливанию стенок заливаемым бетоном. Такой неприятной ситуации следует избегать. Правильно собранная опалубка обладает достаточной прочностью и жёсткостью. Она не должна прогибаться при надавливании на неё весом человека.

Изготовление арматурного каркаса для армопояса

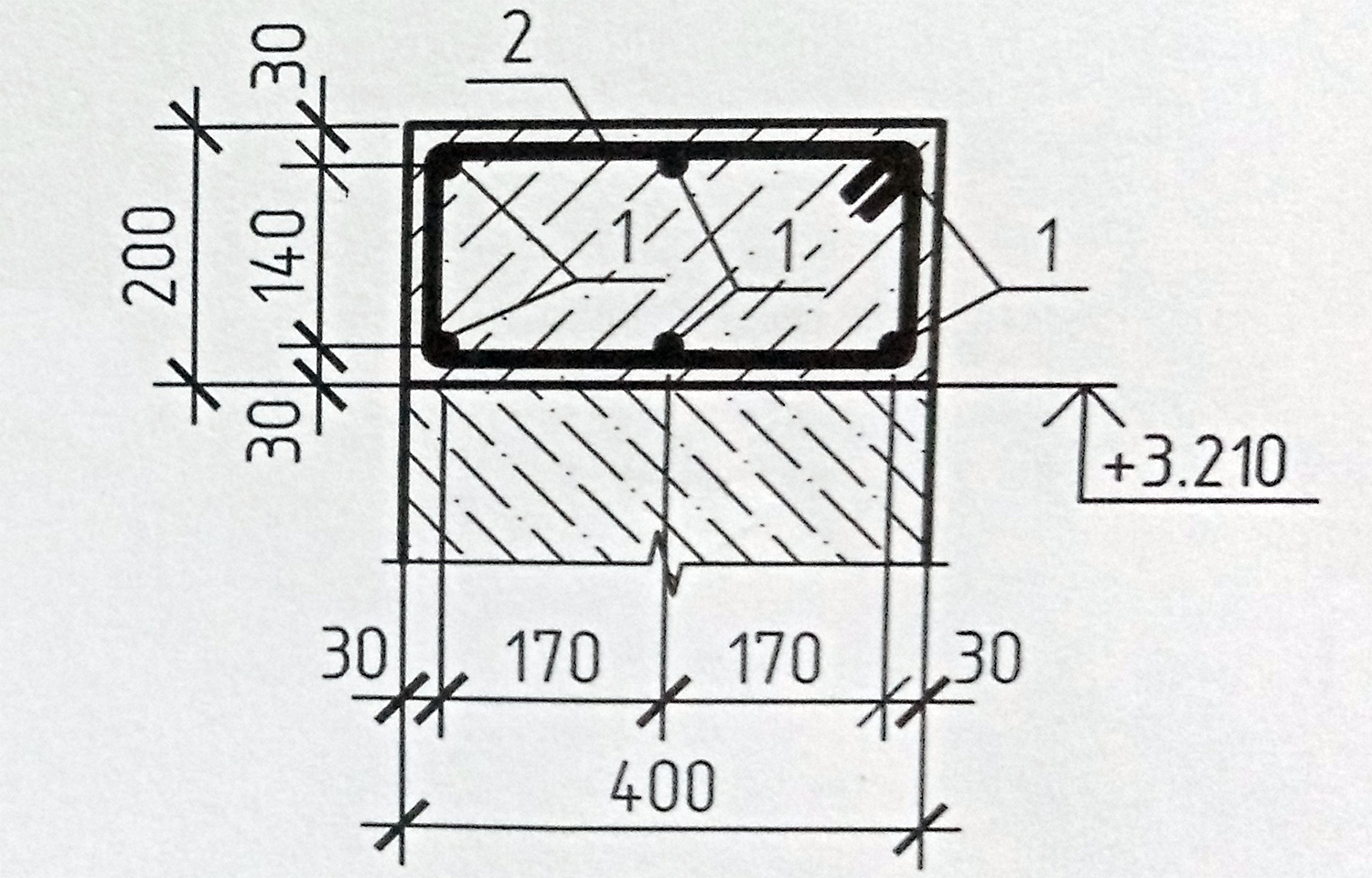

Арматурный каркас представляет собой пространственную конструкцию из 4 – 6 продольно расположенных прутов арматуры диаметром 12 – 14 мм, скреплённых между собой вертикальными и поперечными перемычками.

В качестве вертикальных и поперечных перемычек удобно использовать прямоугольники из арматурной проволоки диаметром 6 мм.

Последовательность действий:

Не следует соединять элементы каркаса с помощью электродуговой сварки. Металл каркаса в месте сварки перегревается и теряет свои прочностные свойства. Также не стоит стремиться связывать соединения толстой проволокой и как можно прочнее.

Скрутки должны обеспечить целостность каркаса при транспортировке и заливке бетоном. После застывания бетон прочно схватывается с арматурой. Прочность скруток не оказывает никакого влияния на результирующую прочность ростверка.

По длине прутья стыкуются с перекрытием не менее 35 – 40 диаметров арматуры и скрепляются между собой вязальной проволокой. Прутья необходимо стыковать не в одном месте, а в разбег, с некоторым интервалом друг от друга.

Зазор между арматурой и краями бетона должен быть толщиной не менее 50 мм.

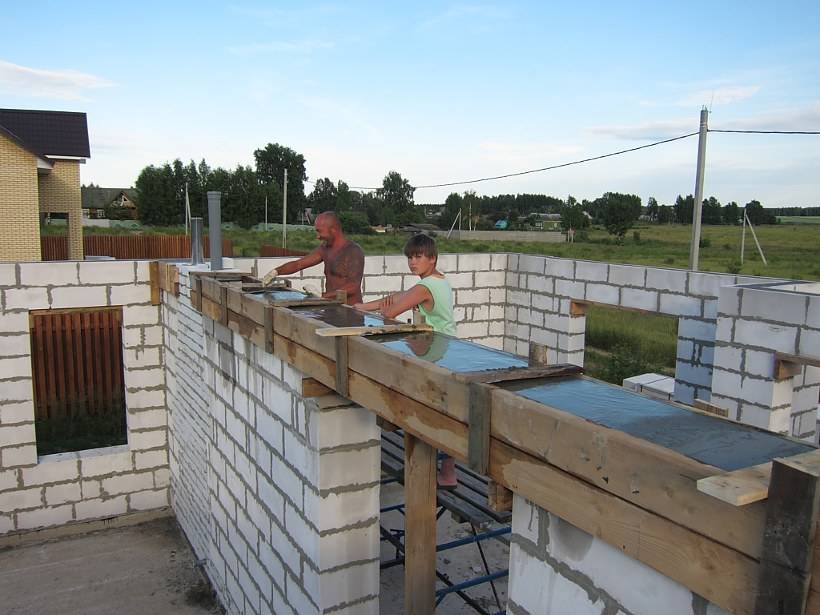

Заливка бетона в опалубку

Бетон можно приобрести либо приготовить самостоятельно с помощью бетономешалки.

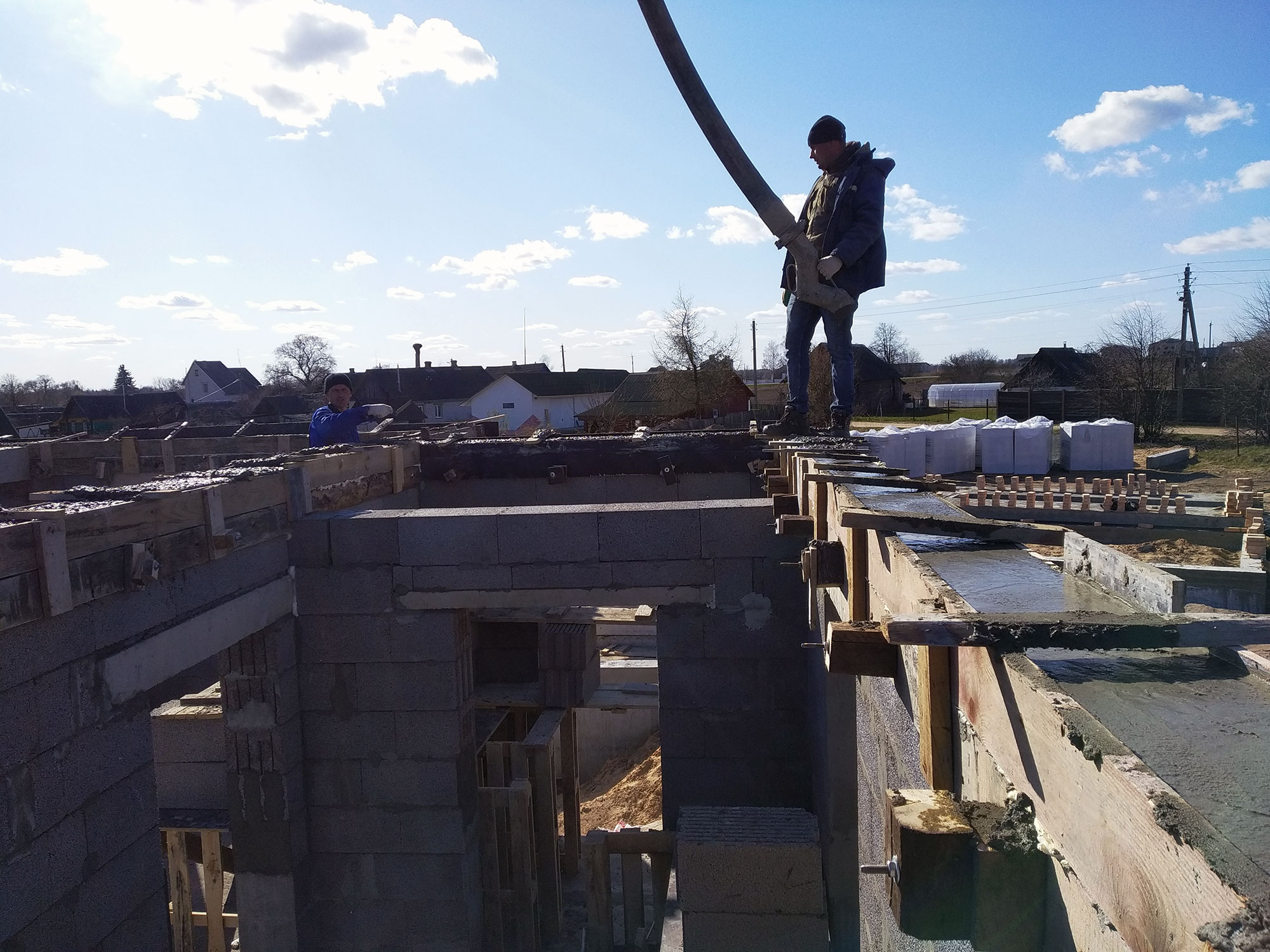

Бетонные работы с привозным бетоном

Совет. При изготовлении бетона в бетономешалке попробуйте применить добавки для бетона. Это не потребует больших затрат, но свойства и качество полученного бетона вас приятно удивят.

Суперпластификаторы придают бетонной смеси текучесть при меньшем количестве воды. Бетон легче заливать, меньшее количество воды обеспечивает большую прочность и морозостойкость.

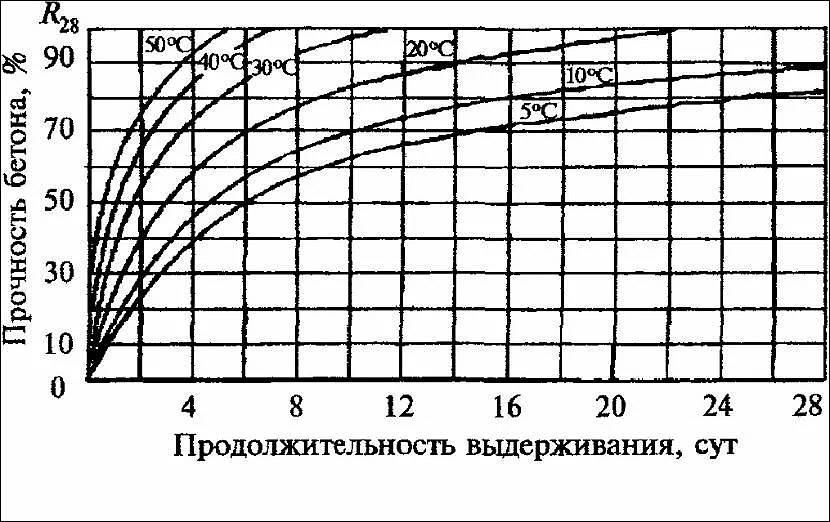

Ускорители набора прочности – через сутки можно снимать опалубку, через двое — трое суток продолжать работы далее. Способ применения – просто добавить в воду при замешивании бетонной смеси.

От предложений приготовить бетон лопатой, думаю, стоит сразу отказаться. Низкое качество бетона, несоблюдение рецептуры приготовления, длительные перерывы в заливке практически гарантированы.

В течение первых суток после заливки бетон необходимо прикрыть от солнечных лучей и защитить от испарения влаги. В дальнейшем периодически поливать поверхность бетонной конструкции водой.

Арматурный каркас для армопояса

Армопояс представляет собой конструкцию из четырех стержней арматуры, которые соединяют перемычками, которые представляют собой кольцевой арматурный каркас. Соединения перемычек в поперечном разрезе представляют собой прямоугольник и квадрат. Для изготовления арматурного каркаса необходима арматура, которая должна быть продольной ребристой.

Армопояс для газобетона с использованием U-блоков

U-блоки укладываются следующим образом:

Укладка производится на верхний ряд кладки, которая обработана клеевой смесью.
В сам U-блок укладывается теплоизоляция, делается это ближе к наружной стене;
Укладывается арматура и заливается бетонная смесь;

Армопояс из перегородочных блоков

Первоначально укладываются перегородочные блоки на саму кладку, которая покрыта клеевой смесью;
В наружные блоки укладывается теплоизоляция
Укладывается арматура и заливается бетон.

Плюс данного способа заключается в том, что перегородочные блоки играют роль несъемной опалубки.

Армопояс с использованием съемной деревянной опалубки

Существует способ изготовления съемной щитовой деревянной опалубки, которая будет служить армопоясом. Данный способ применим при строительстве дома из газобетонных блоков, толщина которых составляет от 200 до 300 мм.

Данная опалубка выполняется либо из досок, либо из фанеры, которые с внешней стороны крепятся перемычками. Ширина такого армопояса не должна превышать толщины стены.

Крепление происходит следующим образом: нижняя часть каркаса закрепляется к стене, выполнить это возможно с помощью саморезов, далее остальное соединяется поперечными стяжками.

Для предотвращения разрыва конструкции внутрь укладывается арматура, а уже затем заливается бетонный раствор.

Армопояс из перегородочных блоков и деревянной опалубки

Установка данной конструкции производится по стандартной схеме установки армопояса, и происходит на верхний ряд кладки на клейкую основу.

Стяжка опалубки шпильками

Одним из вариантов съемной опалубки являются плиты OSB, усиленные деревянными брусками, а также шпильками. После выравнивания опалубки высверливаются отверстия в OSB, ставятся пластиковые трубочки на всю ширину опалубки, и вставляются шпильки, которые далее затягиваются гайками с шайбами.

Шпильки должны располагаться в нижней части опалубки, ведь жидкий бетон создает максимальное давление именно внизу, и шпилька предотвращает выдавливание опалубки. После заливки бетоном и его затвердения, шпильку вытаскивают, трубочку подрезают и заполняют монтажной пеной.

Такой вариант опалубок является очень надежным, но трудоемким. Для большинства случаев хватит деревянных подпорок.

Ошибки и сложности

Процесс формирования армопояса для газобетонных стен хоть и не является технологически сложным, но имеет ряд нюансов, с которыми застройщик должен быть знаком до начала выполнения работ:

В северных и восточных регионах России с низкими зимними температурами наружного воздуха особенное внимание нужно уделить наружной теплозащите армопояса. Для чего с внешней стороны устанавливают блоки, а внутри — опалубочную конструкцию.
Опалубку нужно заливать за один раз.
Для предотвращения растрескивания бетона при высоких температурах наружного воздуха, раствор в опалубке обильно смачивают.
Каркасная конструкция выполняется непрерывной на всех внешних стенках дома.
Накладка продольных стержней для выполнения нахлеста составляет не менее 250 мм.
Каркас сооружается из 2‐х линий по 2 прутка.
Наименьшая толщина продольного прутка — 10 мм.
Рекомендуется применять длинную арматуру по 8 м.
Диаметр поперечного стержня — 8 мм.
Шаг поперечного стержня — 400 мм.
Арматурная конструкции обязана быть защищена бетонным слоем 50 мм.
Продольные и поперечные стержни связываются проволокой мягкого типа, предназначенной для вязания.
На углах продольные элементы загибают, а нахлесты выполняют подальше от угловых сторон.
Каркас обязан располагаться в горизонтальном положении.

Варианты изготовления армопояса

Некоторые строители, в целях экономии, делают армопояс из кирпича. Он представляет собой 4–5 рядов кирпича, между которыми проложена арматура или арматурная сетка. Поскольку кирпичный пояс по прочности уступает бетонному, его можно применять для строительства небольших построек или хозблоков.

Разберем, как правильно сделать армопояс по газобетону методом монолитной заливки. Существует несколько вариантов изготовления армопояса, которые приводятся ниже:

Использование готовых U-блоков

Такие изделия имеются в продаже. В сечении каждого U-блока имеется вырез, куда закладывается арматура и заливается бетон. Толщина одной стенки составляет — 10 см, а второй — 5 см. U-блоки устанавливаются на обычный клей для газобетона вначале по углам стены, а затем соединяются в один ряд. Блоки ставятся более толстыми сторонами на наружную стену строения.

Над дверными и оконными проемами монтируются деревянные перемычки, которые крепятся вертикальными подпорками. Перемычки должны находиться на одном уровне с верхом предыдущего ряда газоблоков.

Данный способ отличается легкостью и быстротой монтажа, но не обладает популярностью ввиду дороговизны U-блоков. Как вариант, можно самостоятельно изготовить U-блоки, вырезав в них ножовкой средние части.
