Чугунные радиаторы - технические характеристики отопительных приборов + Видео

Особенности радиатора МС-140-500

Радиаторы чугунные МС-140 с межосевым расстоянием 500 мм предназначены для обогрева зданий любого назначения, начиная от частных жилых домов и заканчивая промышленными и производственными постройками. Они обладают неплохой теплоотдачей и стойкостью к агрессивному теплоносителю. Чугунные «гармошки» упрямо не хотят покидать рынок отопительного оборудования, так как они считаются самыми неприхотливым видом радиаторов.

Чугунные батареи являются одними из самых долговечных. Это обусловлено физическими и химическими качествами металла.

Главным достоинством чугунных батарей является их продолжительный срок службы. Чугун неохотно вступает в реакцию с водой и агрессивными соединениями, хорошо сопротивляясь коррозии. Не подвержен ей и верхний слой, защищенный грунтовкой и краской. Даже при отсутствии внешней защиты чугун практически не портится и не истончается. Доходит до того, что в некоторых случаях эти радиаторы могут пережить по сроку службы само здание.

Теплоотдача чугунных радиаторов МС-140 с межосевым расстоянием составляет от 140 до 185 Вт на одну секцию. Это довольно приличный показатель, что позволяет чугуну успешно конкурировать с другими типами батарей отопления. Сегодня чугунные батареи выпускаются многими отечественными заводами и не собираются покидать прилавки сантехнических магазинов.

Отличия технических характеристик чугунных батарей отопления от других популярных видов батарей.

Какими достоинствами обладают чугунные радиаторы МС-140-500?

Стойкость к агрессивному теплоносителю – централизованные системы отопления не щадят даже самые выносливые современные радиаторы. Чугун же практически не вступает в реакцию с едкими и агрессивными соединениями;
Большая внутренняя емкость – благодаря этому радиаторы практически никогда не забиваются и не засоряются. Также внутренний объем способствует уменьшению гидравлического сопротивления;
Продолжительный срок службы – гарантия от производителей достигает 10-20 лет. Что касается реального срока службы, то он составляет до 50 лет и даже больше, нужно лишь грамотно ухаживать за батареями и вовремя их подкрашивать;
Длительное сохранение тепла – если отопление отключится, чугун еще долго будет сохранять и отдавать тепло, обогревая помещения и комнаты;
Доступная стоимость – цена на чугунные радиаторы МС-140-500 стартует с отметки в 350-400 рублей за одну секцию (в зависимости от производителя).

Перечислим несколько недостатков:

Одним из главных минусов чугунных батарей является неустойчивость к гидроударам, здесь они уступают биметаллическим собратьям.

Большой вес – пожалуй, это один из самых важных недостатков. Одна секция весит свыше 7 кг, из-за чего вес батареи из 10 секций составляет свыше 70 кг;
Сложность в монтаже – если алюминиевый или стальной радиаторы можно смонтировать самостоятельно, то над чугунной батареей придется потрудиться вдвоем-втроем. К тому же, для крепления к стене нужен хороший выносливый крепеж (да и сами стены не должны рассыпаться под тяжестью батарей);
Отсутствие стойкости к высокому давлению – чугунные батареи ориентированы на эксплуатацию в составе автономных отопительных систем (допускается монтаж в малоэтажных домах, подключенных в централизованным системам).

Также мы можем выделить в качестве недостатка чугунных батарей МС-140 их высокую инерционность – от подачи теплоносителя до прогрева системы проходит много времени.

Чугунные радиаторы МС-140 могут эксплуатироваться в составе автономных и централизованных системах отопления с максимальным давлением теплоносителя до 9-10 атмосфер. Температура теплоносителя может достигать +120-130 градусов – чугун остается стойким к таким температурным перегрузкам. Главное, не подвергать его сильным ударам, иначе он может расколоться.

Радиаторы МС-140 могут эксплуатироваться в системах с естественной и принудительной циркуляцией теплоносителя. Система может быть открытой или закрытой – чугун может работать в любых условиях. Главное, чтобы параметры отопления не превышали указанные в паспортных данных значения. Трудность в эксплуатации вызывается лишь необходимостью регулярного ухода – следите за состоянием красочного покрытия и не допускайте образования очагов коррозии.

Недостатки чугунных радиаторов

Несмотря на все вышеперечисленные достоинства, радиаторы из чугуна имеют также и некоторые недостатки, среди которых особенно важно упомянуть следующие:

в процессе долгой эксплуатации внутри агрегатов накапливается ржавчина;
поверхность теплоотдачи оборудования является небольшой, а теплопроводность чугуна весьма низкая, поэтому для того, чтобы качественно обогреть жилое помещение, отопительные батареи чугунные должны состоять из не менее чем десяти секций;
ввиду того, что масса теплоносителя и самих батарей из чугуна в системе централизованного отопления в многоквартирном доме является очень большой, обязательно потребуется монтаж объемной системы труб, которые не получится скрыть в стене;
из-за того, что объем теплоносителя является очень большим, время на обогрев помещения потребуется очень много. А повышенная инерционность чугунного оборудования не позволит оснастить радиатор механизмом регулирования производимого тепла;
подобные устройства довольно тяжело монтировать в уже готовые отопительные системы, оборудованные автоматическими приспособлениями, что не позволяет контролировать расход топлива;
скорость передачи тепла в чугунную батарею является совсем небольшой.

Описание отопительных приборов

Радиаторы

Основная статья: Радиатор отопления

Радиатор — конвективно-радиационный отопительный прибор, состоящий либо из отдельных колончатых элементов — секций с каналами круглой или эллипсообразной формы, либо из плоских блоков с каналами колончатой или змеевиковой формы.

Радиаторы чугунные секционные — широко применяемые отопительные приборы — отливаются из серого чугуна в виде отдельных секций и могут компоноваться в приборы различной площади путём соединения секций на ниппелях с прокладками из термостойкой резины. Основные достоинства чугунных секционных радиаторов — хорошая теплоотдача и выдерживают относительно высокое давление теплоносителя. Большой диаметр проходного отверстия и малое гидравлическое сопротивление большинства чугунных радиаторов позволяют успешно использовать их в системах с естественной циркуляцией. Недостатки чугунных радиаторов — трудоемкость монтажа, не самый привлекательный внешний вид и большая тепловая инерция.
Алюминиевые секционные радиаторы имеют очень хорошую теплоотдачу, низкую массу и привлекательный дизайн. К недостаткам можно отнести то, что они подвержены коррозии, которая усиливается при наличии в системе отопления гальванических пар алюминия с другими металлами.
Биметаллические секционные радиаторы (имеющие алюминиевый корпус и стальную трубу по которой движется теплоноситель) сочетают в себе достоинства алюминиевых радиаторов — высокая теплоотдача, низкая масса, хороший внешний вид и, кроме того, при определенных условиях имеют более высокую коррозийную стойкость и обычно рассчитаны на большее давление в системе отопления. Их основной недостаток — высокая цена. Благодаря тому, что эти радиаторы способны выдержать большое давление, они могут использоваться в городских квартирах.
Стальные панельные радиаторы наиболее часто используются при индивидуальном отоплении. Стальные панельные радиаторы обладают небольшой тепловой инерцией, а значит, с их помощью легче осуществлять автоматическое регулирование температуры в помещении.

Гладкотрубные приборы

Гладкотрубный прибор — прибор, состоящий из нескольких соединенных вместе стальных труб, образующих каналы колончатой (регистр) или змеевиковой (змеевик) формы для теплоносителя.

Конвекторы

Конвектор — прибор конвективного типа, состоящий из двух элементов — ребристого нагревателя и кожуха. Конвектор передает в помещение конвекцией не менее 75 % полного количества тепла. Кожух декорирует нагреватель и способствует повышению скорости естественной конвекции воздуха у внешней поверхности нагревателя К конвекторам относятся также плинтусные отопительные приборы без кожуха.

Ребристые трубы

Ребристой трубой называется открыто устанавливаемый отопительный прибор конвективного типа, у которого площадь внешней теплоотдающей поверхности не менее чем в 9 раз превышает площадь внутренней тепловоспринимающей.

Как рассчитать объем комнаты?

Если учитывать тепловой поток комнаты, но нужно определять не ее площадь, а объем. Объем умножается на величину теплового потока комнаты, а полученный параметр делится на 160 Вт, то есть мощность одной секции.

Объем комнаты также следует считать, если потолок в ней выше 3 метров. В этом случае расчеты должны исходить из того, что на обогрев одного кубического метра воздуха требуется 40 Вт мощности батареи.

Если комната находится в угловой части здания, на первом или последнем этаже панельного дома или в ней больше одного окна, то требуемую для отопления мощность следует умножить на коэффициент 1,2.

Необязательно, чтобы требуемое количество секций было в одной батарее. Если их нужно много, то можно просто установить в разных частях комнаты несколько небольших радиаторов. Так тепло будет распределяться по комнате гораздо эффективнее и нагрузка на стены будет меньше.

Перед покупкой и монтажом чугунной батареи для отопления квартиры или дома обязательно посчитайте необходимое количество секций. И помните, что в этом случае лучше перестраховаться, чем купить радиатор недостаточной мощности.

Характеристики чугунных радиаторов: преимущества и недостатки

Чтобы понять причины популярности чугунных радиаторов на протяжении столь продолжительного периода времени, стоит рассмотреть их основные характеристики. Некоторые свойства дают им преимущество перед другими видами батарей:

Долговечность. Производители гарантируют минимальный срок службы чугунных батарей отопления от 10 до 30 лет, однако практика показывает, что в действительности он достигает 50-80 лет.
Чугунные радиаторы отопления рассчитаны на давление от 18 атмосфер и выше, что делает возможной установку в высотных домах.
Средняя стоимость одной секции стандартной модели МС-140 с межосевым расстоянием 500 мм составляет от 270 до 400 рублей и является самой низкой по сравнению с другими отопительными приборами (для сравнения одна секция биметаллического радиатора РБС российского производства стоит около 900-1000 рублей).
Устойчивость к физическим и химическим воздействиям. Высокий водородный показатель, кислотность, присутствие в теплоносителе твердых частиц или ржавчины не оказывают серьезного влияния на работоспособность прибора.
Устойчивость к коррозии. В результате контакта с водой на поверхности чугуна образуется оксидная пленка (сухая ржавчина), защищающая его от дальнейшего распространения ржавчины. Если же чугун ржавеет в каком-то определенном месте, это может свидетельствовать о появлении трещины или дефекте в литье.
Устойчивость к высоким температурам (до 150°C), возможность использования в системах парового отопления.

Некоторые свойства можно отнести одновременно и к положительным, и к отрицательным в зависимости от конкретных условий:

Большое сечение проточной части батареи. С одной стороны, проходы большого диаметра делают возможной установку в открытых гравитационных системах отопления, проходы дольше забиваются, промывать батареи требуется реже. С другой стороны, одна секция МС-140/500 вмещает до 1,45 литров жидкости, объем используемого теплоносителя увеличивается в разы по сравнению с алюминиевыми и стальными приборами, что требует применять для подвода трубы большего диаметра. В индивидуальных системах для нормальной циркуляции требуется установка мощных циркуляционных насосов, а на первичный разогрев такого объема котлу потребуется гораздо больше времени.
Инертность. Чугунные батареи отопления долго разогреваются до рабочей температуры и долго сохраняют остаточное тепло. При перепадах температуры теплоносителя в системе центрального отопления такое свойство является преимуществом, но в индивидуальном отоплении инертность усложняет применение автоматических систем регулировки и требует больших затрат энергии на первоначальный нагрев.
Основной способ передачи тепла – излучение (до 70%). По сравнению с конвекционным способом нагрев помещения происходит медленнее, но при этом воздух не пересыхает и остается более чистым и комфортным для дыхания.
Устаревший дизайн. Чугунные батареи старого образца действительно выглядят не очень приглядно, но разнообразие современных моделей позволяет удовлетворить любой вкус.

Серьезных недостатков не так много, но они зачастую становятся главной причиной отказа от приобретения радиаторов этого вида:

Теплоотдача чугунных радиаторов отопления ниже, чем у алюминиевых, биметаллических или стальных батарей того же размера. Тепловая мощность чугунных радиаторов отопления составляет всего 80-160 Вт для одной секции при температуре теплоносителя 90°C, в то время как у алюминиевых батарей этот показатель находится в пределах 170-210 Вт при тех же условиях. Причин этому несколько: теплопроводность серого чугуна равняется всего 50 Вт/(м*К) (при 202-236 Вт/(м*К) у алюминия), а площадь теплоотдачи одной секции – 0,1-0,25 м² (при 0,4-0,6 м² у алюминиевых).
Вес 1 секции чугунной батареи МС-140 достигает 7,1 кг, что усложняет транспортировку и установку приборов. Однако и эту проблему можно решить, установив чугунный радиатор на декоративные ножки.

Импортные радиаторы на порядок дороже отечественных

Новые образцы батарей и их особенности

Новое поколение чугуна продолжает занимать свою нишу на рынке отопительных систем и приборов. Отказываясь от использования таких батарей из-за его низкого коэффициента теплоотдачи, не стоит забывать о его высокой стойкости к коррозийным процессам, что помогает экономить на замене секций. Современные изделияготовы выдерживать большие давления теплоносителя, это весомый довод в пользу для тех, кто ежегодно производит опрессовку системы, а увеличенное сечение внутренних каналов радиатора способствует уменьшению отложения накипи.

Многие модели радиаторов легко монтируются, можно заменять неисправные секции и увеличивать их число.

Улучшился внешний вид, есть батареи с дизайном, мало отличающиеся от современных алюминиевых или биметаллических радиаторов, не забыты и традиции прошлых лет — довольно популярны чугунные ретро радиаторы. Новейшие разработки радиаторов отлично смотрятся и хорошо вписываются в современный интерьер. Многие образцы являют собой чудо художественного замысла и могут рассматриваться как произведения искусства.

Правда, внешний вид может привнести сложности в его технологическое воплощение. Батарея нестандартной формы может потребовать дополнительных условий монтажа и средств на ее содержание, потому что просто покрасить — здесь не вариант.

ЧБ нового поколения в качестве теплоносителя используют пар, горячую воду и антифриз. При использовании пара в специальном котле вода разогревается до состояния пара, и по трубам поступает в радиаторы.

Более распространена водная система, где по трубам бежит горячая вода, которая, охлаждаясь, возвращается в систему, затем опять нагревается. Здесь теплоносителем выступает техническая вода с определенными параметрами, а замкнутая циркуляция в системе позволяет её экономить.

Применение антифриза, имеющего уникальные характеристики, осуществляется там, где есть вероятность размораживания отопительной системы. Необходимо помнить, что автомобильный антифриз не должен применяться, его использование может навредить физическому здоровью людей, он не отвечает всем пунктам требований пожарной безопасности. Следует приобретать только специально предназначенные для отопительных систем антифризы. Они, как правило, основаны на пропиленгликоле, невысоко токсичны и имеют отличные качественные характеристики.

Размеры и вес чугунных радиаторов отопления

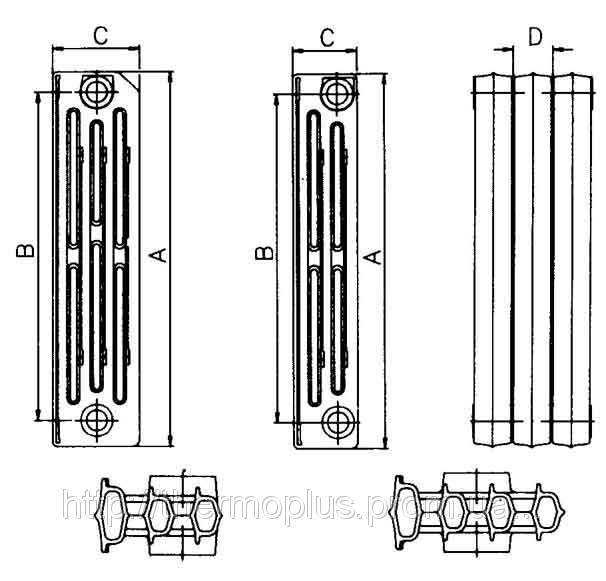

Параметры чугунных радиаторов на примере отечественного изделия МС-140 следующие:

высота – 59 сантиметров;
ширина секции – 9,3 сантиметра;
глубина секции – 14 сантиметров;
емкость секции – 1,4 литра;
вес – 7 килограммов;
мощность секции 160 ватт.

Со стороны владельцев недвижимости можно услышать нарекания, что довольно сложно переносить и устанавливать радиаторы, состоящие из 10 секций, вес которых достигает 70 килограммов, но радует, что такая работа в квартире или доме делается один раз, поэтому размеры чугунных радиаторов отопления необходимо правильно рассчитать.

Поскольку количество теплоносителя в такой батарее составляет всего 14 литров, то, когда тепловая энергия поступает из котла автономной отопительной системы, тогда придется оплачивать лишние киловатты электроэнергии или кубометры газа.

История чугунных батарей отопления

Франц Карлович Сан-Галли — изобретатель чугунной батареи

Впервые чугунная батарея была отлита в 1855 году в Санкт-Петербурге на фабрике российского промышленника и предпринимателя прусско-немецкого происхождения Франца Карловича Сан-Галли. Его завод специализировался на производстве оборудования для отопления и водоснабжения.

Новому отопительному прибору было дано название «хайц кёрпер» (heizkörper), что в переводе с немецкого означает «горячая коробка». Она состояла из труб большого диаметра и вертикальных дисков.

150-летний юбилей изобретения чугунной батареи был отмечен знаменательным событием. 19 октября 2005 года на стене проходной Самарской ГРЭС был установлен бронзовый памятник радиатору отопления, который состоял из самого отопительного прибора, сидящей на подоконнике кошки, окна и шторы. Прообразом батареи послужили поныне функционирующие старые радиаторы в здании Самарского художественного музея, которые были сделаны около 100 лет назад (примерно 1914-1915 год).

Памятник был изготовлен скульптором из Самары Николаем Куклевым. Автором же самого образа являются жители Самары, которые, после объявления конкурса, присылали в редакции местных газет фотографии своих питомцев, сидящих на подоконниках. На основании этих фотографий и была создана скульптура. Об открытии памятника писали многие российские и зарубежные издания, в том числе NBC, ВВС и другие.

Бронзовая скульптура на проходной Самарской ГРЭС

Расчет теплоотдачи

В первую очередь рекомендуется обратить внимание на имеющийся техпаспорт, который прилагается к каждому изделию этого типа. В нем можно найти необходимую информацию касательно тепловой мощности одной секции изделия. Приведенные цифры нуждаются в существенной корректировке

Теплоотдача биметаллических радиаторов отопления, как и алюминиевых, имеют превосходные показатели мощности, при этом суждение основывается на общеизвестном факте того, что изделия из меди имеют превосходный уровень теплоотдачи, равно как и алюминиевые. У них высокий показатель теплопроводности, при этом теплоотдача зависит от множества иных факторов

Приведенные цифры нуждаются в существенной корректировке. Теплоотдача биметаллических радиаторов отопления, как и алюминиевых, имеют превосходные показатели мощности, при этом суждение основывается на общеизвестном факте того, что изделия из меди имеют превосходный уровень теплоотдачи, равно как и алюминиевые. У них высокий показатель теплопроводности, при этом теплоотдача зависит от множества иных факторов.

Теплоотдача радиатора отопления умножается на поправочный коэффициент, принимаемый в зависимости от значения DT

Указанная в паспорте цифра верная только в том случае, если разница между температурой подачи и обработки равняется 70°С.

При помощи формулы вычисления производятся таким образом:

Инструкция может иметь различные обозначения. Зачастую упоминается лишь разница в 70°С и не более того.
