Виды деревянных балок перекрытия – расчет балки на изгиб, прочность и нагрузку

Высчитываем на прочность

После сбора нагрузок на балки перекрытия, необходимо проверить правильность выбранного сечения материала. Для этого потребуется провести несложный расчёт в соответствии со следующим алгоритмом:

Основная формула проверки прочности подобранного сечения по предельному состоянию 1 группы регламентируется СП 64.13330.2017 «Деревянные конструкции» и выглядит как:

Изгибающий момент М в стандартной балке, шарнирно опёртой по двум концам, вычисляется из элементарной формулы сопромата:

В данном примере составляет 224,75 кг/м, а l – пролёт, который перекрывает балка – 6 м.

M = 224,75 кг/м x 62 / 8 = 1011,375 кг*м, или 10113750 Н*мм.

Расчётное сопротивление древесины RИ представляет собой произведение нормативного показателя данной величины, приведённой выше, с учётом ряда коэффициентов надёжности.

Следовательно, при Rn для сосны 79,3 МПа (Н/мм2),

RИ = 79,3 x 0,6 x 0,9 x 0.86 x 0,9 = 32,76 Н/мм2.

Из формулы условия прочности M / Wрасч < RИ, при известных значениях М и RИ, легко вывести Wрасч = M / RИ, то есть

Wрасч = 10113750 Н*мм / 32,76 Н/мм2 = 308723 мм3.

Далее, исходя из известных параметров поперечного сечения деревянной балки b и h, которые оставляют 100 мм и 200 мм, соответственно, можно найти величину момента сопротивления фактического сечения по формуле: W = bh2/6 = 100 x 2002 / 6 = 666667 мм3.

При сравнении этих двух величин, видно, что показатель фактического момента сопротивления сечения почти в 2 раза превышает минимально допустимый параметр, и балка выдержит все приложенные к ней нагрузки, с учётом понижающих коэффициентов.

Если расчётный показатель оказался меньше, необходимо назначить новые габариты сечения и повторно проверить их с учётом приведённых выше формул.

Видео о расчете сечения балок деревянного перекрытия:

Какие балки на пролете метра допускаются нормативами

Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам (после расчёта), если планируется перекрывать проём не более четырех метров.

Для перекрытия длиной в 6 и более метров они уже не подходят.

Деревянная балка более 6 метров: тонкости

Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.

Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.

На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.

Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.

Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

Также для упрощения задачи можно применить готовые таблицы.

Что означает понятие?

Это строительная конструкция дома изготавливается для вертикального зонирования внутреннего пространства дома по высоте, принятия и передачи динамических и статистических нагрузок на нижерасположенные стеновые конструкции и основания здания. Тем самым они гарантируют требуемую конструктивную жесткость здания.

Базовые требования к данному элементу строительства здания:

1. Прочность, конструкция должна выдерживать максимальную нагрузку 400 кг/м2, для цокольных и чердачных перекрытий без постоянного нахождения людей, эти параметры уменьшаются до 200 кг/м2. Балки которые способны выдержать этот вес имеют размеры: с длиной пролета 2.2 м – сечение 150*75 мм; от 2.2 до 3.2 м — 175*100 мм; от 3.2 до 5 м — 225*150 мм.

   Размер сечения балки от ее длины также определяется соотношением 1:24. При длине в 400 см, допустимая высота балки: 400/24 — 170 мм.

2. Теплозащита, коэффициента сопротивления теплопередаче установлена R = 4,95 м2К/Вт.

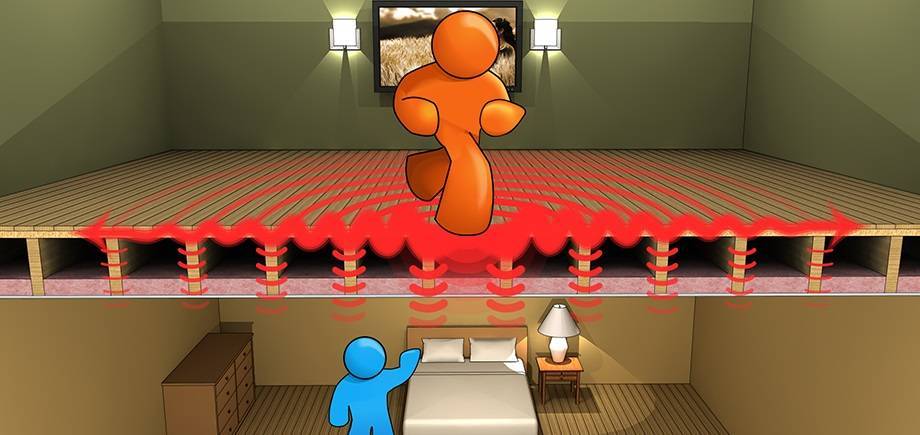

3. По требованиям СНиП индекс изоляции по воздушному шуму должен быть не выше 52.0 дБ, а индекс ударного — 60.0 дБ.
4. Паропроницаемость по утеплителю, зависит от его типа, например, для внутреннего утепления минватой она равна — 0,48 г/(м ч гПа), а для внешнего утепления Пеноплэксом, со стороны подвала на цокольном перекрытии — 0,32 г/(м ч гПа).
5. Плотность по внешнему слою из доски или плиты — 500 кг/м3, по утеплителю минвате – 200 кг/м3.

Сборно-монолитная основа

Сокращенно СМП. Это основа, которая наиболее современная для обустройства перекрытия. Эта конструкция сочетает в себе блоки перекрытия и балки. Использование грузоподъемной техники для конструирования данного перекрытия не требуется. Все конструктивные элементы этого межэтажного перекрытия имеют небольшой вес.

Преимущества использования СМП перед другими видами:

• Монтаж с небольшим количеством рабочих.
• Высокий уровень теплоизоляции в сочетании с использовании при стройки блочного полистиролбетона или ячеистого бетона.
• В отличии от монолитов имеет значительно более легкий вес.
• Сложная форма каркаса здания под перекрытие возможна при применении такого вида перекрытия.

Минусом использования СМП стоит указать долгое формирование основания из блоков и балок.

Шаг для укладки балок 600 мм. Используются специальные продольные балки. Они кладутся между параллельными стенами. Для заполнения используются блоки. Заполняются вручную. И в итоге всех произведенных манипуляций получается несъемная опалубка, которая значительно удобнее съемной.

Следующий этап – это армирование. Для чего используется рифленая арматура. Сетка почти как в монолитном перекрытии, но только одноярусная. Обычно используются прутки 6-8 миллиметровые, а ячейки делаются 100 х 100 мм.

Требования к деревянным брусьям для перекрытий

Помимо бруса, для деревянных балок применяют бревна, обтесанные с трех сторон или сколотые друг с другом доски. Выбирая материал, из которого будет изготавливаться перекрытие, нужно проследить, чтоб на нем отсутствовали сколы, трещины, гниль, следы жизнедеятельности различных паразитов, к примеру, шашеля.

Балки цокольного перекрытия

На качество дерева влияет уровень его просушки, показатель влажности ни в коем случае не должен превышать 14 %, иначе материал будет иметь малую степень прочности, начнет прогибаться под действием нагрузок. Правильно подобранная балка должна иметь толщину не менее 1/24 от ее длины. К примеру, если ее длина 5 м, то ширина должна быть 20 см. Если достичь необходимой толщины сложно, то складывается несколько узких балок в одну.

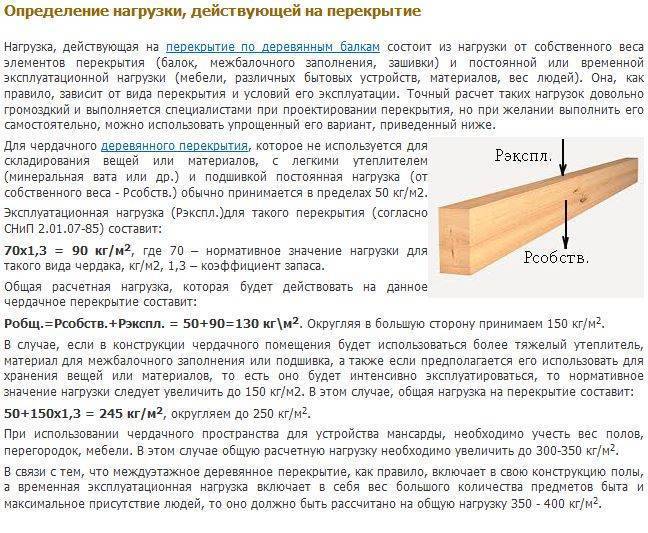

Для расчета нагрузок, действующих на перекрытие, нужно учесть тяжесть самого перекрытия (брус, утеплитель, настил) и добавить к ним усредненные показатели нагрузок от мебели, людей и так далее. Очень часто нагрузку на цокольное перекрытие, выполненное по деревянным балкам, принимают равным 400 кг/м2. Учесть все возможные нагрузки достаточно сложно, поэтому при проектировании к полученным результатам добавляют 30-40 %, чтоб получить запас прочности.

Основы вычислений

Для начала следует понять, что именно требуется рассчитать. Дело в том, что деревянный брус или доска балки под нагрузкой способно изогнуться до определенного предела – эта величина называется пределом прочности – и при дальнейшем увеличении нагрузки сломаться. Под действием нагрузки изогнувшаяся балка может также выскользнуть из креплений. Чтобы избежать этого или хотя бы снизить риск такой неприятности, деревянные балки стараются заделать в кладку дома или прикрепить с помощью кронштейнов, уголков и других видов деталей к деревянной стене дома. Используют также врубку балки в венец стены. Все такие виды фиксации считаются жесткой заделкой.

Вот так примерно выглядит расчетная схема для однопролетной балки, то есть изделие, у которого закреплены только концы. Здесь L – пролет балки, расстояние между опорными точками, Q – распределенная нагрузка, f – величина прогиба.

Основой для расчета предельно допустимого прогиба, как и источником других данных о работе деревянных конструкций, является СП 64.13330.2011. Согласно этому документу, предельный прогиб балки для межэтажных перекрытий не должен превышать 1/250 часть длины пролета.

То есть для балки с длиной 6 м допустимый прогиб составит 24 мм. Если же брать более строгие значения (для штукатурки на потолке и требующих строгой плоскости пола второго этажа напольных покрытий, например, плитки) – 1/350, допустимый прогиб уменьшается до 17 мм.

В целом для вычислений используют формулу f=L/350, при этом длину пролета указывают в миллиметрах.

Таблица 1.1. Допустимый прогиб деревянных конструкций.

Соответственно, при расчете балки на прочность в онлайн-калькуляторе или вручную следует уменьшать сечение только до тех пределов прогиба, которые меньше вычисленного значения.

На иллюстрации выше показана расчетная схема для распределенной нагрузки, то есть такой, которая равномерно распределяется по всей балке. Обычно в жилых помещениях используется именно эта схема. Однако при размещении в комнате мебели или оборудования большого веса, особенно не возле стены (на которую опирается край балки), а на некотором удалении от нее, иногда бывает разумнее использовать схему расчета для сосредоточенной нагрузки.

Вот так примерно создается сосредоточенная нагрузка на балку.

Таблица 1.2. Схемы расчета деревянных балок с одной сосредоточенной нагрузкой.

Здесь и далее Е – модуль упругости древесины Е=100 000 кгс/м2), I – осевой момент инерции балки.

Таблица 1.3. Схемы расчета деревянных балок с двумя сосредоточенными нагрузками.

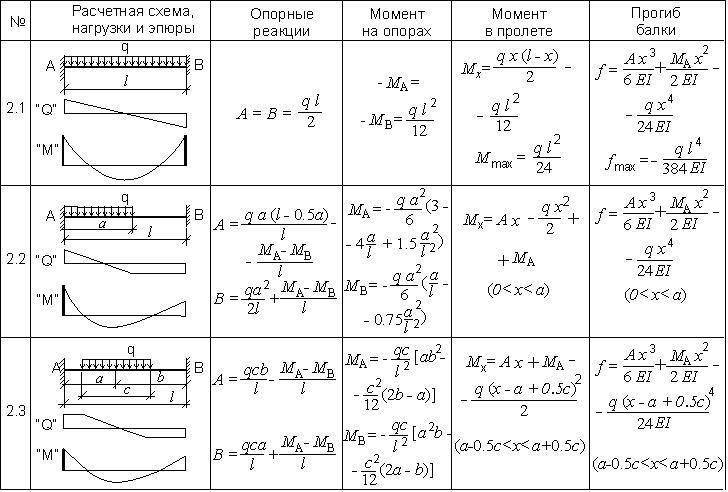

Таблица 1.4. Расчет балки с двусторонним жестким защемлением при равномерно-распределенной нагрузке.

В зависимости от того, куда именно приложены нагрузки и в каком количестве, используется расчетная схема соответствующего типа.

Для бруса, защемленного в стене только одним концом (консольное крепление), используются другие формулы расчета деревянной балки на прочность. Обычно такие вычисления нужны при проектировании навесов на деревянных балках-опорах, больших вылетов крыши и других подобных случаях.

Таблица 1.5. Расчет консольной балки при одной сосредоточенной нагрузке.

Таблица 1.6. Расчет консольной балки при одной неравномерно-распределенной нагрузке.

Таблица 1.7. Расчет консольной балки при одной равномерно-распределенной нагрузке.

Формулы кажутся громоздкими и сложными, но фактически обычному пользователю при расчете деревянных балок перекрытия важно просто представлять себе характер распределения действующих на балку сил и понимать – чтобы соблюсти условия прочности, необходимо правильно выбрать схему приложения нагрузок

Устройство

По назначению данные конструкции разделяются на следующие виды:

• цокольные,
• межэтажные,
• чердачные.

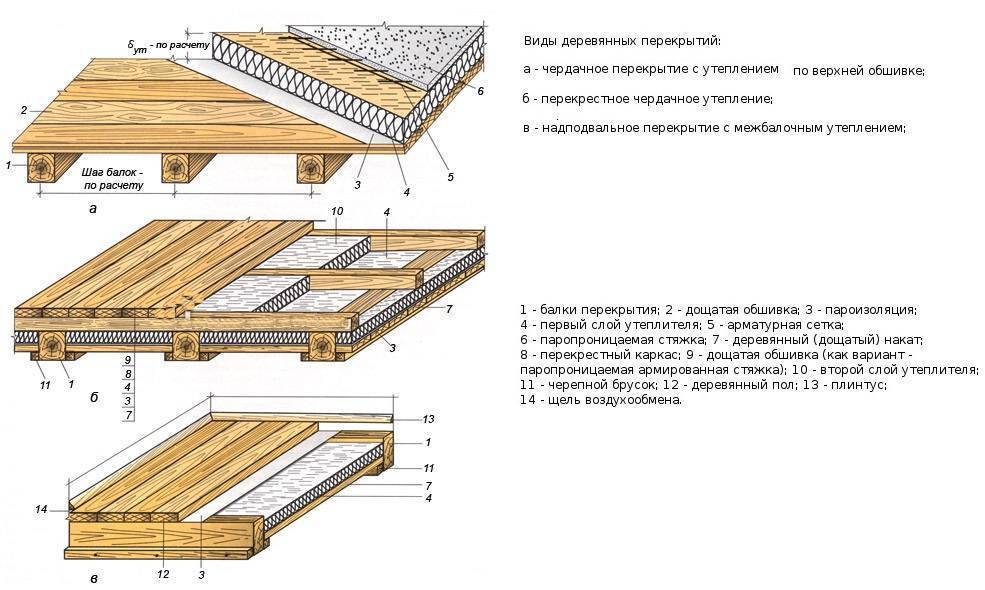

Цокольные и чердачные перекрытия требуют усиленной теплозащиты в силу высоких перепадов температур. Для межэтажных оборудуется качественная шумоизоляция, если на верхнем этаже будут находиться жилые комнаты. Конструктивно они состоят из следующих элементов:

• балки,
• подшивное перекрытие,
• изоляционные слои,
• накат,

Второй способ устройства деревянных перекрытий: между брусьями укладываются плиты минеральной ваты. Затем поперек них прикрепляются лаги, которые обшиваются накатом. Третий способ выполняют, как 2-ой, но добавляют еще 1 слой лаг и утеплитель между ними. Таким способом осуществляется усиление несущей способности всей конструкции.

Если устанавливаются балки перекрытия в деревянном доме, следует учитывать его усадку в течение года после возведения. Избежать деформации вследствие этого можно следующим способом: сочленения брусьев с наружными стенами закрепляются не жестко, а концы брусьев обрезают под 60º. В кирпичных стенах делают по-другому: в процессе возведения предусматривают специальные гнезда для закладки бруса. Между его концом и кирпичом должна находиться пропитанная битумом подкладка.

При монтаже деревянных перекрытий допускается наращивать балки. Для этого в месте соединения двух брусьев запиливают замок длиной 0,5-1 м. Элементы скрепляют между собой болтами. Конструкция будет более надежной, если концы наращенного бруса расположить на стене фасада. Кроме этого их надо пропитать битумом, а практически незаметное свободное пространство заложить утеплителем.

В целом конструкция перекрытия выглядит следующим образом:

• крайние балки располагаются на опорном брусе (мауэрлате) или на верхней металлической обвязке;
• следующие укладываются с шагом минимум 0,5 м (шаг тем меньше, чем больше длина пролета);
• крепление к срубу осуществляется при помощи надставок, прикрепленных болтами;
• между надставками при помощи длинных гвоздей закрепляются вкладыши.

Надставки применяются в случаях, когда уже уложена теплоизоляция, например, плиты минеральной ваты. Монтаж утеплителя снизу вверх осуществить легче и быстрее, поэтому часто используется такой прием. Для надставок берут брус 100 мм.

Разновидности деревянных перекрытий

Классический способ монтажа основан на устройстве несущей части из балок и заполнения пустого пространства. Для этого сбивают накат, состоящий из прилегающих плотно друг к другу щитов или досок. Следует отметить, что для работ часто используется не цельный или клееный брус, а деревянная двутавровая балка для перекрытий, отличающаяся легким весом и высокой прочностью. При помощи такой балки можно осуществить быстрый монтаж перекрытий.

Сама конструкция двутавровой балки делает ее отличным материалом для возведения каркасных домов. Таким образом, весь каркас и перекрытия собираются из одного материала, при этом монтаж не требует применения тяжелой техники. Конструкция двутавровой балки состоит из следующих элементов:

• доски-полки из прочной древесины обеспечивают хорошие несущие характеристики;
• пространство между ними занимает плита OSB; она удешевляет себестоимость изделия, уменьшает вес, что благоприятно сказывается на общем весе дома и его давлении на фундамент.

В заключение следует отметить преимущества деревянных перекрытий для частного домостроения. Домовладельцу не надо нанимать тяжелую технику вследствие небольшого веса бруса. Затраты на строительство минимальные, так как брус и доску можно приобрести из хвойных пород. Материал обладает высокими звукоизолирующими и теплосберегающими свойствами. Крепления осуществляются болтами или длинными гвоздями, что также является легким, быстрым и удобным способом монтажа.

Чтобы перекрытие было максимально надежным, следует подбирать точные размеры балок, используемых для работы. Так, например, расчет деревянных балок – неизменная часть работы перед их изготовлением, в расчет при этом берут длину балок и их сечение. Длина как деревянных, так и металлических балочных конструкций, зависит от ширины планируемого перекрытия, а сечение нужно просчитывать в зависимости от шага, нагрузки и длины пролета.

В Интернете можно найти специальные онлайн калькуляторы, помогающие выполнить расчеты онлайн, но далеко не все доверяют калькулятору, поэтому мы расскажем, по каким формулам и как именно производится расчет балок перекрытия.

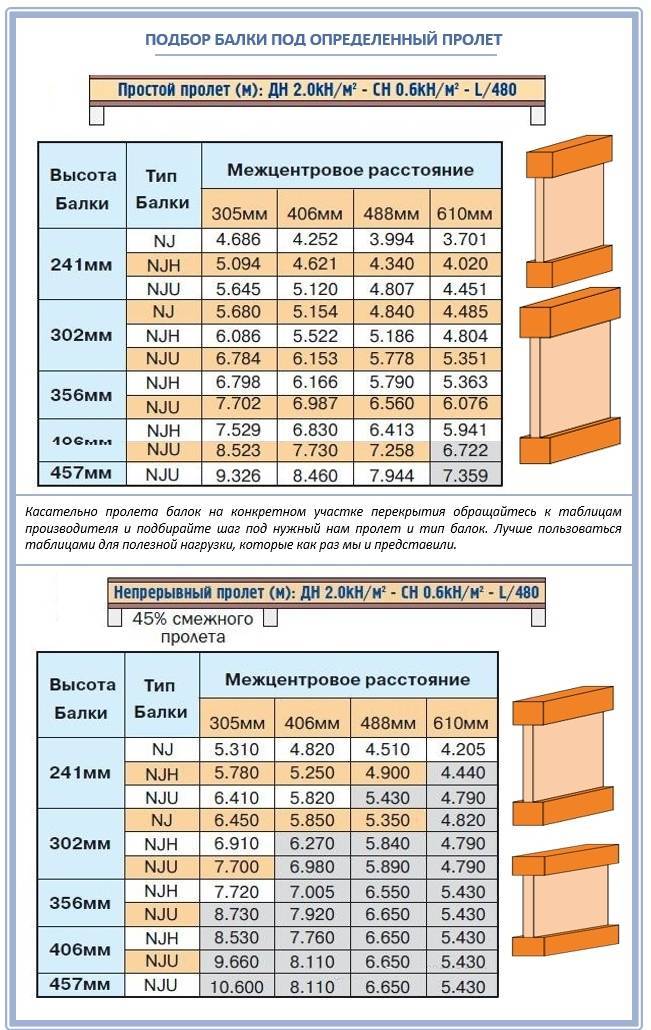

Калькулятор подбора деревянных двутавровых балок

SIA I-beams производит износоустойчивые деревянные двутавры. Такие балки показали себя как незаменимый стройматериал при строительстве зданий в Северной Америке, понемногу они начинают завоевывать и рынки Европы.

Чтобы правильно произвести расчет необходимого количества балок, мы создали расчетный калькулятор, который вам поможет быстро и удобно рассчитать шаг между балками и их тип в зависимости от расстояния между стенами и от нагрузок в конкретном случае.

Как пользоваться калькулятором:

1. Вводим расчетную длину пролета . Для балок перекрытия — это наибольший пролет, т.е. наибольшее расстояние между соседними стенами, на которые опирается балка. Для стропил кровли – это горизонтальное расстояние (проекция мест опоры, обычно расстояние между осями) между местами опора балки (сама балка длиннее, чем эта проекция, т.е. чем больше угол, тем длиннее балка).
2. Для стропил кровли вводим угол наклона . Угол наклона – наклон стропил к горизонтали.
3. Вводим шаг – это межцентровое расстояние между соседними балками.
4. 4. Можно изменить постоянную нагрузку . В соответствии с нормативом EN 1991, постоянную нагрузку рассчитывают по плотности конструкции пола/перекрытия/крыши, помноженной на коэффициент надежности. Согласно EN 1990,коэффициент надежности для постоянных нагрузок — 1,35, а для временных — 1,5.
5. Можно изменить временную нагрузку . В соответствии с нормативом EN 1991, величины временной нагрузки принимаются в зависимости от предполагаемого использования перекрытия. Для перекрытий жилых помещений можно принимать временную нагрузку 200 kg/m2. При расчете стропильной системы нагрузки от снега принимаются согласно LBN-003-1, таблица 16.2. Для Риги это равняется 125 kg/m2.

   *В расчетном калькуляторе включено определение расчетной нагрузки при соответствующих коэффициентах надежности: согласно EN 1990 для постоянных нагрузок это — 1,35 а для временных нагрузок — 1,5. В калькулятор вводятся нагрузки без учета коэффициентов надежности. – это повторение из п.4.

   *Величина используемой расчетной нагрузки будет индивидуальной — в зависимости от конкретной ситуации.

6. Когда все упомянутые данные введены в таблицу, можно ознакомиться с результатом. Внизу находится табличка с имеющимися в нашем ассортименте балками. Зеленым цветом закрашены все балки, которые можно использовать, а красным – несущая способность которых не соответствует заданным вами параметрам. Чтобы изменить результат, советуем изменить шаг балок.

Устройство чистых полов

6.6.1 Общие требования

6.6.1.1 Чистый пол должен предусматриваться во всех жилых помещениях.

6.6.1.2 В случаях, когда водопроницаемый чистый пол в помещениях ванных комнат, кухонь, прихожих и постирочных кладется по черному полу, который может повреждаться водой, под чистый пол следует укладывать гидроизолирующее покрытие с водопроницаемостью не более 0,068 мг/(Па×ч×м2), определяемой испытанием в соответствии с ГОСТ 26589.

6.6.1.3 Деревянные лаги, на которые укладывается настил чистого пола на бетонную плиту по грунту, должны иметь сечение не менее 18 ´ 38 мм и быть пропитанызащитным составом для древесины.

6.6.2 Основание плитного типа для пола

6.6.2.1 Основание плитного типа, укладываемое на черный пол, предусматривается при необходимости обеспечить ровную поверхность под чистое покрытие пола, например, когда черный пол выполнен из пиломатериалов, а покрытие предусмотрено из упругих материалов, паркета, керамической плитки или предусмотрена укладка напольного покрытия из нетканого синтетического волокна или покрытия коврового типа.

6.6.2.2 Основание плитного типа должно иметь толщину не менее 6 мм и должно быть выполнено из твердой фанеры, твердых древесно-волокнистых, древесно-стружечных, цементно-стружечных или гипсоволокнистых плит.

Основание плитного типа под наклеиваемую керамическую плитку должно иметь толщину не менее 6 мм, если балки под черным полом расположены с шагом менее 300 мм, и не менее 10 мм при шаге более 300 мм.

6.6.2.3 Основание плитного типа должно крепиться к черному полу скобками, половыми гвоздями или самонарезающими винтами, расположенными с шагом не более 150 мм по краям и 200 мм в других местах.

Гвозди для прибивания основания плитного типа должны быть длиной не менее 20 мм для основания пола толщиной 6 мм и не менее 25 мм для основания пола толщиной 8 мм.

Скобки для крепления основания плитного типа должны иметь:

– толщину стержня не менее1,2 мм и ширину наружной соединяющей части 4,0 мм;

– длину забиваемого стержня не менее 25 мм при толщине основания пола 6 мм и не менее 30 мм при большей толщине основания пола.

6.6.2.4 Если основание плитного типа устанавливают по черному полу из фанеры, древесно-волокнистых, древесностружечных, цементно-стружечных, гипсоволокнистых плит, то стыки плит основания должны быть смещены на 200 мм относительно стыков в находящемся подними черном полу.

6.6.2.5 Все отверстия, трещины или другие видимые дефекты на поверхности плит основания пола под приклеиваемыми к ним упругими или керамическими покрытиями должны заделываться, чтобы дефекты не проявлялись на поверхности чистого пола.

6.6.3 Дощатый пол

6.6.3.1 Толщина дощатого пола должна соответствовать таблице 6.5.

Таблица 6.5

Типы дощатого пола	Максимальное расстояние между балками перекрытия, мм	Минимальная толщина настила, мм
с черным полом	без черного пола
Шпунтованные доски из древесины твердых пород (для применения только внутри зданий)	400	16	19
600	16	32
Шпунтованные доски из древесины мягких пород (для применения внутри и снаружи)	400	19	19
600	19	32
Рейки квадратного сечения из древесины хвойных пород (только для применения снаружи)	400	–	25
600	–	40

6.6.3.2 Доски чистого пола нельзя укладывать параллельно настилу черного пола из пиломатериалов, если не предусмотрено отдельное дополнительное основание пола.

Если доски чистого пола настилаются без черного пола, они должны укладываться под прямым углом к балкам перекрытия таким образом, чтобы торцевые стыки досок размещались в шахматном порядке и находились на опорах.

Каждая доска чистого пола должна опираться не менее чем на две опоры.

6.6.3.3 Каждая доска пола прибивается не менее чем одним гвоздем по ширине доски с шагом гвоздей согласно таблице 6.6, кроме досок шириной более 250 мм, прибиваемых как минимум двумя гвоздями по ширине доски.

Таблица 6.6

Толщина настила чистого пола, мм	Минимальная длина гвоздей для пола, мм	Максимальный шаг гвоздей, мм
19 и менее	60	400
25	60	400
32	70	600
40	80	600

6.6.4 Клей, используемый для наклейки настила пола из паркетных щитов и клепок, должен подходить для соединения древесины с материалом черного пола.

Цокольное (подвальное) перекрытие над холодным помещением

Холодным помещением может быть неотапливаемый подвал или цокольный этаж. Здесь ситуация аналогична той, что с холодным чердаком. Водяной пар, устремляясь в холодное помещение, конденсирует на стенах подвала (цокольного этажа) и нижней поверхности перекрытия, обращённой в помещение подвала. Сырое холодное помещение будет совсем непригодно для любых целей. Другая опасность: в сыром помещении деревянные балки быстро сгниют, а стальные покроются ржавчиной; это — к вопросу неверного конструктивного решения, которое уменьшает долговечность перекрытия.

Нормальные эксплуатационные условия в подвале (цокольном этаже) будут обеспечены, если:

• проложить пароизоляционный слой со стороны тёплого надподвального (надцокольного) помещения, т.е. над утеплителем;
• сделать продухи по периметру дома, дающие доступ воздуха в подвал для вентиляции, если подвал не полностью заглублён в грунт (наименьший размер продухов — в один кирпич). Продухи заделывают сетками, а на зиму, если необходимо, их чем-то закрывают, например кирпичом или специальными заглушками.

Устройство перекрытия по деревянным балкам над холодным помещением и вентиляция помещения: 1 — деревянная балка перекрытия; 2 — конструкция чистого пола; 3 — доски черного пола; 4- лаги; 5 — пароизоляция; 6 – теплоизоляция; 7— рулонный паропроницаемый материал; 8 — дощатый настил; 9 — черепной брусок; 10 — продух; 11 — конструкция пола по грунту.

Перекрытие брусом

Назначение и разновидности

Брус для перекрытий используется в качестве несущих балок, которые передают нагрузку от всех находящихся в помещении предметов, включая собственный вес перекрытия, стенам сооружения. Эти балки служат опорой для половых лаг и основой для отделочного покрытия потолка.

Таким образом, мы видим, что перед нами конструкционный элемент, грамотное использование которого требует правильного расчета таких параметров, как:

сечение бруса для перекрытия

Важно подобрать ширину и высоту сечения, а также их соотношение;
длина балки по отношению к ее сечению. Существует максимальная длина перекрытия из бруса, и обычно она не превышает 6 метров, так как деревянный материал не может надежно справляться с пролетами больших размеров;
шаг расположения несущих элементов по перекрываемой площади
;
влажность пиломатериала. Это также очень важный параметр, от которого может зависеть успех всего мероприятия;
порода древесины
, используемая при изготовлении балок

Чаще всего это сосна;
качество пиломатериала. Важно следить за отсутствием трещин, большого количества сучков и других дефектов;
наличие, степень и состав комплексами
, включающими антисептики, фунгициды, антипирены и инсектициды.

Это также очень важный параметр, от которого может зависеть успех всего мероприятия;
порода древесины
, используемая при изготовлении балок. Чаще всего это сосна;
качество пиломатериала

Важно следить за отсутствием трещин, большого количества сучков и других дефектов;
наличие, степень и состав комплексами
, включающими антисептики, фунгициды, антипирены и инсектициды.

Для сооружения межэтажных конструкций обычно используют массивный четырехкантный материал из сосны северных пород. Наиболее популярные сечения – 100х100 мм, 150х100 мм, 150х150 мм, 200х150 мм, 200х200 мм.

Считается, что наибольшей несущей способностью обладают детали, высота которых превышает ширину как 7:5, а длина превышает высоту примерно в 24 раза.

Если говорить о разновидностях, то на практике применяют такие типы:

1. Массивный пиломатериал. Обычно это хвойные породы: сосна, лиственница, пихта, ель, кедр. Отличаются высоким содержанием смол и стойкостью к влаге, достаточно высокой прочностью и доступностью, особенно в регионах с большими площадями лесов (Россия, Белоруссия, Канада, США, Скандинавские страны, Украина и т.д.).
2. Клееный брус для перекрытий. Производится из ламелей (досок) радиального распила, которые склеивают с встречным направлением волокон. Цена таких балок высока, но их прочность, надежность и долговечность вне конкуренции.
3. Сборный из досок. Если поставить на ребро две или более доски сечением 150х30 мм и сбить их гвоздями в шахматном порядке, то в результате мы получим даже более прочный аналог массива сечением 150х50 мм. Такой способ часто применяется в дачном строительстве.
4. Современные клееные материалы в виде двутавров и прочих конструкционных деталей, спрессованные из стружки, ламелей, фрагментов и других отходов деревообработки. Прочны, практичны, но весьма дороги.

Расчёт параметров

Перед тем как перейти непосредственно к практическим работам, следует рассчитать все параметры балок, которые будут нести нагрузку от перекрытий. Для этого нам понадобятся такие величины:

Основные величины	Определение значения
Длина	Для определения длины балки необходимо к длине пролета между ближайшими в комнате стенами прибавить двойную глубину закладки детали в стену. Обычно глубина закладки составляет 100 – 150 мм. Если деталь крепится кронштейном или стальным гнездом, тогда ее длина должна быть равной длине пролета (ширине комнаты)

Для полов между жилыми этажами берут значение в 350 — 400 кг/м² в зависимости от количества мебели и жильцов

Сечение
Так как мы уже определили длину и действующую ожидаемую нагрузку, мы найдем и параметры размеров сечения.

Для этого длину разделим на 24 (найдем, какой брус использовать для перекрытия 6 метров) – 6000/24 = 250 мм, теперь (250х7) /5 = 178.6, округляем в большую сторону и получаем перекрытие пролета 6 метров брусом с сечением 250х180 мм.

Само собой, полученный размер мы подгоняем под имеющиеся в продаже стандарты в сторону увеличения, так как нестандартный пиломатериал стоит дороже

Шаг укладки
Может варьироваться от 30 до 120 см, подбирается с помощью отдельных расчетов или специальных справочных таблиц, так, чтобы относительный прогиб детали составлял не боле 1/350 длины для межэтажных и не более 1/250 длины для чердачных конструкций.

Обычно составляет 0.5 – 1 метр и подбирается под ширину плит утеплителя

Как залить армопояс

Здесь два варианта:

1. В опалубку.
2. В специальные U-образные блоки.

Первый способ – традиционный. Собирается опалубка с креплением к стенам строения, в которую армирующий пояс будет заливаться толщиною 20-25 см. Предварительно в нее укладывается армирующий каркас из стальной сетки или арматуры.

Второй вариант – использование специальных блоков, которые укладываются на стены точно так же, как обычные. Только в них есть канавки, образующие общую канавку по всему периметру здания. В нее закладывается два-три стержня стальной арматуры и заливается бетонным раствором.

Если U-образные блоки вами не были найдены, то их можно изготовить своими руками из полнотелых блоков. Просто канавку надо вырезать, используя обычную пилу.

Виды и типы деревянных балок перекрытия

Деление балок из дерева происходит как по типам, так и по видам.

Выглядит оно следующим образом:

1. По назначению:
   • Перекрытие в подвале и цокольном этаже – элемент особой прочности, поскольку на нем будет в дальнейшем стоять весь дом. Кроме этого, данное перекрытие будет являться основанием для напольного покрытия, что тоже станет дополнительной нагрузкой.
   • Чердачное перекрытие – здесь у балок большой нагрузки не будет и лучше всего использовать небольшие элементы, чтобы конструкция не оказывала слишком большого давления на нижние балки. Также необходимо сохранить доступ к данным деталям, поскольку они будут часто подвергаться влиянию влажной среды и ветра и рано или поздно потребуют ремонта.
   • Междуэтажное перекрытие – особенности такого элемента конструкции заключаются в том, что балки одновременно могут быть напольными перекрытиями и потолком. Для того, чтобы повысить звукоизоляцию и увеличить теплоизоляцию помещения, необходимо утеплить строение специальными материалами и зашить сверху доской и гипсокартоном.
2. По виду:
   • Клееные –  изготавливаются из нескольких деталей путем склейки. Способны выдерживать повышенную нагрузку, и не имеют ограничений по длине. Срок службы у таких элементов очень большой. Балки обладают высокой прочностью, легкостью и устойчивостью к возгораниям.
   • Цельномассивные – изготавливаются из дерева твердых пород и выполнены из целого бревна. Используются для пролетов до 5 метров.

Виды балок

Независимо от того, какой должна быть конструкция, материал для изготовления балок выбирают прочный и надежный. Отличаются они друг от друга лишь по своим параметрам:

1. длине;
2. форме;
3. сечению.

Чаще всего, для изготовления балок используется дерево и металл. Расчет балки на изгиб напрямую зависит от выбранного материала. В данном случае большое значение имеют такие показатели как однородность и структура.

Балки из дерева

Конструкции из дерева используются в одноэтажных домах или небольших домиках. Они отлично подходят как для потолка, так и пола. Для расчета прогиба балки берут следующие величины:

1. Тип материала. Каждое дерево отличается прочностью, твердостью и гибкостью.
2. Геометрические показатели, в которые включается как форма изделия, так и его сечение.
3. Предполагаемые нагрузки, которые будут давить на материал.

На то, как будет изгибаться балка учитывается не только реальное давление, но и все возможные силы воздействия.

Стальные балки

Эти изделия очень сложные не только по сечению, но и по составу. Так как из выливают из нескольких видов металла

Производя расчет нагрузки на балку, необходимо принимать во внимание насколько она жесткая, а так же прочно ли она соединена

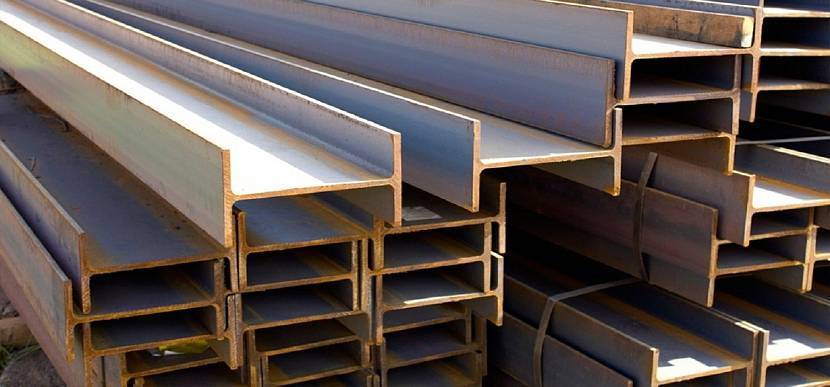

Балки из стали используют для строительства многоэтажных домовИсточник i0.photo.2gis.com

Конструкция из металла между собой соединяется с помощью:

• сваривания;
• склепывания;
• с помощью соединителей, имеющих резьбу.

Прочные металлические балки используются для строительства домов в несколько этажей. В таких конструкциях вся нагрузка равномерно распределяется по всей балке.

Применение и материалы для изготовления БДК-1

Балки изготавливаются из OSB-3 плит, но также встречаются изделия из обычной древесины. Балки отличаются высокой нагрузочной способностью, так что легко могут быть смонтированы на больших площадях. При этом такие распространённые проблемы, как возникновение дефектов, изгибов, деформаций и трещин не возникают благодаря проклейке на всей площади.

БДК-1 чаще всего применяют при установке съёмной монолитной опалубки. Благодаря способности балок выдерживать вес огромных монолитных перекрытий, к ним часто прибегают в строительстве каркасных домов. Также БДК-1 или в простонародье бимс применяют для строительства каркасных перекрытий.

Несущая способность балок: способы повышения

Чтобы повысить несущие характеристики балок, используется несколько способов. Во-первых, крепятся накладки из досок
, увеличивающие сечение.

Во-вторых, на балке можно закрепить П-образный профиль
из металла. Это также увеличивает ее жесткость и прочность.

В-третьих, сокращается шаг
между балками, т.е. они укладываются гораздо чаще, чем требуется. Это дает определенный запас прочности и дает свободу действий без беспокойства о надежности конструкции.

Периодически состояние перекрытий надо проверять. Поврежденные балки заменяют или ремонтируют с помощью накладок. Разрушают их вредители. Влага совместно с гниением.
