Сборка двери для шкафа-купе
В данной конструкции раздвижных дверей алюминиевый профиль используется для всей без исключения обвязки. Наиболее простым вариантом для неопытного мастера будет заказать всю систему целиком, указав лишь чистые размеры проёма, в который вы планируете вставить двери. Тем паче, что подобные системы можно использовать и для межкомнатных перегородок.
Конструкция раздвижных дверей системы «Командор»
Однако, если изготовление дверей для шкафа-купе своими руками не окажется для вас суперсложной задачей – этот вид деятельности вполне способен принести неплохой доход.
Основная проблема заключается в транспортировке целикового профиля – коль уж вы собрались на подвиги. Дело в том, что направляющие имеют в длину 6000 мм, а вертикальные и горизонтальные составляющие рамы – 4500 мм. Распилить их несложно даже обычной ножовкой по металлу – просто нужно быть к этому готовым, когда придёте закупать запчасти.
Верхние и нижние направляющие отпиливаются по ширине проёма – минус один миллиметр допуска. Лучше перебдеть, чем промахнуться, так что измерьте трижды. Вертикальная обвязка дверей режется по формуле:
С горизонтальной обвязкой чуть сложнее – её длина зависит от ширины вертикальной обвязки. Смысл в том, что необходимо вычислить общую ширину дверного полотна и отнять ширину двух вертикалей. Ширина дверного полотна, с учётом заезда створок друг за друга, должна быть следующей:
Детальнее на примере: Для двустворчатого шкафа габаритами (ВхШ) 2500х1200 мм дверной проём по ширине равен 1168 мм (при толщине ЛДСП 16 мм). Створок будет две, потому как делать три по 400 мм при такой высоте – неразумно, а одна просто никуда не уедет. Вычисляем: 1168 : 2 + 10 = 594 мм. Для ровного счёта берем 595 или даже 600 мм – не принципиально. На рисунке показаны вертикали, ширина которых составляет 36 мм, стало быть, длина горизонтальных обвязок: 600 – (36 * 2) = 528 мм.
Следующий шаг – засверливание вертикального профиля. Здесь необходимо быть предельно внимательным, потому что у разных производителей варьируется диаметр крепежных и регулировочных винтов. Неизменным остаётся лишь высота сверления на профиле, которую вы можете увидеть на следующем рисунке. Не забудьте потребовать у поставщика шестигранные ключи – оригинальный «Командор» вообще выпускает винты собственного стандарта, и шестигранник из автомобильного набора «не прокатит».
Засверливание вертикального профиля
Для «наполнения» двери обычно используется ЛДСП толщиной 8-10 мм (опять же – от производителя). Оно есть в продаже, стоит только поискать. Однако ставить стекло или зеркало такой толщины в платяной шкаф – лишняя трата денег, поэтому одновременно с профилем нужно будет купить специальные мягкие полиэтиленовые вставки. Они продаются по метражу, так что берите с запасом. Пятимиллиметровое зеркало встанет в такой уплотнитель, и не будет болтаться.
Торцевые «компенсаторы» или, попросту говоря, отбойники наклеиваются на фасады после окончательной регулировки, но и их, и фиксаторы положения дверей лучше купить заранее.
Здесь я довольно подробно объяснил, как сделать двери для шкафа-купе своими руками – но не забудьте проверять размеры и допуски. В наше время производителей великое множество и не все они добросовестны. Быть может, в вашем регионе есть самобытный производитель, решивший отступить от мирового стандарта качества и принятых ещё в 1986 году единых раскладок для командоровских систем. Всегда имеет смысл платить за вещь ровно столько, насколько интенсивно и комфортно вы собираетесь её эксплуатировать. Так что не нужно экономить на долгосрочных проектах, одним из которых, без сомнения, станет качественный шкаф-купе.
Как рассчитать размер дверного полотна для шкафа купе
В первую очередь измеряются такие показатели как высота проёма и его ширина. Обязательно измерить уровнем, чтобы не было наклона направляющих – если их не отрегулировать, то створки могут скатываться.
Для начала необходимо определить высоту потолка (стандартная высота 2500 мм) и вычесть 4 сантиметра зазора для направляющих – полученное значение и будет высотой дверного полотна:
После определения высоты, определяется ширина. Она будет зависеть от типа устанавливаемой ручки, которых есть два основных вида: открытая (открывается со стороны, где находится зацеп) и закрытая (везде одинаковая). По этой причине ширина будет отличаться.
Еще ширина дверного полотна рассчитывается в зависимости от количества дверных створок – когда определяются их размеры, учитывается, что монтируются они внахлест, чтобы могли открываться свободно во все стороны.
Если у шкафа будет 2 створки – перехлёст будет один, из трёх – два, четыре – тут варианты: два или три нахлёста. Понятно, что ширина зависит от количества дверных конструкций. Например, если в шкафу будет 3 две створки, сумма их ширины должна быть примерно на 2 сантиметра больше величины проёма (за счет нахлёста).
Видимая длина (L) + перехлёсты и есть нужный показатель, который необходимо разделить на нужное количество створок:
Инструкция
- Первым делом нужно распечатать все мебельные щиты и выбрать в качестве дверей панели с наиболее красивым рисунком и без сучков. Это позволит сделать шкаф более красивым и прочным.
- Вначале хотел сделать двери-жалюзи, но не нашел подходящего размера.
- Конструкция шкафа с раздвижными дверьми предельно простая и будет понятна каждому. Схематичный чертеж без дверей:
- Все детали я предварительно нарезал по размеру лобзиком и немного скруглил шлифовальной бумагой.
- На нижнюю панель размером 121.8 x 60 см прикручиваем 6 ножек. 2 ножки справа с отступом 10 см от стены и 2 ножки с отступом 1 см от стены слева. Еще две ножки размещаем под будущей центральной стойкой.
- Прикручиваем к нижней части планку, чтобы избежать закатывания под шкаф мелких предметов и скопления там труднодоступного мусора.
- Так как через шкаф будет идти газовая труба — вырезаем паз в средней стойке:
- Далее с помощью уголков нужно закрепить все полки на стенках и центральной стойке. Каждая полка крепится на 4 уголка.
- После установки всех полок необходимо закрепить верхнюю и нижнюю направляющие из пластика для раздвижных дверей и подготовить ролики как на фото ниже.
- Далее устанавливаем столешницу и уголок, который предотвратит падение предметов за шкаф и стекание жидкостей.
- С помощью сверла Форстнера делаем 5 углублений в каждой двери. 2 снизу двери под ролики, 2 сверху под направляющие и 1 углубление под утопленную ручку, которая не будет мешать полностью задвигать одну дверь за другую.
- Устанавливаем двери внутрь шкафа. Шкаф для балкона своими руками готов!
Подготовка сборки дверей
От того, как будет организована подготовка сборки мебели, зависит, насколько качественно будут выполнены двери для шкафа купе. Необходимо приобрести материалы, и подготовить инструмент.
Материалы
- Составить спецификацию деталей, подвижных узлов и метизов (саморезов), ориентируясь на расчет с чертежами.
- Сделать это для одной двери.
- Количество всех комплектующих удвоить или утроить в зависимости от количества дверей шкафа купе. Теоретически дверей может быть больше, но на практике это делать нецелесообразно.
На основании спецификации приобрести все детали. Бывают случаи, что планируя монтировать один вид раздвижной системы, в продаже находят немного иную конструкцию.
Чтобы этого не происходило, следует поступать в обратном порядке. сначала изучить ассортимент комплектующих деталей и узлов, именно их параметры закладывать в базовые данные для расчета дверных ограждений шкафа. После этого по готовой спецификации приобретать все необходимое.
Следует заметить, что крупные торговые центры оснащают свои отделы раскроечным оборудованием. Чтобы не мучиться в домашних условиях с разметкой и обработкой материалов, можно все это сделать в магазине. Из листов зеркал, ЛДСП и МДФ нарежут полотна дверей, подготовят алюминиевый профиль нужной длины. Силиконовый уплотнитель и шлегель нарезать самому не составит труда.
Инструмент
Если все же решено изготовить двери полностью самостоятельно, то нужно подготовить следующий инструмент:
- рулетка, металлическая линейка и угольник,
- дрель-шуруповерт,
- электролобзик,
- ножовка по металлу,
- вороток для саморезов,
- уровень и отвес,
- ножницы и резак (строительный нож).
Необходимые материалы и инструменты
Для осуществления работ по изготовлению дверей-купе понадобятся:
- Рулетка для снятия замеров проемов, металлических профилей и изделий наполнения.
- Строительный уровень для точной выверки вертикальных откосов, верхней и нижней подкладок.
- Шуруповерт или отвертка.
- Электролобзик с полотном по алюминию или ножовка по металлу.
- Маркер.
- Дрель с набором сверл.
- Перфоратор (при монтаже конструкции в стене).
Приобретая необходимые материалы для самостоятельного изготовления раздвижных дверей, можно пойти двумя путями. Первый – это поиск всей фурнитуры и профилей по разным торговым точкам. Преимуществом данного решения является возможность выбора каждой из комплектующих по своему усмотрению.
Например, приобрести опорные катки с большей допустимой нагрузкой, чтобы продлить срок их службы. Или выбрать оттенок вертикальных стоек, отличающийся от цвета других элементов для придания изысканности. Недостаток подобного подбора заключается в необходимости долгого хождения и большой вероятности забыть купить что-то из мелочей.
Плюсы такого решения очевидны – нет надобности в запоминании десятков наименований изделий, розыске их по разным магазинам и в поиске ответа на вопрос: «А подойдет ли одно к другому? ». Здесь есть один существенный минус, а именно то, что все подобные наборы унифицированы и рассчитаны на определенный размер и вес створок.
То есть, приобретая комплект для двери массой 5 кг, нежелательно устанавливать его на более тяжелое изделие во избежание быстрого выхода из строя опорных роликов и направляющих профилей. Как именно поступить, решает каждый сам, но выгодней покупать все же готовые наборы.
Разные производители поставляют продукцию, отличающуюся сечением. Но в целом она практически идентична. Ширина вертикальных профилей варьируется от 25 до 30 мм, горизонтальных – от 20 до 30 мм. Верхние и нижние направляющие тоже сходны как по виду, так и по размерам.
Для самостоятельного монтажа раздвижных дверей-купе понадобятся:
- Верхний и нижний профили. Эти изделия производятся из алюминия, реже – стали. Чем толще и прочнее материал, тем дольше прослужит вся конструкция, так как основная нагрузка ложится именно на эти направляющие. Продаются метражом, поэтому можно купить необходимого размера.
- Вертикальные ручки. Изготавливаются из алюминия и представляют собой пустотелый профиль, с одной стороны которого имеется зазор для установки наполнителя.
- Горизонтальные перемычки. Минимальное количество для каждой створки – 2 шт. В зависимости от выбранного дизайнерского решения и с целью увеличения прочности, особенно высоких дверей, может применяться 3, 4 и даже 5 изделий.
- Материал наполнения для полотна. Обычно используется ламинированный ДСП, стекло различных видов, зеркала, пластик.
- Подкладки из ДСП или фанеры шириной 8-10 см, при монтаже конструкции в межстенном проеме.
- Комплект фурнитуры для каждой створки системы.
- Демпферная лента, применяемая в строительных работах.
Проектирование встроенного шкафа-купе
Встроенный шкаф-купе пользуется не меньшей популярностью, чем традиционный, благодаря тому, что за счет своей конструкции, внешне он мало похож на шкаф, а больше напоминает способ создания, пусть не большой, но самостоятельной гардеробной. Встроенный шкаф обычно устраивают в нишах стен, либо специально устраивают эти ниши. Таким образом, видимой частью шкафа остаются только раздвижные двери-купе.
Рис.20. Встроенный шкаф купе сильно выигрывает в эстетическом плане. Однако для его установки необходима ниша. Нишу можно изготовить из гипсокартона. Стоимость встроенного шкафа-купе будет ниже, т.к. у него меньше деталей. Отсутствует пол, потолок и боковые стенки.
Одно из неоспоримых преимуществ встроенного шкафа-купе это меньшая стоимость его изготовления. Так получается благодаря тому, что у встроенного шкафа отсутствуют часть конструкции обычного шкафа, для встроенного они просто не нужны. К этим элементам можно отнести пол, цоколь, потолок и боковые стенки. Если использовать специализированные системы для наполнения шкафов-купе, то можно вообще обойтись без конструкционных мебельных элементов.
Рис.21. Наполнение шкафа купе это независимые от каркаса шкафа (которого в общем-то нет) элементы. Поэтому здесь возможны различные комбинации системы полок и выдвижных элементов.
Рис.22. Для встроенного шкафа-купе могут быть применены различные системы, называемые гардеробными системами. Они несколько дороже традиционных полок из ЛДСП, но позволяют трансформировать пространство шкафа произвольным образом, в том числе и в процессе эксплуатации шкафа.
Постройка встроенного шкафа-купе состоит из двух частей: организация ниши для шкафа и внутренних полок. Так как гардеробные системы, обходятся дороже, чем конструкция из ЛДСП, то отдают предпочтения последним. По сути система полок является самостоятельным шкафом, за исключением некоторых отдельных секций. Большим достоинством встроенного шкафа является простота сборки полок, благодаря тому, что нет необходимости применения срытого крепежа. Подробно это будет рассмотрено далее.
Как уже неоднократно упоминалось шкаф купе устраивают в нише, т.е. в качестве боковых и задней стенок используются стены помещения, в качестве пола и потолка шкафа, пол и потолок помещения соответственно.
Рис.23. Встроенный шкаф-купе обычно изготавливают в привязке к дизайну помещения. Он может применяться не только для хранения одежды, но и для других вещей.
Проблемы возникают тогда, когда ниши нет. В этом случае нишу изготавливают из гипсокартона либо достраивают из него же недостающую стенку. Однако если ремонт уже сделан, такой вариант не подходит. Поэтому довольно часто одну из стенок изготавливают из ЛДСП. В результате получается некий промежуточный вариант, потому что часть конструкции является традиционный шкаф-купе, а часть встроенный.
Рис.24. Комбинированный вариант шкафа-купе. Такой вариант не требует наличия ниши, при этом сохраняются все достоинства встроенного шкафа-купе. Подобие ниши организуется за счет боковой стенки и потолка шкафа.
Проектирование встроенного шкафа-купе, также, как и обычного, начинают с определения его габаритных размеров. Фактически габаритные размеры шкафа определяют габаритные размеры ниши. Размеры ниши будут являться установочными размерами раздвижных дверей, так что их можно заказать сразу. Остальные элементы встроенного шкафа-купе не связаны с дверьми, что позволяет модифицировать шкаф в процессе эксплуатации, добавляя или убирая не нужные элементы, что является еще одним достоинством встроенной системы.
Сборка встроенного шкафа (системы полок) практически не отличается от сборки любой мебели из ЛДСП, подробно о сборке написано ниже. Основное отличие — это установка раздвижных дверей. Направляющая и шина закрепляются не к элементам шкафа, а непосредственно к потолку и полу
Здесь важно соблюсти, чтобы оба элемента находились в одной вертикальной плоскости. В противном случае двери могут подклинивать. Так же важно, чтобы пол был ровным иначе возможно самопроизвольное открывание/закрывание дверей
Так же важно, чтобы пол был ровным иначе возможно самопроизвольное открывание/закрывание дверей. Рис.25. Оригинальная угловая конструкция шкафа-купе, установленного в коридоре
В этой конструкции по мимо комбинации встроенного и традиционного шкафа купе предусмотрена еще система открытых полок
Рис.25. Оригинальная угловая конструкция шкафа-купе, установленного в коридоре. В этой конструкции по мимо комбинации встроенного и традиционного шкафа купе предусмотрена еще система открытых полок.
Материалы
Выбирать материалы следует тщательно, первым делом думая о прочности, надёжности и долговечности.
Дерево
Если речь идёт о дереве, то для создания встроенного шкафа оно не подходит, потому что в нише или кладовке уровень влажности гораздо больше, чем в комнате. Любое дерево быстро начнёт трескаться и терять свою естественную красоту. В крайнем случае, можно использовать его с целью создания небольших комплектующих и элементов декора, но с обязательной предварительной обработкой водно-полимерной эмульсией или олифой.
Гипсокартон
В последнее время весьма популярным материалом является гипсокартон. Однако профессиональные сборщики мебели не рекомендуют его применять. Этот материал отличается повышенной хрупкостью и очень тяжёл по весу.
Полки, сделанные из гипсокартона, быстро начинают «провисать» под тяжестью вещей, трескаться и деформироваться. Из него можно создавать другие предметы мебели, но для изготовления качественного шкафа-купе он абсолютно не подходит.
ДВП, МДФ и ЛДСП
Наилучшие варианты — ДВП, МДФ либо ламинированная ДСП. Именно эти материалы всегда отличались прочностью и надёжностью, с ними легко и просто работать, а влажность и перепады температуры на них не влияют. Большой выбор на рынках и в магазинах различных цветовых оттенков ламинированной ДСП позволит любому подобрать желаемый цвет.
Фанера
Фанера не менее универсальна и прочна
Она тоже бывает ламинированной, в продаже можно найти её разновидности, отличающиеся водостойкостью и нечувствительностью к повышенной влажности, что немаловажно при размещении шкафа-купе в нише или кладовке
Фанера сочетает в себе как прочность, так и податливость при обработке, потому что изготавливается из мягких древесных пород. Следует помнить о том, что при закручивании в неё саморезов она может деформироваться, но этого не произойдёт, если использовать шайбовидные прокладки.
Мебельные щиты
Шкаф-купе можно изготовить и из мебельных щитов. Прежде всего, они славятся внешней привлекательностью и невысокой ценой. В основу этого материала положены натуральные древесные породы, такие, как дуб, ольха, берёза. При создании мебели щиты обычно комбинируются с фанерой следующим образом: из них изготавливается каркас и фасад конструкции, а полки и ящики — из фанеры.
Из старого шкафа, отслужившего свой век, можно изготовить элементы, которые могут оказаться нужными при создании нового. Иногда листы ДСП у отслужившей свой век мебели встречаются на редкость прочные: в отличие от многих современных материалов, в них невозможно даже вкрутить шурупы без предварительного создания специального отверстия. В данном случае старые, но крепкие панели ДСП идеально впишутся внутрь шкафа в качестве прочных полок.
Если подходящий материал уже выбран, осталось приобрести готовые раздвижные двери для будущего шкафа. Конечно, можно сделать их и самостоятельно, но это обойдётся гораздо дороже, чем приобретение дверей, уже готовых к установке. Следует найти хорошую фирму, занимающуюся изготовлением раздвижных дверей, и сделать там заказ, указав размеры проёма и количество панелей.
Для того, чтобы раздвижные двери служили как можно дольше, обязательно нужно приобрести самоклеющийся уплотнитель. Его главное назначение — не только крепление профилей в пазах. Если уплотнитель хорошего качества, он будет препятствовать проникновению пыли, а двери шкафа будут двигаться абсолютно бесшумно.
Изготовление и установка верхней направляющей
На уровне потолка измеряем ширину дверного проёма – расстояние между левой декоративной планкой и правой стенкой.
Это расстояние отмеряем на заготовке профиля и ножовкой по металлу отрезаем деталь нужной длины.
Если оба конца заготовки профиля неровные, сначала подравниваем один из концов заготовки, и уже от него отмеряем нужное расстояние.
В изготовленной верхней направляющей изнутри размечаем места для шурупов крепления к потолку.
Изготовитель профиля рекомендует крепить направляющую шурупами с шагом 250 – 300 мм.
Но я хотел, чтобы после установки верхней направляющей шурупов не было видно, и сместил линии отверстий ближе к лицевой части направляющей.
При этом, поскольку суммарная прижимная сила шурупов, смещенных к краю направляющей, меньше, чем если бы их прикручивали по центру,

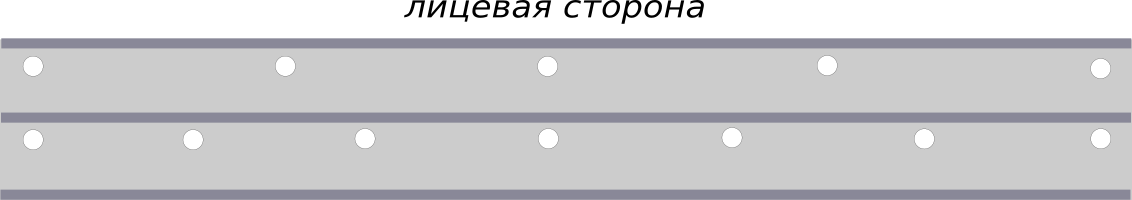

количество шурупов увеличил (см.рисунок с разметкой отверстий в верхней направляющей).
Наносим разметку и сверлим отверстия “изнутри” детали.

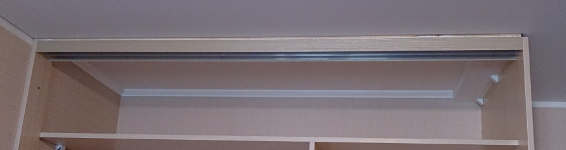

Прикручиваем верхнюю направляющую к потолку, максимально выдвинув ее наружу,
но не выходя за границы плоскости “фасада” левой декоративной планки и правой стенки из ЛДСП (см.фото ниже).
Сборка дверей шкафа-купе
Вновь устанавливаем полотно на ребро и набиваем на него ручку. Затем то же самое проделываем с другой стороны. Одеваем верхний профиль. Начинаем закручивать крепёжный винт с помощью шестигранного ключа.
Крепление верхнего и бокового профиля раздвижных дверей шкафа.
В этом месте винт скрепляет профили и верхний ролик. Поэтому, когда мы ещё не полностью его вкрутили, вставляем верхний ролик, и затягиваем крепежный винт.
Получилось вот что.
Крепёж верхнего ролика.
Эту же операцию выполняем с другой стороны, на другой ручке. Верхняя часть раздвижной двери собрана.
Далее крепим нижний профиль. Устанавливаем его и, используя отверстие, которое от края на расстоянии 42 мм, закрепляем нижний профиль.
Крепление нижнего профиля на раздвижной двери евровинтом.
То же самое выполняем на второй ручке, с другой стороны. Дверь собрана. Осталось прикрутить нижние ролики. Выполняем эту задачу и клеем отбойную ленту.
Лента самоклеящаяся. На ней есть защитная плёнка, которую удаляем по мере приклеивания.
Монтаж отбойной ленты раздвижной двери для шкафа-купе.
Обрезаем по краю ручки. Двери полностью готовы.
Куда монтируются треки?
И верхняя, и нижние направляющие системы Premial устанавливаются внутрь корпуса шкафа-купе, двери двигаются внутри шкафа, поэтому такая система называется «вкладной» (в отличие, например, от навесной системы, где двери двигаются снаружи корпуса).
Это необходимо учитывать при конструировании и планировании размеров корпуса, поскольку двери «съедают» таким образом полезное пространство внутри шкафа, забирая не менее 80 мм (полная ширина верхнего трека).
Треки устанавливаются уже после сборки корпуса, в готовое изделие.
Как установить верхнюю направляющую?

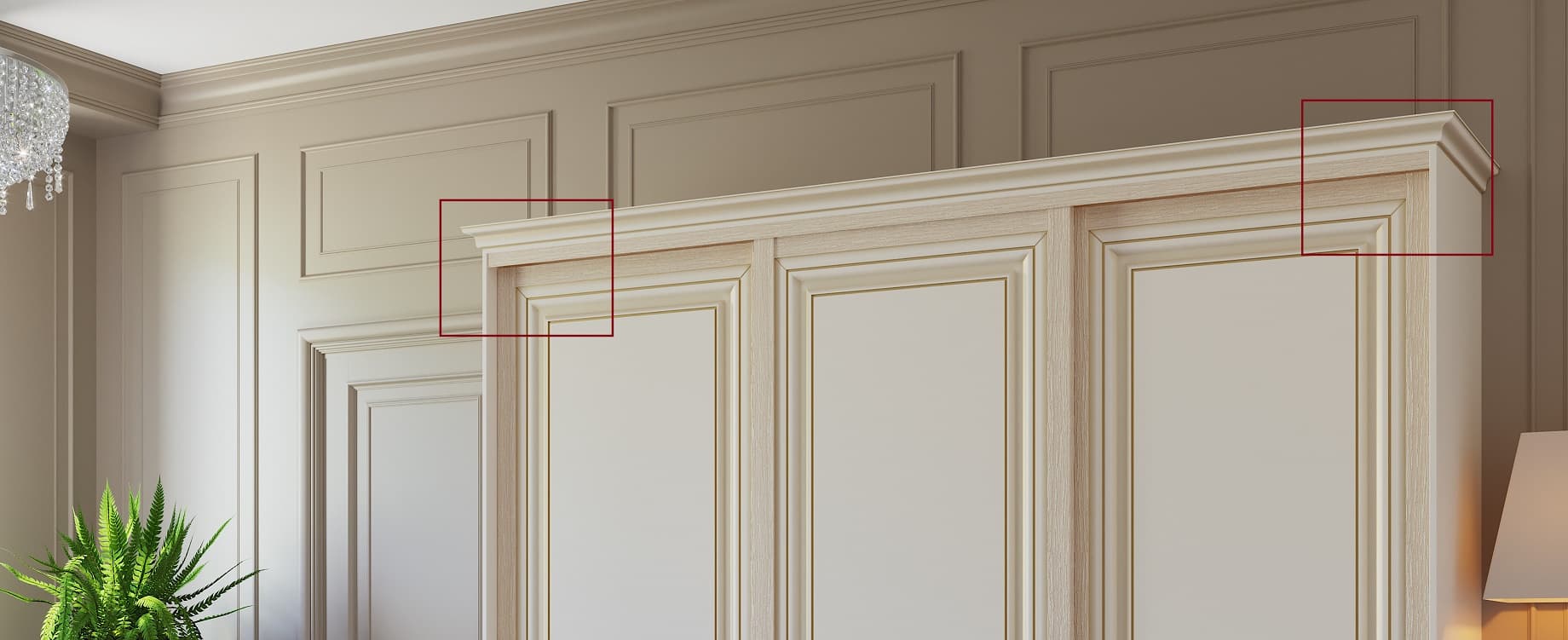

Верхняя направляющая Premial устанавливается заподлицо с торцом крыши и боковых стоек шкафа-купе. В случае, если крышка выходит за предела корпуса шкафа-купе, например, содержит споты или светодиодные ленты для подсветки, или выступает в качестве декоративного карниза, то верхний трек ставится заподлицо только с боковыми стойками.

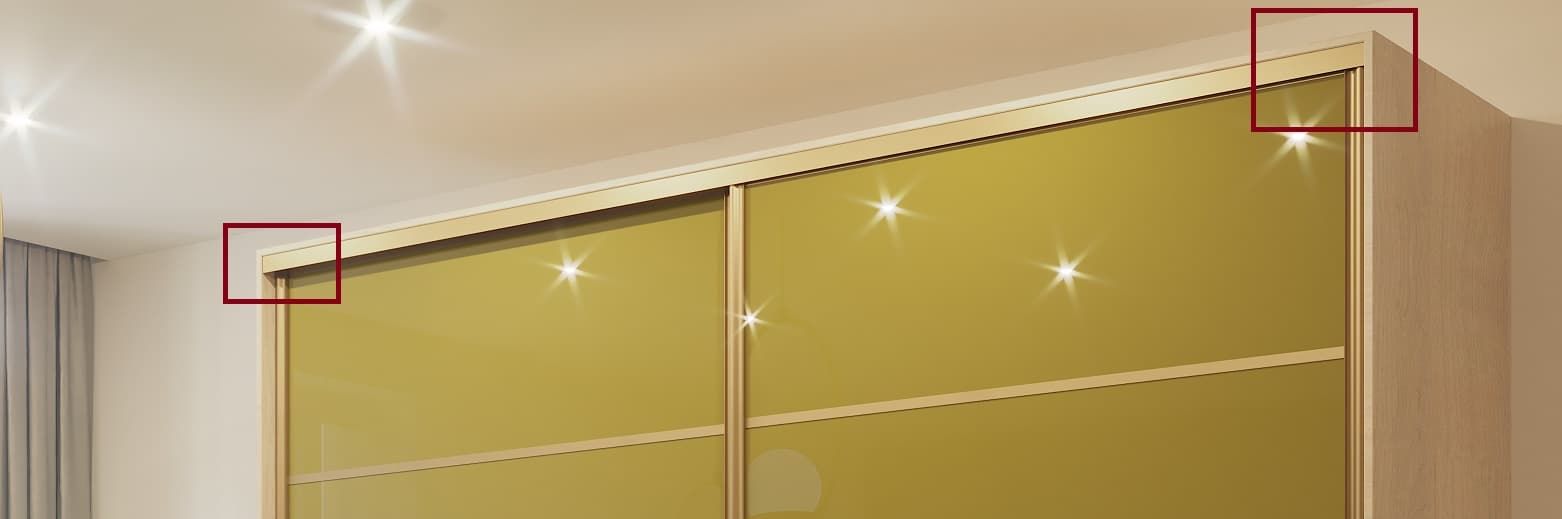

Как видите, верхний трек достаточно выделяется на общем фасаде шкафа-купе, выступая частью его дизайна. Но при правильной установке и подобранному декору даже в неоклассической модели шкафа-купе (с широким профилем П) верхний трек не выступает чужеродным элементом:
Итак, прикладываем трек широкой частью (каналами вниз) к крышке шкафа-купе изнутри корпуса (или к потолку в случае встроенного шкафа-купе), выровняв трек относительно боковых стоек (стен) и торца крышки (если это возможно). Для удобства верхний трек можно предварительно зафиксировать на двухсторонний скотч.
Крепим на пару саморезов в каждый канал с шагом 20-40 см.
Точно также устанавливается и однополозный верхний трек.
