Дымоход для печи своими руками - расчет и порядок кладки

Материал дымоходов: кирпичный и металлический

Итак, какие же существуют схемы дымохода дровяной печи и чем они отличаются? В первую очередь, следует сказать, что схема дымохода зависит от материала из которого он сделан:

Кирпич. Использование кирпича обуславливает необходимость возведения серьезного фундамента и отсутствие штукатурки внутри самой трубы (причина: конденсат в трубе дымохода дровяной печи).
Металл. Трубы из нержавеющих металлов представляют собой систему модулей, каждый из которых представлен отдельным ее элементом. Нержавейка гораздо лучше подходит для дымохода, в силу того, что не поддается воздействию конденсатов и сажи. Существуют также двустенные модели труб из нержавейки, со встроенным утеплителем.

Инструменты для кладки печи

Независимо от выбранной модели, для устройства печи своими руками будут необходимы следующие инструменты:

мастерок или кельма. Используются для нанесения раствора на кирпичи, а также с помощью них подчищают кладку от лишней смеси, выступающей между швами;
молоток-кирка. Используется для обтесывания и раскалывания кирпичей, потому что в процессе кладки кирпича может потребоваться подгонка отдельных элементов;
расшивка. Этот инструмент используется только тогда, когда печь не будут украшать декоративной плиткой и поэтому она должна выглядеть безупречно;
строительный уровень. Применяется при любом этапе строительства. С помощью него проверяют ровность кладки кирпичного ряда;
отвес. Используют для измерения вертикальности стены;
порядовка. Крайне полезное приспособление. С его помощью сохраняют вертикальность кладки, соблюдая равную толщину горизонтальных швов;
правило. Применяют его один раз, чтобы выровнять поверхность фундамента;
лопатка, с помощью которой размешивают раствор;
емкость для раствора;
мерная планка для измерения ширины швов.

Достоинства и недостатки кирпича для устройства дымоходов

Кирпич — это традиционный материал для оборудования дымоходов. Преимущества данного материала в относительной дешевизне (например, по сравнению с сэндвич-трубами) и длительном сроке службы. К тому же, кирпичный дымоход хорошо сочетается и со старыми зданиями, и с современными строениями, и с деревянными постройками, и с бетонными, и с кирпичными.

К недостаткам же можно отнести довольно длительный монтаж и большой вес конструкции. Также аэродинамические свойства кирпичных дымоходов (которые могут быть либо квадратными, либо прямоугольными) хуже, чем характеристики круглых труб.

К тому же, поверхность кирпича и цементные швы не отличаются идеальной гладкостью, поэтому на них быстрее оседает сажа и прочие твердые продукты сгорания.

Основные требования к дымоходам

Обеспечение хорошей тяги, что позволяет эффективно использовать топливо и не допустить создания опасной ситуации для человека.
Правильно выполнять конструкцию сборника конденсата, чтобы продлить срок службы оборудования и дымохода.
Не разрешается устанавливать на окончании дымохода коллекторы и всевозможные грибки, которые снижают тягу и создают опасность попадания внутрь дыма.
Максимально учитываются все мелочи, указанные в инструкции

Особое внимание уделяется герметичности соединяемых деталей.. Устройство дымохода требует небольшого уровня мастерства, при соблюдении инструкции и старании пользоваться дорогостоящими услугами специалистов не придется

Устройство дымохода требует небольшого уровня мастерства, при соблюдении инструкции и старании пользоваться дорогостоящими услугами специалистов не придется.

https://youtube.com/watch?v=JpLuuG7vzpk

Уход за дымоходом

Чтобы у печки-буржуйки всегда была хорошая тяга, и не случалось задымлений в помещении, нужно обязательно проводить профилактические мероприятия, которые помогут содержать дымоход в порядке.

Любой дымоход требует периодических профилактических работ:

Для того чтобы труба была чистой от сажных отложений, необходимо периодически в сжигаемые дрова добавлять химические средства, специально предназначенные для разрыхления нагара. Для этих же целей применяют и осиновые дрова, которые способствуют очистке внутренних стенок. Чтобы очистить трубу с их помощью, для профилактической топки используют только дрова осины. Желательно, чтобы они не прогорали быстро, а тлели максимально возможное время в топке. Для создания таких условий искусственно снижают тягу, закрывая поддувало после того, как дрова хорошо разгорятся. Ежегодно проводят механическую очистку трубы от нагара и ржавчины

Для этого можно использовать специальный прочистной ерш с грузом

После каждой очистки обязательно проводят ревизию поверхности, осторожно опуская в дымоход включенную лампочку. Это необходимо, чтобы вовремя обнаружить прогары или трещины

Процесс монтажа дымохода из готовых сегментов — достаточно прост, и с ним вполне можно справиться самостоятельно. Если же имеется желание изготовить части трубы самостоятельно, то лучше от этого сразу отказаться, особенно при отсутствии опыта в подобной работе.

Так как любой дымоход должен отличаться высочайшей надежностью, а все сегменты при стыковке должны идеально совпадать друг с другом для их герметизации, рекомендовано устанавливать детали, изготовленные исключительно на профессиональном уровне. Нужно помнить, что попадание угарного газа в помещение из плохо заделанных швов или прогоревших отверстий представляет собой, без преувеличения, смертельную опасность.

Установка дымохода своими руками: как сделать правильно?

Металлические дымоходы бывают двух видов: более современные сэндвич-трубы и стандартные одностенные.

Сэндвич-трубы состоят из трех слоев:

внутренней трубы, по которой и отводится дым;
слоя негорючего утеплителя, как правило, базальтовой ваты;
внешней обшивки, которая защищает утеплитель от намокания.

Такая конструкция сильно снижает количество конденсата, поскольку у отходящих газов нет контакта с холодным внешним контуром трубы. Кроме того, из-за теплоизоляции риск ожога при случайном прикосновении к дымоходу небольшой. Из-за нее же минимальное допустимое расстояние между внутренней стенкой печной трубы и горючими материалами обшивки или ограждающих конструкций намного меньше, чем у одностенных дымоходов.

Одностенные дымоходы — это простые трубы из тонкой стали. Их единственное весомое преимущество перед сэндвич-трубами — цена. Именно благодаря низкой стоимости такие дымоходы до сих пор удерживают лидирующее положение. Поэтому в нашей инструкции по установке дымохода своими руками мы расскажем о монтаже сразу двух видов труб.

Правильный монтаж дымохода всегда начинается от печи, котла или другого отопительного прибора. При этом работать с трубами нужно обязательно в плотных перчатках из хлопчатобумажной ткани. Без них можно порезать руки тонкими стенками трубы.

Перед тем как поставить дымоходную трубу, нужно начертить ее схему, чтобы правильно подсчитать необходимое количество элементов и их виды

Это особенно важно, если канал дымохода должен идти по сложной траектории или будет проходить не через кровлю, а через стену

Первым устанавливают адаптер на дымовой выход прибора отопления. Это может быть фирменный переходной элемент или же просто одинарная труба дымохода с закрепленным на ней переходником. Так как монтируется первый элемент дымохода в непосредственной близости к топке, начинать с сэндвич-трубы категорически нельзя. Это может привести к оплавлению даже жаростойкого утеплителя, что как минимум ухудшит тягу. Худший же итог такого монтажа — пожар.

Все стыки между каждым элементом дымохода тщательно промазывают жаростойким герметиком. Желательно, чтобы его рабочая температура была равна или превышала 1000 °C. Это убережет трубу от подсоса воздуха, поскольку невидимые глазу щели почти всегда есть, даже если сегменты плотно подогнаны друг к другу.

Вторым ставят шибер, с помощью которого можно перекрыть дымоход при необходимости. За шибером устанавливают стартовую сэндвич-трубу, которая отличается от обычных сегментов закрытой нижней частью.

Дальше нужно правильно собрать дымоход: «по конденсату», плотно вставляя секции друг в друга, при необходимости — с использованием зажимов. Через каждые два метра трубы с помощью хомутов крепят к стене или другим ограждающим конструкциям.

Для прохода через стены и перекрытия на пути дымохода монтируют проходные узлы. Это разделка с внешним контуром из стали и термозащитного кожуха, который делают из асбеста или минерита. Внутри кожуха укладывают базальтовую вату, которую от трубы отделяют базальтовым картоном.

При проходе трубы через крышу важно проследить, чтобы между ней и стропилами, а также другими горючими элементами было не менее 250 мм в любой точке окружности. Для защиты утеплителя от пара используют либо специальные фольгированные материалы, либо просто стальной фартук с обязательной герметизацией контура

Хотя принципы монтажа сэндвич-труб и одностенного дымохода похожи, есть несколько существенных отличий:

Многие производители рекомендуют при проходе трубы через стены, перекрытия и кровлю оставлять не менее 600 мм до горючих материалов. Это даже больше, чем по нормативам.
Трубы, проходящие внутри жилых и общих помещений, нуждаются как минимум в утеплении, а лучше — в облицовке. Иначе случайное прикосновение к дымоходу во время работы отопительного прибора неизбежно приведет к серьезному ожогу — стенки печной трубы могут нагреваться до 400 °C и более.
Часть дымохода, которая находится за пределами отапливаемых помещений, также нужно утеплять, поскольку резкое охлаждение отходящих газов в трубе приводит к усиленному образованию конденсата. Особенно это критично для кровли, так как большое количество конденсата может привести к разгерметизации места прохода трубы через кровельное покрытие.

Ну и еще один нюанс: одностенные дымоходы быстрее покрываются сажей изнутри. Поэтому на сложных участках лучше установить сегменты-ревизии, с помощью которых вы сможете оценить состояние дымоходной трубы и, при необходимости, почистить ее.

Виды дымоходов по материалу и конструкции

В зависимости от типа используемого топлива температура продуктов сгорания внутри дымохода твердотопливного котла может доходить до отметки +5000С. Это главный показатель при выборе материала для устройства трубы дымохода.

Как правило, подобные конструкции выполняют:

из огнеупорного кирпича;
металла — обычно нержавеющего;
керамических изделий;
стекла;
асбоцементных труб.

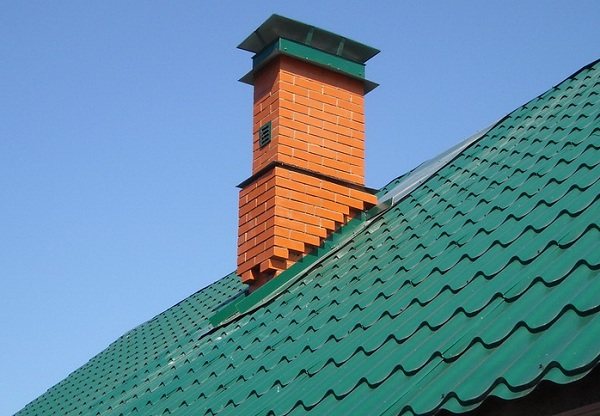

Дымоходы из кирпича

Кирпичные трубы наиболее популярны как традиционные конструкции. Сам кирпич может выдерживать достаточно высокую температуру, доходящую до +8000С. Однако его не рекомендуют использовать при низкой эффективности отопительного котла. Ведь при этом много тепла уйдет на прогрев стенок дымоходной трубы, чтобы получить хорошую тягу.

Схема диаметров

Также кирпич как пористый материал накапливает на своей поверхности отложения в виде сажи. А конденсат, выпадающий из топочных газов, губителен для прочности кирпичной кладки.

К тому же мало кто из домовладельцев сможет сделать своими руками правильный и качественный дымоход из кирпича — это довольно сложно. Кроме того, кирпичные дымоотводящие конструкции — дело дорогостоящее и хлопотное в плане эксплуатации, поскольку требует периодической чистки.

Стальные дымоходы

Металлические дымоходные трубы более удобны в плане очистки, так как на их гладких внутренних поверхностях скапливается минимум сажи и отложений, да и чистятся они довольно легко. Но конструкции из черного металла прослужат недолго, поскольку они быстро ржавеют. Поэтому при выборе дымохода лучше отдать предпочтение изделиям из нержавейки.

Варианты отличающиеся высотой

Подобные дымовые трубы спокойно выдерживают температуру до +7000С, их проще монтировать, и обходятся они дешевле, чем кирпичные конструкции. Но необходимо учитывать их обязательную теплоизоляцию, поскольку металл нагревается до высоких температур, что создает риска пожара.

Керамические дымоходы

Керамические дымоходные трубы среди прочих отличаются длительным сроком эксплуатации и пожаробезопасностью. Этот материал получен вследствие обжига при высоких температурах, и выдерживает он их отлично. Керамика не подвержена горению, а также не способствует возгоранию скопившейся сажи. Ведь гладкие внутренние стенки не дают образовываться большому количеству отложений.

Модель Effe2 Domus

Производятся подобные конструкции в виде скорлупы с необходимым утеплением в среднем слое и всеми атрибутами для подключения к твердотопливному котлу. Длина отдельных блоков — 33 см, что делает их монтаж даже своими руками быстрым и легким. Кроме того, элементы трубы дымохода уже обустроены смотровыми дверцами для очистки от сажи и копоти, а также устройствами для отвода конденсатной влаги.

Самое главное, что керамика является экологически чистым материалом. Дымоходы из керамики могут выдерживать температуру до +12000С, воздействие токсичных газов и конденсата.

Стеклянные дымоходы

Этот вид дымоотводящих конструкций из огнеупорного стекла пока еще не востребован широко на отечественном рынке, как в европейских или азиатских странах. Это объясняется низкой осведомленностью населения об этих устройствах и высокой стоимостью подобных изделий. Однако по качественным характеристикам они обходят все другие конструкции.

Основные параметры

Стекло может выдерживать довольно высокую температуру, на его гладкой поверхности не образуются отложения сажи, и оно не подвергается действию коррозии. А при разрушении дымоход для твердотопливного котла, изготовленный из огнеупорного стекла, не образует острых осколков, что исключает риск травмирования.

Недостатком подобных моделей дымоходов является их высокая себестоимость и сложность монтажа, справиться с которым своими руками уже не получится. Тут необходима помощь специалиста.

Асбестоцементные дымоходы

Такие трубы использовались в недалеком прошлом практически повсеместно для устройства дымоходов к печам, каминам и другим отопительным приборам. Сейчас же их применение нецелесообразно.

Асбест разрушается под воздействием температуры более +3000С и имеет низкую механическую прочность, а его достоинством является только невысокая стоимость.

Переход на сэндвич-трубу – предварительные работы

Замену кирпичной трубы на сэндвич осуществляют на участке вывода дымохода на чердак.

Предварительно следует провести подготовительные работы:

Разобрать часть кирпичного дымохода, которую планируется заменить сэндвич-трубой.
Если по чердаку шел боров, который есть в большинстве домов старой постройки, то его следует разобрать также. При этом новое место вывода трубы на крышу сместится.
Заделать старый проем в кровле.
Оценить новое место вывода трубы и спроектировать будущий дымоотвод. Подсчитать его высоту и необходимые для сборки детали.
Приобрести сэндвич-трубу, переходные элементы, изолирующие детали для проводки через кровлю.

Место сброса строительного мусора следует оградить защитной лентой. Если внешнюю часть планируется сбросить целиком, то следует рассчитать траекторию падения. Массивная кирпичная конструкция способна нанести весомый урон кровле или расположенным ниже строениям, предметам, насаждениям.

Кирпичный дымоход (та часть, которую следует разобрать) состоит из фундамента или борова, ствола (часть трубы до кровли), жестяного короба проводки на кровлю, внешней части.

Надсадную часть (участок кирпичной трубы с заслонкой, расположенный до проводки через потолок) разбирать обычно не требуется.

Для перехода на сэндвич-трубу кирпичную кладку делают из огнеупорного (шамотного) кирпича таким образом, чтобы канал постепенно сужался до диаметра нового дымоотвода. Внутреннюю часть кирпичного канала следует тщательно отштукатурить, чтобы минимизировать осаждение сажи.

Рекомендуем ознакомиться: Как грамотно спрятать водопроводные трубы в ванной комнате?

При установке газового оборудования для отопления или нагрева воды кирпичный дымоход нуждается в гильзовке, т.е монтаже вовнутрь кирпичного канала металлической трубы из нержавейки. Этот прием помогает повысить надежность дымоотвода, минимизировать риск забивания канала сажей, улучшить тягу.

Разновидности

Существует несколько разновидностей печных труб. Они классифицируются в зависимости от месторасположения относительно самой печи:

Насадная труба. Благодаря простоте конструкции и лёгкости монтажа является, пожалуй, самой распространённой. Насадная труба монтируется непосредственно над отопительной конструкцией, являясь её продолжением. Часто устанавливается на чугунные или небольшие банные печи.
Коренной дымоход. Такая труба монтируется рядом с печью на собственном фундаменте, вплотную прилегая к одной из её сторон. Коренную конструкцию удобно использовать для многоэтажных строений, где несколько отопительных элементов на разных этажах можно подключить к одному дымоходу. Для таких случаев требуется точный расчёт параметров, иначе дымоход не обеспечит необходимую тягу.
Стенная труба. Встраивается в наружную или внутреннюю капитальную стену дома. Наружный вариант следует тщательно утеплить, поскольку из-за разницы температур внутри и снаружи конструкции, в дымоходе может скапливаться конденсат, приводящий к накоплению сажи и уменьшению тяги.

По расположению к зданию дымоходы можно разделить на внутренние и наружные:

Внутренние дымоходы обеспечивают хорошую тягу, но более сложны в монтаже, поскольку требуют устройство переходов через потолочные перекрытия и крышу.
Наружные дымоходы более удобны в плане монтажа (особенно в уже построенном жилом доме) и обслуживания. Таким дымоходам не всегда удаётся придать эстетичную форму. Помимо этого, наружные поверхности конструкции нуждаются в утеплении.

Способы размещения

Сборка и подключение канала дымоудаления происходит после установки отопительного прибора. Однако, выбрать место и выполнить расчет сечения и трубы нужно до начала монтажа. Дымоходы для каминов или печей размещают двумя способами:

Внутреннее размещение. Этот метод размещение предполагает установки и подключение канала дымоудаления внутри отапливаемого сооружения. На территории России традиционно размещали дымоходную трубу печи в доме, выводя на улицу через крышу. Установка канала внутри позволяет защитить его от промерзания, а также снизить теплопотери, происходящие на участке, проходящим по улице. При этом расчет делается на то, что пока дым продвигается по трубе, он постепенно остывает, благодаря чему не происходи образование конденсата. Традиционный внутренний метод размещения имеет 1 отрицательную сторону: труба, особенно кирпичная, занимает много места в помещении. Кроме того, она увеличивает риски возникновения возгораний.

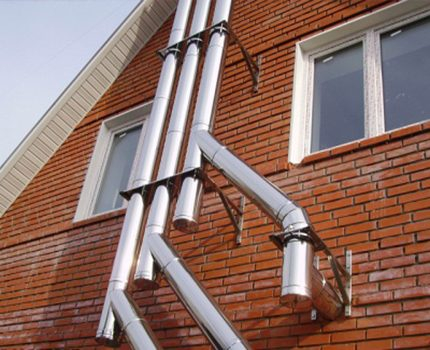

Внешнее размещение. Установка трубы снаружи здания позволяет увеличить полезную площадь помещений маленького размера. В этом случае дымоходы для каминов выводят через стену, расположенную около отопительного прибора, прямо на улицу. Эта технология пришла в Россию из Америки и Европы, она стала популярной с появлением эффективных термоизоляционных материалов, используемых для утепления канала, и сэндвич-труб, которые не промерзают даже в самый сильный мороз. Минус внешнего размещения заключается в том, что из-за большой разницы внешний и внутренней температуры в дымоходе образуется большой количество конденсата. Чтобы сделать качественный внешний канал дымоудаления, необходимо выполнить подробный расчет точки росы и организовать утепление. Однако, размещение трубы вне здания снижает вероятность возгораний и считается более безопасным.

Окончательный этап монтажа дымохода

Когда все узлы из оптимальных материалов установлены, нужно проверить работоспособность дымохода.

Испытания лучше проводить вечером или ночью

Важно, чтобы температура окружающей среды была ниже, чем в помещении

В противном случае дым при растопке будет поступать в помещение даже при исправном дымоходе. Желательным, но необязательным условием является наличие ветра – тяга будет лучше.

Розжиг печи следует проводить аккуратно. Грамотный печник при проведении подобной процедуры использует минимум топлива. Это позволяет применить соответствующие меры, если работа трубопровода дымохода будет неудовлетворительной.

Если розжиг прошел успешно, не чувствуется запаха дыма в помещении, то следует добавить топлива, выбирая сырые дрова, дающие больше дыма. Из хорошо изолированных дымоходов дым не попадает в помещение. Обратная ситуация является прямым указанием к тщательной проверке каналов на предмет неточностей монтажа и повреждений.

При первой растопке нужно проследить и за кровлей. Дым не должен идти из разделки, которую мы устанавливаем на последнем этапе монтажа.

На последнем этапе проверки нужно как следует разогреть систему. Если у вас железная печь, то нужно как следует раскалить ее, чтобы заблаговременно проверить устойчивость дымопровода. Это касается и кирпичной топки.

Если выведение дыма производится успешно, нигде не летят искры, значит, вам удалось построить отличный дымоход. Нужно поддерживать его в рабочем состоянии, то есть своевременно чистить. Процедуры чистки дымоходов печей, в которых используется твердое топливо, делаются 2 раза в год.

Дымоход из керамических труб — универсальное решение для котла в частном доме

Дымоходы из специальных дымоходных керамических труб могут применяться для всех типов котлов. Материал устойчив к высоким температурам и к любым агрессивным химическим соединениям, которые могут образоваться в дымоходе при сгорании разных видов топлива.Этот тип дымохода самый долговечный. Керамические трубы дымоходов различают по допустимой максимальной температуре отходящих газов.

следует использовать трубы с допустимой температурой отходящих газов 600-650 град.С, стойкие к возгоранию отложений сажи в трубе и предназначенные для работы в сухом состоянии.

Для газовых котлов и котлов на жидком топливе

применяют дымоходные керамические системы с допустимой температурой газов 400-450 град.С, предназначенные для работы в мокром состоянии — оборудованные конденсатоотводчиками.

Керамическая труба и теплоизоляция вокруг впитывают влагу и поэтому должны снаружи вентилироваться.

Назначение и условия работы дымоходной системы указаны в прилагаемой документации производителя.

Гладкая поверхность трубы и круглая форма дымового канала обеспечивают устойчивость стенок к загрязнению и удобную очистку.

Какой материал выбрать для монтажа дымохода

Выбор материала для монтажа дымохода зависит от многих критериев. В этом процессе следует учитывать все: начиная от того, какой потолочно-проходной узел вы хотите сделать, и заканчивая видом печи. В идеале дымоход для бани должен соответствовать следующим требованиям:

Способствовать сжиганию топлива в полном объеме.
Обеспечивать качественный прогрев стенок печи. Иными словами, тепло не должно улетать в трубу.
Должна присутствовать хорошая тяга. Она обеспечивается грамотным подбором диаметра трубы и отсутствием горизонтальных частей дымохода длиной более метра.

Кроме того, печная труба должна быть проста в обслуживании. Любой дымоход со временем требует прочистки, поэтому при монтаже следует собрать такую конструкцию, которая не будет усложнять этот процесс.

Почему важно все сделать правильно

Одна из главных особенностей дымоходных каналов — высокая пожароопасность. Именно поэтому работы по строительству требуют повышенного внимания.

Неправильно расположенный или неизолированный дымоход часто становится причиной возгораний перекрытий, кровли или близко расположенных стен.

Особенное внимание требуется уделить расположению дымохода в помещениях с деревянными стенами — кирпичный дымоход при прохождении через перекрытия обязательно изолируется слоем раствора, а стены и потолок обшиваются негорючим материалом

Фото 3. Схема правильной постройки дымохода: между самой трубой и деревянными перекрытиями должен быть противопожарный зазор.

Несмотря на возможный риск правильно построенный дымоотводный канал удобен в эксплуатации, прост в уходе и довольно безопасен

Оборудование дымохода часто увеличивает теплоотдачу печи, что особенно важно для любителей жить за городом в зимнее время

Для чего нужен дымоход

Любой вид печного отопления, предусматривает наличие дымового канала. Если он смонтирован не продумано, то возникает эффект обратной тяги, при которой все продукты горения идут в помещение, возникает задымление, а может произойти пожар. Поэтому к монтажу стоит относиться ответственно. А как вы понимаете, камин чаще всего располагается в зале. Поэтому к дымоходу нужно подойти максимально внимательно.

Правильно смонтированный дымоход жизненно необходим. Он обеспечивает отведение продуктов горения, образующие во время сгорания топлива. Дымоход позволяет предотвратить скопление дыма в помещении. Он создает тягу внутри топочной камеры, отводя дым и обеспечивая приток кислорода, необходимого для горения.

Безопасность и эффективность конструкции зависит от правильности монтажа дымохода отопительной системы. И, как показывает статистика, большинство пожаров происходит из-за неправильной работы дымоходов: не правильно проведенных расчетов, применение не качественных материалов, не соблюдение правил пожарной безопасности. Дымоход необходимо чистить, проводить своевременное техобслуживание.

Как правильно собирать дымоход: «по дыму» или «по конденсату»?

Металлические дымоходы состоят из отдельных секций. Чтобы собрать из них трубу, секции и переходники нужно соединить друг с другом в единое целое.

При использовании сэндвич-труб известных брендов на этапе сборки металлического дымохода сложности обычно не возникают. Секции сделаны так, чтобы собрать их можно было единственным способом. Не говоря уже о подробной инструкции, которая идет в комплекте.

Другое дело, если речь идет о дешевых сэндвич-трубах или вовсе о сборке одностенного дымохода. В этом случае есть два способа соединения секций:

«По дыму», когда верхние секции трубы надеваются на нижние. При таком способе соединения движущийся вверх дым беспрепятственно проходит по трубе и практически не оседает на стенках. Чего нельзя сказать о конденсате. Если он появляется в дымоходе, который собран «по дыму», то его капли стекают к стыкам и задерживаются там небольшой ступенькой в месте соединения. А часть конденсата даже может просачиваться наружу.
«По конденсату» — в этом случае верхние секции дымохода вставляются в нижние. Здесь уже конденсат легко стекает по трубе в топку, в специальный отстойник либо сразу в канализацию. Зато возле слегка выступающих стыков создаются небольшие завихрения, которые приводят к увеличенной скорости нарастания сажи в трубе.

Как лучше собирать трубу дымохода? Однозначно, «по конденсату».

Дело в том, что конденсат появляется практически в любом дымоходе, как бы вы не утепляли трубу. Вопрос только в его количестве. А конденсат внутри дымохода — это десятки агрессивных химических соединений, растворенных в воде. Поэтому, попадая в стык между секциями трубы, он постепенно разрушает металл, даже если это очень стойкая к химическим воздействиям нержавеющая сталь.

Кроме того, влага в месте соединения — прекрасная ловушка для несгоревших частиц в отходящих газах. Из-за нее стыки трубы быстро покрываются толстым слоем сажи.

Сбор дымохода «по дыму» допустим, только если речь идет о трубе диаметром до 100-120 мм, которая используется для отвода газов от интенсивно горящей печи. Например, от банной печи, если она работает только в двух режимах: «сильное пламя» и «все прогорело, топка остывает». Но даже в этом случае приоритет лучше отдавать отводу конденсата, хотя его количество будет минимальным.

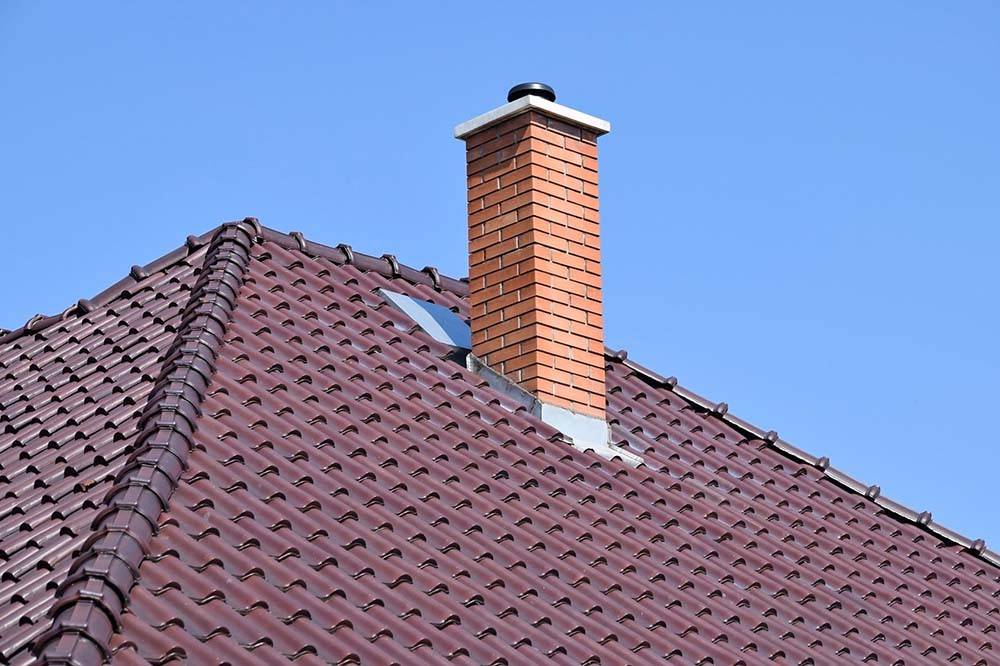

№1. Кирпичная труба для дымохода

Кирпич для обустройства дымоходов применяют давно, и он стал уже традиционным материалом. Сегодня его нельзя назвать универсальным, что, впрочем, не снижает его популярности. Кирпичный дымоход обустраивают внутри стены здания, те его участки, которые проходят сквозь неотапливаемые помещения или снаружи постройки, тщательно утепляют, чтобы дымовые газы внутри не охлаждались. Для обустройства такого дымохода подходит красный полнотелый кирпич марки не ниже М150, для его кладки используют известковый или известково-цементный раствор.

К главным преимуществам кирпичных труб для дымохода относится их долговечность и отличная термостойкость (керамический кирпич выдерживает температуру до 8000С), да и внешне они выглядят замечательно, а по пожаробезопасности им практически нет равных. Кирпичный дымоход подходит для печей и каминов на дровах, а при работе с котлами на жидком топливе, газе, пеллетными и твердотопливными пиролизными котлами быстро разрушается. Все дело в том, что подобные котлы устроены таким образом, что отходящие газы имеют небольшую температуру. Они быстро конденсируются и оседают на стенках трубы, за счет чего последние постоянно увлажняются. Учитывая тот факт, что в отходящих газах содержаться агрессивные химические вещества, включая серную кислоту, кирпич быстро разрушается. Результаты подобного воздействия проявляются влажными пятнами на наружной поверхности трубы.

Правда, выход из ситуации есть всегда. Чтобы подсоединить к кирпичной трубе дымохода современный котел на газе или жидком топливе, в кирпичный канал встраивают стальную или керамическую трубу, которые имеют несколько иные эксплуатационные качества.

Так как поверхность кирпича шероховата, на ней хорошо оседает сажа, которая постепенно приводит к уменьшению тяги. Чистка и ремонт кирпичной трубы – занятие не из легких. К тому же, большой вес конструкции обязательно потребует наличия фундамента. С другой стороны, достойный аналог для обустройства дымохода печи или камина найти сложно.

Монтаж сэндвич системы для отвода дыма

Перед установкой конструкции необходимо тщательно ознакомиться с технической документацией, правилами техники безопасности.

Обязательно нужно выполнить все мероприятия по предотвращению возникновения пожара во время эксплуатации дымохода.

Перед покупкой необходимо просчитать все материалы, с учетом особенности планировки дома

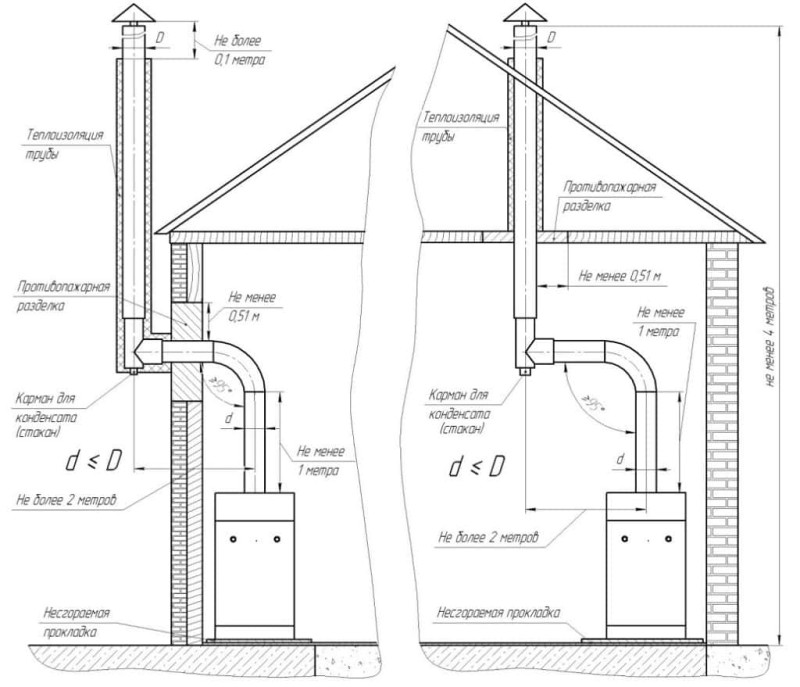

Схема монтажа сэндвич дымохода

Для того чтобы было легче представить как стоит правильно выполнять монтаж приведем схему.

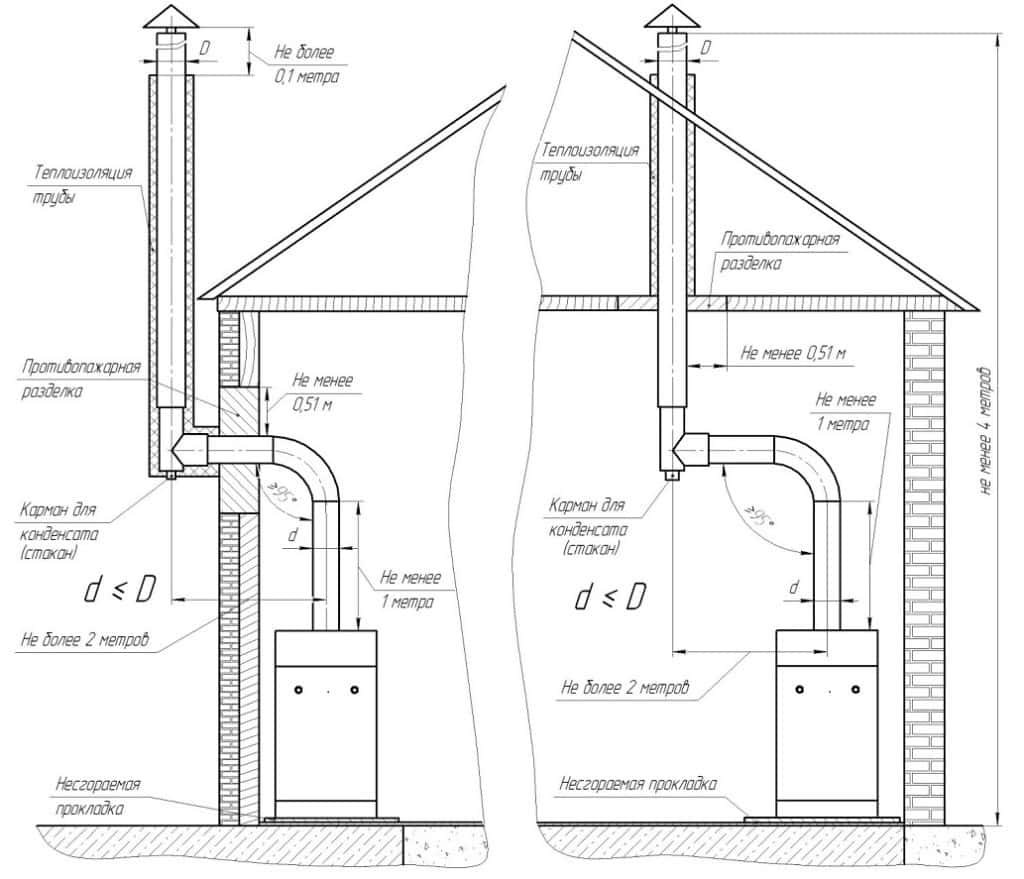

Рисунок — Схема монтажа

Таким образом, если учитывать все требования и правила при расчете места расположения сэндвич дымохода, ее высоты и длины, то монтаж будет выполнен правильно.

Шаг 1 – сборка элементов дымоходной трубы

Установка конструкции всегда начинается снизу вверх. Сэндвич дымоходы запрещено подключать непосредственно к отопительному устройству.

К отопительному прибору никогда не присоединяют элемент сэндвич дымохода — сначала устанавливают одностенную трубу или адаптер

Сначала устанавливают специальный адаптер или одностенную стальную трубу длиной от полуметра.

Если запланировано выводить трубу сразу в стену, то монтируют горизонтальный отвод с небольшим уклоном 2°.

Адаптер предназначен для соединения разных участков дымоходной системы — одностенной и сэндвич трубы

Участок из не утепленной трубы может быть коротким, или длинным, если рассчитывают на большую отдачу тепла. Расположенные вблизи него стены и конструкции обязательно защищают экраном или кожухом.

Устанавливают его «по дыму», то есть, одевают сверху на патрубок отопительного устройства и дополнительно защищают стык жаростойким герметиком.

Сборка «по конденсату» не дает каплям влаги проникнуть внутрь системы утепления, из-за чего существенно снижаются его изоляционные свойства

К отопительному прибору элемент сендвич дымохода может присоединяться через адаптер — двухконтурную трубу, нижняя часть которой устанавливается «по дыму», а верхняя «по конденсату».

Все последующие трубы будут монтироваться «по конденсату», что исключит его просачивание и убережет от повреждения теплоизоляционного слоя.

Места абсолютно всех стыков скрепляют муфтами. Возле каждого стыка устанавливают хомут, предназначенный для крепления системы к стене.

Шаг 2 – прохождение потолочных и стеновых перекрытий

Даже тот факт, что сэндвич дымоходы имеют изоляционный слой, не означает, что их поверхность не может достаточно сильно нагреваться. Поэтому запрещается размещать их без дополнительной изоляции вблизи возгораемых материалов (дерева, пластика и т. д.).

Места стыков сэндвич труб для дымоходов при их установке и эксплуатации не должны совпадать с проходом в перекрытии или стене.

Свободное пространство между перекрытием и трубой заполняют не возгораемой и не поддерживающей горение базальтовой ватой

Диаметр отверстия в стене или потолочном перекрытии прорезают на 250 мм больше, чем диаметр наружной трубы.

Делают его округлой или прямоугольной формы. В свободное пространство закладывают жаропрочный материал, который скрывают декоративными пластинами.

Узел прохода жаропрочный, он предотвращает деформацию дымохода при смещении конструкции здания — усадке, влажной и температурной деформации

Для прохождения через перекрытие и, особенно, через легко возгораемые материалы используют также специальный узел прохода. Между наружным контуром и внутренней поверхностью узла оставляют воздушный зазор.

При прохождении перекрытия или стены из слабо воспламеняющегося материала, можно использовать вместо узла прохода разгрузочную платформу. Она будет играть роль дополнительной опоры.

Шаг 3 – прохождение системы через кровлю

При выводе дымоходной трубы сквозь кровлю, нарушается ее герметичность. Чтобы укрепить трубу, отгородить ее от воспламеняемых элементов крыши и устранить возможность протечек в кровельном покрытии, используют специальные приспособления: конусные крызы, силиконовые уплотнители.

Эти детали имеют стандартизированные углы наклона, выбирают их, учитывая параметры кровли.

Силиконовый уплотнитель – мастер флеш значительно упрощает работы и помогает создать надежную защиту от протечек
