Дымоход для твердотопливного котла: особенности монтажа

Особенности монтажа и подключения дымовых труб

Монтаж металлического дымохода осуществляется следующими способами:

• по ходу дыма – сборка элементов производится вставкой нижней трубы в раструб верхней;
• по стоку конденсата – обратным порядком в раструб нижней трубы вставляется вышерасположенная.

Дымовая труба выполняется из стали толщиной не менее 1 мм и устанавливается вертикально.

Допустимые отклонения на отдельных участках не более 30о. Обязательно наличие специального разгонного участка длинной не менее 1 м после патрубка котла. Допустимо наличие горизонтальных участков длиной не более 0,5 м.

Возвышение оголовка трубы над кровлей устанавливается в пределах 50 см. Стыки уплотняются термостойким герметиком.

При монтаже на стену крепление производится с шагом не менее 1,5 м.

При установке трубы внутри помещения недопустимо соприкосновение с горючими материалами, расстояние до стен и деревянных конструкций перекрытий не менее 0,25 м.  Необходимо устанавливать на дымоход специальный защитный экран.

Подключение дымовых труб к котлу осуществляется с уклоном не менее 0,02 в сторону котла.

Как правильно собирать дымоход: «по дыму» или «по конденсату»?

Металлические дымоходы состоят из отдельных секций. Чтобы собрать из них трубу, секции и переходники нужно соединить друг с другом в единое целое.

При использовании сэндвич-труб известных брендов на этапе сборки металлического дымохода сложности обычно не возникают. Секции сделаны так, чтобы собрать их можно было единственным способом. Не говоря уже о подробной инструкции, которая идет в комплекте.

Другое дело, если речь идет о дешевых сэндвич-трубах или вовсе о сборке одностенного дымохода. В этом случае есть два способа соединения секций:

1. «По дыму», когда верхние секции трубы надеваются на нижние. При таком способе соединения движущийся вверх дым беспрепятственно проходит по трубе и практически не оседает на стенках. Чего нельзя сказать о конденсате. Если он появляется в дымоходе, который собран «по дыму», то его капли стекают к стыкам и задерживаются там небольшой ступенькой в месте соединения. А часть конденсата даже может просачиваться наружу.
2. «По конденсату» — в этом случае верхние секции дымохода вставляются в нижние. Здесь уже конденсат легко стекает по трубе в топку, в специальный отстойник либо сразу в канализацию. Зато возле слегка выступающих стыков создаются небольшие завихрения, которые приводят к увеличенной скорости нарастания сажи в трубе.

Как лучше собирать трубу дымохода? Однозначно, «по конденсату».

Дело в том, что конденсат появляется практически в любом дымоходе, как бы вы не утепляли трубу. Вопрос только в его количестве. А конденсат внутри дымохода — это десятки агрессивных химических соединений, растворенных в воде. Поэтому, попадая в стык между секциями трубы, он постепенно разрушает металл, даже если это очень стойкая к химическим воздействиям нержавеющая сталь.

Кроме того, влага в месте соединения — прекрасная ловушка для несгоревших частиц в отходящих газах. Из-за нее стыки трубы быстро покрываются толстым слоем сажи.

Сбор дымохода «по дыму» допустим, только если речь идет о трубе диаметром до 100-120 мм, которая используется для отвода газов от интенсивно горящей печи. Например, от банной печи, если она работает только в двух режимах: «сильное пламя» и «все прогорело, топка остывает». Но даже в этом случае приоритет лучше отдавать отводу конденсата, хотя его количество будет минимальным.

Конструкция дымохода и принцип работы

Грубо говоря, дымоход – это специальная труба, предназначенная для вывода дыма –  результата горения твердого топлива – из помещения. Дабы этот прибор был максимально эффективным, необходимо придерживаться целого ряда условий. Так, дымоход должен обеспечивать следующие вещи.

• Подачу воздуха в котел в необходимом количестве для того, чтобы тот смог полноценно функционировать.
• Нормальную тягу, которая, по сути, и является главным параметром эффективности такого рода оборудования, демонстрирующим скорость вывода дымовых газов за счет той же температурной разницы.

Если вы намерены соорудить дымоход (а вы, скорее всего, планируете это сделать), то вы должны знать. Что среднестатистический котел на твердом топливе оснащается специальным оборудованием, которое не даст вам поддерживать перманентную температуру горения в топке. По этой причине, если вы:

• сжигаете уголь, то температура дымовых газов может достигать 500-600°С;
• сжигаете дрова, то температура дыма будет несколько ниже – порядка 100-300°С.

Все это говорит лишь об одном: при установке вы должны обеспечить максимальную устойчивость к высоким температурам такого оборудования, как дымоход для твердотопливного котла.

Возможно вас так же заинтересует наша статья о пеллетных котлах

Обратите внимание! Чем меньше в дымоходы горизонтальных отрезков, заужений или различных изгибов, тем лучше для вас!

Дело в том, что дым поднимается из котла по спирали, и при каждом таком повороте эта спираль ломается, дымовые газы попросту  перемешиваются, меняя курс передвижения. Более того, стенки дымохода создают сопротивление движению дыма, поэтому идеальный дымоход должен быть круглым, иметь гладкие стены. Если форма будет, к примеру, прямоугольной, то завихрения в такой трубе будут создавать препятствия для движения дыма, что только ухудшает тягу. Но это мы немного забежали наперед, рассмотрим сначала, что нужно учесть в процессе установки.

Расчет сечения дымохода для газового котла

Для точного определения параметров системы, через которую удаляются продукты горения, производятся сложные вычисления. При этом учитываются форма и материал трубы, средние значения температуры снаружи и внутри, шершавость стенок и другое. Однако рассчитать сечение дымохода (F, м²) с достаточной для практических целей точностью можно с помощью формулы:

F = (K ∙ Q) / (4,19 ∙ √ˉ Н),

в которой:

• K – коэффициент от 0,02 до 0,03;
• Q – мощность котла в кВт, указанная в техпаспорте;
• Н – высота дымохода в метрах.

Полученный результат нужно проверить на соответствие СНИП 2.04.05-91 и при необходимости подкорректировать. В нормативном документе указано, что в зависимости от мощности внутреннее сечение дымохода круглой формы должно быть:

Мощность, кВт	Диаметр, мм
24	120
30	150
45	170
55	190
80	220
100	230

Для газовых котлов с прямоугольным дымоходом размер выбирается:

Мощность, кВт	Сечение, мм
меньше 3,5	140×140
3,5 — 5,2	140×200
5,2 — 7,3	140×270

Возможна установка труб квадратной формы, если их параметры соответствуют требованиям, но следует учитывать, что им свойственно накапливать сажу. Поэтому такие изделия придется чаще чистить, иначе уменьшение отверстия негативно отразится на работе системы. Если к дымоходу предполагается присоединить два котла, сечение рассчитывается по их суммарной максимальной мощности.

https://youtube.com/watch?v=Ymuy1a9U-ZM

https://youtube.com/watch?v=vnseHRwRIFA

Устройство, классификация и требования

Дымоход или дымовая труба – это специальный канал, используемый в различных строениях для отвода летучих продуктов сгорания твердого топлива. Обычно он представляет собой прямую трубу круглого сечения, так как это позволяет добиться максимальной тяги и минимального скопления сажи на стенах дымоходной трубы.

К системе отвода газов применяют различные требования, такие как:

• Хорошая тяга;
• Наличие теплоизоляции;
• Простота монтажа и обслуживания;
• Долгий срок эксплуатации;
• Стойкость к коррозии;
• Гладкость внутренних стенок;
• Пожарная безопасность;
• Эстетическая привлекательность;

Выбирая дымоход для твердотопливного котла следует принимать во внимание температуру продуктов сгорания. В зависимости от этого параметра следует выбирать материал дымоходной трубы

Современные производители выпускают модульные дымоходы из таких материалов как:

• нержавеющая сталь;
• керамика;
• пластмасса;
• стекло;

Фото 1: Внешний монтаж дымовой трубы в загородном доме

Температура дымовых газов на выходе ТТ котла может достигать 600 градусов Цельсия. Поэтому для использования совместно с твердотопливным котлом отопления ZOTA вполне подойдет стальной и керамический дымоход. Использование дымовых труб из стекла и пластмассы не допускается, так как данные материалы расчитаны на значительно более низкие температуры газов.

Отдельно стоит отметить классический кирпичный дымоход. Агрессивная среда возникающая внутри такой конструкции быстро приводит ее в негодность.Именно поэтому они уступают место более современным устройствам.

Чаще всего в качестве материала для изготовления дымоходной трубы используется нержавеющая сталь. Использование стали дает такому устройству ряд неоспоримых преимуществ:

• обладает малым весом по сравнению с кирпичным;
• прост в установке и монтаже;
• не требует строительства фундамента;

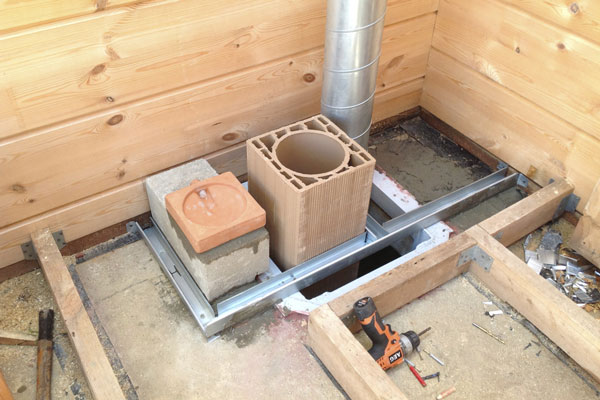

Фото 2: Установка керамического дымохода в дачном доме

Дымоходы из нержавейки по типу конструкции делятся на следующие виды:

Одностенные

Такие дымовые трубы представляют собой обычную трубу из стали. Достоинство такой конструкции в низкой стоимости. Основным же недостатком являются образование конденсата на внутренней поверхности и как следствие его замерзание при минусовых температурах.

Двухстенные (или двухконтурные)

Устройство такого дымохода, представляют собой конструкцию «труба в трубе». Внутрь главной трубы помещается труба меньшего диаметра, а пространство между ними заполняется теплоизоляционным материалом. Плюс такой конструкции в наличии теплоизоляции защищающей дымоход от образование конденсата, а минус в том, что цена на такие устройства значительно выше.

Особую популярность в последнее время получила конструкция дымохода в виде сэндвич трубы. Такая конструкция представляет собой дымоход собранный из отдельных труб метровой длинны, стыки которых снабжены теплоизоляционным материалом.

Фото 3: Конструкция сэндвич дымохода из нержавеющей стали

Особые требование предъявляются к толщине стенок стального дымохода. При использовании совместно с ТТ котлами, толщина стенок дымовой трубы должна быть 1мм и более.

Для отвода продуктов сгорания от котла на твердом топливе применяются и керамические дымоходы. Как и стальные, они устойчивы к работе при высокой температуре и агрессивной среде. Толщина их стенок значительно больше (1.5см), а следовательно они намного тяжелее и требуют установки на фундамент. Также керамические дымовые трубы должны быть строго вертикальны. Наличие различных изгибов исключается. Эта особенность в некоторых случаях делает невозможной установку и монтаж такого дымохода.

Требования к дымоходу

Рекомендуем вам перед тем, как приступать к сооружению дымохода, внимательно ознакомиться с инструкцией по эксплуатации вашего котла. В ней должны быть указаны четкие требования к дымоходу, который подходит для конкретной модели. Если вы не нашли такой информации, то можете сделать дымоход из того материала, который вам пришелся больше по душе. Но обязательно соблюдение следующих требований:

Конструкция должна быть вертикальна – это способствует эффективному удалению газа.

Площадь поперечного сечения трубы обязательно должна быть больше или равной площади поперечного сечения отводящего патрубка котла. Меньше – ни в коем случае!

Монтаж оголовка (дефлектора) – обязателен. Если ваша крыша изготовлена из легковоспламеняющегося материала, то обязательна и установка искрогасителя.

Тщательно выбирайте место для монтажа оголовника. Устанавливается он в зоне ветрового подпора. Как ее найти? Зрительно поищите самую близкую к вершине дымохода точку (конек крыши, дерево и т.д.). Мысленно проведите от этой точки к горизонту линию под углом 45º. Оголовок следует разместить выше этой линии.

Сборка дымохода довольна проста: один элемент просто вставляется в другой. Однако различают 2 способа такого монтажа:

— по конденсату – при таком способе детали вставляются друг в друга, исходя из направления стекания конденсата по трубе. Этот вариант используется в том случае, если в конструкции дымохода нет сборник конденсата. Если же он есть, то часть дымохода от котла до сборника конструируется «по конденсату», а остальная – «по дыму».

— по дыму – как вы уже наверное поняли, при таком варианте элементы монтируются по направлению движения продуктов горения.

Не секрет, что именно от силы тяги зависит скорость отвода и выброса горячих газов в окружающую среду. Сила тяги является технической характеристикой самого дымохода, которая показывает КПД его работы.

На силу тяги влияют такие параметры дымохода как его диаметр, высота, размер поперечного сечения.

— если самую верхнюю часть дымохода сделать Уже, тогда дым будет быстрее выходить из трубы, что является плюсом.

— Максимальная вертикальность, то есть малое количество ответвлений и горизонтальных, наклонных участков, это усилит тягу.

Как определить эффективность работы дымохода?

Низкий КПД – он возможен из-за неграмотной конструкции системы, а также из-за неплотной стыковки элементов. Обычно такое замечается уже на этапе сборки, так что все можно вовремя исправить. В противном случае вам придется разбирать уже собранный дымоход и монтировать заново.

Высокий КПД – в таком случае во время работы котла наблюдается слышное гудение в трубах. Вы можете использовать шибер, который может частично перекрыть трубу, отрегулировав таким образом интенсивность удаления газов.

Строительство дымохода из кирпича

Строят такой дымоотвод своими руками в такой последовательности:

1. Заливают фундамент. Кирпичная конструкция является тяжелой и поэтому нуждается в прочной опоре. Если котел будет размещаться на втором этаже дома или выше, то основанием для дымохода должно быть прочное железобетонное перекрытие. Дымоход лучше сделать в середине внутренней несущей стены или рядом с ней.
2. Выкладывают первый сплошной ряд. Размещают на нем металлический лист и дверку. Для кладки правильно использовать полнотелый керамический кирпич. Раствор — обычный кладочный.
3. Кладут остальную часть дымохода. При этом кладку надо сделать герметичной. Толщина любой стенки должна быть не менее половины длины кирпича. Размеры канала должны быть кратными длине кирпича: 1/2х1/2, 1/2х3/4 или 1/2х1 кирпич. На этом этапе также встраивают дверку напротив места, где в дымоотвод входит горизонтальная труба, отходящая от котла длительного горения.
4. Если по дымовой трубе будут подниматься вверх угарные газы, вышедшие из пеллетного или пиролизного агрегата, то в середину лучше вставить металлическую или керамическую трубу.
5. Участки дымохода на чердаке и над крышей утепляют минеральной или базальтовой ватой.
6. Наверху размещают аэродинамический колпак

Такой дымоход представляет собой только вертикальную конструкцию. Горизонтальная труба, которая соединяет его с котлом, должна быть сделана из нержавеющей стали.

Критерии выбора

Итак, нами уже определенно, по каким критериям надо выбирать дымоход. Но все же основной выбор будем проводить по чисто технической составляющей, то есть по тяге. Она обеспечит нормальное функционирование отопительного котла, качество его работы и эффективность сжигания топлива. Чем же конкретно отражается действие тяги?

Хотелось бы обратить внимание на тот факт, что внутри котла (топочной камеры) и дымохода сталкиваются две воздушные среды с разными температурами и с разным показателем давления. Горячие газы стремятся вверх, где они сталкиваются с холодным атмосферным воздухом. И чем разница температур будет больше, тем тяга будет меньше

Это законы физики, от которых никуда не деться

И чем разница температур будет больше, тем тяга будет меньше. Это законы физики, от которых никуда не деться.

Дымоход из стальной трубы

Тяга – это скорость движения горячих газовых масс. И определять эту скорость надо не в дымоходе, а в камере сгорания топлива. Это важный момент. Поэтому на данный показатель будут влиять:

• Диаметр (сечение) дымохода для твердотопливного котла.
• Высота дымохода для твердотопливного котла.
• Количество отводов (колен).

К примеру, чтобы достичь максимального показателя тяги в котле, необходимо установить прямолинейную без изгибов трубу, которая будет сужаться к выходу. Поэтому еще на стадии проектирования отопительной системы и при выборе самого нагревательного агрегата, необходимо точно рассчитать, какой дымоход по размерам будет вами установлен.

Причины некачественной работы

Чисто визуально определить, что дымоход работает некачественно, можно по двух показателям.

1. В самой трубе будет слышен гул. Не самая сложная проблема. В конструкции устройства обычно устанавливается заслонка (шибер), с помощью которой можно изменять сечение трубы. Чтобы гул исчез, вам придется экспериментальным путем найти необходимое сечение, уменьшая его или увеличивая.
2. Если при растопке котла дым с угарными газами начнет поступать в помещение, то это результат низкой тяги. Это говорит о том, что неправильно был собран дымоход или его конструкция изначально была спроектирована неправильно. Здесь два выхода: все переделать заново или установить на трубе вытягивающий вентилятор. Когда дело касается кирпичного дымохода для твердотопливного котла, то разбирать его нет смысла, лучше воспользоваться вторым вариантом.

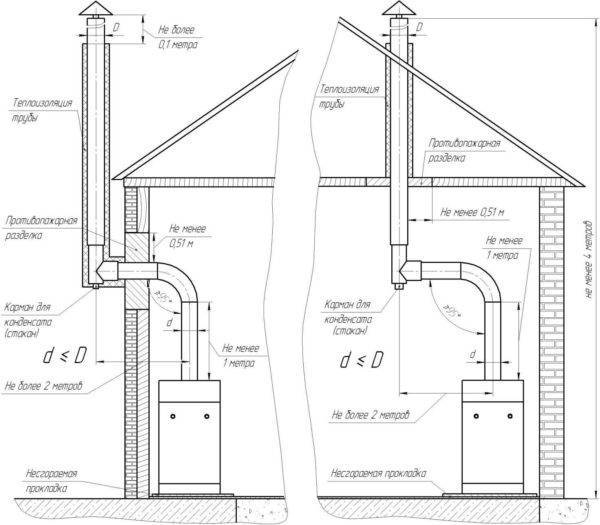

Схема установки дымохода

И еще один немаловажный момент, который влияет на тягу. По законам физики топочные и угарные газы из камеры сгорания движутся вверх по спирали. И чем выше их подъем, тем с большей скоростью они поднимаются. Поэтому оптимальная форма сечения дымохода – это круг или овал. В прямоугольных сечениях при движении газов образуются специфичные завихрения, особенно в углах конструкции. Именно они и снижают тягу

Поэтому при выборе дымоходной трубы для твердотопливного котла на это необходимо обратить внимание

Устройство подсоединения

Основные факторы выбора

Когда проводится расчет дымохода для твердотопливного котла необходимо учитывать несколько очень важных показателей.

• Температура угарных и топочных газов. Здесь приходиться учитывать материал, из которого дымоход будет сооружаться. Все дело в том, что у разных материалов есть свой температурный максимум, при котором газы могут проходить через трубу без сопротивления. При этом температура газов должна быть всегда меньше номинального показателя материала.
• Давление газов. Этот показатель зависит от конструкции дымохода и котла. Основная масса отопительных приборов рассчитана на естественный отвод, но сегодня все чаще производители стали предлагать модели, в которых установлены вентиляторы или турбины. При  выборе второго варианта данный показатель будет являться основным.
• Образуется ли конденсат. Эта проблема самая неприятная. Если внутри дымохода будет образовываться конденсат от угарных газов, то такой прибор долго не прослужит. Особенно это касается обычных металлических и кирпичных конструкций. В настоящее время производители стали решать и эту проблему, предлагая трубы из керамики или нержавейки.
• Стойкость к процессам коррозии. Классификация материалов по данному критерию делиться на три группы. Так вот для твердотопливного котла подходят материалы из второй и третьей группы.
• Пожарная безопасность. В технической документации, которая поступает вместе с изделием, производитель обязательно ставить приоритеты, касающиеся расстояний от элементов конструкции здания. Особенно это касается легковоспламеняющихся материалов. Обычно указывается минимальное расстояние, которое необходимо придерживаться очень строго.

Керамические трубы

Разновидности дымоходов

Конструкции классифицируются в зависимости от материала, используемого для изготовления:

1. кирпичные;
2. керамические;
3. стальные.

Рассмотрим особенности каждого варианта.

Кирпичные дымоходы

Такие конструкции стоят порядком дешевле своих более современных аналогов. Вместе с тем, труба их кирпича прекрасно выдерживает повышенные температуры дыма, а также прекрасно переносит случаи, когда сажа, скопившаяся на поверхности, возгорается.

Еще одной особенностью конструкции является внушительны вес. Для дымохода требуется соорудить прочный ЖБ/кирпичный фундамент, процедура монтажа требует специализированных навыков, из-за чего ее желательно поручить профессиональному каменщику. Поверхность стенок конструкции шероховата, так что на них скапливается сажа; это в сочетании с прямоугольным сечением создает порой серьезные трудности во время чистки.

Обратите внимание! Такой тип конструкции идеально подходит для котлов на твердом топливе, поскольку он может служить исключительно при высокотемпературном дымовом газе!

Также стоит отметить тот факт, что сегодня котлы пиролизного типа выделяют вместе с дымом вредный конденсат, который в скором времени разрушит стенки дымохода.

Конструкции из керамики

Дымоход для твердотопливного котла, изготовленный из керамики, может использоваться для любого из существующих котлов. Данный материал характеризуется повышенной прочностью и устойчивостью как к агрессивным средам (которые нередко сопровождают дым), так и к высоким температурам. Кроме того, это наиболее долговечная конструкция из всех, описанных в статье.

Существует градация керамических труб в зависимости от максимально допустимой температуры. Не будем углубляться в нее – это нам не нужно – отметим лишь, что для твердотопливного оборудования подойдут изделия с обозначением в 600-650°С.

Также важен факт вентиляции наружной части трубы – дело в том, что материал способен впитывать влагу. Сама поверхность гладкая и ровная, благодаря чему на ней не оседает сажа. Это, как известно, существенно упрощает процедуру чистки.

Структура подобных дымоходов

Для установки трубы зачастую оборудуют специальный канал вертикальной направленности, изготовленный из пустотелых кирпичей. К слову, этот канал может также являться частью общей вентиляционной системы, но не обязательно.

Чтобы защитить трубу от высокой температуры, следует ее утеплить, применяя для этого минеральную вату. Также данная мера позволит вам значительно повысить температуру газа, ведь если он охлаждается, то это, как известно, приводит к образованию конденсата и ухудшению вытяжки.

Также между стенками канала и трубой должен оставаться небольшой зазор, чтобы и утеплитель при работе вентилировался.

Обратите внимание! Сегодня рынок предлагает даже керамические дымоходы, «облаченные» в корпус из стали. Они отличаются тем, что не нуждаются в оборудовании специальных каналов и монтируются практически в любом месте, в открытом либо закрытом виде. Возможно вас так же заинтересует статья о принципах работы котлов на жидком топливе

Возможно вас так же заинтересует статья о принципах работы котлов на жидком топливе

Конструкции из стали

Стальные дымоходы тоже бывают разными, но вот для котлов на твердом топливе используются лишь те, при изготовлении которых была применена жаропрочная сталь примерно в 1 миллиметр толщиной. Такие конструкции характеризуются более высокой стоимостью по сравнению с предыдущими вариантами, и в то же время меньшим сроком эксплуатации.

Вместе с тем, устанавливать такие трубы быстрее и легче, им не нужен специальный канал, из-за чего в дальнейшем их можно ремонтировать. Вы легко сможете собрать его своими руками; более того, характеристики внутренней его поверхности такие же, как у керамического дымохода.

Основные правила монтажа дымоходов

Крепление дымохода к стене всегда начинают от отопительного оборудования. Для того, чтобы подобрать правильный диаметр трубы дымохода, необходимо изучить рекомендации производителя котла или камина.

При этом следует учитывать такие характеристики:

• мощность котла влияет на диаметр трубы дымоотвода;
• помимо падения мощности, короткий дымоход может стать причиной задымления внутреннего помещения;
• в то же время, длинный дымоход имеет свойство «форсировать» отопительное оборудование. Таким образом, затраты на энергоноситель значительно возрастут, при этом эффективность отопления может упасть.

Подключают прибор отопления к дымоходу с помощью специального перехода или соединительного элемента — тройника, трубы или колена.

Давайте рассмотрим пример. Предположим, что дом уже полностью готов, а внутри уже стоит котел отопления. Таким образом, устанавливать классический внутренний дымоход уже нецелесообразно — затраты на проход сквозь перекрытия этажей и кровлю будут колоссальными. Поэтому в данной ситуации оптимальным решением будет вывод дымохода через стену. Для этого достаточно возвести внешний дымоход, а с котлом его соединяют горизонтальной трубой. При этом стоит помнить, что длина данного перехода не должна превышать 1 метр. В ином случае значительно снижается тяга в дымоходе. Если возникает ситуация, когда выполнить данную рекомендацию конструктивно невозможно, то необходимо компенсировать тягу с помощью увеличения высоты дымохода.

Для организации одноконтурной системы используется труба из эмалированной или нержавеющей стали. Такой дымоход отличается простотой монтажа и гораздо меньшей себестоимостью.

Двухконтурная система изготавливается по принципу «труба в трубе», при этом между их поверхностями прокладывается теплоизоляция. Данная система более практична, так как имеет большую защиту от внешних повреждений и не образовывает конденсата. Благодаря этим свойствами, такая система нашла широкое применение при строительстве деревянных домов.

Конструкция дымохода для твердотопливного котла

Неважно какой материал вы предпочтете для обустройства системы дымоудаления. Все дымоходы для ТТ котлов имеют схожу. Конструкцию, которая включает в себя следующие части:

Конструкцию, которая включает в себя следующие части:

• Труба или дымоход – это участи круглой или прямоугольной формы, по которым и происходит движение продуктов горения от котла во внешнюю среду. Материал трубы должен быть прочным и термостойким, чтобы выдерживать высокую температуру отходящих газов.
• Узел для сбора конденсата – необходимый элемент дымохода. Всем известный закон физики: когда горячий воздух контактирует с холодным предметом, образуются мелкие частички влаги – конденсат. Они оседают на стенках поверхности. Сборник конденсата, как вы поняли, и служит для удаления излишков влаги из системы. Образуется он в верхней части системы дымоудаления и может стекать низ, рискуя попасть внутрь котла. Поэтому сборник и монтируют в нижней части дымохода. Таким образом котел и дымоход не контактируют напрямую, а подключаются друг к другу через специальный тройник.
• Шибер – это специальная заслонка, которой можно перекрыть доступ воздуха из котла в систему. Она закрывается, когда котел не работает, чтобы тепло не улетучилось в трубу.
• Отверстие для ревизии – оно расположено сразу поверх сборника для конденсата. Именно через него и происходит удаление влаги из системы.

Это общая конструкция дымохода. Конечно она может изменяться в зависимости от материала. Например, у дымохода из стали предусмотрен компенсатор линейнойдеформации – это узел, сохраняющий прочность конструкции и ее герметичность. Дело в том, что при регулярном нагревании/охлаждении дымоход из стали может «гулять», нарушая плотность стыковки.

Технологические требования

Необходимо соблюдать следующие технические требования:

• Должен быть предусмотрен специальный участок, чтобы разогнать дым. Он представляет собой вертикальную трубу, устанавливаемую за патрубком твердотопливного котла. Разгоночный участок делается высотой один метр.
• Дымоход устанавливается только вертикально. Допускается отклонение не более 30 градусов.
• Запрещается наличие прогибов.
• Очень важна длина (3 — 6 метров).
• Допускается наличие трех горизонтальных участков. Причем длина каждого не должна превышать полметра.
• Возвышение оголовка над крышей должно превышать 100 см.
• Крепление трубы к стене, выполняется с шагом 1,5 метра.
• Для создания герметичного стыка, трубы обильно смазывают термостойким герметиком.

Чтобы получить идеальную тягу, необходимо чтобы в конструкции дымохода было минимальное количество поворотов. Наилучшим считается ровная труба.

Дымоход можно устанавливать внутри здания или за его пределами. Для первого варианта, необходимо защитить трубу, чтобы она не соприкасалась с горючими материалами. Используется специальный металлический экран, устанавливаемый в месте прохождения трубы через перекрытие. Дымоход должен находиться от стены на расстоянии более 25 см.

Намного безопаснее выглядят наружные конструкции. Их намного проще обслуживать. Мастера считают этот метод самым предпочтительным.

Меры по улучшению

Все чаще при реконструкции разрушающихся кирпичных дымоходов используют надежные стальные трубы, просто вставляя их в существующий канал. Оставшийся промежуток заполняется базальтовым негорючим утеплителем. Рекомендуется проведение подобной замены, если прогнозируется переход с твердого топлива на газообразный его аналог.

Воротник дымовой трубы

Чтобы кирпичная шахта не получала вредоносного воздействия от конденсата, рекомендуется утеплить ее снаружи сто миллиметровыми плитами базальтовой ваты. В случае расположения канала внутри стены утепляется часть, проходящая пространство не отапливаемого чердака, а также над кровлей. Если дымовая шахта пристроена к дому, то ее наружные плоскости облицовывают теплоизоляцией полностью, дополняя наружным слоем из оцинкованного металла, имеющего толщину в 0,5 мм.

Особенности и нюансы монтажа и установки

Собираясь устанавливать твердотопливный котел, следует озаботиться и тем, что бы обеспечить беспрепятственный выход дыма (результата горения).

В этих целях и строятся дымоходы.

Вне зависимости от типа постройки – как для деревянного дома, так и построенного из кирпича можно соорудить дымоход.

Причем устанавливается он как внутри здания, так и снаружи. Оба типа подобного строительства существенно отличаются, это следует учитывать при проектировании и подбирать для собственного случая тот который будет максимально удобен, или потребует меньших затрат. Причем главным в процессе проектирования будет эффективность, а вот затратная часть отходит на второй план.

Схема дымохода

Наличествует и огромный ассортимент строительных материалов используемых в строительстве, и посредством которых предлагается построить дымоход – основные отличия заключаются в цене, отдельные виды строительных материалов применимы в конкретных случаях (следует учитывать тип твердотопливного котла и используемый вид топлива, или планируемые виды топлива, мощность котла и массу иных факторов).

В ином случае выход дыма будет затруднен, он будет оставаться в помещении, что неизменно приведет к плачевным последствиям и даже опасным для жизни и здоровья жильцам ситуациям.

В большинстве случаев, компании продающие котлы могут помочь либо с проектировкой, либо с полной постройкой дымохода. Так или иначе – проконсультироваться с ними имеет смысл.

Конструкции котлов и вывод дымовой трубы

Конструктивно газовый котёл представляет собой устройство, состоящее из газовой горелки, к которой через форсунки поступает газ, и теплообменника, который нагревается за счёт энергии, получаемой во время сгорания газа. Газовая горелка располагается в топочной камере. Движение тепла происходит при помощи циркулярного насоса.

Помимо этого, современные типы газовых котлов оснащаются различными модулями самодиагностики и автоматики, позволяющими использовать оборудование в автономном режиме

При выборе дымохода обращайте внимание на тип камеры сгорания котла. Именно от её конструкции будет зависеть способ забора воздуха, необходимого для сгорания газа, а вследствие этого и оптимальный тип дымохода. Для разных типов камеры сгорания подходят разные типы дымоходов

Для разных типов камеры сгорания подходят разные типы дымоходов

Камера сгорания у газовых котлов бывает двух типов:

• открытая — обеспечивает естественную тягу. Забор воздуха происходит из помещения, в котором установлено отопительное оборудование. Отвод продуктов горения осуществляется посредством естественной тяги при помощи дымовой трубы с выходом через кровлю;
• закрытая — обеспечивает принудительную тягу. Забор воздуха для горения топлива происходит с улицы. В редких случаях воздух может забираться из специального помещения, оборудованного приточной вентиляцией. Для одновременного отвода топочных газов и забора свежего воздуха используется дымоход коаксиального типа, который выводится наружу через ближайшую несущую стену.

Зная тип топочной камеры, можно без особого труда подобрать или изготовить подходящий по конструкции дымоход. В первом случае, когда котёл оборудован открытой камерой сгорания, используется обычный тонкостенный или утеплённый дымоход.

Для котлов с закрытой камерой сгорания используется коаксиальный дымоход, который представляет собой конструкцию, состоящую из труб разного диаметра. Труба с меньшим сечением закрепляется внутри трубы большего диаметра посредством специальных стоек. По внутреннему каналу происходит отвод углекислого газа и других продуктов горения, а через промежуток между внешней и внутренней трубой свежий воздух поступает в закрытую топочную камеру.

Способы устройства дымовых труб

По способу устройства дымовые трубы подразделяются на:

• внутренние — дымоходы, выполненные из металла, кирпича или керамики. Представляют собой как одностенную, так и утеплённую двухстенную конструкцию. Располагаются вертикально вверх. Возможно присутствие нескольких колен со смещением на 30о;
• наружные — коаксиальные или сэндвич-дымоходы. Располагаются также вертикально вверх, но дымовая труба выводится наружу через несущую стену горизонтально. После вывода трубы устанавливается поворотное колено на 90о и опорные кронштейны, позволяющие провести монтаж в нужном направлении.

Дымоход может выводиться на улицу через стену в непосредственной близости от котла или традиционным способом через крышу

При выборе способа устройства дымохода следует учитывать размеры здания, в котором находится оборудование. Для небольших построек целесообразней использовать внешние дымоходы, так как они позволяют вывести дымовую трубу за пределы помещения.

В остальных случаях следует отталкиваться от личных возможностей. Если позволяет пространство и есть возможность выполнить качественную изоляцию в местах прохода трубы через перекрытия, то внутренний дымоход будет лучшим решением. Особенно если конструкция будет обложена кирпичом или защищена керамическим коробом.
