Электронный балласт: устройство, ремонт и схема подключения для люминисцентных ламп

Электронный балласт ЭПРА

Электронным балластом называется специальное изделие, которое автоматически запускает люминесцентные лампы и продолжительное время поддерживает их в работе. Изготовление ЭМПРА началось три десятилетия тому назад. Они должны были заменить большие пускорегулирующие изделия. Специалисты связывают это с тем, что у старых пускорегулирующих аппаратов было очень много недостатков, которые сильно осложняли их использование.

Перечень основных недостатков такой:

• располагающийся в панели пускорегулирующего аппарата дроссель был больших габаритов и очень сильно шумел при работе;
• довольно частое мерцание света;
• очень маленький коэффициент полезного действия;
• при поломке стартера может наблюдаться запоздалое срабатывание люминесцентной лампы.

Схема подключения, запуск

Пускорегулирующий аппарат подключается с одной стороны к источнику питания, с другой – к осветительному элементу. Нужно предусмотреть возможность установки и крепления ЭПРА. Подключение производится в соответствии с полярностью проводов. Если планируется установить две лампы через ПРА, используется вариант параллельного соединения.

Схема будет выглядеть следующим образом:

Группа газоразрядных люминесцентных ламп не может нормально работать без пускорегулирующего аппарата. Его электронный вариант конструкции обеспечивает мягкий, но одновременно с тем и практически мгновенный запуск источника света, что дополнительно продлевает срок его службы.

Поджиг и поддержание функционирования лампы осуществляется в три этапа: прогрев электродов, появление излучения в результате высоковольтного импульса, поддержание горения осуществляется посредством постоянной подачи напряжения небольшой величины.

Определение поломки и ремонтные работы

Если наблюдаются проблемы в работе газоразрядных ламп (мерцание, отсутствие свечения), можно самостоятельно сделать ремонт. Но сначала необходимо понять, в чем заключается проблема: в балласте или осветительном элементе. Чтобы проверить работоспособность ЭПРА, из светильников удаляется линейная лампочка, электроды замыкаются, и подсоединяется обычная лампа накаливания. Если она загорелась, проблема не в пускорегулирующем аппарате.

В противном же случае нужно искать причину поломки внутри балласта. Чтобы определить неисправность люминесцентных светильников, необходимо «прозвонить» все элементы по очереди. Начинать следует с предохранителя. Если один из узлов схемы вышел из строя, необходимо заменить его аналогом. Параметры можно увидеть на сгоревшем элементе. Ремонт балласта для газоразрядных ламп предполагает необходимость использования навыков владения паяльником.

Если с предохранителем все в порядке, далее следует проверить на исправность конденсатор и диоды, которые установлены в непосредственной близости к нему. Напряжение конденсатора не должно быть ниже определенного порога (для разных элементов эта величина разнится). Если все элементы ПРА в рабочем состоянии, без видимых повреждений и прозвон также ничего не дал, осталось проверить обмотку дросселя.

В некоторых случаях проще купить новую лампу. Это целесообразно сделать в случае, когда стоимость отдельных элементов выше ожидаемого предела или при отсутствии достаточных навыков в процессе пайки.

Ремонт компактных люминесцентных ламп выполняется по сходному принципу: сначала разбирается корпус; проверяются нити накала, определяется причина поломки на плате ПРА. Часто встречаются ситуации, когда балласт полностью исправен, а нити накаливания перегорели. Починку лампы в этом случае произвести сложно. Если в доме имеется еще один сломанный источник света сходной модели, но с неповрежденным телом накала, можно совместить два изделия в одно.

Таким образом, ЭПРА представляет группу усовершенствованных аппаратов, обеспечивающих эффективную работу люминесцентных ламп. Если было замечено мерцание источника света или он и вовсе не включается, проверка балласта и его последующий ремонт позволят продлить срок службы лампочки.

Трансформатор из дросселя

Далее рассмотрим оба варианта. Для того чтобы воспользоваться дросселем из электронного балласта, его надо выпаять из платы и затем разобрать. Если в нем применен Ш-образный сердечник, он содержит две одинаковые части, которые соединены между собой. В рассматриваемом примере для этой цели применена оранжевая клейкая лента. Она аккуратно удаляется.

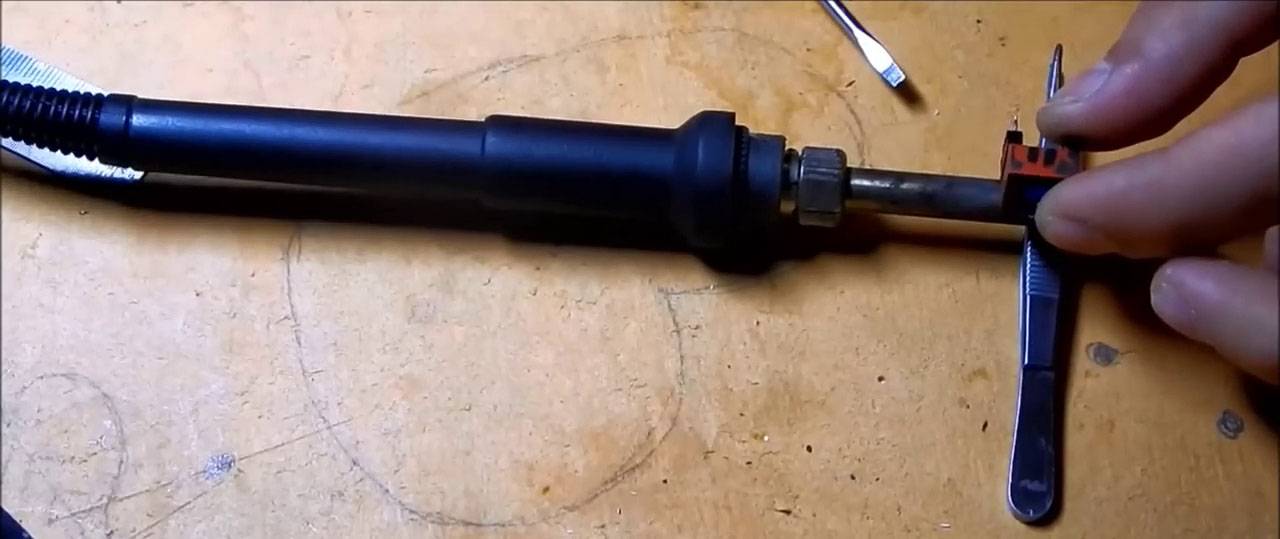

Удаление ленты, стягивающей половинки сердечника

Половинки сердечника обычно склеены так, чтобы между ними оставался зазор. Он служит для оптимизации намагничивания сердечника, замедляя этот процесс и ограничивая скорость нарастания тока. Берем наш импульсный паяльник и нагреваем сердечник. Прикладываем его к паяльнику местами соединения половинок.

Рассоединяем склеенные половины сердечника

Разобрав сердечник, получаем доступ к катушке с намотанным проводом. Обмотку, которая уже есть на катушке, отматывать не рекомендуется. От этого изменится режим намагничивания. Если свободное место между сердечником и катушкой позволяет обернуть один слой стеклоткани для улучшения изоляции обмоток друг от друга, надо сделать это. А потом намотать десять витков вторичной обмотки проводом подходящей толщины. Поскольку мощность нашего блока питания будет небольшой, толстый провод не нужен. Главное, чтобы он поместился на катушке, и половинки сердечника наделись на него.

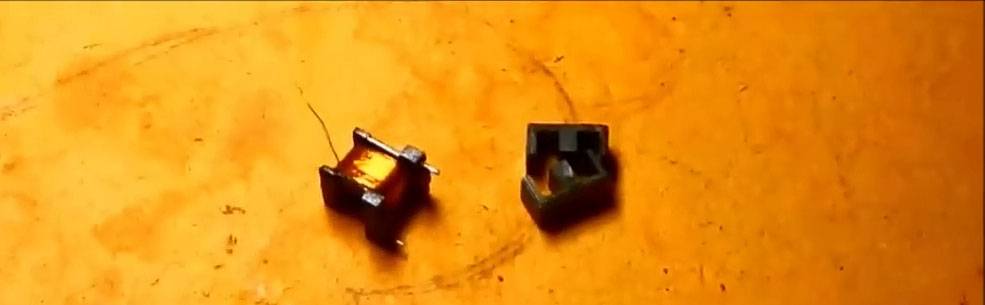

Разобранный дроссель

Намотав вторичную обмотку, собираем сердечник и закрепляем половинки клейкой лентой. Предполагаем, что после тестирования БП станет понятно, какое напряжение создается одним витком. После тестирования разберем трансформатор и добавим необходимое число витков. Обычно переделка имеет целью сделать преобразователь напряжения с выходом 12 В. Это позволяет получить при использовании стабилизации зарядное устройство для аккумулятора. На такое же напряжение можно сделать и драйвер для светодиодов из энергосберегающей лампы, а также зарядить фонарик с питанием от аккумулятора.

Поскольку трансформатор нашего ИБП, скорее всего, придется доматывать, впаивать его в плату не стоит. Лучше припаять проводки, торчащие из платы, и к ним на время тестирования припаять выводы нашего трансформатора. Концы выводов вторичной обмотки надо очистить от изоляции и покрыть припоем. Затем либо на отдельной панельке, либо прямо на выводах намотанной обмотки надо собрать выпрямитель на высокочастотных диодах по схеме моста. Для фильтрации в процессе измерения напряжения достаточно конденсатора 1 мкФ 50 В.

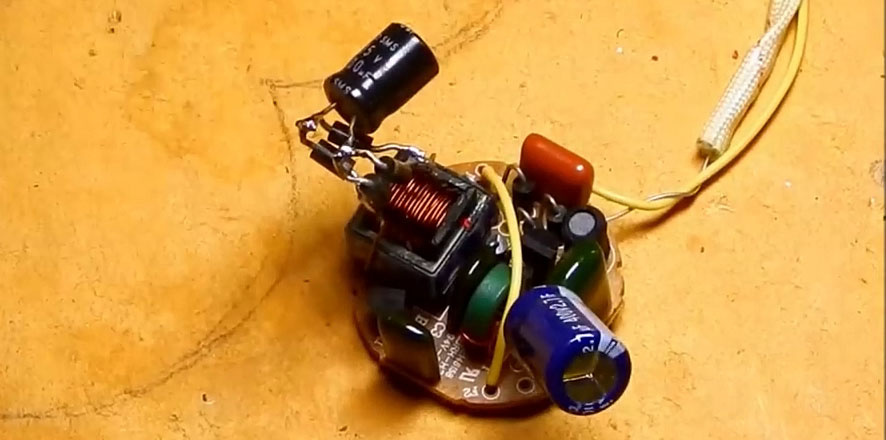

Готовая к тестированию плата с выпрямителемСхема импульсного блока питания

Список источников

• sovet-ingenera.com
• OsvescheniePro.com
• proprovoda.ru
• elektro.guru
• electricremont.ru
• chebo.biz
• 220v.guru
• OperatorRegion.ru
• jelectro.ru
• electrobox.su
• electric-220.ru
• LampaGid.ru

Разновидности и принцип функционирования

Главная функция ЭПРА заключается в преобразовании переменного тока в постоянный. По-другому электронный балласт для газоразрядных ламп называется еще и высокочастотным инвертором. Один из плюсов таких приборов – компактность и, соответственно, небольшой вес, что дополнительно упрощает работу люминесцентных источников света. А еще ЭПРА не создает шум при работе.

Балласт электронного типа после подключения к источнику питания обеспечивает выпрямление тока и подогрев электродов. Чтобы люминесцентная лампа зажглась, подается напряжение определенной величины. Настройка тока происходит в автоматическом режиме, что реализуется посредством специального регулятора.

Схема обеспечивает еще и защиту от скачков напряжения питающего источника, что исключает необходимость ремонта по данной причине.

По целевому назначению встречаются следующие виды ЭПРА:

• для линейных ламп;
• балласт, встроенный в конструкцию компактных люминесцентных источников света.

ЭПРА для люминесцентных ламп подразделяются на группы, отличные по функциональности: аналоговые; цифровые; стандартные.

Схема подключения, запуск

Пускорегулирующий аппарат подключается с одной стороны к источнику питания, с другой – к осветительному элементу. Нужно предусмотреть возможность установки и крепления ЭПРА. Подключение производится в соответствии с полярностью проводов. Если планируется установить две лампы через ПРА, используется вариант параллельного соединения.

Схема будет выглядеть следующим образом:

Поджиг и поддержание функционирования лампы осуществляется в три этапа: прогрев электродов, появление излучения в результате высоковольтного импульса, поддержание горения осуществляется посредством постоянной подачи напряжения небольшой величины.

Определение поломки и ремонтные работы

Если наблюдаются проблемы в работе газоразрядных ламп (мерцание, отсутствие свечения), можно самостоятельно сделать ремонт. Но сначала необходимо понять, в чем заключается проблема: в балласте или осветительном элементе. Чтобы проверить работоспособность ЭПРА, из светильников удаляется линейная лампочка, электроды замыкаются, и подсоединяется обычная лампа накаливания. Если она загорелась, проблема не в пускорегулирующем аппарате.

В противном же случае нужно искать причину поломки внутри балласта. Чтобы определить неисправность люминесцентных светильников, необходимо «прозвонить» все элементы по очереди. Начинать следует с предохранителя. Если один из узлов схемы вышел из строя, необходимо заменить его аналогом. Параметры можно увидеть на сгоревшем элементе. Ремонт балласта для газоразрядных ламп предполагает необходимость использования навыков владения паяльником.

Если с предохранителем все в порядке, далее следует проверить на исправность конденсатор и диоды, которые установлены в непосредственной близости к нему. Напряжение конденсатора не должно быть ниже определенного порога (для разных элементов эта величина разнится). Если все элементы ПРА в рабочем состоянии, без видимых повреждений и прозвон также ничего не дал, осталось проверить обмотку дросселя.

Ремонт компактных люминесцентных ламп выполняется по сходному принципу: сначала разбирается корпус; проверяются нити накала, определяется причина поломки на плате ПРА. Часто встречаются ситуации, когда балласт полностью исправен, а нити накаливания перегорели. Починку лампы в этом случае произвести сложно. Если в доме имеется еще один сломанный источник света сходной модели, но с неповрежденным телом накала, можно совместить два изделия в одно.

Таким образом, ЭПРА представляет группу усовершенствованных аппаратов, обеспечивающих эффективную работу люминесцентных ламп. Если было замечено мерцание источника света или он и вовсе не включается, проверка балласта и его последующий ремонт позволят продлить срок службы лампочки.

Неисправности и ремонт люминесцентных ламп

Как показывает практика, причиной неисправности электронного балластного устройства может стать выход из строя компонентов, представленных конденсаторами, диодами, резисторами, транзисторами, дросселями и трансформаторами.

Визуальное определение неисправности базируется на почернении элементов, изменении окрашивания платы и разной деформации конденсаторов. Все пришедшие в негодность элементы подлежат обязательной замене.

Сгоревший ЭПРА

Чтобы произвести правильное самостоятельное выявление неисправностей посредством мультиметра, детали выпаиваются из платы, так как в противном случае наличие сопротивления в других элементах схемы часто становится причиной ложных показаний измерительного прибора.

Плюсы и минусы

Подводя итоги, можно сказать, что, как и любое электронное изделие, электронный пускатель обладает достоинствами и недостатками.

Плюсы

• Больший срок эксплуатации люминесцентной лампы.
• Больший КПД, меньшие потери (как минимум, отсутствует постоянное перемагничивание сердечника дросселя). Экономия до 30 процентов.
• Нет реактивных выбросов в сеть питания. Не создают помехи другой аппаратуре.
• Отсутствие мерцания при пуске и эффекта стробирования при работе.
• Автоматика отключается при выходе лампы из строя.
• Плавный прогрев электродов.
• Стабильный световой поток при скачках напряжения.
• Возможность работы и на постоянном токе (не все модели).
• Имеют защиту от короткого замыкания.
• Отсутствие характерного шума.
• Возможен запуск ламп при низких температурах окружающей среды.

Минусы

• Некачественные, дешевые ЭПРА – недолговечны.
• Главный недостаток – цена (они окупаются со временем).
• Часть моделей не совместимы со светодиодными аналогами люминесцентных ламп.

Разновидности

Первоначально в качестве ПРА для люминесцентной лампы использовались электромагнитные дроссели (балласты) со стартерами. Этот комплект назывался электромагнитным пускорегулирующим аппаратом – ЭмПРА. Позже появились электронные аналоги ЭмПРА на транзисторах и микросхемах, выполняющие ту же функцию. Они получили название ЭПРА (электронный пускорегулирующий аппарат), или просто «электронный балласт». Рассмотрим конструкцию и принцип работы этих пускорегулирующих устройств.

Нередко под ЭмПРА подразумевают только электромагнитный дроссель, что не совсем верно. ЭмПРА – это дроссель и стартер – два отдельных узла.

Электромагнитный

ЭмПРА – это обычный дроссель – катушка, намотанная на магнитопроводе, и газоразрядная малогабаритная лампочка со встроенными биметаллическими контактами (рабочими электродами).

Рассмотрим процессы, происходящие в светильнике с ЭмПРА. При включении в колбе стартера зажигается разряд, который нагревает электроды из биметалла. В результате электроды замыкаются и подключают к питающей сети через дроссель спирали электродов ЛЛ. При этом тлеющий разряд в колбе лампочки-стартера гаснет.

Спирали люминесцентной лампы разогреваются, их способность испускать электроны многократно увеличивается. После остывания контактов стартера они размыкаются. В результате на электродах ЛЛ появляется импульс высокого (до 1 кВ) напряжения, создаваемого самоиндукцией дросселя.

На схеме буквами обозначены:

• А – люминесцентная лампа.
• В – сеть переменного тока.
• С – стартер.
• D – биметаллические электроды.
• Е – искрогасящий конденсатор.
• F – нити накала катодов.
• G – электромагнитный дроссель (балласт).

Высокое напряжение пробивает газовый промежуток. В колбе ЛЛ начинается разряд. При этом ртуть переходит в парообразное состояние, сопротивление газового промежутка резко падает. Чтобы разряд не перешел в неуправляемый дуговой, ток через лампу ограничивается дросселем с большим индуктивным сопротивлением. Поэтому его называют балластом.

Электронный

Внешне электронный балласт для люминесцентных ламп похож на электромагнитный. У него серьезные конструктивные отличия и другой принцип работы.

Как видно на фото, в электронном балласте много радиоэлементов. Рассмотрим типовую структурную схему ЭПРА и узнаем, как он работает.

Переменное сетевое напряжение проходит через фильтр электромагнитных помех, выпрямляется, сглаживается и подается на инвертор. Задача инвертора – обеспечить напряжение для работы ЛЛ. Сформированное инвертором напряжение через схему ограничения тока (балласт) подается на лампу. Схема запуска служит только для пуска ЛЛ. После выполнения своей функции в дальнейшей работе она не участвует.

Узлы инвертора, балласта и пуска на структурной схеме разделены условно. Часто функции балласта выполняет инвертор, дополнительно являющийся стабилизатором тока. В некоторых схемах он играет роль стартера, самостоятельно принимая решение о подогреве спиралей лампы и о подаче на них запускающего высоковольтного импульса.

Более простые схемы запуска представляют собой обычный конденсатор, образующий со спиралями и выходными дросселями колебательный контур. Последний настроен на частоту работы инвертора. Возникающий при погашенной лампе резонанс повышает напряжение на электродах лампы до единиц и даже десятков киловольт и зажигает разряд в колбе без предварительного подогрева спиралей (холодный пуск).

Что даёт такая схема? Прежде всего, мерцание. Обычный электромагнитный дроссель питает лампу переменным током частотой 50 Гц. Люминофор имеет малую инерционность и в промежутках между полуволнами заметно теряет яркость свечения. В результате люминесцентная лампа заметно мерцает. Это плохо для зрения.

Особенно заметно мерцание на изношенных лампах, люминофор которых теряет свойства инерционности.

Инвертор, питающий ЛЛ, работает на частотах десятка и даже сотни кГц. При этом инерционности люминофора достаточно, чтобы «переждать» паузы между питающими импульсами без заметной потери яркости. То есть благодаря ЭПРА у люминесцентной лампы малый коэффициент пульсаций.

Далее электронная схема обеспечивает стабильным питанием лампу, даже если сетевое напряжение отличается от номинального. К примеру, ЭПРА POSVET (фото см. выше) позволяет работать ЛЛ при напряжении в сети от 195 до 242 В. У лампы, подключённой через ЭмПРА, при таких напряжениях либо сократится срок эксплуатации, либо она не запустится.

ЭПРА для компактных ЛДС

Сравнительно недавно стали широко использоваться в быту люминесцентные энергосберегающие лампы, адаптированные под стандартные патроны для простых ламп накаливания – Е27, Е14, Е40. В этих устройствах электронные балласты находятся внутри патрона, поэтому ремонт этих ЭПРА теоретически возможен, но на практике проще купить новую лампу.

На фото показан пример такой лампы марки OSRAM, мощностью 21 ватт. Следует заметить, что в настоящее время позиции этой инновационной технологии постепенно занимают аналогичные лампы со светодиодными источниками. Полупроводниковая технология, непрерывно совершенствуясь, позволяет быстрыми темпами достигнуть цены на ЛДС, стоимость которых остается практически неизменной.

Как проверить дроссель с мультиметром и без него. Все причины неисправности ПРА и ЭПРА.

Лампы дневного света, несмотря на популяризацию светодиодного освещения, до сих пор остаются одним из распространенных видов осветительных приборов в домах, гаражах и производственных помещениях.

Когда такой светильник перестает гореть, первым делом грешат на саму лампочку или стартер. А если они не виноваты, как проверить другой не менее важный элемент – дроссель?

Во-первых, определимся, что же такое дроссель или как его еще называют балласт. По сути, это обыкновенная катушка индуктивности с ферромагнитным сердечником.

Вот так она выглядит в разрезе.

В схемах балласт нужен для трех функций:

• контроля тока, чтобы он не превышал номинала

• образование за счет индуктивности кратковременного импульса повышенного напряжения

• сглаживания возможных пульсаций в сети 220В

Подключается он последовательно, а параллельно ему монтируется стартер.

Стартер необходим для поджига лампы.

Напряжение, которое подводится к спиральным электродам на концах лампы, изначально недостаточно для ее розжига. И тут на помощь приходит дроссель и стартер.

После появления напряжения в стартере, внутри образуется разряд, который нагревает биметаллический электрод.

Из-за нагрева форма электрода меняется и происходит его замыкание.

В результате чего, резко возрастает ток и электроды раскаляются. Ток ограничивается только сопротивлением самого дросселя.

У стартера контакты постепенно остывают и размыкаются. При размыкании, благодаря дросселю, в лампе возникает эффект самоиндукции, с образованием высоковольтного импульса и электрического разряда напряжением до 1000В.

От этого разряда создается ультрафиолетовое свечение ртутных паров, которыми заполнена колба. Оно оказывает воздействие на люминофор, и только благодаря ему, мы и можем различать свет в привычном для нас спектре.

Если для кого-то это объяснение слишком заумно, то вот одно из самых простых и понятных видео, объясняющих на доступном всем языке, как же работает лампа ЛДС.

Получается, что сам процесс включения люминесцентной лампы дневного света довольно длителен и занимает 5 этапов:

• подача 220В из розетки и замыкание контактов стартера

• разогрев спиралей электродов

• размыкание контактов стартера

• подача высоковольтного импульса от дросселя

• образование тлеющего разряда в колбе и поддержка его внешним напряжением 220В + шунтирование стартера и исключение его из схемы

Как видно из процесса запуска, при неисправности ламп, виноватыми могут быть три элемента:

• сама лампочка

При этом, чаще всего повреждаются лампочки и стартера – из-за перегоревших вольфрамовых нитей и конденсаторов.

Узнать об этом проще всего – заменив стартер или лампочку. Тем более, что стоят они копейки. А вот как быстро узнать о неисправности дросселя?

Без специальных измерительных приборов о неисправности ПРА может свидетельствовать эффект огненной змейки. Вы визуально сможете наблюдать ее внутри лампы.

О чем это говорит? А говорит это в первую очередь о том, что есть превышение максимально допустимого тока. Из-за чего заряд потерял стабильность.

Конструкция и принцип работы

ЭПРА для люминесцентных и светодиодных светильников имеет следующее устройство:

• Корректор мощности. Выполняет опции выравнивания принимающего оборудования, и поддерживая питание в одном режиме.
• Инвертор. Повышает напряжение до нужных значений.
• Выпрямитель. Преобразует переменный ток в постоянный.
• Фильтр. Ликвидирует любые помехи, возникающие в электрической сети.
• Балласт. Выполняет функции электромагнитного дросселя.
• Регулятор яркости. Влияет на функции освещения.
• Сглаживающий фильтр. Помогает снижать периодику пульсации на принимающей линии.
• Двухсторонние контакты с клеммами. Выполняют функции подключения к сети.

Внутренняя конструкция прибора напоминает работу транзистора в мостовой схеме или микросхем-драйверов в светильниках. Алгоритм работы заключен в следующем:

1. Разогрев. Происходит запуск схемы прибора при любой окружающей температуре и включение света. Мягкое повышение напряжения передается вольфрамовым нитям.
2. Поджиг. Происходит момент подачи высоковольтного импульса (1,5 кВт), в результате чего в лампах происходит пробой газов (паров ртути).
3. Горение. Осуществляется выравнивание напряжения до нужных параметров тлеющего разряда, с частотой переменного тока на электродах, в пределах 38 кГц.

Конструкция балласта

Такой принцип работы ЭПРА в светильниках, с прогревом электродов и выравниванием энергии, накопленной дросселем, зависит от электронной схемы устройства, что способствует полному замыканию контактов стартера (пуска), который в современных приборах часто заменяют кнопкой, не имеющей фиксации.

Электромагнитное устройство старого образца

Многие помнят, как раньше зажигались лампы дневного света: небольшое гудение, моргание и секунды через три – запуск. Это — результат работы старого типа пускорегулирующего устройства для люминесцентных ламп – ЭмПРА (Электромагнитное ПРА). Схема его выглядела примерно так:

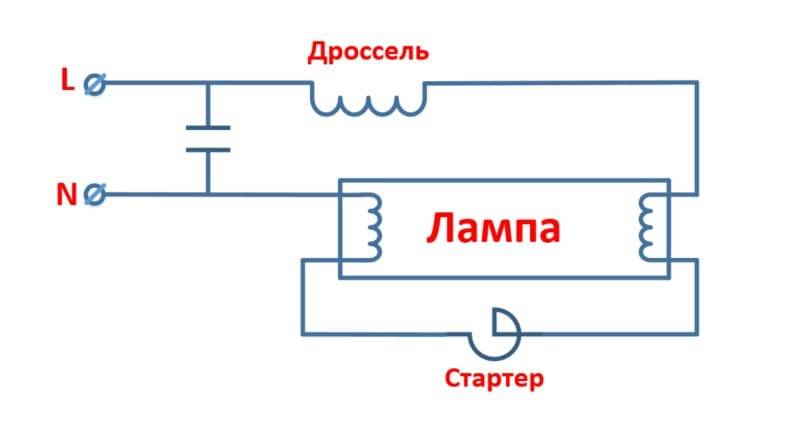

Схема старого типа ПРА для люминесцентных ламп

Напряжение подавалось через дроссель на первую обмотку лампы и на стартер. В холодном состоянии контакты стартера разомкнуты, но при разогреве они замыкаются, происходит резкий скачок тока в цепи и контакты стартера размыкаются. В этот момент происходит скачок напряжения из-за самоиндукции дросселя, вследствие чего происходит старт лампы.

Недостатки ЭмПРА:

• Длительность запуска, до 3 секунд;
• Если температура в помещении низкая, то источник может не запуститься;
• Шум, гудение при работе;
• Свет таких ламп пульсировал, проявлялся стробоскопический эффект.

Все эти недостатки создавали неудобство и сильно ограничивали применение люминесцентных ламп. Позднее был разработан электронный балласт, где они были устранены.

Усовершенствование конструкции до ЭПРА

Электронный балласт для люминесцентных и светодиодных ламп более усовершенствован, и способен работать даже с галогенными светильниками. Единственное его условие – он предназначен для определенного типа ламп, о чем всегда указывает производитель. Его нельзя использовать для всех светильников, только для одного (галогенного, светодиодного или люминесцентного).

Каждое устройство отличается от другого параметрами, схемами, функциональной мощностью, предусмотренной индивидуальной защитой от нестандартных режимов работы светильников, а также от их деактивации. Современные приборы используют при определенных требованиях к погоде и климату, о чем указывается в паспорте.

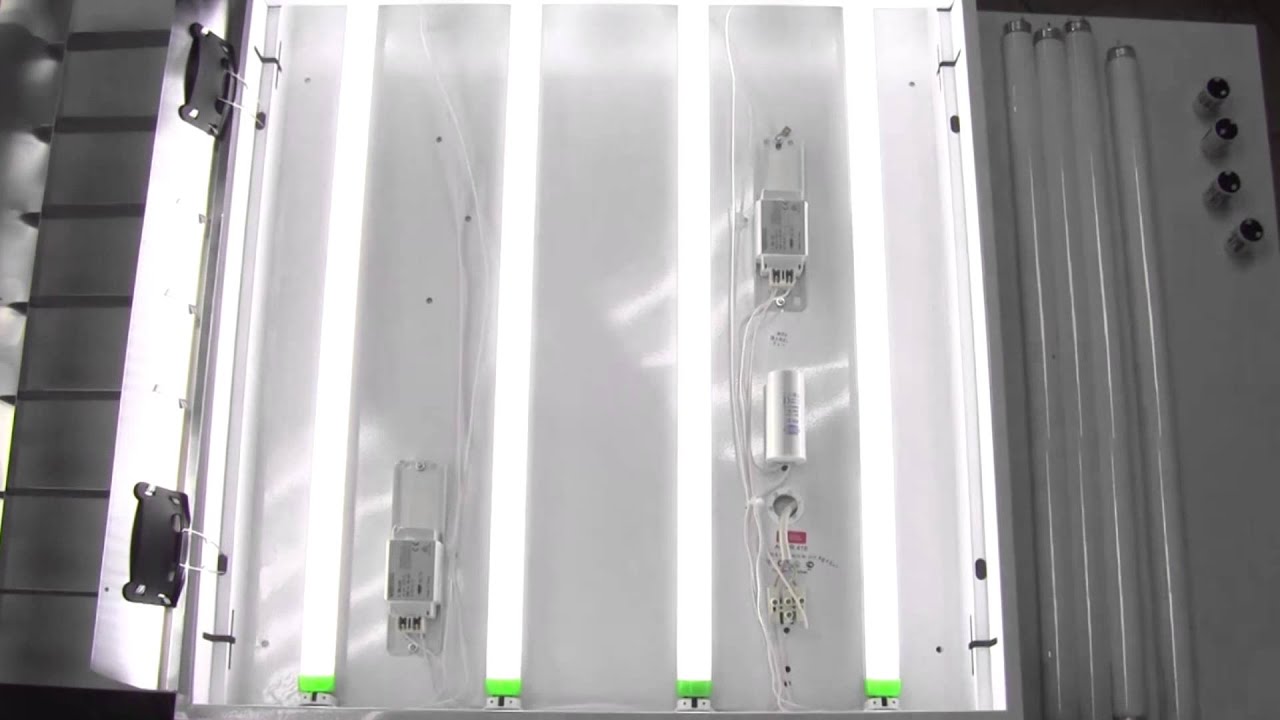

Чем отличаются старые ПРА и новые устройства, можно посмотреть в видео

Что такое ПРА и ЭПРА

Подключение

Электронное балластное устройство внешним видом похоже на небольшой блок с клеммами снаружи и печатной платой внутри, от типа которой зависит количество подключаемых источников света.

Принцип самостоятельного подключения одного источника света достаточно прост и не требует особых познаний:

• подключение первого и второго коннектора на выходе балластного устройства к паре контактов на осветительном приборе;
• подключение третьего и четвертого коннектора на выходе балластного устройства к другой паре контактов на осветительном приборе;
• подача электропитания на входе.

Соединение лампы с балластным устройством

Самостоятельное подключение пары источников света осуществляется в соответствии со следующими рекомендациями:

• подсоединение дросселя на разрыв в питающей нити цепи;
• параллельное ведение стартера к электродам.

Соединение электронного балластного устройства, стартерных коннекторов и нитей накала обязательно должно быть последовательным.

Как показывает практика, очень удобным является замена традиционного стартера обычной кнопкой стандартного электрического звонка. При этом нажим на кнопку вызывает подачу напряжения к осветительному прибору.

Определение поломки

Ремонт мигающего осветительного прибора осуществляем в такой последовательности:

1. Проверяем напряжение в электросети и качественность контактов.
2. Меняем лампочку на исправную.
3. Если светильник продолжает мигать, меняем стартер в светильниках ЭмПРА, проверяем дроссель. В случае с ЭПРА понадобится починка или замена электронного балласта.

Для выполнения ремонтных работ понадобится определенный набор инструментов, в том числе паяльник, мультиметр, отвертки. Очень неплохо, если кроме инструмента имеется хотя бы базовый набор познаний в электротехнике.

Электромагнитный балласт

Чтобы починить устройство с ЭмПРА, выполняем следующие действия:

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

1. Проверяем конденсаторы. Применяются для снижения электромагнитных помех и компенсации недостатка реактивной мощности. В некоторых случаях неисправность связана с утечками тока в конденсаторах. Эту причину нужно исключить первой, чтобы избежать ненужной замены достаточно дорогостоящего конденсатора.
2. Прозваниваем электромагнитный балласт, чтобы найти пробой. Если мультиметр имеет опцию замера индуктивности, по характеристикам дросселя ищем межвитковое замыкание. Перемотка балласта своими руками не стоит потраченного времени — это очень трудоемкая операция. В связи с этим балласт проще поменять или поставить электронный аналог. Нужный ЭПРА можно купить в магазине или достать из вышедшей из строя лампы.

Электронный балласт

Схемы ЭПРА отличаются в зависимости от производителя. Однако принцип их работы ничем не отличается друг от друга: нити накала характеризуются определенной индуктивностью, что дает возможность задействовать их в автоколебательном контуре. Контур включает конденсаторы и катушки, обладает обратной связью с инвертором, состоящим из мощных транзисторных ключей.

Когда нити нагреваются, их сопротивление возрастает, параметры колебаний меняются. Реакция инвертора состоит в выдаче напряжения для розжига лампочки. Происходит шунтирование током через ионизированную газовую среду напряжения на нитях, вследствие чего снижается накал. Обратная связь инвертора с автоколебательным контуром дает возможность управлять силой тока в лампочке.

Ремонт электронного балласта

Для диагностирования состояния ЭПРА в условиях мастерской применяют осциллограф, частотный генератор или другую измерительную технику. Если ремонт проводится дома, поиск проблемы осуществляется путем визуального осмотра электронной платы и последовательного поиска испорченного компонента с помощью подручных измерительных устройств.

Балласты для компактных ламп

Люминесцентные лампы компактного типа представляют собой приборы, аналогичные традиционным лампам накаливания с резьбовым цоколем E14 и E27.

Могут размещаться в современных и раритетных люстрах, бра, торшерах и прочих осветительных приборах.

Из-за конструкционных особенностей компактных люминесцентов к электронной «начинке» предъявляются повышенные требования. Бренды всегда учитывают их при производстве, а неизвестные изготовители, с целью удешевления, меняют многие элементы на более простые. Это существенно снижает эффективность и срок службы модуля

Комплектуются приборы такого класса, как правило, прогрессивным электронным балластом, который встраивается непосредственно во внутреннюю конструкцию и обычно располагается на плате лампового изделия.

Функции пускорегулирующей аппаратуры

Многие лампы дневного света до сих пор работают с электромагнитной пускорегулирующей аппаратурой – ЭмПРА, она же балласт. Простейшее устройство этого типа является обычным индуктивным сопротивлением, в состав входит металлический сердечник с намотанным на него медным проводом. Такая конструкция вызывает заметную потерю мощности, сопровождающуюся выделением большого количества теплоты.

Самая простая и дешевая – схема ЭмПРА со стартером. Ее работа осуществляется следующим образом. После включения питания, напряжение через обмотку дросселя и вольфрамовые нити поступает на электроды стартера. Сам стартер представляет собой небольшую колбу, наполненную газом. Под действием напряжения происходит образование тлеющего разряда. Начинается свечение инертного газа и его одновременный нагрев. Это приводит к включению контактов биметаллического датчика и образованию в цепи замкнутого контура, обеспечивающего нагрев нити самой лампы. Затем начинается процесс термоэлектронной эмиссии.

На электродах стартера напряжение падает, уменьшается и разряд с одновременным понижением температуры. Контакты биметаллической пластины размыкаются, и подача тока прекращается. В работу включается дроссель, в котором образуется ЭДС самоиндукции. За счет этого между нитями накала возникает кратковременный разряд, достигающий нескольких тысяч вольт. Он пробивает среду инертного газа с ртутными парами, что приводит к появлению дуги, испускающей свет. В этот период стартер уже не работает, а дроссель за счет индуктивного сопротивления выполняет функцию ограничения тока, чтобы избежать перегорания элементов схемы.

В настоящее время появилась электронная пускорегулирующая аппаратура – ЭПРА, которая стала более совершенной и работоспособной. Данные устройства монтируются непосредственно в осветительные приборы, поскольку являются компактными и занимают очень мало места. Срок эксплуатации ламп с такой аппаратурой существенно увеличился. Свет стал более ровным и качественным, в нем полностью отсутствуют мерцания, пагубно влияющие на зрение.

Электроды разогреваются очень быстро, буквально за доли секунды, после чего наступает плавное включение освещения. Так же легко светильники включаются и при низких температурах. Розжиг осуществляется под действием импульса высокого напряжения, затем начинается ровное горение при постоянной повышенном напряжении.

Основой схемы ЭПРА служит двухтактный преобразователь напряжения, которые может иметь полумостовую или мостовую конструкцию. В большинстве случаев используется первый вариант, в котором напряжение выпрямляется диодным мостом, после чего его сглаживает конденсатор до значения постоянного напряжения. Высокая частота создается полумостовым инвертором.

Также в схеме имеется трансформатор с тремя обмотками: основная подает напряжение к лампе, а две дополнительные выполняют открытие ключей на транзисторах.

Почему перегорают люминесцентные лампы

ЛДС имеют большой срок эксплуатации, но иногда перегорают. Случается такое чаще всего при включении светильника. Возникающая в колбе мощная дуга нагревает вольфрамовые спиральные электроды до высокой температуры, разрушающей металл и приводящей к перегоранию спиралей. Для увеличения сроков работоспособности нити на вольфрам наносят тонкий слой защитного металла. Он позволяет снизить температуру и продлить срок службы нити. При частом включении и выключении защитный слой выкрашивается, оголенные участки вольфрамовой нити перегорают, лампа перестает работать.

Другая причина перегорания дает о себе знать по появлению на изделии свечения, окрашенного в оранжевый цвет. Это значит, в колбу ЛДС проник воздух, светильник гореть не будет.
