Фасадные термопанели с клинкерной плиткой

Описание фасадных термопанелей

Вы наверняка обращали внимание на панельные или деревянные дома, которые в течение нескольких дней меняли свой облик, превращаясь в кирпичные. Можно предположить, что это произошло за счет облицовки здания кирпичом, но такую работу невозможно сделать за несколько дней, особенно в холодное время года

На самом деле все намного проще: наверняка для отделки использовались клинкерные панели для фасадов или металлические фасадные термопанели.

Конструкция термопанели

Чтобы было понятно, что представляет собой этот облицовочный материал, опишем процесс его изготовления:

1. В специальную пресс-форму устанавливается матрица.
2. В матрицу выкладываются готовые клинкерные плитки, имитирующие кирпичную или каменную кладку.
3. Затем в матрицу устанавливаются крепежные пластиковые направляющие, через которые впоследствии панели будут крепиться к стенам.
4. В пресс-форму заливается жидкий пенополиуретан, при затвердении которого получается не имеющая стыков цельная конструкция.

Обратная сторона термопанели Благодаря тому, что крепежные направляющие устанавливаются в облицовочные плиты сразу, в заводских условиях, после крепления облицовки к основанию не возникает механического напряжения.
Для облегчения работ по облицовке зданий кроме прямых панелей выпускаются специальные угловые элементы Готовые клинкерные фасадные панели имеют особой формы гребни и пазы, которые позволяют обеспечивать монолитность слоя утеплителя.

Внешний вид

Клинкерная фасадная термопанель обладает высокой прочностью и низким влагопоглощением, что очень важно для отделки фасадов. Но свою популярность этот материал заслужил не только благодаря выдающимся техническим характеристикам

Многие владельцы домов обращают не меньшее внимание и на его дизайнерские возможности. А они тоже очень велики

По своему внешнему виду термопанели фасадные с клинкерной плиткой отличаются не только богатой цветовой гаммой, но и фактурой поверхности. Чаще всего они имитируют кирпичную кладку, причем «кирпич» может быть фактурным, гладким и даже глазурованным. Некоторые производители выпускают панели, имитирующую кладку из фактурного камня.
Фото разных клинкерных термопанелей Кроме того, плитка может быть разной толщины, что влияет на глубину швов «кладки».

Виды и характеристики термопанелей для фасадов

На заводе при изготовлении панелей клинкерная плитка с полимерным утеплителем соединяется клеем либо попросту запрессовываться в него. При использовании второго варианта этого облицовочного материала фасады домов служат дольше. Он отличается большей надежностью и долговечностью. Однако цена у прессованных панелей выше, чем у клееных изделий.

Стоимость также зависит от места производства. Фасадные термопанели от немецких производителей обойдутся дороже, нежели сделанные в России. Здесь сказывается плата за бренд и транспортное плечо до возводимого дома. Однако их качество и сооруженный в итоге фасад точно будут на высоте.

для отделки загородных домов зависит от первичного сырья. Если теплоизолятор и облицовочные плитки берутся свои, то изделие получается более дешевым. А если все немецкое, то и стоимость будет достаточно высокой.

Однако не стоит излишне экономить на собственном доме, он возводится для себя. Вдобавок технология на таких предприятиях часто контролируется представителями немецкой или иной европейской фирмы разработавшей выпускаемую облицовку для фасада. А это существенно снижает риск приобрести некачественные панели.

По предназначению и месту монтажа на фасад дома клинкерные панели делятся на:

• Рядовые (фасадные и цокольные);

• Угловые Г-образные для углов домов;

• Угловые доборные для обрамления оконных откосов.

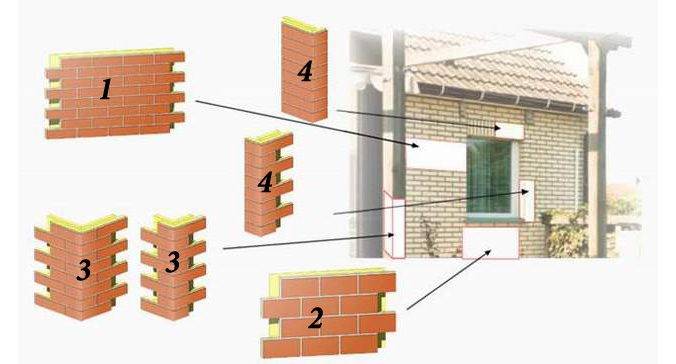

1-Рядовая фасадная, 2-Рядовая цокольная, 3-Угловые, 4-Доборные

По весу и размерам

Вес и степень теплоизоляции термопанели с клинкерной плиткой определяется толщиной утеплителя и размерами клинкера. Слой изолятора варьируется в диапазоне 30–100 мм. Тонкие панели предназначены для надворных построек и фасадов частных домов, которые и так теплые. Изделия с более толстым утеплителем используются, когда требуется не только красивая отделка, но и качественная термоизоляция.

Чем меньше толщина плитки, тем легче панель. Именно клинкер составляет основную массу рассматриваемой облицовки для фасада. Полимерный теплоизолятор весит на порядок меньше. Толщина клинкерной плитки может быть от 8 до 12 мм. Чем она больше, тем красивей выходит оформление фасадов домов. Общий вес панели может достигать 16–17 кг.

По габаритам фасадные термопанели у разных производителей сильно различаются. Здесь сказывается используемая на фабрике технология, размеры взятых для изготовления обшивки фасада плиток и наличие по торцу пазов. Рядовые панели могут иметь следующие ширину и высоту в миллиметрах – 760х600, 1040х600, 1140х690, 1250х600, 1560х624, 1590х598 и т.д. Угловые элементы в большинстве случаев для фасадов частных домов выпускаются с шириной в одну клинкерную плитку – 240, 245 или 265 мм.

Обзор некоторых российских производителей фасадных термопанелей

1. Termosit (termosit.ru)

   Российская компания, выпускающая термопанели на основе пенополиуретана с 2004 года. Отличительной особенностью продукции является наличие на задней стенки специальной бумаги, которая выполняет роль гидроизоляции, а также позволяет дому «дышать» благодаря небольшому зазору.

   Таблица характеристик панелей

   Плитка	Площадь, м2	Толщина, мм	Утеплитель	Цена, от
   Ceramika Paradyz	0,63	30/60/80	ППУ	1250 руб.
   Cerrad	0,63	30/60/80	ППУ	1180 руб.
   Сокол	0,58	30/60/80	ППУ	1105 руб.
   ABC	0,65	30/60/80	ППУ	1615 руб.
   Feldhaus	0,65	30/60/80	ППУ	1830 руб.
   Strohers	0,65	30/60/80	ППУ	1830 руб.
   Ammonit	0,65	30/60/80	ППУ	1970 руб.
   WesterWalder	0,65	30/60/80	ППУ	1840 руб.

2. Теплый фасад (termopaneli-tf.ru)

   Российская компания, выпускающая термопанели на основе плиты экструдированного пенополистирола (пеноплекс) с 2012 года. Декоративным элементом служит клинкерная плитка российских, польских и немецких производителей.

   Таблица характеристик панелей

   Плитка	Площадь, м2	Толщина, мм	Утеплитель	Цена, от
   Cerrad	0,61	50/80	ЭППС	980 руб.
   Paradyz	0,61	50/80	ЭППС	945 руб.
   ABC	0,65	60/80	ППС	1555 руб.
   Сокол	0,48	50/80	ЭППС	800 руб.
   Kamrock	0,48	50/80	ЭППС	1250 руб.

3. E-Klinker (termopaneli-kd.ru)

   Компания выпускает панели с польской и немецкой клинкерной плиткой на основе ЭППС. Работает с 2010 года. Также предлагает услуги по отделке и визуализации.

   Таблица характеристик панелей

   Плитка	Площадь, м2	Толщина, мм	Утеплитель	Цена, от
   Cerrad	0,55	40+	ЭППС	880 руб.
   Feldhaus	0,58	40+	ЭППС	—
   Roben	0,58	40+	ЭППС	—

   Компания оказывает услуги по монтажу «под ключ». Инструкции для самостоятельных работ нет.

4. Plitker (plitker.ru)

   Компания производит термопанели на основе немецкой и польской клинкерной плитки. В качестве утеплителя используется ППУ. Имеет все необходимые сертификаты, бесплатную доставку. А также оказывает услуги по монтажу.

   Плитка	Площадь, м2	Толщина, мм	Утеплитель	Цена, от
   Cerrad	0,63	20/40/60	ППУ	865 руб.
   Paradyz	0,63	20/40/60	ППУ	935 руб.
   ADW Klinker	0,69	45/65	ППУ	1070 руб.
   ABC	0,69	45/65	ППУ	1520
   Stroeher	0,65	45/65	ППУ	1725

5. Фрайд (termopaneli-fraid.ru)

   Одна из первых компаний в этой области. Работает с 1994 года. Участник многих строительных выставок и наград.

   Плитка	Площадь, м2	Толщина, мм	Утеплитель	Цена, от
   Feldhaus	0,5 либо 1	50/100/150 либо 30/60/80/100	Пенополистирол ПСБ-С35	2500 руб.
   Estima	0,5 либо 1	50/100/150 либо 30/60/80/100	Пенополистирол ПСБ-С35	1350 руб.
   Cerrad	0,5 либо 1	50/100/150 либо 30/60/80/100	Пенополистирол ПСБ-С35	1680 руб.
   Сокол	0,5 либо 1	50/100/150 либо 30/60/80/100	Пенополистирол ПСБ-С35	1390 руб.
   Kerama Marazzi	0,5 либо 1	50/100/150 либо 30/60/80/100	Пенополистирол ПСБ-С35	1635 руб.
   Opoczno	0,5 либо 1	50/100/150 либо 30/60/80/100	Пенополистирол ПСБ-С35	1750 руб.
   Paradyz	0,5 либо 1	50/100/150 либо 30/60/80/100	Пенополистирол ПСБ-С35	1650 руб.
   Roben	0,5 либо 1	50/100/150 либо 30/60/80/100	Пенополистирол ПСБ-С35	2740 руб.
   Керамин	0,5 либо 1	50/100/150 либо 30/60/80/100	Пенополистирол ПСБ-С35	1350 руб.
   Stroeher	0,5 либо 1	50/100/150 либо 30/60/80/100	Пенополистирол ПСБ-С35	2520 руб.
   A.D.W. Klinker	0,5 либо 1	50/100/150 либо 30/60/80/100	Пенополистирол ПСБ-С35	2140 руб.

Отделка фасада клинкерными панелями

Облицовку стен без особых усилий можно произвести своими силами, для этого достаточно придерживаться технологии монтажа обшивки.

Подготовка

Перед монтажом необходимо подготовить базовую поверхность.

Тщательная подготовка стен гарантирует длительный срок эксплуатации облицовки.

Предварительные работы включают в себя:

1. Тщательный осмотр поверхности и ее выравнивание, удаление выпуклостей.
2. Демонтаж кондиционеров, ставней и других конструкций;
3. Снятие старого отделочного покрытия;
4. Обработка поверхности стен грунтовочной смесью-антисептиком, грунтовать можно несколько раз.

Каркас

Обшивку можно крепить непосредственно на плоскость стены, но если она имеет выпуклости или впадины, монтаж будет затруднен. Для обеспечения ровной поверхности и прочного крепежа всех элементов следует установить каркас, материалом которого может служить металл или дерево.

Процесс сооружения обрешетки состоит из этапов:

1. Выявление перепадов плоскости. Для этого достаточно обычную нить натянуть на установленные крайние стойки рамы, что даст возможность определить необходимый уровень для крепления бруса и поставить специальные маяки.
2. Определение нижнего уровня крепления, его правильное расположение – параллельно земле. Чтобы замеры были правильными, на необходимой высоте производится разметка, которая посредством уровня переносится на остальные стены.
3. По периметру объекта нитью отбивают ровную линию, по которой крепится брус или металлопрофиль.
4. К деревянному основанию рама крепится саморезами. Если основание бетонное, для последующей обвязки каркаса дюбелями, перфоратором в стене высверливают отверстия.
5. Закрепив нижнюю часть поверхности, надо выполнить крепление верхней части. Далее обрамить дверные и оконные отверстия. Следует заметить о последующем устройстве откосов, поэтому необходимо оставить по периметру окон просвет в несколько сантиметров.
6. Параллельно боковым рейкам на одном уровне фиксируем планки. Чтобы упростить работу можно использовать нитяной отвес.
7. По завершении сооружения каркаса можно устанавливать панели.

Монтаж панелей

Технология сборки клинкерной обшивки не требует особых усилий, она схожа на сложение картинки детских пазлов, все элементы совмещаются друг с другом, образуя единую поверхность.

Последовательность монтажа:

1. Начало сборки производят с нижнего угла начального ряда. Для прочного прилегания угловых частей края плитки запиливают под углом 45 градусов.
2. На нижнюю рейку устанавливают панели и фиксируют саморезами. Если отделка производится без обрешетки, в стене просверливают отверстия и вставляют дюбеля, ими же и осуществляется крепление облицовочного материала.
3. После установки первой панели устанавливается следующая так, чтобы она плотно соединилась с предыдущей. Крепление происходит таким же способом.
4. Монтаж проводится вкруговую. Сборка следующего ряда осуществляется после окончания предшествующего. Последовательность установки панелей такова: одна за другой, слева на право, снизу кверху.
5. После установки всех элементов на стене, для герметизации швов между панелями, необходимо уплотнить строительной пеной все стыки.
6. На каждом этапе монтажа следует внимательно проверять равнение по исходному уровню. При необходимости клинкер подгоняют до правильного положения. Если не обращать внимания на такие детали, результатом будет перекошенная конструкция с непрочными швами.
7. Если в ходе работы возникла потребность разрезать обшивочный материал, рекомендовано приложить его к стене и сделать необходимые пометки.
8. Следующим этапом служит отделка оконных и дверных проемов. Облицовка осуществляется с помощью штукатурки, а края выравнивают посредством пластикового уголка.
9. Завершающий этап – затирка швов морозостойкой смесью.

Облицовка фасада дома стандартных размеров занимает не больше двух, в крайнем случае, трех недель.

Подготовка поверхностей

• Стены дома, углы, цокольная часть здания подготавливаются под установку материала. Для этого удаляются все осыпающиеся части, раскрываются трещины для дальнейшей очистки и просушки;
• После очистки – грунтовка поверхностей, которая смоет пылевые наслоения, создаст прочный слой. Производится широкой щеткой –макловицей, нужно минимум 2 слоя;
• При необходимости, стена штукатурится. При небольших повреждениях – соответствующим шпателем, с учетом серьезных проблем – по маякам или машинным способом;
• Готовый штукатурный слой дополнительно покрывается грунтовкой;
• Шпаклевка под установку термоплит является необязательной.

Как провести установку

Главное достоинство при монтаже фасадных термопанелей – простота и малая длительность работ. Короткий срок установки достигается за счет того, что изделия подготовлены к монтажу еще на этапе производства. Остается только зафиксировать их на фасаде здания, не проводя при этом никаких подготовительных работ.

Именно поэтому отдельные материалы практически не закупаются частными лицами – их используют на автоматическом производстве, поскольку ручная сборка термопанелей из составных частей попросту нерентабельна.

Дополнительные преимущества, облегчающие монтаж:

• плотность материала остается неизменной даже при длительном воздействии ливневого дождя – за счет этого, не требуется дополнительная установка влагозащитного слоя, как это часто бывает при использовании других утеплителей;
• панели паропроницаемы, а значит не нужно монтировать дополнительную вентиляцию. Причинение ущерба конструкции фасада становится практически невозможным;
• данную облицовку можно монтировать на любую поверхность, кроме глиняной. Однако глиняная поверхность встречается не так часто;
• поскольку термопанели для фасада очень легки, нет необходимости укреплять фундамент. Их масса очень мала для оказания какого-либо малейшего воздействия на конструкцию здания;

Для различных частей фасада предназначены различные элементы

не требуется много инструментов. Достаточно иметь саморезы, шуруповерт и алмазный диск;
значительно облегчает работу наличие аксессуаров для отделки углов и проемов;
для монтажа не требуется спецтехника или теплая погода;
облицовку можно укладывать как поверх новых, так и поверх старых стен;
утепление стен с внутренней стороны понадобится разве что в самых суровых регионах.

Что такое фасадные термопанели?

Фасадные панели – это новейшая разработка в области наружной отделки зданий. Прочность такого изделия сравнима с гранитом, но в отличие от него, отличается меньшим радиационным фоном.

В состав панелей входит пенополиуретан и пенополистерол, которые почти на 90 процентов состоят из воздушных масс. Декоративная составляющая материала — это клинкер, керамогранит и глазурованная керамика.

Термопанели для обрамления фасадов имеют множество вариантов для выбора под индивидуальный проект. Выбор настолько велик, что даже самый взыскательный хозяин останется доволен, и обязательно подберет именно ту модель, которая украсит его жилище.

Набор цветов в представленных панелях разнообразен, и производится путем однократного или многократного обжига изделия.

О производителях термопанелей с клинкерной плиткой

Покупать изделия для отделки фасада лучше надежных производителей, хорошо зарекомендовавших себя на рынке строительных материалов.

Качественный клинкер всегда продают немецкие компании. Популярностью пользуется продукция брендов Feldhaus Klinker, Stroeher, ABC. Материал этих производителей всегда оснащен армирующим слоем и противопожарным покрытием. Изделия долговечные и надежные, но стоимость довольно высокая. Не менее популярна и качественная плитка из Англии.

Цена польских панелей на 20% ниже, но они производят продукцию по немецкой
технологии. Это позволяет получить доступную продукцию, не уступающую по качеству
известным брендам

Внимание стоит обратить на фирмы Przysucha и Cerrard

Отечественный
производитель долго отставал по качеству от зарубежных коллег, но сейчас
ситуация улучшилась и можно приобрести достойные панели у «Мастерской фасадных
материалов», Termosit, UMB и FTP-Europa. В отличие от европейских изделий, их
цена на порядок ниже.

Если в качестве
утеплителя в панелях используется пенополиуретан, то их цена будет выше, чем у
аналогов, имеющих слой вспененного полистирола. Это объясняется тем, что у
первого материала более выраженные теплоизоляционные свойства. Он безопасен для
экологии и не горит.

Разновидности плиточных утеплителей с клинкерной плиткой

Клинкерную
плитку могут добавлять в панели с утеплителями и без них. Производители
предлагают несколько видов панелей фасада:

1. Со штукатуркой и без нее. Это прочные изделия, которые могут имитировать разные природные материалы и создаются в оригинальных цветовых решениях.
2. С наливным пенопластом в качестве основания. Он обеспечивает устойчивость к резким колебаниям температур и воздействию влаги.
3. С утеплителем в виде минеральной ваты.
4. Фиброцементные. Они имеют больший вес, поэтому используются для цоколя.
5. Из пластика с ячейками.

В
панелях вместо клинкерной иногда встречается керамогранитная или глазурованная
плитка. Но первый вариант в сочетании с утеплителем позволяет получить надежные
и долговечные панели.

Плюсы и минусы

Клинкерную плитку часто выбирают в качестве материала для наружной отделки дома. Это связано с его техническими характеристиками. Но сам клинкер не обладает теплоизоляционными свойствами, тогда как изделия из него в сочетании с утеплителем завоевали рынок в качестве эффективного материала для наружной и внутренней отделки здания.

Перед тем, как использовать панели для наружной отделки деревянного дома и других видов построек, необходимо ознакомиться с положительными сторонами изделий:

1. Обладают
   высокими показателями прочности.
2. Срок эксплуатации составляет 25-30 лет.
3. Обеспечивают защиту от проникновения
   холода внутрь помещения.
4. Отличаются улучшенными показателями
   звукоизоляции.
5. Долгие годы сохраняют цвет, так как в
   сырье отсутствуют красители. Разных оттенков добиваются с помощью определенных
   сортов глины и изменений в технологии запекания.
6. Выдерживают резкие колебания температуры
   окружающей среды.
7. Не покрываются плесенью и грибками, не
   привлекательны для грызунов и насекомых.
8. Безопасные для экологии и здоровья
   человека.
9. Позволяют на 40% снизить затраты на
   оплату отопления благодаря низкому коэффициенту теплопроводности и отсутствию стыков.
10. Просто устанавливать. Утеплить дом можно
    быстрее благодаря тому, что панель содержит в себе и утеплитель, и облицовку,
    поэтому не нужно сначала монтировать теплоизоляционный слой, а потом
    декоративный слой.
11. Универсальны, так как подходит для
    разных зданий.
12. Если выбрать навесной фасад, то можно
    скрыть любые дефекты стены.
13.  Отличаются привлекательным и респектабельным
    внешним видом, облагораживают фасад.
14. Не промокают и устойчивы к воздействию
    пара.
15. В случае механического повреждения
    участка, панель можно легко заменить.
16. Подходят для любых типов оснований.
17. Обладают высокими показателями
    пожаробезопасности.
18.  Не промерзают.
19. Выгодная цена, если сравнить с другими
    системами для теплоизоляции здания.
20.  Устойчивы к атмосферным осадкам.

Из-за таких впечатляющих характеристик стоимость материала выше, чем у других видов отделки фасада, как и цена работы за м2.

У клинкерных термопанелей есть и несколько недостатков. Профессионалы и пользователи утверждают, что вес изделий большой, поэтому для их установки нужно дополнительно укрепить фасад и фундамент, а во время транспортировки панели можно легко повредить. Если уронить их с небольшой высоты, они потрескаются или лопнут. Поэтому инструкция производителей содержит информацию о том, что обращаться с ними нужно бережно.

Правила монтажа

В первую очередь следует рассчитать требуемое количество панелей. Для этого нужно выяснить площадь фасада (умножить его длину на ширину), а также сумму площадей всех дверных и оконных проемов. Далее, из первой величины отнимается вторая. Получившийся результат – это площадь, предусмотренная для облицовки.

Зная размеры плитки, удастся без труда вычислить, сколько штук требуется для облицовки 1 м². Обычно данную информацию содержит даже инструкция к материалу. Получившееся количество плитки для одного м² остается лишь умножить на количество м², подлежащих отделке. Если получится дробное число, его округляют в большую сторону. Кроме того, нельзя забывать, что необходим запас – обычно это еще 7–15% материала от общего числа.

На поверхность обязательно нанести 2–3 слоя грунтовочной смеси, которая защитит фасад от воздействия влаги и микроорганизмов, а также улучшит адгезию материалов. Далее, вдоль цоколя на 20 см ниже уровня пола монтируется алюминиевый профиль – это своего рода старт для последующих клинкерных рядов. Начинают укладку панелей с левого нижнего угла, выкладывая горизонтальный ряд.

Клей наносится как на саму поверхность стен, так и на плитку. Намазывать клей по стене следует на площадь, чуть большую площади плитки. Наносить клей на плитку следует с изнаночной стороны, делать это удобнее зубчатым шпателем. Далее, панель прижимается к стене, выравнивается и некоторое время удерживается для лучшей фиксации.

Для оформления углов можно воспользоваться специальными угловыми элементами или с каждой от угла сторон крепить панели, сохраняя в самой острой точке угла стык. После высыхания клея все стыки герметизируются составом на силиконовой основе. По мере застывания последнего швы обрабатывают затиркой. Она обязательно должна быть влагопрочной и эластичной. Оттенок затирки подбирается в цвет панелей для создания эффекта монолитной стены или на тон темнее или светлее оттенка основного материала, тогда получается очень реалистичная имитация кирпичной кладки.

Несколько иначе осуществляется установка навесной системы.

• На подготовленные поверхности из металлических профилей или деревянных лаг монтируется подсистема.
• Металлические элементы должны иметь антикоррозийную защиту, а деревянные поверхности обрешетки – пропитываться антисептиками и антипиренами. Она крепится к фасаду с помощью дюбелей.
• Далее, на обрешетку с помощью крепежных элементов навешиваются термопанели. В ряде случаев стена под обрешеткой защищается паропроницаемой пленкой, например, при укладке панелей на газобетон.

Таким образом обычно организуют вентилируемые фасады. Их характерной особенностью является воздушная прослойка между стеной и облицовочным материалом.

При работе не избежать ситуаций, когда клинкерную панель нужно резать. Для этого лучше использовать два инструмента: для клинкера – алмазным диском, слой утеплителя – термоножом. Это позволит избежать растрескивания плитки и выпадения частиц утеплителя в месте среза.

Плюсы материала

 Термопанели
фасадные обладают следующим рядом положительных характеристик:

Цвет не блекнет, так как
отсутствуют красители.

Биостойкость – на поверхности
материала не  образуется плесень, грибок,
микроорганизмы.

Химически инертен, не гниет.

Свойства утеплителя и
облицованного материала соединены, что значительно сокращает расходы.

Длительный период использования
материала – от 20 до 100 лет при соблюдении норм эксплуатации.

Разнообразие декоративных
элементов.

Экологичность.

Возможность устранить небольшие
дефекты стеновой поверхности.

Незначительная звукоизоляция
помещения.

Возможность укладывать материал в
любое время года.

Простота монтажа.

Минимальное количество «мостиков»
холода, так как количество швов в таком случае намного меньше.

Устойчивость к морозам.

Неподверженность к солнечному
излучению.

Нечувствительность к воде.

Устойчивость к температурным
перепадам.

Не интересует грызунов.

Высокий показатель
пожаробезопасности.

Влагостойкость, паропроницаемость.
