Особенности и технология возведения фундамента финская плита

Условия применения

Возникает вопрос, при каких условиях можно утраивать финскую плиту фундамента. Существуют некоторые ограничения, которые не позволяют применение основание данного типа. Это невозможность обустройства подвального помещения.

Перед закладкой фундамента следует провести исследование грунта на наличие участков проблемного типа.

При некоторых условиях финская плита является выигрышным вариантом:

• наличие на участке грунтов проблемного типа. Этот тип основания за счёт обустройства теплоизоляции, дренажной системы и гравийно-песчаной подушки воздействие степени пучения почвы значительно снижается;
• защита от воздействия грунтовых вод за счёт использования теплоизоляционного слоя. Экструдированный пенополистирол отлично выполняет функцию гидроизоляции;
• при нестандартности рельефа. Исправить положение можно за счёт засыпания и выравнивания материалами инертного типа;

Одним из практичных достоинств финской плиты фундамента – это тот факт, что на поверку получаем не только основание, но и поверхность внутри помещения, которая является черновым вариантом пола. Обустраивается тёплый пол. Отпадает необходимость выполнения дополнительных стяжек и тому подобного.

Бюджетный вариант финского фундамента

Закладку базиса ленточного типа можно производить как при помощи чистых бетонных составов, так и с различными добавками, такими как шлаки. При создании столбчатого основания применяется цельный красный кирпич или бетонные смеси с содержанием бута. Подобные растворы можно изготовить и самостоятельно, при этом он будет надежным и качественным. Для создания плитного состава не потребуется особо дорогостоящих материалов, все компоненты стоят дешево. Этот нюанс является весомым преимуществом, который поможет неплохо сэкономить при строительстве здания.

Современные финские технологии помогут построить базис и саму постройку в кратчайшие сроки. Существенным минусом таких конструкций можно считать большой комплекс работ, который требует много сил. В Финляндии распространенным решением являются щитовые сооружения на основе СИП панелей. Для их возведения не понадобится процедура армирования. Такое решение позволит неплохо сэкономить на монтаже опалубки и заливке бетонного раствора.

Плитный фундамент Источник roomester.ru

Также хорошим вариантом является монолитное сооружение, на которое будут опираться пено- или газобетонные плиты. Но при таком выборе ленточный базис может немного промерзать. Это станет возможным из-за отсутствия соединения между теплоизолятором и материалом отмостки. При обратной засыпке щебня с установкой дренажной системы этот фактор будет оказывать минимальное влияние на качество постройки.

Расчет материалов для фундамента финская плита

При расчете следует учитывать такие параметры:

• Уровень грунтовых вод;
• Общее состояние грунта на застраиваем участке;
• Температурный и климатический режим;
• Этажность будущего строения;
• Точный план расположения стен (для подведения коммуникаций).

Фундамент финская плита выбирают если:

• Необходимо строительство в кратчайшие сроки;
• Строительство проводится на сложном рельефе;
• Наличие высокого уровня грунтовых вод;
• Застройка будет проводиться на грунте с сильным промерзанием;
• Необходима долговечная и прочная конструкция основания для дома;
• Подразумевается установка системы подогрева пола;
• По проекту требуется создание высокого цоколя здания;
• Нет возможности рыть глубокий котлован;
• Нужна высокая энергоэффективность;
• Нет необходимости обустройства чернового пола.

По завершению работ можно начинать чистовую отделку.

Строительство дома начинается с установки фундамента. Качество его выполнения, устойчивость и прочность будет влиять на срок эксплуатации строения

Важно правильно выбрать тип фундамента для своего дома. Среди множества его типов пользуется популярностью фундамент финская плита. Финская плита была придумана финскими инженерами

Получаются плиты сравнительно небольшой толщины. Они характеризуются прочностью и хорошими тепловыми показателями. Данный тип фундамента рекомендуются использовать для строений, где планируется обустроить систему теплого пола. Данная система широко распространена в Финляндии, Швеции, Норвегии. В данных странах часто возводятся дома каркасного типа, данный фундамент может использоваться не только для каркасных домов

Финская плита была придумана финскими инженерами. Получаются плиты сравнительно небольшой толщины. Они характеризуются прочностью и хорошими тепловыми показателями. Данный тип фундамента рекомендуются использовать для строений, где планируется обустроить систему теплого пола. Данная система широко распространена в Финляндии, Швеции, Норвегии. В данных странах часто возводятся дома каркасного типа, данный фундамент может использоваться не только для каркасных домов.

Финская плита считается разновидностью шведской плиты и имеет некоторые отличия. Она адаптирована к климатическим условиям России и разрабатывалась с учетом индивидуальных потребностей застройщиков данного региона. Данный тип плиты отличается от шведской наличием по периметру дополнительных ребер жесткости, а также особенностями укладки утеплителя.

Финская плита укладывается по всей площади здания, при этом значительно уменьшается давление на грунт. Конструкция является полноценной платформой для дома. Сильно пучинистые грунты, для которых характерно поднятие основания во время замерзания почвы, не страшны для такого фундамента. Благодаря особенностям его возведения нагрузка на него со стороны почв сводится практически к минимуму.

Ребра жесткости позволяют увеличить высоту сечения в местах, где предполагаются большие нагрузки. Расположение ребер жесткости зависит от строения. Например, чем больше будут размеры строения, тем более жесткую конструкцию необходимо сделать.

Если подытожить, что такое финская плита: это тип фундамента, устанавливаемого на различных типах грунта для строительства дома, в котором планируется обустроить систему теплых полов. Данный фундамент может применяться для возведения строения без системы теплых полов. Наружные стены будущего строения опираются на дополнительные ребра жесткости. Сверху плиты укладывается утеплитель, после чего производится стяжка.

Утеплитель защищает тепло пола от рассеивания, так как пол не касается непосредственно плиты. Стяжка производится после того как будет установлена система отопления теплый пол и система канализационных труб. Поэтому такой фундамент рекомендуется производить для строения, где предусмотрена конструкция теплых полов. Таким образом, создается ровный пол с системой обогрева.

Плита имеет относительно небольшую толщину, что позволяет ее применить в местах, где наблюдается высокий уровень грунтовых вод . Однако при возведении фундамента необходимо создать систему дренажа. Чаще всего рекомендуется создавать круговой дренаж и песчаную подушку, при этом данные слои должны быть разделены геотекстилем. Однако с низким уровнем грунтовых вод такой дренаж может не подойти. Так как для установки данного фундамента нет необходимости заготавливать очень глубокий котлован, поэтому все работы по подготовке к заливке данного фундамента сводятся к минимуму.

Сравнение финских плит и «УШП»

Утепленные шведские плиты

Утепленный финский фундамент часто используют для устранения различных недостатков, которые можно увидеть при использовании «шведских» плит, например, низкого цоколя. Некоторые склонны считать, что наличие невысокого цоколя негативно скажется на здании. Существует некая боязнь, что его заметет снегом. Далее «шведские» плиты достаточно дорогие и требуют повышенного внимания, наличия специального оборудования, техники, а также необходимость в помощи специалистов.

Земляные работы требуются гораздо в большем объеме, нежели при использовании. Таким образом, для возведения фундамента при помощи УШП потребуется выложить кругленькую сумму и выполнить целый комплекс строительно-ремонтных работ, но такое не каждый может себе позволить.

Утепленные шведские плиты представляют собой целый комплекс, направленный на возведение фундамента. Здесь заложена сложная дренажная и коммуникационная система из блоков, электрокабели, трубопровод, теплый пол, а сами плиты уже готовы для укладки чистового покрытия.

Кроме того, УШП требуют определенных знаний и использования специальных методов для их возведения, которые хорошо знают в Финляндии, в связи с чем, в нашей стране чаще всего применяются УФФ, как более понятный и доступный способ закладки фундамента.

Преимущества финского фундамента

Обычная мелкозаглублённая лента испытывает действие сил морозного пучения. Теоретически она должна зимой равномерно приподниматься, а после оттаивания грунта так же равномерно опускаться. Вот только небольшие разницы в нагрузке (например, если одна часть здания ниже и, соответственно, легче другой), а также плывуны часто ведут к тому, что лента осаживается в грунт с перекосом или деформируется (если не выдерживает армокаркас). В итоге здание кренится либо появляются трещины в кладке над проёмами. В финском варианте утеплённая отмостка не даёт грунту промерзать и фундамент не «плавает», поэтому перекосы исключены.

При обычном ленточном фундаменте, как правило, возводят балочное перекрытие первого этажа. Даже при хорошей вентиляции подполья оно довольно быстро ветшает. Срок службы конструкции обычно не превышает 30 лет. В финском варианте устроены бетонные полы по грунту — они практически вечные.

Бетонное основание пола упрощает монтаж водяного тёплого пола. Эта система в сочетании с массивной плитой, обладающей значительной тепловой инерцией, обеспечивает максимальный комфорт проживания зимой, а летом такие полы хранят прохладу и позволяют экономить на кондиционировании воздуха.

Основные отличия

Финский фундамент представляет собой монолитную плиту, в основании которой находится песчано-гравийная подушка и толстый слой утеплителя высотой не менее 15 см.

Несмотря на схожесть шведской и финской технологий, УФП имеет ряд отличий, которые заключаются в следующем:

1. Конструкция фундамента похожа на ленточный холодный контур, внутри которого устроено утепленное основание по грунту. Мелкозаглубленная ленточная часть силовой конструкции в этом случае отвечает за перераспределение нагрузок.
2. Слой утеплителя не подвержен большому давлению, поэтому допускается использование материалов со средними прочностными характеристиками (например, пенополистирол ПСБ-С).
3. Теплый пол не вмонтирован в бетонную стяжку вместе с арматурным каркасом.
4. Плита располагается не на поверхности земли, а заглублена на уровне до 1,5 м.
5. Плита может быть не монолитной, а сборной из плит или кирпича.

Себестоимость финского фундамента на 15–20% дороже (9500–11500 руб.), чем основание по типу УШП (8000–10000 руб.), но основная часть расходов напрямую связана с высотой цоколя, глубиной закладывания подошвы, а также другими конструктивными особенностями основания. Так выглядит утепленная финская плита в разрезе:

Технология строительства своими руками

Представленная ниже инструкция пригодна для строительства УШП на любом типе грунта.

Желательно исключить строительство фундамента на торфянистых, почвенно-растительных и илистых почвах. В противном случае рекомендуется удалить слой неподходящей почвы и заменить его плотным песком.

При этом не забывать об учете несущей способности фундамента. Она должна начинаться с отметки 1 кг/

Материалы

Все расчеты по количеству материала, на целесообразность возведения конструкции и плотность почвы лучше доверить специалистам. Существует риск допущения ошибок, что в итоге приведет к нежелательным последствиям. Только после получения всех необходимых данных можно приступать к строительству фундамента УШП.

Начальный этап возведения фундамента подразумевает подготовку необходимых материалов. Ниже приведен стандартный список. Но он может изменится, согласно требованиям строителя.

Материалы:

• вспененный полистирол в количестве 0.3 куб.м на 1 кв. м;
• металлическая арматура;
• проволока для соединения стальных деталей и труб;
• хомуты из пластика для фиксации металлического пояса;
• полиэтилен с толщиной от 15 см – расход до 1.2 кв. м на 1 кв. м фундамента;
• геотекстиль – до 1.4 кв. м на 1 кв. м плиты;
• прочная доска для сооружения опалубки – примерное количество: от 1 до 1.5 куб. м;
• плотный песок, гравий со средней фракцией;
• бетон – от до куб. м на 1 кв. м фундамента.

Дополнительно потребуются полимерные трубы, фитинги и прочие изделия для обустройства систем водоснабжения, отопления, других инженерных коммуникаций.

Область применения

Фундамент УФФ пригоден для проектов без подземного этажа. Теплый пол по грунту на ленте МЗЛФ наиболее востребован в случаях:

• сложные грунты – за счет утепления, дренажа, подстилающего слоя из нерудных материалов вспучивание отсутствует полностью;
• высокий УГВ – пенополистирольный утеплитель сохраняет свойства при полном погружении в воду, гидроизоляционный слой защищает бетонные конструкции от намокания, напорных вод;
• сложный рельеф – обратные засыпки инертными материалами полностью решают проблему боковых подвижек грунта.

Застройщик при выборе плиты УФФ получает готовый черновой пол по умолчанию. Отсутствие подполья сокращает теплопотери в нижнем этаже.

Особенности утепленной шведской плиты

Такая технология представляет собой сооружение корыта на основе пенопласта, который имеет отличные прочностные показатели. Конструкция является цельным сооружением с прикрепленной опалубкой, которая выполняет предназначение дренажной системы и располагается на утрамбованной подушке из песка и гравия. После чего осуществляется монтаж каркасной сетки на основе арматурных прутьев, это позволит осуществить укладку коммуникаций для будущей постройки. Затем арматура заливается бетоном и производится шлифовка поверхности с использованием различного инструментария.

К плюсам такой технологии можно отнести:

1. Плита возводится довольно быстро, при этом уход за ней не отличается особой сложностью.
2. Все коммуникации для дома будут заранее готовы.
3. Дренажная система уже будет оборудована.
4. Отличные показатели теплоемкости.

Шведская плита имеет и слабые стороны, среди которых:

1. Грунт понадобится заранее подготовить, он должен быть тщательно выровнен.
2. Такую технологию нельзя применять на почве с высоким содержанием торфа.
3. Монтаж коммуникаций может вызвать осложнения, так что лучше всего обратиться к специалистам.
4. Такой вариант нельзя назвать экономным.

Шведская плита имеет свои плюсы и минусы. При ее выборе понадобится учитывать ряд определенных факторов: разновидность грунта, финансовую составляющую, предпочтения застройщика.

Область применения

Фундамент УФФ пригоден для проектов без подземного этажа. Теплый пол по грунту на ленте МЗЛФ наиболее востребован в случаях:

• сложные грунты – за счет утепления, дренажа, подстилающего слоя из нерудных материалов вспучивание отсутствует полностью;
• высокий УГВ – пенополистирольный утеплитель сохраняет свойства при полном погружении в воду, гидроизоляционный слой защищает бетонные конструкции от намокания, напорных вод;
• сложный рельеф – обратные засыпки инертными материалами полностью решают проблему боковых подвижек грунта.

Застройщик при выборе плиты УФФ получает готовый черновой пол по умолчанию. Отсутствие подполья сокращает теплопотери в нижнем этаже.

Технология изготовления фундамента

Устраивается шведская плита согласно следующим этапам:

1. Сначала разрабатывается котлован мелкого заглубления. Расчет его ширины должен включать размера дома по периметру плюс немного припусков с каждой стороны. Также производятся углубления под несущие стены.
2. Котлован покрывается ровным слоем песка. В некоторых случаях целесообразен геотекстиль. Он пропускает воду, но удерживает песчаный слой. Его толщина должна быть 10-15 см.
3. Слой песка тщательно утрамбовывается. Поверх него укладывается дренаж и водопроводные, канализационные и электротехнические коммуникации. По их длине необходимо дать небольшой запас.
4. Укладывается слой гравия, который покроет трубы. Его необходимо утрамбовать так, чтобы монолитная железобетонная плита была идеально ровной. Для этого слой материала увлажняют водой.
5. Укладываются два слоя пенопласта, между которыми выстилается гидроизоляция. Можно воспользоваться полимерной плойкой. Слой утепления должен составлять 20 см.
6. Поверх пенопласта выкладываются трубы системы теплого пола. Чтобы они сохранили объем при заливке бетоном, их стоит накачать воздухом.
7. Выкладывается армирующая сетка.
8. Многослойная конструкция одномоментно заливается бетоном и сразу разравнивается.

Следуя технологии многослойного пирога, шведская плита своими руками вполне реализуема и не требует привлечения специалистов.

Правила армирования фундамента

Чтобы плита сохранила свою жесткость и форму на протяжении всего срока эксплуатации, применяется армирование. Перед началом работ необходимо произвести расчет прутьев и подготовить их к эксплуатации, а также проволоку для соединения пересечений прутьев.

Она может иметь сечение диаметром от 4 до 8 мм. Необходимо нарезать из нее куски по 20 см. Расчет количества арматуры производится исходя из правила, что расстояние между ее прутьями составляет от 20 до 40 см.

Материал не должен быть ржавым или иметь малейшие деформации в своей структуре. Для связки шведской плиты, необходимо использовать два слоя арматуры. Первый располагается на высоте 5 см от дна котлована, а второй – чуть ниже уровня опалубки.

Для связки прутьев стоит применить специальный крюк или пистолет для вязки. Если планируется возвести тяжелые стены дома, то можно использовать и сварку

Важно надежно зафиксировать углы связки. Для устройства шведской плиты лучше применить ребристые прутья с поперечным сечением

Связывают их проволокой, узлом в виде восьмерки

Чтобы утепленная шведская плита не деформировалась, необходимо постараться, чтобы связка была максимально крепкой

Связывают их проволокой, узлом в виде восьмерки. Чтобы утепленная шведская плита не деформировалась, необходимо постараться, чтобы связка была максимально крепкой

Важно помнить, что прутья не должны соприкасаться с грунтом, так как это может вызвать их коррозию

Как произвести расчет?

Если планируется возвести «шведскую стенку» для малогабаритного здания, то расчет параметров можно произвести самостоятельно, придерживаясь таких параметров:

Слои фундамента шведская плита

• толщина общей плиты производится железобетонной отливкой и должна оставаться в пределах 120-180 мм;
• по периметру основания необходимо оснастить ребра жесткости не меньше, чем 30×30 см. Они станут основанием под несущие стены;
• под стены дома по всему периметру возводятся внутренние ребра жесткости с шагом от 1.5 до 4 м;
• размер укрепляющих полос должен быть не меньше, чем 200×200 мм;
• ушп фундамент может иметь разную глубину. Если задумано цокольное помещение, то котлован может достигать 2 м;
• плита армируется стальным прутом диаметром 10-14 мм и ячейкой 20×20м; производится двухслойное армирование, с расстоянием между слоями более 100 мм. Нужно следить, чтобы сетка армирования полностью поглотилась бетоном.

Утепление фундамента

Технология фундамента предполагает интегрирование в него системы теплого пола. Чтобы утепленная шведская плита стала возможна, необходимо следовать следующим правилам установки греющих труб:

• устройство труб должно быть плотным, причем вдоль наружных стен необходима более высокая плотность, нежели посередине плиты;
• чтобы сбалансировать расход труб и обеспечить оптимальную теплоотдачу, расстояние между ними должно быть не менее 10 см;
• чтобы обеспечить равномерное распределение тепловых потоков, расстояние между трубами должно составлять не более 25 см; температурные перепады по полу не должны превышать 4 градусов, тогда они не будут ощущаться ногой;
• греющие трубы должны быть заложены в ушп фундамент не менее, чем в 15 см от наружных стен;
• расчет длины труб рекомендуется производить так, чтобы она не была больше, чем 100 м, потому как чрезмерная длина приводит к гидравлическим потерям.

Устройство утеплённой опалубки

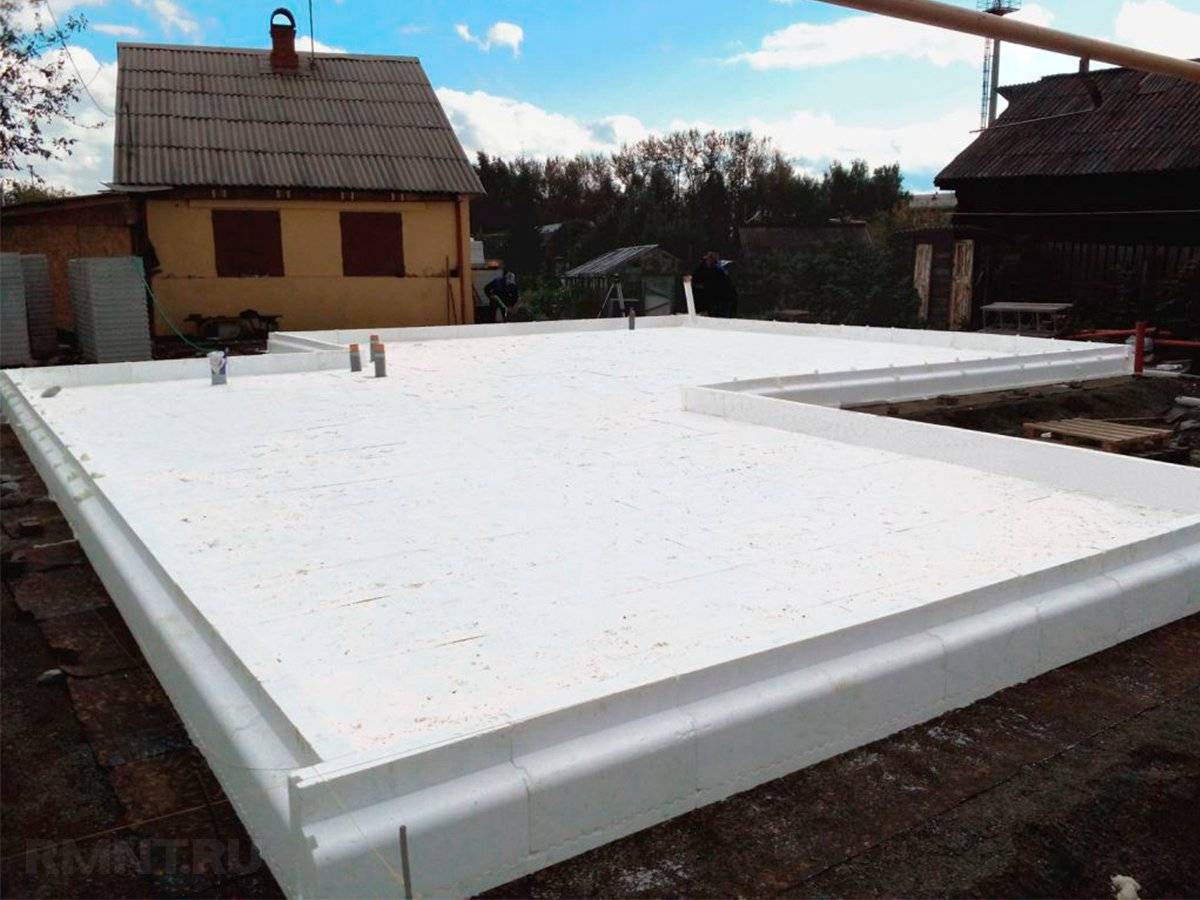

Шведская плита имеет сплошной пояс утепления нижней плоскости без мостиков холода. Устроить такую схему теплозащиты достаточно просто для плоского плитного фундамента, однако наличие рёбер вносит свои коррективы. Специально для этой цели производятся специальные изделия для формирования несъёмной опалубки.

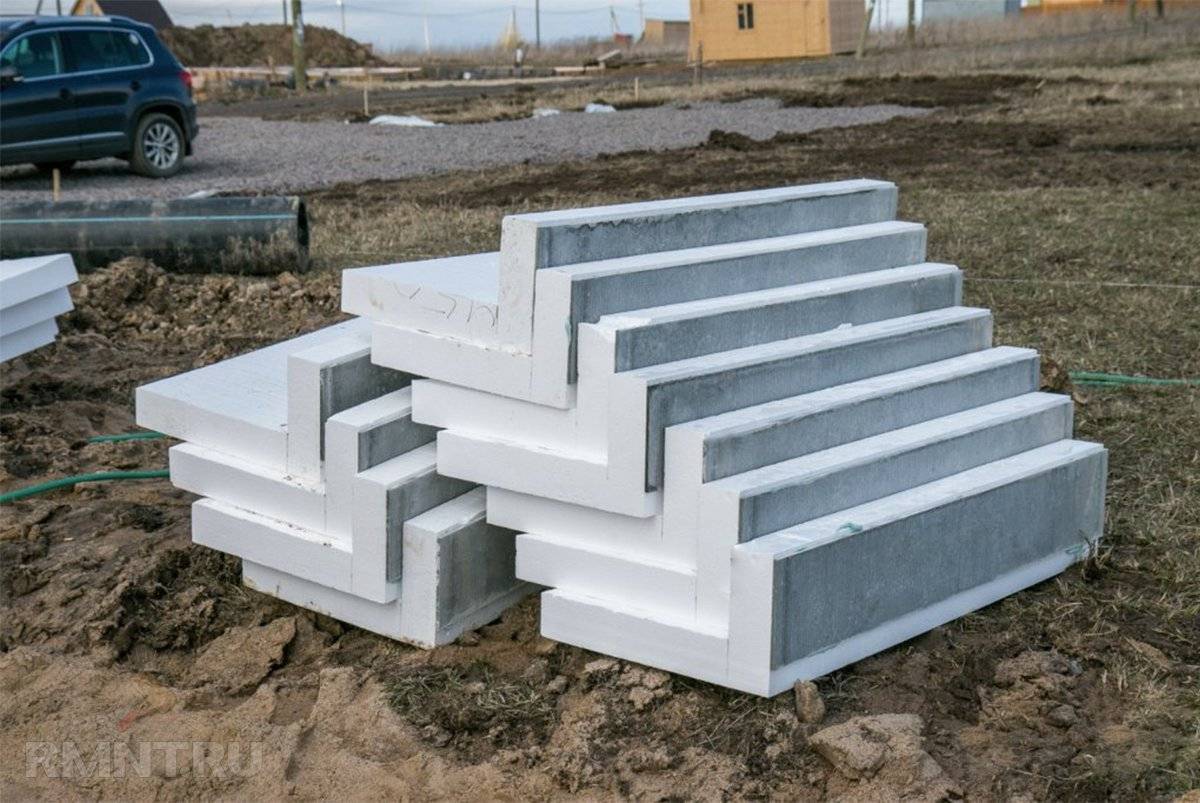

Формирование внешних рёбер жёсткости выполняется за счёт L-образных лотков, которые выставляются по периметру плиты и выравниваются по разметочным шнурам и нивелиру. Наружная грань лотков определяет общую толщину плиты и ребра, внутренняя формируется вручную с помощью плит, подрезаемых по месту. Необходимая прочность опалубки для противодействия нагрузкам во время заливки обеспечивается внешними палубами из листовых материалов, опираемых о вбитые в грунт колья по верхнему и нижнему поясу.

Когда опалубка рёбер собрана, пространство между ними засыпают с тщательным уплотнением промывкой или вибрацией. Засыпка может проводиться песком или мелким дорожным гравием, особой разницы в том нет. Чтобы не нарушить геометрию опалубки, в лотки вставляют временные перемычки из пластика.

При выполнении засыпки полостей между рёбрами её не выводят заподлицо с внутренними стенками. Вместо этого внутренние стенки выступают на толщину используемых плит утепления. После того как внешний пояс теплоизоляции собран, опалубку укрывают гидроизолирующей мембраной профилированного типа. В углах гидробарьер аккуратно подрезают и накладывают друг на друга с перехлёстом по 150–200 мм, защёлкивая пупырчатые замки.

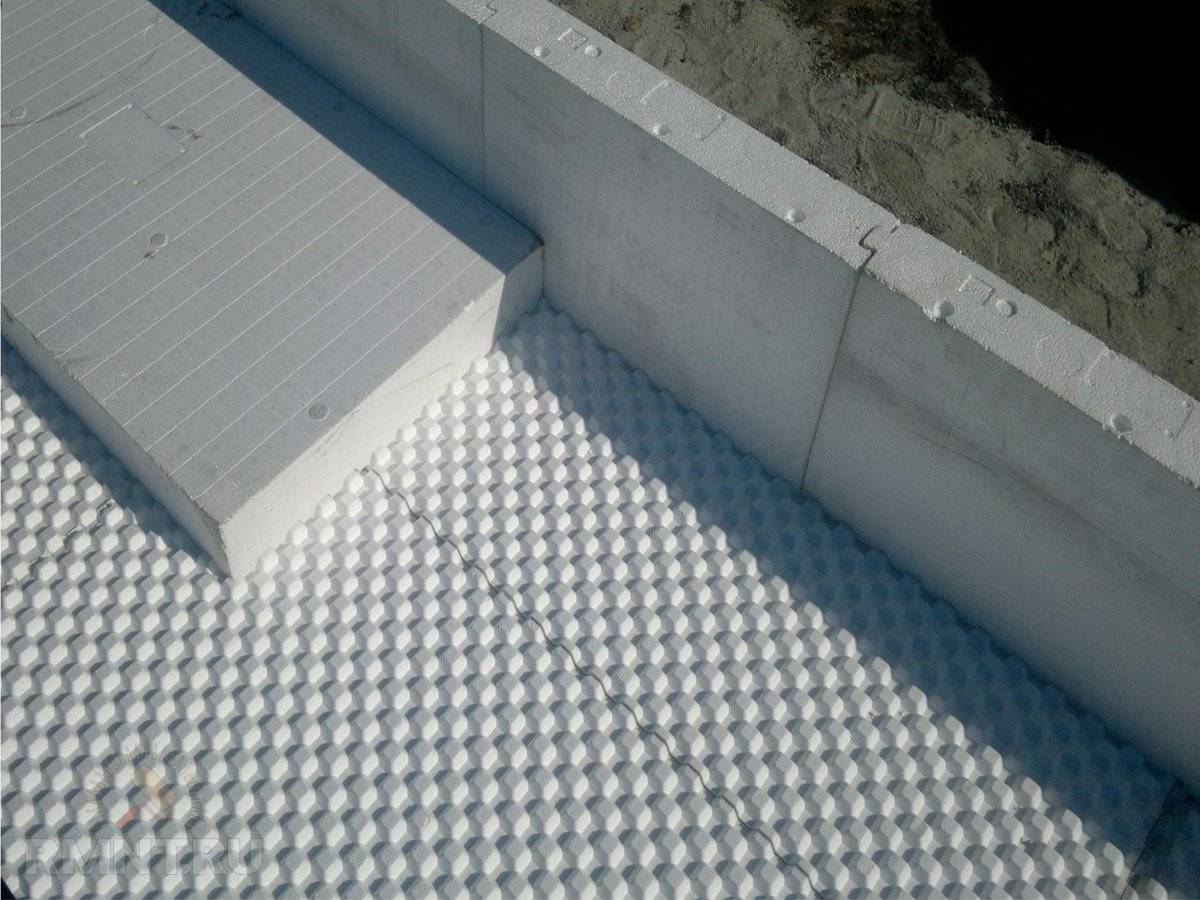

Поверх гидроизоляции монтируют внутренний пояс утепления, представленный 2–3 слоями ЭППС по 50–70 мм. При этом размер лотков уменьшается на толщину утеплителя, что необходимо предусмотреть заранее. Фиксацию ЭППС обычно не проводят, поскольку опалубка сооружается в день перед заливкой или на сутки ранее. При сильном ветре плиты можно связать между собой небольшими порциями универсального клея или придавить гнётом до сборки арматурного каркаса.

Технология устройства

Сначала (разумеется, после снятия дёрна и выравнивания стройплощадки) роют траншею глубиной не более 40 см и подсыпают на её дно 15-20 см пескогравия. Далее заливают железобетонную ленту общей высотой около 600 мм и шириной 300-400 мм (в зависимости от проектной толщины стен). На очень «благополучных» грунтах (сухой песок) ленту выкладывают из фундаментных блоков.

После этого на пространстве, ограниченном лентой, устраивают толстую песчаную или пескогравийную подушку. Её укладывают слоями, каждый из которых тщательно трамбуют. Затем заливают плиту (в данном случае её часто называют стяжкой) толщиной обычно 120 мм, армированную одноуровневым каркасом из прутка диаметром 12-14 мм. Обычно в эту плиту, которая выводится на нулевую отметку здания, замоноличивают трубы водяного тёплого пола.

Завершающей этап — устройство отмостки шириной более около 1,5 м, утеплённой плитами экструдированного пенополистирола и армированной дорожной сеткой.

При заливке ленты удобно использовать сборную отмостку

IZBA De Luxe

Песчаную подушку трамбуют машинным способом

IZBA De Luxe

При большой площади и сложной конфигурации дома плиту армируют двухуровневым каркасом

IZBA De Luxe

Плита из бетона с зимними присадками набирает 70% прочности примерно за месяц

Устройство и особенности УФФ

Финский фундамент состоит из нескольких частей:

• мелкозаглубленного ленточного фундамента с поперечными размерами 20х60 см и подошвой шириной 60 — 100 см, толщиной 20 см;
• армированной бетонной плиты толщиной 8 см со смонтированной внутри системой теплого пола, залитой на слой теплоизоляции из пенополистирольных плит;
• утеплителя, который отделяет пол от фундамента, уложенного на внутренние стенки, от низа подошвы до верхнего среза;
• утепленной отмостки.

Лента для УФФ может быть сборной или монолитной. В качестве утеплителя используют пенопласт или экструдированный пенополистирол. Толщина теплоизоляции зависит от климата.

Основным отличием УФФ от фундаментов других видов считают отсутствие связи между полом и лентой. Поэтому финский вариант более надежен на пучинистых почвах. Помимо этого утепленная отмостка защищает фундамент от перепадов температуры. В отличие от других по финской технологии одновременно с закладкой основания выполняется нулевой цикл цокольного этажа

Схема устройства утепленного финского фундамента

Плюсы и минусы

К достоинствам УФФ относят:

• возможность монтажа на местности с перепадом высот;
• устройство теплого цоколя;
• адаптацию под вес здания за счет изменения поперечного сечения ленты и ширины подошвы;
• создание комфортного микроклимата в помещениях;
• выполнение монтажа УФФ небольшим числом рабочих;
• сокращение потерь тепла на 15%;
• легкость ремонта инженерных коммуникаций, так как плита пола УФФ не является несущим элементом;
• возведение УФФ на любом грунте даже с высоким залеганием подземных вод, кроме торфяников;
• снижение суммарного веса здания за счет применения мелкозаглубленного фундамента;
• заливку плиты независимо от времени года после монтажа стен и крыши.

К недостаткам финской технологии относят большой объем земляных работ и ограниченность этажности зданий.
