Эффективные способы гидроизоляции свайного фундамента

Способы защиты свай

Продумать гидроизоляцию опор необходимо еще на этапе проектирования свайно-ростверкового основания. Подземная часть фундамента принимает на себя большую часть нагрузки сооружения.

Если не предусмотреть защиту от влаги, неизбежно разрушение столбов и, как следствие, снижение несущей способности грунта. При этом гидроизоляция всей поверхности опоры позволит избежать проникновения влаги из почвы во внутреннее помещение здания.

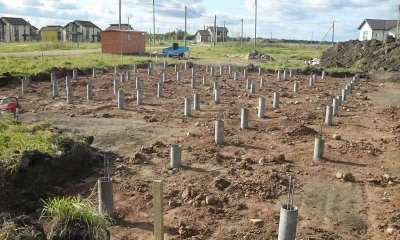

Буронабивные

Такой тип опор создают из бетона и стальной арматуры непосредственно на застраиваемом участке. Порядок устройства буронабивных свай:

1. Бурение скважин в установленных местах.
2. Укрепление стен ямы от обсыпания посредством применения обсадных труб или обмазывание поверхности раствором на основе бентонита.
3. Заполнение шурфа бетонной смесью.
4. Погружение армирующего каркаса в жидкий раствор.

Меры гидроизоляции: перед заливкой бетона в скважину помещают свернутый в трубу лист рубероида или стеклорубероида.

Забивные железобетонные опоры

Опоры получают методом литья бетона в формы нужной конфигурации. Армирующие прутья обеспечивают необходимую жесткость. Конец сваи имеет заостренную форму, благодаря чему столб быстрее преодолевает сопротивление грунта.

Каждый способ монтажа предполагает абразивное воздействие почвы на поверхность сваи, что исключает целесообразность применения напыляемых и обмазочных материалов для защиты от влаги.

Такая обработка дополнительно упрочняет конструкцию и уменьшает риск воздействия на фундамент грунтовых вод.

Винтовые

Конструкция винтовых свай состоит из металлических сварных или литых элементов. Для защиты от коррозии поверхность защищают слоем битумсодержащего материала.

Поскольку столбы вкручивают в грунт ручным или механическим способом, в результате чего их поверхность подвергается абразивному износу, высокое внимание уделяют качеству защитного покрытия. Изначально внутри винтовых свай имеется полость, внутри которой в процессе эксплуатации неизбежно будет образовываться конденсат

Чтобы исключить коррозию внутри опорных элементов, полость до конца заполняют бетонным раствором

Изначально внутри винтовых свай имеется полость, внутри которой в процессе эксплуатации неизбежно будет образовываться конденсат. Чтобы исключить коррозию внутри опорных элементов, полость до конца заполняют бетонным раствором.

Плюсы и минусы

Если подытожить то, что было сказано выше, то довольно просто выделить основные положительные и отрицательные стороны свайно-ленточного фундамента. К плюсам можно отнести:

• относительную простоту сооружения;
• сравнительно меньшие затраты на сооружение;
• снижение теплопотерь;
• отсутствие вибраций, которые могут передаваться через почву;
• строительство такого фундамента может вестись в любое время года;
• уровень грунтовых вод имеет минимальное воздействие на конструкцию;
• дает возможность сооружения конструкций на склонах.

Заложить такой фундамент сможет даже небольшая бригада без использования особых средств механизации. Так как лунки под сваи можно пробурить садовым буром, на который будет смонтирован удлинитель. Снижение расхода материала ведет к снижению расхода на строительство всей конструкции. В силу того, что с грунтом соприкасается только небольшая часть фундамента, удается снизить теплопотери, что положительно сказывается на стоимости отопления в зимний период. Эта же особенность отвечает за снижение вибраций, которые могут передаваться от загруженных трасс или от железнодорожного полотна. Заливка основы такого типа может производиться даже в морозы, если температура не опускается ниже минус десяти градусов. Так как для свайного фундамента с ростверком можно задать различный уровень на различных участках, то строительство дома на участке с перепадами уровня грунта не вызовет затруднений.

Есть у конструкции и свои недостатки:

• отсутствие подвала;
• необходимость особого подхода к расчетам;
• необходимость соблюдения плотности армирования;
• отсутствие гидроизоляции ростверка;
• невозможность обойтись без специальной техники в некоторых случаях.

Цокольный этаж или погреб в таких конструкциях не предусматривается, что связано с типом грунта, на котором ведется сооружение. Есть определенные нюансы в расчетах, которые потребуют определения нагрузки на каждую сваю в зависимости от типа грунта, в котором она будет располагаться. Для каждой марки цемента необходимо подбирать особый вид армирования, который бы обеспечил требуемую плотность всей конструкции. Ростверк не имеет гидроизоляции, которая бы препятствовала капиллярному проникновению влаги от свай, поэтому строители стараются произвести гидроизоляцию опорных столбов. При бурении лунок под сваи на большую глубину в некоторых случаях невозможно обойтись без специальной техники.

Зачем проводят гидроизоляцию

В подвальном помещении здания без хорошей гидроизоляции непременно появятся затопления и подтеки на полу, плесень на стенах. В таком доме недопустимо сберегать продовольствие или предметы обихода

Важно подобрать для гидроизоляции материалы высокого качества, следовать технологии построения фундамента, чтобы защитить дом от разрушающего действия влаги

Гидроизоляция выполняет важные задачи:

• укрепляет фундамент и продлевает срок эксплуатации;
• предупреждает перекос стен дома и образование трещин;
• предупреждает затекание стен и наличие воды в подвалах, образование плесени; ограждает от природных разрушителей

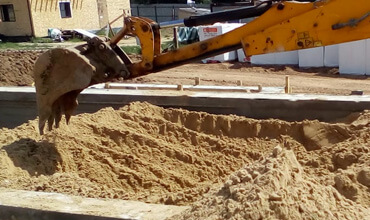

Анализ возможных ошибок при выполнении отсыпки

Рассмотрим вариант при отсыпке пустот вокруг фундамента снаружи здания глиной. Во-первых, уплотнить ее, как песок, невозможно. Во-вторых, глину необходимо перемять перед ее засыпкой, а правильно сделать это вручную практически невозможно. Однако самое главное – она меняет свой объем при замачивании и высыхании. Если поверх этой отсыпки из глины выполнена бетонная отмостка, а по краю отмостки – ливневый лоток, то со временем вся эта конструкция будет деформироваться. Появятся трещины, пустоты. Между бетонной отмосткой и цоколем здания могут образоваться трещины, и даже может появиться контруклон. При этом возникнут трещины между ливневыми лотками и отмосткой. Наличие воды в глине в зимний период может привести к дополнительному вспучиванию. Поэтому лучше использовать песок, как было описано выше. Также желательно при наличии подвального помещения выполнить дренажную систему для отвода воды от низа фундамента. Дренажная система будет весьма кстати, если обратная отсыпка выполнялась песком, а родной грунт, в котором выкапывался котлован, – суглинок или глина. В этом случае дренаж будет отводить всю лишнюю дождевую и грунтовую воду в дренажные колодцы.

Гидроизоляция свайно-ростверкового фундамента

Гидроизоляция свайно-ростверкового фундамента включает в себя обработку свай и ростверка. Ростверком называется совокупность плит или балок, соединяющих верхушки свай в единую систему.

Порядок действий:

1. Загрунтовать бетонную поверхность праймером.

2. Наклеить рулонный материал на боковые стенки. Рулонные заготовки клеят сверху вниз с нахлестом около 20 сантиметров. Поклейку производят, разогревая рулон горелкой.

3. Горизонтальную поверхность плит заливают раствором цемента толщиной три сантиметра.

4. Укладывают один слой рубероида или три слоя мастики, смешанной с известью-пушенкой.

Последний этап гидроизоляции – устройство дренажной системы. Для этого по периметру фундамента выкапывают неглубокую канаву и засыпают смесью глины со щебнем.

Обновлено: 24.02.2017

Как усилить ленточный фундамент

Действия, которые необходимо предпринять для усиления ленты, обусловлены размерами и причинами разрушений. В некоторых случаях бывает достаточно обновить гидроизоляцию, в других ситуациях требуется комплекс сложных технических мероприятий, производить установку дополнительных опор или расширение ленты.

Рассмотрим эти методы подробнее:

Укрепление мелкозаглубленного основания бетонной рубашкой

Бетонная рубашка — это усиливающая бетонная отливка, установленная на проблемном участке стены.

Для ее создания выполняются следующие действия:

• Поверхность ленты обнажается, весь грунт на проблемном участке удаляется из траншеи.
• С бетонной ленты снимается слой гидроизоляции. Поверхность материала должна быть абсолютно чистой, как после заливки.
• Сквозь ленту сверлят поперечные отверстия, в которые вставляют арматурные стержни.
• Вяжется арматурный каркас, который приваривается к стержням, вставленным в отверстия ленты.
• Устанавливается опалубка.
• Заливается бетон, выдерживается положенное время.
• После окончания срока выдержки опалубка снимается, поверхность бетона гидроизолируется и производятся дальнейшие действия.

Размеры железобетонной рубашки зависят от величины поврежденного участка, но не меньше 1 метра.

Создание бетонной обоймы

Бетонная обойма образует дополнительный слой материала с обеих сторон ленты. Технология напоминает методику установки железобетонной рубашки, но добавочный слой заливается по обе стороны проблемного участка ленты.

Все действия производятся как изнутри, так и снаружи ленты. В результате образуется значительное утолщение фундамента, способное выдерживать высокие нагрузки.

ВАЖНО! Многие специалисты выражают недоверие к установке обойм. Они аргументируют это отсутствием качественной связи между старым бетоном и новой отливкой

Процессы, протекающие в свежем материале, не позволяют слоям качественно соединиться, поэтому методика годится только при наличии относительно малых повреждений

Процессы, протекающие в свежем материале, не позволяют слоям качественно соединиться, поэтому методика годится только при наличии относительно малых повреждений.

С помощью использования свай

Методика усиления сваями достаточно сложна и разнообразна. Производится установка свай, создающих дополнительную опору для ленты. Они опираются на плотные слои грунта, прекращая оседания или увеличивая несущую способность фундамента для принятия повышенной нагрузки от пристроев или новых элементов конструкции дома.

Используются разные виды свай:

• Микросваи.
• Вдавливаемые.
• Буронабивные.
• Винтовые.
• Выносные.

Каждый вид свай выполняет собственную функцию и применяется в отдельных ситуациях, где их использование является оптимальным вариантом решения проблемы. Так, винтовые сваи могут быть установлены вручную, максимально щадящими методами.

Вдавливаемые сваи нуждаются в использовании спецтехники, поэтому применение их для усиления ограничено.

Выносные сваи устанавливаются на некотором расстоянии от периметра старой ленты, затем сквозь нее пропускаются металлические балки, которые связываются со сваями. В результате дом оказывается как бы «подвешенным» на балках, получая дополнительную опору.

Вес постройки распределяется между старым и новым основаниями, что позволяет нести повышенные нагрузки.

При помощи отливов

Методика используется при усилении ленты из штучных элементов — кирпича или бутового камня. Отливы предназначены для выполнения функций армпояса.

Они устанавливаются на поверхности ленты с двух сторон, отжимаются с расчетом, чтобы верхняя часть не контактировала с поверхностью стены, а нижняя была максимально плотно прижата к ней.

После этого конструкция прочно фиксируется с помощью домкратов. Выкапывается траншея, образующая форму для заливки бетона. В результате вокруг ленты образуется дополнительный железобетонный слой, усиливающий несущую способность и прочность основания.

Упрочнение торкретбетоном

Торкретирование — это процесс нанесения бетона специальным способом напыления. Для этого используется специальное оборудование. Суть метода заключается в подаче под давлением сжатого воздуха сухой смеси цемента и песка, называемой торкрет-смесью.

Одновременно с подачей смеси из другого резервуара подают воду, затворяющую смесь. В результате на усиливаемой поверхности появляется слой плотного и прочного бетона, обладающего повышенными характеристиками по сравнению с обычными видами материала.

ОБРАТИТЕ ВНИМАНИЕ! Технология сложная, требует привлечения специалистов, использования сложного оборудования

Изоляция цоколей от влаги

Эксперты советуют проводить гидроизоляцию цоколя до уровня первого этажа, чтобы исключить проникновение влаги в стены дома даже в период сильных снегопадов.

Правильно организованная отмостка не позволит атмосферным осадкам скапливаться вокруг дома, но на практике этого недостаточно.

Для отделки цоколя нужно использовать облицовочные материалы с высокой степенью гидроизоляции и морозостойкости. При этом не стоит экономить на качестве стройматериалов, чтобы исключить проникновение влаги в стены дома.

Много важной и полезной информации о свайно-ростверковом фундаменте найдете в этом разделе

Как защитить фундамент

Гидроизолированный фундамент

Мероприятия по защите можно разделить на два больших подтипа: связанные с устройством гидроизоляционного слоя и предполагающие удаление излишней влаги из грунта.

Они не отменяют друг друга, и даже наоборот, зачастую используются совместно. Если степень влагосодержания значительно повышена, следует применять усиленный комплекс мер по защите от воздействия агрессивной среды.

Классификация антикоррозийных мер, приведенная в СП 28.13330.2012, определяет два уровня защиты: первичная и вторичная. Первичная защита – это ряд технологических этапов на производстве, направленных на усиление конструкций и внесение различных физико-химических агентов. И хотя закладываемый в конструкции коэффициент сопротивления коррозии довольно высок, не стоит сильно полагаться на этот уровень защиты, поскольку для изделий поточного производства, работающих в условиях реальной эксплуатации, он не оказывает ощутимой защиты. Вторичная защита – это мероприятия, устраиваемые непосредственно на строительной площадке. Для монолитных конструкций это единственный уровень защиты от грунтовых вод.

В общем виде классифицировать типы гидроизоляционных мероприятий можно следующим образом:

Обмазочная гидроизоляция:

1. холодная или горячая;
2. битумная, полимерная или акриловая;
3. окрасочная водоэмульсионная или эмалевая;
4. другие виды полимерной обмазки.

Материал для рулонной гидроизоляцииРулонная гидроизоляция:

1. пропитанный гидрофобным составом картон;
2. рубероид или толь;
3. стеклохолст, стеклоткань, полиэстер;
4. другие виды композитных рулонных материалов.

Дренажные системы и различные водоотводящие обсадные трубы;

1. Осушение почв электроосмотическими установками;
2. Осушение почв или ослабление агрессивности кислотных и щелочных грунтов химическими реагентами.

Все вышеуказанные меры могут применяться в совокупности, а определенные характеристики материалов зависят от производителя. Выбрать необходимый уровень защиты можно исходя из данных, полученных во время геологических и гидрогеологических исследований вида грунта, а также путем визуального наблюдения. При этом следует руководствоваться рекомендациями по применению того или иного способа гидроизоляции.

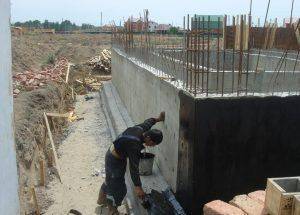

Обмазочная гидроизоляция

Начальный уровень защиты, применяемый в обязательном порядке для подземных конструкций и их надземных частей, вне зависимости от типа грунтов. Если при производстве изделий, из которых изготавливается фундамент для дома, не проводились особые меры по внесению антикоррозийных агентов, такой тип защиты, как обмазка или укладка рулонного материала строго показан.

Процесс обмазочной гидроизоляции

Выбирать вид материала следует в зависимости от конструкции фундаментной плиты, удобства нанесения гидроизоляции, а также доступности материала на рынке

Следует обратить внимание на ценовой диапазон. К примеру, классические битумные обмазки стоят намного дешевле акриловых или полимерных составов. В то же время битум теряет преимущество перед полиакрилом, если требуется создать не только влагостойкий, но и достаточно прочный слой гидроизоляции в короткие сроки

В то же время битум теряет преимущество перед полиакрилом, если требуется создать не только влагостойкий, но и достаточно прочный слой гидроизоляции в короткие сроки.

Рулонная гидроизоляция

Если вам необходимо устроить гидроизоляцию для фундамента глубокого заложения, лучше использовать рулонные материалы. Удобство использования на больших площадях, а также армирующее действие рулонных материалов сделало такую гидроизоляцию очень популярной.

При выборе рулонной гидроизоляции следует учитывать тип укладки. Наплавляемые материалы стоят дороже, но не требуют дополнительного связующего слоя из битума или праймера, в отличие от сухих листов. Также важны такие параметры, как размер нахлеста, водонапорное давление и общие рекомендации к предпочтительным условиям эксплуатации. Посмотрите видео, как использовать материалы для рулонной гидроизоляции.

Рулонные материалы не так универсальны, использовать их для фундаментов сложной конфигурации довольно затруднительно. Несомненно, такая гидроизоляция будет достаточно прочной и надежной, если соблюдать технологию монтажа. Окончательная стоимость рулонной гидроизоляции будет зависеть от качества исходных материалов.

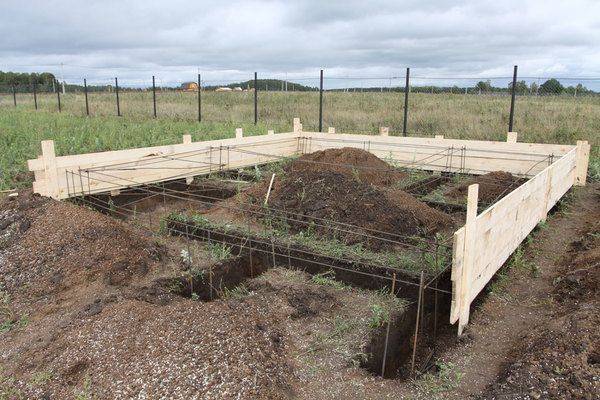

Как мы делаем свайно-ростверковый фундамент

Обращаем внимание — cвайно-ростверковый фундамент , как и другие виды фундаментов, требует индивидуального расчета в зависимости от нагрузки здания и состава грунта. Эти показатели влияют на количество свай, их диаметр, материал ростверка (дерево, металл, бетон), его толщину, марку бетона, плотность армирования

Снимаем верхний слой земли, выравниваем площадку под фундамент. Делаем разметку ростверка, несущих конструкций.

Выполняем необходимые земляные работы, выкапываем углубления под ростверк. Размечаем места расположения свай.

Ребристая арматура располагается вертикально. Стержни предназначены для компенсации изгибающих нагрузок

Заливаем бетон в подготовленные скважины, периодически уплотняя его глубинным вибратором.

Опалубка служит формой, в которую заливают бетонный раствор.

При работе важно выдерживать строгую горизонтальность: тогда нагрузка будет передаваться равномерно

Теплоизоляция защищает фундамент от перепада температур, надземельной и подземельной его частей.

Песочное основание необходимо для обеспечения плотной, практически природной опоры.

Устанавливаем закладные под коммуникации, дренаж. Сразу же проверяем их на работоспособность.

Для уплотнения песочного основания проливаем песок водой и уплотняем его специальным оборудованием.

Укладка гидроизоляции

Обеспечивает защиту фундамента и позволяет предотвратить попадание сырости на поверхность пола и нижнюю часть стен.

На песочное основание укладываем гидроизоляционный материал и пенопласт. Это позволяет сделать пол более теплым.

Армировка вр5 200х200 мм

Для предотвращения деформации бетона в случае усадки дополнительно армируем бетонную стяжку шагом 200х200 мм. Толщина арматуры 5 мм.

Заливка бетоном плиты пола

Заливаем бетоном подготовленную площадку. Для однородности и высокой прочности фундамента уплотняем бетон с помощью вибрирования.

Проливка бетона

Для избежания пересушивания верхнего слоя бетона и образования трещин, постоянно проливаем бетонную поверхность водой.

Прочность бетона проверяем скалометром. Прибор определяет прочность путем ударного импульса.

После того как прочный фундамент готов, можно переходить к дальнейшим работам по строительству дома.

Получите бесплатную консультацию по свайно-ростверковому фундаменту

Напишите нам, и мы перезвоним вам в течении 10 минут в рабочие часы.

В перечень работ по строительству свайно-ростверкового фундамента входит:

• Разметка осей фундаментных лент;
• Земляные работы в отвал;
• Монтаж опалубки;
• Укладка геоткани;
• Буровые работы;
• Монтаж свай;
• Гидроизоляция;
• Установка каркаса из арматуры;
• Укладка песчаной подушки с вибротрамбованием;
• Устройство вентиляционных отверстий;
• Укладка бетона с применением глубинного вибратора;
• Материал и работы по монтажу свайно-ростверкового фундамента.

Проникающая гидроизоляция

Проникающая гидроизоляция фундамента относительно новая процедура с использованием средств на цементной основе, принцип действия которой базируется на напылении специальных, уже приготовленных смесей. Представленная группа строительных материалов за счет присутствия в ее составе водного компонента наделяет раствор способностью проникновения в пористую структуру бетона.

Нанесение пропиточного раствора

Впоследствии, при застывании, излишки влаги выводятся в ходе химических реакций, а капилляры обрабатываемого материала надежно закупориваются, образуя труднорастворимую пленку по периметру всей поверхности.

Достоинства:

• долговечность;
• простота нанесения;
• отсутствие необходимости приготовления раствора;
• возможность обработки подвальных и цокольных помещений.

Перед выполнением работ следует подготовить обрабатываемую поверхность (очистить от грязи и пыли). Закончив с этой процедурой и дав высохнуть стенам, осуществляем напыление раствора. За счет использования распылителя специальный состав проникает на 10-15 см вглубь бетонных оснований, обеспечивая надежный гидроизолирующий эффект.

Гидроизоляция свайного фундамента

Такая гидроизоляция чаще всего делается по ростверку. Столбы и сваи гидроизолировать очень непросто, для этого нужно много времени и труда. При возведении бетонных столбов следует использовать бетон с влагостойкими добавками. Основание нужно в обязательном порядке обработать и пропитать раствором, обладающим защитными свойствами. Дренажные работы для того, чтобы отвести воды проводить не следует, так как предварительно обработанные столбы в воде гниению не поддаются, а только становятся прочнее.

Цоколь с внешней стороны следует обязательно защитить, причем сделать это можно до уровня, где находится первый этаж. Цоколь нужно также облицевать материалами, которые отличаются морозоустойчивостью. Технология гидроизоляции может быть самой разной, но всегда нужно быть аккуратными и внимательными. Гидроизоляция фундамента в любом случае предполагает использование только качественных материалов. Не стоит пытаться сэкономить на этом, так как использование низкокачественных дешевых материалов может привести к самым негативным последствиям.

Материалы для гидроизоляции

Все существующие виды гидроизоляционных материалов можно поделить на несколько групп. При монтаже фундаментов используются:

обмазочные. Это мастики битумные и битумно-каучуковые. Ими обмазывают бетонные части фундаментов. В состав кроме битума могут входить полимерные компоненты, растворители, модификаторы. Наносятся кистью. Плюс – простота нанесения, минус – недолговечность;

рулонные оклеечные. Подразделяются на битумсодержащие (рубероид, толь, пергамин, стеклорубероид, техноизол) и пленочные – полиэтилен, ПВХ, полипропилен. Перед наклейкой поверхность следует тщательно очистить, выровнять и загрунтовать;

окрасочные. Гидрофобные составы с антикоррозийными компонентами, а также битумные праймеры. Последние наносят в два-три слоя;

к жидким гидроизолирующим материалам относятся также напыляемые – пенополиуретан и др.;

пропиточные. Смолы, битумы, водянистое стекло, кремнийорганика. Ими обрабатывают бетон и другие пористые материалы. После нанесения составы впитываются в поверхность;

мастичные. Резино-битумные, полимерные, полимерно-битумные мастики. Бывают однокомпонентные и двухкомпонентные, горячего и холодного нанесения. После нанесения образуют плотный однородный слой, схожий с резиной.
