Виды фильтров
В зависимости от принципов установки грязевика на системе отопления выделяют следующие его разновидности:
- В автономных контурах с трубами среднего и малого сечения используются муфтовые конструкции. Элемент имеет резьбовую муфту, которая позволяет быстро установить деталь в контур.
- Фланцевые грязевики применяются на трубопроводах среднего и большого диаметра. Для их установки понадобится уплотнительное кольцо, болтовая обтяжка и ответные фланцы, которые привариваются к трубопроводу.
- Глухие конструкции просто привариваются к трубопроводу. Для этого они имеют два патрубка с припусками для устройства сварного шва.
Теперь разберемся, как почистить грязевик в системе отопления. В зависимости от принципов обслуживания все фильтрующие приспособления делятся на три вида:
- самопромывные имеют специальный кран, во время открывания которого шлаки вымываются потоком воды;
- промывные конструкции имеют пробку и заглушку, сняв которые можно промыть фильтр;
- непромывные элементы приходится полностью демонтировать для прочистки, поэтому они не пользуются большой популярностью.
По степени очистки воды все фильтрующие устройства делятся на конструкции грубой и тонкой очистки. Первые имеют сетку с ячейками до 0,3 мм, задерживающую только крупные твердые загрязнения. Вторые фильтры имеют ячейки от 5 до 300 мкм. Они предназначены для бытовых систем водоснабжения и не применяются в отопительных сетях, потому что быстро засоряются.
Латунные
Это сетчатые конструкции с резьбовыми муфтами. Они имеют разные размеры (0,5-2 дюйма) и монтируются в автономных системах. Технические характеристики латунных фильтров: размер ячеек 500-800 мкм, рабочее давление 16-20 бар, прозрачность до 53%, опрессовочное давление 24 бар.
Чугунные
По конструкции они схожи с латунной разновидностью, но имеют магнитную стойку. Корпус и пробки прибора выполнены из чугуна, а фильтрующая сетка – из нержавеющей стали. Эти устройства очищают теплоноситель от вкраплений металла и механических частиц.
Фланцевые магнитные
Магнитный фильтр для отопления вместо пробки имеет фланцевую заглушку. Он укомплектован сеткой для очистки от механических частиц и магнитом для устранения окалин металла
В продаже есть фильтры разного размера, поэтому важно правильно выбрать агрегат по параметрам сети
Абонентские грязевики
Эти приспособления одновременно выполняют функции отстойника. Они монтируются вертикально и горизонтально. Из-за внушительного объема очистка проводится намного реже. Эти модели подходят для монтажа на трубопроводы разного диаметра в любой точке системы.

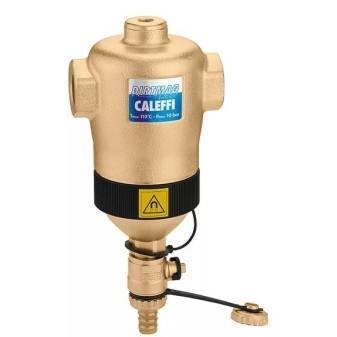

Самоочистные грязевики
Это конструкции с металлическим корпусом и муфтовым соединением. Они имеют стальной или пластиковый стакан для сборки шлаков с краном для промывки. Наружная сетка отфильтровывает пузырьки воздуха из теплоносителя, а внутренняя сетка очищает от механических примесей.
Сверху прибора есть специальный блок для сбора отфильтрованного воздуха. Он оснащен автоматическим воздухоотводчиком. Чтобы прочистить фильтрующее приспособление, нужно открыть кран снизу и дать стечь шлакам.
Виды
Классифицировать грязевики для отопительных систем можно по нескольким признакам.
Тип отделения частиц
По типу отделения частиц изделия делятся на три разновидности.
Отстойники
Фильтры такого типа работают на основе сил гравитации. Когда объем резко возрастает и падает скорость потока, твердые частицы, находящиеся в воде, осаживаются на дно под воздействием силы тяжести. Использование гравитационных сил может дополняться резким изменением направления движения потока. В этом случае к работе подключаются турбулентные и центробежные силы. Они освобождают воду от более инертных тяжелых частиц.
Такой фильтр имеет корпус цилиндрической формы, который расположен вертикально, а также два патрубка для входа и выхода с фланцевыми соединениями. Сверху корпус грязевика наглухо заварен. Внизу его закрывает заглушка фланцевого типа. Фланцевая заглушка посередине имеет патрубок, который необходим для очищения фильтра (его промывки либо слива грязи). Верхний патрубок необходим для того, чтобы убирать из системы скопившийся воздух.
Полость цилиндра может иметь несколько перемычек, которые способствуют изменению движения водного потока при прохождении через фильтр. Так, взвеси оседают внизу и ожидают очищения по мере накапливания шлама. Такие грязевики устанавливают преимущественно на предприятиях промышленного типа.
Сетчатые
Грязевики такого типа являются самыми распространенными изделиями на рынке.
Его составными элементами являются следующие:
- крышка;
- игольчатый клапан;
- актуатор;
- поплавок;
- сетка-сепаратор воздуха;
- осадочная камера;
- сетка шлама;
- место накопления мусора;
- кран слива грязи.
По типу сетки, вмонтированной внутри корпуса, такие грязевики делят на два типа: грубой и тонкой очистки. При этом при грубой очистке сетка удаляет из потока частицы размером 5–300 микрон. Аналоги тонкой очистки справляются с более мелкими фракциями вредных примесей (не более 5 микрон). Обычно элементы тонкой очистки используют там, где необходимо дополнительное очищение воды, чтобы она годилась для бытовых нужд. Чаще для отопительных систем применяют аналоги грубой очистки.
За счет наличия внутри конструкции игольчатого клапана удается избежать аварийных ситуаций при загазованности отопительной системы. Такие конструкции бывают двух типов: прямыми и угловыми. Специалисты обычно используют для монтажа угловые разновидности, считая, что они более эффективно задерживают крупные взвеси ржавчины и грязь. Однако эффективность зависит, в том числе и от увеличения гидросопротивления в трубопроводе. Если давление будет постоянно меняться, частицы грязи и ржавчины будут продавливаться водой через сетку, что сделает работу устройства менее эффективной.
Магнитные
Основным очищающим элементом таких конструкций является магнит. Он притягивает металлические взвеси, поэтому вода в теплоносителе избавляется от ржавчины. Такой фильтр способствует уменьшению количества накипи на внутренних стенках контура радиаторов и труб. Его отличительной чертой является тот факт, что он не замедляет поток воды в системе и не меняет давление в трубах. По этой причине установку таких приборов можно проводить даже на всасывающие участки насоса.
Такой грязевик характеризуется двухступенчатым очищением. Сначала вода проходит через сетчатый очиститель и избавляется от крупных металлических частиц. После этого она подвергается более тщательной очистке, избавляясь от мелких взвесей. Согласно оценке специалистов, такие фильтры эффективней механических аналогов обычного сетчатого типа. Варианты с магнитным принципом работы стоят дороже, но эффективность их очищения является выше. В процессе работы эти разновидности создают магнитное поле, которое не только очищает воду, но и делает ее мягче, что способствует снижению количества солей и продлевает срок службы радиаторов.
По виду обслуживания
В зависимости от классификации по типу обслуживания фильтры разделяют на 3 вида:
- Самопромывные. Осадок со стакана и верхней части сетки и удаляется при помощи воды.
- Непромывные. При их очистке узел теплоносителя требует полного демонтажа.
- Промывные. Стакан требует ручной очистки.
По типу монтажа
В зависимости от особенностей установки фильтры-грязевики для системы отопления делят на 3 типа.
Грязевики с муфтовым типом соединения – с двух сторон прибора расположены муфты с внутренней резьбой. На корпусе устройства установлены шестигранники для заведения разводного, рожкового и газового ключа.
Фильтры с фланцевым соединением предусматривают наличие дополнительного уплотнительного кольца с обтяжкой болтами.
Приборы с полипропиленовым трубным контуром используются для труб малого диаметра.
Назначение грязевого фильтра, его преимущества и недостатки
Основное назначение – фильтрация и очистка теплоносителя. Ввиду того что переносчиком тепла в большинстве систем является вода, причем не только чистая, но и с присадками химического типа, носитель предстает активным окислителем. Взаимодействие с элементами теплотрасс вызывает коррозию, а частички ржавчины и другие твердые соединения оседают на внутренних поверхностях труб, на швах или резьбовых стыках. Шлаки смываются потоком, но только на прямых участках трубопровода. В зонах поворотов, при сужении канала из-за применения трубы другого диаметра, в области стыка шлаки оседают, что приводит к засорению всей системы, снижению КПД.
Узнать о появлении осадка можно по неравномерности прогрева радиаторов – если часть секций горячая, а часть остается холодной, но при этом завоздушивания конструкции нет, это признак скопления грязи. Также шлаками забиваются краны, клапаны, патрубки – система приходит в негодность и придется снимать элементы, прочищать их от скоплений твердых и мягких частиц.
Исключить образование взвесей в теплосистеме невозможно, поэтому нужно установить прибор для сбора твердых частиц, где мусор будет скапливаться, затем удалятся простым образом без демонтажа всей конструкции – для этого и нужен фильтр грязевик для воды.
Плюсы применения устройства:
- Защита от зарастания системы грязью. Фильтры предупреждают оседание шлака, продляя срок службы не только труб, но и дорогих приборов – котла отопления, насоса.
- Не придется часто менять теплоноситель. Учитывая, что качественные антифризы, присадки для систем отопления стоят недешево, получается неплохая экономия.
- Снижается риск засорения конструкции, вне зависимости от ее сложности. Можно поставить не один, а несколько фильтров, например, если конструкция оснащена множеством поворотов или вода жесткая с большим количеством примесей металла, кальция, которые превращаются в накипь и могут оперативно вывести из строя даже качественную систему отопления.
- Поддержание чистоты трубопроводов, радиаторов – это сохранение высокого КПД всей системы. В среднем эффект эксплуатации «чистой» системы в сравнении с засоренной дает до 40% экономии, которая складывается из снижения затрат на топливо, электричество (насос и котел работают с меньшими нагрузками).
К дополнительным плюсам относятся: устранение риска аварии из-за протечек, простота выполнения очистных работ – при правильном монтаже фильтры легко снимаются, очищаются и ставятся на место.
Недостатком может стать только увеличение сметы на обустройство системы отопления, но повышение расходов окупается снижением затрат на обслуживание конструкции, а также продлением срока ее эксплуатации
Кроме того, хозяину важно понимать характеристики и эксплуатационные особенности приборов, чтобы выбрать оборудование, подходящее для дома
Основные типы фильтров и их устройство
Сегодня разработаны несколько конструкций фильтров грязевиков для системы отопления. Принцип работы у всех схожий – фильтрация жидкого теплоносителя, извлечение твердых нерастворимых вкраплений и аккумуляция их в фильтрующем элементе или отстойнике. В зависимости от типа системы есть фильтры грязевики для промышленных систем, а есть такие, которые применяются на индивидуальных установках отопления, например, в квартирах, или в частных домах.
Классификация по способу монтажа и очистки
Грязевики для систем отопления чаще всего классифицируются по способу монтажа в системе:
- На резьбовом соединении;
- Устанавливаемые при помощи фланцев;
- Устройства, для установки которых необходимы сварные работы;
Новые устройства для пластиковых труб отопления устанавливаются путем пайки, поэтому условно их можно отнести к сварным, хотя уже сегодня их можно называть отдельным видом классификации.
Классификация по степени очистки делит фильтра на фильтры грубой очистки и на фильтры тонкой очистки. Первые, способны улавливать только крупные частицы, а вот фильтры тонкой очистки способны отсеивать частицы в несколько микрон.
Классификация по способу обслуживания
Существует также классификация по способу обслуживания, проще говоря, потому как очищается содержимое фильтрующих элементов:
- Самопромывные;
- Промывные;
- Непромывные;
Первые очищаются путем промывки сетки при открытии клапана на корпусе фильтра. Все содержимое просто через клапан выводится наружу. В промывных фильтрах после снятия крышки или колбы изымается фильтрующий элемент и очищается сначала щеткой а после промывается струей воды. Непромывные требуют полного демонтажа из системы и обслуживания в мастерских или заменой новым грязевиком.
Для конкретной системы отопления важно также как производится очистка теплоносителя. Самыми простыми и распространенными являются сетчатые фильтры
В корпусе грязевика теплоноситель проходит через сетку из нержавеющей стали и нерастворимые частицы задерживаются на металле
Для очистки самого фильтра делается промывка путем открытия клапана на корпусе или извлечение сетки из стакана фильтра
В корпусе грязевика теплоноситель проходит через сетку из нержавеющей стали и нерастворимые частицы задерживаются на металле. Для очистки самого фильтра делается промывка путем открытия клапана на корпусе или извлечение сетки из стакана фильтра
Самыми простыми и распространенными являются сетчатые фильтры. В корпусе грязевика теплоноситель проходит через сетку из нержавеющей стали и нерастворимые частицы задерживаются на металле. Для очистки самого фильтра делается промывка путем открытия клапана на корпусе или извлечение сетки из стакана фильтра.
Сетчатые фильтры устанавливаются как на небольших установках, так и на промышленных теплоцентралях. Преимущество этого вида приборов заключается в надежности и простоте конструкции.
Кроме обычного сетчатого фильтра последнее время стали использоваться и сетчатые фильтра с самопромывкой и с дополнительной функцией воздухоотводчика. В корпусе кроме фильтра грубой очистки устанавливается фильтр-сепаратор из мелкоячеистой сети, которая обеспечивает отделение частичек газа и удаляет их в воздухоотводчик. Эффективность работы этого типа устройства во многом зависит от давления в магистрали – чем выше давление, тем эффективнее процесс очистки и дегазации теплоносителя.
Магнитные фильтры по конструкции схожи с сетчатыми, с той лишь разницей, что вокруг сетки в корпусе установлены магниты, которые притягивают металлические частицы и ржавчину.
Еще один тип устройств, обеспечивает очистку теплоносителя, используя силу гравитации. Корпус фильтра представляет собой емкость большого диаметра, в которой на разной высоте установлены патрубки для ввода и вывода теплоносителя. Попадая в фильтр-отстойник большого диаметра, жидкость меняет направление движения, из-за чего образуются многочисленные потоки и завихрения. Тяжелые частицы при этом отрываются и оседают на дно фильтра. Такие установки чаще всего используются на промышленных котельных и теплоцентралях.
Чистим картриджный фильтр
Такие системы, нередко устанавливающиеся в загородных домах, чистят другим способом. Потребуются ключ от фильтра, кастрюля либо ведро, сменный картридж либо емкость, где можно почистить старый.
Сначала перекрывают вентиль и убеждаются, что в кране вода не осталась. Затем снизу подставляют ведро: туда будет сливаться излишек жидкости из колбы. Используя специальный ключ, нужно открутить гайку, снять колбу. После этого можно либо установить новый картридж, либо тщательно промыть и вернуть на прежнее место старый. Потом колбу возвращают на место, вкручивают обратно гайку, и открывают воду.
Повторно использовать разрешается не любой картридж: этот вариант лишь для намотных. Промыть такое изделие можно с помощью сильного напора воды (для этого рекомендуется применить шланг).

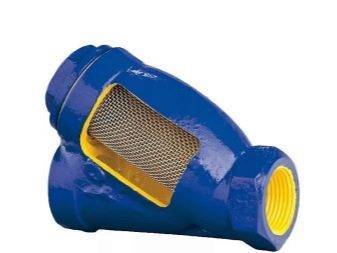

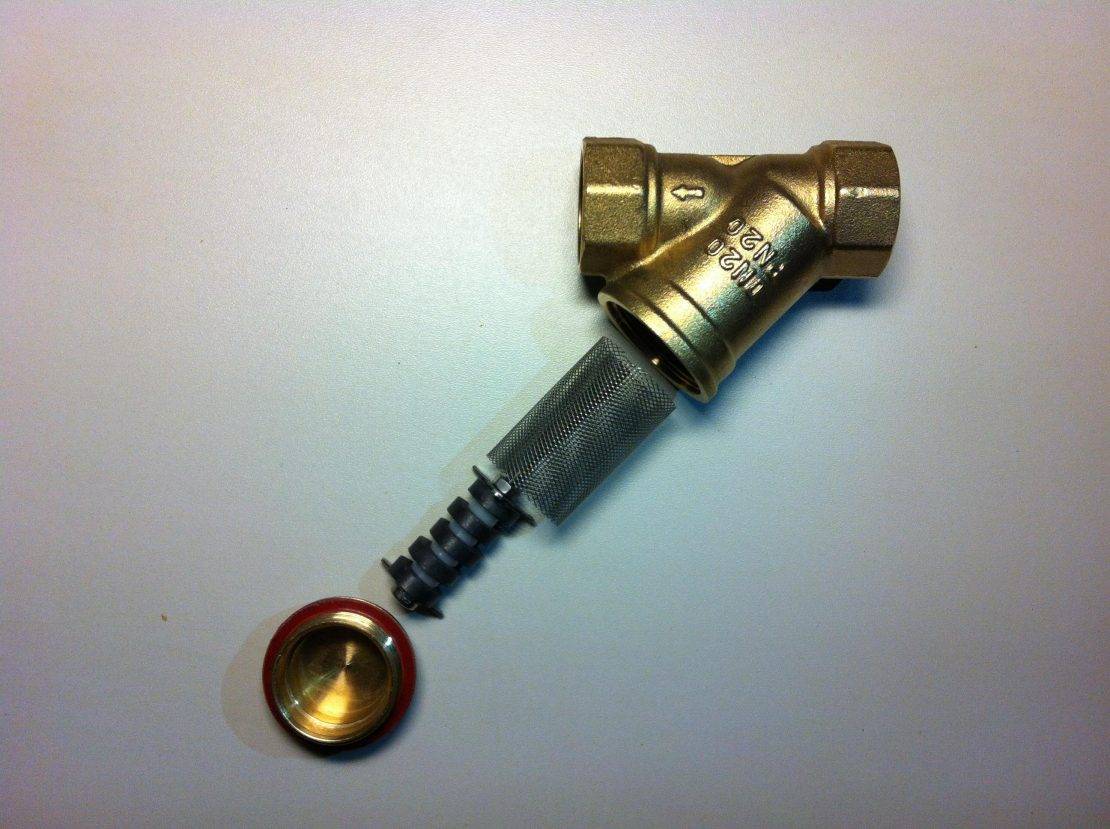

Устройство латунного «косого» фильтра-грязевика
Литой латунный корпус (поз. 1) представляет собой монолитное сопряжение двух цилиндров, прямого и наклонного (поз. 3). С обеих сторон прямого цилиндра имеются резьбовые муфты для монтажа фильтра (поз. 2). «Косой» цилиндр заканчивается латунной пробкой (поз. 4) с шестигранником под ключ. Межу пробкой и корпусом размещена уплотнительная прокладка, обычно – тефлоновая (поз. 5). В самой наклонной части размещен фильтрующий элемент – сетка из нержавеющей стали (поз. 6) с ячейками определенного размера.
На корпусе обязательно указывается стрелкой правильное направление потока фильтрующейся жидкости. Скошенная часть всегда смотрит вперед по направлению потока.
В таблицах ниже представлены основные эксплуатационные и монтажные параметры латунных «косых» фильтров:
Основные эксплуатационные характеристики латунных «косых» фильтров:
| Параметры изделия | Диаметр трубопровода | |||||
|---|---|---|---|---|---|---|
| G ½ | G ¾ | G 1 | G 1¼ | G 1½ | G 2 | |
| Номинальное давление в системе, бар | 20 | 20 | 20 | 16 | 16 | 16 |
| Опрессовочное давление, бар | 30 | 30 | 30 | 24 | 24 | 24 |
| Размер ячейки сетки, мкм | 500 | 500 | 500 | 800 | 800 | 1000 |
| Дистанция между центрами ячеек сетки, мм | 1,1 | 1,1 | 1,1 | 1,4 | 1,4 | 1,6 |
| Плотность ячеек сетки на 1 см², шт | 156 | 156 | 156 | 83 | 83 | 59 |
| Предельно допустимая температура теплоносителя, °С | +150 | |||||
| Степень транспарентности («прозрачности») фильтра, % | 39 | 39 | 39 | 53 | 53 | 59 |
| Общая площадь поверхности фильтрации при чистой сетке, см² | 17,9 | 32,6 | 44,8 | 55,7 | 77,1 | 111,0 |
| Средняя пропускная способность устройства при чистом фильтрующем элементе, м³/час | 3,15 | 5,0 | 9,9 | 15,5 | 24,0 | 28,5 |
| Номинальный проток теплоносителя при чистом фильтре, м³/час | 1,41 | 2,24 | 4,43 | 6,93 | 10,7 | 12,7 |
| Средний срок службы фильтра | до 30 лет |
Монтажные характеристики фильтров:
| Условный проход, Ду, мм | Диаметр трубной резьбы | Строительные размеры | Масса в пустом состоянии, кг | |
|---|---|---|---|---|
| высота Н, мм | длина L, мм | |||
| 15 | G ½ | 40.5 | 51 | 0.132 |
| 20 | G ¾ | 47.5 | 63.5 | 0.213 |
| 25 | G 1 | 53 | 68 | 0.285 |
| 32 | G 1¼ | 65 | 91.5 | 0.573 |
| 40 | G 1½ | 73 | 102.5 | 0.750 |
| 50 | G 2 | 88 | 126 | 1.160 |
Монтаж таких фильтров не составляет особого труда для тех, кто знаком с азами сантехнических приемов. Обычно перед фильтром устанавливается отсечной кран – он позволяет перекрыть подачу теплоносителя для проведения профилактических работ по очистке устройства от скопившейся грязи
Но основное, что важно учитывать – это правильную ориентацию фильтра в пространстве:
| Правильная установка | Неправильная установка | ||
|---|---|---|---|
| Правильная установка на горизонтальном участке. Скошенный цилиндр располагается внизу. | Довольно часто горе-«мастера» монтируют фильтр пробкой вверх – видимо, из тех соображений, что так легче добраться к ней при обслуживании. Однако, такое размещение приводит к очень быстрому зарастанию грязью прохода в фильтрующую камеру, снижению пропускной способности устройства | ||
| Правильная установка на вертикальном участке. Ток теплоносителя организован сверху вниз. | Подобное расположение на вертикальном участке с токов теплоносителя вверх не позволяет отфильтрованному шламу концентрироваться в камере очистки для проведения профилактики. Очистительные возможности устройства резко снижаются, а грязь может собираться на стенках труб или на запорной арматуре. |
Монтаж фильтра, как правило, производят на трубе обратки перед циркуляционным насосом или котлом, если насос конструктивно является частью котла. Таким образом, из теплоносителя, описавшего полный цикл циркуляции, удаляются все возможные загрязнения, собранные по контуру отопления.
Регулярная прочистка «косого» фильтра особой сложности не представляет. Необходимо просто перекрыть краны подачи теплоносителя с обеих сторон (если за фильтром по ходу течения жидкости установлен обратный клапан, то перекрывать можно только со стороны входа). Затем снизу поставляется емкость для сбора вытекающей жидкости и скопившегося шлама. Гаечным ключом выкручивается пробка, вынимается сетка.
Принцип работы и преимущества
Подробнее остановимся на самоочищающихся фильтрах, применяемых в быту (сетчатые фильтры). Чтобы правильно использовать такие узлы водопровода, необходимо знать их принцип работы.
Разберем работу сетчатого самопромывного фильтра по порядку.
В процессе нормальной эксплуатации вода поступает во входное отверстие и, проходя через мелкую сетку в колбе фильтра, оставляет мелкие механические частицы на ее поверхности.
Через какой-то период времени накопившуюся грязь придется смыть. Для этого необходимо было бы остановить подачу воды, раскрутить корпус фильтра, извлечь сетку и промыть ее под напором воды, после чего собрать систему в обратном порядке и возобновить подачу воды.
Но в случае с самопромывным фильтром все эти процедуры не нужны. Достаточно открыть специальный сливной шаровый кран и налет из механических частиц смоет напором с поверхности сетки.
Следует отметить, что предварительно стоит подставить емкость для сливаемой воды или организовать специальный канал для оттока жидкости от сливного крана в систему канализации (это можно предусмотреть на этапе монтажа водопроводной системы).
Преимущества можно обозначить так:
- Существенная экономия на сантехнических работах по периодической прочистке грязевика.
- Экономия времени обслуживания.
- Экономия бюджета из-за отсутствия сменных картриджей, быстро приходящих в негодность и требующих обязательной замены.
- Возможность непрерывной работы системы даже в процессе промывки (зависит от модели).
- Отдельные производители позволяют менять фильтрующий элемент и добиваться требуемого качества очистки входящей воды, например, можно поставить сетку для более тонкой очистки.
Типы грязевиков
По принципу улавливания частиц примесей грязевики делятся на:

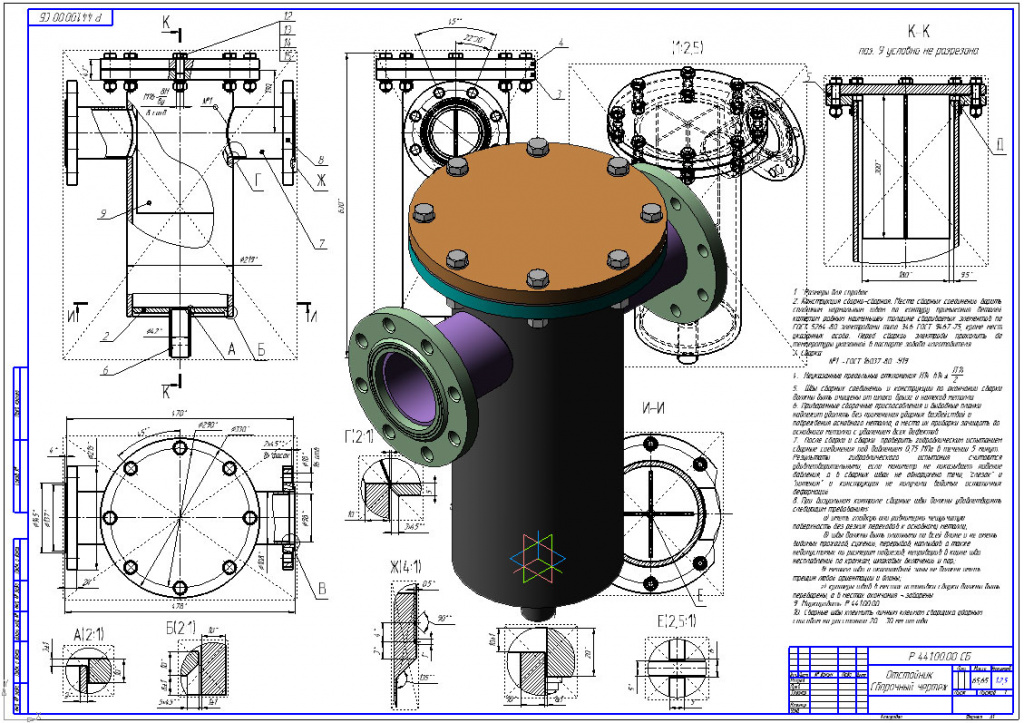

Грязевики-отстойники
У таких устройств цилиндрический корпус имеет несколько перемычек, которые резко изменяют направление потока рабочей среды при прохождении через встроенный фильтр.При падении скорости потока твердые частицы под действием силы тяжести оседают на дно, а затем очищаются.
Грязевики-отстойники в основном устанавливаются на больших трубопроводах, например, на промышленных предприятиях.
Сетчатые грязевики
Это самый распространенный тип грязевиков. В сетчатых фильтрах – грязевиках поток рабочей среды проходит через сетчатую структуру с ячейками определенного размера. Частицы ржавчины и примесей, диаметр которых превышает размер ячейки, остаются в грязевике.
Бывают фильтры грубой и тонкой очистки. Грязевики с грубой очисткой фильтруют частицы загрязнений размером от 5 до 300 мкм. Фильтры тонкой очистки задерживают более мелкие фракций – до 5 мкм.
Грязевики с тонкой очисткой применяют в случае, когда требуется дополнительная очистка воды, например, в бытовых водопроводах. Для систем отопления вполне достаточно фильтров грубой очистки.
Магнитные грязевики
В магнитных грязевиках основным фильтрующим элементом являются магниты. В таких изделиях происходит двойная фильтрация. Сначала вода проходит через сетчатый фильтр, который задерживает крупные частицы. Далее в работу вступает постоянный магнит, установленный в корпусе грязевика, который притягивает к себе мелкие частицы металла и металлической окалины. Это помогает уменьшать скопления накипи на стенках труб и препятствует образованию ржавчины.
Эффективность магнитных грязевиков значительно выше чем у сетчатых. Однако, стоимость магнитных фильтров больше.
Разновидности фильтров для системы отопления
Самой обширной классификацией является выделение двух категорий:
- Фильтры грубой очистки, грязевики, используют сетку для сбора твердых включений, диаметр которых превышает 300 мкм.
- Модели тонкой очистки способны задерживать взвеси в пределах 5-300 мкм.
На фото фильтр тонкой очистки для системы отопления
Вторые очень редко применяются в отопительных коммуникациях, они более соответствуют пищевым и бытовым нуждам. Поэтому целесообразно рассмотрение 4 видов грязевиков, распространенных в частном секторе.
Латунные сетчатые косые устройства
Они оптимальны для локальных схем обогрева, обладают простой конструкцией. Изделия оснащаются резьбовыми муфтовыми соединениями, представленными в вариативном размерном ряду, что расширяет возможности их использования.
Монолитный литой корпус из латуни состоит из объединения двух цилиндров – горизонтального и расположенного под наклоном к нему. Оба конца оснащены резьбовыми монтажными муфтами. На конце косого цилиндра присутствует латунная шестигранная пробка, уплотненная тефлоновой прокладкой. В зоне наклона располагается стальная сетка. Перед такой модификацией внедряется отсечной кран, облегчающий профилактические работы и промывку.
Для прочистки необходимо перекрыть подачу теплоносителя, подставить емкость для сбора жидкости и грязи, выкрутить пробку с помощью гаечного ключа и вынуть сетку. Последнюю обрабатывают полимерной щеткой под сильным напором воды.
Чугунные косые магнитные модели
Их устройство аналогично предыдущей вариации, отличия заключаются в материале – пробка и корпус выполнены из чугуна. Фильтрующая сетка такая же стальная, ее применяют с паронитовой прокладкой.
На фото фильтр сетчатый магнитный чугунный ФМФч Ду 50
Блок фильтрации дополнен стойкой, на которой установлены дискообразные магниты с соблюдением заданного интервала, они не подвержены воздействию коррозии. Благодаря этому жесткому включению обеспечивается двусторонняя фильтрация: в сетке остаются механические примеси, окалина и металлические частицы улавливаются магнитным блоком. Обеспечивается высокое качество обработки теплоносителя.
Порядок монтажа и обслуживания полностью соответствует латунным вариациям с одним дополнением – магнитные диски также нуждаются в промывке.
Фланцевые магнитные фильтры для системы отопления
Модификация во многом схожа с предыдущим вариантом, но она крупнее по размерам и предназначена для обслуживания трубопроводов большего диаметра. Резьбовая пробка в данном случае заменена фланцевой заглушкой, иногда здесь предусмотрено закупоренное сливное отверстие, позволяющее сливать жидкость с грязью, не разбирая всю заглушку.
При выборе и установке подобных изделий необходимо принимать во внимание монтажные и эксплуатационные показатели длины и высоты, а также предусмотреть место для выемки заглушки, извлечения магнитного блока, сетки

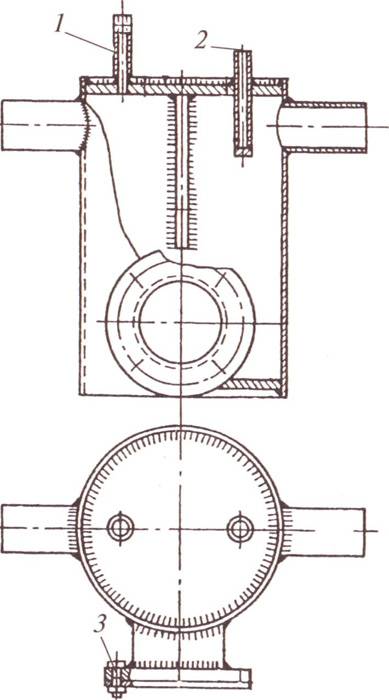

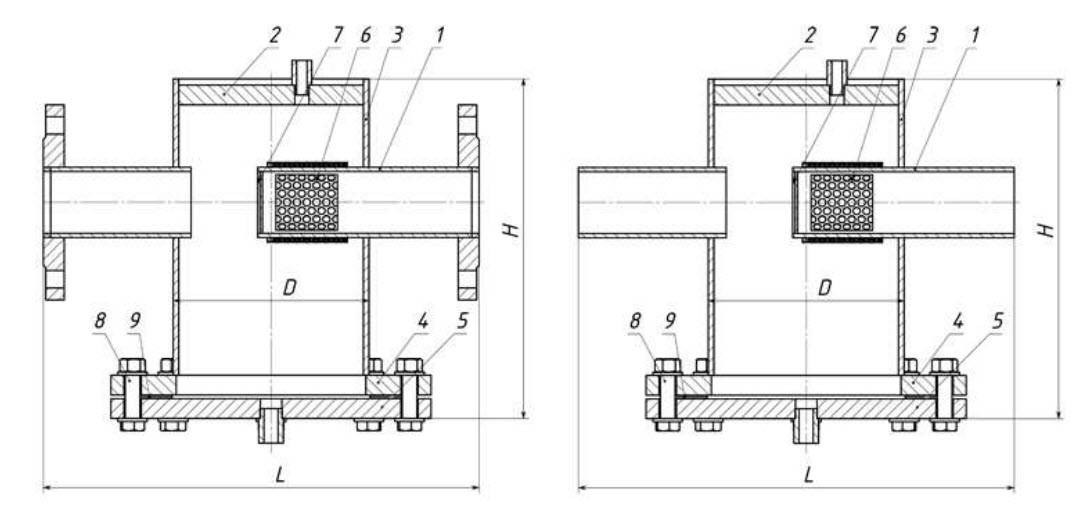

Абонентские грязеуловители
Могут иметь горизонтальное или вертикальное исполнение, последние более распространены. Устройства обладают впечатляющим эксплуатационным ресурсом, радуют легкостью использования. Благодаря большому внутреннему объему значительно сокращается регулярность профилактического обслуживания.
Корпус цилиндрической формы выполняется из стальной трубы. С обеих сторон присутствуют патрубки с фланцем. Проходящий теплоноситель подвергается двум ступеням очистки: мелкие взвеси задерживаются сеткой, до этого крупные частицы осаждаются под действием центробежных и гравитационных сил. Надежная и простая конструкция, доступная стоимость способствуют широкому распространению абонентских фильтров в автономных системах отопления.
На профильном рынке присутствуют самопромывные грязевики, дополненные воздухоотводчиком, – в них отделяются и выводятся растворенные газы.
