Индукционный котел отопления своими руками: схема отопления индукционным котлом для частного дома

Как самому сделать прибор

Индукционный котёл можно изготовить своими руками, главное следовать изложенной ниже инструкции.

Реальная экономия или наглый обман? Особенности индукционных котлов отопления

Простота в обслуживании и эффективный обогрев! Всё это — качества отопительного электрокотла для дома

Какова же их настоящая сущность? Схемы газовых котлов отопления

Необходимые инструменты и материалы

• Кусачки, плоскогубцы.
• Циркуляционный насос.
• Инвертор сварочный.
• Шаровые краны и переходники потребуются при монтаже агрегата к системе обогрева.
• Медная, стальная или нержавеющая проволока. Лучше приобрести новые материалы, так как обмотку со старых катушек лучше не применять. Сечение провода, которое подходит для обмотки патрубка — 0.2 мм, 0.8 мм, 3 мм.
• Отрезок пластиковой трубы — корпус конструкции.

Порядок выполнения работ

Для сборки простого индукционного котла не понадобится применять сложные инструменты и дорогостоящие материалы.

Все что понадобится — сварочный аппарат инвертированного типа. Основные и пошаговые этапы изготовления:

• Стальную либо нержавеющую проволоку нарезать при помощи кусачек на отрезки от 5 до 7 см.
• Пластиковая труба для сборки корпуса аппарата с диаметром 5 см. Трубу следует плотно заполнить нарезанными кусками проволоки и уложить её так, чтобы внутри не было пустого места.
• На торцевых частях трубы крепится мелкочастотная металлическая сетка.
• Короткие отрезки труб крепятся в нижней и верхней части основной трубы.
• Трубу плотно обмотать медной проволокой, количество витков не меньше 90. Между витками следует соблюдать одинаковое расстояние.

Важно! Все открытые участки медной проволоки следует изолировать специальными материалами, которые имеют хорошую электро- и теплопроводность. Индукционный котёл требует обязательного заземления

• К корпусной части нагревателя подключаются специальные переходники, предназначенные для врезки в отопительные или водопроводные конструкции.
• Устанавливается циркулярный насос.
• К готовой катушке подключается инвертирующий элемент на 18—25 А.
• Отопительная система готова к заполнению теплоносителем.

Внимание! Не запускайте котёл отопления, если в конструкции отсутствует теплоноситель. В противоположном случае пластиковый материал корпуса начнёт плавиться. В итоге получается недорогой, несложный агрегат, который будет эффективно обогревать обслуживаемое помещение

В итоге получается недорогой, несложный агрегат, который будет эффективно обогревать обслуживаемое помещение.

Для установки индукционной системы подойдёт отопительная конструкция закрытого типа с насосом, который будет создавать циркуляцию воды в трубопроводе.

Трубы, выполненные из пластика, также подойдут для монтажных работ при подключении самодельного отопительного устройства.

При установке обязательно требуется соблюдать расстояние до предметов, которые находятся вблизи. По правилам безопасности от отопительного агрегата до других предметов и стен должно быть около 30 см и больше, от пола и потолка 80 см и больше. Рекомендуется у выводного патрубка установить прибор для измерения давления жидкости в замкнутом пространстве и ручной воздухоотводчик.

Как подключить котел своими руками, схема

• Источник постоянного тока 220 V.
• Индукционный котёл.
• Группа элементов безопасности (прибор для измерения давления жидкости, воздухоотводчик).
• Шар-кран.
• Циркуляционный насос.
• Фильтр сетчатый.
• Бак мембранный для водоснабжения.
• Радиатор.
• Указатель линии наполнения и слива отопительной системы.

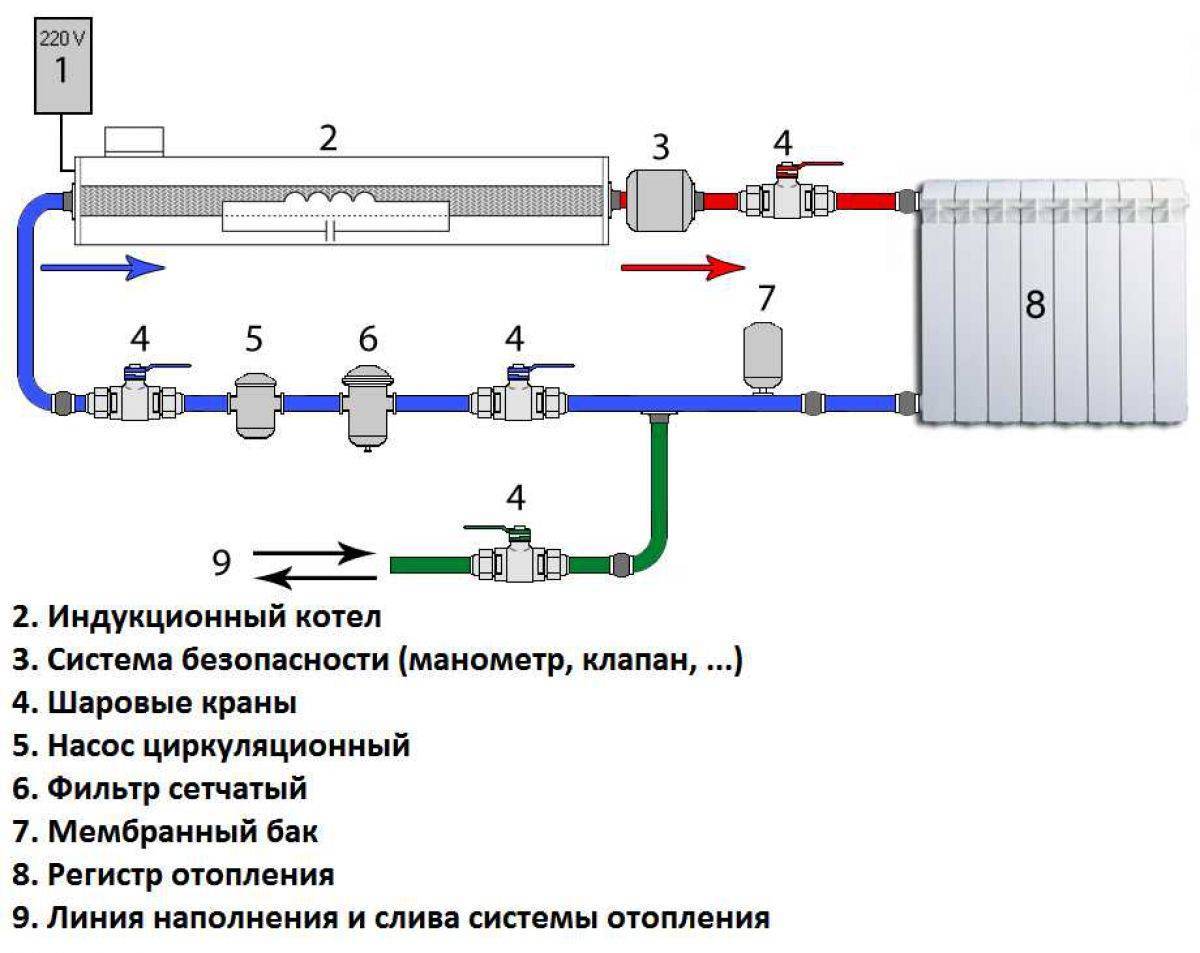

Фото 2. Схема подключения индукционного котла к системе отопления. Цифрами обозначены части конструкции.

Приступая к работе

Схема индукционного нагервательного аппарата.

Система индукционного котла имеет довольно простую конструкцию, а значит соорудить ее своими руками может практически каждый человек, у которого есть хотя бы минимальные знания как пользоваться кусачками и сварочным инвертором.

1. Используйте сварочный инвертор с регулировкой тока.
2. Выберите фрагменты из катанки или нержавеющей проволоки (оптимальный диаметр — 7 мм, длина — около 5 см).
3. Для изготовления корпуса нагревателя вам понадобится пластиковая труба, у которой диаметр около 5 см.
4. Для того чтобы присоединить прибор к сети отопления, вам понадобятся переходники, специально предназначенные для этого. Через них теплоноситель будет поступать в холодном виде в котел, а выходить из него уже в нагретом виде.
5. Закройте дно вашей пластиковой трубки металлической сеткой с небольшими ячейками. Это нужно, для того чтобы мелкие кусочки проволоки не выпадали.
6. Затем заполните трубу фрагментами проволоки и закройте верхнее отверстие трубы еще одной такой же металлической сеткой.
7. Чтобы изготовить индукционную катушку, максимально плотно и аккуратно намотайте на трубу 90 витков медного или эмалированного провода.

После проделанной работы получится устройство, которое нужно присоединить к системе отопления. Для этого вырежьте часть трубы и установите на ее место индукционный котел. Далее соедините катушку с инвертором, затем можете заполнить систему водой. Следует помнить, что устройство используется только при наличии теплоносителя в системе. Если включить котел без воды или другого теплоносителя, пластиковая труба может расплавиться и весь ваш труд пойдет на смарку

Также очень важно качественно заземлить нагревательное устройство, сделанное своими руками

Что собой представляет индукционное отопление

В основе работы лежит явление электромагнитной индукции. Внутри котла создаётся электромагнитное поле, которое нагревает сердечник из ферромагнетика. Он-то и отдаёт тепло воде в системе вместо привычного ТЭНа.

Когда продавцы и производители ВИНов (вихревых индукционных нагревателей) говорят о его экономичности, имеют в виду скорость нагревания элемента и передача тепла в систему.

Если ТЭН нагреет воду в системе отопления в лучшем случае через 20, а то и 30—40 минут, то индукционный элемент на 10—15 минут быстрее.

Важно! В индукционном отоплении выбор теплоносителя довольно широк: это может быть не только вода, но и масло, этиленгликоль и любой антифриз

Принцип работы и устройство индукционного электрокотла

Подобны трансформатору.Генератор индукционного тока состоит из первичной и вторичной короткозамкнутых обмоток. Первичная обмотка превращает электрическую энергию в вихревой ток, а вторичная обмотка служит корпусом индуктора.

Ещё проще объяснит работу устройства индукционного нагревателя следующий пример:

1. На трубу из диэлектрического материала (непроводящего электроток) наматывается катушка.
2. Внутрь помещается сердечник из мартенситной или ферритной стали (ферромагнетик).
3. Катушка под воздействием электричества создаёт магнитное поле.
4. Магнитное поле нагревает сердечник (до 750 °С).
5. Сердечник нагревает воду, проходящую через трубу.

Справка. Несмотря на то, что индукционный котёл может нагреть быстро большое количество теплоносителя, а явление индукции само создаёт конвекционное движение носителя в системе, чтобы без проблем отопить двухэтажный дом, нужно поставить в систему насос.

Чаще всего индукционный котёл представляет собой довольно компактный, не слишком высокий (40 см), но увесистый (до 23—30 кг) широкий баллон-трубу. Поэтому, чтобы он не обрушился, его ставят на прочные дополнительные крепления. Иногда для усиления эффекта используют спаянную секцию из нескольких таких баллонообразных труб-котлов.

Фото 1. Индукционный котёл, подключенный к отопительному контуру. Представляет из себя баллон небольшого размера.

Реже встречаются конструкции в форме шкафчика.

Но в любом случае индукционный котёл состоит из:

1. Корпуса, состоящего из диэлектрического металла.
2. Электроизоляционного слоя.
3. Сердечника из ферромагнита (толщина до 7 мм).
4. Температурного датчика в корпусе котла.
5. Входного и выходного патрубков соединения с системой труб и радиаторов.
6. Автовыключателей (в пульте управления).
7. Терморегулятора (электроника в пульте управления).

А вот так может выглядеть система отопления, где:

• Насосдля циркуляции теплоносителя.
• Отопительные батареи.
• Индукционный котёл.
• Мембранный расширительный бак (для регулировки давления).
• Шкаф пульта управления.
• Запорный шаровой кран.

Внимание! Индукционный котёл годится только для закрытого контура отопления

Примеры самодельных конструкций

Если вы не собираетесь использовать индукционный котел для осуществления главного отопления в частном доме, а хотите оборудовать им дачу или гараж, то вы можете попытаться сконструировать его самостоятельно. Существует два варианта, как это сделать.

Первый вариант

Для его реализации понадобятся куски пластиковых труб и сварочный инвертор. Имея элементарные знания в области физики и умея пользоваться кусачками, можно самостоятельно смастерить элементарную индукционную модель. Для этого нужно приобрести уже созданный высокочастотный сварочный инвертор с плавной регулировкой мощности тока до 15 ампер или даже выше. Для обогрева большой площади лучше выбрать гораздо более мощный аппарат. Еще понадобится катанка из нержавеющей стали либо обычные отрезки стальной проволоки. Это нужно для выполнения роли нагреваемого элемента. Их длина – около 50 мм, при диаметре 7 мм.

Важной составляющей является медная проволока, которую можно без проблем приобрести в любом тематическом магазине. Не следует использовать обмотку со старых катушек. Корпус, являющийся основой индукционной катушки – это одновременно часть трубопровода, поэтому его можно изготовить из пластиковой трубы с толстыми стенками

Ее внутренний диаметр должен быть 50 мм. К этому корпусу крепят два выходных патрубка для поступления холодного и отдачи горячего теплоносителя. Все внутреннее пространство корпуса нужно полностью заполнить отрезками проволоки и закрыть металлической сеткой, чтобы они не высыпались

Корпус, являющийся основой индукционной катушки – это одновременно часть трубопровода, поэтому его можно изготовить из пластиковой трубы с толстыми стенками. Ее внутренний диаметр должен быть 50 мм. К этому корпусу крепят два выходных патрубка для поступления холодного и отдачи горячего теплоносителя. Все внутреннее пространство корпуса нужно полностью заполнить отрезками проволоки и закрыть металлической сеткой, чтобы они не высыпались.

Так может выглядеть самодельное индукционное устройство

Индукционную катушку делают следующим образом: вокруг уже ранее приготовленной пластиковой трубы постепенно наматывают покрытый эмалью медный провод. Понадобится примерно 90 витков. Получившееся самодельное устройство требуется подключить к трубопроводной сети. Из трубопровода вырезают небольшой участок трубы, а вместо него устанавливают самодельный индукционный котел. Его подключают через инвертор и просто запускают воду.

Второй вариант

Это вариант предусматривает использование трехфазного трансформатора с возможностью и фиксации. Кроме того, понадобится еще и сварочный аппарат. Для изготовления устройства нужно сварить две трубы таким образом, чтобы они были похожи на бублик в разрезе. Эта конструкция выполняет, как проводниковую, так и нагревательную функции. Потом наматывают обмотку, непосредственно на корпус котла в целях его более эффективной работы, несмотря на небольшой вес и размеры. Здесь используется стандартная схема нагрева теплоносителя: он получает большое количество тепловой энергии при контакте с обмоткой.

Самодельный индукционный котел из трансформатора

Схема изготовления такой конструкции несколько сложнее, чем в первом варианте. Котел оборудуется двумя патрубками, как для входа холодного теплоносителя, так и для выхода нагретого. Если придумать и самостоятельно соорудить защитный кожух, то можно минимизировать тепловые потери.

Что же такое индукционный котел?

Индукционные системы отопления начали использовать в 80-х годах прошлого столетия на промышленных предприятиях. Бытовые же приборы появились только в середине девяностых годов. За последние десятилетия они были доработаны, и в их конструкцию были внесены некоторые обновления, однако, принцип их работы остается неизменным.

Название данных отопительных систем и приборов уже само по себе говорит о том, что в основе их функционирования лежит электромагнитная индукция. Суть принципа работы состоит в том, что если через проволоку достаточно большого диаметра в сечении, накрученную в виде катушки, пропустить переменный ток, то вокруг этой первичной обмотки создается мощное электромагнитное поле. Если в этом поле окажется проводник, то в нем будет наводиться (индуцироваться) напряжение. Ну а если силовые линии поля пересекают расположенный в нем сердечник из сплава, обладающего магнитными свойствами, то получается своеобразный короткозамкнутый контур. И за счёт появления на нем блуждающих токов Фуко, происходит очень быстрый и сильный нагрев этого материала.

Простейшая схема принципа работы индукционного нагревателя

Такой принцип широко используется, например, в сталелитейной промышленности. Нашли ему применение и для быстрого и высокотемпературного нагрева воды. Понятно, что в качестве сердечника в этом случае будет выступать труба или иной канал, по которому циркулирует теплоноситель.

А самый доступный для понятия пример индукционного нагревателя представляет собой проволоку, намотанную на трубу, изготовленную из диэлектрика, которая будет изолировать магнитный сердечник, помещаемый в ее внутреннее пространство.

Проволочная катушка подключается к электропитанию и создает электромагнитное поле. В результате воздействия переменного электромагнитного поля металлический стержень-сердечник будет нагреваться, передавая тепло теплоносителю, который затем поступает в трубы и радиаторы отопительного контура. В качестве теплоносителя в автономных системах отопления может быть использовано масло, вода или этиленгликоль.

Вместо сердечника, в современных котлах для теплообмена задействован целый лабиринт каналов и труб. Их стенки, выполненные из ферримагнитного сплава, обеспечивают большую площадь контакта с водой и оттого — очень интенсивный нагрев циркулирующего по ним теплоносителя

Это, конечно, очень упрощенное объяснение. В индукционных котлах промышленного производства в теплообменный ферромагнитным сердечником может являться целый лабиринт труб или каналов, а нередко, например, в вихревых нагревателях, в этом процессе задействован и корпус прибора.

Один индукционный котел правильно выбранной мощности способен обеспечить нагретым теплоносителем несколько контуров разветвленной системы отопления. Естественно, при грамотной расстановке коллекторов и циркуляционных насосов.

В системах отопления небольшой протяженности теплоноситель, нагреваясь, будет подниматься вверх, и создавшегося естественного давления обычно бывает достаточно для его естественной циркуляции. Если же отопительная магистраль довольно длинная и разветвлённая, завязана на коллекторы с дальнейшим распределением потоков теплоносителя по отдельным контурам, то в систему устанавливают один или несколько циркуляционных насосов, так как без них требуемого перемещения теплоносителя будет добиться невозможно.

Муфельная печь

Муфельные печи часто используются для термообработки деталей. Такое оборудование характеризуется большим температурным диапазоном, от 20 до 1000 градусов.

Муфельная печь для закалки металла работает на разных видах энергии. Однако в домашних условиях лучше применять агрегат, работающий на электроэнергии. Закаливание ведется в муфеле печи.

Муфельная печь своими руками изготавливается за несколько этапов:

• Изготовление муфеля ведется из шамотного кирпича. Из-за круглой формы корпуса печи, у них скашиваются углы. В каждом кирпиче выбираются канавки, куда ведется закладка спирали.
• Если муфельная печь для плавки изготавливается из духовки, то внутри она обкладывается огнестойким кирпичом. В кладке прорезаются канавки для спирали.
• Изготовленная из огнеупорного кирпича камера, помещается в корпус, сделанный из стали. На дно укладывается изоляция. Зазор между боковыми стенками камеры и корпуса составляет 4 см, куда вставляется утеплитель. Верх состоит из 2 слоев металла и утеплителя.
• В корпусе сверлятся отверстия, и через них выводятся концы спирали, которые подключаются к сетевому кабелю.
• В случае использования духовки, утеплитель не требуется. Он в ней уже предусмотрен.

Особенности вихревого индукционного котла

С принципом работы индукционного отопительного прибора мы уже знакомы. Существует его разновидность: вихревой индукционный котел или ВИН, действующий несколько иначе.

Отличительные черты ВИН

Как и индукционный аналог, он работает от высокочастотного напряжения, поэтому обязательно оборудуется инвертором. Особенность ВИН устройства заключается в том, что вторичная обмотка у него отсутствует.

Ее роль выполняют все металлические детали прибора. Их обязательно изготавливают из материалов, которые проявляют ферромагнитные свойства. Таким образом, когда на первичную обмотку устройства поступает ток, резко возрастает напряженность электромагнитного поля.

Оно в свою очередь генерирует ток, сила которого стремительно увеличивается. Вихревые токи провоцируют перемагничивание, в результате которого все ферромагнитные поверхности очень быстро, почти мгновенно, разогреваются.

Вихревые устройства достаточно компактны, но за счет использования металла, их вес велик. Это дает дополнительное преимущество, поскольку все массивные элементы корпуса принимают участие в теплообмене. Таким образом КПД агрегата приближается к 100%.

Эту особенность устройства нужно учитывать, если принято решение самостоятельно изготовить котел ВИН. Он может быть выполнен только из металла, пластик использоваться не должен.

Основное отличие вихревого индукционного котла заключается в том, что его корпус выступает в роли вторичной обмотки. Поэтому его всегда изготавливают из металла

Как собрать вихревое индукционное устройство?

Как мы уже знаем, такой котел отличается от своего индукционного аналога, однако, изготовить его самостоятельно так же несложно. Правда, теперь понадобятся навыки сварочных работ, ведь устройство должно быть собрано только из металлических деталей.

Для работы понадобится:

• Два одинаковых по длине отрезка металлической толстостенной трубы. Их диаметры должны быть разными, так, чтобы одну деталь можно было поместить в другую.
• Обмоточная (эмалированная) проволока из меди.
• Трехфазный инвертор, можно от сварочного аппарата, но максимально мощный.
• Кожух для теплоизоляции котла.

Теперь можно приступать к работе. Начинаем с изготовления корпуса будущего котла. Берем трубу большего диаметра и вставляем внутрь вторую деталь. Их нужно вварить одну в другую так, чтобы между стенками элементов осталось некоторое расстояние.

Получившаяся деталь в разрезе будет напоминать баранку. В качестве основания и крышки корпуса используется стальной лист толщиной не менее 5 мм.

В результате получаем полый бак цилиндрической формы. Теперь нужно врезать в его стенки патрубки под трубы подачи холодной и отводе горячей жидкости. Конфигурация патрубка и его диаметр зависят от труб отопительной системы, возможно, дополнительно понадобятся переходники.

После этого можно приступать к намотке проволоки. Она аккуратно, под достаточным натяжением наматывается на корпус котла.

Принципиальная схема самодельного индукционного котла вихревого типа

Собственно, нагревательным элементом будет служить намотанная проволока, поэтому корпус прибора желательно закрыть теплоизоляционным кожухом. Так удастся сохранить максимум тепла и, соответственно, увеличить КПД устройства и сделать его безопасным.

Теперь нужно врезать котел в отопительную систему. Для этого теплоноситель сливается, отрезается нужный по длине участок трубы и на его место вваривается прибор.

Осталось только запитать отопительный прибор и не забыть подключить к нему инвертор. Устройство готово к эксплуатации. Но прежде, чем провести испытания, нужно заполнить магистраль теплоносителем.

Вы не знаете, какой теплоноситель выбрать для заполнения контура? Рекомендуем ознакомиться с характеристиками различных теплоносителей и рекомендациями по выбору оптимального типа жидкости для отопительного контура.

Только после закачки теплоносителя в систему проводить пробный пуск.

Сначала нужно запустить прибор на минимальной мощности и внимательно отследить качество сварных швов. Если все в порядке, мощность увеличиваем до максимума.

На нашем сайте есть еще одна инструкция по изготовлению индукционного прибора, который можно использовать для подогрева теплоносителя в системе отопления. Чтобы ознакомиться с процессом сборки индукционного нагревателя, переходите по этой ссылке.

Котел отопления из индукционной плитки или панели

Но тем, кто хочет сделать индукционный котел, совсем необязательно собирать нагреватель самостоятельно. Все что нужно — купить индукционную бытовую плитку. Стоит она от 50$ и выше. Дальше идут варианты:

• Если есть металлический или чугунный радиатор (алюминиевые не подходят) можно просто прислонить плитку к радиатору и включить ее. Радиатор начинает греться, распространяя тепло по помещению. В комнате 20 м2 работала плитка, выставленная на 0,8 кВт. При -20оС в комнате было +25оС. Это не самый эффективный способ, но довольно неплохой. И проверить его работу проще простого. Особенной тем, у кого плитка есть.



















• Второй простой вариант — сварить «котел» из металла. Подавать с одной стороны холодную воду, с другой забирать нагретую, поставить циркуляционный насос. В видео ниже представлен пример с использованием индукционной варочной панели и двух металлических емкостей из металла толщиной 5 мм.

https://youtube.com/watch?v=plWQngpgS3Q

Такой вариант котла из индукционной плиты может сделать действительно любой

Только еще раз обращаем внимание — чтобы  жидкость или поверхность нагревалась, металл должен магнититься. Хорошая нержавейка (немагнитная) или алюминий не подходят: в них токи Фуко не распространяются. Кроме того, что и делать ничего почти не нужно, такой вариант хорош тем, что на плитке есть система контроля и безопасности, которая в случае перегрева отключит устройство

Кроме того, что и делать ничего почти не нужно, такой вариант хорош тем, что на плитке есть система контроля и безопасности, которая в случае перегрева отключит устройство.

Делаем индукционный котел отопления своими руками

Индукционный котел для отопительной системы своими руками изготовить достаточно просто, для этого потребуется только специальная схема. Такое устройство очень эффективно, однако, нужны определенные навыки для процесса работы со сварочным переносным аппаратом, кроме того нужно подготовить трехфазный инвертор, который должен крепится стационарно, материалы и инструменты.

Первичная обмотка преобразует электричество в вихревые токи, направляя электромагнитное поле сразу же на вторичную обмотку.

Она и передает энергию теплоносителю. Корпус современного индукционного котла включает в себя:

• Внешний контур;
• Сердечник с двойной стенкой;
• Слой тепло- или электроизоляции.

Котлы имеют незначительный вес, но при этом значительно повышается КПД. Такие котлы отопления намного более экономичные, нежели привычные системы отопления. Носитель тепла проходит систему двойного нагрева, в результате чего процесс обогрева сокращается почти что вдвое. Достигается этот эффект благодаря достаточно невысокому уровню инерции. В процессе нагревания теплоносителя возникает магнитная индукции, в результате чего в трубопроводе не образуется накипь.

Медная обмотка устанавливается строго на корпус котла, в результате чего достигается высокая производительность, небольшие габариты и маленький вес устройства. Чтобы можно было подводить и отводить теплоноситель, то в индуктор монтируются специальные патрубки.

При монтаже индукционных котлов отопительной системы дома нужно учитывать такие требования к монтажу:

• Устройство можно монтировать исключительно в закрытые отопительные системы;
• Прибор может монтироваться в системы, использующие пластиковые трубы;
• Между стеной и системой отопления должно быть достаточно свободного места.

Такое устройство очень производительное, поэтому, способно обеспечить гарантированно не только очень качественное отопление любого типа помещения, но и прослужит на протяжении длительного времени.
