Как обжать кабель rj-45 правильно?

В первую очередь необходимо приобрести саму витую пару нужной длины и коннекторы на 8 pin. Также следует купить или взять у знакомых необходимый инструмент. Если специализированный инструмент достать не удалось, можно обойтись подручным инвентарем. Поговорим сначала о самом инструменте.

Подбор и подготовка инструмента

Подбор инструмента можно производить в двух направлениях: для профессиональной деятельности; для личных нужд. Кто занимается профессионально, приобретет следующий инвентарь:

• кримпер;
• стриппер;
• тестер;
• инструмент для заделки витой пары.

Кримпер (обжимные клещи) в зависимости от сложности инструмента способен обрезать кабель, зачищать жилы, обжимать гильзы, наконечники, штекеры. Для этого в его корпусе встроены ножи, прессовочный зажим с разного вида пазами. Для снятия изоляции с проводов имеются специальные выемки разного радиуса.

Стриппер позволяет безопасно снимать изоляцию с проводов или разделывать кабель. Кроме режущей кромки, имеет гнезда разного диаметра, в которые вставляют провод подходящего диаметра.

Тестер предназначен для проверки правильности и качества проведенной распиновки и обжима. Аппараты выпускаются разной сложности и функциональности. Самый простой состоит из двух частей. Каждая часть подключается к одному из коннекторов кабеля. С одной части поступает сигнал, другая часть принимает его и показывает качество работы включением светодиодов в определенном порядке.

Последний инструмент содержит ряд прикладных устройств, позволяющих быстро и качественно разделать кабель. Если таких инструментов нет, можно обойтись обыкновенным ножом и отверткой.

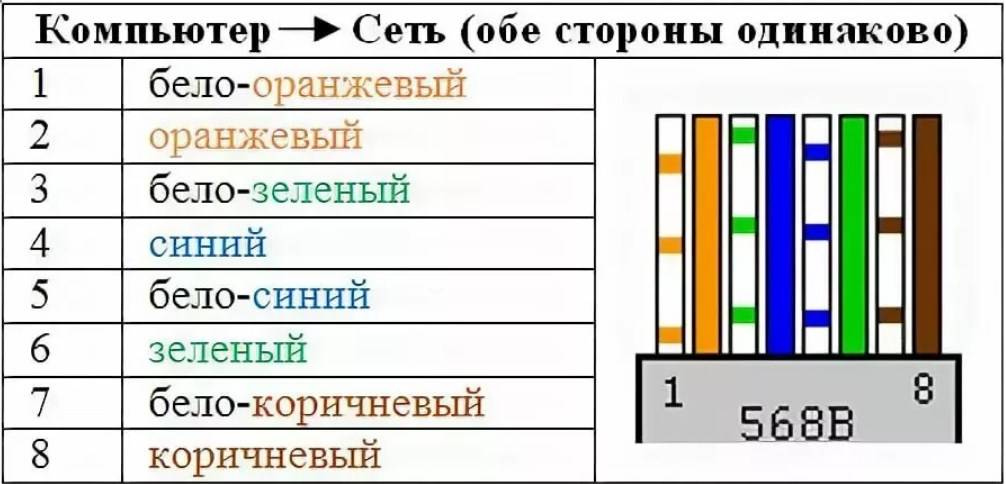

Прямая распиновка, маркируется как 568В

Прямую раскладку используют для соединения свитча, роутера, хаба с вашим компьютером. Этот способ наиболее распространенный в нашей стране. На картинке ниже вы видите, как должны располагаться провода витой пары состоящей из 8 жил в коннекторе.

Если внимательно присмотреться к этой схеме, тогда вы поймете, почему её называют прямой. Все из-за того, что обжим выполним на двух разъемах RG 45 идентично.

Перекрестная распиновка (crossover), маркируется как 568A

Перекрестной схемой пользуются, когда хотят соединить компьютер — компьютер напрямую или свитч — свитч. Поэтому если вам необходимо объединить два устройства по сети, этот метод как раз вам подойдет. Пример, какая должна быть распиновка кабеля, при 8 жильной витой паре, приведен ниже на фото.

Вы видите, что на втором штекере, провода перевернуты, отсюда и название – перекрестная схема.

Прямой обжим с 4 жильной витой пары (двухпарный провод)

Двухпарный кабель также часто используется интернет провайдерами для прокладки внутри помещения. Две пары достаточно, чтобы прокачать 100 Мбит/с, а вот себестоимость такого интернет кабеля, значительно ниже. Порядок обжима этой витой пары, мы привели ниже на картинке.

Схема обжатия витой пары RG-45 с PoE, стандарт — IEEE 802.3af

Данная схема позволит помимо информационного сигнала, передать питающее напряжение на свитч, роутер или любое другое устройство. Благодаря этому не нужно будет покупать отдельный провод для подачи питания. В распиновки коннектора rj-45, синий и коричневый провод применяют для подачи электричества. Вы спросите, а где это нам пригодиться? Отвечаю: при установки видеонаблюдения, подачи электричества на коммутатор. Многие, из которых рассчитаны принимать питание из разъема rj-45. И так далее.

Помните! Подавать по сетевому кабелю 220 В нельзя категорически, он не рассчитан на такое высокое напряжение. Последствия могут быть непредсказуемы. Стандартный диаметр сетевого кабеля 0.51мм, это дает возможность пропускать напряжение до 1.5 А. Если вам необходимо больше пропустить, тогда соедините два проводка параллельно, тогда получите увеличение в 2 раза (3 А).

Перекрестной схемой обжимайте для скорости прокачки 1 Гбит/с

Для достижения соединения в 1 Гбит/с между устройствами, нужно задействовать 4 пары (8 проводов). Пример обжатия смотрите ниже.

Возможно вам это будет интересно, статья о том как включить блютуз на ноутбуке Windows 7, 10.

Схема обжатия консольного кабеля (rollover cable)

В этом варианте нужно один конец витой пары обжать по обратной схеме, по отношению к другому концу. Выглядит это, как будто вы перевернули его и глянули на штекер с другой стороны.  Эту схему обжатия применяют, когда необходимо настроить роутер или коммутатор при помощи ПК. Чаще всего используют для устройств Cisco.

Обжим интернет-кабеля

Ниже можно ознакомиться с наиболее популярными способами обжима интернет-кабеля, которые можно проводить в домашних условиях.

Как правильно — с помощью пресс-клещей (кримпера)

Обжимку проводов удобнее всего проводить с помощью кримпера. Ниже можно ознакомиться с пошаговым руководством данного процесса.

1. Первым делом мастера избавляются от старого джека и зачищают жилы от внешней оболочки.
2. От отрезанного края отмеряют длину и вставляют кабель в зачищенную область.
3. Воспользовавшись кримпером шнур откусывают, а цветные жилы распутывают. Чрезмерно длинные кабеля лучше всего укоротить.
4. Проводку располагают в правильной последовательности. Жилы должны быть вставлены так, чтобы во внутреннюю область залезла внешняя оплетка.
5. В зону обжима помещается шнур. Его нужно зажать с помощью кримпера. при этом главное не пережать кабель.

После замены обжатый кабель вставляют в порт для проверки соединения.

Использование кримпера позволяет быстро проводить работы по обжиму

Как можно в экстренных случаях — с помощью отвертки

Если пресс клещей не оказалось под рукой, не беда! Функцию обжимника может выполнить отвертка.

Пошаговый процесс:

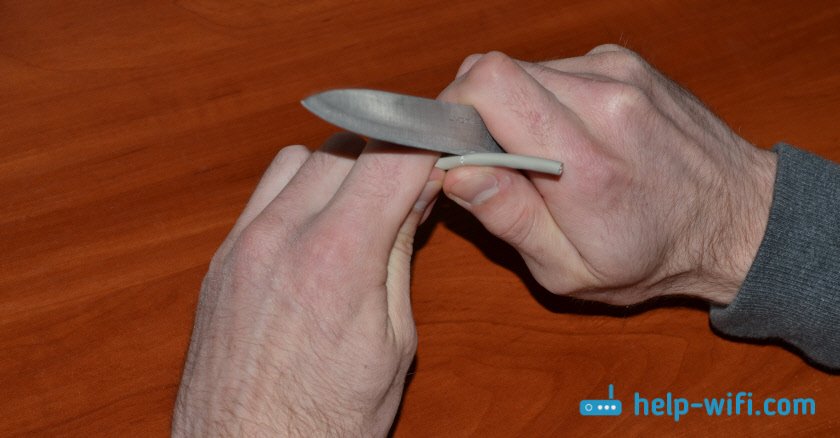

1. Первым делом, потребуется заняться оголением кабеля и сверкой длины проводов и джека.

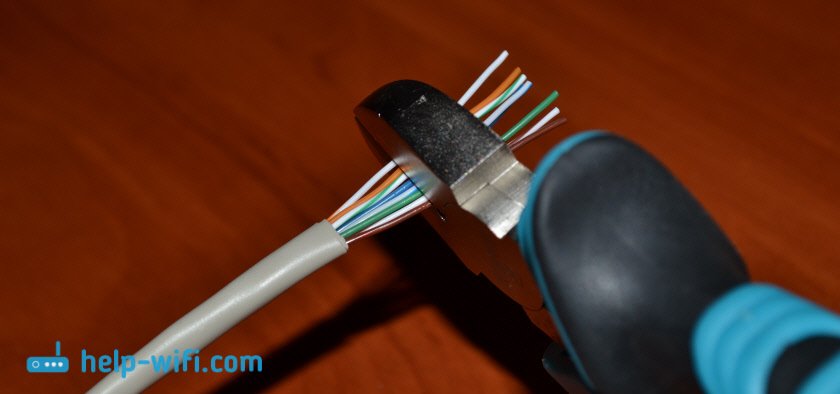

2. Жилы выравниваются и подрезаются.
3. Цветные провода распределяют согласно схеме и помещают внутрь разъёма RJ-45. При этом часть изоляции должна попасть в коннектор.

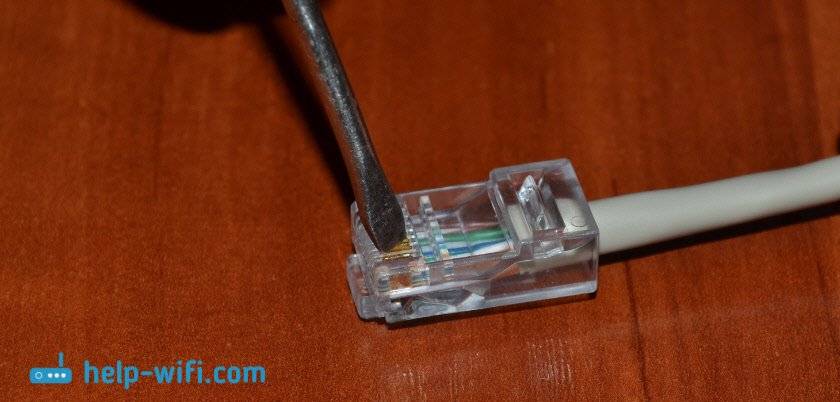

4. С помощью отвертки придавливается планка зажима джека.
5. Контакты разъема RJ-45 вдавливаются в изоляцию жил сетевого кабеля.

Провода нужно утопить в оплетку цветных жил. Придерживаясь пошагового руководства можно самостоятельно переобжать провода.

Использование специальных самообжимающихся коннекторов

В продажу поступают модели коннекторов, которые могут самостоятельно обжиматься. Самообжимные джеки могут называться безинструментальными.

Алгоритм выполнения работы опрессовки:

1. Мастера зачищают интернет-кабель от оплетки.

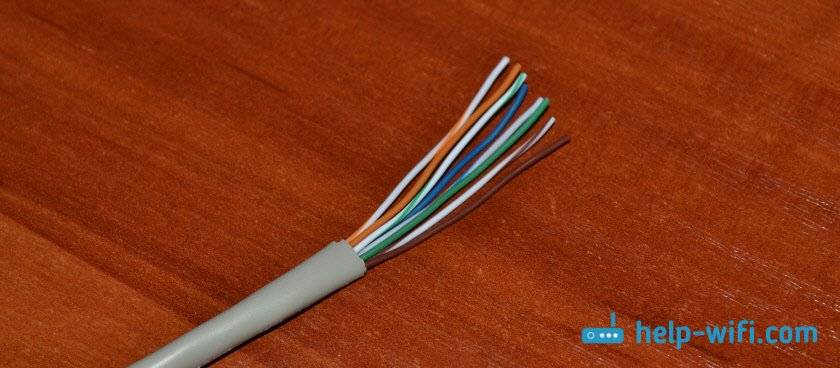

2. Витые пары расплетают, выпрямляя каждый из проводков.
3. Крышки коннекторов открывают, а провода заводят сверху в подходящие по цвету пазы блока коммутации.
4. Корпусную часть закрывают до появления щелчка.

Опрессовать кабель таким образом довольно просто. При этом можно не беспокоиться о надежной фиксации проводов.

Схемы обжима витой пары

Существуют две основных схемы обжима:

1. Прямая. Оба конца кабеля обжаты одинаково. Применяется при соединении компьютеров с модемами, коммутаторами или маршрутизаторами, а также при подключении коммутаторов к маршрутизаторам.
2. Кросс (crossover), он же перекрестный (обжим витой пары компьютер компьютер). Первая и вторая пары проводов меняются местами. Используется для соединения компьютер-компьютер, а также для подключения маршрутизатора к маршрутизатору. Сегодня практически не применяется, т.к. устройства уже научились «переставлять» контакты в разъеме программно.

Распиновка витой пары при прямой схеме обжима и кросс-обжиме

В большинстве случаев, используется именно прямой порядок обжима. Такой кабель можно использовать для соединения компьютеров, ноутбуков и других устройств с роутерами, и другим сетевым оборудованием. Скорее всего вам нужно обжать витую пару именно этим способом.

Создать прямой обжим кабелю можно по одному из двух стандартов: T568A и T568B. Для наглядности смотрим схему, на которой все подробно показано (по цветам).

прямой порядок обжимаКроссовый кабель (crossover), он же перекрестный

Для соединения компьютер-коммутатор или компьютер-хаб используют прямой кабель, обжатых с обоих сторон одинаково, соединения компьютер-компьютер или коммутатор-коммутатор (хаб-хаб) используют перекрестный кабель (кроссовер, сrossover) — с одной стороны T568A, а с другой — T568B. Более наглядно, смотрим на схеме ниже.

Схема обжима витой пары

При оконечивании кабеля необходимо применять специальный инструмент – кримперы, которые также часто называют клещами. Но если нужно срочно смонтировать один-два коннектора, а кримпера нет, можно воспользоваться плоской отверткой. Но будьте аккуратны. Ею очень легко повредить коннектор или поранить руки.

Без инструмента

В своей жизни я видел много способов обжимки. Но самый интересный из них был – зубами, т.к. у человека тёща была стоматологом… Так что порой и не нужен вовсе инструмент.

Еще один подручный инструмент, который есть у каждого – отвертка. Причем это, пожалуй, самый популярный инструмент в домашних условиях. Главное – ничего не поломать и качественно продавить контакты. Если на тесте соединение не установится, нужно просто пытаться прожать еще раз. Рабочий способ, тяжелый, все постоянно соскальзывает – но на безрыбье и рак рыба.

Еще один домашний помощник – плоскогубцы. Но мой совет – лучше все же помучиться с отверткой. Плоскогубцы не обеспечивают сильного вдавливания (особенно посередине), а при большой русской богатырской удали легко ломают коннектор на мелкие куски.

Что понадобится для обжимки?

Для заделки витой пары профессионалы рекомендуют использовать следующие инструменты:

Кримпер. Это специальные клещи, служащие для обжимки разъемов RJ-45 и/или RJ-11. Процесс обжима довольно прост: подготовленный конец витой пары вставляется в коннектор, который помещается в соответствующее гнездо клешей, после чего сжимаются ручки инструмента, в результате производится опрессовка до характерного щелчка. Универсальные обжимной инструмент для коннекторов RJ-45 и RJ-11

При выборе кримпера следует обращать внимание на следующие моменты:

1. Инструмент должен быть достаточно массивным. Легкие клещи, как правило, не обладают достаточной прочностью и быстро выходят из строя. С другой стороны, тяжелый инструмент будет вызывать быструю усталость.
2. Половинки пресса клещей не должны быть искривлены (смещены) относительно друг друга. Малейшее смещение приводит к поломке коннектора при обжиме.
3. Эргономичность, инструмент должен быть удобен.

Стриппер — универсальный инструмент для «разделки» витой пары (обрезка, снятие изоляции и т.д.). Безусловно, отформовку конца кабеля можно выполнить при помощи монтажного ножа, но стриппер для этой цели более удобен. Универсальный нож для разделки витой пары

Преимущество данного инструмента заключается в том, что при снятии внешней изоляции не повреждается покрытие проводов

Обратим внимание, что стриппером не допускается разделка FTP кабеля (имеющего фольгированный экран, то есть, экранированного)

Тестер для витой пары. При помощи данного устройства можно выявить как проблему с кабелем (обрыв, замыкание) так и неправильное обжатие. Существуют приборы с расширенной функциональностью, они позволяют измерять скорость в сегменте ЛВС, уровень затухания и т.д. Кабельный тестер

Как правило, простые модели с минимальным набором функций состоят из двух блоков: основного и удаленного, принятое обозначение на английском master и remote, соответственно. На каждом блоке установлены светодиоды, пронумерованные от 1 до 8 и заземляющий провод G.

Тестирование производится следующим образом:

• К основному и удаленному модулю подключается тестируемый кабель.
• Если проводник цел, соответствующий индикатор зажигается зеленым, при обрыве светодиоды не зажигаются, в том случае, когда перепутаны пары или имеет место КЗ, отображается красный цвет. Некоторые устройства помимо световой индикации могут подавать и тональные сигналы.
• Инструмент для кросс обжима, используется при подключении розеток, патч-панелей и т.д. Для обжимки кабеля он не используется, мы его привели потому, что он входит в стандартные наборы для разделки витой пары.

Собственно, для обжима будет достаточно универсальных клещей, но снятие изоляции более удобно выполнять стриппером, а для тестирования правильности разводки использовать тестер.

В сети интернет можно встретить описание, как выполнять обжимку коннекторов при помощи плоской отвертки. Это действительно возможно в качестве крайней меры, когда кримпера нет под рукой. Качество такого соединения будет ненадежным, поэтому при первой возможности необходимо пережать кабель, используя клещи.

Выбор провода и стандарты

В прошлом разделе упомянул про категории витой пары, здесь рассмотрим этот момент чуть подробнее. Ведь от категории тоже зависит и анатомия, и скорость передачи на шнуре.

Я вам порекомендовал брать категорию 5, но подойдет и 6я (CAT5, CAT6). Все варианты показаны в следующей таблице:

Важно здесь будет подобрать кабель для нужной скорости. А это еще и зависит от количества проводов внутри

Обычно бывает так:

• 2 пары (4 провода) – до 100 Мбит/с
• 4 пары (8 проводов) – от 100 Мбит/с

Обычно технология провайдера ограничивает вас скоростью в 100 Мбит/с для интернета. Но уже скоро этот порог будет пройден. Я к чему – обычно на интернетном кабеле будет именно 2 пары, а вот на домашних (от маршрутизатора до компьютера) уже 4 пары.

4 пары, или 8 проводов

Как сделать сетевой кабель

wikiHow работает по принципу вики, а это значит, что многие наши статьи написаны несколькими авторами. При создании этой статьи над ее редактированием и улучшением работали, в том числе анонимно, 62 человек(а).

Количество просмотров этой статьи: 16 155.

Нижеописанные шаги являются общим руководством для изготовления кабеля Ethernet пятой категории (также известного, как Cat 5). В нашем примере мы будем делать патч-корд пятой категории, но этот же подход применим для сетевых кабелей любой другой категории.

• Хорошей практикой на длинных кабелях, особенно подвешенных или проложенных в труднодоступных местах, является тестирование кабеля после обжатия, но до его прокладки. Особенно это нужно тем, кто только начинает обжимать свои первые кабели, позволяя убедиться в правильности раскладки сейчас, вместо того, чтобы решать проблемы впоследствии.
• Всегда располагайте коробку с кабелем так, чтобы кабель выходил сбоку коробки, а не сверху. Это предотвратит перепутывание петель кабеля внутри коробки, что ведет к его спутыванию и застреванию.
• Делая сетевые патч-корды из витой пары, необходимо помнить, что повив каждой пары должен оставаться нетронутым на как можно большем протяжении до самого коннектора. Переплетение пар в сетевом кабеле – это то, что обеспечивает хорошую связь и сводит перекрестные наводки к минимуму. Не расплетайте пары больше, чем это необходимо.
• CAT5 иCAT5e очень похожи, но CAT5e обеспечивает лучшее качество, особенно на длинных участках. Если необходима большая длина, рекомендуется CAT5e для коротких патч-кордов вполне можно использовать CAT5.

RJ-45 – общепринятое название для коннекторов, используемых для CAT5

Однако правильное название 8P8C, RJ-45 – это название очень похожего внешне коннектора, использовавшегося в телекоммуникациях
Большинство людей поймет название RJ-45 как 8P8C, но осторожно делайте заказы по каталогам или онлайн, если вы не можете визуально определить, что именно вы заказываете.
Если у вас нет необходимости в большом объеме кабельной работы, может быть менее накладно и трудозатратно купить уже готовые кабели.
Кабель пятой категории(cat5) не должен быть длиннее 100 метров.
Обратите внимание на экран, который может быть у вашего кабеля. Наиболее используемым типом кабеля является UTP (неэкранированная витая пара), но существуют также и экранированные/фольгированные варианты, улучшающие защиту от электромагнитных помех
Обращайте внимание на то, что вы покупаете и что вам действительно нужно

В большинстве случаев достаточно неэкранированного кабеля.
Капроновая нить, если она есть, обычно довольно прочна, не пробуйте ее оборвать, ее нужно обрезать.
Пожарная безопасность требует специальных покрытий проводов, если кабели будут проложены по подвесным потолкам или внутри вентиляционной системы. Обычно такие кабели относят к категории пленум или просто «пленум кабелям», и при горении они не выделяет токсичных газов. Такие кабели самые дорогие, примерно в два раза дороже обычных, поэтому используйте их только там, где необходимо. Кабели Riser похожи на пленум, но используются для прокладки в стенах или кабельных шахтах, соединяющих этажи. Riser не может использоваться вместо пленум, поэтому обращайте внимание, где будет проходить кабельная трасса. Если сомневаетесь, используйте пленум, как отвечающий самым жестким требованиям безопасности.

Сетевой кабель – кабель в бухтах можно найти в компьютерных и строительных магазинах. В зависимости от ваших нужд, вы можете приобрести кабель категорий 5, 5e, 6.

Существует два вида проводников в кабеле – одножильные и многожильные. Какой тип использовать зависит от того, где и как будет использоваться кабель. См. Предупреждение о кабеле пленум. Многожильный провод лучше всего использовать для подключения компьютера, т.к. он устойчив к сгибанию без риска повредить проводники. Минусом является то, что они больше подвержены проникновению влаги. X Источник информации Одножильные лучше всего использовать в кабель-каналах или для кабелей, которые будут перемещаться очень редко, т.к. единственная жила подвержена излому при перегибе. Надломленный проводник ведет к отражениям сигнала, ведущим к неустойчивому соединению и провалам скорости передачи.

Инструменты и материалы, необходимые чтобы обжать сетевой кабель

Чтобы обжимка витой пары могла быть осуществлена, потребуется сама витая пара. Она представляет собой группу тонких жил, имеющих отдельную изоляцию. Все они объединены под одной общей изоляцией. В зависимости от типа, их может быть 4 или 8. Они имеют различные цвета оплеток, по 2 провода каждого цвета.

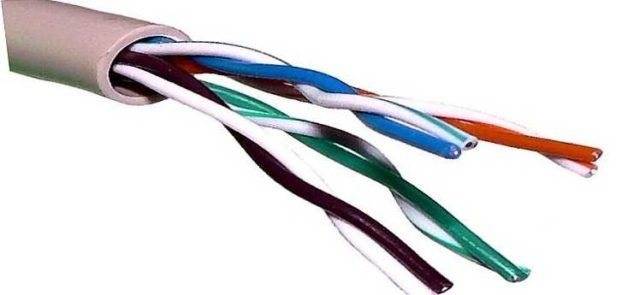

Витая пара

Специальные клещи для работы необходимы. Стоят не дорого (около 300 – 400 рублей), но продаются не везде и не у всех есть под рукой. Может быть осуществлена распиновка интернет кабеля и без них, с применением отвертки и ножа, но тогда велик риск повредить проводники или контакты. Новичкам лучше приобрести клещи. Имеет следующие зоны:

1. 1. Ножи для обрезки проводов у рукоятки;
   2. Там же, выемка для зачистки изоляции;
   3. Гнездо для обжима телефонного кабеля 6 Р;
   4. Гнездо для сетевого — 8 Р.Д

клещи для обжима

Разъем для подключения или коннектор потребуется для непосредственного подключения к роутеру, телевизору или компьютеру. Представляет собой пластиковый корпус с контактами и креплениями, в которые вставляются жилы. Традиционно имеет 8 входов под жилы, но успешно используется и при подключении четырехжильной витой пары. Нужно только знать, как правильно располагать проводники.

Разъем для подключения

Как обжать кабель-пачкорд монтажными клещами

• Приготовьте инструменты: клещи, фонарик и нож:
• При помощи торцовочного ножа клещей выровняйте конец кабеля. Если кабель в магазине резали обычным ножом, торец наверняка скошен.
• Снимите изоляцию с сетевого кабеля. Для этого поместите кабель в углубление инструмента для зачистки так, чтобы снять изоляцию на 2–2,5 см. Проворачивая кабель относительно ножа, надрежьте его по всей длине окружности. Снимите надрезанный кусок изоляции, чтобы обнажить цветные жилы.
• Расплетите жилы. Длина расплетённого участка не должна быть больше 12–13 мм. Если трудно выравнивать жилы, можете расплести их на большую длину, а затем подрезать расплетённый и выровненный торец.
• Выровняйте и расставьте расплетённые жилы в той цветовой схеме, которая соответствует типу кабеля.
• Взяв новый коннектор RJ-45, разверните его пластиковым замком вниз и аккуратно задвиньте в него конец кабеля по направляющим. Хлорвиниловая трубка изоляции должна доходить до внутреннего зуба-замка в коннекторе. Если вставить провод не до конца, жилы могут оторваться.
• Проверьте, что жилы в коннекторе расставлены по порядку и не повреждены. Если всё нормально, вставьте коннектор в разъем обжимных клещей и сожмите их до упора, но не сильно.
• После обжимки кабель готов к эксплуатации.

Как обжать витую пару (распиновка интернет-кабеля)

Для обжима витой пары используются:

• коннекторы — прозрачные пластиковые переходники RJ45, которые позволяют вставить кабель в компьютер;

• обжимные клещи, которые ещё называют кримпером — инструмент с лезвиями для зачистки изоляции и гнёздами для обеспечения хорошего контакта с проводником.

Цветовые схемы распиновки

Существует две основные схемы, по которым можно обжать витую пару: прямая и перекрёстная.

Они отличаются между собой по способу расположения жил кабеля (цветовая схема распиновки). В первом случае на обоих концах провода жилы располагаются в одинаковой последовательности:

• бело-оранжевый;
• оранжевый;
• бело-зелёный;
• синий;
• бело-синий;
• зелёный;
• бело-коричневый;

• коричневый.

Такой способ применяется чаще всего, например, когда нужно обжать кабель для соединения разных по назначению устройств (компьютера, ноутбука, телевизора и т. д.) с роутером или модемом.

При необходимости перекрёстной распиновки жилы кабеля в первом коннекторе имеют такую же последовательность, как и в предыдущем случае, а на втором располагаются по такой цветовой схеме:

• бело-зелёный;
• зелёный;
• бело-оранжевый;
• синий;
• бело-синий;
• оранжевый;
• бело-коричневый;

• коричневый.

Перекрёстный обжим используется при соединении одинаковых по назначению устройств, например, двух компьютеров или роутеров. Но сегодня он почти не применяется, так как современные сетевые карты и маршрутизаторы умеют автоматически определять схему обжима кабеля и подстраиваться под неё.

Инструкция по обжиму кримпером

Обжать витую пару совсем несложно:

1. Подготовьте кабель, коннектор RJ45 и обжимной инструмент.

2. Освободите кабель от наружной обмотки приблизительно на 2–3 сантиметра от края. Для этого можно воспользоваться кримпером: в нём предусмотрены специальные ножи.

3. Раскрутите и выровняйте парные проводки витой пары. Расположите их в правильной последовательности в соответствии с выбранной схемой обжима. Приложите кабель к коннектору и отрежьте лишнее. Открытые провода нужно оставить на такую длину, чтобы в нижнюю часть разъёма зашёл кабель в оболочке.

4. Обрежьте излишне длинные проводки с помощью кримпера.

5. Вставьте все жилы кабеля в коннектор до самого конца.

6. Обожмите витую пару с помощью кримпера. Для этого вставьте разъём в его гнездо до щелчка и несколько раз сожмите ручки инструмента.

Я не раз самостоятельно обжимала витую пару дома и на работе. Сделать это с помощью специального инструмента очень легко, главное — правильно расположить проводки по цвету. А вот обрезать наружную оболочку кабеля кримпером нужно аккуратно. Мой опыт показывает, что если приложить лишние усилия, то перерезается не только внешняя изоляция, но и внутренние жилы.

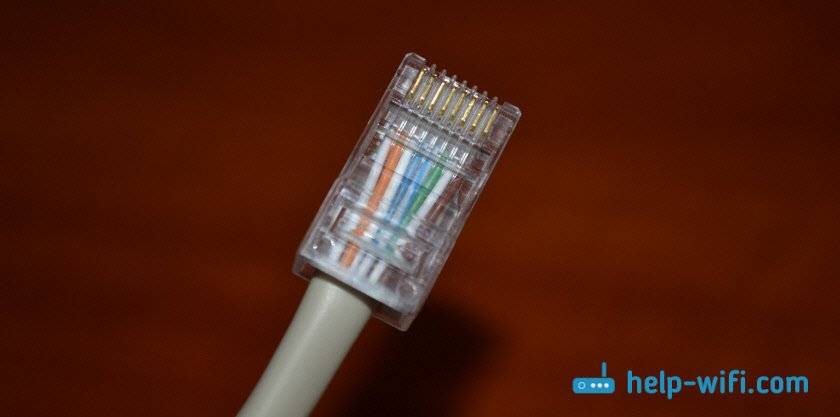

После обжатия витой пары наружная обмотка должна частично входить в коннектор. Если жилы кабеля выглядывают из разъёма, то обжим нужно провести заново.

Наружная оболочка кабеля должна частично заходить в разъём

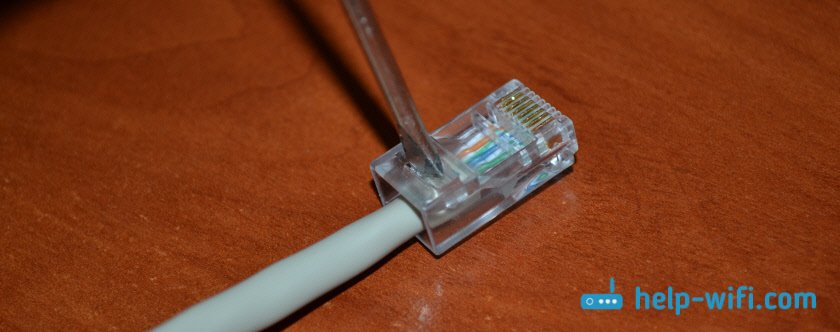

Инструкция по обжиму отвёрткой

Обжать кабель можно не только с помощью специального инструмента, но и обычной отвёрткой. Этот способ более трудоёмок, а вероятность некачественного результата выше. Но он будет единственно возможным для тех, у кого под рукой нет кримпера. Для выполнения работы понадобятся:

• витая пара;
• коннектор RJ45;
• нож для зачистки обмотки;
• кусачки, чтобы подровнять провода;

• плоская отвёртка.

Обжимать кабель нужно следующим образом:

1. Подготовьте витую пару таким же образом, как и при обжиме клещами.
2. Вставьте проводники в разъём.

3. Отвёрткой поочерёдно вдавите каждый нож коннектора, чтобы он прорезал обмотку жил кабеля и соприкоснулся с медным проводником.

4. Проверьте результат.

Видео: как обжать витую пару отвёрткой — наглядная инструкция

Обжим четырёхжильной витой пары

Помимо восьмижильной витой пары есть и четырёхжильная. Она используется реже, потому что обеспечивает скорость передачи данных не более 100 Мбит/с (на стандартном кабеле скорость может достигать 1000 Мбит/с). Но такой кабель дешевле, поэтому он активно используется в небольших сетях с малыми и средними объёмами информации.

Процесс обжима четырёхжильной витой пары такой же, как и восьмижильной: используются такие же коннекторы и обжимные клещи. Но при этом в разъёме задействуется только часть контактов, а именно 1, 2, 3 и 6, а остальные остаются пустыми.

Цветовые обозначения проводников в четырёхжильной витой паре могут быть разными, но чаще всего встречаются два варианта:

1. Бело-оранжевый, оранжевый, бело-синий, синий.
2. Бело-оранжевый, оранжевый, бело-зелёный, зелёный.

В первый и второй контакты всегда вставляются бело-оранжевая и оранжевая жилы соответственно. А в третьем и шестом будут либо синие, либо зелёные провода.

Теория обжима

И вот мы уже подбираемся к процедуре обжима. Но нужно еще кое что прояснить, последний рубеж.

Все вы видели коннектор на конце витой пары, который еще идет в сетевой разъем сетевой карты или роутера. Этот штекер имеет специальную маркировку. Тот который применяется в основном сейчас в домашней локальной сети – RG-45. Немного об устройстве коннектора и соединении.

1. Витая пара устанавливается в разъем коннектора.
2. Провода витой пары разводятся по специальным желобам в коннекторе.
3. Контактный механизм коннектора – ножи. В магазинном состоянии – разведены, давая дорожку для проводов кабеля.
4. При обжатии дают давление на ножи, а они прорезают оболочку и обеспечивают плотный контакт с жилами провода.
5. С другой стороны остаются открытые контакты ножей – они то и обеспечивают соединение с сетевым адаптером при подключении.

Вот картинка, как работают ножи:

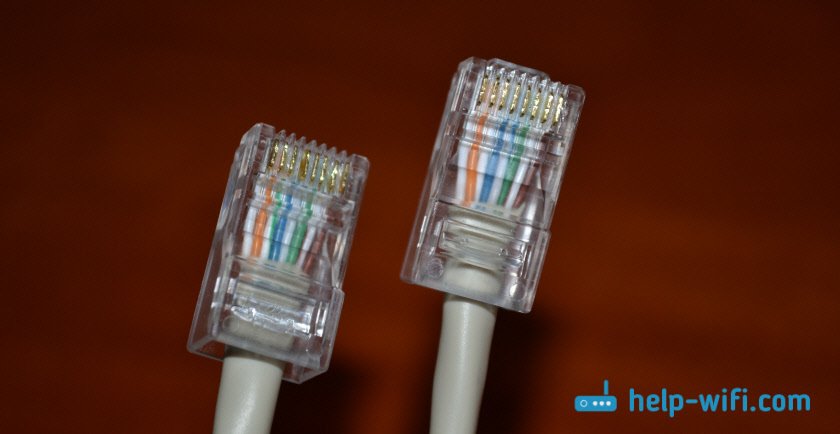

А вот коннектор в увеличенном виде (тот самый наконечник провода или «джек»):

Такое соединение надежно и отлично передает сигнал. Но новички на первых порах могут недожать – и соединения либо не будет, либо оно будет установлено на низкой скорости (это одна из причин снижения скорости в сети). Лучший способ исправить – прожать еще раз сильнее, или же переобжать заново. На практике у нас в вузе эта процедура получилась далеко не с первого раза у каждого – так что все с чего-то начинают.

Wi-Fi вызывает рак?

По нашей статистике на этот вопрос правильный ответ знают лишь 7% пользователейДА НЕТ Ответить

Обжим витой пары без инструмента (кримпера)

Если у вас есть все необходимое, можно приступать к изготовлению кабеля. Постараюсь показать все максимально подробно и пошагово.

Снимите внешнюю изоляцию с витой пары. Примерно два сантиметра. Слегка разрежьте утеплитель по кругу и снимите его. Только посмотрите внимательно, чтобы не повредить изоляцию самих проводов.

Выпрямляем пряди и раскладываем их по цвету. По выбранной вами схеме (фото выше). Желательно расположить их так, чтобы они не переплетались Я взяла так:

Далее нам нужно разрезать проводку. Оставьте примерно дюйм. Сделаю это специальным резаком для кабеля. Как я уже писал выше, вырезать их можно ножницами или ножом.

Проверяем, правильно ли настроена проводка по схеме и вставляем их в разъем. Разъем RJ-45 держим защелкой подальше от себя. Как на фото ниже.

Вставляем проводку до упора. Они должны доходить до конца и упираться в переднюю стенку разъема.

Еще раз проверяем, правильно ли вошла витая пара в разъем и приступаем к обжимке. Берем нашу отвертку (может у вас еще что-то) и по очереди прижимаем контакты. Смотрите внимательно, руку не повредите!

Контакты должны быть плотно прижаты. Чтоб протыкали кабель. Сам контакт должен не только совпадать с корпусом разъема, но и немного углубляться в корпус. Урок не из самых простых. Когда я прижимал кабель отверткой, он просто вставлялся в порт LAN роутера (но уже заработал), после чего я все же прижимал контакты отверткой.

Сжимая каждый штифт, я все равно вставлял фиксатор натяжения на место. Его просто вдавливают и прижимают к внешней изоляции.

Все готово. Проделаем то же самое с другой стороной кабеля, у меня получилось вот так:

Как видите, сами контакты слегка повреждены отверткой. При опрессовке гибочным станком таких повреждений нет.

Я проверил кабель, подключив ноутбук к роутеру. Интернет появился на ноуте, а это значит, что все работало и работало. Первый раз мне удалось сделать сетевой кабель. Даже без специального инструмента, с помощью обычного ножа и отвертки. Надеюсь, ты сделал то же самое.

Что делать, если сетевой кабель не работает?

Может быть, это. Но сразу все сваливать на кабель я бы не стал. Проблема может быть в маршрутизаторе, компьютере или другом устройстве, которое вы подключаете. Я должен проверить.

• Подключите кабель продукта к другому устройству. По возможности проверьте устройства, подключив их другим кабелем. Чтобы убедиться, что это сетевой кабель, мы просто нажали.
• Обязательно внимательно проверьте последовательность проводов в разъеме согласно схеме.
• Если вы перепутали последовательность проводов, отключите разъем и повторите процедуру.
• Если все по схеме, возьмите отвертку и подтяните контакты на разъеме. Может и не быть контакта.
