Какие схемы обжима могут применяться
Существует две основных схемы обжима интернет-кабеля. Их использование зависит от того, какие устройства связываются между собой.
Прямое подключение (Straight)
Наиболее часто используемый вариант в сетях LAN (Local Area Network) или DSL (Digital Subscriber Line). Позволяет провести коммутацию разных приборов и устройств в различном сочетании.
Например:
- РС – Router (компьютер – маршрутизатор);
- РС – Switch (компьютер – коммутатор);
- Router – Switch (маршрутизатор – коммутатор);
- Router – SMART TV (маршрутизатор – телевизор)
и другие подобные варианты.
Характерная особенность этого типа подключения – совершенно идентичное расположение проводов в контактах обоих коннекторов.
Принята следующая цветовая схема расположения проводников:
Расположение проводов при прямом типе подключения. Схема одинакова для обоих концов LAN-кабеля.
Стоит сделать одно важное замечание. По большому счету, на скоростях передачи данных до 100 мегабит в секунду задействуются лишь четыре проводника – 1, 2, 3 и 6
Остальные – не используются. Так что нередко для удешевления общей стоимости локальной сети применяют кабель всего с двумя витыми парами. Коннектор, конечно, остается таким же, но в него заводится всего четыре проводника.
Это – такое же Straight подключение, но только с двумя витыми парами. Для скоростей до 100 мегабит – вполне достаточно.
Знание этого нюанса иногда позволяет обойтись «малой кровью» при необходимости ремонта линии. Например, кабель вышел из строя, и его контрольный прозвон показал, что обрыв на паре «оранжевый – бело-оранжевый». Ничего страшного. Вполне можно поменять ее, например, на незадействованную пару «коричневый – бело-коричневый». Но, естественно, с обоих концов кабеля одинаково. И работоспособность линии будет восстановлена.
Перекрестное подключение (Cross-Over)
Такое соединение порой приходится применять для подключения однотипных устройств Например, компьютер с компьютером, роутер с роутером и т.п.
Разница заключается в следующем. На одном конце кабеля применяется та же схема цветовой «распиновки», что показана выше. А вот на противоположном вносятся изменения. В принципе, они заключаются только в том, что пары «оранжевый – бело-оранжевый» и «зеленый – бело-зеленый» меняются местами.
Расположение проводов на противоположных концах интернет-кабеля при перекрёстном подключении.
Остальные провода своих позиций не меняют.
Эта несколько усложненная схема, кстати, постепенно выходит из употребления. Дело в том, что все больше современных цифровых устройств оснащены интерфейсом Auto MDI-X. Смысл в том, что система сама автоматически определяет тип подключения и переходит на оптимальный режим коммутации. То есть остается обжимать интернет-кабели по прямой схеме, и не морочить себе голову. Но пока еще частенько – приходится…
Итак, с теорией, можно сказать, закончено. Можно переходить к рассмотрению практического руководства – как обжать интернет-кабель.
Настройка оборудования
Обжим кабелья UTP 5 cat. (Обжим витой пары) коннектором RJ-45
С развитием сетевых технологий всё больше и больше людей подключается к сетям ШПД интернет-провайдеров по ADSL либо FTTB. Всвязи с этим часто возникает необходимость сделать сетевой кабель (патч-корд) самому. Причина может быть разная — лень идти в магазин или нет желание платить деньги за то что можешь сделать сам. В любом случае при наличии инструмента и прямых рук обжать кабель (обжать витую пару) не сложно.
Для тех кто любит читать — ниже приведу краткий мануал.
Что нам понадобится: 1. Кабель UTP cat 5 (сетевой, пятой категории) он же — витая пара. Его вы можете приобрести в любом компьютерном магазине или на радиоэлектронном рынке.
Чтобы избежать проблем с сетью из-за некачественного кабеля — лучше на нем не экономить
Обращайте внимание при покупке, чтобы цвета внутренних жил кабеля легко распознавалась. Он бывает двух типов — 8 жил и 4 жилы
Кабель лучше брать восьмижильный и мягкий — работать с ним значительно проще.
2. Коннектор RJ-45 — в основном продаются в упаковках по 50 и 100 штук, но на радиорынке бывает продают и в поштучно.3. Обжимной инструмент Хорошая модель имеет пару ножниц для резки кабеля и лезвия для снятия изоляции, также не лишним является обжим коннекторов RJ-11.

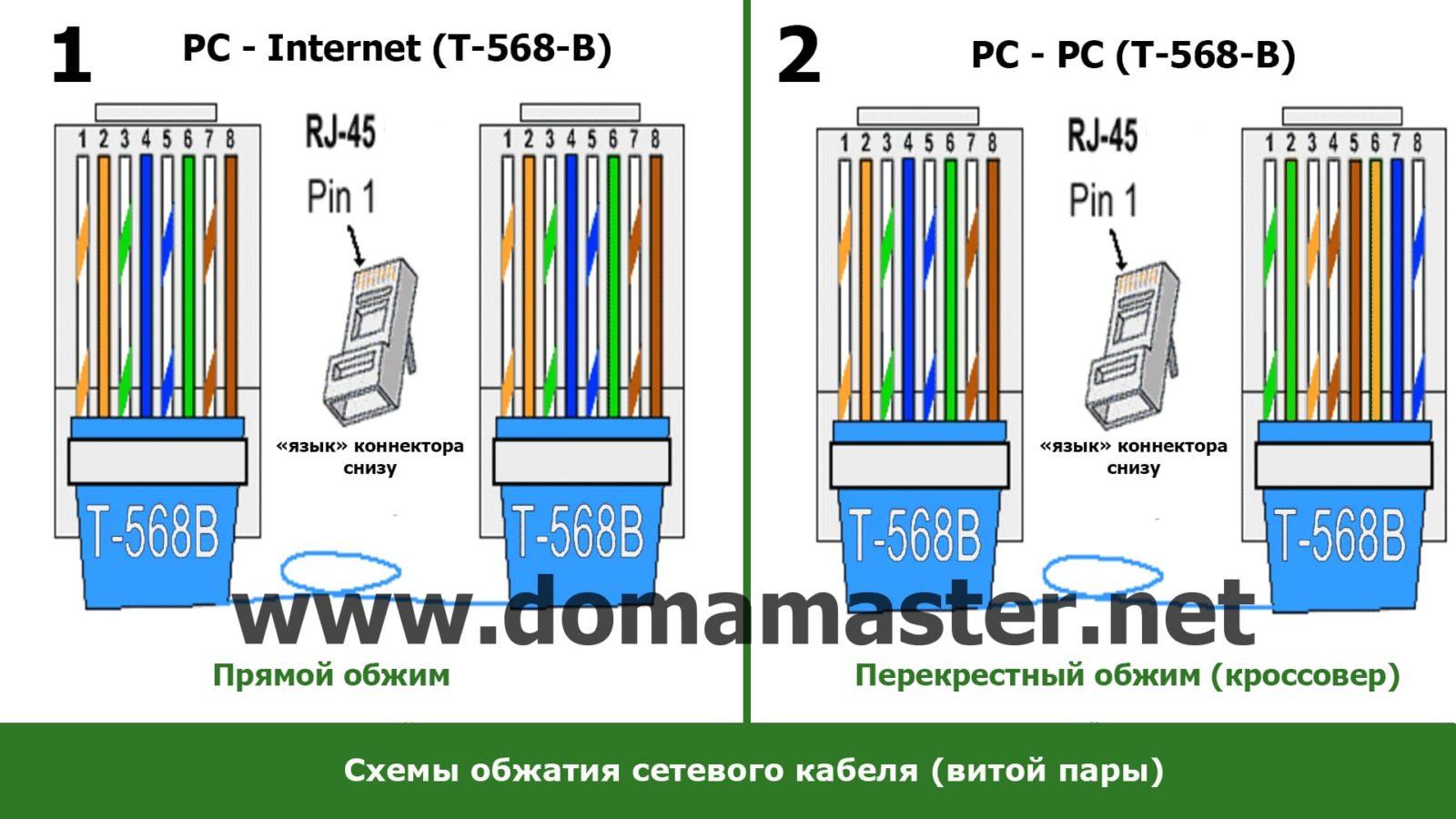

Какой тип соединение вам нужен? Существуют два типа обжима сетевого кабеля, обычно используемые в компьютерных сетях — нуль-хабный (он же Cross-over ) и прямой (Straight-through).
нуль-хабный тип — Cross-over — используется для соединения двух компьютеров через сетевые карты, напрямую, т.е. не используется ни хаб,ни свитч, ни коммутатор. Таким образом вы можете подключить только два компьютера одновременно, для подключения трех и более потребуется дополнительное сетевое устройство.
Прямой тип — Straight-through — передаёт сигнал напрямую из одного конца в другой, и используется для различных видов соединений (компьютер — хаб, компьютер — DSL/ISDN/кабельный модем, и т.п.).
Разобравшись с типом соединения — переходим к заделке кабеля. В разъём RJ45 кабель надо вставлять в соответствии с цветовой схемой.
Если вам нужен простой прямой патч-корд — обжать кабель (обжать витую пару) надо по одной и той же цветовой схеме с обоих концов. При это по какой из двух — без разницы — главное чтобы они совпадали. Если же нужен кросс-оверный (нуль-хаб) кабель — обжимать нужно один конец по схеме слева а другой — по схеме справа.
Последовательность действий:
— Снимаем изоляцию с сетевого кабеля. При зачистке кабеля, расплетение витых пар не должно превышать 12,5 мм., поэтому зачищать лучше всего на 2-2,5 см. Изоляцию с каждого из проводов снимать не нужно.
— Расплетаем жилы, выравниваем их и выставляем их в порядке, соответствующем цветовой схеме.
— Коннектор надо держать пластиковым фиксатором от себя вниз.
— Отсортированные и выровненные жилы в коннектор надо вставлять аккуратно и по направляющим до упора. Изоляция должна заходить в коннектор — иначе при активном использовании есть риск его оторвать. Перед обжимом витой пары ещё раз внимательно осмотрите кабель с коннектором. Все жилы должны быть заправлены ровно и без изгибов.
— Вставляем коннектор в разъём кримпера и зажимаем до упора.
Витая пара обжата, патч-корд готов к употреблению!
Как обжать витую пару (распиновка интернет-кабеля)
Для обжима витой пары используются:
коннекторы — прозрачные пластиковые переходники RJ45, которые позволяют вставить кабель в компьютер;
обжимные клещи, которые ещё называют кримпером — инструмент с лезвиями для зачистки изоляции и гнёздами для обеспечения хорошего контакта с проводником.

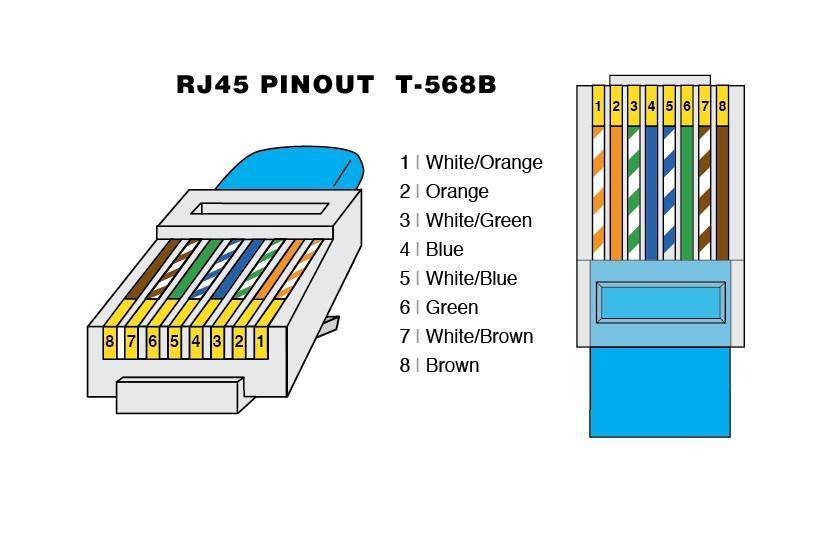

Цветовые схемы распиновки
Существует две основные схемы, по которым можно обжать витую пару: прямая и перекрёстная.
Они отличаются между собой по способу расположения жил кабеля (цветовая схема распиновки). В первом случае на обоих концах провода жилы располагаются в одинаковой последовательности:
- бело-оранжевый;
- оранжевый;
- бело-зелёный;
- синий;
- бело-синий;
- зелёный;
- бело-коричневый;
коричневый.
Такой способ применяется чаще всего, например, когда нужно обжать кабель для соединения разных по назначению устройств (компьютера, ноутбука, телевизора и т. д.) с роутером или модемом.
При необходимости перекрёстной распиновки жилы кабеля в первом коннекторе имеют такую же последовательность, как и в предыдущем случае, а на втором располагаются по такой цветовой схеме:
- бело-зелёный;
- зелёный;
- бело-оранжевый;
- синий;
- бело-синий;
- оранжевый;
- бело-коричневый;
коричневый.
Перекрёстный обжим используется при соединении одинаковых по назначению устройств, например, двух компьютеров или роутеров. Но сегодня он почти не применяется, так как современные сетевые карты и маршрутизаторы умеют автоматически определять схему обжима кабеля и подстраиваться под неё.
Инструкция по обжиму кримпером
Обжать витую пару совсем несложно:
- Подготовьте кабель, коннектор RJ45 и обжимной инструмент.
Освободите кабель от наружной обмотки приблизительно на 2–3 сантиметра от края. Для этого можно воспользоваться кримпером: в нём предусмотрены специальные ножи.
Раскрутите и выровняйте парные проводки витой пары. Расположите их в правильной последовательности в соответствии с выбранной схемой обжима. Приложите кабель к коннектору и отрежьте лишнее. Открытые провода нужно оставить на такую длину, чтобы в нижнюю часть разъёма зашёл кабель в оболочке.
Обрежьте излишне длинные проводки с помощью кримпера.
Вставьте все жилы кабеля в коннектор до самого конца.
Обожмите витую пару с помощью кримпера. Для этого вставьте разъём в его гнездо до щелчка и несколько раз сожмите ручки инструмента.
Я не раз самостоятельно обжимала витую пару дома и на работе. Сделать это с помощью специального инструмента очень легко, главное — правильно расположить проводки по цвету. А вот обрезать наружную оболочку кабеля кримпером нужно аккуратно. Мой опыт показывает, что если приложить лишние усилия, то перерезается не только внешняя изоляция, но и внутренние жилы.
После обжатия витой пары наружная обмотка должна частично входить в коннектор. Если жилы кабеля выглядывают из разъёма, то обжим нужно провести заново.
Наружная оболочка кабеля должна частично заходить в разъём
Инструкция по обжиму отвёрткой
Обжать кабель можно не только с помощью специального инструмента, но и обычной отвёрткой. Этот способ более трудоёмок, а вероятность некачественного результата выше. Но он будет единственно возможным для тех, у кого под рукой нет кримпера. Для выполнения работы понадобятся:
- витая пара;
- коннектор RJ45;
- нож для зачистки обмотки;
- кусачки, чтобы подровнять провода;
плоская отвёртка.
Обжимать кабель нужно следующим образом:
- Подготовьте витую пару таким же образом, как и при обжиме клещами.
- Вставьте проводники в разъём.
Отвёрткой поочерёдно вдавите каждый нож коннектора, чтобы он прорезал обмотку жил кабеля и соприкоснулся с медным проводником.
- Проверьте результат.
Видео: как обжать витую пару отвёрткой — наглядная инструкция
Обжим четырёхжильной витой пары
Помимо восьмижильной витой пары есть и четырёхжильная. Она используется реже, потому что обеспечивает скорость передачи данных не более 100 Мбит/с (на стандартном кабеле скорость может достигать 1000 Мбит/с). Но такой кабель дешевле, поэтому он активно используется в небольших сетях с малыми и средними объёмами информации.
Процесс обжима четырёхжильной витой пары такой же, как и восьмижильной: используются такие же коннекторы и обжимные клещи. Но при этом в разъёме задействуется только часть контактов, а именно 1, 2, 3 и 6, а остальные остаются пустыми.
Цветовые обозначения проводников в четырёхжильной витой паре могут быть разными, но чаще всего встречаются два варианта:
- Бело-оранжевый, оранжевый, бело-синий, синий.
- Бело-оранжевый, оранжевый, бело-зелёный, зелёный.
В первый и второй контакты всегда вставляются бело-оранжевая и оранжевая жилы соответственно. А в третьем и шестом будут либо синие, либо зелёные провода.
Теория обжима
И вот мы уже подбираемся к процедуре обжима. Но нужно еще кое что прояснить, последний рубеж.

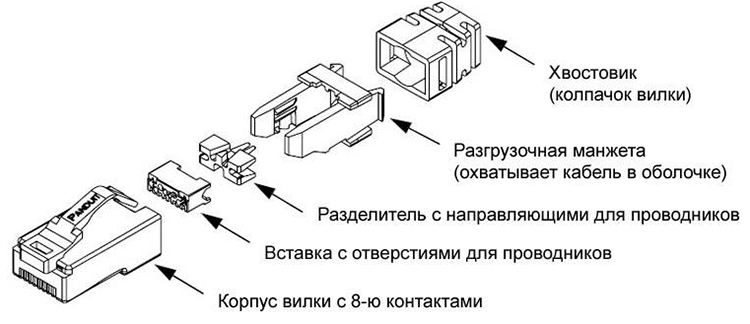

Все вы видели коннектор на конце витой пары, который еще идет в сетевой разъем сетевой карты или роутера. Этот штекер имеет специальную маркировку. Тот который применяется в основном сейчас в домашней локальной сети – RG-45. Немного об устройстве коннектора и соединении.
- Витая пара устанавливается в разъем коннектора.
- Провода витой пары разводятся по специальным желобам в коннекторе.
- Контактный механизм коннектора – ножи. В магазинном состоянии – разведены, давая дорожку для проводов кабеля.
- При обжатии дают давление на ножи, а они прорезают оболочку и обеспечивают плотный контакт с жилами провода.
- С другой стороны остаются открытые контакты ножей – они то и обеспечивают соединение с сетевым адаптером при подключении.
Вот картинка, как работают ножи:
А вот коннектор в увеличенном виде (тот самый наконечник провода или «джек»):
Такое соединение надежно и отлично передает сигнал. Но новички на первых порах могут недожать – и соединения либо не будет, либо оно будет установлено на низкой скорости (это одна из причин снижения скорости в сети). Лучший способ исправить – прожать еще раз сильнее, или же переобжать заново. На практике у нас в вузе эта процедура получилась далеко не с первого раза у каждого – так что все с чего-то начинают.
Wi-Fi вызывает рак?
По нашей статистике на этот вопрос правильный ответ знают лишь 7% пользователейДА НЕТ Ответить

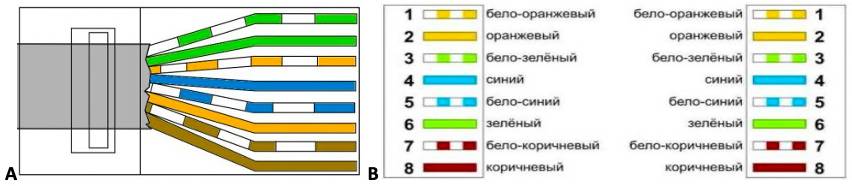

Схемы обжимки и маркировка витой пары
При обжиме 8-жильной витой пары обязательно учитывайте маркировку проводов. Каждому соединению обязательно соответствует определенная цветовая гамма, которая требует плотного прилегания. В противном случае сигнал не пройдет и сеть не будет работать.
Ленивая обжимка 2 пар
В рассмотренном варианте используется прямая обжимка кабеля, в котором задействовано 8, а всего 4 жилы. Поэтому этот метод получил свое название от тех, кто не хочет возиться со всеми своими венами. Однако такое подключение подходит только для низкоскоростных сетей.
Такой обжим на данный момент не рекомендуется использовать. Дело в том, что скорость интернета постоянно растет, оборудование совершенствуется, и 4-проводная схема перестает работать в новых условиях. Поэтому рано или поздно вам придется переходить на стандартную схему. Если сеть изначально была проложена 8-жильным кабелем, то остается только обжать разъемы RJ по-новому и все заработает. Но если сеть была оснащена четырехжильным кабелем, то его придется полностью менять и перемещать.
Распиновка для локальной сети в которой больше 2х компьютеров
При использовании разъемов RJ 45 распиновка для подключения более двух компьютеров к сети соответствует стандартной схеме. Все жилы разматываются и укладываются сверху вниз или слева направо, как показано на рисунке.
Проводники выравниваются, обрезаются, а затем обжимаются. После этого каждый разъем для витой пары вставляется в свою розетку.
Прямая распиновка маркируется как 568B
Для подключения концентратора, маршрутизатора или коммутатора к компьютеру требуется прямое соединение. Этот метод более популярен в России. Он обозначен в виде 568 В и разводка ведется по обычной схеме, начиная с бело-оранжевого проводника и заканчивая коричневым. Обжим здесь прямой, так как провода на обоих разъемах расположены одинаково.

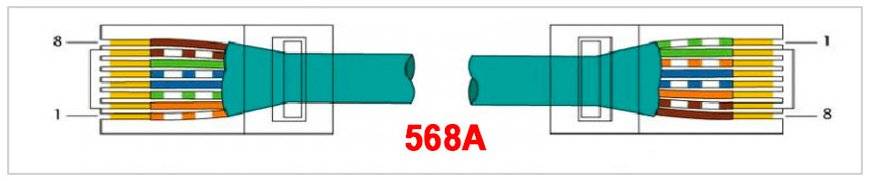

Перекрестная распиновка Crossover маркируется как 568A
Еще один способ обжать витую пару. Например, два компьютера используются для подключения устройств одного типа, схемы кроссовера или кроссовера с маркировкой 568A. В этом случае первая вилка подключается по обычной схеме, а вторая – с заменой оранжевого и бело-оранжевого проводов на зеленые и бело-зеленые жилы. Проводники поменяны местами, поэтому схема и получила такое название.
Прямой обжим с 4 жильной витой пары двухпарный провод
4-жильный кабель используется для низкоскоростной внутренней установки. При больших объемах можно сэкономить значительные средства, так как такой кабель намного дешевле обычного кабеля витой пары на 8 жил. Опрессовка выполняется в последовательности, показанной на рисунке.
Однако использование таких сетей имеет ряд ограничений, в основном по скорости. Также устройство не может быть запитано при необходимости.

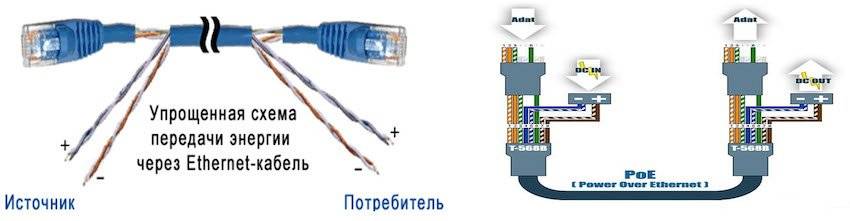

Схема обжатия витой пары RJ 45 с POE стандарт IEEE 802 3AF
Эта схема, выполненная с использованием технологии PoE, позволяет не только передавать информационные сигналы, но и обеспечивать питание маршрутизаторов, коммутаторов, адаптеров и других устройств. Например, при подключении камер отдельный шнур питания не требуется. Таким образом, разъем совмещает сразу две функции – передачу данных и питание устройства. Напряжение в этой распиновке проходит по синему и коричневому проводникам.
категорически запрещается использовать витую пару для подачи 220 вольт, так как это может привести к непредсказуемым последствиям. Дело в том, что сечение кабеля в сети составляет всего 0,51 мм2 и рассчитан на ток до 1,5 А. При необходимости увеличения силы тока два проводника подключаются параллельно, и при этом индикатор поднимается до 3А.
Перекрестной схемой обжимайте для скорости прокачки 1 гбит/с
Схема подключения используется в высокоскоростных сетях до 1 Гбит / с. Обжимаем восемь проводов в последовательности, показанной на рисунке.

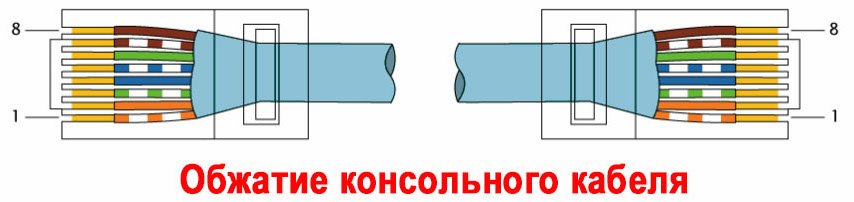

Схема обжатия консольного кабеля Rollover Cable
Каждый конец в этом соединении обжимается и зеркально отражается друг от друга. Эта схема используется для настройки коммутатора или маршрутизатора с помощью компьютера.
Как обжать кабель RJ-45 правильно?
Существуют различные способы обжатия кабеля RJ-45, среди которых есть и обжим разъема без специальных плоскогубцев, с помощью обычной отвертки с плоской головкой.
Но мы рассмотрим, как грамотно сделать надежный и функциональный рабочий коммутационный кабель, не отличающийся по характеристикам от покупных моделей.
Подбор и подготовка инструментов
Имея под рукой ряд специальных инструментов, гораздо проще выполнить этапы обжима соединительного кабеля. Конечно, вам нужно будет заложить определенную сумму на покупку гибочного станка, стриппера, тестера или кроссовера, но если вы купите качественный инструмент, его хватит на годы.
Основными из перечисленных инструментов являются плоскогубцы и тестер — это минимальный набор, необходимый для правильной распиновки и обжима витой пары.
Приобретая плоскогубцы, необходимо проверить их качество и желательно предварительно протестировать инструмент. Некоторые закаточные машины поставляются с лезвиями, которые можно использовать для зачистки вен.
Пошаговая инструкция по обжимке
Для изготовления патч-кабеля потребуется подготовить материалы: кабели и разъемы, вооружиться инструментом и выбрать схему распиновки в зависимости от того, какие устройства будут подключать готовый кабель.
Список материалов:
- участок витой пары длиной не более 100 м — согласно распиновке Ethernet это максимальная длина стандартов для домашнего использования;
- на один кабель: два разъема RJ-45 (их маркировка 8P8C);
- набор инструментов: загиб, съемник, тестер.
Чаще всего для подключения ПК к сетевому устройству нужен кабель, поэтому запоминаем схему прямого обжима и для надежности просто кладем его на видное место, чтобы при разводке проводов он был у нас перед глазами.
Готовую цветовую схему можно найти в Интернете и распечатать на листе бумаги — зрительное восприятие способствует запоминанию и в будущем уже не понадобится
Не забывайте, что типы A и B отличаются только расположением оранжевых и зеленых завитков; можно использовать оба варианта.
Пошаговая инструкция:
- Шаг 1 — Отрежьте кусок кабеля по метрам, без запаса, но достаточной длины с помощью кусачков или щипцов.
- Шаг 2: Отводим от торца на 2-4см, делаем на внешней изоляции круговой надрез с помощью стриппера, затем аккуратно снимаем его.
- Шаг 3 — Жилы скручиваются попарно, поэтому перед обжимом разворачиваем все пары, выпрямляем жилы и распределяем их по выбранной схеме. Кроме проводников под оболочкой спрятана нейлоновая нить — ее просто нужно оттянуть назад.
- Шаг 4: Обрежьте проводники. Для этого отводим от края внешней изоляции 1,0-1,3 см и обрезаем провода плоскогубцами строго перпендикулярно оси витой пары. Убедитесь, что цветные концы одинаковой длины.
- Шаг 5: Вставьте провода в разъем и вставьте их до упора.
- Шаг 6 — Обжим: вставьте разъем с проводниками в нужный обжимной разъем (обозначенный 8P) и затяните ручки плоскогубцев. Слышен щелчок.
- Шаг 7 — проверяем надежность крепления — кабель легко выдергиваем, как будто пытаясь вытащить жилы из разъема. При правильной обжатии проводники сидят плотно.
- Шаг 8: Давайте проверим работоспособность готового патч-кабеля. Вставляем разъемы в гнезда тестера, включаем прибор и следим за индикацией. Если все в порядке, индикаторы попарно загорятся зеленым. Если индикации нет или загорелся красный свет, процедуру нужно будет повторить.
Рука пакуется быстро — после нескольких независимых складок. Навык обжима пригодится при переезде в новую квартиру, где сетевые кабели спрятаны в плинтусах или вшиты в стены и вставлены в розетки компьютеров.
Вам не нужно беспокоиться о том, будет ли кабель слишком длинным или слишком коротким — вы всегда можете обжать патч-кабель до нужной длины. Если шнур питания внезапно обгрызется собакой или просто погнут, ремонт можно будет провести незамедлительно.
Вам также может быть интересно узнать, как подключить друг к другу витую пару, для этого перейдите по этой ссылке.
Обжимаем кабель своими руками
Возьмите обжимной инструмент и два коннектора RJ45.
Отмерьте нужную длину будущего кабеля, и обрежьте его, с небольшим запасом.
Теперь на конце кабеля, сделайте небольшой надрез на защитной оболочке, и обрежьте ее. Вам нужно освободить 2-3 сантиметра жил. Их мы разматываем.
После этого, с каждой из жил мы снимаем около 2 сантиментов защитного слоя. Для этого надрезаем его ножницами, ножом или специальным инструментом, и стягиваем. В итоге мы должны получить 8-ь готовых очищенных медных жил в кабеле.
Теперь мы берем коннектор RJ-45, защелкой от себя и контактами вверх. Номера контактов в таком положении будем считать слева направо.
Оставляем его в таком положении, и выбираем необходимый вариант обжимки кабеля из тех, которые представлены выше. Теперь на основе схемы, вам следует подсоединить все жилы в соответствующие гнезда коннектора.
При этом убедитесь, что каждая жила определенного цвета, соответствует своему месту, на основе выбранной схемы распайки. Вставляйте их в гнезда до самого конца. Когда закончите, поместите джек RJ-45 со вставленными жилами в обжимной инструмент, и зафиксируйте его. Таким образом вы сделаете сетевой кабель с разъемом RJ-45.
Проделайте те же действия для другого конца кабеля. После того, как обжимка RJ-45 будет завершена, проверьте кабель в действии.
Видео к статье :
Еще важно знать особенности монтажа проводов для вилки RJ 45 на 4 жилы
Монтаж проводов для вилки RJ45 на 4 жилы
Для пользователя проводного Интернета, столкнувшегося с необходимостью изменения места расположения компьютера, важен вопрос о том, как обжать и затем зафиксировать вилку RJ45 на 4 провода. Компьютеру, работающему с локальной сетью и Интернетом со скоростями 10 и 100 Мбит/c (обычный и т.н. быстрый или Fast Ethernet, соответственно) для передачи информации необходимо только две пары. Такая особенность, показанная на схеме, позволяет применять при организации домашнего Интернета удобные 2-парные линейные кабели с аналогичными шнурами, выполняя обжим вилок RJ45 всего на 2 пары.
Стандарты офисных информационных систем не разрешают применение двухпарной схемы. Этот запрет не охватывает домашние сети. Целесообразность перехода определяется экономичностью, лучшими массогабаритными показателями кабеля, простотой исполнения.
2-парная схема разводки
Посмотрите на картинку, где показана 2-парная схема разводки, отличающаяся от 4-парной только меньшим количеством проводов. Достоинство схемы: с ней проще работать. недостаток: при оконечивании вилками 2-парного кабеля сложнее попасть подключаемыми проводами в направляющие каналы.

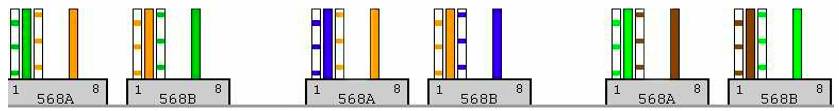

Обжим по схемам 568А и 568В две пары RJ45
Посмотрите на картинку. На ней приведен ответ на два вопроса. Первый из них о том, как обжать по схемам 568А и 568В две пары RJ45. Разница в том, что совместно с оранжевой используется синяя или зеленая пара. Второй: как корректно обжать вилку RJ45 на 4 провода. Технология и раскладка одинаковы, только сокращается количество подключаемых проводов.
Стандартные схемы обжима
Распиновка RJ 45 и последующая процедура обжатия витой пары выполняется в соответствии с международным стандартом EIA / TIA-568. Именно эти требования используются при установке внутренних сетей. Схема обжима витой пары подбирается под параметры сети и самого кабеля.
известно, что каждый разъем находится в прозрачном пластиковом корпусе, что наглядно демонстрирует порядок расположения проводов. Если эта последовательность не будет соблюдена, соединение не будет установлено, и переключение будет прервано. Подключение витой пары независимо от количества жил можно осуществить несколькими способами. Основные — прямые или перекрестные, схемы А или Б.
Инструменты и материалы
лучше всего начать с подготовки всего. Для работы вам понадобятся:
- канцелярский или обыкновенный нож;
- складное устройство;
- непосредственно кабель (кусок необходимой длины с запасом по 10 см с каждой стороны) и разъемы RJ45.
Вариант – 1: Прямой 8 проводниковый кабель
Этот метод незаменим для прямого подключения компьютеров, ноутбуков и другого оборудования к маршрутизатору или коммутатору. Здесь обжим на каждом конце будет одинаковым, отсюда и название этого метода.
Подключение может производиться по типу А или В. В РФ принято использовать тип В, где распиновка витой пары начинается бело-оранжевым проводом и оканчивается коричневым.
В Европе и США в сетях используется тип А, в котором тоже 8 нитей, только бело-оранжевые и оранжевые жилки заменены бело-зелеными и зелеными прожилками.
Эти два метода полностью функциональны, качество передаваемой информации от них не зависит. В любом случае самое главное — соблюдать последовательность окрашенных ниток.
Вариант – 2: 8 проводниковый кроссовер
Кроссовер представляет собой разновидность RJ на витой паре с перекрестным сжатием. Метод используется, когда два компьютера подключены друг к другу. Аналогичным образом подключаются концентраторы, которые являются обычными концентраторами, которые переключают оборудование.
Метод кроссовера постепенно устаревает. Все современные устройства могут автоматически определять тип сетевого кабеля и, в зависимости от распиновки, самостоятельно изменять подаваемый сигнал. Эта технология называется auto-MDIX. Многие домашние устройства продолжают следовать этому шаблону, и перекрестное сжатие еще не потеряло своей актуальности.

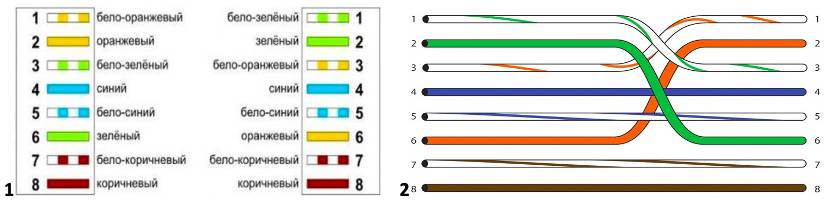

Перекрестная разводка также выполняется по вариантам А и Б. На рисунке 1 показан порядок обжима жил в высокоскоростных сетях. Слева схема B, где сигнал идет в обоих направлениях по всем 8 жилам. Тип A отображается справа, где бело-оранжевый и оранжевый провода поменялись местами с бело-зелеными и зелеными проводами.
На рисунке 2 представлена схема низкоскоростного подключения. При варианте B витки сине-белого и синего, а также бело-коричневого и коричневого цветов соединяются напрямую, без пересечения. Схема зеркал типа A B.
Вариант – 3: Прямой 4 проводниковый кабель
Если разводка контактов высокоскоростного Ethernet выполняется только с помощью 8-проводного кабеля, 4-проводной кабель RJ 45 можно обжать для низкоскоростных сетей.
Для подключения используются самые распространенные пары: бело-оранжевый и оранжевый проводники и бело-зеленый и зеленый проводники (Вариант — левый). Если основные проводники не работают, можно использовать две другие пары (опция — правая). Для этого нарезают разъем rj 45 и на его место устанавливают новый с проводами разного цвета.
Вариант – 4: 4 проводниковый кроссовер
Поперечный обжим 4-жильной витой пары позволяет использовать скрутку любого цвета. Чаще всего используются провода зеленого и оранжевого цвета. Этот способ используется очень редко, в основном для подключения старых компьютеров в домашние сети.
Порядок проводов при обжимке сетевого кабеля
Разбираясь, как обжать провод для интернета, многие пользователи сталкиваются с такими понятиями, как «Тип А» и «Тип В». Что это такое? Всего лишь порядок подключения проводов к пинам коннектора. Схематично разница между ними определяется положением цветных проводков. Фактически меняются местами оранжевые и зеленые жилы
На качество передачи информации разные типы никак не влияют, важно лишь соблюсти единый стандарт. Для России обычно принят тип В, для Штатов – тип А. Реально выяснить, как тип использован в подключении, можно при внимательном осмотре коннектора (если он прозрачный) или после консультации с представителями интернет-провайдера
Реально выяснить, как тип использован в подключении, можно при внимательном осмотре коннектора (если он прозрачный) или после консультации с представителями интернет-провайдера.
Как облегчить монтаж витой пары: секреты из практики
Следует отметить еще несколько тонкостей разводки витой пары:
Чтобы отмерить 1 метр кабеля, не нужно искать на нем отметки. Длина 1 метр — это расстояние от кончиков пальцев до противоположного плеча по линии груди человека среднего роста.
Оболочка кабеля должна входить в разъем и обжиматься. Это помогает избежать случайного отсоединения разъема. Если вы сняли слишком много скорлупы, попробуйте растянуть оставшуюся часть
Обратите внимание, что это не всегда работает с кабелями с толстой оболочкой.
После установки разъема для витой пары убедитесь, что все кабели полностью вставлены в разъем. Расстояния приводят к плохому контакту.
Используйте тестеры для витой пары, чтобы проверить качество установки разъема
Часто бывает достаточно более простых моделей. Самые современные устройства позволяют собрать как можно больше информации и даже составить небольшой отчет.
Тестер LAN на витой паре: усовершенствованная модель софтинга
- Если ситуация требует соединения жил кабеля с помощью скотчлоков на витой паре, рекомендуется запастись специальным инструментом — обжимом кнопочного разъема. В отличие от плоскогубцев они не повреждают разъемы и значительно ускоряют установку скотча.
- При обжатии кабеля FTP / STP с экранированными коннекторами витой пары рекомендуется сначала подготовить провода к установке, как для кабеля UTP, а затем отрезать другую часть оболочки и обжать экран целиком.
- Помните, что хотя сечение витой пары составляет около 0,5 мм, ее использование в качестве проводника разрешено только в слаботочных системах. Категорически запрещается использовать кабель витой пары для питания активного оборудования.
Набор инструментов для витой пары
И последнее. Если вам часто приходится работать с медным плетеным кабелем, соберите свой набор инструментов или возьмите готовый набор инструментов для системного администратора. Вы можете взять готовый или собрать составные части комплекта на свое усмотрение.
Методы обжатия
В кабеле для интернета используется витая пара, которая состоит из 8 жил (или меньше — 4). Поэтому необходимо применять особые методы соединения (желательно со специальным оборудованием), поскольку, если контакт будет некачественный, то работа с интернетом станет недоступной.
Для проведения операции желательно использовать специальный обжиматель для гнезд интернет разъема RJ-45. Также можно использовать специальные клещи, которые называются «обжимкой». В экстренных ситуациях знатоки могут воспользоваться и обычной плоской отверткой или плоскогубцами, но такая процедура будет являться одной из самых ненадежных (есть риск повредить кабель и сам штекер).
С помощью клещей можно не только проводить вышеописанную операцию, но также очищать изоляцию, откусывать лишний кабель, или ровнять провода перед обжимкой.
Если специального устройства нет, то, как уже было сказано выше, можно использовать и «домашний метод» обжимки — применив отвертку и нож:
- аккуратно зачистить кабель, не повредив его;
- поставить жилы в коннектор по нужной схеме;
- надавить на каждый контакт поочередно, проведя таким образом фиксацию.
Домашний метод имеет ряд недостатков, например, отвёртка будет постоянно соскальзывать, и есть вероятность повредить провод.
Для проведения операции также можно использовать метод с плоскогубцами. Но проводить такую операцию очень неудобно, поскольку можно повредить пластмассовый корпус коннектора. Требуется проводить обжим с каждой стороны кабеля. Если в середине несколько поводков не будут прижиматься полностью, то желательно вернуться к методу с отвёрткой.
Теория обжима интернет-кабеля
Процедура установки разъёма на кабель многооперационная, и надо правильно выполнять каждую операцию и их порядок.
Что такое интернет-кабель
Интернет-кабель имеет и другое, более обобщающее название, – сетевой кабель. Он используется в качестве кабельной проводки при передаче информационных сигналов на большие расстояния, связывает отдельные компьютеры с главным сетевым (майн-фреймом). В домашней вычислительной сети таким кабелем связывают все устройства: домашние компьютеры, роутеры, принтеры и др.
ФОТО: ae04.alicdn.comКоннектор на конце кабеля
Интернет-кабель состоит из двух или четырех пар перевитых между собой проводов. Каждый провод имеет собственную изоляцию и может быть многожильным или одножильным. Первый тип – это более гибкие провода, ими соединяют устройства, которые часто перемещают с места на место. Одножильный провод более жёсткий, такими кабелями подключают неподвижные розетки.
Провода могут иметь либо общий двойной экран из фольги и медной оплётки, либо общий экран из фольги и экраны для каждой пары свитых проводов, либо только экраны для пар.
ФОТО: skr.shКабель для соединения устройств вычислительной техники
Вместо проводного кабеля для дальней связи может быть использован оптоволоконный кабель или даже радиоканал. Но всё равно в сети будут присутствовать и проводные связи, которым нужны кабели с разъёмами.
Что такое обжим витой пары
Обжим витой пары – это процедура, целью которой является закрепление специального разъёма – 8-контактного коннектора 8P8C на конце кабеля. Эта процедура многооперационная. Поочерёдно производится удаление экранов и изоляции на концах кабеля, раскладка проводов в соответствии с цветовой схемой, выравнивание концов проводов и подравнивание их длины, вставление проводов в каналы в коннекторе и продавливание каналов коннектора для получения хорошего контакта с жилой кабеля. После выполнения этих операций коннектор моно вставлять в соответствующее гнездо на вычислительном устройстве.
Конструкция коннектора для сетевого кабеля
Коннектор известен под двумя символами – RJ 45 и 8Р8С. Он состоит из прозрачного пластикового корпуса с фиксированной защёлкой, крепёжной обжимной планки, контактов из латуни или бронзы. В корпус встроены специальные контактные ножи с золотистым напылением. Их количество зависит от типа кабеля. Кроме этого, в коннекторе имеются элементы для надёжной фиксации шнура и предотвращения разрыва контактов.
Во входные отверстия корпуса заводятся в определённом порядке жилы. Часть внешней оболочки тоже должна войти в корпус коннектора для большей прочности соединения. После этих действий корпус коннектора вводится в пресс-клещи и ручки клещей зажимаются.
ФОТО: sp-ao.shortpixel.aiКонструкция коннектора для сетевого кабеля
