Ремонт статора перфоратора Макита

Подключение кнопки

Несмотря на сложность процесса по замене кнопки ее можно выполнить своими руками

При этом важно соблюдать определенные правила. К примеру, необходимо помнить, что неаккуратное открытие корпуса часто влечет за собой выпадение некоторых деталей

Если этого не избежать, сборка устройства окажется достаточно сложной.

Чтобы открыть дрель, необходимо очень плавно поднять крышку, а затем отметить точки расположения различных элементов устройства на бумаге. Ремонт кнопки осуществляется следующим образом:

• Сначала необходимо подцепить фиксаторы кожуха, и стянуть их.
• Каждая клемма, на которой имеется нагар или ржавчина, должна быть очищена. Для этой цели используют наждачную бумагу или спирт.
• После этого необходимо заново собрать инструмент таким образом, чтобы все элементы устройства остались на своем месте. Затем нужно проверить работоспособность дрели.
• Нередко причиной поломки становится истирание рабочей поверхности под реостатом. Лучше им не заниматься – проще приобрести новый. Такая деталь отличается высокой сложностью.

Многие владельцы электрических дрелей с реверсом интересуются, где можно найти такую схему. Прежде всего, ее следует поискать в инструкции к инструменту. Однако если таких данных нет, придется спросить совета у профессионала или скачать руководство в интернете. Инструкции ко многим дрелям находятся на сайте производителя.

Дрель не включается что делать

При подключении в сеть наблюдается отсутствие признаков жизни инструмента. С таким явлением приходилось сталкиваться не раз мастерам с опытом, но что делать, если такое явление случается впервые? Разобрать, провести диагностику и отремонтировать дрель. Поиск неисправности, когда не включается дрель, начинается с выявления наличия напряжения в сети. Банально, но факт — часто причиной неработоспособности инструмента является отсутствие напряжения в сети. Причинами этого может быть плановый ремонт на трансформаторной подстанции, срабатывание автоматических выключателей или повреждение кабеля питания розетки. Возьмите мультиметр, и измерьте напряжение в сети.

Если розетка исправна, то следующий подозреваемый на неисправность — это сетевой кабель. Да, он тоже не вечный, и может повредится в процессе эксплуатации инструмента. Не пытайтесь найти поломку визуально, так как это впустую потраченное время. Возьмите тестер, и включив режим прозвонки, проверьте целостность обоих жил. Для этого необходимо разобрать корпус, и поочередно касаться одним щупом к контакту на вилке, а вторым к проводу, подключенному к кнопке. Исправными являются жилы, когда прибор «пищит».

Электродрель — вспомним конструкцию инструмента

Электрической дрелью называется такой вид инструмента, который предназначен для сверления разных видов материалов, в том числе бетона и железобетона. Только для этого понадобится использовать инструмент с функцией ударного сверления или ударную дрель. Как устроен инструмент, можно узнать, если разобрать его. Коротко о конструкции электродрели советского и зарубежного производства, описано ниже.

Надо отметить, что конструкция современных дрелей отечественного и зарубежного производства отличается от устройства советских инструментов. Только это незначительные отличия, которые заключаются в отсутствии реверса на электродрели, а также ударного сверления. Итак, конструктивно электрическая дрель состоит из двух основных частей — электрической и механической. В основу механической части входят такие конструктивные элементы:

1. Редуктор — набор шестерней, за счет которых происходит снижение скорости и увеличение силы момента от вала электродвигателя
2. Патрон — исполнительный орган, который предназначен для закрепления рабочих насадок
3. Подшипники — опорные механизмы валов и осей, обеспечивающие их вращение
4. Ударный механизм — в электрических ударных дрелях это устройство является частью редуктора

Электрическая составляющая любой сетевой электродрели состоит из следующих элементов:

• Двигатель коллекторного типа, состоящий из статора (неподвижная часть), ротора или якоря (подвижной части) и коллектора (медные пластины или ламели, по которым ток подается на обмотку якоря)
• Графитовые или угольные щетки — передаточное устройство, через которое происходит передача тока на обмотку ротора. Щетки являются расходным материалом, и когда они искрят, то это говорит об их износе
• Кнопка пуска — в зависимости от модели электрической дрели, выключатели бывают обычными и со встроенным регулятором оборотов
• Кнопка реверса — на советских дрелях такие устройства отсутствуют. Это механизм смены полярности, посредством которого происходит изменение направления вращения патрона инструмента. Устанавливается отдельно или встраивается в кнопку пуска
• Ферритовое кольцо — это элемент (фильтр), посредством которого происходит сглаживание помех в сети
• Конденсатор — фильтрующий элемент, не допускающий попадание помех в сеть
• Сетевой провод — связующее звено между электрической розеткой и инструментом

Выше на фото представлена конструкция дрели с основными узлами. Рано или поздно возникает необходимость произвести ремонт дрели по причине выхода из строя отдельных ее узлов и механизмов. Для этого требуется изначально произвести осмотр инструмента, выявить причину неисправности, и устранить ее. Более подробно о том, какие виды поломок дрелей бывают, как их выявить и устранить, описано в материале.

Это интересно! На старых советских дрелях отсутствует механизм реверса и электронный регулятор оборотов. Вместо электронного регулятора используется механический, состоящий из шестерней разного диаметра и количества зубьев. Такой способ регулировки является более надежным, так как понижение скорости не влияет на мощность. Однако такой способ регулировки скорости является дорогим, так как требует дополнительного использования пары шестеренок. При износе одной пары шестерней, можно продолжить пользоваться инструментом. Ниже приведены фото, на которых видна конструкция механического регулятора скорости старой советской дрели.

Устройство перфоратора

Независимо от функций и конструкций перфораторы имеют аналогичные основные элементы.

Устройство простого перфоратора с сетевым приводом

Устройство простого перфоратора

У бочкового перфоратора те же основные узлы.

Устройство бочкового перфоратора с сетевым приводом

У бочкового перфораторатакие же основные узлы

Ударный механизм перфоратора может быть выполнен в двух вариантах:

ударный механизм с качающимся подшипником;

Механизм с качающимся подшипником

Механизм с кривошипно-шатунным механизмом

Качающийся подшипник ещё называют пьяным. Такой механизм используется в лёгких и средних перфораторах.

Алгоритм разборки перфоратора

Для устранения механических и электрических неисправностей (за исключением поломки электрической вилки) без разборки корпуса агрегата не обойтись. Наибольшей популярностью среди мастеров, как домашних, так и профессиональных, пользуются марки перфораторов Bosch, Makita, Интерскол, Энергомаш. Конструкция агрегатов разных производителей примерно одинакова, поэтому и способы разборки аппаратов будут похожими. Но не следует разбирать аппарат полностью, поскольку собрать его обратно будет сложно. На фото ниже показано, как выглядит полностью разобранный перфоратор.

Демонтаж патрона

Разборку агрегата для поиска неисправностей следует проводить аккуратно, с осмотром каждой снятой детали. Чтобы сборка не вызывала затруднений, процесс разборки лучше фотографировать. Если вы не обнаружили внешних дефектов на аппарате, то его разборку рекомендуется начать с патрона.

Вначале снимите пыльник (1), сделанный из резины.

Аккуратно, чтобы не потерять, с помощью отвертки снимите стопорное кольцо (2) и после этого – пыльник из пластика (3).
На следующем этапе важно не потерять небольшой шарик, который находится под шайбой (4). Снимите шайбу (4), пластину (5) и пружину (6), а также шарик (7)

Именно при износе данных деталей бур выпадает из патрона. В некоторых моделях патронов возможно наличие дополнительных шариков и шайб.

Разбираем корпус

Если требуется разборка корпуса агрегата, то сначала нужно снять переключатель режимов работы.

1. Поставьте переключатель в позицию “Удар”. Обычно в этом месте на корпусе нарисован молоток. В случае, когда данного режима нет, поставьте переключатель в позицию “Удар + сверление”.
2. Далее, следует нажать на кнопочку, расположенную на ручке переключателя, и провернуть его немного ниже значка с изображением молотка до характерного щелчка.
3. После этого необходимо поддеть переключатель отверткой и, потянув его на себя, снять. В некоторых моделях агрегатов данный переключатель может быть прикручен шурупами к корпусу.

Разборка электрической части перфоратора

Чтобы добраться до электрической части аппарата, если возникли подозрения, что именно здесь может быть поломка, необходимо выполнить следующие действия.

1. Открутите шурупы, удерживающие заднюю крышку, и снимите ее.
2. Выкрутите крепеж, удерживающий сетевой кабель.
3. Далее, следует вытащить из креплений провода и снять кнопку пуска.
4. Снимите все прикрепленные к статору провода.
5. Извлеките щетки, открутив крепежные болты.
6. Разделите корпуса электрической и механической части аппарата, открутив соответствующие болты. Для разделения используйте “плоскую” отвертку.
7. Извлеките ротор из редуктора. Если нужно заменить подшипники, воспользуйтесь специальным съемником.
8. Снимите воздухозаборник, находящийся в корпусе электрической части перфоратора.
9. Отсоедините от корпуса статор. Для того, чтобы он легче вышел из кожуха, рекомендуется тянуть статор с легким постукиванием по корпусу деревянным предметом.

Как проверить работоспособность якоря перфоратора?

Последовательность проведения подобного рода регламентных работ рассмотрена на примере перфораторов от торговой марки Makita, хотя принципиальных особенностей для аналогичного инструмента от иных производителей не существует.

Потребность в замене якоря может возникнуть тогда, когда перфоратор не даёт требуемого числа оборотов, резко замедляется вращение ротора, наблюдается характерное искрение и потрескивание.

Якорь электродвигателя состоит из следующих деталей:

• цилиндрического элемента, который образован плотно соединёнными штампованными пластинами из электротехнической стали с пониженным содержанием кремния, либо из низкоуглеродистой стали Армко марок ЭА или ЭАА;
• вала, на который насажен цилиндр;
• фазных катушек, обмотки которых сдвинуты относительно друг друга на угол в 120;
• контактных колец, укреплённых на валу, но электроизолированных и от него, и друг от друга.

Якорь на перфораторе находится в механическом контакте с шестернями редуктора перфоратора, поэтому для его окончательного отсоединения достаточно вывести узел из зацепления с червяком, который имеется на валу ротора.

Проверку начинают с внешнего осмотра коллекторных пластин: они не должны иметь следов нагара и царапин. В этом случае щётки двигателя считаются работоспособными и замене не подлежат.

Замедленное вращение якоря на перфораторе может быть вызвано загрязнением пылезащитной шайбы подшипника, в таком случае она снимается с корпуса и тщательно промывается техническим растворителем. Допустимые жидкости обычно перечисляются производителем в мануале на перфоратор. Очистить следует не только внешнюю, но и внутреннюю поверхность защитной шайбы.

Несмотря на то, что внешняя обмотка якоря также имеет противопылевую защиту, стоит осмотреть и состояние шнуров обмотки, причём для очистки их поверхности можно воспользоваться обычным пылесосом.

Целостность коллектора проверяется тестером. Согласно имеющейся электрической схеме инструмента производится проверка всех элементов электрической цепи перфоратора. При наличии короткого замыкания якорь нуждается в замене. Для длительно эксплуатируемого инструмента цена вопроса определяется моделью перфоратора: возможно, гарантийная мастерская не принимает к ремонту перфораторы определённой торговой марки, и запрос на требуемую модель якоря придётся отправлять на склады производителя.

Если нестабильная работа перфоратора была вызвана только загрязнением его подвижных частей, то после тщательной очистки сборка узла производится в обратной последовательности. При этом необходимо проследить, чтобы контакт зубчатого зацепления с червяком редуктора был полным, а пылезащитное кольцо полностью охватывало внешний корпус подшипника.

По какой причине возникает пробой

Ниже представлены самые распространенные причины, которые так или иначе могут привести к выходу статора из строя:

• разрыв обормотки в результате перенапряжений;
• электрическое замыкание соседних витков;
• частично выгоревшая обмотка;
• нарушение изоляции.

Как правило, присутствует сразу несколько симптомов из означенного списка. Также наблюдается выход оборудования из строя, при существенном увеличении нагрузки на инструмент.

Любое нарушение эксплуатационных правил, технически может привести к поломке инструмента. Однако, если самое худшее произошло, это не означает, что придётся покупать новую болгарку.

https://youtube.com/watch?v=HqZFCWWFPls

Устранение неполадок

Компания Макита выпускает инструменты, отличающиеся большой надежностью. Однако в некоторых случаях возникают проблемы, поэтому необходимо знать, как с ним справиться:

• Не крутит патрон. Подобная ситуация возможна в случае повреждений в двигателе или моторе. Потребуется разобрать изделие и тщательно его осмотреть. Иногда причинами могут стать поломка кнопки пуска или замыкание катушек.
• Не держит бур в патроне. В большинстве случаев проблема кроется в старых деталях либо испорченном патроне. Рекомендуется разобрать устройство и поискать решение проблемы. Иногда достаточно заменить некоторые детали на новые.
• Замена якоря. В данном случае процедура проводится в несколько этапов. Сначала открывают крышку сзади, удаляют щетки, отсоединяют корпус редуктора. Вычистив детали от загрязнений, заменяют якорь на новый, после чего надевают амортизаторы из резины и новую воздухозаборную пластинку. Собирают перфоратор.
• Инструмент не долбит. Часто причиной становится поломка плавающего подшипника либо раскол бойка. В обоих случаях потребуется замена деталей.
• Замена кнопки пуска. Поломка кнопки пуска требует ее замены. Для этого придется разобрать устройство — убрать крышку, отключить контакты, удалить старую кнопку и заменить ее новым элементом. Затем собрать все в обратном порядке.
• Перегрев при использовании. Подобная ситуация возникает при неправильном применении прибора. При возникновении неприятных запахов рекомендуется разобрать устройство и все проверить.

При необходимости детали заменяют на новые

Перфоратор makita hr2450 разборка видео

15

183441-6
1
17
Игольчатый подшипник HR2450/
153290-5
1

18
Кольцевая пружина 28 HR2020/
233918-2
1

19
Шайба 30 для HR2020/HR2450/
267228-5
1

20
Компрессионная пружина 31
233328-3
1

21
Прямозубая шестерня 51
227028-5
1

22
Стальной шарик 7.0
216022-2
1

23
Ствол в сборе HR2450/HR2432/
153365-0
1

24
Плоская шайба 28 для HR2450/
267229-3
1

25
О-кольцо 12 резиновое
213128-7
1

26
Боёк новый для HR2432/HR2450/
324396-8
1

27
Кольцо 9 для HR2020/HR2450/
324218-2
1

28
О-кольцо 15 резиновое
213232-2
1

29
Металл. О-кольцо для HR2470FT/
324216-6
1

30
О-кольцо 9 резиновое HR2450/
213073-6
1

31
Кольцевая пружина 28 BHR240/
233917-4
1

32
Ударник для HR2440/HR2450/
324214-0
1

33
О-кольцо 16 резин. для HR2450/
213227-5
1

34
Цилиндр поршня для HR2450/
331632-5
1

35
Плоская шайба 12 для HR2450/
267104-3
1

36
Шарнир поршня к HR2440/HR2450/
324215-8
1

37
Подшипник 606ZZ
211012-0
1

38
Стопорное кольцо S-7 к HR2450/
961003-8
1

39
Компрессионная пружина 7
233343-7
1

40
Муфта сцепления для HR2450/
331634-1
1

41
Вал для HR2432/HR2450/HR2455/
324248-3
1

42
Подшипник качения 10
219014-0
1

43
Косозубая шестерня 26
226550-9
1

44
Болт с внутр.шестигран. M4X12
266273-7
2

45
Хомут боковой ручки к HR2450/
345179-3
1

46
Плоская шайба 8 для HR2450/
267234-0
1

47
Подшипник 608ZZ
211032-4
1

48
Кольцо 8 для HR2450/HR2455/
324212-4
1

49
О-кольцо 68 резиновое
213725-9
1

50
Внутренний корпус HR2450/2455/
153687-8
1

51
О-кольцо 24 резиновое HR2450/
213380-7
1

52
Подшипник 609LLU
210060-6
1

53
Плоская шайба 9 для HR2450/
267231-6
1

54
Крыльчатка 60 для HR2020
240084-8
1

55
Pотор в сбope к HR2450/HR2440/, вкл. 51-53,55,56
515668-4
1

56
Изоляционная шайба для HR2450/
681636-0
1

57
Подшипник 607LLB
211021-9
1

58
Самонарез. винт, фланец PT4X60
266052-3
2

59
Защита статора для HR2450/
419201-3
1

60
Cтатор к HR2020/HR2450/HR2432/
633488-5
1

61
MOTOR HOUSING SET
183951-3
1

62
Корпус двигателя для HR2450
418084-8
1

63
Маркировочная табличка HR2450
853822-5
1

64
Прокладка для HR2450/HP2050/
689111-0
2

65
Щеткодержатель для HR2450/
643988-7
1

66
Этикетка с эмблемой Макита S
819063-3
1

67
Угольные щетки CB-419
191962-4
1

68
Щеткодержатель для HR2450/
643989-5
1

69
HR2450 SERIAL NUMBER LABEL
815978-2
1

70
Выключатель TG813TLB-1 HR2020/
650508-0
1

71
Крышка рукоятки в сб. HR2450/
153284-0
1

72
Самонарез. винт, фланец 4X25
265999-8
1

73
Усилитель кабеля 10 к HR2450/
682566-8
1

74
Кабель резиновый 1.0-2-4.0
665890-4
1

75
Фильтр помех для 9542/HR2450/
645253-0
1

76
Прижимная пластина к HR2450/
687052-4
1

77
Самонарезающий винт 4X18
265995-6
2

78
Резиновое кольцо 19 к HR2450/
421494-0
1

79
Кнопка стопора для HR2450/
417795-2
1

80
Компрессионная пружина 3
233341-1
1

81
Прямозубая шестерня 10
226399-7
1

82
Пластина переключения режимов
345363-0
1

83
Стопорное кольцо E-3 к HR2450/
961017-7
2

84
Направляющая втулка к HR2450/
417796-0
1

85
Компрессионная пружина 4
233344-5
2

86
Стопорное кольцо E-4 к HR2450/
961011-9
1

87
Плоская шайба 5 HM1100/HR2450/
941102-2
1

88
Компрессионная пружина 6
233342-9
1

89
Стопорная пластина для HR2450
163430-7
1

90
Шестигранная шайба для HR2450/
345280-4
1

91
Плоская шайба к HR2020/HR2450/
267271-4
1

92
DEPTH GAUGE
324219-0
1

93
PLASTIC CARRYING CASE
824650-5
1

94
HR2450 PLASTIC CASE LABEL
892567-0
1

Устройство перфораторов Макита 2450 и 2470

Перфоратор Makita условно состоит из электрической и механической частей. Причем, в пластмассовом корпусе черного цвета располагается механический узел перфоратора, а под зеленым пластмассовым корпусом скрывается электрическая часть перфоратора.

Порядок разборки механической части перфоратора

Механический узел предназначен для передачи вращательного момента вала к инструменту, создавая не только крутящий момент и поступательный ударный импульс.

Задача механического узла, передавать вращение от ротора к инструменту, обеспечивая инструменту при этом продольное перемещение.

Разборка перфоратора начинается со снятия быстроразъемного патрона.

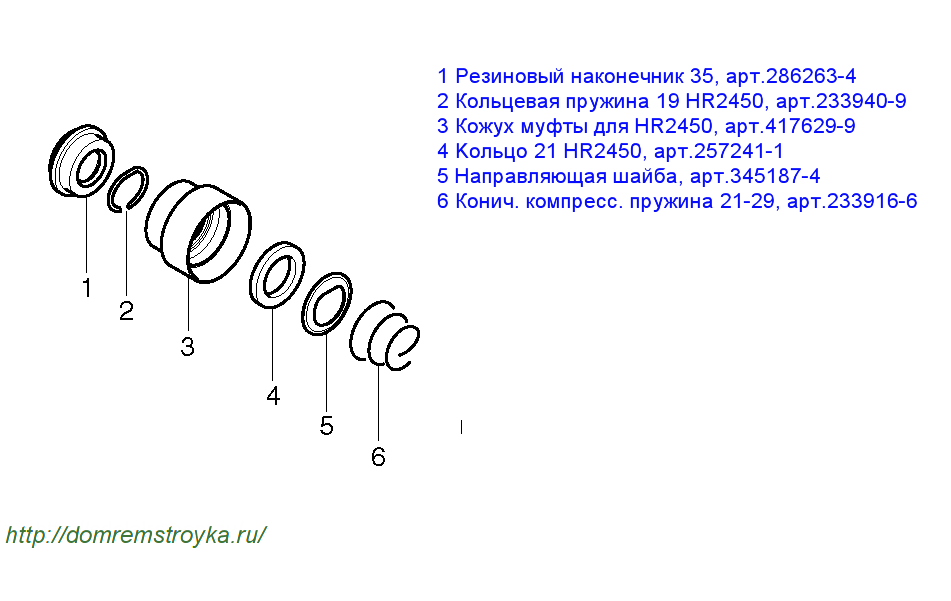

Детали быстроразъемного патрона

Разобрав патрон, выкрутите четыре винта поз.10, скрепляющих крышку корпуса редуктора поз.14 механического блока и корпус перфоратора и, надавливая на торец вала перфоратора, снимите черную пластмассовую крышку.

Снимаем крышку механического блока

Чтобы вынуть механический блок из зеленого корпуса статора, надо:

1. 1. Выкрутить три винта поз.70,75,76, держащих крышку поз.69 в ручке перфоратора;

1. 2. Снять крышку;

1. 3. Освободив пружины щеткодержателей поз.63,66, достать угольные щетки поз.65.

Теперь можно вытаскивать механический блок из корпуса статора.

Вид механического блока

Освободив механический блок, необходимо отсоединить от него ротор. Ротор поз. крепится в механическом блоке за счет трения зубьев шестеренок и вытаскивается путем пошатывания и разъединения одновременно.

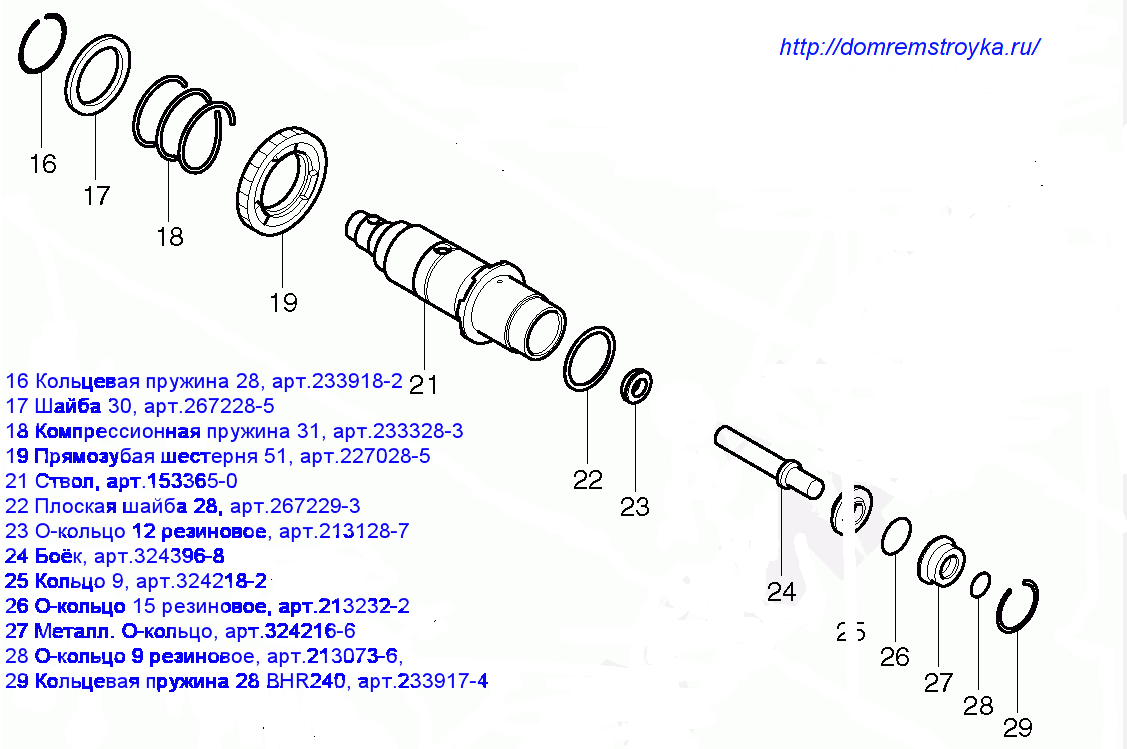

Разборка механического блока ударного узла

Механический узел собран на внутреннем корпусе поз.49. Для снятия промежуточного вала надо выкрутить в основании корпуса два болта поз.43. Еще промежуточный вал фиксируется рычагом переключателя режимов.

Два слова о переключателе режимов

В перфораторах Макита 2450, 2470 установлен рычаг, который обеспечивает инструменту три режима работы. Перфоратор может просто сверлить, просто долбить, и долбить с одновременным сверлением. Рычаг переключателя надет на ось внутреннего корпуса и фиксируется компрессионной пружиной поз.85, шайбой поз.87 и стопорным кольцом поз.86.

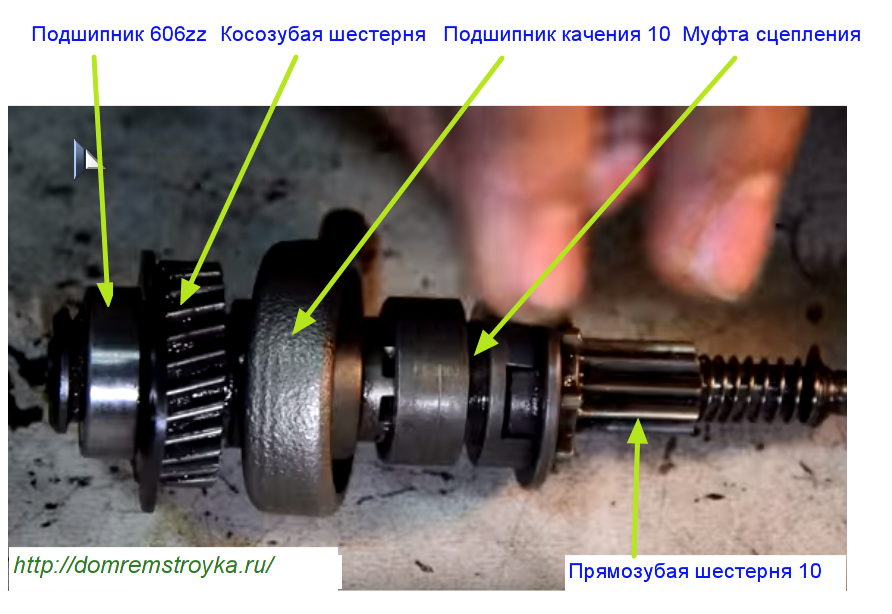

Пришло время снять промежуточный вал.

Промежуточный вал

Разборка промежуточного вала

Для разборки промежуточного вала воспользуйтесь схемой, прилагаемой настоящей инструкцией.

Фото схемы промежуточного вала с указанием порядка разборки

С вала поз.40  снимите по порядку:

• а). подшипник поз.46 и кольцо поз.47;
• б). прямозубую шестеренку поз.42;
• в). подшипник качения поз.41;

А с другой стороны вала снимите:

• г). плоскую шайбу 12 поз.35;
• д). подшипник 606 поз.36;
• е). стопорное кольцо S-7 поз 37;
• ж). компрессионную пружину 7 поз.38;
• з). муфту сцепления поз.39.

Порядок разборки вала ствола ударного механизма

Для разборки вала ударного механизма необходимо вытащить его из внутреннего корпуса.

Из вала надо вытащить цилиндр поз.32, вставленный во внутреннюю полость вала.

Цилиндр разбирается очень просто:

1. 1. Из него надо достать ударник поз.30;

1. 2. Выбивается шарнир поршня поз.34;

1. 3. Снимаются две плоские шайбы поз.33,35.

Цилиндр разобранный

Чтобы разобрать сам вал поз.21 ударного механизма, надо со стороны вала установки патрона снять:

• — кольцевую пружину 28 поз.16;
• — шайбу 30 поз.17;
• — компрессионную пружину 31 поз.18;
• — прямозубую шестерню 51 поз.19;
• — стальной шарик 7,0 поз.20.

А со стороны внутренней полости вала надо снять:

• — кольцевую пружину 28 поз.29;
• — резиновое кольцо поз.28;
• — металлическое кольцо поз.27;
• — резиновое кольцо 15 поз.26;
• — кольцо 9 поз.25;
• — плоскую металлическую шайбу 28 поз.22.

Вал ствола в разобранном виде

Разборка электрической части перфоратора Макита 2450, 2470

В состав электрической части перфоратора Makita 2450,2470 входят:

1. ротор поз.54;

1. статор поз.59;

1. выключатель TG813TLB-1 поз.68;

1. угольные щетки СВ-419 поз.65;

1. щеткодержатель поз.63,66.

Для снятия статора достаточно постучать по торцу пластмассового зеленого корпуса со стороны статора деревянной киянкой или бруском.

Но сначала надо выкрутить два самонарезающих винта 4×60 мм поз. 57.

При частом постукивании по корпусу, статор самопроизвольно выступает за края корпуса, а дальше вынимается руками.

Остальные элементы электрической части перфоратора Макита 2450 или 2470 демонтируются легко, поскольку ничем не крепятся.

Разборка перфоратора закончена.

Перфоратор Макита 2450 разобран

Дефекты и неисправности перфоратора

Чтобы разобраться с дефектами и неисправностями электроинструментов данного типа, наша команда рассмотрела несколько популярных брендов и определила причины наиболее распространенных поломок:

• Повышенный износ рабочего элемента;
• Появление трещин на ручке и корпусе;
• У аккумуляторных моделей батареи недолговечны;
• Частые перегибы провода у электрических моделей;
• Неполадки ударного механизма и его взаимодействия с обычным;
• Недолговечность подшипников, патрона, деталей с зубьями, предохранительной муфты.

Почему нагревается перфоратор

Чаще всего причиной этому является продолжительность времени работы и большие нагрузки на инструмент. Двигатель взаимодействует с рабочими узлами, в результате чего может возникать перегрев. При его появлении – отключите инструмент, дайте ему время остыть – не менее получаса.

Если перфоратор долбит, но не сверлит

• Коническая пружина держит муфту, в случае ее ослабления может возникнуть проблема;
• Стопорный ролик перестал фиксировать большую шестерню вала;
• Перестает работать фиксатор инструмента в стволе.

В этом случае достаточно заменить или подтянуть проблемные запчасти, произвести запуск в щадящем режиме.Важно! В момент замены на место старого устанавливайте идентичный новый аналог

Запах из перфоратора

Сторонние запахи могут возникать в момент перегрева или повышенной нагрузки, на которую не рассчитана модель. Если же он новый или только из ремонта – скорее всего, детали попросту не притерлись, и потребуется время на этот процесс.

Перфоратор не работает

• Короткое замыкание, которое привело к сгоранию ротора или статора;
• Полный износ угольных электрощеток;
• Держатели щеток ослабли и не держат их;
• Выгорели ламели на коллекторе;
• Оборвалась обмотка на роторе или статоре;
• Поломка аккумулятора;
• Перегнут шнур подключения к сети.

Обмотку можно произвести в домашних условиях. Если вы беретесь заменять щетки, покупайте сразу две, независимо от того, испорчена одна или обе. При возникновении короткого замыкания замените сгоревшие детали на исправные. Если проблемы заключаются в проводе или аккумуляторе – купите новые и смонтируйте их на место старых.

Из перфоратора течет масло

Утечка – прямой показатель износа некоторых деталей внутри механизма. Раскрутите модель и сделайте диагностику, произведите замену смазки при необходимости.

Не работает реверс

Причиной является поломка кнопки переключения режимов. Разберите заднюю панель и, при необходимости, осуществите замену контактов.

Механические неисправности перфоратора Bosch

При появлении механических неисправностей в работе инструмента появляется посторонний неприятный звук, усиливается искрение в районе коллектора, появляется запах гари, инструмент излишне греется, его мощность падает в зависимости от длительности работы и воздействия на материал.

Все неисправности рассмотрим на схеме перфоратора Bosch 2-26. Остальные модели, такие как Bosch 2-20, 2-24, отличаются конструкцией промежуточного вала, установкой различных пьяных подшипников.

Перфоратор перестает долбить, но сверлит

Перфоратор не долбит под нагрузкой или в холостом режиме по следующим причинам:

• износились резиновые кольца ударника, бойка, поршня;
• развалилась обойма подшипника качения;
• разрушился цилиндр, боек ствола ударного механизма;
• срезало шлицы муфты сцепления, установленной на промежуточном валу;

Перфоратор перестал сверлить, но долбит

Основные причины, при которых перфоратор долбит, но не сверлит, это:

• ослабела сила конической пружины, прижимающая муфту сцепления;
• стопорный ролик не фиксирует большую шестерню вала ствола;
• не держит механизм фиксации инструмента в стволе;
• Перфоратор не долбит и не сверлит.

Основными причинами, при которых перфоратор не долбит и не сверлит, являются:

• срезанные зубья на малой шестерне ротора или на большой шестерне промежуточного вала;
• не работает электродвигатель перфоратора;
• нет питания на электродвигатель перфоратора.

Теперь обо всем по порядку

Рассмотрим варианты, при которых перфоратор не долбит, но сверлит

Износ резиновых колец на ударнике, бойке, поршне.

Данная причина появляется постепенного, по мере износа резиновых колец. Сначала удар ослабевает, затем пропадает вообще.

Неисправность устраняется путем замены указанных резиновых колечек на новые.

При любом ремонте перфораторов, его узлов, замене подлежат все резинотехнические изделия.

Ремкомплект резиновых уплотнительных колец к перфоратору Bosch 2-26

Развалилась обойма подшипника качения (пьяный подшипник)

При разрушении пьяного подшипника поз.830 вращательное движение промежуточного вала не может преобразовываться в поступательное движение цилиндра в ударном механизме.

Устраняется путем полной замены подшипника качения.

Подшипник качения

Разрушились цилиндр, ударник, боек ствола ударно механизма

Бывают случаи, когда закусывается ударник в цилиндре поз.26, что приводит к разрушению цилиндра и невозможности создания давления воздуха в стволе ударного механизма. И вторая причина: разрушение или поломка бойка поз.28, приводящая к искривлению детали и невозможности передачи ударного импульса. Поломки устраняются полной заменой вышедших из строя деталей.

Боек заклинило в поршне, разрушение поршня

Срезало шлицы муфты сцепления поз.67, установленной на промежуточном валу

Неисправность устраняется ремонтом муфты сцепления либо ее полной замены. При производстве ремонта на муфте сцепления запиливаются сработанные зубья. Для исправления этого дефекта используется круглый надфиль и бормашина. Муфту зажимают в руке, а бормашиной с соответствующим надфилем выправляют профили зубьев. Аналогично дорабатывают шлицы и на промежуточном валу.

Восстановление зубьев муфты сцепления промежуточного вала

Рассмотрим варианты, при которых перфоратор сверлит, но не долбит

Ослабла сила конической пружины, прижимающей муфту сцепления

Когда сила давления пружины поз.50 уменьшается, муфта сцепления проскальзывает на промежуточном валу, не передавая вращение от малой прямозубой шестерни на большую шестерню поз.22 вала ствола поз.821 ударного механизма. Кстати, на разных моделях Bosch муфты сцепления устроены по разному.

Детали узла передачи момента вращения и поступательного импульса

Стопорный ролик не фиксирует большую шестерню вала ствола

Большая шестерня поз.22 крепится на валу ствола поз.01 роликом поз.88, прижимается к буртику вала конической пружиной поз.80 и фиксируется стопорным кольцом поз.85.

Причиной может быть ослабление усилия конической пружины поз.80, разрушение стопорного кольца поз.85, выпадение фиксирующего ролика поз.88.

Проверка индикатором короткого замыкания

Обнаружить обрыв обмотки или короткое замыкание в ней можно с помощью индикатора коротко замкнутых витков (ИК). Другие названия – индикатор межвиткового замыкания или индикатор дефектов обмоток электрических машин.

Прибор состоит из:

• блока питания;
• корпуса с ЖК-дисплеем, гнездами для подключения принадлежностей;
• соединительных проводов;
• большого индукционного датчика;
• малого индукционного датчика.

Порядок проведения проверки статора болгарки прибором ИДВИ:

1. Осмотреть индикатор межвиткового замыкания. Убедиться в отсутствии внешних повреждений, целостности соединительных проводов и датчиков.
2. Подключить блок питания.
3. Нажать кнопку питания и убедиться в исправности прибора.
4. Если индикатор дефектов обмотки долго находился на холоде, то его нужно выдержать при комнатной температуре не менее 2 часов.
5. Отключить электропитание УШМ.
6. Выбрать из двух датчиков большой или малый в зависимости от размера статора.
7. Если в паспорте угловой шлифовально машины не указано номинальное напряжение, приходящееся на один виток обмотки, то его нужно определить по формуле: номинальное напряжение всей катушки делить на количество витков.
8. Включить прибор.
9. Установить на индикаторе ближайшую большую, чем полученная при расчете, амплитуду импульсного испытательного напряжения.
10. Прижимая датчик к поверхности обмотки, последовательно проверить все пазы, выжидая по 3–4 с. При обнаружении короткого замыкания прибор издаст звуковой сигнал, а на дисплее появится соответствующая надпись.
11. Если короткозамкнутые витки не обнаружены, то на приборе установить следующую (большую по значению) амплитуду и убедиться в наличии запаса прочности изоляции обмотки.
12. Выключить прибор.

Индикатором дефектов обмотки можно проверить состояние изоляции между катушками статора и ротора, а также между обмоткой статора и корпусом болгарки. Если нет возможности купить готовый прибор, то можно сделать более простой индикатор короткозамкнутых витков самостоятельно.

Неисправность остановки бура при сверлении с ударом

Причины когда перфоратор Макита сверлит с ударом, а бур проворачивается заключается в износе зубьев предохранительной шестерни и зубьев ствола. Зачастую такая неисправность появляется при использовании перфоратора как миксера для замешивания смесей. При работе проскальзывает предохранительная муфта, а если учесть нагрузку пружины, то нагрузка большая.

При визуальном осмотре диагностика не получится. Можно снять ствол и закрепить в тисках провернуть ключом шестерню, но это можно понять при сильном износе, в большинстве случаев поможет только разборка ствола для диагностики.

Даже небольшой износ граней муфты влечет проворачиванию бура и срабатыванию при сверление с ударом

Совет что делать в таком случае. Если нет возможности снять пригодную деталь или заменить, то оцените износ ствола. Делается это так, вставить новый бур и подвигать по сторонам, если люфт большой то лучше заменить ствол полностью.

Стоит отметить, что причиной прокрутки бура при сверлении с ударом могут быть:

• износ подшипников промвала;
• шестерня возле пьяного подшипник может быть слизана.

Видео:

В продаже если поискать можно купить редуктор в сборе на перфоратор и стоимость его составляет около 2000 руб.

Надежность некоторых продавцов вызывает сомнения, а если учесть что часто это запчасти снятые с аналогов инструмента которыми торгуют например на Авито. Как отличить поддельный перфоратор то оригинала.

К примеру много китайских перфораторов аналогов Макиты. Пример перфоратор сетевой FAVOURITE RH 950 и стоимость его в приделе 3000 руб. который по запчастям выгодно продать.

Перфоратор Фаворит является аналогом Макиты 2450

Меняем детали на исправные и готовимся собирать. Более подробно о смазке и сборки перфоратора.

Читайте если проблемы с электрической частью перфоратора.
