Как подключить датчик движения к светодиодному прожектору: схемы подключения для освещения

Этапы выполнения работ

Работы по монтажу и подключению диодных прожекторов делятся на три этапа: поиск места установки, подготовка инструмента и материалов, непосредственно подключение.

Определение места

Здесь нужно двигаться «с конца»: определите территорию, которая должна освещаться прожектором, после чего выберите место его установки так, чтобы световой поток падал на нужную зону. В идеале надо составить схему или начертить эскиз. Убедитесь в том, что рядом находятся источники питания, либо проложите проводку

Важно, чтобы имеющиеся кронштейны надежно крепились к стене или выбранному объекту

Прожекторы могут крепиться к потолку, опорам, стенам, а главным условием является наличие гладкой поверхности для монтажа. Высота установки зависит от габаритов и мощности изделия, освещаемой территории и т.д. Небольшие прожекторы рекомендуется монтировать на максимальную высоту не более 16 м. Помните, что это многофункциональные устройства, позволяющие с легкостью задавать определенный угол наклона.

Инвентарь и материалы для подключения к электросети

В процессе выполнения работ вам пригодятся:

• бокорезы;
• канцелярский нож или специальный инструмент для зачистки провода;
• паяльник со всеми принадлежностями;
• изолента;
• отвертка.

Подключение светодиодного прожектора с заземлением и без него

Внимательно прочитайте инструкцию. Если в ней ничего не указано насчет полярности, то при подключении к сети ее можно игнорировать. Чтобы подсоединить прожектор, используйте гибкий медный или любой другой проводник, который устойчив к высоким температурам (до 160 град. Цельсия). Не всегда есть необходимость в заземлении, поэтому желто-зеленый провод можете просто хорошенько заизолировать и спрятать в задней части прибора.

Перед монтажом изучите корпус прожектора и убедитесь в отсутствии видимых повреждений механического типа. Освободите клеммную колодку, удалив крышку, чтобы получить доступ к клеммам и узлам заземления. Выкрутите сальниковый ввод и обесточьте помещение, отключив подачу электроэнергии с общего распределительного щитка.

При замене прожектора на новый нужно выбросить старый, предварительно сняв с него все провода. Желательно подбирать такие устройства, для которых подходит идентичная крепежная конструкция. Установите чехол на пустое место – этот элемент обеспечит защиту проводов от попадания воды.

Закрутите винты на прожекторе, чтобы намертво прикрепить его к месту установки. Подайте напряжение и убедитесь, что осветительный прибор функционирует.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

1. Автоматический выключатель (что в распредщитке).
2. Распредкоробка (в которой основной монтаж).
3. Датчик (к нему подведен провод из распредкоробки).
4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
2. На светильник три жилы, если корпус осветительного прибора из метала.
3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

• Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
• Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.

2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
4. Немного наглядности вот на этом рисунке.
5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Настраиваем датчик

Прежде всего, требуется правильная установка самого уличного осветительного устройства. Основным требованием при выполнении монтажных работ является направление чувствительных сенсоров в ту область, которая будет подлежать контролю. Затем проводится настройка самого датчика, связанного с движением и освещением.

Если рассматривать сам датчик, то конструкция его достаточно сложна. Она состоит из нескольких элементов, которые способны улавливать температуру при движении объекта. Потоки тепла собирает специальная линза. Она называется линзой Френеля (по имени ее изобретателя). Затем сфокусированный поток поступает на пиродетектор, его сенсорную часть. Работа сенсорной части осуществляется в инфракрасном спектре. Полученные данные обрабатываются с помощью специального электронного устройства. От него, собственно, и зависит решение, проводить включение светильника или нет.

Когда устанавливается прожектор, требуется учет двух критериев. От них будет зависеть вся дальнейшая работа:

• величина расстояния действия;
• значение угла отклонения — как горизонтального, так и вертикального.

Подведение к прибору питающего кабеля необходимо осуществлять в специальной защитной гофре

Первый параметр гарантирует включение прожектора, когда к нему приблизится объект. Выставляется определенное расстояние. Если объект не доходит до установленной черты, то устройство не включится. Подобное относится и к углу охвата. Величина этих параметров отражена в паспорте устройства. Они и выставляются, когда подключается прибор.

Рынок осветительных устройств способен предложить множество моделей прожекторов, снабженных датчиками. Все модели имеют различную сложность, потому настройка у них проводится по-разному. Например, есть такие устройства, которые снабжаются двумя регулировочными винтами. Выпускаются модели и с тремя винтами, но их настройка практически ничем не отличается:

1. Требуется настройка времени включения. Датчик среагирует, как только в радиусе действия появится объект. Время срабатывания равняется миллисекундам либо имеет место задержка до 10 секунд.
2. Необходимо настроить прожектор на время включения при наступлении темноты. Это осуществится автоматически. При достижении темноты прожектор включается. Можно провести настройки так, что он не будет выключаться и днем.

Установка прожектора с датчиком движения на приусадебном либо дачном участке позволяет создать оригинальную подсветку

Помимо этих двух основных функций может иметься и дополнительная опция, связанная с регулировкой четкости. Речь идет о чувствительности сенсоров. Естественно, такие модели стоят дороже, что также следует учитывать при выборе.

Основные функции и принцип работы

Датчик движения предназначен для детектирования движущегося объекта и подачи соответствующего сигнала на контрольный орган через коммутацию электрической цепи. Работает с активной и с активно-индуктивной нагрузкой в цепи.

Если замечено в контролируемой зоне движение, запускается цепочка процесса определения освещенности (если данную функцию поддерживает датчик). При показаниях ниже установленного порога срабатывания, контакты замыкаются, ток подводится до лампы и светильник загорается.

По этому принципу сенсор готов работать в темное и светлое время суток. Порог срабатывания выставляется регуляторами в диапазоне 3-2000 Лк.

Но датчик движения может работать по другому принципу: улавливание электромагнитных колебаний волн в инфракрасном спектре. При этом часто у датчиков есть регулируемая задержка на включение при обнаружении движения

Режим выдержки выставляется с помощью поворота регулятора. При этом задержка на срабатывание может быть у всех разной: от 10 секунд до 15 минут.

При этом покупать готовое изделие в виде светильника с датчиком не нужно. Достаточно приобрести подходящий на эту роль сенсор и включить его в схему электрической цепи.

Как подключить?

Любой подобный прибор имеет заводские настройки. Необходимо провести лишь его установку. Его закрепляют там, где он будет находиться постоянно и подключают к сети электрического питания. При наличии неудовлетворенности заводскими настройками, перенастроить их самостоятельно не составит особого труда.

Прожекторы уличного освещения получили широкое распространение благодаря множеству вариантов дизайна

Если открыть клеммную коробку, взору предстанут 4 электрические цепи:

1. Фаза соединена с датчиком движения.
2. Кабель от датчика подводится к светильнику. Соединение выполняется посредством клеммника.
3. К светильнику и датчику подключен ноль.
4. На корпус прожектора выводится заземление.

Работу нельзя назвать сложной даже для начинающих электриков. Фаза, которая проходит через датчик движения, в исходном состоянии отключена. В ситуации, при которой прибор срабатывает на какие-то перемещения в окружающем устройство пространстве, контакт замыкается, и ток по фазе подается на светильник. Он загорается. Если движения нет, то цепь разомкнется. Цикл осуществляется постоянно и автоматически.

Для подключения устройства проводят соединение проводов с определенными клеммами. Эти провода связаны с нулевым контуром, фазой и заземлением. В принципе, выключатель здесь не нужен вовсе, поскольку функцию включения и отключения осуществляет автоматика. Но имеющийся выключатель можно и оставить, используя его в качестве альтернативного варианта.

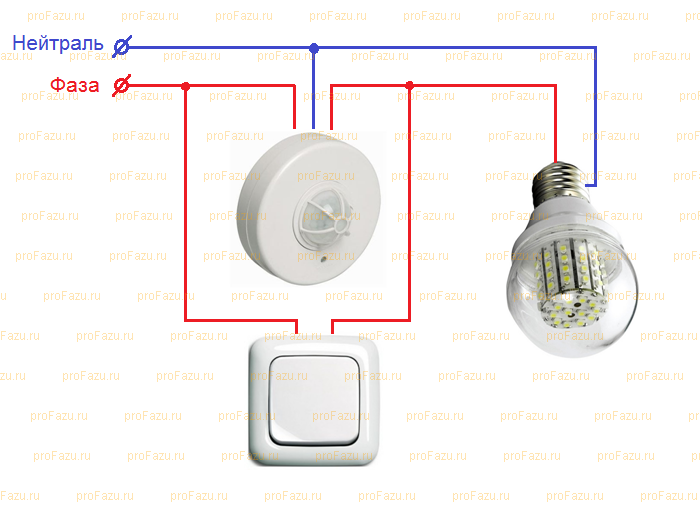

Можно установить датчик и выключатель параллельно. Но такую схему самой удачной назвать весьма затруднительно, поскольку при этом вносятся определенные коррективы в автоматику. Однако, некоторые потребители все же пользуются подобным вариантом.

Светодиодный прожектор с датчиком движения — наиболее экономичный вариант организации освещения.

Технические характеристики

После того, как определились с тем, какой датчик движения для включения света вы будете ставить, надо подобрать его технические характеристики.

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Угол обзора

Датчик движения для включения света может обладать различным углом обзора в горизонтальной плоскости — от 90° до 360°. Если к объекту могут подходить с любого направления, ставят датчики с радиусом 180-360° — в зависимости от его расположения. Если устройство закреплено на стене, достаточно 180°, если на столбе — уже нужно 360°. В помещениях можно использовать те, которые отслеживают движение в узком секторе.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика. Если в помещение входить могут с двух-трех сторон, модель должна уметь видеть, как минимум, на 180°, а лучше — во все стороны. Чем шире»охват», тем лучше, но стоимость широкоугольных моделей значительно выше, так что стоит исходить из принципа разумной достаточности.

Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20°, но есть модели, которые могут охватывать до 180°. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная. В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.

Дальность действия

Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.

Дальность действия выбирайте с запасом

Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.

Мощность подключаемых светильников

Каждый датчик движения для включения света рассчитан на подключение определенной нагрузки — он может пропускать через себя ток определенного номинала. Потому, при выборе, надо знать, суммарную мощность ламп, которые устройство будет подключать.

Мощность подключаемых светильников критична, если включаться будет группа фонарей или один мощный

Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или светодиодные.

Способ и место установки

Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:

• Корпусные модели. Небольшая коробочка, которая может монтироваться на кронштейне. Кронштейн закрепляться может:
  • на потолке;

  • на стене.

• Встраиваемые модели для скрытой установки. Миниатюрные модели, которые могут устанавливаться в специальные углубления в незаметном месте.

Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных системах. Они миниатюрные, но более дорогие.

Дополнительные функции

Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.

• Встроенный датчик освещенности. Если датчик движения для включения света установлен на улице или в помещении с окном, включать свет в светлое время суток нет необходимости — освещенность достаточная. В этом случае либо в цепь встраивают фотореле, либо используют детектор движения со встроенным фотореле (в одном корпусе).

• Защита от животных. Полезная функция, если есть коты, собаки. С такой функцией ложных срабатываний намного меньше. Если собака большого размера, даже эта опция не спасет. Зато с кошками и мелкими собаками она работает неплохо.

• Задержка отключения света. Есть устройства, которые выключают свет сразу после того как объект покидает из зону действия. В большинстве случаев это неудобно: свет еще нужен. Потому удобны модели с задержкой, а еще удобнее те, которые позволяют эту задержку регулировать.

Это все функции, которые могут быть полезны

Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции

Плюсы и минусы

Минусов у светодиодных лент в совместной работе с датчиком движения — минимум. Это в первую очередь, стоимость самих устройств, которая выше, чем у ламп накаливания и ручных выключателей. Но в то же время они имеют и множество плюсов при использовании:

• Долговременность работы — ленты рассчитаны на срок службы в сотни раз, превышающий такой у ламп накаливания. Беспроблемная эксплуатация остальных элементов комплекса автоматического освещения также составляет очень длительный период.
• Удобство — оно неоценимо. Больше не будет необходимости пользоваться выключателем.
• Экономия — наверное, главное преимущество, как для частных лиц, так и организаций. Периодическая работа, вместе с низким энергопотреблением, полностью окупят стоимость оборудования через некоторое время.

Техника безопасности и рекомендации по эксплуатации

Несоблюдение правил электротехнической безопасности при монтаже, подключении и эксплуатации осветительных приборов приведет к неприятным и трагическим последствиям.

Руководствуйтесь следующими рекомендациями:

1. Независимо от того, устанавливаете вы прибор к сети 220 В или монтируете устройство на 12 В, питаемое от аккумулятора, перед работой никогда не мочите руки. Избегайте взаимодействия с электротехникой, если руки влажные или вспотевшие. Никогда не выполняйте какие-либо операции с уличным освещением, если на улице сыро и пасмурно.
2. Обязательно отключайте цепь от сети питания, что позволит избежать поражения электрическим током.
3. Замерьте напряжение в сети и убедитесь, что его значение не превышает 220 В (допустимы небольшие отклонения — на 5-6 %).
4. Избегайте близкого расположения прожектора к маломощным приборам.

1. Старайтесь не использовать рядом со светодиодными устройствами какие-либо химикаты.
2. Если заметили перебои в работе led-прожектора, то отключите его от сети питания. Различные перепады могут быть связаны с неисправностью матрицы, отдельного диода или скачками напряжения в сети.
3. Несмотря на универсальность и неприхотливость светодиодной продукции, продумайте план технического обслуживания и ухода за изделием.

Как правильно подключить

Стоит отметить, что вне зависимости от вида и модели, все схемы подключения датчиков движения к светодиодному прожектору или любому другому осветительному устройству почти одинаковы. Некоторые виды led-светильников требуют преобразования напряжения. Тогда в схему дополнительно вводится блок питания. Конструкция датчика предусматривает наличие 3-ех контактов: 2-ух фазных и 1-ого нулевого. Внутри электропроводки также находятся 3 кабеля. Провод заземления (чаще всего желто-зеленый) выводится на прожектор, так как этот уличный прибор чаще всего изготавливается в металлическом корпусе. Вторая «фаза» обеспечивает соединение с датчиком. Нулевой контакт выводится на оба устройства.

В конструкции любого фиксирующего устройства, предусмотрено фотореле, которое автоматически включает свет. Это происходит следующим образом:

Заведение фазного кабеля от электропроводки к датчику может быть произведено через выключатель. В этом случае отключение обоих приборов может производиться вручную.

Виды ламп с детекторами перемещения

По месту расположения анализатора:

• внутри корпуса — как правило, не требует дополнительных манипуляций при установке системы;
• снаружи — тип прожектора с датчиком движения, когда детектор расположен под лампой или над ней;
• в отдельном корпусе — может применяться в том случае, когда для включения лампы нужно более раннее обнаружение движения. Например, прожектор с датчиком движения и освещенности на фасаде здания, регулируется детектором перемещения, установленным на воротах территории. Таким образом, свет будет включен еще в тот момент, когда кто-то приблизится ко входу на объект.

По типу ламп:

• светодиодный тип устройства отличается огромной экономичность, длительным сроком службы, а также безопасностью для глаз, так как диоды не мерцают;
• галогенный — прожектор, работающий  с обычными лампами накаливания. Срок службы такого устройства в десять раз короче, чем у светодиодного. Галогеновый тип ламп на сегодняшний день практически не используется, так как он наиболее энергозатратный и обладает самым меньшим сроком службы;
• Энергосберегающий — более прочные и долговечные, чем лампы накаливания. Требуют особых правил утилизации в связи с тем, что в их состав входит некоторое количество ртути.

По типу датчика:

№	Полезная информация
1	инфракрасный — пассивный детектор перемещения, работающий  с тепловыми показаниями окружающих объектов
2	микроволновый — активный анализатор, который определяет движение, согласно характеру радиоволн, которые им получены
3	ультразвуковой — активный датчик, работающий со звуковыми волнами, отражающимися от окружающих объектов
4	мультисенсорный — подразумевает наличие сенсоров различного типа в одном корпусе, что позволяет прибору работать особенно точно, практически без ложных срабатываний

По способу питания:

• проводной — подключается к сети при помощи кабеля, что делает работу устройства зависимым от состояния сети на территории в том случае, если отсутствует запасной источник питания (генератор), который в случае отключения электричества, взаимодействует с соединенными с сетью приборами, позволяя им продолжать работу;
• автономный. Беспроводное устройство применяется, когда монтаж проводов не является возможным, либо  владелец просто не хочет применять такой способ подключения. Способов питания в таком случае может быть два — аккумуляторы, расположенные внутри прибора, а также солнечная батарея. В первом случае необходимо следить за зарядом устройства и своевременно менять элемент питания. Во втором — достаточно установить прожектор и батарею в подходящих для этого местах и можно спокойно забыть о нем — заряжаться прожектор на солнечной батарее будет весь день до заката, а ночью вырабатывать полученный ресурс. Стоит упомянуть, что устройства на солнечной батарее являются самыми дорогостоящими, но при этом и самыми экологичными и экономичными.

Прожектор светодиодный с датчиком движения СТАРТ

Кроме того, при выборе устройства такого типа стоит обращать на его характеристики — мощность (10 Вт, 30 Вт, 50 Вт и т.д), дальность действия и угол обзора (для ламп — расстояние, до которого достает световой луч, для детектора — радиус, при пересечении которого он включит осветительное оборудование), уровень светочувствительности (позволяет отрегулировать то, в какое время суток будет включаться свет — активация ламп при дневном свете не является правильной, а данная настройка позволяет этого избежать), время задержки отключения (может настраивать время, через которое свет погаснет после прекращения движения в рабочей зоне датчика), степень защиты корпуса и так далее.

Монтаж прожектора

Казалось бы, что может быть проще. Но у этого осветительного прибора есть специальные монтажные детали. Поэтому сначала устанавливается и крепится монтажная металлическая скоба. Крепеж производится саморезами на пластмассовые дюбеля. Затем к скобе присоединяется сам прожектор, который тут же ориентируется по горизонтали и вертикали для охвата необходимого пространства.

Светодиодные прожекторы стандартного типа уже имеют в своей конструкции датчик движения и освещения. То есть, последний уже закреплен на корпусе светильника, что и упрощает монтажный процесс. Просто придется настроить его.

Но иногда уже на территории установлены прожекторы светодиодные, а хотелось бы, чтобы они были с датчиками движения. Можно ли к уже действующим прожекторам подключить этот датчик? В принципе, никаких ограничений нет. Но тут встает другой вопрос, как подключить датчик движения к прожектору? Давайте подробнее рассмотрим этот процесс.

Рекомендации по монтажу

При подключении прожектора желательно применять кабель со стандартными цветами изоляции жил и соблюдать порядок подключения.

Кабель для подключения однофазной нагрузки с заземляющим проводником.

• красный провод подключается к фазной клемме (L);
• синий – к нулевой (N);
• желто-зеленый – к заземлению (PE).

Такой порядок надо соблюдать как со стороны источника питания, так и со стороны потребителя (светильника). Конечно, для электрического тока цвет жилы не имеет значения, и при несоблюдении правильности подключения по окраске изоляции ничего не произойдет – прожектор будет работать не хуже. Но соблюдение правил говорит о профессионализме монтажника. И в будущем при необходимости ремонта или переподключения другому мастеру будет проще разобраться со схемой.

Если проводка проходит по улице, в целях обеспечения антивандальности есть смысл проложить ее в трубах. В этом случае надо понимать, что условия отведения тепла будут хуже, чем в варианте с открытой прокладкой. Если по расчетам окажется, что мощность нагрузки близка к верхнему пределу для выбранного сечения, то диаметр провода надо увеличить хотя бы на шаг. Еще более правильно в этом случае уточнить параметры проводников в ПУЭ.

Монтаж электропроводки в металлической трубе.

Виды датчиков

Различают следующие разновидности датчиков движения:

• УЗ (ультразвуковые);
• ИК (инфракрасные);
• СВЧ (микроволновые);
• комбинированные.

Ультразвуковой тип отслеживает движение объекта посредством звуковых волн. Он не подвержен воздействию факторов окружающей среды (не боится влаги, пыли, перепада температур). Его часто применяют при оборудовании лестничных пролетов, слепых зон, автомашин. Привлекательна и его цена.

Однако не обошлось и без недостатков. Радиус действия прибора невелик. Он реагирует только на резкие движения и не подходит для применения в зонах и жилищах с домашними животными.

Инфракрасный датчик обнаруживает и реагирует на изменение теплового поля подконтрольной территории. Зона охвата напрямую связана с площадью поверхности установленной в нем системе линз.

Инфракрасные ДД  нередко дают ложную реакцию на теплые порывы ветра. Наблюдаются погрешности и в работе при осадках или при попадании на корпус прямых УФ-лучей.

Однако данные устройства довольно точно оценивают расстояние до объектов в ходе их движения, часто применяются на внешнем периметре и являются устройствами абсолютно безвредными для здоровья животных и людей.

Принцип действия микроволнового детектора основан на генерировании волн высокой частотности, которые по достижении объекта отражаются от него и улавливаются сенсором.

Главным недостатком является высокая стоимость устройства. Кроме того, при выставлении максимальной мощности излучения прибор опасен для здоровья людей.

К преимуществам микроволнового ДД можно отнести:

• компактность;
• реакцию даже на малозаметное движение;
• отсутствие влияния на него температурного режима и других факторов окружающей среды.

Комбинированный тип устройства может сочетать в себе функции разных видов. Наиболее часто используются приборы, осуществляющие  фиксацию движения с помощью ультразвука и волн высокой частоты. Такие аппараты показывают высокую эффективность, а их минусы перекрываются многочисленными плюсами.

Устройства фиксации движения условно можно разделить на внутренние и внешние. Первые устанавливаются внутри дома, квартиры или производственного помещения, а вторые снаружи.
