Как правильно подключить выключатель света

Полезные рекомендации

В процессе монтажа выключателя имеется несколько очень важных моментов, о которых обязательно нужно помнить. Причем это относится не только к самому процессу монтажа, но и к выбору необходимого оборудования. Выполняя несколько простых правил, система будет более надежной и безопасной.

Ниже представлен перечень рекомендаций и правил, которые необходимо выполнять в целях безопасности:

• все работы по подключению оборудования в распределительном щитке должны проводиться квалифицированными электриками, в случае отсутствия знаний и умений в данном направлении, вмешиваться в систему безопасности, которая располагается на площадке – недопустимо;
• любые действия должны проводиться исключительно после отключения электроэнергии на общеквартирном щитке, при этом, перед проведением каких-либо операций с проводами, следует убедиться в том, что электрический контур обесточен (для этого можно использовать пробник);
• в случае, когда планируется подключение и установка бесконтактного устройства или же прибора диммером, требуется подробное изучение схемы, так как основной принцип монтажа может значительно отличаться от установки двухклавишного выключателя, и может иметь множество нюансов.

Подводя итоги, произвести подключение двухклавишного выключателя на две лампочки достаточно просто, особенно если имеются хоть какие-то навыки в данной сфере. Но в случае отсутствия опыта работы с электрооборудованием, лучше отдать это дело в руки профессионалов. Помните, что работа с электросетью может быть опасна для жизни. Неправильно установленная проводка может стать причиной короткого замыкания и пожара. Не рискуйте своей жизнью, и обращайтесь к специалистам!

Источники

• https://YaElectrik.ru/elektroprovodka/shema-podklyucheniya-dvuhklavishnogo-vyklyuchatelya
• https://www.asutpp.ru/shema-podklyucheniya-dvuhklavishnogo-vyklyuchatelya-na-dve-lampochki.html
• https://pro-instrymenti.ru/elektrika/kak-podklyuchit-dvojnoj-vyklyuchatel-na-dve-lampochki-shema-podklyucheniya/
• https://remont-kak.ru/renovation/electrical/kak-podklyuchit-dvuhklavishnyy-vyklyuchatel
• https://sovet-ingenera.com/elektrika/rozetk-vykl/podklyuchenie-vyklyuchatelya-sveta-s-dvumya-klavishami.html
• https://first-apartment.ru/kak-podklyuchit-vyklyuchatel-s-dvumya-klavishami.html
• https://vilki-rozetki.ru/elektroprovodka/kak-podklyuchit-vyklyuchatel-dvojnoj
• https://sovet-ingenera.com/elektrika/rozetk-vykl/podklyuchit-dvojnoj-vyklyuchatel-na-dve-lampochki.html

Янв 25, 2021

Подсоединение электроприборов

Для подключения электрических приборов и вспомогательных средств нужно знать технику безопасности и принципы правильного соединения цепей.

Для любого соединения проводов необходимо зачистить их концы с помощью острого ножа. На расстоянии 1,5–2 сантиметра от конца нужно сделать круговой надрез изоляции и плоскогубцами потянуть изоляцию на себя. Она должна легко отделиться.

Сейчас есть множество удобных контакторов, которые позволяют сделать подключение без пайки. С их помощью можно как подключить патрон для лампочки, так и целую люстру. Если контакторов нет, допускается скрутить зачищенные концы проводов, заизолировать их и надеть специальные колпачки. Такой способ не подходит только если требуется соединить провода из разных материалов.

Подключение одноклавишного выключателя

Перед тем как подключить выключатель к лампочке, нужно еще раз удостовериться в безопасности. Перед отключением электричества нужно убедиться в работоспособности индикаторной отвертки, прикоснувшись ей по очереди к каждому из отверстий в розетке. Индикатор должен загореться в одном из гнезд.

Отключив подачу электропитания в помещение, перед взаимодействием непосредственно с токоведущими проводами нужно еще раз проверить отверткой отсутствие фазы на них, а после этого, прикоснувшись тыльной стороной ладони к проводнику. Даже если все манипуляции с устранением опасности не привели к успеху, такое прикосновение к проводу под напряжением не будет иметь серьезных последствий.

Существует самый простой вариант, как подключить выключатель света на одну лампочку. Для того чтобы лампа засветилась, необходимо правильно подать на нее напряжение, то есть включить ее между фазой электрической сети и нулем. Прерыватель, он же выключатель, обязательно должен разрывать фазовую цепь, таким образом обеспечивается пожарная безопасность.

По схеме подключения выключателя к лампочке видно, что ноль и фаза электропроводки приходят в распределительную коробку. Далее нулевой провод уходит на соединение с лампой, а фазовый – на размыкающий контакт выключателя. Соединение второго контакта прерывателя с лампой также можно увидеть на схеме. Необходимо присоединить все токоведущие элементы так, как показано на схеме, сделать скрутки и спайки жил и заизолировать их изолентой или специальными колпачками.

После того как вам удалось провести все подсоединения, необходимо закрыть распределительную коробку, правильно повесить лампу и абажур и установить выключатель. Внешний выключатель устанавливается просто – нужно присоединить его корпус к стене посредством шурупов. Для внутреннего выключателя порядок действий таков:

1. Установить в углубление в стене подрозетник (стакан);
2. Вывести провода, идущие к выключателю;
3. Снять лицевую часть прерывателя;
4. Присоединить выключатель к токоведущим частям, соблюдая схему и технику безопасности;
5. Ослабить винты, разгибающие «лапки» прерывателя так, чтобы он проходил в стакан;
6. Установить выключатель в подрозетник;
7. Затянуть винты, держащие «лапки» и проверить надежность установки конструкции;
8. Закрепить лицевую часть выключателя.

Установка двухклавишного прерывателя

Отличие установки «двухклавишника» в том, что схема соединения его с источниками света усложняется. Такие выключатели используются для того, чтобы присоединить люстру, имеющую несколько режимов работы, или чтобы можно было раздельно включать разные лампочки, вмонтированные в потолке, или для того, подать питание в несколько комнат с одной электроцепи.

Схема подключения лампочки через выключатель, имеющий две клавиши, весьма похожа на схему с одноклавишником. Различие заключается в том, что на прерывателе цепь разделяется на две ветви, в каждой из которой установлена группа ламп, включающихся независимо и параллельно питающему напряжению.

Если разные группы ламп подключаются в одной люстре, то нужно объединить их общие выводы и соединить их с нулевым проводом, идущим от распределительной коробки. Обычно все провода маркированы цветом. Нулевой, как правило, имеет синий цвет. При сомнениях всегда можно прозвонить цепь мультиметром. Оставшиеся выводы (фазовые) нужно подключить соответственно к двум жилам, идущим на прерыватель.

Если группы ламп находятся в разных комнатах, то нужно также найти их общие контакты (по цвету или мультиметром) и объединить их в одну цепь, идущую к нулевому проводу в распределительной коробке. Фазовые выводы надо соответственно направить к выключателю.

Инструкция по монтажу

Установку выключателя света осуществляют по простой схеме: фазный провод подсоединяют к неподвижному элементу контактной группы, выходы – к разным линиям потребителей электроэнергии.

Подготовительные работы

Для выполнения монтажных операций, кроме выключателя, надо подготовить:

• 2 отвертки с плоским и крестовым шлицем;
• бокорезы;
• изоляционную ленту;
• канцелярский нож;
• трехжильный кабель.

Чтобы исключить ошибки, следует начертить схему подключения люстры или других светильников. Точное соблюдение конструкторских стандартов в данном случае не требуется. Достаточно сделать рисунок от руки с отметками линий и точек расключения.

Определение проводов по маркировке

По цвету оболочки можно идентифицировать назначение проводов:

• синий – «ноль»;
• комбинация желтого и зеленого – «заземление»;
• красный (белый) – «фаза».

Производители кабельной продукции также применяют цифровые и буквенные обозначения. В старой проводке могут быть провода с однотонной оболочкой. Идентифицировать линию при включенной сети питания можно мультиметром или индикаторной отверткой.

Монтаж светильников

Проводку прокладывают открытым или закрытым способом. Для долбления углублений в прочных строительных конструкциях (из кирпича, бетона) применяют перфоратор. Специальной насадкой на электроинструмент (коронкой) сверлят крупное отверстие для размещения основной части выключателя.

Подключаем двухклавишный выключатель света в домашних условиях

Сфер применения двойных выключателей множество. Их обычно подключают к люстрам для того, чтобы получить возможность регулировки интенсивности освещения: включить определенную группу ламп, одну лампу, либо все одновременно. Еще одно распространенное применение: освещение раздельных санузлов либо подключение вытяжки и освещения.

В частных домах выключатель с двумя клавишами часто включает освещение на улице при входе либо внутри в прихожей. Там, где освещение проведено на балкон или лоджию, двойной выключатель также будет уместен, чтобы не устанавливать в помещение 2 отдельных выключателя для каждой зоны. Зонирование помещений при помощи световых или дизайнерских акцентов становится все популярнее, и для реализации подобных задач также часто применяются двойные выключатели.

Выполнить подключение объектов к выключателю с двумя клавишами вполне по плечу среднестатистическому хозяйственному человеку. Для этого не понадобится сверхъестественных знаний и навыков. Все, что необходимо — иметь определенный инвентарь и разобраться во всех этапах работы.

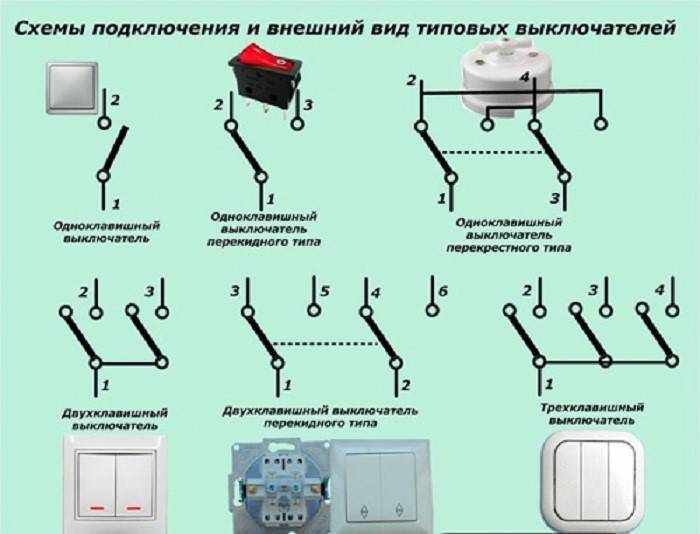

Виды выключателей света

Все выключатели разделяют по нескольким признакам:

1. По способу установки:

• Накладные для наружной проводки;
• Внутренние для скрытой проводки, утапливаются в отверстия проделанные в стенах.

1. По способу управления переключением:

• Клавишные конструкции, самый распространенный способ;
• Поворотные;
• С электронным датчиком на движение или уровня наружного освещения, могут быть акустические, температурные датчики в зависимости от необходимости условий эксплуатации ;
• Со шнурком или цепочкой;
• Сенсорные;
• Дистанционного управления, с пультом в радио или ИК диапазоне, в онлайн режиме по интернету;
• Диммеры.

1. По схеме коммутации контактов

• Обычные замыкающие и размыкающие один контакт (Одноклавишные);
• Двух и трехклавишные переключатели
• Перекидные (проходные) одноклавишные и многоклавишные;
• Перекрестные.

Обратите внимания, что по способу коммутации обычные или проходные выключатели могут быть с одной или большим количеством клавиш, соответственно и коммутируемых контактов.

1. По способу крепления проводов на контакты:

• Винтовые;
• Зажимные на пружинах.

Конструкции механизмов контактных групп бывают разными, это зависит от производителей.

Техника безопасности

При монтажных работах следует помнить, что нельзя подключать ноль на выключатель, а при ремонтных работах необходимо проверять, что поступает на контакты нуль или фаза.

Проверку необходимо выполнять для собственной безопасности. Чтобы случайно не попасть под напряжение при замене лампочки или ремонтных работах.

Если нет навыков работы с электрическими приборами, следует обратиться к специалисту, который квалифицированно установит одноклавишный выключатель для скрытой проводки. Электрик согласует с заказчиком как правильно установить выключатель света и посоветует, на какой высоте они должны быть установлены.

Устройство

Рассматривая вопрос установки выключателя света, нужно понять его принцип действия и то, какими бывают приборы этого вида. Если брать классический вариант этого устройства, то это будет коммутационный аппарат на две позиции с нормально разомкнутой парой контактов.

Выключатель одноклавишный, схема и фото

Из представленной схемы видно, что лампа получает ток через выключатель фазным проводом (L), с другой стороны к ней подходит нулевой провод (N), а сам светильник заземлен через провод «земля». Выключатель в этой схеме функционально может включать свечение лампы и выключать его.

Этот способ подключения осветительных приборов применяется в электрических сетях до 1 000 вольт, когда не надо дополнительного устройства гашения дуги (применяется в высоковольтных выключателях) для борьбы с токами короткого замыкания. Современные выключатели имеют в зависимости от своей конструкции и назначения собственные технические характеристики, они могут различаться по:

• потребляемому напряжению и силе тока;
• степени защиты устройства, которая определяется стойкостью к проникновению влаги и пыли (IP);
• области применения выключателя (для скрытой установки или наружного применения);
• типу подключения проводов (винт, пружинное крепление, клеммы);
• способа коммутации рабочих контактов (тумблер, клавиша, сенсор).

Подключаем выключателя от розетки

Существует два варианта как от розетки запитать выключатель. Эти способы не отличаются принципиально, и по большому счету выбор каждого из них осуществляется, исходя из расположения непосредственно светильников.

Если светильник расположен рядом с выключателем или розеткой, то целесообразно подключить «ноль» непосредственно от последней. Если же светильник достаточно удален, то в целях экономии провода и большей эстетичности нулевой провод лучше подключить в распределительной коробке.

Подключение фазного и нулевого провода от розетки

Самым простым способом как сделать выключатель от розетки является вариант запитки и фазного, и нулевого провода непосредственно с контактов последней. Такой способ будет очень удобным при расположении светильника в непосредственной близости от выключателя.

Итак:

• Дабы сделать это своими руками, вам сначала необходимо смонтировать светильник и выключатель. Только после этого следует приступать непосредственно к подключению.
• На первом этапе снимаем напряжение с розетки. Сделать это можно групповым автоматическим выключателем для конкретной группы. Если же у вас не предусмотрено разделение на группы, то придётся снять напряжение со всей квартиры.
• На следующем этапе вскрываем розетку, к которой предстоит подключение , и проверяем отсутствие напряжения.
• Если разводка в вашей квартире или доме выполнена в соответствии с п.1.1.29 ПУЭ, то голубой провод — это нулевой провод, желто-зеленый — это защитный провод, и третий провод — фазный. Если цветовое обозначение у вас не выполнено, то кратковременно подаем напряжение для определения проводов.
• Теперь подключаем к фазному контакту розетки провод, который вторым концом крепим на вводе выключателя. На вывод выключателя подключаем провод, который подключен непосредственно к светильнику.

Схема подключения фазного и нулевого провода от розетки

• К нулевому контакту розетки крепим провод, который вторым концом крепиться к выводу светильника. Также подключаем и защитный провод к соответствующему контакту светильника.
• На этом наше подключение окончено. Теперь можно уложить провода, заизолировать токоведущие части и подать напряжение для испытания нашей схемы.

Подключение от розетки только фазного провода

Так как в выключателе размыкается только фазный провод, то иногда значительно проще взять от розетки только фазный провод. Нулевой же провод проще подключить непосредственно в ближайшей к светильнику распределительной коробке.

Благодаря этому вы не только сэкономите провода, но и во многом облегчите себе задачу прокладки провода.

• Перед тем, как от розетки провести выключатель, как и в первом варианте, следует снять напряжение с розетки. Кроме того, нам следует снять напряжение со всех проводов, проходящих в распределительной коробке, в которой предстоит подключать нулевой провод.
• Теперь вскрываем розетку и проверяем отсутствие напряжение. К фазному выводу розетки крепим провод, который так же подключается к вводу выключателя. А провод с вывода выключателя подключаем непосредственно к светильнику.
• Теперь вскрываем распределительную коробку. Определяем нулевой провод. Возможно это будет даже целая шинка с нулевыми проводами. Подключаем к ней провод, который затем подключаем к светильнику. Таким же способом подключаем защитный провод к соответствующим контактам в светильнике и в распределительной коробке.
• После укладки и изоляции проводов можно подать напряжение и испытать работоспособность нашей схемы.

Схема подключение выключателя от розетки только фазным проводом

Монтаж электропроводки

Будем считать, что нигде никаких проводов еще не
проложено. Поэтому первым делом, укладываете в штробе от щитовой до распаечной
коробки трехжильный кабель питания ВВГнг-Ls 3*1.5мм2.

Для дальнейшего расключения проводов внутри, оставляете запас около 10-15см. Он понадобится, когда у вас по какой-либо причине произойдет КЗ или выгорание контактов, и вы сможете без проблем выкусить подгоревшие жилы и соединить все заново, без штробления и прокладки нового кабеля.

В щитовой жилы кабеля подключаются на отдельный автомат освещения с номинальным током не более 10А.

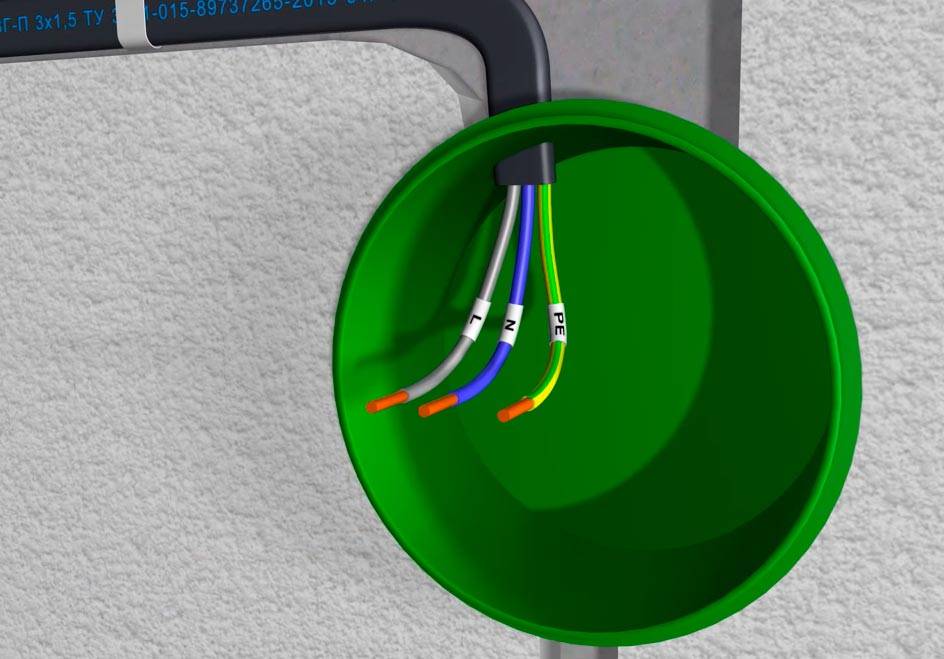

В распредкоробке кабель зачищается и жилы подписываются
согласно расцветке и тому, как вы их подключили в щитке:

L – фаза

N – ноль

Pe – заземляющий проводник

Кстати, всю маркировку в том числе самих кабелей, а не только их жил, желательно сохранить. Это поможет вам в будущем при подсоединении новых линий или ремонте данной распайки быстро сориентироваться, какой кабель откуда приходит и куда идет.

Подписывать можно маркером прямо на стенках самой
коробки.

При маркировке жил старайтесь соблюдать утвержденную
правилами расцветку.

Синий – ноль

Желто-зеленый – земля

Серый, белый, коричневый и др. – фаза

Конструкция и принцип действия двухклавишного выключателя

Соответственно, в светильнике тоже не будет провода заземления на корпусе. Удобно использовать для подключения специальные наконечники, они продаются в магазинах с электроинструментами. То есть вы выбираете один провод и подводите его сначала к одному из оставшихся, потом — к другому. Распишем, как выполнить эту работу с минимальным количеством инструмента, все, что нам будет необходимо, показано на рисунке 5.
При касании нулевого контакта мультиметр покажет вольт, при касании заземления показания будут ниже. Выключатель 2-х клавишный.
Посчитайте количество проводов, сходящихся к месту расположения переключателя : 2 — от щитка ноль и фаза ; 3 — на переключатель одна фаза на подходе и 2 — на выходе ; 3 — на люстру один на ноль и две фазы. PE — защита, заземление.
Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов — один на входном контакте, и по одному на двух выходных.
Входящий нейтральный провод присоединяют к нейтральным проводам светильников. Это когда провода прокладываются в специальных бороздах, сделанных в стене электрики называют их штробами либо внутри каркасных гипсокартонных стен.
После этого отключаем напряжение и продолжаем работу. А также существуют буквенные маркеры: A, B, C — обозначения фазы.
Он похож по внутреннему устройству на два проходных одноклавишных, объединенных в общем декоративном корпусе.

Рекомендуем: Как подключить тройную розетку

Подключение выключателя от розетки без распредкоробки

Схема подключения без распределительной коробки

Данная схема предполагает, что между щитом распределения, люстрой и выключателем нет добавочных скруток. От щита направляется провод – двухжильный при отсутствии заземления и трехжильный при наличии. До осветительного прибора его нужно вести цельным, а потом произвести разделение, чтобы нуль остался там, а фаза направилась к выключателю. Фазу от кнопки переключателя доводят до контакта люстры вверх по стенке, а потом по потолку.

Если люстра имеет много лампочек и есть намерение подключить ее к двухкнопочному выключателю, щитковый провод разделывают по описанию выше, а от переключателя к светильнику ведут пару жил от обеих кнопок. С этой целью применяют кабель с двумя жилами. Их подключают к отходящим контактам переключателя (они будут играть роль фаз при включении устройства) и направляют провод вверх к люстре. Снова разделяют жилы на несколько сантиметров и соединяют с фазовыми контактами люстры.

Данный способ монтажа имеет ряд преимуществ – обеспечивает минимизацию неисправностей благодаря простоте реализации и отсутствию присоединения добавочных проводников, доступен даже малоопытному мастеру. Минус этого вида подключения – при разделывании кабеля на разъединяемых жилах отсутствует изолирующий материал. Чтобы этого избежать, можно применять одножильные проводники с качественной изоляцией. Тогда один независимый кабель с щитовой шины направляют на контакт люстры, другой провод (фазный) с выключателя-автомата ведут на устройство управления светом, а от последнего прокладывают кабель к люстре (из одной или двух жил – по числу кнопок).

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

Если количество проводов в люстре и на потолке не совпадают

Может оказаться так, что в приобретенной вами люстре имеется три провода, но проводов на потолке, где крепится люстра, всего два, и выключатель, соответственно, одинарный. Либо наоборот. Алгоритм подключения трехрожковой люстры к одинарному выключателю выглядит так:

1. Нулевой провод люстры подключить к нулевому проводу на потолке.
2. В клеммной колодке люстры установить перемычку между фазными проводами либо зажать их в одной клемме и подключить к фазному проводу на потолке.

При такой схеме подключении регулировать уровень освещенности уже не получится.

В противоположной ситуации, когда в домашней электропроводке имеется три провода (два фазных и один нулевой) и двойной выключатель, а в люстре всего два провода, подключение выполняется в следующей последовательности:

1. При помощи индикатора напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
2. Два других провода (фазных) зажать в одной клемме, либо поставить перемычку.

Неправильное подключение двойного выключателя

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение.

То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему.

Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза.

При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.

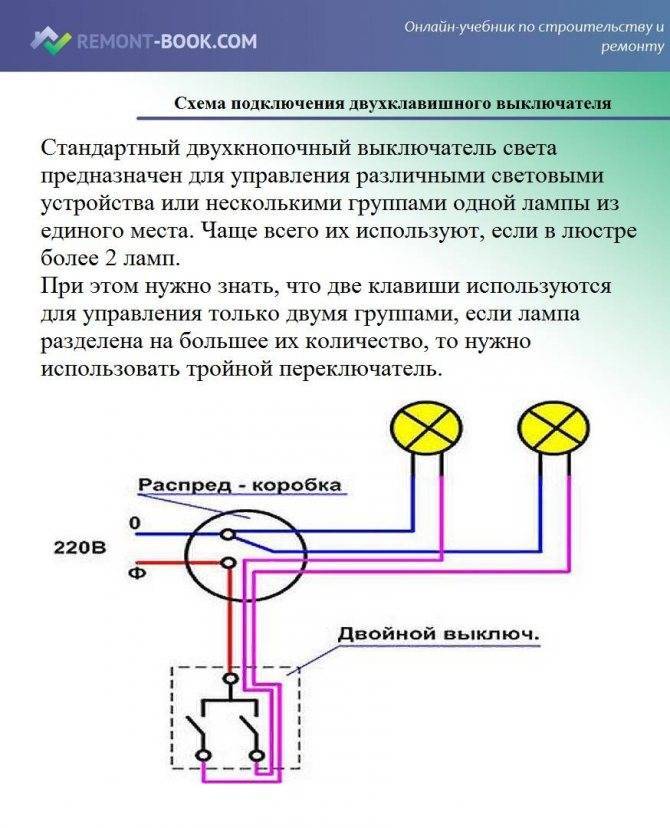

Схема подключения двухкнопочного переключателя

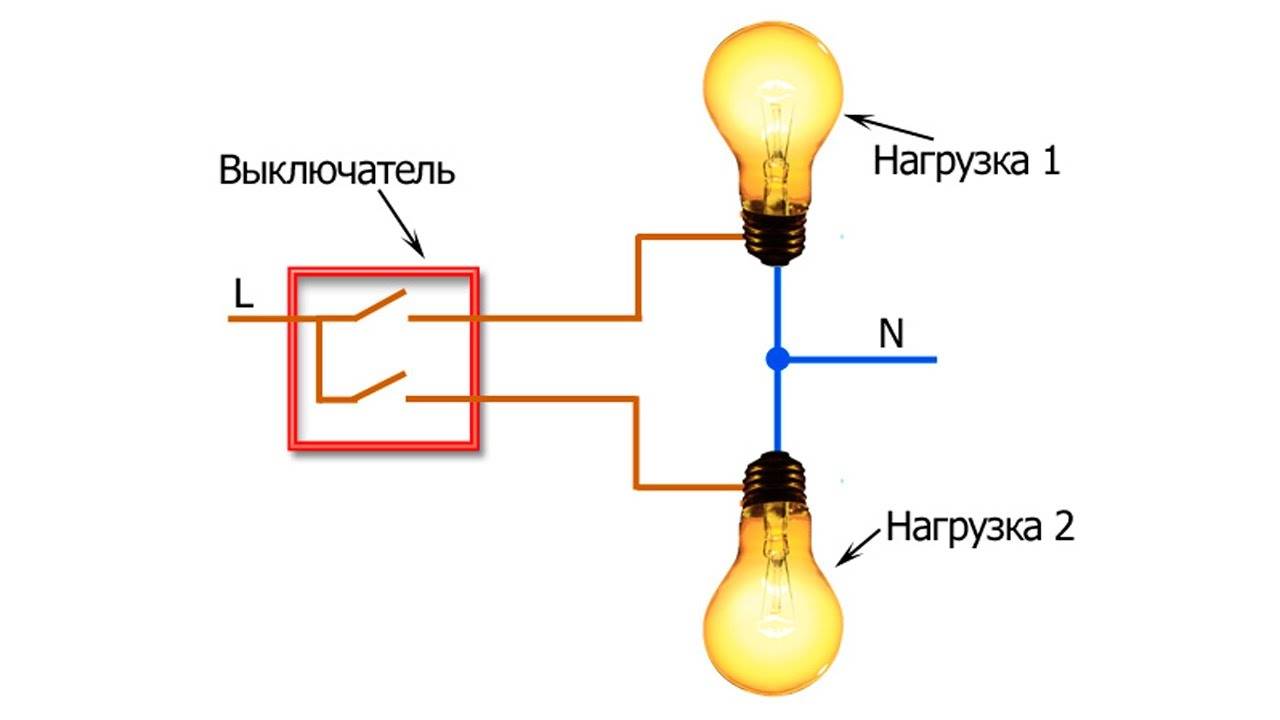

Двухклавишный выключатель представляет собой 2 одиночных ключа, собранных в одном корпусе. Нулевой и заземляющий провода подходят к секциям напрямую, а фаза проходит через выключатель.

Таким образом, при срабатывании соответствующей клавиши происходит разрыв цепи, то есть фазы, подходящей к определенной секции прибора либо отельному устройству. Подключение выключателя к распределительной коробке описано выше. Часто бывает непонятно, как выполнить электромонтаж в месте подключения люстры к двойному выключателю.

Тут может быть несколько вариантов, в зависимости от того, совпадает ли количество проводов на потолке с количеством проводов, выходящих из люстры. Простейший вариант: равное количество проводов от потолка и люстры (в основном 2 на 2, или 3 на 3).

Тут необходимо просто скрутить соответствующие провода, которые вы предварительно прозвонили и промаркировали. Нулевой провод от потолка соединяете с нулем люстры, а фазный от потолка – с фазой люстры и обязательно с самим выключателем. Монтаж окончен.

В случае, когда из потолка выходит три провода, а у вас на люстре их больше, необходимо заранее распределить пары на секции и подключить каждую из них только к одному из проводов-фаз. Обе группы при этом должны непременно быть соединены с нулевым проводом. Если же вы обнаружили, что из потолка выходит 4 провода, значит, один из них – заземляющий. Его наличие характерно для современных построек.

Если на вашей люстре присутствует аналогичный провод, значит необходимо просто скрутить их между собой. Если же нет, то провод, идущий из потолка, необходимо изолировать. Распознать защитные заземляющие провода можно по характерному желто-зеленому окрасу и маркировке «РЕ». Возможные неисправности и общие рекомендации к их недопущению.

То есть, отсутствует распределение светильников на клавиши выключателя. Еще один вариант: при включении люстры срабатывает только часть ламп, а все не загораются даже при нажатии обеих клавиш выключателя.

Скорее всего, при подключении вы не соблюли соответствие определенных проводов и скрепили их в неправильном порядке. Возможно, вы пренебрегли прозвоном проводов на потолке и в распределительной коробке, и положились лишь на цвета и маркировку.

А так делать ни в коем случае нельзя, поскольку при закладке проводки несоблюдение стандартов по маркировке очень распространено. Для того, чтобы найти причину, вам необходимо вернуться к началу монтажа и скрупулезно выполнить все шаги. Вооружившись индикатором, непременно прозвоните все провода и промаркируйте их. В случае выявления подозрения на неисправность провода, обратитесь к мастерам.

Если же с проводкой проблем не наблюдается, заново скрепите согласно схеме промаркированные провода и будьте при этом предельно внимательны.

• Таким образом, следует выполнять простые рекомендации, чтобы не столкнуться с проблемами при выполнении работ по электрике:
• перед началом работ обязательно нужно отключить электричество на рабочем участке и позаботиться о том, чтобы никто его случайно не включил в самый неподходящий момент;
• необходимо всегда действовать согласно инструкции и не пренебрегать глубокой всесторонней подготовкой: проверить и промаркировать проводники, правильно их зачистить и подготовить к последующим операциям;
• необходимо вооружиться инструментами, требуется хотя бы минимум приспособлений, иначе не удастся избежать проблем с надежностью и прочностью выполняемых соединений.

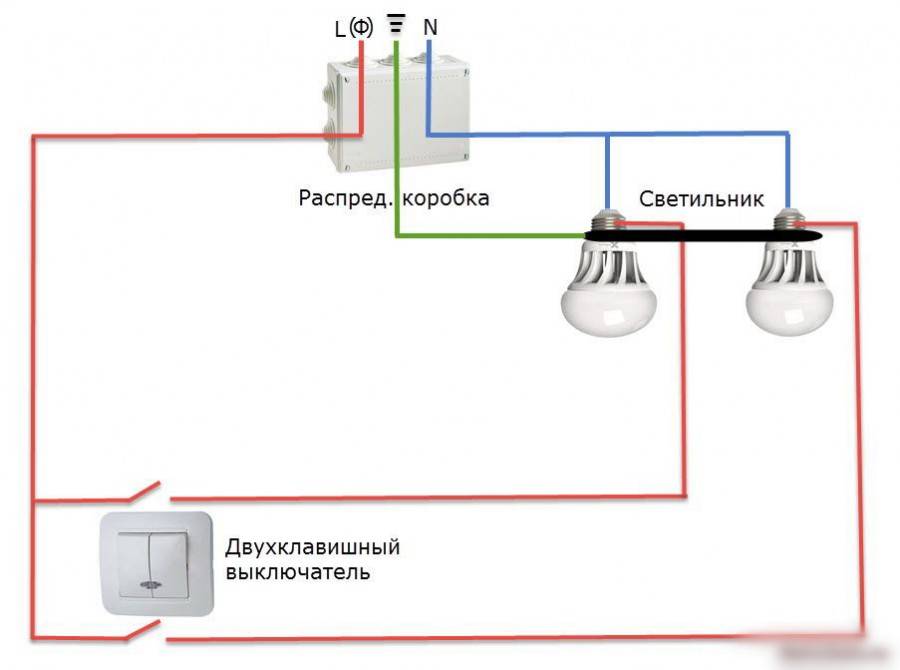

Схема подключения двухклавишного выключателя к люстре

Меры безопасности

Основная мера безопасности при обустройстве проводки – все действия выполнять при снятом напряжении. Если система освещения делается с нуля, то подключение питающего провода к автоматическому выключателю выполняется в последнюю очередь. Если выполняются работы по реконструкции или ремонту уже существующей схемы, надо выполнить технические мероприятия:

• отключить автоматический выключатель (или рубильник) системы освещения;
• принять меры для исключения самопроизвольного или ошибочного включения– отсоединить питающий провод от клеммы автомата;
• если система электроснабжения выполнена по принципу TN-S, то отключенный провод надо подсоединить к шине заземления;
• проверить отсутствие напряжения на фазном проводе.

Правила охраны труда при работе в электроустановках также предписывают использование диэлектрических перчаток, ковров, изолированного электроинструмента. Вряд ли у кого-то в быту найдутся испытанные в лаборатории средства защиты, но по возможности их надо использовать. Безопасности много не бывает. По крайне мере, следить за состоянием изоляции ручного инструмента можно визуально. При таком подходе вероятность поражения током во время работы будет минимальна, монтаж будет произведен безошибочно, быстро, прослужит долго и надежно.

Что же в итоге?

Если обдуманно подойти к вопросу подключения, то каких-то особых сложностей такая работа не составит. Главное – не пренебрегать вопросами безопасности при проведении электромонтажных работ. Необходимо помнить, что все работы проводятся только при отключенном напряжении, ведь 220 вольт – опасный ток, удар которого может привести к летальному исходу или серьезным повреждениям организма.

Если же имеются хотя бы малейшие сомнения в том, что самостоятельный монтаж возможен, лучше обратиться за помощью к специалисту. Ведь при плохом качестве соединений возможно возгорание проводки и, как следствие, пожар в доме или квартире. А потому, как говорится, «семь раз отмерь – один раз отрежь».

Проходные выключатели делают процесс включения и отключения освещения более удобным и обладают следующими преимуществами:

1. Взаимосвязанные переключатели можно соединить друг с другом, используя для этого двухжильный кабель. Такая практика позволяет отказаться от протягивания многожильных проводов, что сокращает количество расходов и упрощает процесс подсоединения.
2. Система управления одним светильником сразу из нескольких мест , сама по себе добавляет удобство в этот процесс, делая его значительно комфортнее.

При этом, подобные устройства обладают и несколькими недостатками:

1. При монтаже двухклавишных моделей в схеме , будет задействовано сразу шесть контактов, что увеличит не только количество проводов, но и повлияет на их протяженность. Соответственно, трехклавишные модели имеют в своем устройстве девять контактов и обладают самым сложным принципом подключения.
2. Переключатели подобного типа, ввиду специфики своего устройства , не имеют фиксированного значения, отвечающего за состояние . Включено оно или выключено будет зависеть от положения и состояния других аналогичных устройств, подключенных к этому же источнику света. Подобная система требует определенного количества времени, чтобы привыкнуть к ней.
