Инструкция по ремонту углошлифовальных машинок своими руками

Что чаще всего ломается на болгарках разных марок

Практически не имеет никакого значения, какой марки ваш инструмент DeWalt или Intertool. Рано или поздно наступит необходимость приступить к ремонту болгарки, выполнить который можно легко и быстро, если правильно определить поломку. Главная причина возникновения поломок УШМ заключается не в качестве этого инструмента, а в том, что мастера в большем числе их неправильно эксплуатируют. Как можно неправильно эксплуатировать угловую шлифмашинку?

По предназначению различают два типа углошлифовальных машинок:

• Бытовые — категория электроинструмента, главное назначение которого заключается в применении их по дому. Они не подходят для постоянных и продолжительных нагрузок, так как детали изготовлены из низкопрочных материалов. Работать бытовыми углошлифмашинками можно не больше 10 минут непрерывно, после чего нужно сделать паузу на аналогичный промежуток времени, чтобы дать остыть двигателю и прочих составляющим. Естественно никто не засекает время, сколько он работает агрегатом. Когда возникает необходимость, мы берем в руки инструмент и выполняем поставленную задачу до конца. Продолжительность работы агрегатом при этом может составлять от 10 минут до 1 часа, посредством чего в результате и возникают поломки УШМ. Бытовые болгарки могут служить намного дольше профессиональных, но при условии их правильной эксплуатации. Если понадобится ремонт бытовой болгарки своими руками, то специалисты рекомендуют лучше сразу купить новый инструмент
• Профессиональные — особый вид электроинструмента, главное назначение которого заключается в продолжительности работы прибором. Их составные детали изготавливают из прочных и качественных материалов, поэтому они выносливы и устойчивы к продолжительным нагрузкам. Работать профессиональными болгарками можно непрерывно по 40-50 минут, и не переживать о том, что может перегреться двигатель. Они на это рассчитаны, поэтому если вы сталкиваетесь с ситуацией, когда ваш бытовой агрегат часто выходит из строя, то значит надо перейти на профессиональные модели. Особенно это касается мастеров, которые в целях экономии покупают бытовые модели, но при этом работают ними по стройке, эксплуатируя по 8-10 часов в сутки

Зная отличие между бытовыми и профессиональными моделями, облегчается выбор электроинструмента. От выбора электроинструмента и его применения зависит, как часто понадобится выполнять своими руками ремонт болгарок.

Разберемся в вопросе о том, что же чаще всего ломается на болгарках. Чаще всего встречаются следующие признаки неисправностей:

1. Не включается прибор — при очередной необходимости воспользоваться УШМ, обнаруживается, что она не работает. Причинами такой неисправности могут выступать такие факторы: отсутствие питания в розетке, поврежден сетевой провод, отошли контакты, сломалась кнопка или стерлись щетки. Зачастую, как показывает практика, изнашивается на угловых шлифмашинках место входа сетевого кабеля в конструкцию корпуса. Именно здесь и надо искать место, где повредился контакт
2. Ток в прибор поступает, но двигатель не работает — это означает, что с высокой долей вероятности из строя вышла кнопка. На болгарках кнопки неремонтируемые, поэтому после небольшой проверки, ее следует просто заменить
3. Искрение агрегата во время работы и возникновение запаха гари — это значит, что пришла пора заменить графитовые щетки. Они имеют соответствующий ресурс, поэтому признаки искрения в области расположения щеток означают, что они стерты и качество контакта низкое
4. Появление посторонних звуков после запуска мотора — треск и звонкий звук являются признаками износа подшипников или шестерней. Чтобы выяснить точную причину гула инструмента, его понадобится разобрать и осмотреть механические детали

Это основные виды неисправностей, выявить которые может даже новичок. Подшипники и щетки принадлежат к категории расходных деталей, поэтому не удивляйтесь, если через полгода эксплуатации агрегата возникнет необходимость их замены. С простыми видами поломок на болгарках все понятно, но часто бывает так, что все вроде проверено, а инструмент не работает. Что же делать в такой непростой ситуации? Для этого нужно углубиться в тематику ремонта болгарок, и попытаться понять, что же является причиной. Часто в таких случаях помогает «метод тыка», но мы на него не будем опираться, чтобы не пострадать. Рассмотрим все виды дефектов и поломок на болгарках, а также особенности их выявления и устранения.

В каких случаях можно спасти якорь и восстановить его своими руками

Если повреждение якоря установлено с гарантированной точностью, деталь необходимо извлечь из электродвигателя. Разборку мотора надо производить с особой аккуратностью, предварительно сняв щётки и отсоединив клеммы питания. Вынимается ротор вместе с опорными подшипниками и крыльчаткой охлаждения мотора, они составляют с ним единое целое.

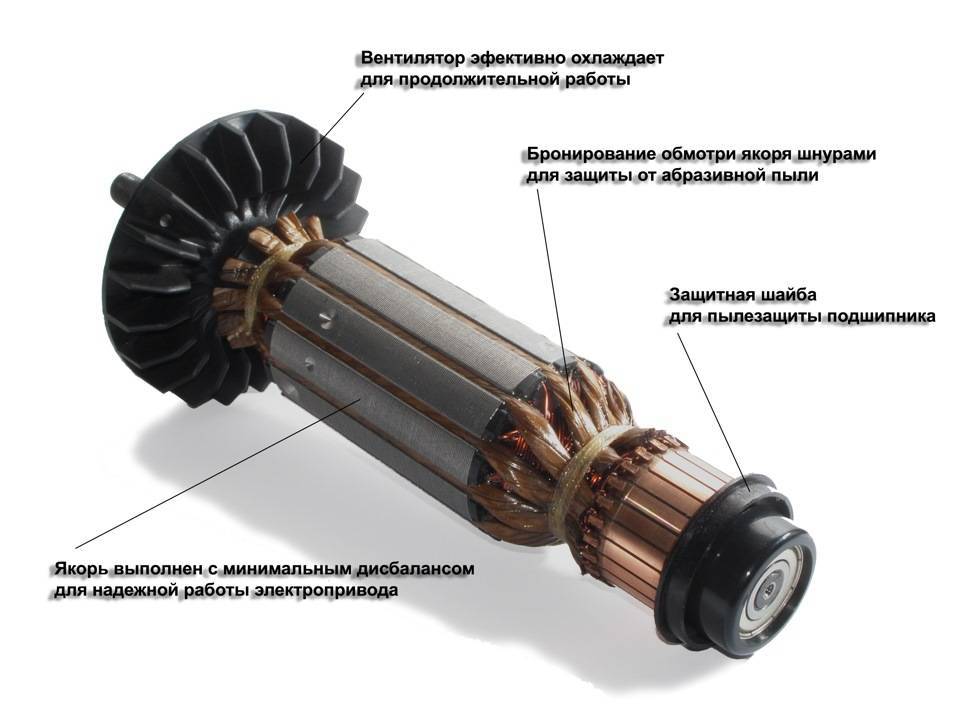

Схема устройства якоря болгарки

Если в якоре повреждена большая часть проводки и в результате перегрева нарушена балансировка, его лучше заменить целиком. О нарушении балансировки говорит повышенная вибрация и неравномерный гул при работе механизма.

Как перемотать якорь — пошаговая инструкция

Если балансировка якоря не нарушена, а проблема только в испорченных обмотках, то такой якорь можно восстановить самостоятельно, перемотав катушки. Перемотка ротора в домашних условиях требует большого терпения и аккуратности.

Для самостоятельной перемотки якоря понадобится:

• провод для новой обмотки. Используется медная жила с диаметром, точно соответствующим старому проводнику;
• диэлектрическая бумага для изоляции обмотки от сердечника;
• лак для заливки катушек;
• паяльник с оловянно-свинцовым припоем и канифолью.

Перед перемоткой важно сосчитать количество витков провода в обмотке и намотать на катушки такое же количество нового проводника. Процесс перемотки состоит из следующих шагов:

Процесс перемотки состоит из следующих шагов:

1. Демонтаж старых обмоток. Их надо аккуратно удалить, не повредив металлического корпуса якоря. Если на корпусе обнаружились какие-либо заусенцы или повреждения, их надо загладить напильником или зашлифовать наждаком. Иногда, для полной очистки корпуса от шлаков, мастера предпочитают обжигать его горелкой.
2. Подготовка коллектора для подключения нового провода. Снимать коллектор нет необходимости. Следует осмотреть ламели и замерить мегомметром или мультиметром сопротивление контактов по отношению к корпусу. Оно должно быть не более 0,25 МОм.
3. Удаление старой проводки на коллекторе. Тщательно убрать остатки проводов, прорезать пазы в части контактов. В дальнейшем в пазы будут вставлены окончания проводов катушек.
4. Установка гильз для якоря. Гильзы делаются из диэлектрического материала толщиной 0,3 мм, например, электротехнического картона. Нарезать определённое количество гильз и вставить в пазы очищенного якоря.
5. Перемотка катушек. Конец нового проводника приприпаивается к окончанию ламели и наматывается последовательными круговыми движениями, против часовой стрелки. Такая укладка называется «укладкой вправо». Намотка Повторить для всех катушек. Возле коллектора стянуть провода толстой нитью из х/б ткани (капрон применять запрещено, так как он плавится при нагреве).
6. Проверка качества намотки. По окончании укладки всех обмоток, проверить мультиметром отсутствие межвитковых замыканий и возможных обрывов.
7. Финишная обработка. Готовую катушку обработать лаком или эпоксидной смолой для скрепления обмотки. В заводских условиях пропитку сушат в специальных печах. Дома это можно сделать в духовке. Как вариант — применять для пропитки быстросохнущие лаки, нанося покрытие в несколько слоёв.

Ремонт болгарки своими руками – устраняем типичные неисправности

Будь то бытовой электропатрон или турбина на гидроэлектростанции – ремонтная последовательность должна исключать элементарные неисправности в первую очередь. Электрику и электронику не зря называют «двумя науками о контактах». Типичные неисправности болгарок вкупе с методиками их устранения таковы:

• Инструмент внезапно перестал подавать признаки жизни. С вероятностью 90 % можно заключить, что ток из розетки не попадает на электрощетки. То есть проблема заключается либо в силовой вилке, либо в самом проводе, либо в механизме кнопки «Пуск». Достаточно разобрать корпус и «прозвонить» кабель обыкновенным тестером на предмет наличия обрывов – очень часто достаточно заменить провод, и болгарка заработает, как новенькая;
• Провод с вилкой гарантированно целы, а инструмент по-прежнему обездвижен? Необходимо разобрать пусковой механизм, причем желательно промаркировать снимаемые контакты – если впоследствии их подключить неверно, то может сгореть обмотка или заклинить якорь. Заменить пусковую кнопку можно на любую аналогичную, рабочие параметры маркируются на ней вполне разборчиво;
• Кнопка «Пуск» и силовой провод находятся в работоспособном состоянии, а болгарка трудиться не желает? Пришла пора заняться шеткодержателями. Очень часто достаточно зачистить контактные пластины на коллекторе, и появляется долгожданная искра и ровное гудение механизма. Если его нет, то необходимо осуществить замену щеток. Ресурс этих устройств обычно ограничен несколькими годами. Ряд моделей болгарок выпускается с припойным соединением электрощеток, выпаивать и ставить новые нужно в комплекте, их частичная замена не допускается;
• После замены внимательно осмотрите старые электрощетки – если они обладают неравномерным износом, это является явным признаком смещения центра тяжести инструмента или его подвижной внутренней части. Лучше обратиться в специализированную фирму по ремонту сложного электрооборудования – самостоятельно отрегулировать баланс без опыта вряд ли получится.

Замена щеток относится к «вершине первого уровня» при самостоятельном исправлении неисправностей в электрошлифовальных машинах. Можно и дальше расписывать ремонтные рекомендации, как разобрать редуктор болгарки, перемотать ее обмотку или перенастроить электронную начинку. Но серьезные поломки требуют серьезного же подхода к работе. Если этот редуктор вы никогда не видели, как же вам удастся его починить? Шанс на включение болгарки зависит от вашего здравого смысла – экономия на профессиональном ремонте обернется потерей всего инструмента.

УШМ (угловые шлифовальные машинки), в простонародье называемые болгарками, считаются крайне надежным и популярным инструментом. Однако любая вещь рано или поздно ломается и требуется починки. Отремонтировать болгарку самостоятельно не так уж и трудно, если у вас на руках есть инструкция, где указан порядок действий. Ниже вы сможете отыскать ответы на вопросы, связанные с починкой статора, ротора, редуктора и угольных щеток УШМ.

Болгарки крайне распространены среди многих домашних умельцев. Возможность заменять рабочие элементы позволяет осуществлять полировочные, шлифовальные и отрезные манипуляции. А наличие прибора плавного пуска существенно повышает удобство и безопасность работы. Починка УШМ — это простая работа, с которой можно справиться и своими силами. Тем, кто решил сделать это, потребуется схема УШМ необходимого типа, материалы для смазки, сам инструмент и пошаговое руководство.

Любая починка УШМ своими силами должна начинаться с выявления неисправностей. Болгарка характеризуется несложным устройством. При вращении ротора посредством косозубой шестеренки крутящий момент передается на шпиндель (вал) рабочего элемента. На валу находится полировочный или шлифовальный круг или камень.

Следует отметить и форму зубчика. На УШМ небольшой мощности, как правило, установлены шестеренки с прямыми зубчиками. Косозубые же конструкции применяются в приборах, мощность которых начинает от 1000 Ватт.

УШМ, как и всякий инструмент, с течением времени подвергается всевозможным поломкам, причины которых могут быть самыми разными. Они могут возникать не только от неправильного использования устройства, но и из-за несвоевременной/некорректной смены угольных щеточек и материалов для смазки.

Независимо от модели и марки болгарки проблемы у всех возникают практически одинаковые. Их можно условно поделить на электрические и механические. Для ремонтников-новичков, которые не знают как разобрать болгарку, поломки можно поделить на сложные и простые.

Ремонт болгарки: мелкие неисправности

Однако, как бы качественно и правильно ни была выполнена машинка, все инструменты рано или поздно выходят из строя. При правильном использовании, обладателю этого нужного в хозяйстве и производстве инструмента, не составит особого труда починить аппарат. В этом разделе мы постараемся рассказать о ремонте болгарки разных производителей своими руками или подсказать, каким способом можно снять ту или иную деталь для последующей ее замены.

Определение поломки

Для начала нужно определить в какой именно момент произошла поломка. Вспомнив причину можно быстрее определить неисправность. Ситуации могут быть следующими:

• во время работы инструмент просто отключился;
• после падения болгарка перестала работать;
• внезапно перестал вращаться режущий диск;
• машинка не запустилась, после того как длительно не использовалась.

Ремонт болгарки: неисправность контактов

Начиная ремонт болгарки, будь то Бош, Макита или Интерскол, нужно идти по принципу работы от простого к сложному. Разбирать сразу весь корпус инструмента не стоит, лучше сначала исключить элементарные неисправности.

1. Проверяем, присутствует ли ток в розетке.
2. Рассматриваем провод болгарки на предмет каких-либо изгибов или нарушений его изоляции. Зачастую такое происходит под крышкой шлифовальной машинки.
3. Откручиваем крышку с помощью крестообразной отвертки и тестером прозваниваем все провода на предмет малейших повреждений.
4. Если причина поломки кроется в этой части инструмента, отрезаем кусок провода и изолируем его, а лучше полностью заменить поврежденный кусок, так как в месте скрутки изоляционной лентой провод со временем опять начнет ломаться.

Ремонт болгарки: неисправность детали пуска

Осматриваем кнопку запуска, также тестером прозваниваем провода, ведущие к кнопке, для этого нужно отключить кнопку от цепи и поочередно прозвонить каждый провод в отдельности

Если кнопка окажется неисправной, то ее необходимо заменить, купив новую, поскольку ремонт мелких деталей непрактичен и в итоге, потеряв кучу времени, окончится ничем.
Убедившись в наличии тока в сети и в исправности провода, приступаем к более сложному ремонту.
После вскрытия крышки, в момент проверки проводов, обращаем внимание на электрощетки и коллектор якоря. Со временем щетки могут просто износиться и требовать их замены

Покупая новые, обязательно возьмите собой старые испорченные щетки и купите идентичные в магазине.
Для того чтобы заменить временем испорченные детали, открываем 2 окошка щеткодержателей, и отогнув пружину, снимаем электрощетки. Таким же способом устанавливаем уже новые щетки и закрываем корпус.

Ремонт болгарки: загрязнение коллектора

Еще одной причиной поломки болгарки может быть загрязнение коллектора. Во время работы шлифовального инструмента сыпятся искры, и коллектор может попросту прогореть. В этом случае неизбежно требуется его полная замена.

Однако причина плохой работы может быть и просто незначительное количество нагара, который элементарно убирается протиранием ваткой со спиртом. Спирт хорошо удаляет загрязнения подобного характера с поверхностей инструментов.

Эксцентриковые шлифовальные машины

Благодаря сложной траектории перемещения, вы никогда дважды не пройдетесь по одному месту.

По принципу работы схожи с вибрационными шлифмашинами. Отличием является возможность совершать не только возвратно-поступательные движения, но и круговые. Данное свойство позволяет повысить производительность и диапазон применения машинки, что помогает без рисок вести шлифовальные работы на выпуклых и вогнутых поверхностях. Особое достоинство некоторых эксцентриковых шлифмашин в наличии эластичной шлифовальной тарелки.

Мощность двигателя эксцентриковой шлифмашины 150 – 400 Вт. Если выберем модель с регулировкой скорости вращения двигателя, то соответственно повысится быстрота конечной обработки необходимой детали. Пыль у подобной машинки удаляется в контейнер через отверстие в шлифлисте. Для тех, кто неравнодушен к электронике, предусмотрено наличие электронной системы набора числа оборотов двигателя.

Хороший выбор шлифовальных листов с различной зернистостью помогают работать с разнообразным материалом. Шерстяные колпаки и полировальные губки позволяют осуществить высокоглянцевую полировку особо тонких поверхностей. Основной способ крепления полировальных листов – липучка.

Устройство, принцип работы и возможности применения

С повышением мощности возник прецедент для обеспечения норм активной и пассивной безопасности при использовании данного инструмента. Современные УШМ оснащены множеством практических возможностей и функциональным дизайном для работы с металлом, керамикой, деревом и иными поверхностями.

Устройство болгарки ДИОЛД МШУ-1,5-01. Фото 220Вольт

Для освоения приемов работы болгаркой необходимо подробно ознакомиться с ее устройством. Конструктивно инструмент состоит из крепежной головки — шпинделя, на котором размещается оснастка — круги для шлифовки или отрезания, корпуса вытянутой или прямоугольной формы, одной или двух рукоятей. Оснастка зависит от требований, которые предъявляются к видам работ с помощью болгарки:

• Резка всевозможных материалов, в том числе и высокопрочных композитных сплавов.
• Шлифовка и зачистка поверхностей.

Разновидности

Болгарки выпускаются в трех модификациях по предназначению:

• Промышленные. Их отличает большая мощность, а также возможность длительного использования каждый день, но их нельзя использовать непрерывно.
• Бытовые. Их предназначение в периодическом применении для выполнения небольшого объема работ.
• Для поточного производства. Имеют огромный запас срока службы и пригодны для длительного и ежедневного использования.

Угловая шлифовальная машина INGCO AG30008 мощностью 3000 Вт. Фото ВсеИнструменты.ру

Кроме того, болгарки подразделяются по ряду конструктивных особенностей. Они могут оснащаться поворотными или съемными рукоятями, съемным или встроенным кожухом, также в зависимости от мощности они имеют разную массу и габариты. Параметры выбираются в зависимости от той работы, для которой необходима УШМ.

Как проверить обмотку статора УШМ в домашних условиях разными способами

Существует большое количество различных электрических приборов с помощью которых можно произвести диагностику статора. Однако в домашних условиях применяется ограниченное количество технических средств. Некоторые представлены в нижеследующих видео.

Проверка якоря/ротора и статора мультиметром/тестером

В следующем видео в качестве инструмента для диагностики ротора и статора электропривода используется прибор мультиметр или как чаще в обиходе называемый тестером. Применяется для измерения различных электрических параметров: сопротивления, силы тока, напряжения. Для определения неисправностей в виде обрыва проводов, пробоя обмотки на корпус используется режим «омметр», то есть выставляется определенное значение сопротивления, которое сопоставимо с имеющимся в проверяемой цепи. В данном случае с пределом 200 Ом.

Пробой статора на корпус определяется прикладыванием индикаторных щупов к его корпусу и одному из концов обмотки. Наличие на индикаторе какой-либо величины сопротивления показывает о наличии дефекта в виде пробоя обмотки на корпус. При диагностировании обрыва обмотки индикатор прибора не будет ничего показывать при совмещении щупов с выводами обмоток.

Более сложные манипуляции следует провести при проверке обмоток ротора электропривода. Обрыв обмотки может быть в любом соединении с отдельно взятой ламелью коллектора. Поэтому необходимо проверить сопротивление между всеми ламелями коллектора, прикладывая к ним поочередно индикаторные щупы. При отсутствии обрыва сопротивление будет иметь во всех случаях одно и то же небольшое значение. Любые отклонения свидетельствуют о наличии обрыва. Пробой обмотки на корпус проверяется щупами при контакте их с коллектором и «железом» из набора листов из электротехнической стали. Шкала индикатора не должна реагировать на данное действие.

Однако мультиметром невозможно определить межвитковое замыкание. Здесь применяется прибор носящий название индикатор коротко замкнутых витков (ИКЗ). Более подробно о нем в нижеследующей информации.

На межвитковое замыкание, индикатором

Принцип действия прибора для определения межвиткового замыкания показан в следующем видео. Прибор в проверяемой обмотке индуцирует магнитное поле. При наличии в обмотке коротко замкнутых витков ток короткого замыкания вызывает повышенное противодействие генерируемому прибором электромагнитному полю. Регулировкой ИКЗ выполняется настройка, по достижении которой срабатывает световой сигнал (индикаторная лампочка изменяет цвет с зеленого на красный) или раздается звуковое сопровождение. В дополнение к основному применению, автор показывает способ определения мест подсоединения проводов обмотки к ламелям коллектора, при отсутствии визуально просматриваемых контактов.

Макита, без приборов

В одной из моделей Макита в следующем видео во время работы пошел дым, что является верным признаком сгоревших ротора или статора. Для определения причин автор выполнил полную разборку болгарки, дающую возможность хорошо выполнить внешний осмотр подозреваемых в неисправности узлов болгарки. Если на роторе признаков последствий от задымления обнаружено не было, то на статоре несколько мест подгоревшего электроизоляционного лака четко просматривались.

Важно: после визуального осмотра необходимо еще раз проверить с помощью приборов тот узел, на котором не обнаружено никаких внешних недостатков. Так, например, в данном случае на роторе мультиметром обнаружены обрывы в обмотке. Кстати на статоре оказалось достаточно внешнего осмотра, так как мультиметр не смог определить дефект в виде межвиткового замыкания.

Кстати на статоре оказалось достаточно внешнего осмотра, так как мультиметр не смог определить дефект в виде межвиткового замыкания.

Мультиметр – автомат: быстро и качественно выполняет измерения

Мультиметр, который представлен в следующем видео удобен в работе и позволяет снимать показания без лишней суеты, когда у прибора, не обладающего такой опцией «скачут» измеряемые величины. Показан способ определения погрешности измерения, связанный с сопротивлением индикаторных щупов. Дано ориентировочное значение сопротивления обмотки, где отсутствуют неисправности.

Операции, которые можно выполнить при помощи болгарки

Болгарка представляет собой многофункциональный инструмент. Приводным механизмом в ней является электродвигатель, который через редуктор передает движение валу с закрепленной на нем сменной насадкой. Общий вид устройства представлен на фотографии ниже.

На рынке представлены модели, различающиеся мощностью и конструкцией:

бытовые;

УШМ (болгарка) FT-1318

профессиональные;

Профессиональная большая болгарка 230мм Stern AG230B

с ручками или без них.

Мощные устройства питаются от трехфазного напряжения величиной 380 В, а бытовые – от однофазной сети 220 В. Имеются также маломощные аккумуляторные модели.

Угловой шлифовальной машиной (УШМ) можно делать с различными материалами следующие основные виды работ:

• резку;
• шлифование;
• полирование.

УШМ предназначена для работы с такими материалами:

• бетоном;
• металлом;
• деревом;
• стеклом;
• керамической плиткой;
• камнем;
• кирпичем;
• пластиком.

Болгарки получили распространение как в быту, так и в промышленных условиях. Это вызвано их широкими функциональными возможностями, обусловленными следующими факторами:

• большим выбором различных насадок из разных материалов для выполнения различных операций;
• возможность неподвижной фиксации с помощью специальных крепежных приспособлений;
• наличие в некоторых моделях дополнительных ручек и нескольких скоростных режимов работы.

При этом нужно постоянно помнить, что для обработки каждого материала используются только специальные диски.
