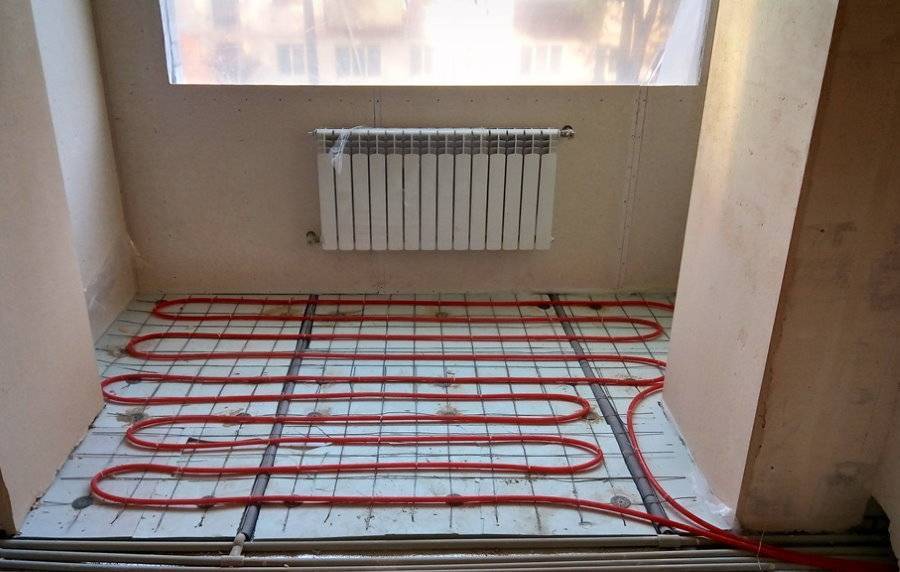

Устройство водяного пола
Монтируется такой пол только на стяжку. И тут есть очень важный момент – при расширении площади жилой комнаты на метраж балкона уровень поверхности пола в обоих помещениях не должен отличаться. Установка теплого водяного пола на балконе предполагает прокладку по всей поверхности батарей, по которым будет транспортироваться горячий теплоноситель.
Применение жидкости объясняет требование гидроизоляции такого пола. Чтобы тепло сохранялось на более долгое время, на слой гидроизоляции укладывается пленка с теплоотражающими характеристиками. Вместо фольги может использоваться пенопласт, имеющий повышенную плотность.
Монтаж пола из труб производится поэтапно:
1) Бетонная стяжка для удаления неровностей;
2) Укладка гидро- и теплоизоляционных материалов;
3) Монтаж трубопровода. При этом используют либо специальные кронштейны, либо коврики;
4) Малая площадь балкона является причиной в пользу выбора схемы-змейки для размещения трассы;
5) На балконе при устройстве водяных полов используют только бесшовные трубы из металлопластика;

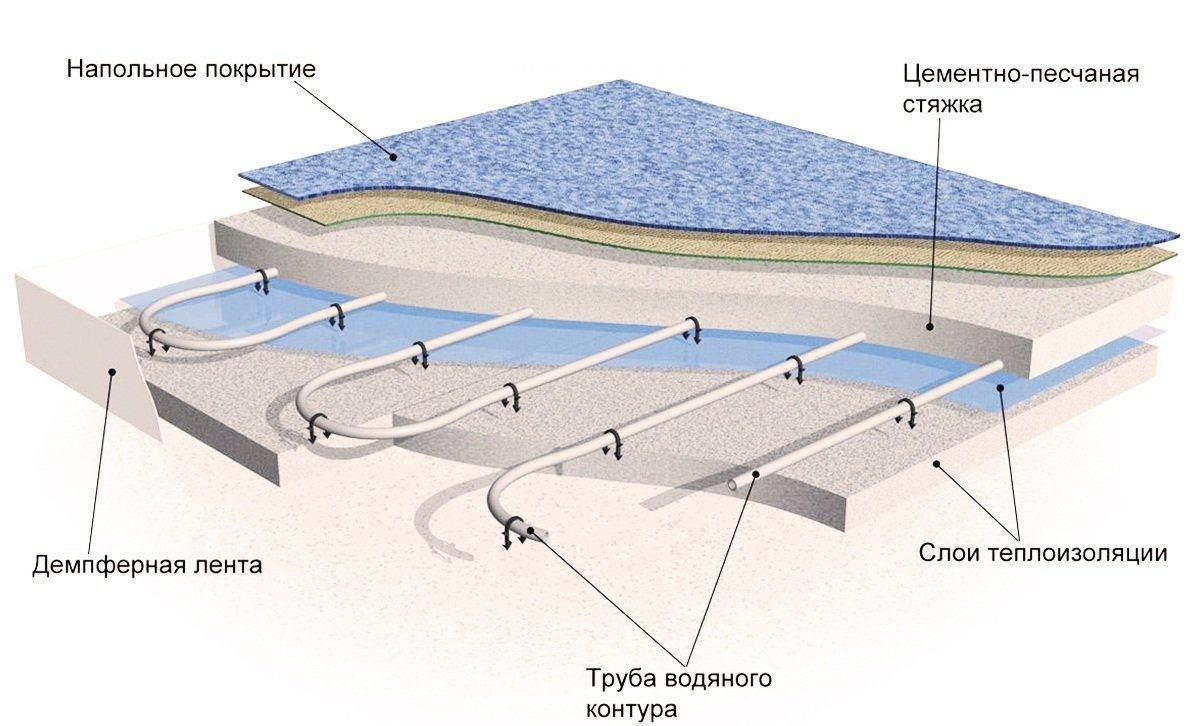

Схема монтажа водяного теплого пола
6) Изгиб труб выполняется аккуратно;
7) Монтаж трубопровода завершается подключением к системе ГВС;
8) Тестирование нового теплого пола;
9) Отсутствие протечек в трубопроводе является основанием для бетонирования трассы с теплоносителем.
Если на балконе укладывается водяной трубопровод для обогрева пространства, финишное покрытие нужно выбирать правильно. Материалы с высокой теплоотдачей: линолеум, керамическая или кафельная плитка.
Напольное покрытие настилается на полностью отвердевшую бетонную стяжку.
Какой бы из описанных вариантов утепления балконного пола не выбрал мастер, при соблюдении определенного алгоритма работ он обязательно справится с поставленной задачей. И тогда жилище расширится на дополнительную комфортную площадь.
Инфракрасные теплые полы
Такой пол при подключении к электросети излучает длинные инфракрасные лучи и отрицательно заряженные ионы. Поскольку любое тепло является инфракрасным по своей природе, можно сказать, что указание на «инфракрасность» просто маркетинговый ход производителей. Принцип прогрева ничем не отличается от других типов теплых полов – они нагревают напольное покрытие, а от него уже воздух.
Ионизация воздуха бесспорно полезна. Ионы убивают грибок, воздух становится чище. Только вот незадача – весь полезный эффект будет ограничиваться напольным покрытием. Оно просто не пустит ионы дальше.
Производители рекомендуют укладывать инфракрасные полы под ковролин, плитку, ламинат и дерево. Но хотим вас предостеречь – из-за постоянного прогрева два последних покрытия могут рассохнуться.
Преимущества инфракрасных теплых полов
Сравнение трех систем обогрева: кабельных, инфракрасных полов и радиатора
Инфракрасные теплые полы во многом лучше кабельных:
- они нагревают воздух более равномерно по всей высоте комнаты. Около потолка будет +20°C, тогда как кабельные и водяные полы прогревают верх помещения до +15°C
- теплопроводность инфракрасного пола немного выше, чем у водяных и кабельных полов. Тепло от первого на 90% передается напольному покрытию, и только 10% может уйти к соседям снизу
- инфракрасный пол экономит 20% электроэнергии по сравнению с кабельными полами
- прогрев до заданной температуры происходит в два раза быстрее остальных полов
- теплоотдача не уменьшается со временем. При правильной эксплуатации пол может работать, как новый, много лет
- электрические контакты имеют параллельную схему соединения. Это означает, что если выйдет из строя один участок, остальные будут работать без заметных потерь тепла
- инфракрасный пол безопасен в использовании. Он не горит, не перемерзает, не бьет током. Электромагнитное излучение меньше, чем у кабельных полов – последние излучают его по всему объему балкона, а в инфракрасном ток течет только по краям
- чтобы установить такой пол не нужны разрешения от властей. Его удобно использовать в квартирных домах централизованного отопления, так как установка водяного пола там запрещена законом
- устанавливаются легко и быстро за несколько часов
- если потребуется, их можно собрать и расстелить на новом месте
Недостатки инфракрасных теплых полов
Схема подключения теплого пленочного пола не из простых
У инфракрасных полов также есть изъяны:
- сложно подключить электричество. Если не получится правильно подсоединить контакт, его придется выкинуть. А их в комплекте ограниченное количество
- производители пленки заверяют, что ее можно укладывать даже на неровный пол
Однако это не так. Пол нужно хорошенько выровнять, чтобы, опять же, не повредились контакты.
Виды инфракрасных теплых полов
Существует два вида инфракрасных полов – пленочные, которые представляют собой рулоны тонкой пленки, и маты из нагревательных стержней.
Стержневой инфракрасный пол
Это карбоновые стержни, которые связаны друг с другом с обоих концов черными соединительными проводами.
В отличие от пленочных, стержневой пол нужно заливать стяжкой. Зато расстилать его тоже просто – раскатал и готово. Кроме того, не придется так тщательно выравнивать плиту, как под пленку.
Пленочный пол
Бывает с греющими полосками и нагревающимся полностью.
В пленках с греющими полосками нагреваются отдельные полосы, проложенные между полиуретановыми слоями. Делятся такие пленки в зависимости от материала нагревательного элемента на биметаллические и углеродные (карбоновые).
Внешне два вида мало чем отличаются друг от друга. Однако биметаллические пленки не распространены сейчас, так как менее эффективны. У них алюминиевые и медные полосы.
Углеводородный (карбоновый) пол греет за счет карбоновых полосок. Срок службы таких полов – 15 лет. Стоимость 1 кв. м. – от 500 до 1000 руб.
Сплошную карбоновую пленку выпустили в 2011 году южнокорейцы. Ее отличие в том, что она не состоит из отдельных полосок, а представляет из себя цельный карбоновый слой. Чем больше площадь покрытия – тем выше коэффициент полезного действия, то есть прогревания.
Цельный карбон залит между слоями полиэтилентерефталата (PET). Эти слои обеспечивает такую прочность, что пленку можно искромсать ножом, и теплоотдача останется прежней. Поэтому гарантийный срок на нее – 50 лет. Она продается рулонами шириной 50 и 100 см. Стоимость 1 кв. м. около 1600 руб.
Для балконов подойдет теплая пленка мощностью от 180 Вт и выше.
Дополнительно придется купить: теплоизоляционную подложку под пленку (например, пенофенол или изолон), терморегулятор.
Как устанавливают обогревающую конструкцию
Процесс установки водяного пола сложнее, чем прочие, поскольку потребуется поверка труб перед тем, как уложить их и покрыть стяжкой. Остальные варианты в этом плане проще, но нагревают они меньше, чем водяной пол.
Монтаж водяной системы
Чисто технически монтаж производится по той же схеме, что и у электрических полов. Установка производится на бетонную стяжку или между деревянными лагами. Бетон считается прочнее, плюс он служит отличным проводником тепла и сохраняет его надолго.

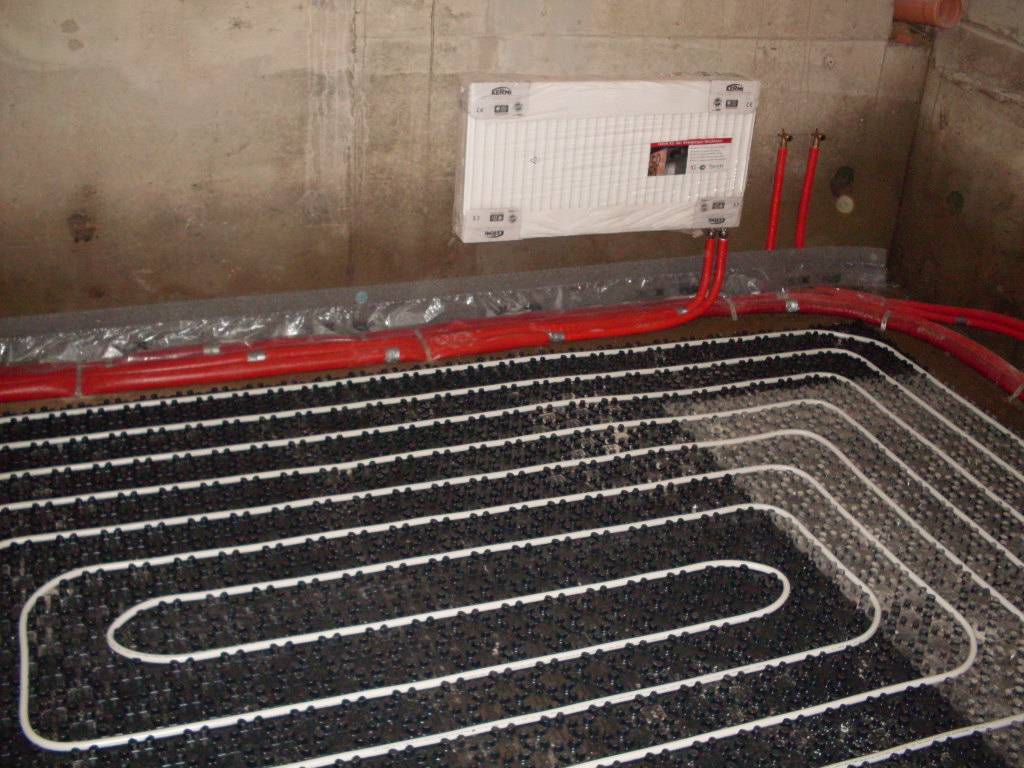

Водяной теплый пол
Пол, на котором будут проводиться работы должен быть идеально ровным
Важно учесть этот нюанс, поскольку при постройке внешние конструкции делаются под небольшим наклоном, чтобы вода не задерживалась на крыше, а спокойно стекала вниз. Для водяной конструкции необходим дополнительный слой гидроизоляции
Материал, который обеспечивает защиту от воды должен по размерам выходить за пределы пола и быть чуть выше финального покрытия.
Для самого настила используется гибкая труба из металлопластика. Она фиксируется на теплоизоляцию небольшими хомутами. На том месте, где хомут накрывает трубу, устанавливается резиновая гофра. Так уберегают места сгибов от внезапного преломления.
Труба укладывается витками или улиткой. Расстояние между трубами 10-15 см. К стене они должны находиться не ближе чем на 5 см. Пересечения не допускаются.
По периметру вдоль стены прокладывается лента из полиэтилена, чтобы при усадке стяжки был демпферный зазор. Стяжку делают из самовыравнивающегося материала или из смеси цемента и песка по маякам. После ждут полного высыхания состава (7 дней) и укладывают финальную облицовку (через 1 месяц).
Сухая укладка делается на деревянные лаги. Поверхность выравнивать под них не обязательно, достаточно вставить клинья. Лаги размещают через каждые 30 см. Высота конструкции около 7 см (учитывается ширина утеплителя и трубы).
На теплоизоляцию кладется полиэтилен, на него обрешетка. Утеплитель прокладывают между лагами, скрепляя свободное пространство монтажной пеной. Чтобы труба прошла по всем лагам, в местах стыковок нужно сделать пазы. До облицовочного покрытия прокладывается слой фанеры.

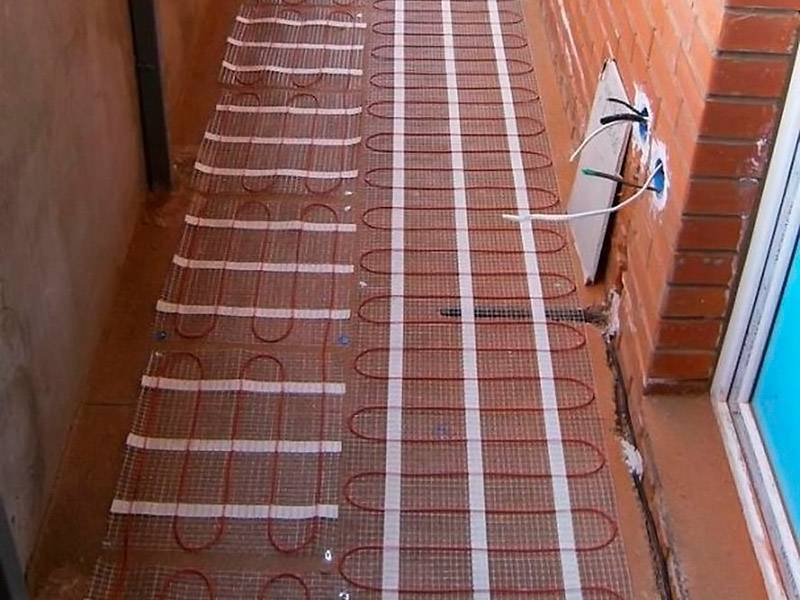

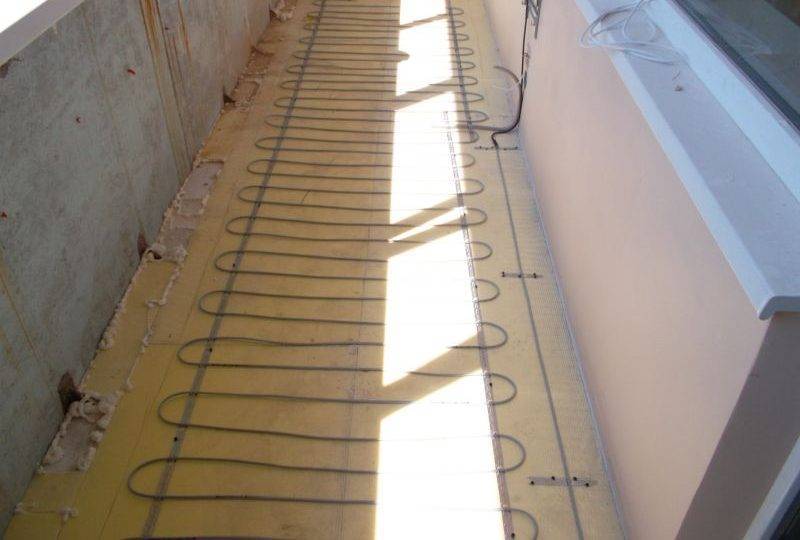

Монтаж кабельной системы
Способ укладки кабеля такой же, как и водяной трубы. Для удобства и простоты монтажа можно использовать специальные электрические маты. Это тонкий кабель, который держится на стекловолоконной пленке. Их проще закрепить на теплоизоляции.
Схема подключения кабельного теплого пола
Перед матами прокладывается слой металлической армирующий сетки. Закреплять маты не требуется. Плиточное покрытие можно класть прямо на них, на специальный клей.
Кабель монтируется аналогично водяной трубе. В местах сгиба перехватывается хомутами, которые фиксируются в термозащиту. Сверху заливается стяжка и кладется кафельная плитка.
Монтаж инфракрасной системы
Самый простой вариант, по времени занимает несколько часов. Перед наложением пленки термозащиту покрывают изолирующим слоем вспененного полимерного полотна. Оно покрыто фольгой. Стыки заклеивают специальным скотчем.
Датчики и контакты должны идти вровень с полом, под них делаются ямки в изоляции. Пленка укладывается сверху на изолон. Контакты отпрессовывают, изолируют.
Сверху выкладывается защитный слой полиэтилена. Далее можно класть любое напольное покрытие. Для этого типа обогревающего настила можно использовать любые материалы. Стяжка после наложения пленки не нужна.

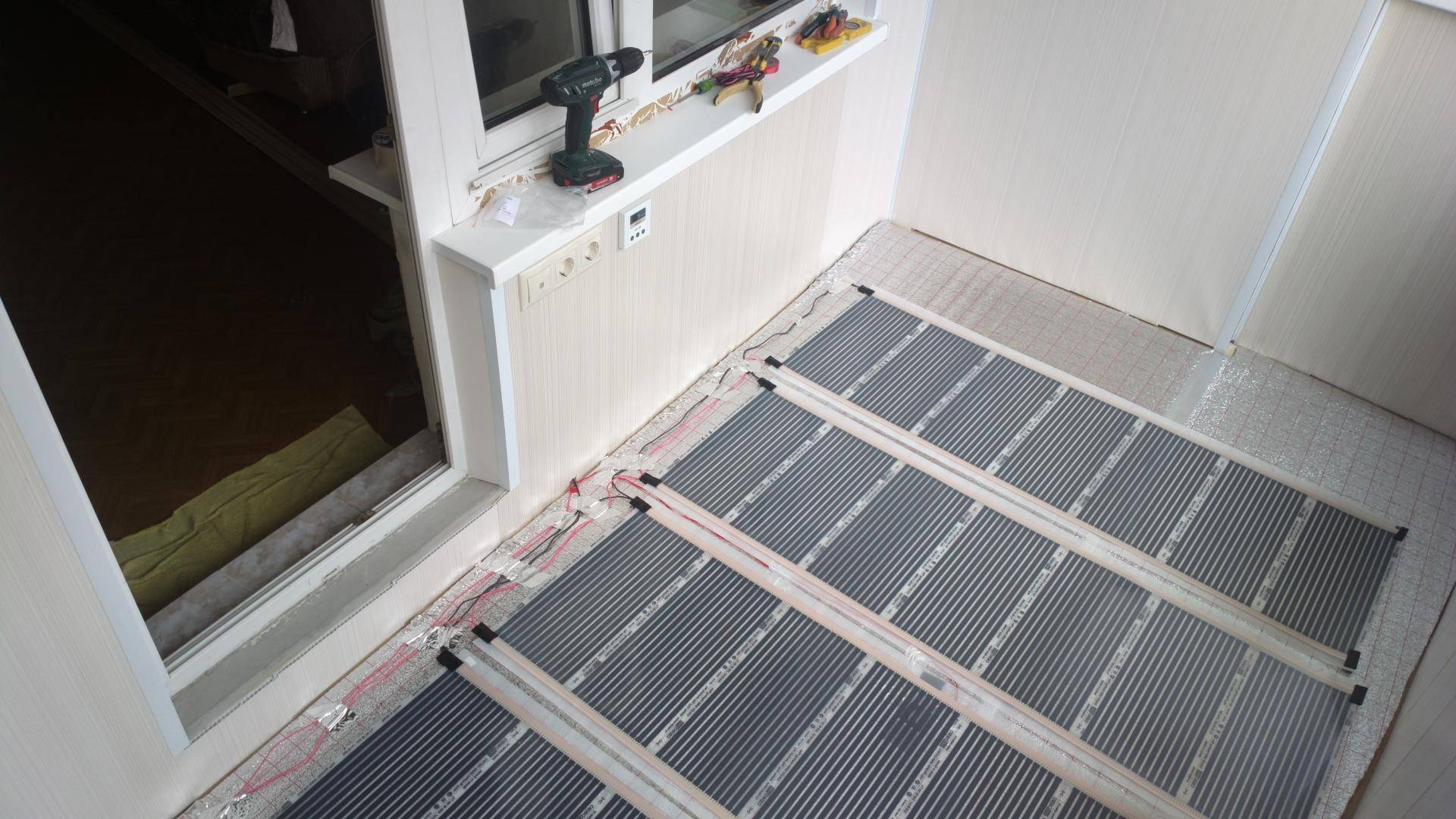

Монтаж пленочного инфракрасного пола
Такая система теплого пола способна обогреть не только облицовочное покрытие, но и стены рядом с ней, что является особым плюсом для любителей домашних растений. Обогрев поможет им пережить зиму на балконе.
Демонтировать настилы, залитые бетонной стяжкой, сложно, потребуется помощь специалистов. Деревянные лаги легко снимаются, как и пленочная система.
Монтаж системы на балконе может быть весьма хлопотным делом, но сделать теплый пол на балконе своими руками реально. После установки финальной стяжки заканчивают отделку стен помещения. Завершается ремонт напольным покрытием
Важно правильно подобрать обогрев под тип помещения. Подготовить ровную поверхность, гидро и теплоизоляцию
Трубы или кабель должны быть зафиксированы, воздуха в пространстве между теплоизоляцией и стяжкой оставаться не должно.
Система теплого пола пригодится тем, кто сушит белье на балконе или хочет создать на нем тихий уголок для занятия хобби. Стекла в таком помещении замерзать не будут, теплый воздух от настила поднимается вверх и не дает им покрываться инеем.
Открывать окна на лоджии, где установлена конструкция можно совершенно безопасно, перепад температур никак не повлияет на ее сохранность.
Схемы подключения теплого пола
Чаще всего применяют 4 схемы подключения. Каждая из них применяется в отдельных случаях. Все зависит от вида системы отопления, количества комнат, используемых материалов и прочих факторов.
Напрямую от котла
Такая схема предполагает наличие котла, от которого распределяется теплоноситель на теплый пол и другие отопительные системы (к примеру, дополнительный радиатор). Охлаждаясь, жидкость поступает обратно в котел, где заново нагревается. В системе еще используют насос, который регулирует движение теплоносителя.
В данном видео специалист показывает готовую систему, установленную напрямую от котла. Дает полезные комментарии к своей работе:
Теплый пол от двух контурого котла.
Watch this video on YouTube
От трехходового клапана
Данный вид подключения обычно применяется при комбинированной системе отопления. Учитывая, что от котла поступает вода с температурой 70-80 градусов, а теплый пол разгоняет теплоноситель температурой до 45 градусов, то системе нужно как-то охладить горячий поток. Для этого и устанавливается трехходовой клапан.
Как это работает? Обратите внимание на схему:
- От котла поступает горячая вода.
- Одновременно с другой стороны в клапан поступает остывшая вода (которая прошла по теплому полу, нагрела его, остыла и вернулась обратно).
- В центре клапана происходит смешивание горячей воды и остывшей обратки.
- Термоголовка клапана регулирует необходимую температуру. Когда она доходит до нужных 40-45 градусов – вода поступает снова по трубам теплого пола, нагревая помещение.
Отрицательным моментом является невозможность точно распределить дозировку холодной и горячей воды. В некоторых случаях на входе в теплый пол может поступить или слишком охлажденная жидкость, или немного перегретая.
Но, учитывая, что монтаж такой системы очень прост и не «бьет по кошельку», то многие соглашаются на такой вариант подключения. К примеру, отличным вариантом будет выбор, где заказчик не имеет высоких требований и хочет сэкономить.
Пример реальной схемы:
В данном видео специалист-установщик подробно рассказывает о начинке трехходового клапана, в каких случаях его лучше устанавливать и какие его разновидности бывают. Инженер озвучивает возможные ошибки и дает рекомендации, как их избежать:
Трехходовой клапан. Устанавливаем правильно.
Watch this video on YouTube
От насосно-смесительного узла
Схема смешанная. Имеет зону радиаторного отопления, теплый пол, насосно-смесительный узел. Подмешивание проходит от остывшей воды теплого пола, которая пришла с «обратки», к нагретой котловой.
В каждом смесительном узле установлен клапан балансировки. Он точно дозирует объемы остывшей жидкости (обратки) к подмесу в горячую воду. Это способствует добиться точных данных по температуре входа теплоносителя в теплый пол для его подогрева.
От радиатора
Во многих помещениях и квартирах запрещено применять такую схему подключения теплого пола. Но там, где это позволительно (разрешение берется в ЖКХ или УК вашего дома), то схема проводится напрямую через радиатор (батарею).
Нагретая вода напрямую поступает из радиатора в теплый пол. Остывшая вода попадает в кассетный ограничитель температуры и возвращается в радиатор (выход теплоносителя).
Установка самая простая и бюджетная. Но тут есть свои минусы – вода от радиатора бывает слишком горячей для теплого пола. Отсюда вытекающие – недолговечность системы и материала, слишком горячий пол. В летний сезон, когда отключают отопление – пол будет холодный.
Идеальное место применения подогрева пола от радиатора – санузел, лоджия.
В видео представлен монтаж теплого пола напрямую от общего радиатора отопления. Установщик детально показывает, как это сделать с минимальными потерями. Установка 3-х контуров: кухня, санузел, гостиная. Квартира небольшая:
Как сделать теплый пол от отопления? Подключаю теплый пол к системе отопления без коллектора
Watch this video on YouTube
Какой выбрать обогреватель на балкон и лоджию способы обогрева
Существует несколько основных вариантов обогрева балкона, каждый из которых базируется на различных видах энергии. Стоит рассмотреть подробнее каждый из способов обогрева балкона и лоджии.
Использование радиаторов – дешевый и универсальный способ обогрева. Однако, при низких температурах за окном возникают проблемы, теплоноситель замерзает, корпус может лопнуть. Что повлечет затопление нижних ярусов.
Вынесение радиаторов на лоджию или балкон запрещено постановлением большинства крупных городов России. Поэтому, перед монтажом требуется составить проект и получить разрешения, иначе, возможны крупные штрафы.
Потолочное прикрепление
Теплый пол, являющийся системой полых трубок, которые прокладываются на основание из бетона или дерева, затем сверху монтируется утеплитель и напольное, маскирующее покрытие. Эта система отличается экономичностью. Внутри циркулирует теплоноситель с температурой 60-65 градусов. Особенностью является равномерный прогрев всей поверхности. Теплый пол можно использовать только если балкон в достаточной степени утеплен. Согласно видам, система может быть:
- Электрической;
- Водяной.
Система теплый пол
Однако, использование водяных агрегатов нецелесообразно использовать по тем же причинам, что и централизованное отопление. Кроме того, электрический пол условно подразделяют на:
- Нагревательные маты – простые в установке, прикрепляются на плиточный клей. Данная система отличается высокой скоростью прогрева, поскольку располагается максимально близко к финальному покрытию. Кабель, передающий электричество прикрепляется к сети, армированной экраном. По поверхность данный мат раскладывается как рулон.
- Кабельные полы отличаются несколько большей сложностью. Пол нагревается за счет кабеля, по которому подается электрический ток. Для установки требуется провести предварительное утепление балкона и гидроизоляцию основания.
- Инфракрасные обогреватели представляют собой наиболее оптимальный из всех теплых полов. Принцип работы заключается в использовании инфракрасного излучения, которое нагревает окружающие предметы и передает тепло в воздух.
Данные напольные или подвесные панели легко крепятся к потолку или стенам. Технологии обогрева могут существенно различаться, так как на рынке представлено множество видов обогревателей. К наиболее совершенным относят карбоновые и галогенные виды.
Монтаж теплого пола своими руками
Установка теплых полов на балконе должна проводиться исключительно мастерами в случае, если речь идет о водяном поле. В этом случае предпринимается целый ряд действий по выравниванию поверхности, проработке схемы систем труб, их прокладке и подключении всей необходимой для корректного функционирования аппаратуры. Справиться с такой работой без опыта и при этом получить удовлетворяющий результат – невозможно.
Совершенно иная ситуация с семейством электрических систем обогрева. Отопление балкона теплым полом на основе элеткрокабеля – достаточно быстрый и удобный способ. Для его монтажа не потребуется каких-то специальных знаний, а для подключения к электрической сети можно воспользоваться услугами выездного специалиста. Фактически, кабель просто прокладывается по определенной, выбранной исходя из ситуации схеме, и крепится к основе пола. После этого вся система заливается стяжкой, которая должна сохнуть указанное производителем время. До истечения срока включать систему категорически запрещается.
Инфракрасный пол настолько прост в установке, что с ним без труда справится даже неопытный человек. Подробная инструкция, как проводить монтаж теплого пола, поставляется вместе с самой пленкой. Инфракрасный тип обогрева полов часто можно размещать поверх старого покрытия. Главное — позаботиться о достаточной тепло- и гидроизоляции.
Монтаж стержневого пола
Как сделать теплый пол под плитку? Все просто .Монтаж своими руками!
Watch this video on YouTube
Технология укладки стержневого тёплого пола схода с укладкой кабельных мат. Сначала делается планировка размещения полотна, и рассчитывается количество требуемого материала.
Стержневые полы продаются в комплекте, но иногда необходимо покупка дополнительных компонентов. Требуемая мощность вычисляется по аналогии с кабельными матами, которые мы рассматривали выше.
Укладка стрежневого пола состоит из нескольких этапов:
Подготовительные работы — определение места для термодатчика, очистка и выравнивание основы, размещение фольгированной подложки — эти работы выполняются также, как и при обустройстве любого электрического пола. Если пол планируется в стяжку, то периметр оклеивается демпферной лентой.
Монтаж стержней — стержневой рулон раскручивается на поверхности, расстояние между соседними полосами должно быть 50 — 70 мм. Длина одной полосы не должна превышать 25 м. Мыты к подложке фиксируются скотчем.
Подключение — на подготовленное место устанавливается термостат, к которому подключаются провода пола. Датчик, помещённый в гофру, размещается в штробу подложки и подсоединяется к регулятору, который в свою очередь подключается к источнику питания.Обязательное условие — проводить тестовое испытание системы, перед следующим этапом работ.
Заливка стяжки — это может быть бетонный раствор, сухие клеевые смеси, или сухая стяжка, толщина слоя 20 — 30 см.
Монтаж финишного покрытия — только после полного высыхания стяжки кладётся отделочный материал. При укладке плитки заливка стяжки не требуется, маты заливаются плиточным клеем.
Укладывать стержневой тёплый пол допустимо на старое покрытие. Принцип монтажа такой же, как при укладке термомат.
Монтаж теплого пола своими руками
Лучшим вариантом для лоджии считаются электрические и пленочные модели. Они отличаются легким весом, не требуют подключения к отопительной системе. При обустройстве балконов в загородных домах допускается применение водяных полов.
Водяной пол
Монтаж водяного теплого пола производится поверх стяжки. При расширении пространства за счет лоджии уровень пола в комнате и на балконе должен быть одинаковым. По всей поверхности балкона укладываются трубы, по которым при включении обогрева будет перемещаться нагретая вода. Предотвратить протекание поможет гидроизоляционный слой, сохранить тепло в течение продолжительного времени позволит теплоизоляция (пенопласт, фольга).
Этапы монтажа:
- укладка бетонной стяжки — поможет устранить неровности;
- монтаж гидро-, теплоизоляции;
- установка металлопластиковых труб в форме змейки при помощи кронштейнов;
- подключение в системе горячего водоснабжения;
- тестирование системы;
- укладка слоя песка;
- укладка бетона;
- укладка напольного покрытия.
Для отделки теплого пола на балконе идеально подходят линолеум или плитка. При обустройстве водяного пола следует предварительно получить разрешение на проведение работ. Требование не распространяется на новостройки. Стоит отметить, что водяной пол функционирует только в зимнее время, при включенной системе отопления. После отключения тепла на балконе станет холодно.
В соответствии с требованиями ограничением для температуры воды считается 40 градусов. При подключении к теплоснабжению температура повысится до показателей в комнатных батареях. Такой перегрев может принести дискомфортные ощущения.

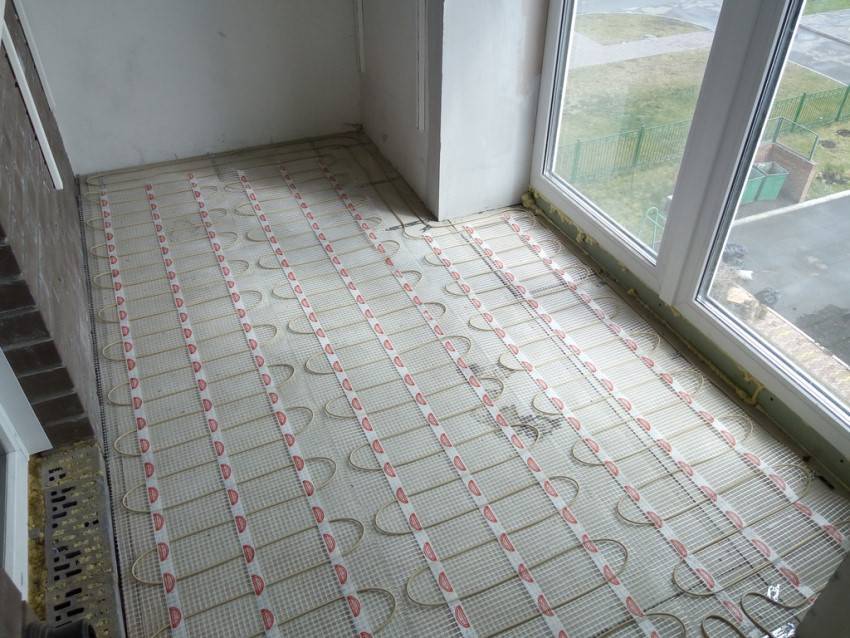

Электрические полы
Электрические полы выпускаются в виде матов. Такой вариант и подходит для утепления балкона. Перед монтажом проводится утепление стен. Монтаж осуществляется в соответствии с заранее составленной схемой. В местах, где планируется установить мебель, теплый пол укладывать не следует, что поможет предотвратить его повреждение.
Этапы:
- выравнивание полов;
- укладка утепляющего материала;
- размещение матов на пол в соответствии с заранее составленной схемой;
- тестирование системы;
- укладка цементной стяжки;
- повторная проверка функционирования системы;
- монтаж датчика температуры, устройства экстренного отключения;
- монтаж финишного покрытия — при укладке керамической плитки необходимо соблюдать толщину клеевого слоя, он не должен превышать 7 мм.
Включать теплый пол рекомендуется только через 3 недели после высыхания плиточного клея.
Пленочный
Пленочные теплые полы используются при монтаже балкона чаще всего. Принцип монтажа достаточно простой, мало чем отличается от предыдущих. Процедура установки пленочного теплого пола занимает всего несколько часов.
Предварительно выровненный пол на балконе рекомендуется предварительно проложить экструдированным пенополистиролом. Поверх него следует уложить фольгированный изолон.
Этапы монтажа пленки:
- проклейка стыков специальным скотчем;
- прорезывание в изолоне отверстий на участках подключения контактов, термодатчика;
- укладка разрезанной пленки изолон;
- подключение к системе управления;
- опрессовка контактов, укладка битумной изоляции;
- монтаж термодатчика, системы управления;
- укладка полиэтилена с нахлестом 100 мм.
На финальном этапе проводится укладка напольного покрытия. Это может быть любой материал, за исключением кафеля.
