Автономное отопление своими руками: пошаговый процесс монтажа

Виды систем

На сегодняшний день для индивидуального отопления квартир чаще всего используются две системы – газовая и электрическая.

Газовая система автономного отопления

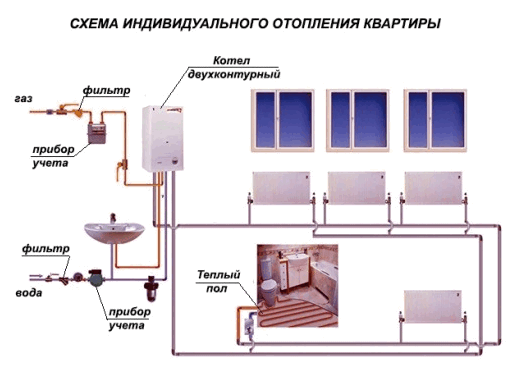

Схема системы автономного отопления во многом зависит от того, какого именно эффекта вы хотите от ее внедрения в своей квартире, а также от размера помещений, которые необходимо обогревать. Для установки индивидуальной системы вам непременно понадобится четкий план будущей системы. При этом следует учитывать то, что, поскольку вы планируете установку новой отопительной системы в квартире, то она должна максимально соответствовать всем требованиям. То есть, никакого оригинального подхода или внедрения необычных идей – только строгое соблюдение правил. Для создания схемы системы и дальнейшей ее установки следует приглашать специалистов. Самодельное автономное отопление квартиры своими руками нередко становится причиной трагедий – так что лучше не рисковать.

Газовый котел в новостройке

Ни в коем случае не следует приступать к установке системы, не собрав необходимой документации. Известны случаи, когда люди устанавливали индивидуальные системы отопления, не заручившись одобрением коммунальных служб. В результате – огромные штрафы и принудительный демонтаж системы.

Многие мастера, занимающиеся установкой газового оборудования для обогрева квартир, отмечают, что наиболее подходящим для таких целей является установка автономного отопления в квартире с использованием настенного котла. Он имеет отдельную камеру для сгорания топлива и многоступенчатую защиту. Кроме того, такие котлы оснащены качественной системой отвода дыма – она включает в себя небольшую горизонтально направленную трубу, посредством которой дым выводится на улицу, не причиняя жителям квартиры неудобств.

Современный газовый котел на кухне квартиры

Рассмотрим основные преимущества газовой системы автономного отопления:

• доступная стоимость – себестоимость системы, равно как и ее установки и эксплуатации, довольно невысока. Газовое автономное отопление квартиры вполне себе могут позволить даже те семьи, достаток которых является умеренным.
• большое количество моделей – на самом деле, современный рынок предлагает потребителям широкий выбор котлов для обогрева помещения. Вы сможете подобрать его по отдельным характеристикам – стоимость, объем, мощность, площадь обогрева, количество потребляемого топлива.
• простота использования – большинство современных моделей имеют возможность автоматического регулирования. Кроме того, вы самостоятельно можете включать и выключать систему тогда, когда потребуется. Также отдельные модели позволяют выставить оптимальную температуру нагрева и автоматически поддерживают ее.

Газовый котел

полная комплектация – сегодня легко найти газовый котел, который дополнен всеми необходимыми для монтажа отопительной системы элементами

В частности, вам не придется придумывать что-либо для создания вентиляции.

компактность и бесшумность – несмотря на свою важность, газовый котел для обогрева являет собой устройство довольно небольшого размера, которое с легкостью можно использовать даже в очень маленькой квартире. Кроме того, он работает почти бесшумно – и это также является важным для многих достоинством системы

Как уже было сказано, крайне важно доверять установку системы отопления профессионалам. Обратитесь в специализирующуюся на данной услуге компанию, непременно заключите договор и получите на автономное отопление квартиры разрешение. Не стоит полагаться на собственные силы – видимая простата процесса установки весьма обманчива

Система требует соблюдения всем особенностей монтажа, о которых вам может быть просто неизвестно. Кроме того, только профессионал сможет демонтировать элементы старой системы отопления так, чтоб она продолжала работать во всем доме

Не стоит полагаться на собственные силы – видимая простата процесса установки весьма обманчива. Система требует соблюдения всем особенностей монтажа, о которых вам может быть просто неизвестно. Кроме того, только профессионал сможет демонтировать элементы старой системы отопления так, чтоб она продолжала работать во всем доме.

Конечно, многих огорчает тот факт, что требуется оплачивать установку системы – ведь все можно сделать своими руками

Но, мало кто способен установить ее на самом деле правильно, и что немаловажно – быстро. Кроме того, специалист, производящий монтаж системы может гарантировать ее работоспособность и безопасность. А это крайне важно

А это крайне важно

Как самому сделать отопление по схеме «Ленинградка» в частном доме

Одна из популярных систем отопления – это «ленинградка». Считается, что название такое она получила, потому что была впервые применена при монтаже в домах Ленинграда.  Это однотрубная система. Иными словами все теплообменники или как их еще называют радиаторы отопления, батареи, располагаются по одной линии и на одной трубе.

Простую схему можно выразить так:

Т.е., теплоноситель, в данном случае вода, проходит через все радиаторы, постепенно теряя тепло. Лучше, оно сохраняется, если все радиаторы расположены на одном уровне. Поэтому подобная система выгоднее всего подходит для одноэтажных домов. Устанавливать можно с естественной циркуляцией воды и с принудительной, т.е. с применением насоса.

В предоставленном ниже видео, автор на примере схем рассказывает, как можно организовать у себя дома такую систему.

Необходимые документы

Закон утверждает, что абсолютно любой владелец жилья имеет право на индивидуальное отопление и отсоединение от ЦО.

Для совершения процедуры, собственник должен предоставить:

• заключение инженерной компании о технической возможности переоборудования;
• письменное согласие всех жильцов квартиры;
• документы, удостоверяющие право владения квартирой;
• технический паспорт жилья;
• заявление, составленное в свободной форме.

Закон также требует предоставления проекта, как одного из главных документов в пакете. Проект разрабатывается инженерами водо- и теплоснабжения.

Доверить проект специалистам стоит еще и потому, что самостоятельное переоборудование, рано или поздно, будет зафиксировано и демонтировано с возвращением к ЦОи, хорошо, если это случится до затопления соседей снизу из-за неправильной разводки, монтажа или обрезания труб.

Проект составляется исключительно специалистами, которые проводят расчет изменений. Расчет определяет, какое влияние будет иметь будущее отключение на работу отопительной системы в доме. Кроме того, специалисты проводят теплогидравлический расчет и расчет теплоотдачи от стояка.

Газовый котел. Какие есть варианты?

Решив для себя кардинальный вопрос —  в квартире будет газовое отопление, начните с оценки рынка отопительной техники

Здесь придется брать во внимание не только тепловые потери, но и ограниченную площадь квартиры, количество обитателей и собственные бытовые нужды

Основной акцент при выборе типа нагревательного котла сделайте на модели настенного типа. Сегодня рынок подобной техники достаточно широко представлен. Выбрать можно всегда, как газовый, так и электрический котел соответствующей мощности. Сразу хвататься за модели с большой мощностью не стоит. Для городской квартиры можно обойтись котлом мощностью 6-10 кВт. Здесь действует примерный расчет —  1 кВт тепловой энергии необходим для обогрева 10 м2 жилой площади при средних теплотехнических характеристиках стен.. К этой цифре можно добавить 10-15% на тепловые потери.

Приобретение двухконтурного газового котла – оптимальный вариант, чтобы получить реальную независимость от центрального отопления и горячего водоснабжения. Как сделать отопление в квартире своими руками, используя электричество, ответ прост — можно использовать настенные нагревательные агрегаты с ТЭНами.

Можно установить в квартире теплый пол, однако в этом случае лучшим вариантом станет не электрический, а водяной пол. Такой способ обогрева очень удобен, так как водяной теплый пол можно подключить к основному нагревательному контуру.

Достоинства и недостатки автономной отопительной системы

Само название автономной системы отопления подразумевает отказ от некачественных и дорогостоящих услуг сторонних поставщиков тепловой энергии.

Таким образом, обладатель автономной отопительной системы приобретает следующие преимущества:

1. Возможность начинать и заканчивать отопительный сезон в соответствии с погодными условиями.
2. Осуществляется ручное управление мощностью устройств, что позволяет выставлять комфортную температуру в каждом из помещений в зависимости от времени суток.
3. На период отсутствия людей систему можно выключить либо настроить на экономное расходование ресурсов.
4. Двухконтурная схема позволяет получить не только тепло, но и горячую воду для кухни и душа.
5. Пользователь обретает полную свободу от диктата поставщика тепловой энергии, его графика включения и отключения батарей. Домовладельцы становятся независимы от аварий на теплотрассах и газопроводах.

Делая выбор в пользу автономной отопительной системы, нельзя также не учитывать и некоторых недостатков её использования:

1. Владельцу жилья придётся постоянно думать о пополнении запасов топлива, искать лучшую цену, закупаться впрок, перевозить и хранить горючие материалы рядом с домом.
2. Если речь идёт о твердотопливном котле, потребуется вручную загружать топливо и выносить золу. Немало времени отнимает контроль процесса горения.
3. Индивидуальная система отопления – это комплект дорогостоящих устройств и материалов – котла, труб, радиаторов, насосов, арматуры и автоматов управления.
4. В случае использования электронагревателей, достоинства выбора в значительной степени нивелируются огромными счетами на оплату электроэнергии.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Автономное отопление своими руками: пошаговый процесс монтажа

Автономное отопление представляет собой систему обогрева, все составляющие элементы которой находятся непосредственно в обогреваемом помещении. В состав системы входят соединенные друг с другом трубопроводы, подключенные к источнику тепла и радиаторам.

То есть работа рассматриваемой системы основывается на использовании котла. К нему подсоединяются трубы, выполняется их разводка в соответствии с требованиями конкретной ситуации, сами трубы подключаются к батареям, и уже они отдают основную часть тепла помещениям.

Для обустройства автономной отопительной системы могут использоваться котлы, работающие с применением разного топлива. Ознакомьтесь с основными особенностями подобной системы, достоинствами и недостатками каждой существующей разновидности, изучите положения руководства и приступайте к монтажу. Ничего сложного в собственноручном обустройстве такого обогрева нет.

Какой нагреватель выбрать

Как подобрать котел для системы отопления частного дома, чтобы было тепло и оборудование служило надежно. Выше мы уже рассмотрели основные типы котельного оборудования, их достоинства и недостатки. Какие еще критерии могут повлиять на выбор типа и конструкции:

Топливо которое будет использоваться. Это обстоятельство зависит от его доступности. Нет смысла покупать газовый котел при отсутствии в доступной близости магистрального газа. Самым дешевым и надежным вариантом является дровяное отопление, но оно превращает жильца в кочегара

Можно так же обратить внимание на дизельный или электрический агрегат. Особенности размещения котла в доме

Может быть выбран настенный или напольный вариант. Конструкция котла – он может быть одноконтурным или двухконтурным.

Строительный рынок заполнен котельным оборудованием импортного и отечественного производства. Ведущие позиции на нем традиционно занимают производители из Германии, Словакии, Франции, Италии и Чехии.

Некоторые из них присутствуют на рынке котельного оборудования уже более века

Однако имеет смысл обратить внимание на оборудование отечественных производителей, которое, в ряде случаев, надежнее импортного и более ремонтопригодно

Особое внимание при покупке котла нужно обратить на состояние сопровождающей техдокументации, которая включает в себя:

• гарантийную книжку;
• сертификат соответствия;
• акт санитарной экспертизы;
• разрешение на эксплуатацию.

Следует понимать, что на рынке присутствует множество подделок, особенно известных брендов. При приобретении котла желательно участие опытного специалиста.

Не следует ограничиваться эксплуатацией всего лишь одного котла. Тогда при выходе из строя одного агрегата или при перебоях с горючим, в качестве временной замены надо использовать второй, резервный – твердотопливный котел для отопления частного дома.

Мощность агрегата должна обеспечить нагрев до приемлемой для проживания температуры. Поддержание ее стабильного уровня также требует определенных затрат, зависящих от степени утепления дома. Прошли те времена, когда теплоносители были дешевы и о высоком их расходе мало кто заботился.

Сегодня обязательным считается утепление снаружи и изнутри, использовании герметичных  стеклопакетов и плотно закрывающихся дверей.

Величина тепловых потерь для различных зданий принимается следующей:

1. В размере 130-200 Вт/м для домов без утепления;
2. 90-110 Вт/м, если здание постройки 80-х или 90-х годов прошлого века с утеплением по нормативам того периода;
3. 50-70 Вт/м для домов с хорошими стеклопакетами, тщательно изолированных и построенных от конца 90-х.

Для определения необходимой компенсирующей мощности агрегата указанные нормативы нужно умножить на суммарную площадь обогреваемых помещений.

Необходимая мощность котла в первом приближении может быть определена из расчета 1 кВт на 10 м3 отапливаемой площади.

Выбирая двухконтурный газовый котел для системы отопления можно решить проблему не только обогрева жилища, но и горячего водоснабжения.

Наиболее эффективными на сегодняшний день являются газовые котлы, как в части экономии, так и по безопасности эксплуатации.

Электрокотел способен сильно удивить потребителя счетами за электроэнергию. К тому же мощность и техническое состояние поселковых электросетей не всегда обеспечивает необходимое количество энергии. Без света может оказаться весь поселок.

Дизельные котлы очень неудобны в эксплуатации, поскольку требуют размещения в отдельном здании из-за присущего солярке запаха. К тому же они требуют повышенного внимания по причине образования огромного количества сажи и гари.

Оборудование комплектующие и материалы

Для монтажа отопления в частном доме своими руками необходимо подготовит инструменты и комплектующее оборудование.

После того как Вы определитесь с выбором системы отопления и способом подключения, можно приступить к подсчету необходимых материалов. Используя схему дома, определяем количество труб, фитингов (тройники, углы, муфты, переходники), кранов.

Материалы для обвязки котла зависят от выбранного вами типа. Двухконтурный газовый котёл, комплектуется расширительным бачком и циркуляционным насосом. Необходимо купить только фильтры и манометр.

Для других типов котлов необходимо приобрести:

• расширительный бачок;
• циркуляционный насос (при принудительной циркуляции);
• фильтр грубой очистки;
• краны;
• фитинги для обвязки.

Автономная система отопления на газу

Чтобы не разориться на оплате счетов за электроэнергию, многие домовладельцы выбирают систему, работающую на природном газе.

• Автономное отопление газом в частном доме осуществляется за счёт поступления пропана, огромный запас которого хранится в газгольдере.
• Объёмный металлический бак размещается на поверхности или под землёй рядом с домом. Газ поступает в отопительный котёл по трубе.
• Заправка газгольдера осуществляется с газовоза с периодичностью раз в год и реже.
• По сравнению с прочими видами топливных котлов, отопление газом из газгольдера характеризуется минимальными расходами на пополнение запасов топлива, а также отсутствием ежедневных трудозатрат на поддержание процесса в системе.

Монтаж. Пошаговое руководство к действию

Разводку можно осуществлять как металлическими, так и пластиковыми трубами.

Пластиковое отопление сделать своими руками гораздо проще и легче, чем работая со стальными трубами и запорной арматурой.

Последний вариант выглядит предпочтительнее, так как не требует сварочных работ, все делается аккуратно и быстро. Полипропиленовые трубы долговечны и не подвержены внутренней коррозии. Сделать своими руками отопление из пластмассовых труб гораздо проще, чем работая со стальными трубами.

В том случае если котел оборудован циркуляционным насосом, для отопления небольшой двухкомнатной квартиры оптимальным станет вариант с однотрубной системой отопления, в которой количество радиаторов не превышает 4-5 шт.

На схеме видно, что для однотрубной системы идеальным является подключение радиаторов по диагонали. В таком случае теплоноситель будет полностью контактировать со всей внутренней поверхностью батарей.

Для квартир с большей жилой площадью нужно использовать двухтрубную систему, а если планируется подключение теплого пола и системы горячего водоснабжения, то потребуется еще и двухконтурный котел. Эффективность нагрева всех радиаторов в квартире при двухтрубной системе выше, по сравнению с одноконтурной. При двухтрубной отопительной системе в квартире обычно используется нижняя разводка и соответствующий тип подключения радиаторов. На схеме можно увидеть, каким образом идет расположение труб в квартире, как подключаются батареи и как организовано горячее водоснабжение в доме. Сделанный из пластиковых труб контур легко можно заменить или изменить при необходимости его конфигурацию.

Важно! Монтаж пластиковых систем отопления осуществляется только с использованием армированных полипропиленовых труб. В отличие от обычных пластиковых труб, такой материал не подвержен большому линейному расширению под воздействием высокой температуры теплоносителя

Труба может быть армирована стекловолокном или алюминиевой фольгой. Благодаря такой конструкции, армированные полипропиленовые трубы способны выдерживать высокое давление (до 25 атм.) и значительный нагрев, в пределах 70-90 0 С. Трубы, армированные стекловолокном, имеют более высокий показатель линейного расширения и склонность изгибаться под воздействием высокой температуры

Поэтому для них очень важно уделять повышенное внимание компенсации температурных удлинений

Для обеспечения возможности отключения каждого радиатора отдельно Необходимо оборудовать их запорным вентилем и терморегуляторами, с помощью которых можно будет регулировать температуру обогрева в помещении.

Изначально определитесь, какой тип радиаторов вам подходит. Чугунные радиаторы более надежны, однако для этого типа характерна высокая стоимость и громоздкость самой конструкции. Наиболее массово сегодня используются в отопительных системах биметаллические радиаторы. Сочетание стали и алюминия дает высокие эксплуатационные характеристики этому материалу. Сталь способна выдерживать высокое давление в системе, а алюминий обладает прекрасной теплоотдачей.

Невысокая цена, высокая технологичность и простота в установке обеспечивают биметаллическим радиаторам высокую популярность. Устанавливаются батареи на кронштейны, которые монтируются непосредственно в стены. Оптимальное место установки радиатора в квартире — под окном, на расстоянии не более 10-12 см от подоконника и на таком же расстоянии от пола. Расстояние межу панелями и задней стенкой радиатора не должно быть меньше 5 см.

не стоит устанавливать радиаторы отопления на смежных с соседними квартирами стенах. В подобном случае подключенный радиатор будет греть вас и ваших соседей. Вы будете со своего кармана платить за отопление соседей.

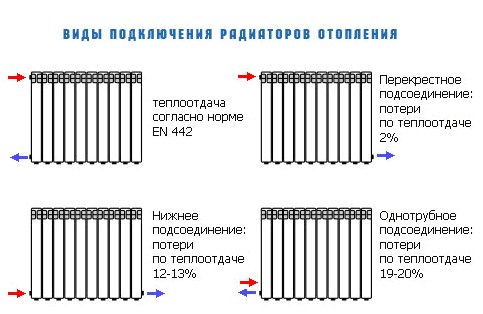

Тип подключения радиаторов к трубам выбираете сами. Существует четыре варианта подключения батарей к трубопроводу:

• диагональное или перекрестное;
• одностороннее;
• нижнее;
• однотрубное.

На рисунке схеме показаны все четыре варианта подключения со всеми вытекающими из этого последствиями.

Особенности обслуживания

Особого внимания к себе индивидуальная система отопления требовать не будет. Единственное – может возникнуть необходимость долить теплоноситель в расширительный бачок. И то, делать это нужно всего лишь пару раз в году.

Хотя и этого вашего вмешательства можно избежать, объединив вместе расширительный и расходный баки тепловой системы. Но сделать это получится лишь в том случае, если схема подключения автономного отопления была выполнена правильно.

Кроме этого, раз в год отопительную установку нужно проверять. Эти профилактические меры являются обязательными, ведь они могут выявить потенциальную поломку или проблему, допущенную при монтаже.
