Как сделать электрический теплый пол под плитку своими руками: делаем монтаж правильно

Виды

Выбор типа системы электрического отопления пола зависит от того, каким будет обогрев (основной или дополнительный). Также необходимо учитывать размер помещения и напольное покрытие.

Кабельный

Данный вариант теплого пола намного раньше был изобретен, чем остальные виды. Представляет собой провод (кабель), благодаря которому происходит обогрев. Такой теплый пол бывает двух видов – непосредственно кабельный и нагревательные маты.

Кабельная система отопления, как понятно из названия, основывается на нагревании кабеля. Система состоит из терморегулятора, температурного датчика и провода, имеющего двойную изоляцию. Это самый трудоемкий вариант отопления, ведь его монтировать необходимо в цементную стяжку.

Нагревательные маты – это стекловолокнистая сетка, на которой уже закреплены электронагревательные элементы (кабели). Преимуществом матов является то, что за установить их можно без особых усилий. Достаточно лишь уложить на основание нагревательные маты и подключить к сети.

Пленочное покрытие на основе инфракрасной пленки

Пленочное покрытие – это термопленка, состоящая из углеродной основы. В качестве нагревательного элемента выступает сплав меди и алюминия. Все элементы параллельно соединены и запаяны в пленку. Такое отопление не требует применения цементной стяжки, а финишное покрытие наносится прямо на пленку.

Монтаж инфракрасного теплого пола под кафель

Для работ требуется стандартный набор:

• термопленка в рулоне;
• комплект проводов;
• контактные зажимы;
• битумная изоляция.

Дополнительно приобретают:

• теплоотражающую изоляцию;
• терморегулятор с монтажной коробкой;
• термостойкая полиэтиленовая пленка;
• термодатчик;
• двусторонний скотч;
• дополнительные провода.

Подготовка

Чтобы тепловая энергия шла вверх под нагревательные элементы укладывают теплоотражающую изоляцию (металлизированная лавсановая или полипропиленовая пленка). Нельзя использовать алюминиевую фольгу – со временем она разъедается.

Подготовительные работы:

• готовят место для установки терморегулятора;
• определяют места укладки пленочного пола;
• подготовка чистого и ровного основания;
• укладка теплоотражающего материала.

Монтаж термопленки

Раскатывают термопленку и по специальным линиям отрезают нужные полосы. Медные контакты укладывают стороной вниз. Для снижения количества контактов нарезают максимально длинные отрезки. Контакты должны выходить на терморегулятор, чтобы уменьшить расход проводников.

• Закрепляют медную полосу при помощи зажима: одной стороной внутрь термопленки, а другой – поверх медной полосы. Фиксируют пассатижами.
• Линию разреза оклеивают битумной изоляцией. Если разрез не по линиям, изолируют всю сторону.
• Термопленку фиксируют скотчем от сдвига.

Подключение

• Установка терморегулятора.
• Провести провода к терморегулятору от нагревательных элементов. Они должны быть по одной стороне под плинтусом или в пластиковом коробе.
• В теплоотражающей изоляции можно вырезать канавку под провода.
• Чтобы подключить провод к зажиму на матах срезают кончик изоляции. Его вставляют в контактный зажим и фиксируют пассатижами.
• Место подключение изолировать квадратным кусочком битумного скотча.
• Подключить вторые концы к терморегулятору. Схема должна быть приведена в инструкции и зависит от модели.
• Установить температурный выносной датчик, подключить его к терморегулятору. Головку устанавливают к черной кремниевой полосе снизу при помощи битумной изоляции.
• Подключить терморегулятор в сеть. При отсутствии опыта пользуются услугами профессионала. Если суточное потребление более 2кВт, используют отдельный автомат.
• Проверяют каждую полосу на работоспособность при 30 градусах и выше.
• Уложить гидроизоляцию из ПЭТ пленки для защиты.

Укладка плитки

На пленку плитку укладывают двумя способами:

На ПЭТ пленки крепят малярную сетку для повышения сцепления. Заливают самонивелирующую смесь или стяжку толщиной до 1 см.
Гидроизоляцию обшивают ГВЛ. Крепление происходит на саморезы между полосами

Работа требует осторожности!

Далее плитку укладывают по простой технологии. Клей должен быть специальный для теплых полов.

Большинство людей выбирают электрический теплый пол. Он легко совместим с большинством напольных покрытий: натуральный камень, керамическая плитка, керамогранит и др. Его монтаж можно произвести самостоятельно. Использование термоматов значительно упростит установку и исключит некоторые этапы из нее.

Пошаговое обустройство теплого пола

Любая конструкция тёплого пола под плитку состоит из нескольких слоёв: гидроизоляция, теплоизоляция, отражатель, непосредственно трубы, основание под кафель и собственно сама плитка.

Первые три слоя представляют собой базовое покрытие, на которое укладываются отопительные контуры. Иногда применяется организация водяного тёплого пола под плитку без стяжки.

Обратите внимание!

• Итальянская плитка для пола и стен: фото красивого дизайна плитки в ванной комнате и на кухне. Выбор цвета, стиля и размера плитки

• Плитка под мрамор для ванной комнаты: ТОП-200 фото оригинального дизайна, идеи для комбинирования и сочетания

• Душевая из плитки своими руками поэтапно: инструкция, алгоритм действий, размеры, схемы раскладки, фото душевой с поддоном и без

Технология укладки

Если в помещении будет расположена мебель крупных размеров, не рекомендуется делать разводку труб на участках ее установки. Это может стать причиной неравномерного распределения тепла на поверхности. Последовательность действий при монтаже теплого напольного покрытия:

1. подготовка основания;
2. монтаж сопутствующего оборудования;
3. настил гидроизоляции и крепление утеплителя для теплых полов;
4. обустройство нагревательных элементов на жестком основании, в качестве которого выступает металлическая сетка;
5. стяжка.

Поверх бетонного раствора можно выполнять отделочные работы. При утеплении пола в деревянном доме необходимо сначала соорудить черновое основание:

• поверхность изолируют влагостойкими материалами;
• настилают доски на обрешетку;
• крепят гидроизоляцию;
• производят монтаж теплоизоляции, тогда в большие морозы вода в трубах не замерзнет;
• затем выполняют обустройство напольной водяной теплосистемы — располагают коммуникации.

Для водяных теплых систем нагрева нужно подготовить следующие инструменты и материалы:

1. фитинги;
2. вентили;
3. коммуникации;
4. сопутствующее оборудование: коллектор, насос, котел;
5. армировка металлической сеткой;
6. демпферная лента, выполненная из вспененного полиэтилена толщиной 10 мм;
7. гидро-, теплоизоляция;
8. строительный скотч;
9. перфоратор и набор крепежа;
10. строительный уровень.

Как выполняется расчет тепловой нагрузки на отопление

Непосредственно перед укладкой теплого напольного покрытия рекомендуется уточнить, какая температура является комфортной для стоп. Этот показатель определяется разновидностью материала поверхности. Например, для обогрева плитки оптимальная температура воды в трубах отопительного контура составляет +26 °С. Необходимо определить и длину контура, опираясь на габариты коммуникаций. Так, для труб диаметром 20 мм монтируют контур протяженностью до 150 м.

Коммуникации прокладывают в помещении с шагом в пределах 16-32 мм, данный параметр соответствует значению диаметра труб. Например, если размер сечения составляет 16 мм, коммуникации следует укладывать с таким же шагом. С учетом диаметра труб и расстояния между ними определяется достаточная нагрузка (Вт/м²). Если планируется монтаж теплого напольного покрытия, необходимо сделать проект и расчет, как и при установке любой другой системы отопления. Главные параметры, которые вычисляют:

• расчет потерь тепла;
• средняя температура контура;
• плотность теплового потока.

После вычисления достаточного диаметра коммуникации определяется толщина стяжки для теплого пола. При выборе котла расчет мощности с учетом всех отопительных контуров объекта является наиболее важным критерием.

Подготовка основания

Чтобы обустроить эффективную систему теплого пола, рекомендуется придерживаться инструкции. Начинают работы с демонтажа старой черновой основы и очистки поверхности от пыли и сора. При необходимости пол выравнивают.

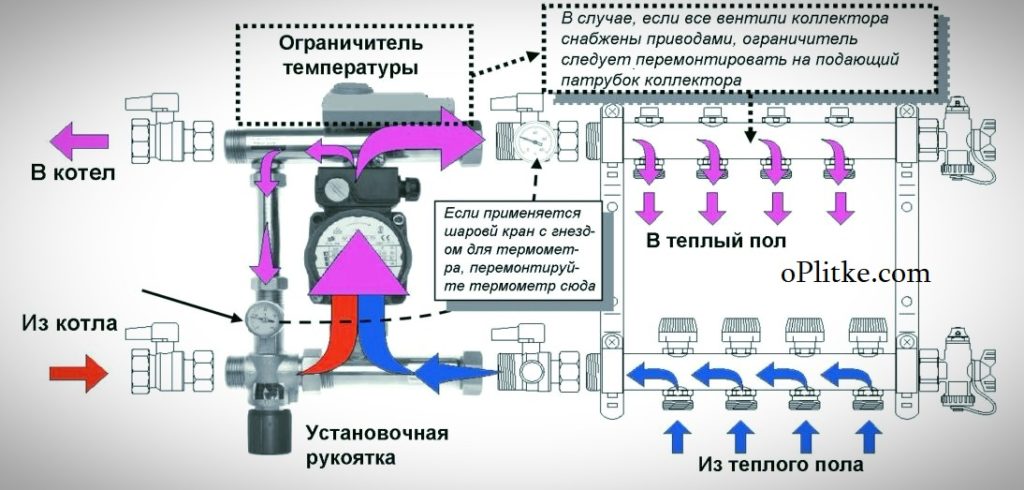

Монтаж коллектора

Этот узел целесообразно устанавливать, если планируется подключать несколько контуров. Правильное расположение коллектора — на стене. Количество выходов оборудования должно соответствовать числу выводов коммуникаций. Предпочтительное место установки — вблизи выводных участков труб на высоте 50 см от поверхности пола. Оборудование часто прячут в ящик или делают нишу в стене. Чтобы подвести коммуникации, используют угловой фиксатор.

Утеплитель

На черновое основание настилают гидроизоляция, стыки закрепляют строительным скотчем. Сверху монтируют теплоизоляционный материал. По периметру помещения вдоль стен прокладывается приспособление, компенсирующее расширение стяжки при нагреве. Речь о демпферной ленте. Нужно помнить, что для крепления любых элементов системы теплого напольного покрытия (материалы при производстве многослойных коммуникаций и пр.) применяется специальный термостойкий клей. Сверху теплоизоляции настилается влагостойкий материал.

Нагревательные элементы

Непосредственно монтаж водяного теплого пола начинается после того, как на слой верхней гидроизоляции будет уложен сетчатый материал. На нем допускается крепить трубы. Их укладывают, руководствуясь любой существующей схемой (спиралеобразный контур, прямые линии с витками у противоположных стен и т. д.). Для фиксации используют хомуты. Затем коммуникации подключают к коллектору. Выполнив проверку системы теплого напольного покрытия на предмет наличия протечек, конструкцию закрывают бетонным раствором. Смесь для стяжки готовят из цемента и песка в соотношении 1:3.

Как уложить водяной пол под напольную плитку

Как уже отмечалось, технология укладки водяного теплого пола под плитку достаточно простая. Чтобы самостоятельно уложить водяной контур, понадобится строго следовать инструкции:

• Подготавливается основание – укладывать водяной теплый пол под напольную плитку можно только на ровную сухую поверхность. Любые наплывы и уклоны могут привести к проблемам в процессе эксплуатации. При необходимости изготавливается черновая стяжка, по предварительно уложенной гидроизоляции.
• Теплоизоляция – подготовка водяного тёплого пола под плитку обязательно должна включать создание экранирующего слоя, для предотвращения тепловых потерь. Теплоизоляционный материал дополнительно обеспечит хорошую звукоизоляцию. Лучше всего использовать специальную рулонную изоляцию.
• Армирующий слой – сверху теплоизоляции укладывается арматура, служащая основанием фиксации трубы для водяных полов. Чтобы обеспечить прочность стяжки, армирующую сетку укладывают на расстоянии 2-4 см от теплоизоляции.
• Укладка водяного контура – предварительно потребуется рассчитать водяной пол. Максимальная длина контура трубы не должна превышать 70 м. Водяной контур таких размеров сможет обеспечить нагрев поверхности, в зависимости от шага укладки, от 4 до 7 м². Чтобы отопить большую площадь прогрева, потребуется разделить помещение на несколько зон и установить водяной коллектор.
• Заливка чистого пола – высота пирога увеличится еще на 5-7 см. Заливать уложенный водяной контур следует с помощью бетонного раствора с добавлением пластификаторов, либо воспользовавшись уже готовыми смесями. Разглаживать пол необходимо по маякам, с учетом того, что в дальнейшем укладка плитки должна выполняться на максимально ровное основание.
• Укладка напольного покрытия – выбирается термостойкий клей для плитки. Производитель должен отдельно указать, что клеевой состав подходит для облицовки теплых полов. Толщина слоя не больше 0,5-0,8 см. Плитку следует класть на пол с водяным подогревом исключительно под гребенку.
• Затираются швы, запускается система отопления. Включение водяного теплого пола не должно осуществляться ранее, чем через 2-3 дня, после монтажа плитки. Затирка выполняется через сутки после укладки.

Технология монтажа требует неукоснительно соблюдения инструкций по укладке теплоизоляции, теплых полов, использования правильных клеевых составов. Производитель установил нормы, непосредственно влияющие на сроки и безопасность эксплуатации.

Какой пирог пола должен быть

Устройство пола под облицовку плиткой состоит из следующих слоев:

1. Гидроизоляция.
2. Черновой пол.
3. Теплоизоляция – может быть заменена на полистирольные плитки или маты с пазами для укладки труб.
4. Армирующий слой.
5. Водяной контур – глубина залегания труб теплого водяного пола составляет около 2-3 см.
6. Финишная стяжка – при использовании полистирольной системы, накрывается гипсоволоконной плитой в два слоя.
7. Напольное покрытие.

Еще на предварительных этапах работ следует составить схему монтажа, сделать расчет необходимой трубы и других комплектующих, разделить комнату на зоны, определить метод укладки водяного контура.

Чем и как залить основу

Одной из основных жалоб связанной с использованием керамического покрытия под теплые полы, является разрушение плитки, спустя несколько лет эксплуатации. Что является причиной этого? Несоблюдение норм, связанных с заливкой бетонного основания.

Чтобы полы прослужили долго, потребуется соблюдать некоторые рекомендации:

• Для изготовления чернового и финишного слоя категорически запрещается использовать обычный цементный раствор. Спустя несколько месяцев после заливки пол начинает трескаться и под воздействием температур разрушения становятся все сильнее. Со временем деформации отражаются на внешнем виде плитки. Чтобы этого не произошло, в раствор необходимо добавлять специальные пластификаторы, предназначенные для теплых полов.
• Выкладывать кафельную плитку необходимо исключительно на специальный термостойкий клей. К монтажу следует приступать не ранее 25 дней после заливки стяжки и 7 дней при условии использования специальных нивелирующих составов. Последовательность укладки позволит обеспечить длительную эксплуатацию системы без появления дефектов, влияющих на работоспособность.

Даже при добавлении пластификаторов существует вероятность, что стяжку может «порвать» еще в период высыхания. Чтобы этого не произошло, необходимо накрыть пол после заливки плотной клеенкой и поливать подсыхающее основание водой в течение 7 дней.

Укладка тёплого пола

Если вы купили не готовые маты, а отдельный нагревательный кабель, то перед тем, как сделать теплый пол под плитку, вам придётся закрепить его на специальной ленте. Крепите кабель к ленте с помощью специального монтажного скотча зигзагообразно, делая промежутки витков в 25 см.

Данная лента нужна не только для того, чтобы было проще укладывать кабель, но и для защиты его от различных перегибов, также это позволяет сохранить все размеры при заливке.

Теперь вы должны уложить ленту или готовый мат на пол. Делается это интуитивно и просто, но стоит сказать о поворотах ленты. Здесь вам придётся разрезать её, не повредив нагревающий кабель, что тоже довольно просто.

Установив термодатчик таким образом, вы сможете заменить его в любой момент, а это одна из самых распространённых поломок тёплого пола. На этом укладка электрического теплого пола под плитку завершена, однако осталось подключить его и уложить саму плитку.

Выше мы также упоминали о инфракрасных тёплых полах. Под плитку они крепятся точно также, поэтому говорить о них отдельно нет никакого смысла (подробнее: «Как укладывать инфракрасный теплый пол под плитку – инструкция по монтажу»).

Пошаговая инструкция монтажа инфракрасного теплого пола

Под плитку укладывают стержневой вариант, поэтому разберем именно его. Чаще всего в комплекте идет инструкция. Обязательно изучите ее, так как у разных производителей могут быть свои особенности укладки. Помните несколько рекомендаций:

1. Выровняйте и очистите поверхность пола перед началом работы. Застелите ее отражающим материалом, стыки лучше всего проклеить фольгированным скотчем.
2. Начните укладку стержневого теплого пола с любого места. Если нужно изменить направление или положить следующий ряд, разрежьте соединительную шину с наружной стороны и продолжите работу.
3. После окончания укладки разрезанные концы соедините проводом и обжимными клеммами, которые идут в комплекте. Стыки обязательно закройте термоусадочной трубкой.
4. В начале мата подключите провода для терморегулятора, используйте тот же метод соединения. А концевые элементы закройте специальными заглушками. Поставьте термодатчик между планками в центре мата, подключите его по схеме, которая идет в комплекте.
5. После сборки обязательно проверьте общее сопротивление мата, значение должно совпадать с рекомендованным диапазоном. Подключите электричество и проверьте работу, запустив на короткое время теплый пол.
6. Сделайте окошки в отражающем материале, чтобы улучшить адгезию клеевого состава.

Приклеивайте плитку на слой не меньше сантиметра. Некоторые специалисты рекомендуют наносить состав не на пол, а на керамику, чтобы исключить повреждение теплого пола металлической гребенкой.

Подготовка поверхности

Если Вы определились с необходимыми материалами, можно приступать к подготовительным работам. Необходимо очистить поверхность от пыли, загрязнений и нанести грунтовку.

Подготовка поверхности под укладку, грунтование.

До укладки нагревательного кабеля бетонные полы желательно утеплить плитами пенополистирола толщиной 2 см и армировать их жесткой металлической сеткой.

Для сохранения тепловой энергии и рационального его использования под электрический нагревательный кабель укладывают теплоизоляцию с отражателем (обычный лист ППЭ-Л с фольгой).

Укладка теплоизоляции.

Правила укладки инфракрасного теплого пола

Несмотря на конструкционные различия инфракрасный теплый пол монтируется также просто как электрические маты. Но между ними есть разница. При подключении пленочного нагревателя применяется не последовательное, а параллельное подключение.

С конструктивной точки зрения это более надежный способ, так как при выходе из строя отдельно модуля, остальные продолжат функционировать.

Пленку нужно укладывать с небольшим нахлестом, строго следуя разметке. Между собой модули скрепляются молярным скотчем. Это временный способ крепления, так как после заливки наливным полом необходимость в креплении отпадет.

Подробнее особенности пленочного типа обогрева мы рассмотрели в другой статье.

Укладка нагревательных матов

Перед тем как начать укладывать теплый пол под плитку, необходимо провести некоторые расчеты. Для начала определяемся с необходимой тепловой мощностью:

В самом процессе укладки нагревательных матов нет ничего сложного, главное – четко следовать приведенным ниже инструкциям.

• 180 Вт/1 кв. м – требуемая мощность матов, если помещение находится на первом этаже, а оборудование будет работать как основной источник тепла;
• 150 Вт/1 кв. м – требуется мощность при укладке электрических теплых полов под плитку на вторых этажах или на полах с хорошей теплоизоляцией;
• 130 Вт/1 кв. м – мощность матов при использовании электрических теплых полов как вспомогательного источника тепла (например, в дополнение к биметаллическим или чугунным радиаторам).

Аналогичным образом рассчитывается нагревательный кабель, о чем будет рассказано позже.

Для монтажа нам потребуются клей для теплого пола под плитку (продается в мешках там же, где продается сама плитка), кафельная плитка или керамогранит, нагревательные маты подходящей мощности, термостат для регулировки температуры, соединительные провода, термодатчик с сигнальным проводом, выравнивающая смесь для полов, Пенофол и демпферная лента, гофра для прокладки проводов, скобы для крепежа матов. Как только все будет куплено, приступаем к монтажу.

Уложить электрические теплые полы на основе нагревательных матов под плитку своими руками не так уж и сложно. Самым сложным будет завершающий этап – монтаж плитки, так как ровность готовых полов зависит от прямизны или кривизны собственных рук. Если вы не уверены в своих силах, позовите специалиста, который выполнит укладку финального напольного покрытия.

На первом этапе необходимо оклеить тщательно очистить черновую поверхность для проведения монтажных работ. И здесь может потребоваться выравнивающая смесь – залейте ей черновые полы согласно инструкции, разровняйте, дождитесь полного высыхания. В результате этого у вас должна получиться ровная поверхность, готовая к проведению укладки, без бугорков, ямок и прочих неровностей. Далее мы расстилаем Пенофол блестящей стороной вверх.

Вы можете обойтись и без Пенофола, если уверены в отличных теплоизоляционных свойствах бетонного основания.

Следующий этап – укладка нагревательных матов. Они расстилаются на готовом основании, причем до ближайших стенок выдерживается расстояние 100-150 мм. Укладывать их там, где будет стоять мебель без ножек, не рекомендуется в связи с возможным перегревом деревянных конструкций и самих электрических матов. Крепеж матов выполняется с помощью специальных скоб. Также в продаже присутствуют образцы с самоклеящейся поверхностью.

Следующий этап монтажа электрического теплого пола под кафельную плитку – нанесение плиточного клея. Он наносится с помощью специального инструмента, причем его толщина не должна быть слишком большой. Утапливая теплый пол в плиточный клей, проследите, чтобы его суммарная толщина вместе с напольным покрытием не более 2-3 сантиметров. Не забудьте смонтировать температурный датчик и уложить под него провода. Все проводные соединения прокладываются в толще Пенофола, где ножом вырезаются неглубокие бороздки.

Если вы не используете Пенофол, смонтируйте датчик еще до укладки нагревательных матов, пройдя канавки в бетоне. В эти же канавки уложите соединительные провода.

Завершающий этап – монтаж плитки под электрический теплый пол. Делается это с помощью специального клея. Для того чтобы выдержать одинаковое расстояние между плитками, воспользуйтесь специальными пластиковыми крестиками. Как только клей застынет, по готовому покрытию можно будет ходить, не боясь его разрешения.

Как выбрать?

Выбор теплого пола под плитку зависит от особенностей помещения и финансовых возможностей покупателя. Если вы ищете недорогой вариант, то можно остановить выбор на кабельной системе. Ее достоинство в том, что регулируя плотность укладки кабеля, вы можете подбирать мощность в зависимости от назначения помещения. Например, для ванной рекомендуется выбрать пол мощностью 140-150 Вт, в то время как для кухни будет достаточно 110-120 Вт. Для балконов и других неотапливаемых помещений требуется мощность в 150-180 Вт/ кв. м.

Обязательное условие монтажа кабельной системы – наличие стяжки, что повышает нагрузку на перекрытия и уменьшает высоту помещения. Это, в свою очередь, снижает сферу применения данного вида полов. Впрочем, они неплохо подходят для частных домов, гаражей и улицы (веранд, беседок).

Согласно отзывам, оптимальным в отношении цены и эффективности, если речь идет о теплом поле под плитку в ванной или ГВЛ, является нагревательный мат. Он легко монтируется – рулон раскатывается по помещению и присоединяется к подрозетнику, имеющему терморегулятор. Мат не боится воздействия плиточного клея, поэтому дополнительной изоляции не требуется.

Если хотите максимум эффективности и «чистую» укладку, при этом готовы неплохо потратиться – выбирайте инфракрасный пол. Это умная система с самостоятельной регуляцией температуры, высокой скоростью нагрева (15-30 минут) и надежностью. При поломке даже одного блока остальные продолжают функционировать.

Технология укладки теплого пола под плитку своими руками

По мнению специалистов, в качестве дополнительного обогрева целесообразно применять нагревательную инфракрасную пленку или нагревательные маты, а при необходимости обустроить систему основного обогрева, желательно отдавать предпочтение установке нагревательного кабеля. Стандартная мощность нагревательных элементов:

• в спальне — 100-150 Вт/мВІ;
• в кухне и коридоре — 150 Вт/мВІ;
• на балконе и лоджии — 200 Вт/мВІ;
• в сантехническом узле — 150-180 Вт/мВІ.

Укладываем теплый пол под плитку

Шаг расположения нагревательных элементов должен рассчитываться в соответствии с формулой: 100 х общую площадь пола /длину одной кабельной секции.

Стержневой теплый пол

Стержневого типа «теплые полы» являются эластичными термоматами, основу которых составляют карбоновые стержни, объединенные при помощи силовых кабелей. Наиболее часто реализуемые системы имеют показатели ширины, не менее 0,82 м.

Конструктивной особенностью является наличие токопроводящих шин и нагревательных элементов, располагающихся с расстоянием 100 мм. Максимально возможной считается непрерывная длина, равная 25,0 м.

Стержневой пол на утеплитель

Популярность монтажа стержневой системы обусловлена универсальностью и совместимостью с любыми видами напольного покрытия, а также полной пожаробезопасностью и незначительной нагрузкой. Такие нагревательные элементы можно устанавливать в помещениях, имеющих очень сложную планировку и большое количество мебели или ковров.

К явным недостаткам относится необходимость выполнять демонтаж и вскрытие стяжки с целью ремонта системы, высокую цену, отсутствие возможности использовать при обустройстве фольгированную подложку.

Несмотря на то, что изготовителями заявлен срок службы в десять лет, по мнению потребителей даже в условиях профессионального монтажа и соблюдения правил эксплуатации, система подлежит замене примерно через пять лет.

Кабельный теплый пол

Как показывает практика, кабельные системы «теплый пол» в настоящее время являются самым оптимальным вариантом для обустройства под плитку.

Нагревательные кабели монтируются в стяжку, а в соответствии с технологией укладки, минимальные показатели толщины пола могут варьировать в пределах 30-50 мм.

В современных реалиях обустройства отопительной системы, практикуется использование нескольких видов кабелей, представленных:

• резисторными элементами на основе одной или двух жил. Такой вариант отличается очень простым устройством, работающим только на нагрев, уровень интенсивности которого регулируется терморегулятором;
• саморегулирующимися элементами на основе двух жил с расположенной между ними тепловыделяющей матрицей. Терморегулятор в системе отсутствует, а уровень нагрева напрямую зависит от температуры воздуха внутри помещения. К недостаткам этого варианта можно отнести высокую стоимость и недостаточную экономичность;
• электрическими кабельными матами, которые оптимально подходят для обустройства системы «теплый пол» в помещениях с невысокими потолками. Монтаж очень прост, и заключается в правильной укладке матов и их подключении к источнику питания.

Схема укладки теплых полов

Именно кабельный вариант характеризуется простотой монтажа, по сравнению с укладкой водяных систем или конструкции ИК-отопления. Легче всего выполнять самостоятельный монтаж отопительной системы посредством укладки под отделочную плитку саморегулирующего кабеля, что обусловлено отсутствием необходимости использовать при обустройстве терморегулятор.

Используя двухжильный нагревательный кабель, есть возможность самостоятельно, при помощи минимального набора инструментов, обустроить отопительную систему в помещениях со сложной планировкой, заставленных значительным количеством мебели.
