Как установить водостоки, если крыша уже покрыта: устанавливаем правильно водостоки своими руками, выбрав подходящий вариант

Пошаговая инструкция по монтажу водостока своими руками

Разберем поэтапно самостоятельную фиксацию системы из пластика.

Необходимые инструменты и приспособления

Для работы понадобится такой набор:

• ножницы по металлу;
• шуруповерт;
• ножовка по металлу или дереву;
• перфоратор (чтобы крепить к стене хомуты);
• уровень;
• ручная или электродрель;
• отвертка;
• рулетка, карандаш;
• резиновый молоток;
• строительные леса;
• маркер, шнур (для отметок);
• стусло – инструмент для перпендикулярного распила.

Если работа проводится с оцинковкой, то понадобятся еще и плоскогубцы.

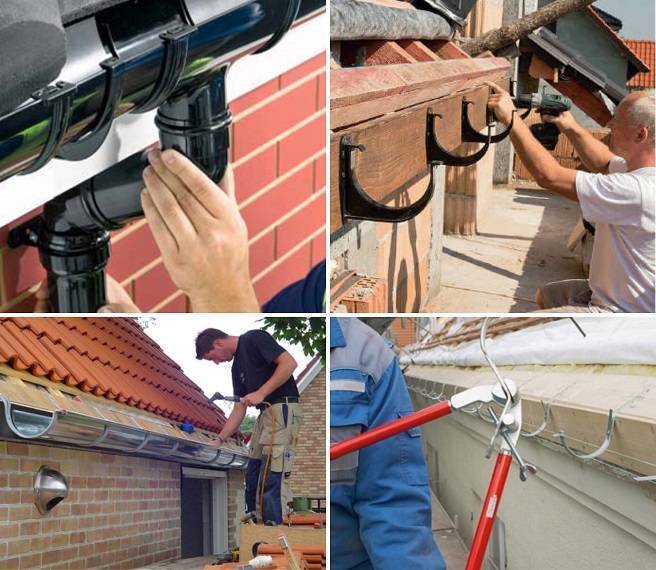

Порядок монтажа

Рекомендации таковы:

1. Отмечаем места крепежа крайних кронштейнов на карнизе. Причем край крыши должен быть на расстоянии до 15 см от кронштейна.
2. Теперь отмечаем, где будут установлены воронки. По нормам одна воронка идет на 50 кв. м крыши или одна воронка на скат. Ставим возле края или посередине. Кронштейн монтируем с другой стороны карниза. Воронку прикручиваем к лобовой доске или на удлинители держателя (когда лобовая доска отсутствует).
3. Натягиваем веревку под требуемым уклоном между воронкой и крайним держателем. Проверяем соблюдение уклона. Через каждые 15 см по обе стороны от воронки ставим кронштейны.
4. Фиксируем кронштейны по оставшейся длине карнизной части через каждые 50 см.
5. Внутрь воронки вставляем желоба до полного защелкивания.
6. Теперь желоба вставляем внутрь кронштейном до защелкивания.
7. Если того требует конструкция крыши, между двумя желобами ставим соединитель.
8. Когда воронка прикреплена к краю карниза, то, чтобы закрыть ее заглушкой, придется соединить эти два элемента куском желоба. Отрезок делаем с выступом за край крыши на 5–10 см.
9. Ставим заглушку на желоб до щелчка.
10. Чтобы соединить желоба по углу берем специальный универсальный угол. В случае, если поворот выполняется не под прямым углом, лучше взять регулируемый угол. Стыки проходим герметиком.
11. Закрываем сверху желоба защитной решеткой.
12. Если карнизный вылет присутствует, то воронку с трубой соединяем двумя коленами и куском трубы нужной длины. К нижнему колену крепим хомут.
13. Если такого вылета нет, воронку с трубой соединяем напрямую друг с другом или муфтой.
14. Трубы между собой соединяем муфтой с прокладкой.
15. К дому трубы крепим хомутами через каждые 1,5 м. Для этого в фасад вкручиваем дюбель, накручиваем хомут, затягиваем хомут на трубе.
16. На расстоянии от грунта в 20 см к трубе крепим слив.
17. На плоской крыше, когда скат примыкает к стене, ставим поворотный отлив.

На этом работу можно считать оконченной.

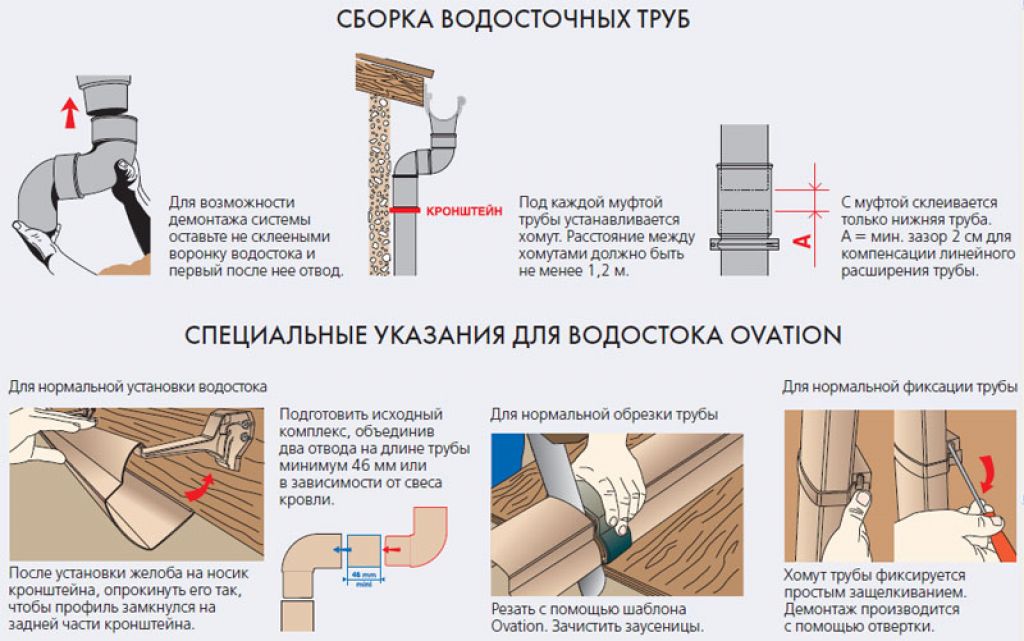

Как устанавливать вертикальные водоотводы

Особенность заключается в том, что вертикальные водоотводы для соединения с воронкой зачастую имеют несколько углов. Их количество зависит от формы здания.

Последовательность монтажа следующая:

1. Определяется расстояние от стены к воронке, длина муфты. Выбираются два угла. Недостаток расстояния компенсируется отрезком прямой трубы.
2. Верхнее колено нужно сделать неразборным, то есть приклеить к воронке, другие вставляются без клея.
3. Проводится разметка под хомуты. Здесь пригодится уровень. Придерживаясь вертикали, отмечаются точки под каждый хомут.
4. По отмеченным точкам сверлятся отверстия под дюбеля. Фиксируются хомуты. Когда кирпичная стена имеет слой теплоизоляции из пенополистирола, пенопласта или отделку из сэндвич-панелей, то длины дюбеля должно хватать углубиться в стене минимум на 3 см.
5. Вставляется труба. Фиксируется хомутом. На 3 м трубы идет два хомута.
6. К трубе приклеивается колено, через которое вода будет стекать на брусчатку в капельник или любую емкость. Накопившуюся воду дачники часто используют в хозяйственных целях.

Правильно выполненный монтаж водостока позволит защитить кровельное покрытие, фасад здания от излишка влаги, продлит их срок службы. Работы вполне получится выполнить самому. В противном случае можно заказать установку у специалистов под ключ.

Как крепить водосток к крыше: способы

Для крепления водостоков на дом разработано несколько основных способов:

• Крепление к лобовой (ветровой доске);
• Крепление к обрешетке;
• Крепление к стропилам.

Самый надежный вариант крепления состоит в том, что крюки для крепления водостока крепятся под кровлей к верхней части стропила до монтажа обрешетки и финишного покрытия. Крюки дополнительно прижимаются обрешеткой. Данный способ применим только в процессе строительства и, если шаг между стропилами не превышает 0.6 м.

Крепление крюков к стропилам

Несколько проще производить монтаж своими руками на крышу по готовой обрешетке. Крючки дополнительно не прижимаются, но это единственное отличие от первого способа (если только доски обрешетки не сильно тонкие). Данный вариант имеет то преимущество, что позволяет повесить водосток при большом расстоянии между стропилами.

К лобовой доске крепить держатели можно только в том случае, когда позволяет надежность самой доски и ее крепления к элементам крыши.

Накрытая крыша лишает возможности выбирать среди большинства удобных вариантов. Как закрепить водосток на полностью готовую крышу, под профнастил или иное покрытие, будет рассмотрено ниже. В зависимости от конструкции можно рассмотреть такие способы крепления:

• К боковой поверхности стропил (с теми же критериями по расстоянию между ними);
• К лобовой доске;
• К стене строения.

Монтаж на боковую поверхность стропил следует выполнять длинными крючьями, поскольку гвозди или шурупы будут воспринимать нагрузку на изгиб и со временем могут разболтаться или обломаться. Для крепления на боковую поверхность стропил используются специальные крючья с выгнутой на 90° монтажной плоскостью.

Крюк с боковым креплением

Обратите внимание! Для обеспечения надежности крепления и исключения повреждения стропил они должны быть изготовлены из бруса сечением не менее 120х50 мм. Если поперечник стропил на крыше меньше, то данный способ применять не рекомендуется

Для монтажа водостока на ветровую доску не имеет значения, покрыта крыша или нет. Основное требование – надежность основания, то есть ветровой доски. Ее толщина должна составлять не менее 20-25 мм.

Крепление водостока к крыше можно производить по нескольким вариантам крюков:

• Обычные крючки с длинной монтажной площадкой;
• Крючки с опорной поверхностью;
• Крючки с регулируемой крепежной поверхностью для установки на наклонных досках;
• Использование специального направляющего профиля и крючка особой формы.

Применение профиля во многом упрощает монтаж водостока, особенно в части соблюдения необходимого уклона и соосности всех крепежных элементов. Из минусов – довольно высокая стоимость.

Крепить кронштейны к обрешетке можно, если есть возможность демонтировать или сдвинуть нижний ряд покрытия крыши. Делать это наиболее просто на черепичной крыше и из металлочерепицы или профлиста и практически нереально на крытой классическим шифером.

Для закрепления на стену используются специальные стальные штыри необходимой длины. К штырям крепятся крюки, а на них, в свою очередь, желоба водостока.

Надежное кровельное покрытие крыши – металлочерепица, поликарбонат и иные жесткие и прочные материалы позволяют выполнять крепление элементов водостоков к крыше непосредственно к кровельному покрытию посредством специальных струбцин.

Крепление при помощи струбцин

Важно! При всей очевидности и удобстве нельзя крепить водосток к торцевым поверхностям стропил, поскольку крепежные элементы будут проходить вдоль волокон древесины, и надежность удержания закрепляемого крепежа окажется крайне низкой

Изучая варианты, как поставить водосток на крышу небольшого домика, нельзя обойти вниманием самодельные системы. Для этих целей могут использоваться оцинкованные гипсокартонные профили без отверстий

Размеры их могут отличаться, поэтому выбор подходящего варианта сложностей не вызовет. Из профилей складывается коробочка, а для отрезания лишнего сгодятся ножницы по металлу.

Чтобы изготовить и установить такой водосток, много времени не потребуется. Делается это при помощи монтажной оцинкованной ленты с отверстиями. Крепится она болтами, заклепками или саморезами. Сообщение необходимого уровня наклона достигается путем подгибания крепежей. Подобное самодельное устройство для отвода воды с крыши хоть и не обладает особенными декоративными качествами, но довольно прочное и эффективное.

Какой вариант выбрать для кровли

Совсем недавно приоритетным вариантом монтажа были варианты на основе оцинкованного железа, которые до сих пор пользуются популярностью. Вместе с этим элементы водосточной системы постепенно меняются на новые материалы, которые имеют специальное полимерное покрытие на металлическую основу, а также улучшенный пластик. Применение данных технологий позволяет улучшить основные характеристики системы водоотведения, и обеспечивают высокий ресурс эксплуатации. Благодаря инновационным разработкам, такие комплексные решения пользуются повышенным спросом у большинства потребителей и владельцев загородной недвижимости.

С точки зрения обывателя, потребитель задаёт естественный вопрос, как установить водостоки, если крыша уже покрыта шифером. Выбор довольно большой, это традиционная оцинкованная система, металлический профильный материал с полимерным покрытием, и пластиковая основа. Разберём детально каждый вариант водостока.

Пластиковый вариант. Популярный, доступный и востребованный в своей категории. Материал пластика не боится резких перепад температуры, менее подвержен коррозионным явлениям, а также имеет инертные характеристики к ультрафиолетовым лучам. Только пластик не боится мороза, и изнуряющего летнего зноя. Кроме этого, для пластиковых кронштейнов характерна достаточно большая поверхность площади крепления, что обеспечивает плотное естественное прилегание к ветровой доске. Вместе этим, пластиковый элемент имеет существенный минус, его невозможно согнуть, как металлическую конструкцию, и потребуется оптимально выбирать подходящий вариант монтажа к видимой части ветровой доски, учитывая ширину естественной величины лобовой доски и допустимого свеса. Дополнительным минусом является дороговизна материала по сравнению с аналоговыми водостоками.
Металлическая конструкция с полимерным обработанным покрытием является оптимальным вариантом. Цена такой системы будет на порядок ниже пластика или максимально приближен к его стоимости. Материал имеет элегантный презентабельный вид и в большинстве случаев можно подобрать удачный вариант дизайнерского решения. Крепёжные элементы также имеют полимерное покрытие, но не лишены недостатков. Так, даже в процессе проведения монтажных работ можно нанести незначительные механические повреждения, которые в свою очередь повреждают полимерное покрытие, и, следовательно, возникает риск образования коррозии. В целом, если вы хотите продлить срок эксплуатации металлического водостока с полимерным покрытием, аккуратно используйте материал при проведении монтажных работ.
Оцинкованный металл. Самый доступный материал, «любовь» к которому нам привили еще с советских времён
Главный недостаток этой конструкции, отсутствие презентабельности, которая иногда отталкивает внимание

Главный минус оцинкованных водостоков, это подверженность коррозии
Достаточно один раз неосторожно нанести царапину на поверхность, как через некоторое время появится ржавчина. Существенным плюсом оцинковки является возможность подогнать крепёжные элементы исходя из общих технических и механических условий крепления к лобовой доске.

Помимо этого, существуют водостоки, которые изготовлены из меди, титана, цинка, различных сплавов. Стоимость таких водосточных систем очень сильно «кусается», но вместе с этим долговечность и качество эксплуатации будет в десятки раз выше, чем в представленных вариантах.

В принципе, чтобы можно было понять, как правильно смонтировать водосточную систему нужно учитывать, что крепёжные элементы в виде кронштейнов не всегда продаются в комплектации с водосточной системой. Все элементы продаются по отдельности, в зависимости от категории водостока.

Как правильно подобрать нужное крепление?

Всего для закрепления водостока вам понадобятся такие крепежные элементы:

• Кронштейны, на которые вы будете крепить желоба. Подобрать подходящее крепление вам будет не сложно, исходя от формы и габаритов приобретенных желобов.
• Хомуты – специальные приспособления, которые позволяют крепить сливные трубы к стене. Такое крепление также подбирается в зависимости от вида и размеров сливных труб. Также определитесь с материалом изготовления хомутов: если это будет пластик, то у него две точки крепления, а у металлических – одна, длинный метиз.

В продаже вы найдете крюки двух видов:

• Длинные крепят к обрешетке, к стропильным ногам.
• Короткие – к лобовой доске, по изначальному плану или ввиду того, что кровля уже установлена.

Расстояние между крюками должно быть в идеале около 50 см, максимально – 60 см. Если вы используете длинные крюки-держатели, их лучше прикручивать через обрешетку прямо к стропилам, тогда само крепление водосточной системы будет более прочным.

По окончанию установки и длинные, и короткие крюки сверху нужно закрывать карнизной планкой.

Конечно, длинные крюки согласно всем инструкциям необходимо крепить под кровельное покрытие прямо на обрешетку. Но нередко бывают ситуации, что старое кровельное покрытие снять вот так просто не получится, как и приподнять.

Например, оно старое, поэтому такие крюки нередко прикручивают даже на подшивку карниза. Несмотря на всю нелогичность этого метода, на практике он оказывается нередко рациональным и порой единственно возможным.

В основном, по правилам, металлические крюки применяют для металлического водостока, а пластиковые — для пластикового. Сегодня редко, но все же используются медные крюки:

Это интересно: Технология монолитного ленточного фундамента

Изготовление отлива для крыши своими руками из пластиковых деталей для канализации

Можно не покупать готовый отлив, а сделать его своими руками. Для этого используются самые разные материалы: металлические и пластиковые трубы, листовой металл и даже пластиковые бутылки.

Рынок предоставляет широкий ассортимент пластиковых изделий для канализации, что позволяет сделать из них отливы любых форм и размеров. Крепятся детали при помощи обычных хомутов и кронштейнов. Основное преимущество таких отливов – малая себестоимость. Детали подбирают на основании пропускной способности отливов. Чаще всего используются трубы ПХВ — «рыжики» диаметром 110 мм (для изготовления желобов лучше подбирать длинные элементы), диаметром 50 мм (для водостоков), тройники (для воронки).

Сначала делается чертёж конструкции и подбираются необходимые детали. Затем изготавливают элементы желоба путём продольного распиливания труб (места распилов зашлифовываются). Элементы между собой соединяются на клей или с использованием соединителей. Крепят отлив под кровлей аналогично описанному выше с помощью покупных или самодельных кронштейнов. Из пластиковых сеток сворачивают цилиндры диаметром чуть меньше лоткового, фиксируют их проволокой или хомутами и укладывают в отливы для защиты от попадания мусора.

Технология монтажа водостока своими руками

Прежде чем приступить к монтажным работам, нужно просчитать пропускную способность системы водостока и общее количество ее конструктивных элементов. Для этого выполняется линейный замер периметра крыши, глубины выноса карниза, расстояния от карнизного свеса до поверхности земли, угла кровельного наклона.

Чтобы сделать самостоятельный монтаж водостока для крыши, необходимо подготовить следующие инструменты и материалы:

• Элементы для слива.
• Водоприемные воронки с решетками.
• Желоб и водосточные трубы.
• Крепежные элементы для фиксации на кровле или фасаде (кронштейны, хомуты, уплотнители, кольца).
• Электрическую дрель.
• Саморезы.
• Клей.
• Рулетку и уровень.

Инструкция по монтажу водостоков:

Работы начинаются с установки крайних кронштейнов

Они могут быть установлены на кровельные стропила или лобовой карниз

При монтаже кронштейнов важно соблюдать необходимый угол наклона – каждые 10 метров он должен составлять 5-6 см. Так, второй кронштейн (крюк) должен располагаться на 6 см ниже, чем первый и так далее

Все кронштейны необходимо крепить максимально жестко, чтобы избежать возможного провисания желобов под тяжестью снега или воды. Оптимальный шаг между крюками должен составлять 50 см. В местах расположения труб монтируются воронки-водосборники круглого или прямоугольного сечения. Пластиковые воронки монтируются на клеевой состав, а металлические – на фиксаторы. Водосточный желоб оснащается специальными решетками для защиты сточных вод от загрязнений – листьев, грязи и мусора. Установленный желоб соединяется с кронштейнами. С обоих концов желоба фиксируются заглушки с резиновыми уплотнителями. Все желоба необходимо собрать между собой. Для соединения предусмотрены уплотняющие элементы и муфты, гарантирующие конструкции необходимую жесткость. К нижней части воронок для водостока монтируются сточные колена. Они обеспечивают правильный отвод стоков с кровли под углом, а также соединяют другие элементы системы. Минимально допустимое расстояние от трубы до стены должно составлять 3,5 см. При необходимости его можно править до 6 см. Для монтажа водосточных труб в колено под воронкой устанавливается дополнительное колено. Труба в колене фиксируется при помощи хомутов. Длину водостока можно наращивать использованием нескольких труб, вставленных друг в друга. Фиксирующие хомуты представляют собой двойную дугу, которую нужно установить на трубу с двух сторон. К несущим конструкциям их можно крепить на дюбели или саморезы. Завершающим этапом будет крепление слива – развернутого колена, которое обеспечит отвод стоков от фундамента и стен на безопасное расстояние до 40 см.

Установка водостоков предусматривает обязательную подготовку поверхностей – обработку деревянных стропил антисептическими составами и лаками.

Пошаговая инструкция по монтажу водостока своими руками

Разберем поэтапно самостоятельную фиксацию системы из пластика.

Необходимые инструменты и приспособления

Для работы понадобится такой набор:

• ножницы по металлу;
• шуруповерт;
• ножовка по металлу или дереву;
• перфоратор (чтобы крепить к стене хомуты);
• уровень;
• ручная или электродрель;
• отвертка;
• рулетка, карандаш;
• резиновый молоток;
• строительные леса;
• маркер, шнур (для отметок);
• стусло – инструмент для перпендикулярного распила.

Если работа проводится с оцинковкой, то понадобятся еще и плоскогубцы.

Порядок монтажа

Рекомендации таковы:

1. Отмечаем места крепежа крайних кронштейнов на карнизе. Причем край крыши должен быть на расстоянии до 15 см от кронштейна.
2. Теперь отмечаем, где будут установлены воронки. По нормам одна воронка идет на 50 кв. м крыши или одна воронка на скат. Ставим возле края или посередине. Кронштейн монтируем с другой стороны карниза. Воронку прикручиваем к лобовой доске или на удлинители держателя (когда лобовая доска отсутствует).
3. Натягиваем веревку под требуемым уклоном между воронкой и крайним держателем. Проверяем соблюдение уклона. Через каждые 15 см по обе стороны от воронки ставим кронштейны.
4. Фиксируем кронштейны по оставшейся длине карнизной части через каждые 50 см.
5. Внутрь воронки вставляем желоба до полного защелкивания.
6. Теперь желоба вставляем внутрь кронштейном до защелкивания.
7. Если того требует конструкция крыши, между двумя желобами ставим соединитель.
8. Когда воронка прикреплена к краю карниза, то, чтобы закрыть ее заглушкой, придется соединить эти два элемента куском желоба. Отрезок делаем с выступом за край крыши на 5–10 см.
9. Ставим заглушку на желоб до щелчка.
10. Чтобы соединить желоба по углу берем специальный универсальный угол. В случае, если поворот выполняется не под прямым углом, лучше взять регулируемый угол. Стыки проходим герметиком.
11. Закрываем сверху желоба защитной решеткой.
12. Если карнизный вылет присутствует, то воронку с трубой соединяем двумя коленами и куском трубы нужной длины. К нижнему колену крепим хомут.
13. Если такого вылета нет, воронку с трубой соединяем напрямую друг с другом или муфтой.
14. Трубы между собой соединяем муфтой с прокладкой.
15. К дому трубы крепим хомутами через каждые 1,5 м. Для этого в фасад вкручиваем дюбель, накручиваем хомут, затягиваем хомут на трубе.
16. На расстоянии от грунта в 20 см к трубе крепим слив.
17. На плоской крыше, когда скат примыкает к стене, ставим поворотный отлив.

На этом работу можно считать оконченной.

Как устанавливать вертикальные водоотводы

Особенность заключается в том, что вертикальные водоотводы для соединения с воронкой зачастую имеют несколько углов. Их количество зависит от формы здания.

Последовательность монтажа следующая:

1. Определяется расстояние от стены к воронке, длина муфты. Выбираются два угла. Недостаток расстояния компенсируется отрезком прямой трубы.
2. Верхнее колено нужно сделать неразборным, то есть приклеить к воронке, другие вставляются без клея.
3. Проводится разметка под хомуты. Здесь пригодится уровень. Придерживаясь вертикали, отмечаются точки под каждый хомут.
4. По отмеченным точкам сверлятся отверстия под дюбеля. Фиксируются хомуты. Когда кирпичная стена имеет слой теплоизоляции из пенополистирола, пенопласта или отделку из сэндвич-панелей, то длины дюбеля должно хватать углубиться в стене минимум на 3 см.
5. Вставляется труба. Фиксируется хомутом. На 3 м трубы идет два хомута.
6. К трубе приклеивается колено, через которое вода будет стекать на брусчатку в капельник или любую емкость. Накопившуюся воду дачники часто используют в хозяйственных целях.

Правильно выполненный монтаж водостока позволит защитить кровельное покрытие, фасад здания от излишка влаги, продлит их срок службы. Работы вполне получится выполнить самому. В противном случае можно заказать установку у специалистов под ключ.

Из чего состоит водосточная система

Кронштейны

Они служат для решения задачи, как правильно установить водосточные желоба на поверхности крыши. Могут иметь различную форму и разный материал изготовления. Однако цвет изделий должен совпадать с окраской других кровельных элементов.

Форма кронштейнов напрямую зависит от способа их крепления:

1. На лобовую доску. Этот наиболее распространенный способ, как установить водостоки если крыша уже покрыта. Чаще всего эти кронштейны входят в комплектацию ПВХ систем. Усиленные вертикальные ребра придают изделиям хорошие несущие способности. Для металлических систем подобные кронштейны идут укороченными. Когда лобовой доски нет, монтаж водосточной системы на готовую крышу может быть проведено комбинированными кронштейнами.
2. Второй способ предусматривает монтаж водостоков до того, как будет уложен кровельный материал. Местом крепления желоба в таком случае выступает стропильная нога. Обычно таким образом обустраиваются обширные крыши, на которых используется кровельное покрытие значительного веса. Чтобы крепление было надежным, размер шага стропил делают до 60 см.
3. Третьим способом оснащаются кровли с шагом между стропилами более 60 см. Чаще всего они оформляются ондулином или металлочерепицей. В этом случае применяются комбинированные кронштейны или крюки значительной длины. Местом их крепления выступает первая планка каркаса или нижняя часть настила.

Желоба

Форма их также может быть разной. Она может быть круглой, полукруглой, овальной, прямоугольной или комбинированной. Рекомендуется использовать желоба и кронштейны из одного набора: в таком случае их форма одинакова. Наиболее универсальной является симметричная форма, комплектация которой подбирается очень быстро.

Также могут различаться способы, как правильно крепить водосточную систему. Наиболее простой из них – метод защелкивания. В этом случае применяются поворотные защелки, дающие возможность проводить демонтаж нужной части желоба очень быстро. При выборе изделий учета требует также степень линейных колебаний, чем особенно славятся ПВХ конструкции. Компенсация в таком случае осуществляется за счет муфт, имеющих насечку внутри полости.

Хотя металлические желоба не так сильно расширяются при нагревании, компенсатор в виде соединительной муфты при их установке также желательно применять. Чтобы конструкции не покрывались льдом, их нередко оснащают системой кабельного нагревания.

Уплотнители

Для их изготовления используется ЭПДМ резина, которая является современным заменителем каучуковой герметизации. Для нее характерна хорошая эластичность, благодаря чему изделие способно сохранять форму продолжительное время. Таким уплотнителям не страшна влага и другие вредные воздействия. Для простоты установки их дополнительно покрывают силиконовой смазкой.

Воронки для водосбора

С их помощью собирают воду, которая стекает по желобам, перенаправляя ее внутрь водосточных труб. Пластиковые системы оснащаются воронками в виде отдельных элементов. Воронки бывают левыми, правыми и проходными. В первых двух случаях присутствует стенка в виде заглушки, что подразумевает их установку в конце желоба. Проходной элемент может монтироваться на любом участке.

Колена

Выглядят, как загнутая труба небольшой длины. С их помощью соединяются водосточные трубы и воронки, а также отводится вода от основания здания. Каждая водосточная труба обычно оснащена тремя коленами: двумя верхними, и одним нижним.
