Как выбрать электрический теплый пол: советы, расчеты и схемы

Выбор полезной площади обогрева

Для определения площади пола под монтаж электрического обогрева нужно ширину умножить на длину не занятой мебелью части комнаты и добавить площадь не занятых закутков. Мощность нагревательного элемента выбирается с учетом особенностей помещений.

Допустим отапливаемый балкон или коридор нуждается в большей мощности электрических кабелей, чем допустим гостиная и спальня. Такое значение мощности электрических нагревателей для помещения будет выглядеть так:

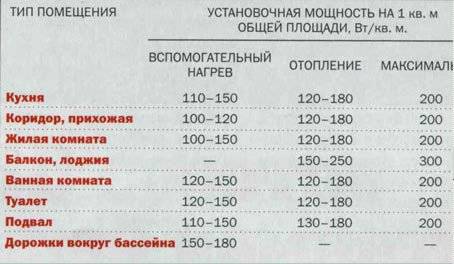

Рекомендуемая мощность нагревательного кабеля для разных помещений

Указанные мощности для расчета электрического пола разных помещений годится для дополнительного отопления пола. Для основного варианта обогрева комнат нагревательные элементы должно иметь мощность от 140 Вт/м² до 180 Вт/м². Также при расчете электрического теплого пола нужно учитывать этажность помещений.

Для первого этажа, где под полом находится холодный подвал, мощность нагревательного элемента должна быть 140 Вт/м². Если помещение находится на последних этажах, то мощность электрических нагревателей нужно ставить не менее 120 Вт/м².

Рассмотрим примерный расчет теплого электрического пола для комнаты площадью 20 м². От общей площади 20 квадратных метров вычитаем площадь под мебелью и получаем, что полезная площадь будет 60% от общей площади.

Sкомн=20*0,6=12 м²

Дальше выбираем мощность нагревательного элемента. В инструкции на греющий кабель параметр Вт/м² не дается, мощность выражается в Вт/м. Переведем этот параметр в Вт/м². По паспорту мощность нагревательного кабеля 30 Вт/м. Шаг укладки 20 сантиметров.

Здесь считаем длину кабеля уложенного в 1 м² и умножаем на 30 Вт/м, (при длине кабеля 5 м) получаем 150 Вт/м². Продолжим расчет мощности теплого пола. По предложенным данным для спальни оптимальный выбор мощности кабеля 110 Вт/м², это в случае дополнительного отопления. Теперь приводим полный расчет электрического теплого пола.

P=1,3*12*110=1716 Вт

С такими данными можно уже идти и приобретать нужной длины нагревательный кабель. Расчет мощности электрического теплого пола можно сделать по таблице.

Таблица расчета мощности нагревательного кабеля

Теперь можно посчитать затраты на электроэнергию. Стоимость киловатта электроэнергии примем 4 руб. За час работы теплого пола потратим электроэнергии на 1716*4/1000=6 руб. 86 коп., за 8 часов — 54 руб. 49 коп., а за 24 часа — 164 руб. 73 коп.

График снижения потребления электроэнергии при прогреве теплого пола

Нужно также учитывать, что работает нагревательный элемент на максимальной мощности только при прогреве теплого пола. Работа с термостатом позволит сэкономить электроэнергию, и затраты снизятся до 40% от максимального. Если электрический теплый пол работает 8 часов в день, то затраты на электроэнергию уменьшатся еще в три раза.

Помогла вам статья?

ДаНет

Порядок монтажа

Рассмотрим укладку электрического теплого пола без стяжки. Это вариант, который подходит для большинства разновидностей.

Порядок действий:

1. Полная очистка чернового пола. Удаляют старое напольное покрытие, дощатый настил (можно его не удалять, но уровень пола будет изменен). Осматривают поверхность, убирают все крепежи и прочие детали.
2. Заделывают трещины и выбоины чернового пола.
3. Укладывают слой теплоизолятора. Можно застелить комнату пеноплексом, или использовать готовые маты для теплого пола. Они нужны только для греющего кабеля, все рулонные разновидности кладут на ровны слой теплоизолятора.
4. Укладывают стеклосетку, фиксируя ее на утеплителе двусторонним скотчем.
5. По заранее выбранной схеме укладывают греющий кабель.
6. Подключают кабель и датчик температуры к блоку управления, установленному на стене в непосредственной близости от нагревательного элемента (это позволяет уменьшить сопротивление провода).
7. Подают питание и проверяют работу системы. Если нареканий нет, производят укладку листовых материалов (фанера, ДСП или ОСБ).
8. Выполняют укладку напольного покрытия.

Представлена общая схема работ. Возможны дополнительные процедуры, которые приходится выполнять в помещениях со сложной конфигурацией или проблемами с черновым полом.

Предварительные расчеты

Перед покупкой всех необходимых материалов необходимо определить требуемые характеристики теплого пола. При подсчете отапливаемой площади следует учитывать только свободную часть помещения, где не установлена тяжелая мебель и техника. Под тяжеловесными конструкциями (шкафы, кухонные плиты, стиральные машины) не рекомендуется прокладывать электрополы, поскольку они зачастую не рассчитаны на подобные нагрузки и могут повреждаться.

В квартирах и частных домах, как правило, мощность электрополов определяют из расчета 100 Вт на 1 квадратный метр. Если здание имеет усиленную теплоизоляцию, этот показатель может быть уменьшен. Если, наоборот, помещения недостаточно утеплены, то на каждый квадратный метр потребуется больше тепловой мощности.

Рекомендуется, чтобы площадь теплого пола в помещении составляла не менее 70% от общей площади комнаты

Соблюдение этого условия особенно важно, если в здании отсутствуют альтернативные источники тепла

Виды электрических теплых полов

Все полы с электрическими нагревательными элементами, возможно разделить только по основному принципу передачи энергии. В этом случае, они делятся на две большие группы:

1. Плёночные инфракрасные полы;
2. Кабельные (стержневые) полы.

Доминирующий принцип теплопередачи от нагревательного элемента к напольному покрытию у них распределяется так: у плёночных полов – излучение, а у кабельных полов – теплоперенос. Разница более ощущается, если вспомнить что теплоперенос осуществляется при прямом контакте, а для излучения соприкосновение не требуется.

Эти главные принципы, диктуют и условия монтажа электрического тёплого пола. В случае с кабельными полами, обязательно требуется «похоронить» нагревательный элемент в стяжке. А вот плёночные полы можно монтировать без «грязных» работ. Следовательно, и по назначению они тоже будут иметь целевое определение. Кабельные полы идеально подходят под монолитно-однородные покрытия, вроде кафельной плитки или наливных 3D полов. А вот с ламинатом, линолеумом и ковролином, отлично сочетаются инфракрасные полы.

Но это деление не полное. Каждый из этих способов нагрева, следует также разделить на группы в зависимости от формы выпуска. Так кабельные полы делятся на:

• Двужильный кабель;
• Одножильный кабель;
• Маты;
• Стержневой пол.

Различия между ними оказывают весомое значение во время планирования и укладки нагревательных элементов.

В частности, одножильный кабель укладывают таким образом, чтобы оба конца в итоге оказались в одной точке. Образно выражаясь, это два провода для одной электрической вилки. Такой способ укладки называется «двойным»: «двойная улитка», «двойная спираль».

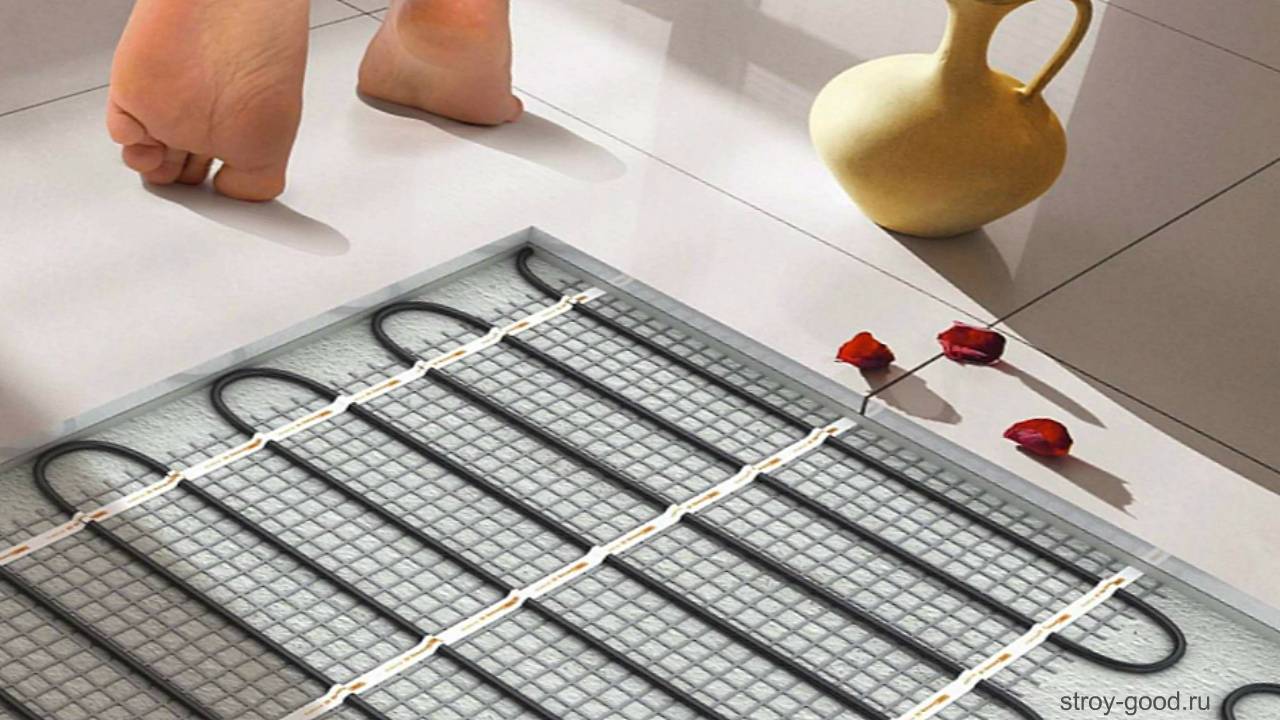

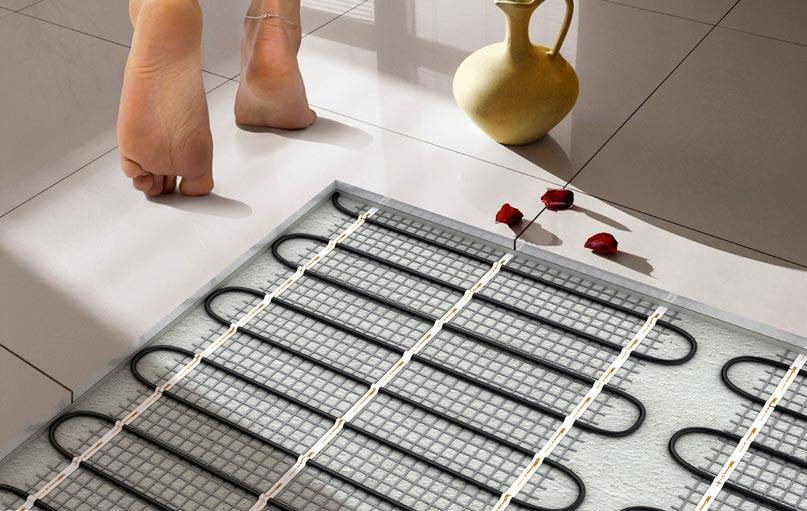

Маты, это двухжильный нагревательный элемент, зафиксированный на полипропиленовой сетке с крупной ячеей. Удобство при монтаже весьма сомнительно, ибо шаг кабеля и мощность всего изделия уже декларированы. Но в некоторых случаях, особенно в небольших помещениях, с таким форм-фактором работать удобнее.

Стержневые нагревательные элементы это особый подвид. Если представить эту конструкцию наглядно, то вспомните верёвочную лестницу. Только вместо верёвок – провода, а вместо ступенек стержневые нагревательные элементы. В работе они менее удобны, чем все остальные виды, так как при изменении направления укладки кабеля, требуется восстанавливать электрическую цепь, сами стержни не гибкие. В качестве компенсации, производитель декларирует повышенную энергоэффективность и долговечность. Но с этим много вопросов.

Ещё одно свойство кабельных тёплых полов необходимо подчеркнуть – огромная инертность. Причина в том, что для нагрева напольного покрытия, тепло должно сначала прогреть несколько сантиметров монолитной цементной стяжки. Минимальный слой стяжки, должен быть 4 см. Если 1м2 при толщине 1 см, весит 16 кг, то 4 см – 64 кг. А прогреть 64 кг бетона весьма энергозатратная задача, да и время потребуется. Поэтому на таких полах трудно поддерживать заданную температуру с высокой точностью. Но и остывают они тоже не сразу. Одним словом инертность можно использовать в свою пользу, но далеко не всегда.

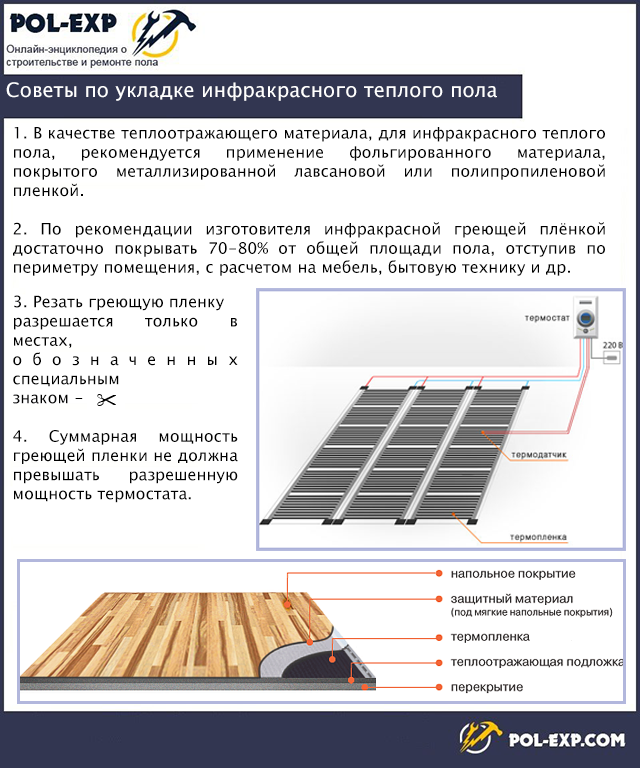

Инфракрасные полы представляют собой две лавсановые плёнки, между которыми нанесён слой карбона. В зависимости от способа нанесения этого слоя, происходит деление на:

• Полосатые плёнки;
• Сплошные плёнки.

Так как мощность регулируется толщиной карбонового слоя, а при монтаже эти различия особых требований не предъявляют, то разница заметна только при эксплуатации. В частности, при ошибках в организации подогрева полов с помощью полосатой плёнки, возможно появление «эффекта зебры». При нём, ногами ощущается разница в температуре напольного покрытия. Но заметим, что это проявляется при ошибках монтажа. Прочие показатели, такие как скорость набора запрограммированной температуры, площадь излучения или энергоэффективность, не выявляют качественного превосходства, а лишь обособляют количественные. Да, плёнка со сплошным нанесением карбона нагревается на 8% быстрее, поверхность излучения больше на 12%, но и в цене такой материал выше на 35-40%.

Важной особенностью плёночных нагревательных элементов, является их способ теплопередачи. Практически на 95% это излучение

Доказывается это очень просто. Подержите руку на расстоянии 5-7 см от включённой плёнки, и вы ощутите явную передачу тепла. А если зажать её между ладонями, то нагрев едва ощущается. Именно это качество, делает инфракрасную плёнку идеальным вариантом нагрева таких напольных покрытий, как ламинат, линолеум, ковролин.

Потребление

Таблица расхода электроэнергии

Чтобы иметь представление, сколько потребляет теплый пол, необходимо подсчитать тепловые потери помещения. Произвести расчеты возможно самостоятельно, проанализировав основные факторы, влияющие на это. На потребление энергии теплым полом влияют такие факторы:

• С какой целью используется система: для обогрева комнаты или для создания комфортной обстановки.
• Насколько хорошо произведена теплоизоляция в помещении. Чем качественнее утеплены стены, двери и окна, тем меньшее количество электроэнергии, расходуемое электрическими полами.
• Сезонность и климат. Во время низких температур и холодной погоды расходы повышаются.
• Вариант напольного покрытия.
• Количество человек, проживающих в квартире или доме. Если членов семьи несколько, электрический пол должен работать чаще. Если проживает один человек, часто отсутствует, то налицо реальная экономия, когда полы можно не включать.
• Личные предпочтения человека, желаемый температурный режим. Данные показатели субъективны.
• Вид терморегулятора, наличие теплоизоляции. Некоторые виды оборудования позволяют экономить более трети электричества, по сравнению с аналогами.

Потребляемая мощность теплого пола зависит от таких параметров:

• При обогреве комнаты мощность электрического пола составляет до двухсот ватт на квадратный метр.
• При использовании системы для повышения комфортности пребывания в помещении мощность электропола колеблется в пределах ста десяти – ста шестидесяти ватт на метр квадратный.

При достижении установленной температуры энергопотребление снижается, происходит поддержание установленных параметров. Система работает в режиме чередования включения и выключения. В среднем, за час оборудование функционирует около пятнадцати минут, за двадцать четыре часа – не более шести часов.

Разнообразие вариантов теплого пола велико. В системе электрического подогрева выделяют такие подвиды:

• Кабельный теплый пол электрический. Данный вид обогрева применялся в самом начале зарождения подобной технологии. Представляет собой конструкцию из готовых матов, прикрепляются к основанию при помощи специального клея для плитки. Сверху на маты укладывают кафель, делают стяжку для установки ламината, линолеума и других декоративных покрытий. Вариант интересен тем что дает возможность по-разному прогревать пол в одном помещении, прогревает отдельные сегменты пола до различной температуры.
• Пленочный теплый пол занимает лидирующие позиции при установке системы. Тонкая пленка может применяться под любое напольное покрытие, за исключением кафеля. Преимуществом пленочного теплого пола является его экономичность, практичность и долговечность. Потребление электроэнергии пленочным теплым полом, по словам экспертов, считается минимальным в сравнении с существующими вариантами.
• Инфракрасный теплый пол. Суть данного варианта в обогреве окружающих предметов, а не воздуха. Они отдают накопленное тепло в помещение, что делает процесс нагревания более эффективным. Инфракрасные полы потребляют не много электричества. Согласно наблюдениям специалистов, среди существующих вариантов электрического теплого пола, данный вариант потребляет минимальное количество электричества и считается самой экономной системой подогрева пола.

Теплый пол

Основным недостатком электрических теплых полов называют их энергопотребление. Но то преимущество, которое дает система, примеряет с данным фактом. Снизить объемы энергопотребления возможно путем установки специальных приспособлений, как, например, программируемый терморегулятор. Можно задать определенный режим работы и получить почти пятидесятипроцентную экономию ресурсов.

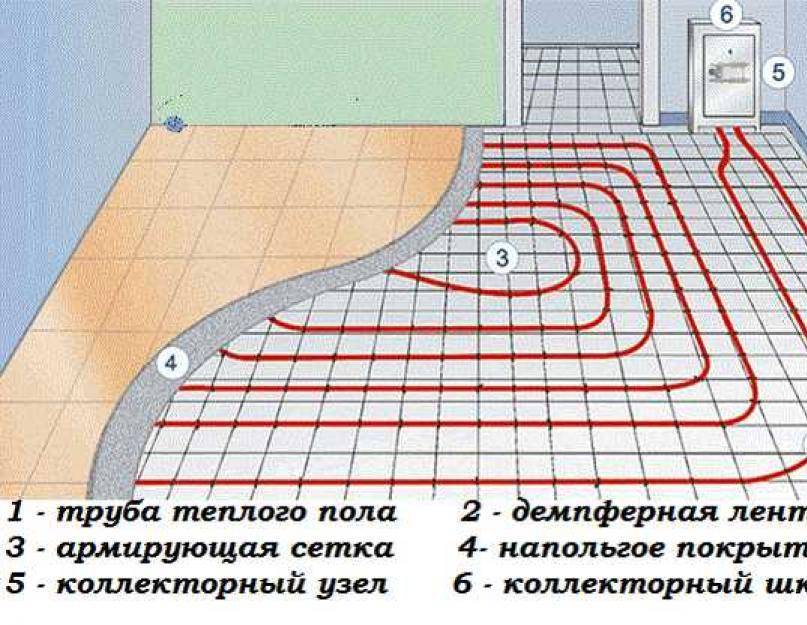

Водяной теплый пол позволяет подогревать помещение при подключении к центральной теплосети. Но данный вариант не показал эффективности при установке в многоквартирных домах, если температура теплоносителя нестабильна, также требует разрешительных документов

Специалисты рекомендуют обратить внимание на другие варианты обогрева пола

Чтобы система подогрева была эффективной, следует тщательно изучить существующие варианты и подобрать максимально уместный.

Если вы сомневаетесь, устанавливать ли систему теплого пола, поинтересуйтесь информацией у специалистов и тех, кто уже использует вариант подогрева пола. Целесообразно устанавливать систему, если:

1. В доме нет индивидуальной системы отопления.
2. Новая и качественная стяжка пола. Чтобы не проводить демонтажные работы, можно установить пленочный электрический пол.
3. Необходимость дополнительного обогрева к основной системе отопления.

Преимущества электрических теплых полов

• Универсальность конструкции. Возможность использования в жилых и нежилых зданиях в качестве как вспомогательного, так и основного источника отопления.
• Не портят дизайн. Все конструктивные элементы скрыты от посторонних глаз, не нарушают целостности и эстетики интерьера.
• Точность регулировки температур. С помощью термостата можно регулировать температуру в помещении с точностью до 0,1 градуса.
• Простота монтажа. Некоторые виды систем можно установить самостоятельно, не прибегая к помощи специалистов.

• Долговечность. При соблюдении правил эксплуатации электрические системы обогрева прослужат не одно десятилетие.

Электрический теплый пол: система, отличающаяся долговечностью

• Равномерный нагрев. Тепло на поверхности распределяется равномерно, что позволяет полноценно прогреть помещение.
• Возможность частичного ремонта. В случае выхода теплого пола из строя можно заменить лишь поврежденный участок, не затрагивая целостность других элементов конструкции.
• Отсутствие дополнительного оборудования. В отличии от водяного пола, для которого потребуется установка котла, для электрического пола не потребуется никаких вспомогательных приборов.
• Безопасность применения. Температура нагревательного элемента не превышает комфортных и безопасных для человека пределов, что исключает вероятность ожогов.

Какой теплый пол выбрать в вашем случае?

	Кабельный	Маты	Пленочный	Водяной
Первичный слой гидроизоляции	ДА	ДА	ДА	ДА
Устройство черновой стяжки	ДА	ДА	ДА	ДА
Дополнительный слой гидроизоляции	ДА	НЕТ	НЕТ	ДА
Наливной, выравнивающий слой	НЕТ	НЕТ	НЕТ	ДА

Таким образом, очевидно, что процессы монтажа теплых полов практически идентичны, следовательно и затраты на их обустройство сходны.

Обратим внимание на одну особенность применения тепловых матов и пленочных полов. При эксплуатации обе системы подвергаются механическому воздействию на нагревательные элементы со стороны финишных покрытий

В таких условиях длительная бесперебойная работа таких систем весьма сомнительна

В таких условиях длительная бесперебойная работа таких систем весьма сомнительна.

Кабельный теплый пол располагается в стяжке, защищающей кабеля от механических воздействий. Слабым местом такого способа монтажа являются многочисленные контакты, имеющие свойство окисляться. Постепенно они начинают искрить и вскоре выходят из строя.

Выбор обустройства теплых полов в жилище, безусловно, верен, а вот какие полы предпочтительны – решать вам. Успехов!Водяной теплый пол лишен таких недостатков с тех пор, когда для его обустройства применяются бесстыковые контуры.

Ошибки и правила при монтаже теплого пола

1

Их хватает максимум на 1 сезон, а то и меньше. Вот наглядный видеоэксперимент, что происходит с подобными фольгоизолами.

Не занимайтесь пустой тратой ваших денег. Кроме того, без армирования тонкой стяжки, в результате разрушения фольгированной изоляции, может произойти просадка и растрескивание напольного покрытия.

Лучшее решение – применить в качестве изоляции экструдированный пенополистерол плотностью 35кг/м3 или мультифольгу.

Основа мультифольги это воздушные карманы в виде таблеток или пупырышков. Они очень прочные и просто так их раздавить не получится.

По ним спокойно можно ходить сколь угодно долго. Причем алюминиевое покрытие нанесено с обратной стороны, т.е. повредить и разъесть его стяжкой не возможно.

2

Это некий демпфер, который прокладывается по периметру плиты с теплым полом. Он необходим для компенсации расширения стяжки, которое неизбежно происходит при ее нагреве.

Если этого не сделать, бетонная стяжка будет упираться в стены и ей останется два варианта, либо ломать эти сами стены, либо ломаться самой. При заливке, край демпферной пленки должен быть выше стяжки, потом лишнее обрезается.

3

Так как все расширения при нагреве такого бетонного пласта, одна лишь отбортовка компенсировать не сможет.

45

Ничего из этого не должно попасть в вашу стяжку.

6

Такая толщина бетона поможет спасти вас от растрескивания даже при не совсем качественном цементе.

Кроме того, 85мм помогают от полосатости (тепловой зебры). Ну и последнее, это инерционность такой стяжки.

Если у вас энергоноситель электричество, в ночные часы по более дешевому тарифу можно ”разогнать” теплый пол и не включать котел целый день. Запасенного тепла должно хватить до вечера.

Такой режим отопления примерно обходится в 3 раза дешевле обычного.

7

В конечном итоге, вам нужно получить бетон, который будет с легкостью выдерживать температурные деформации.

8

В первую очередь, когда вы вынуждены вместо 85мм заливать стяжку всего 50-60мм. Но по возможности этого нужно избегать.

9

Даже если эта сцепка произойдет, то все оторвется при первом нагреве плиты. Плита теплого пола, образно говоря, должна ”плавать” без связи с основанием и со стенами.

10

Система должна быть заполнена и давление должно составлять 3 bar. В первую очередь это связано с необходимостью сохранения геометрии и формы трубы. Без давления внутри, ее легко смять.

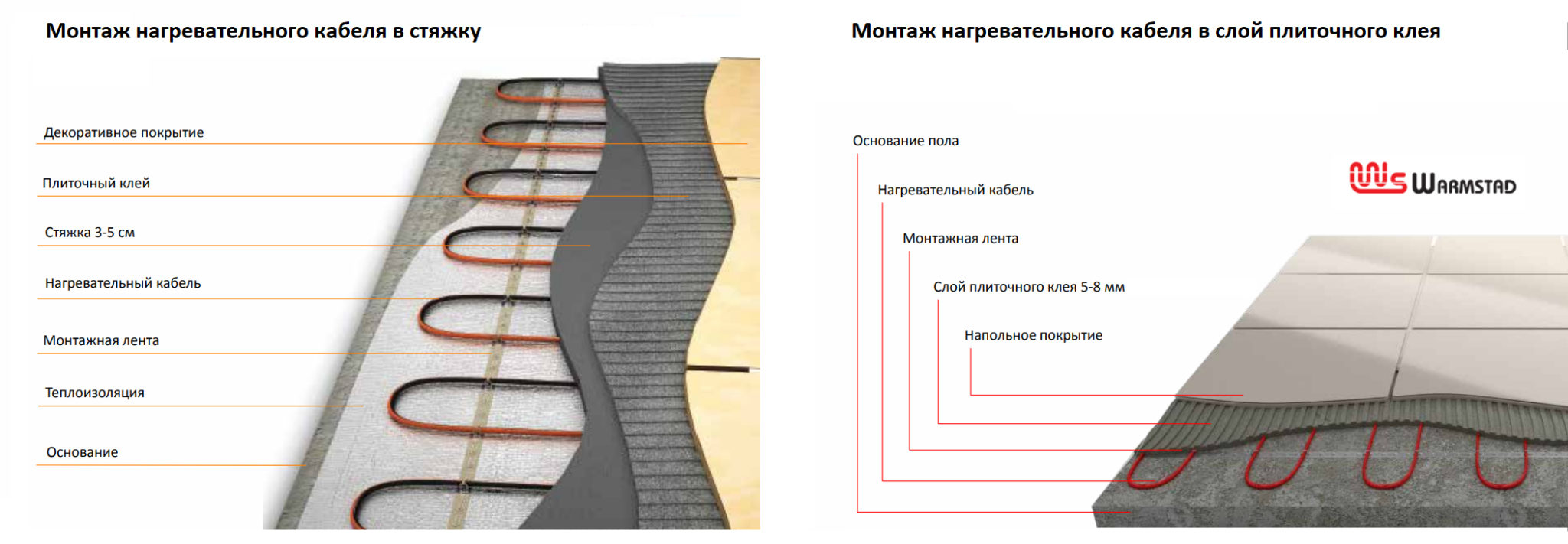

Выбор типа стяжки

Какой тип стяжки, какой толщины следует применять? Нагревательные кабели могут быть погружены в слой:

1. клея прямо под плитку,
2. бетона.

Нет обязательных требований к виду, глубине монтажа кабелей. Предпочтительно применять бетонные стяжки, предусмотренные для напольного отопления. Рекомендуемая толщина стяжки варьирует:

• для системы отопления прямого действия составляет 3-5 см,
• для аккумулирующей – 7-10 см.

Правда ли, что при устройстве пола с подогревом, следует делать более широкие швы при укладке плитки? Для полов, оборудованных подогревом, затирка подбирается только эластичная, предназначенная для электроотопления. Ширина швов зависит от размера используемой плитки.

Кабельная система отопления

Конструкция электрического  теплого пола состоит из:

• одно или двухжильного греющего кабеля;
• терморегулятора;
• устройства включения и отключения.

Одножильный кабель стоит дешевле двужильного, но он не рекомендуется для монтажа теплых полов в жилых помещениях. Так одножильный кабель интенсивно излучает электромагнитные волны, то в жилых помещениях рекомендуется использовать двужильный.

Особенности работы и устройства

Принцип работы: электроэнергия за счет сопротивления проводника нагревает жилы кабеля и преобразуется в тепловую энергию.  Количество затрачиваемой энергии, а значит и выделяемого тепла регулируется терморегулятором.

Кабельные полы имеют как преимущества, так и недостатки.

К достоинствам относится продолжительный срок эксплуатации и низкое энергопотребление. К недостаткам же — в процессе работы индуцируется  вредное электромагнитное излучение и трудоемкость монтажа, большие финансовые траты.

Также не рекомендуется укладывать греющий кабель под материал, не разработанный, не подходящий для системы теплых полов. К ним относятся паркет, доска, ламинат и пробка.

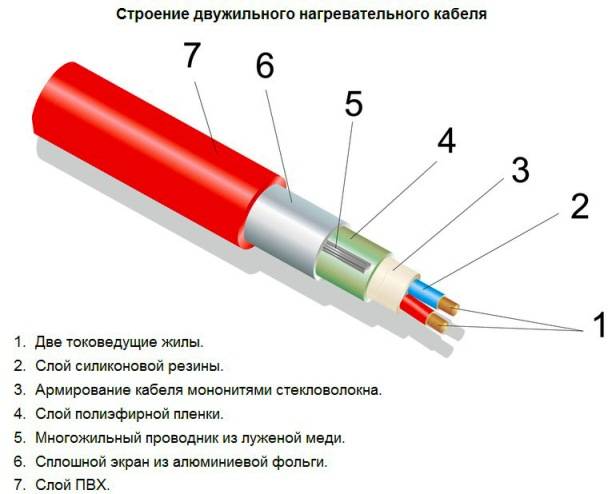

Греющий электрокабель выпускается следующих видов:

1. Одножильный. Недорогой простой тип. Различной длины и мощности. Используется как основной, либо дополнительный источник обогрева. При подключении к электросети выводятся обе токоведущие жилы.
2. Двужильный. По виду не отличается от одножильного. Разница лишь в соединении двух изолированных токоведущих жил на конце. По монтажу проще. Не нужно тянуть два конца провода к точке подключения. Также кабель усилен армирующей оплеткой и дополнительно к каждой жиле имеет общую изоляцию.
3. Саморегулирующийся. Вместо жилы применяется полупроводник. Способен регулировать температуру отдельных участков пола, экономит электроэнергию без потери эффективности обогрева. Неправильная установка и погрешности укладки не влияют на работу. Недолговечен. Что является главным недостатком саморегулирующегося кабеля.

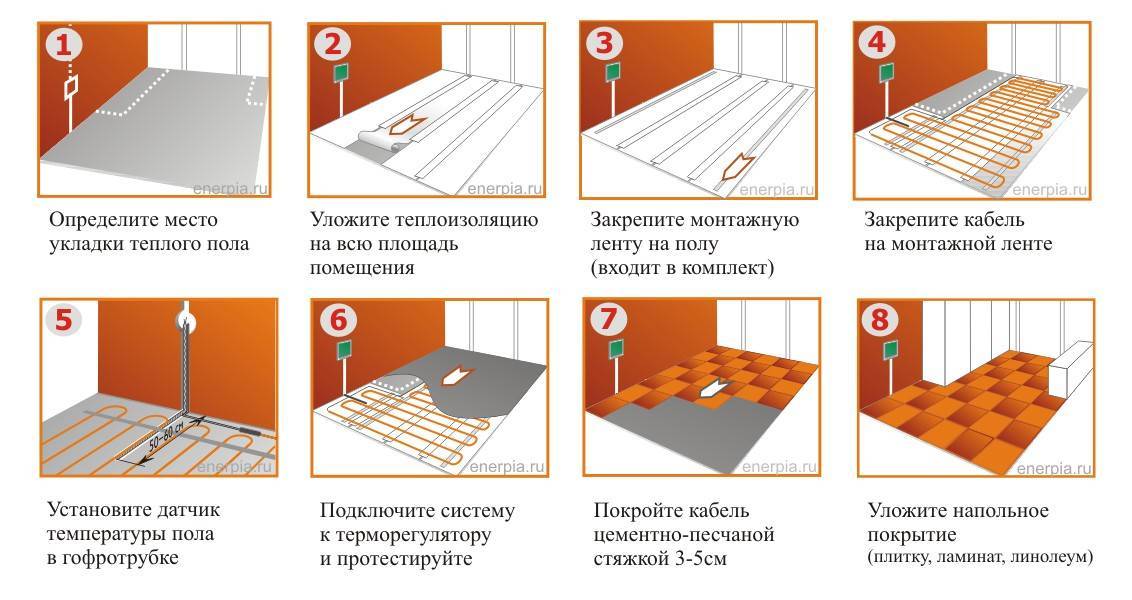

Монтаж электрического кабельного пола в стяжке

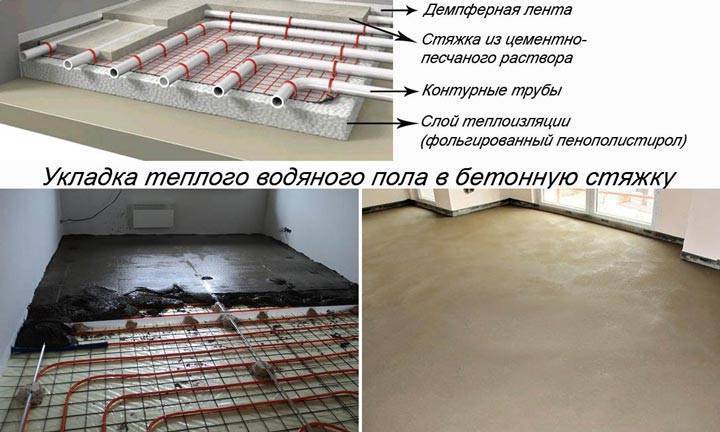

Монтаж теплого пола схож с монтажом теплого водяного пола. Для это необходимо греющий кабель   пошагово уложить на подготовленное основание. Затем залить бетонной стяжкой.

Укладка теплого пола выполняется по специальной технологии:

1. Выдалбливаем нишу в стене под монтажную коробку терморегулятора.
2. Фиксируем при помощи алебастра.
3. Заводим в монтажную коробку электропровод с заземляющей жилой.
4. Проверяем уровень пола. При значительных дефектах выравниваем при помощи стяжки.
5. Укладываем теплоизоляционное покрытие.
6. Конструкцию закрепляем металлической штукатурной сеткой.
7. Укладываем и фиксируем провод на сетке с помощью пластиковых стяжек.
8. При помощи муфты соединяем кабель из монтажной коробки (холодная часть) с греющим.

1. Помещаем термодатчик в 400 мм от края, посередине двух витков кабеля.
2. Вместе с термокомпенсированным проводом заводим его в гофрированную металлическую трубку. Ставим заглушку, чтобы вовнутрь не попала смесь цементной стяжки.
3. Выполняется подключение теплого пола к термодатчику и бытовой электросети.
4. Измеряем сопротивление, проверяем работоспособность.

Электрический теплый пол своими руками под ламинат и линолеум

Для этого типа покрытия оптимальным будет использование пленочного теплого пола. При ровном основании (обязательное условие нормальной эксплуатации, если пол кривой, требуется предварительная выравнивающая стяжка) монтаж занимает немного времени, не требует стяжки или других мокрых работ.

Процесс монтажа

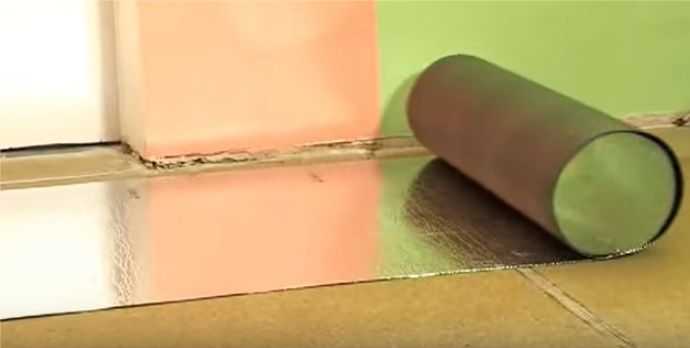

Начинается монтаж также с разметки отапливаемой площади (не укладывать под мебель, технику и низко висящие предметы) и установки терморегулятора и датчиком температуры пола. Далее раскатывается теплоизолирующая фольгированная подложка. Так как стяжки нет, ее можно использовать без каких-либо опасений.

Полосы материала раскатываются вплотную друг к другу. Фиксироваться на полу может при помощи двустороннего скотча или сверху пристреливаться скобами из строительного степлера.

Стыки полос проклеиваются скотчем. Причем желательно тоже брать фольгированный — для минимизации потерь тепла.

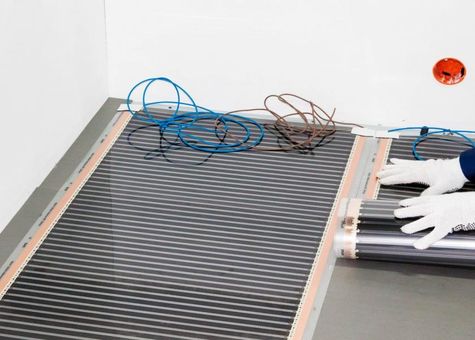

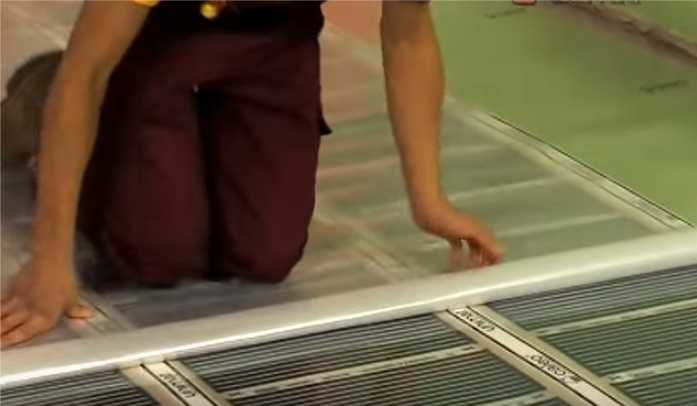

Далее раскатываем греющую пленку. Она режется по нанесенным на ней линиям на куски нужной длины.

Укладываются полосы пленки вплотную друг к другу или с небольшим зазором, но не внахлест. Перекрытия медных шин допускать нельзя ни в коем случае.

Фиксируются одна к другой при помощи скотча.

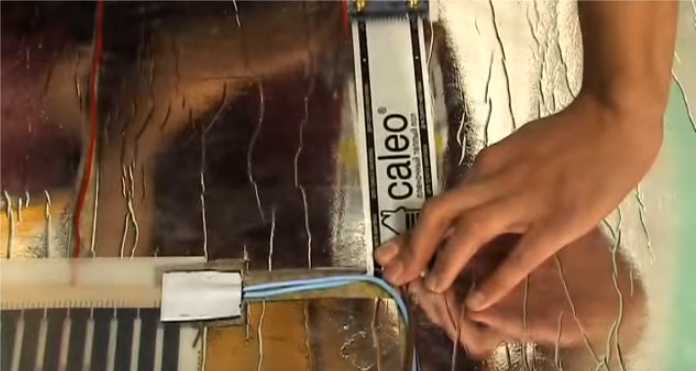

Далее можно приступать к электрическому соединению. Схема подключения представлена на фото.

Сначала битумной изоляцией (идет в комплекте или покупается отдельно) закрывают шины в местах разрезов. Берут кусок изоляции, снимают защитное покрытие с одной стороны, прикладывают так, чтобы была полностью закрыта вся поверхность шины, включая контакты. Половину загибают на другую сторону и тщательно прижимают.

Со стороны, близкой к термостату устанавливают контактные зажимы (есть в комплекте, но можно купить отдельно или припаять к медной шине провод). Контакт состоит их двух пластин. Одну заводят на шину, вторую под пленку.

Установленную пластинку обжимают пассатижами. Проверяют прочность установки, слегка подергав контакт.

Берем электрические провода с медными жилами, согласно схемы выше вставляем один или два проводника в зажим при контактной пластине и тоже обжимаем пассатижами. Если есть навыки пайки, лучше соединение пропаять.

Следующих шаг монтажа электрического пленочного пола — изоляция мест соединения проводников. На каждое соединение идет 2 пластины битумной изоляции. Одну укладывают снизу, вторую — сверху. Также следят за тем, чтобы были полностью закрыты шины и контакты.

Отличается также установка датчика температуры теплого пола. Он просто приклеивается к черной (карбоновой) полосе куском скотча.

Чтобы датчик не торчал, в подложке вырезают окошко.

Такие же окошки вырезают под заизолированные контактные пластины и провода. Это необходимо, чтобы ламинат или линолеум лежал ровно, без бугров.

Уложенные провода заклеиваем скотчем.

Проводники подключаем к установленному термостату (монтаж ничем не отличается от описанного выше), тестируем систему, выставив нагрев не больше чем до 30°C. Проверив, все ли полосы нагреваются, нет ли где искры или характерного запаха плавящейся изоляции, теплый под выключают.

Далее порядок действий зависит от используемого типа напольного покрытия. Если это ламинат, можно сразу расстилать подложку и приступать у его укладке. Только подложка должна быть специальной, предназначенной для теплого пола, как и сам ламинат.

Если же укладываться будет линолеум, на пленочный электрический теплый пол раскатывают плотную полиэтиленовую пленку.

Сверху укладывают жесткое основание — фанеру, гипсоволоконные листы. Их крепят на саморезы к полу, только при этом надо следить, чтобы не попасть в шины. А сверху уже можно класть ковролин или линолеум.

Что это такое

Теплый пол — это нагревательная система, размещенная на всей площади помещения под напольным покрытием. Электрический теплый пол — это электронагреватель, вырабатывающий тепловую энергию (или испускающий инфракрасные лучи) и отдающий ее напольному покрытию. Нагретая поверхность пола обеспечивает в комнате комфортный микроклимат. По ней приятно ходить босиком, и можно не беспокоиться за состояние здоровья играющих на полу детей.

Кроме этого, особенностями электрических теплых полов являются:

• низкотемпературный режим нагрева. Рабочая температура теплого пола находится в пределах 40-45 °С. Если пол нагреть до стандартных температур нагрева радиаторов или конвекторов (около 70 °С), в комнате будет невозможно находиться. Поэтому, поверхность не доводят до слишком высоких температур, а критерием режима нагрева становятся личные предпочтения пользователей;
• отсутствие конвекции. Нагревается вся поверхность пола, и в комнате нет более теплых или холодных участков. Теплый воздух поднимается вверх, но не столь интенсивно, как при использовании радиаторных систем;
• требуется отдельное подключение — просто включить нагревательный элемент в розетку нельзя. Перед установкой необходимо проверить состояние электропроводки и определить ее готовность к принятию дополнительной нагрузки.

Многие пользователи относятся к электрическим теплым полам с некоторым предубеждением, вызванном ожиданием высоких расходов на электроэнергию. Однако, если тарифы в регионе не слишком высоки, расходы на обогрев могут оказаться вполне приемлемыми. Низкотемпературный режим нагрева позволяет обходиться сравнительно малыми количествами потребляемой энергии, а в летнее время теплый пол и вовсе отключают.

Электрический теплый пол

Давайте обратимся к электрическому теплому полу.

Законодательство не запрещает установку системы в многоквартирных домах, потому что они не влияют на состояние коммуникаций соседей.

В отличие от системы «водяной пол» электрические полы вы включаете в любое время, когда вам это необходимо, выставляя с помощью терморегулятора необходимую температуру.

Независимость теплых электрических полов от центрального отопления является важным их качеством: вы можете включать систему в действие и в то время, когда в других квартирах холодно, и отопление еще не включено.

Электрические полы можно отремонтировать только в месте неисправности, а демонтировать их в данном случае не нужно.

Выбираем подходящую систему

Вопрос, какой теплый пол лучше на лоджии или на балконе, далеко не праздный. Вообще сейчас распространены 3 основных системы подобного отопления:

1. Первая и самая заманчивая с точки зрения финансовых затрат на эксплуатацию это водяная система. В этом варианте в стяжку закладываются трубы, по которым циркулирует вода из центральной системы отопления;
2. Не менее популярным является электрический пол, где в качестве основного теплоносителя используется нагревающий кабель, он греется за счет своего же внутреннего сопротивления;
3. И наконец, самая новая система из всех ныне существующих это так называемый пленочный инфракрасный пол. Такой теплый пол на балконе хотя и питается от электросети, но принцип работы у него иной. Карбоновая паста, запаянная в полиэстеровую пленку, испускает ультрафиолетовые лучи в длинноволновом диапазоне. Это те же солнечные лучи, они греют не воздух, как обычный радиатор, а все предметы, встречающиеся на их пути.

Инфракрасная система обогрева лоджии.

Каждая из этих систем по-своему хороша. Здесь нужно учитывать конкретные условия именно в вашей квартире. Начнем с того, что мало кто из обывателей отличает лоджию от балкона, а различие есть и оно довольно серьезное:

• Балкон это небольшая железобетонная плита, выдвинутая за пределы фасада здания. Она держится только за счет своей физической прочности, а прочность эта, естественно не безразмерная. По нормам ГОСТ, несущая способность балкона составляет порядка 200 кг/м²;
• Типовой балкон в тех же хрущевках имеет ориентировочную площадь около 3м². Нетрудно сосчитать, что максимум, который можно грузить на такую конструкцию составляет 600 кг. И это мы еще не учитывали естественный износ плиты, а этим домам уже более полувека;
• Дальше анализируем. Водяной теплый пол нам уже не подходит, так как там только одна бетонная стяжка толщиной порядка 50 мм будет весить больше 300 кг. Если к этому добавить вес ограждения, утепления и оконного блока, то я бы на такой балкон выйти уже побоялся. Следовательно, в хрущевках и брежневках мы можем выбирать только между кабельным и инфракрасным вариантами;
• С лоджиями дело обстоит намного лучше. Несущая плита здесь имеет две основательные подпорки с обеих сторон. Такая, казалось бы, мелочь увеличивает ее несущую способность как минимум втрое. С таким колоссальным запасом прочности теплый пол на лоджии можно устанавливать любой, главное чтобы вам нравилось, и ЖЭК не нервничал.

Варианты укладки теплопроводных элементов.

Как я уже упоминал, водяной теплый пол, запитанный от центрального отопления, на первый взгляд многим кажется самым лучшим вариантом. Еще бы, смонтировал, подключил и платишь как за обычную батарею. Но не все так «нарядно» как кажется:

• Начнем с того, что система не автономна. То есть пока не наступит отопительный сезон, на балконе будет прохладно;
• По правилам температура теплоносителя в трубах водяного пола не должна превышать 40ºС, если она будет больше, вам самим будет не комфортно. Согласно тех же нормативов, температура подачи теплоносителя в радиаторы высотных домов должна быть не менее 70ºС и во многих регионах, где чиновники едят свой хлеб не зря, это правило соблюдается. Соответственно, если мы врежемся в общую систему, полы на лоджии будут, во-первых, нерегулируемыми, а во-вторых, горячими, что согласитесь то же плохо;
• Но все что я рассказывал до этого момента, были цветочки. Есть закон, запрещающий самовольно подключать систему «Теплый пол» к центральному отоплению. У наших чиновников, конечно, есть лазейки, но сами понимаете, в какую сумму это разрешение обойдется. Если вы готовы «сражаться», то можете попробовать. Хотя сколько я сталкивался, добивались такого разрешения единицы, остальные ставили электрические нагреватели, монтаж которых не требует никаких разрешений;

Сухой способ укладки труб на специальную утепленную основу.

• Что же касается электрических полов, здесь тоже есть свои нюансы. Для тех хозяев, которые планируют делать стяжку или укладывать напольную кафельную плитку, больше подходит нагревающий электрический кабель;
• В случае же когда нужно сделать теплый пол своими руками на балконе быстро и чисто, то есть без разного рода заливок и стяжек, лучше всего подходит ультрафиолетовый пленочный вариант. Плюс ко всему, этот вариант еще и самый легкий с точки зрения веса конструкции.

Заводской набор для электрического теплого пола.
