Монтаж электрического теплого пола в стяжку

Процесс монтажа

Когда произведено внедрение в пирог бетонного пола по грунту, можно начинать процесс укладки отопительного контура.

Существует ряд правил:

  • чтобы не допустить излишнего нагревания покрытия, следует осуществить грамотное размещение труб по всей площади помещения. Более плотный монтаж осуществляется по периметру, а в центре контур должен быть реже, причем отступ от стен комнаты должен быть не менее 15 сантиметров;
  • вне зависимости от того, какова избрана схема укладки, необходимо соблюдать интервал между соседними трубами от 0,3 метра;
  • если труба располагается на стыке плиты и перекрытия, ее следует отделить специальной гильзой из металла;
  • нельзя допускать, чтобы длина отопительного контура превышала 100 метров, поскольку в такой системе снизятся основные параметры циркуляции теплоносителя (прочитайте: “Как сделать теплый пол своими руками в частном доме”).

Укладка производится двумя основными способами:

  • бифилярный – по спирали. В этом случае характерно равномерное прогревание труб за счет чередования подающих и обратных участков. Для подачи жидкости используется маломощный насос, а укладывать трубы очень просто за счет соблюдения угла в 90 градусов между соседними участками;
  • меандровый – зигзагом. Теплоноситель в такой системе остывает за время прохождения по контуру, и поверхность прогревается неравномерно. Трубы могут разворачиваться по ходу абсолютно в противоположном направлении, что сказывается на сложности монтажа. Такой способ больше подходит для помещений с линейным уклоном, поскольку теплоноситель будет циркулировать быстрее и не успеет остыть. Шкаф с оборудованием устанавливает в верхней точке контура. Также подобный способ укладки позволяет обогревать самые просторные помещения.

Критерии выбора

  • жидкая смесь. Состав предварительно тщательно перемешивают и добавляют в раствор вместе с водой в соотношении 1–1,5 л/100 кг (добавка/сухой цемент).
  • сухая смесь. Принцип использования этих составов практически тот же, за исключением начального этапа. Сухой модификатор предварительно смешивают с водой в соотношении 1:2 и дают раствору отстояться.

ЧИТАТЬ ДАЛЕЕ: Заливка стяжки пола своими руками: технологияДля малых объемов используют строительный миксер. После окончания замеса, раствор должен устояться. За 20–30 минут крупные частицы успевают опуститься на дно. Поэтому раствор дополнительно перемешивают и их большая часть при этом измельчается. Проводят вторичное отстаивание и начинают заливку. Более жидкий, чем стандартный бетонный, раствор заполняет все пустоты, обеспечивая надежную защиту греющих элементов от воздействия механических нагрузок.

Важно

Включать обогрев до полного окончания процесса застывания запрещается.

Любой пластификатор – это высокоактивное вещество, поэтому так важно придерживаться всех рекомендаций производителя, изложенных в приложенных к смесям инструкциям. Работы проводятся в теплое время при температуре не ниже 5ºС

  • эксплуатационные характеристики;
  • расход.

На заметку

Средний расход модификаторов составляет 0,5-1 л готовой смеси на единицу площади. В случае же дешевых марок этот расход увеличивается, иногда даже значительно.

Среди современных сухих смесей для стяжки есть варианты, изначально содержащие модифицирующие компоненты, которые так же эффективно обеспечивают необходимые качества.

Ассортимент пластичных добавок достаточно широк. Однако, среди них есть наиболее востребованные.

АрмМикс. Производитель этого продукта – компания Термопласт. Единственной разницей с раствором Sanpol в использовании – соотношение компонентов – 1 л :100 кг. Заливать раствор с АрмМикс можно и при отрицательных значениях температуры.

С-3. Это – суперпластификатор. С этим жидким пластификатором используют бетон высоких марок.Таким образом получают двойной эффект: улучшаются прочностные характеристики и уменьшается расход цемента.

Совет

При замешивании следует придерживаться пропорции 1,5-2 литра на 100 кг цемента.

Rehau. Продукт премиум класса добавляется в растворы (на каждый кг по 10 г) для создания тонких и средних по толщине бетонных слоев под напольный обогрев.

Для монтажа теплого пола на стяжку используются не все виды пластификаторов. Основным моментов выбора добавки пометки на упаковке, которая указывает что изделие предназначено для укладки систем обогрева.

Также при подборе пластификатора для стяжки пола, в которую устанавливается отопительное оборудование, учитываются такие факторы:

  • качество и производитель состава для улучшения свойств цементного раствора;
  • расход добавки;
  • эксплуатационные характеристики;
  • вид пластификатора – сухой, жидкий;
  • отсутствие вредных компонентов;
  • стоимость.

При выборе пластификатора для теплого пола учитывайте расход добавки При выборе пластификатора для системы обогрева половых покрытий берется во внимание тип самого отопительного оборудования. Если предусмотрена установка эклектического устройства, то для стяжки используется сухая добавка

При смешивании раствора предназначенного для водяного теплого пола, то рекомендуется применять жидкие пластификаторы.

Правила укладки труб

Есть несколько вариантов труб для теплого водяного пола:

  • металлопластиковые;
  • медные;
  • полиэтиленовые и полипропиленовые.

Наиболее распространены металлопластиковые, полипропиленовые, и полиэтиленовые, медные – очень дорогие. Пластмасса имеет более плотную структуру, и могут возникать заломы в местах перегиба – в этом ее главный недостаток. Полиэтиленовые – более пластичные, но они хуже отдают тепло.

Устройство нагревательных элементов может быть нескольких видов:

  • змейка;
  • двойная змейка;
  • улитка;
  • двойная улитка.

Самый простой способ – змейка и он более всего подходит для монтажа теплого пола в деревянном доме.

Основные правила укладки труб:

Расчет системы теплого пола

  • необходимо отступить от стен минимум 150 мм;
  • расстояние между витками должно быть минимум 100 мм и максимум – 300 мм;
  • возле окон или вдоль наружных стен нужно укладывать трубы ближе друг к другу;
  • если помещение более 40 м2, следует сделать два и более контура, соответственно, предусмотреть для этого распределительный шкаф;
  • нельзя устанавливать один контур для смежных помещений.

Технология крепления труб к теплоизоляционному материалу:

  • Если используются маты с шипами, то нагревательные элементы устанавливаются в пазы и не требуют дополнительной фиксации;

  • Если поверхность гладкая, можно использовать следующие виды крепежных элементов:
    • к арматурной сетке – пластиковые хомуты;
    • на полистирольную плиту – пластмассовый хомут с зазубринами;
    • для труб из полиэтилена используют шины, но они подходят только для укладки змейкой;
    • клипсы – крепежные элементы, выпускаемые под различные диаметры труб.
  • Если устройство ведется на деревянном перекрытии, то чаще всего используют модульные системы, которые имеют пазы для труб (в таком случае крепежные элементы не понадобятся).

После монтажа нагревательных элементов нужно проверить их на герметичность:

Таблица теплопотребление теплого пола

  • в каждый контур подается вода;
  • создается повышенное давление – 6 Бар;
  • в таких условиях система должна находиться от 24 до 48 часов;
  • проверяются все стыки на предмет обнаружения протечек;
  • все недостатки необходимо оперативно исправить.

Термоматы или пол тонкокабельные на сетке

Один из самых современных и функциональных вариантов теплых полов — это, безусловно, термоматы. Такой тонкий кабель (диаметром до 4,5 мм, не толще), особым волнообразным образом закрепленный на специальной сетке из стекловолокна, ширина которой составляет полметра. Собственно нагревательная жила в таком кабеле экранирована, а также изолирована и защищена внешней оболочкой.

Для создания термоматов использую одно- или двужильный кабель. Но, чтобы оборудовать полы в жилых помещениях, как правило, берут маты с двойной кабельной жилой, поскольку у такого материала гораздо более низкий уровень электромагнитного излучения. Кроме того, не нужно заботиться о том, чтобы вывести второй холодный конец такого кабеля в место начала укладки матов.

Тонкокабельные матовые полы кладут на готовую стяжку или же старый кафель. Вообще, под плитку именно такой теплый пол — самый оптимальный вариант. Поскольку в процессе укладки клей, на который «сажают» кафельную плитку, проникает в стекловолоконную сетку и надежно с ней схватывается. То есть сетка берет на себя еще и дополнительную — армирующую — нагрузку. При этом собственно нагревательная система погружается в слой клея, не увеличивая полового уровня. Получается практически идеальный вариант для помещений, которым требуется лишь косметический ремонт. Или там, где уровень пола — величина принципиальная, и его поднятие недопустимо.

Перечень необходимых материалов и инструментов

Конструкция представляет собой «пирог». Составляющие для каждого типа стяжки свои. Общий список материалов выглядит так:

  1. Основа. В этой роли выступает полимерная пленка, которая предотвращает образование испарений и протеканий.
  2. Кромочная лента. Она выполняет изолирующую функцию и монтируется по линии стыка стены и пола по всему периметру помещения. По высоте не должна превышать толщину стяжки.
  3. Звуко- и теплоизолирующий материал. Применяется по необходимости. Используются минеральная вата, пенополистирол, ППУ, плиты на основе древесных волокон.
  4. Гидроизоляция. Используется по необходимости. Применяются такие материалы: рулонные (гидроизол, рубероид), битумные мастики, сухие смеси.
  5. Выравнивающий слой. Самая главная часть пирога. Чаще всего выбор падает на цементно-песчаный раствор и гипсовую смесь.

Общие инструменты для любого вида стяжки:

  1. Для демонтажа. Прежде чем устраивать новое покрытие, необходимо избавиться от старого. Для этого могут понадобиться перфоратор, шпатели, зубило, молоток и т.д.
  2. Для уборки. В процессе демонтажа образуется мусор, который необходимо убрать, для этого нужны: пылесос, веники, швабры.
  3. Для разметки. Сюда входят маяки, уровни, чертежные принадлежности.
  4. Для малярных работ: алюминиевые правила, мастерок, кельма.
  5. Для монтажа: демпферная лента, строительные ножницы.

Для демонтажа понадобится перфоратор.

Оборудование узкого назначения для заданного вида покрытия:

  1. Сплошное: бетононасос, большие емкости, шлифовальная машинка, миксерная насадка.
  2. Самовыравнивающаяся: строительный миксер, емкости, шпатель, валик.
  3. Сухая: нож, клей, саморезы, шуруповерт, шпатлевка.

Как выбрать необходимую мощность теплого пола

Выбор комплекта теплого пола

Перед расчетом мощности необходимо знать, будет ли комната обогреваться только при помощи ЭТП или он будет дополнять основную систему обогрева, создавая дополнительный комфорт. Каждый производитель ЭТП в техническом паспорте своего продукта указывает какую мощность необходимо выбрать в каждом случае.

Для большинства помещений в качестве комфортного ЭТП на основе греющего провода или греющего мата выбирается значение 120-140 Вт/м2. Если ЭТП делается на основе инфракрасной пленки, то комфортное значение составляет 150 Вт/м2.

Потребление электроэнергии пленочным теплым полом

Если комната будет обогреваться только за счет ЭТП, то для греющего провода или мата выбирается значение 160-180 Вт/м2, а для инфракрасной пленки мощность должна быть равна 220 Вт/м2.

Если вы используете греющий мат или инфракрасную пленку, то мощность квадратного метра известна заранее и вам просто нужно выбрать подходящий вариант. В случае использования греющего кабеля, мощность будет зависеть от расстояния между его витками. Вам нужно заранее знать площадь и форму обогревающей поверхности, после чего по таблицам в техническом паспорте или инструкции вы определите требуемое расстояние. Обычно оно составляет 10-30 см в зависимости от мощности кабеля.

Таблица расчета мощности нагревательного кабеля

ПомещениеМощность, Вт/м2
Коридор, кухня90-140
Санузел, ванная комната170-190
Балконы, лоджииДо 200
Жилые помещенияДо 130

Важно учитывать максимально возможную нагрузку на электросеть здания, а также использовать коммутационную аппаратуру, рассчитанную на соответствующий ток нагрузки

Функции стяжки тёплого пола

Однородный раствор обеспечивает равномерное распределение тепла в слое Неважно, какой тёплый пол вы собираетесь делать своими руками, электрический или водяной, стяжка в любом случае выполняет одинаковые функции:

  • укладка выравнивающего слоя на основание нужна для нивелирования поверхности и устранения дефектов (раствор позволяет равномерно распределить нагрузки и устранить любые перепады высот);
  • кроме этого через слой раствора в основание не должно уходить тепло от нагревательных элементов, поэтому состав должен выполнять функции теплоизоляции или укладываться на неё;
  • однородный раствор обеспечивает равномерное распределение тепла в слое;
  • состав для выравнивания пола должен обеспечивать защиту системы обогрева от повреждения (особенно это касается водяного отопления);
  • кроме этого заливка раствора должна выполняться так, чтобы поверхность была ровной и гладкой и подходила для укладки напольного покрытия.

Технология укладки водяного тёплого пола требует, чтобы высота выравнивающего слоя была не меньше 3 см при температуре нагревательных элементов не более 30 градусов. Если вы собираетесь делать обогрев пола при более высоких температурах, то бетонную стяжку лучше выполнить большей высоты. Этого требует технология монтажа.

Ремонт теплых полов

Температурные швы

Одним из этапов выполнения стяжки под теплый пол своими руками, является создание температурных швов с помощью демпферной ленты. Такую ленту нужно проложить вдоль стеновой поверхности по всему периметру комнаты.

Также деформационные швы следует выполнить вдоль помещения так, дабы отделить отапливаемую зону от неотапливаемых участков под мебелью. Подобные меры обезопасят систему отопления, ведь при функционировании ее элементы расширяются от нагрева. Если не выполнить закладку температурных швов, стяжка быстро растрескается.

Первым делом раскатывают и закрепляют демпферную ленту

Для предотвращения образования трещин между соседними контурами делают температурные швы. Проходящие через них кабели и трубы нуждаются в защите

Количество стяжек

Пирог теплого пола имеет несколько стяжек, а если конкретно, то две. Одна из них является черновой, а вторая чистовой. Черновая стяжка заливается в том случае, если все работы выполняются с нуля. Она является основой, на которую укладывается теплоизоляционный материал и непосредственно контур теплого пола. Заливка черновой стяжки осуществляется непосредственно на грунт. В этом случае выполняется выравнивание грунта, подсыпка песка и щебня. Также укладывается армирующая сетка, которая придает всей поверхности необходимую прочность. Потом выполняется заливка. Однако не всегда есть необходимость ее заливка, например, это в тех случаях, когда на полу уложена бетонная плита. Что касается чистовой, то слой бетона покрывает непосредственно греющий контур теплого пола.

Укладка тёплого пола

После завершения всех подготовительных действий, можно переходить к монтажу нагревательной системы.

Водяной теплый пол

При укладке водяного пола используются трубы из металла или полиэтилена, они имеют хорошие показатели теплопроводимости, легко гнутся, продаются в бухтах, что удобно, так как нет стыков внутри плиты.

Основные этапы процесса укладки тёплого пола в стяжку следующие:

  1. Раскладка труб согласно подготовленной схеме. Популярные способы размещения трубопровода в виде змейки или улитки. Трубы укладываются друг от друга на расстоянии 10 — 30 см. Рекомендовано делать максимальную длину петли не более 80 метров. Повороты должны быть плавные, резкие могут привести к порыву трубы. Особенно необходимо аккуратно производить изгиб металлических труб, это удобно делать, используя специальную пружину.

Закрепление элементов. Это можно производить с помощью крепёжного профиля, который монтируется к полу дюбелями, закреплять на арматурную сетку или укладывать на пенополистирольные маты.

Подключение подающего и возвратного трубопровода пола. Делается при помощи коллекторного распределительного узла, это лучший способ. Подключение труб к коллектору производится зажимными фитингами. Сначала, подсоединяется один край контура, а по завершению укладки второй.

Испытание конструкции. Процедуру необходимо провести до момента заливки стяжки. Для этого следует довести давление в системе до 4 БАР, и осуществлять наблюдение далее. Если давление остаётся в норме, то можно заливать стяжку.

Электрический теплый пол

В электрическом полу элементом обогрева выступает кабель.

Этапы установки кабельного тёплого пола в стяжку:

  1. Планировка системы. Определяется место расположения кабели и шаг элементов. Отступать от стены нужно не менее 5 — 10 см, а также от приборов отопления и мебели.

Подготовка места для датчика температуры и терморегулятора. Подготавливаются пазы для гофрированной трубы, в которой будут располагаться датчик и провода в момент бетонирования, иначе пол будет неровный.

Укладка системы. Если планируется монтирование кабеля, то потребуется цементно — песчаный раствор, а при использовании нагревательного мата цементная подушка не нужна.

Прокладывается кабель, начиная с фиксации его начала и муфты монтажной лентой. Затем он раскладывается согласно схеме по всей площади. Участки поворотов, если кабель не фиксирован на сетке, делаются с радиусом не менее 5 см. Недопустимо пересечения кабеля.

Закрепление кабеля. При установке тёплого электрического пола на арматурную сетку, крепление кабеля производится с помощью неё. Другой способ — закрепление на скобы и монтажную ленту.

Подключение системы. Кабель присоединяется к силовому элементу, и прячется в муфту. Затем, питающий кабель соединяется с терморегулятором.

Проверка электрического тёплого пола. После подсоединения всех проводов, устройство проверяется на работоспособность, путём подключения к электропитанию, и только тогда можно начинать заливку.

Размещаем терморегулятор

Все работы по установке теплого электрического пола своими руками начинаются с приготовления места, в котором будет размещаться терморегулятор. Это место должно находиться на стене.

Высота размещения

Поэтому сначала на стене делают отверстие, которое вместить подрозетник для терморегулятора.

Делают отверстие

Лучше всего делать такую ​​дырку тогда, когда дом еще строится, или когда происходит общий ремонт.

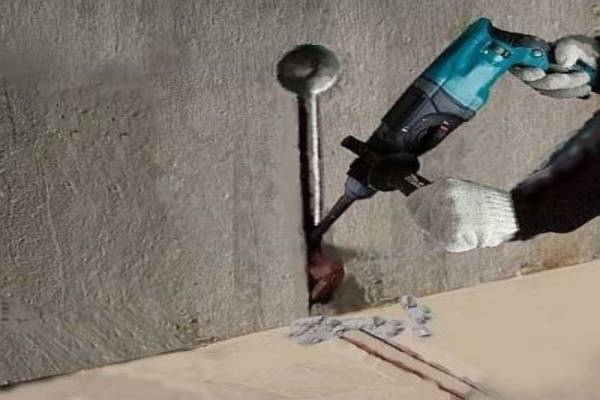

От места размещения терморегулятора нужно вырезать штробу, которая ведет к полу. Она должна быть перпендикулярной полу.

Вырезают штробу

Также нужно позаботиться о способе подведения кабеля, по которому будет подаваться ток до терморегулятора. Часто для этого нужно делать канавку, которая должна вести к распределительной коробке. Особенности этого процесса часто показывают познавательных видео.

В сделанное отверстие вставляют подрозетник.

Вставляют подрозетник

На этом маленький ремонт стены приостанавливается, ведь хозяину нужно подготовить поверхность и провести монтаж электрического теплого пола своими руками. После этого ремонт стены продолжится.

Важно знать чем залить теплый водяной пол

Водяные теплые полы в последнее время стали достаточно распространенными. Это – превосходное дополнение к имеющейся основной системе отопления. Обычно теплые полы делают в ванной комнате, на кухне, но встречаются они и в жилых комнатах – например, в детской, ведь малыши предпочитают играть на полу, а зимой эта поверхность холодная. Систему теплого водяного пола можно включать и выключать по собственному желанию.

После ее обустройства возникает необходимость заливки пола. В связи с этим, многих потребителей интересует, чем залить теплый водяной пол. Работа эта несложная, так что на услугах специалистов можно сэкономить.

Чем залить теплый пол

Стяжку для водяного теплого пола выполняют после прокладки труб, как на фото. При выполнении стяжки необходимо в точности следовать рекомендациям специалистов.

Что касается того, какой раствор можно использовать, то существует два варианта:

  • специальные сухие смеси (полусухая стяжка)
  • цементный состав (бетонная стяжка).

Каждый способ имеет свои достоинства и недостатки. Прежде чем окончательно решить, чем залить теплый водяной пол, нужно познакомиться с особенностями обоих видов стяжки.

Самым популярным и распространенным материалом для этого является бетон. Но для заливки теплого водяного пола обычный бетон не подходит. В этом случае рекомендуется использовать раствор с цементом марки не ниже М-300 и фракцией 3-5 миллиметров. Также стоит помнить, что сцепление у отсева лучше, чем у песка.

Чтобы стяжка через некоторое время не раскрошилась, в раствор обязательно добавляют пластификатор. Его расход составляет 0,6-1 литр на «квадрат». Использование пластификатора позволяет уменьшить толщину стяжки примерно до 30 миллиметров. Если же его не использовать, то слой бетона должен быть около 50 миллиметров.

До заливки необходимо определить места, где будут находиться деформационные швы – они станут компенсировать температурные расширения бетона (детальнее: Как заливать теплый пол: тонкости монтажа ). Если тонкая стяжка будет делаться в помещении сложной формы и площадью более 40 «квадратов», то вместо дополнительной армирующей сетки лучше использовать фибру, которая хорошо перемешивается и равномерно распределяется.

Особенности полусухой стяжки

Полусухая стяжка имеет немало преимуществ:

  • стоимость сухой смеси меньше, чем бетонного раствора
  • не требуется выравнивание пола
  • после высыхания практически никогда не бывает усадки, трещин и прочих дефектов
  • во время работы используется небольшое количество воды, поэтому вероятность ее протекания на нижний этаж практически исключена
  • затвердевание и полное высыхание происходят быстрее, чем у бетона
  • пористая структура повышает звуко- и теплоизоляцию.

Выполнение полусухой стяжки

При данном виде заливки, в отличие от классической, требуется меньше воды для приготовления раствора. По этой причине для застывания и полного высыхания стяжки необходимо меньше времени. Если делается такая заливка теплого водяного пола, то результат получается более прочным. Непременное условие — добавление полимерных модификаторов и обустройство армирующего слоя.

Выполняют полусухую стяжку с применением фиброволокна следующим образом. Сначала следуют подготовительные работы.

Они выполняются в следующей последовательности:

  • очистка поверхности
  • укладка гидроизоляционного слоя
  • подготовка стен
  • выставление маяков.

Пыль и мусор убирают полностью. Это легко сделать с помощью мощного пылесоса. Неровности поверхности зачищают, а щели и трещины заделывают раствором. Гидроизоляция нужна для защиты основания от проникновения влаги, а также она является звуко- и теплоизоляционным слоем. Гидроизоляционный слой укладывают на пол сплошным полотном.

Стены по периметру всего помещения изолируют от стяжки демпферной лентой. Что касается маяков, то их выставляют из цементного раствора или применяют особые Т-образные рейки.

Затем готовят раствор. При использовании готовых сухих смесей необходимо в точности следовать инструкции производителя. Чтобы проверить качество смеси, нужно взять небольшое ее количество в руку и сжать в кулаке. Если выступила влага, то в растворе много воды, а если комок остался целым, то качество хорошее.

Заливка и шлифовка

Заливка теплого водяного пола начинается после выставления маяков и приготовления раствора. Поверхность делят на отдельные зоны и заполняют смесью. Пол выравнивают правилом, движениями вправо-влево и на себя. Толщина слоя должна составлять не менее 30 и не более 40 миллиметров.

Технология заливки

Разобравшись в тонкостях и нюансах, рассмотрим, как сделать теплым бетонный пол.  При проведении работ по устройству пола, температура в помещении должна находиться в пределах от 5 до 25С. Если основание в хорошем состоянии, его следует очистить и обеспылить. При необходимости устраивается черновая стяжка.

Подготовка

По подготовленному основанию и отшпаклеванным стенам проклеивается демпферная лента.

Делается это в обязательном порядке, чтобы:

  • предотвратить потерю тепла на обогрев стен;
  • избежать разрушения стяжки в результате температурного расширения.

Если решено сэкономить, можно проложить по периметру полоски теплоизоляции, например, пенопласта, эффект будет тот же.

Периметр помещения необходимо проклеить демпферной лентой

После теплоизоляции площади стыковки, на пол прокладывается пленка гидроизоляции и теплоотражающий материал.

Монтаж системы

Укладка водяного пола, или любой другой системы горизонтального отопления своими руками, производится с точным соблюдением рекомендаций завода-изготовителя. Инструкция всегда идет в комплекте с элементами самой системы. Если кабель или труба проходят через температурный шов, их требуется защитить гофрошлангом.

Гофрошланг для прокладки элемента системы отопления

После укладки и фиксации системы, подключаются греющие элементы. Перед заливкой системы бетоном, необходимо провести проверку работы всех элементов системы. Если тестовый запуск прошел успешно, работы можно продолжить.

Видео в этой статье покажет монтаж водяного пола.

Финишная заливка

Не всегда требуется заливать систему сверху бетонным раствором. Иногда для этого используются другие материалы.

  • Некоторые владельцы квартир в попытке снизить расходы и уменьшить вес стяжки, пробуют залить теплые полы керамзитобетоном. Что произойдет если залить теплый пол керамзитобетоном?
  • Ответ – ничего хорошего. Керамзит является теплоизолятором. Добавляя его в раствор бетона, вы значительно улучшаете теплоизоляционные свойства стяжки. Поэтому монтировать систему пола на такое основание имеет смысл, чтобы избежать энергопотерь.
  • Нет смысла заливать половое отопление сверху таким составом, потому что так вы снизите эффективность работы системы. Дело в том, что верхний слой керамзита будет препятствовать прохождению тепла в помещение. Фактически, таким образом, вы просто будете зря тратить деньги.

Стяжка из керамзитобетона имеет прекрасные теплоизоляционные качества, но требует устройства выравнивающего слоя

Расчёт и выбор материалов

По правилам, водяной тёплый пол в частном доме должен эксплуатироваться несколько десятков лет, поэтому к  выбору комплектующих нужно подходить со всей ответственностью.

Не следует чрезмерно экономить на материале, покупая не дорогой и не высокого качества. Предпочтение необходимо отдавать изделиям с большим сроком службы, ведь конструкцию залитую бетоном сложно ремонтировать.

Выбираем трубы

При установке водяных систем своими руками, чаще используются трубы из сшитого полиэтилена марки PE-X и PERT. Плюс изделий PE-Xа — обладают большой плотностью сшивки, что обеспечивает эффект памяти.

То есть, контур растянутый или деформированный под воздействием нагретого теплоносителя способен принимать изначальную форму. Кроме того, данная модель оснащена аксиальными фитингами, поэтому её можно смело замуровывать под бетонную стяжку.

А вот продукция PERT имеет цанговые фитинги, что говорит о допустимости монтажа только «сухим» способом. Поэтому, эти трубы рекомендованы лишь при заливке стяжкой цельного отрезка изделия, когда фитинги располагаются в местах крепления контура к коллектору.

Многих привлекают полипропиленовые трубы, так как имеют не высокую стоимость, но нередко они бывают низкого качества, поэтому специалисты их не рекомендуют.

Хороший вариант — медные, они долговечны и обладают высокой теплоотдачей, но стоимость их достаточно высокая. А вот металлопластиковые трубы — это отличное соотношение цены и качества. На них не образуется коррозия, имеют небольшой вес и просты в монтаже, так как легко гнутся.

Если необходима повышенная изоляция, то лучше применять изделие с внутренним покрытием из поливинилэтилена.

Для водяных отопительных устройств на бетонный пол, трубы должны иметь толщину стен 2 мм, а диаметр 16, 17, 20 мм. Эти данные можно найти на самих изделиях.

Выбирая контур, следует отдавать предпочтение проверенным и известным производителям: Rehau и Valtec, Tece, KAN, Uponor. Кроме того, при покупке в обязательном порядке проверяется наличие сертификата соответствия на товар.

Необходимо, также приобрести хомуты, которыми нагревательный элемент будет крепиться к бетонному основанию. В случаи, если в качестве утеплителя будут использоваться маты с бобышками, то потребность в них отпадает.

Читайте подробную статью как правильно выбрать трубы для системы теплых полов.

 Утеплитель

Теплоизоляционный материал является важным слоем тёплого пола. Он предназначен отделять тепло, которое выделяют трубы, от бетонной основы и направлять его вверх. Рекомендованы подложки из:

  • фольгированного полиэтилена — особенно для полов с минимальной толщиной;
  • профильных полистирольных  мат — лучше брать изделие с выступами для укладки труб и наличием замков для фиксации листов между собой — это облегчит процесс монтажа;
  • пенополистирольных экструдированных плит — они имеют повышенную прочность и хороший уровень теплоизоляции.

Минеральная вата не рекомендуется для размещения в «пироге» пола с обогревом уложенного «мокрым» способом, так как она впитывает часть влаги из раствора.

К сведению! Толщина теплоизоляционного материала зависит от характеристики помещения.

На первом этаже теплоизоляционный слой должен быть толще. В среднем, размер при укладке по грунту — 10 см, над неотапливаемым подвалом — 5 см, над тёплым помещением — 3 см.

Кроме того, потребуется купить крепёжные изделия, с помощью которых будет фиксироваться утеплитель к полу (дюбеля).

Комплектующие для коллектора

Коллекторно-смесительный узел является центром всей конструкции, в нём распределяется и направляется в магистраль теплоноситель. Помимо этого, с его помощью производится контроль за работой устройства и регулировка температурного режима.

Коллекторы не продаются в полном комплекте, поэтому потребуется покупать комплектующие по отдельности. Лучше довериться специалисту, но если вы решили сделать это самостоятельно, то следует помнить, что нужны следующие детали узла:

  • коллекторы с настроечными клапанами;
  • фитинги для присоединения контура — они подбираются индивидуально;
  • воздухоотводчики автоматического типа;
  • кронштейны для крепления устройства к стенке;
  • дренажные сливные краны;
  • шкаф из металла;
  • смесительная ёмкость и насос для обеспечения циркуляции теплоносителя;
  • термометр для определения температурного уровня.

Правильно подобранные детали коллекторного узла способствуют эффективному функционированию устройства.

Кроме этого, для обустройства тёплого пола потребуется запастись цементом, песком, пластификаторами для приготовления бетонного раствора, демпферной лентой размером 100 — 150 мм в ширину и армирующей сеткой.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
