Дельные рекомендации, как закрыть столбчатый фундамент снаружи своими руками

Видеопример устройства столбчатого фундамента: Укрепление столбчатого фундамента ростверком

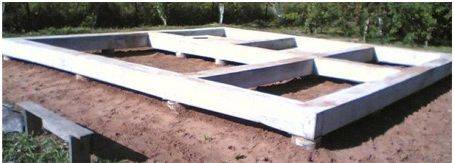

Укрепить столбчатый фундамент можно с помощью ростверка. Ростверк — верхняя часть фундамента, равномерно распределяющая действующую нагрузку несущих элементов каркасного дома. Обычно выполняется в виде железобетонной, металлической или деревянной рамы. Ростверк и отдельно стоящие столбы связывают и создают единую фундаментную замкнутую систему, увеличивающую прочность и надежность фундаментов.

Вид ленточно-столбчатого фундамента

При этом значительно снижается риск опрокидывания отдельных столбов или отклонение по вертикали при горизонтальном движении грунтов. На смешанных грунтах, когда один столб опирается на песчаный грунт, а другой – на глинистый, возможно появление перекосов всего здания и появление трещин на стенах здания, поэтому устройство ростверка на таких грунтах будет обязательным условием обеспечения надежности основания дома.

Материалы для изготовления

Целесообразно применять ростверк для монолитных и сборных конструкциях фундаментов. Если дом каркасного типа выполнен из деревянных конструкций, то в таком случае нижний венец деревянного будет выполнять функцию ростверка.

В строительстве различают два вида ростверка: верхний и с нижним расположением. Верхний ростверк располагается выше отметки уровня грунта, а низкий ростверк непосредственно над землею. Для создания ростверка используется, как правило, железобетонные или бетонные монолитные фундаментные балки. Древесина или металл используются гораздо реже.

Монолитный бетонный ростверк представляет собой висячую конструкцию, опирающуюся на верхнюю часть столбчатого фундамента. В строительстве применяется два варианта создания подобной конструкции: опалубка с дном на верхнем уровне столбов и опалубка по высоте столбов до уровня поверхности земли.

Пустое пространство между нижним основанием ростверка и землею засыпается сухим песком. В обоих случаях внутренняя часть опалубочной системы закрывается слоем гидроизоляционного рулонного материала насухо. Опалубку устанавливают на 5 см выше предполагаемого уровня бетона. Для каркасного дома высота высокого ростверка составляет 25 см или 30 см, низкого – 50 см при ширине от 25 до 40 см в соответствии с сечением столбов.

Армирование монолитного ростверка

Армирование монолитного ростверка

Воспринимать нагрузку в теле монолитного бетонного ростверка будет пространственный арматурный каркас. Изготовление арматурного каркаса выполняют в следующей последовательности:

Заготавливаются четыре стержня стальной арматуры периодического (рифленого) профиля диаметром от 10мм до 18 мм равными по длине монолитной балки ростверка.
Для создания пространственной конструкции заготавливаются хомуты в виде отдельных стержней равных по ширине и высоте ростверка. В качестве хомутов применяется стальная гладкая проволока диаметром 5мм или 8 мм.
С помощью вязальной проволоки арматурные стрежни связываются в единый каркас, в котором четыре стрежня большего диаметра будут выполнять функцию рабочей арматуры, а хомуты будут монтажной или распределительной арматурой

Монтажная арматура устанавливается в каркасе с шагом от 200мм до 400мм.
При установке каркаса важно не забывать о необходимости создания защитного слоя между арматурным каркасом и стенками опалубки не менее 30 мм. Для этой цели используют самодельные металлические изделия или специальные пластиковые подставки.. В опалубке устанавливают закладные детали из подручных материалов (обрезки пластиковых или металлических труб) для организации продухов и для крепления нижней обвязки ростверка

В опалубке устанавливают закладные детали из подручных материалов (обрезки пластиковых или металлических труб) для организации продухов и для крепления нижней обвязки ростверка.

Заполнение бетоном ростверка

После монтажа арматурного каркаса приступают непосредственно к заполнению опалубки бетонной смесью. Бетон заливают равномерно, не допуская образования пустот и полостей в теле монолитного ростверка. При бетонировании желательно применять строительный вибратор или, в его отсутствии, длинный обрезок арматурного стержня или совковую лопату. Бетонную смесь аккуратно разравнивают по заранее отмеченному горизонтальному уровню.

Выполнить столбчатый фундамент своими руками можно не только с помощью указанных в статье методов. Домашние мастера – умельцы, могут использовать для столбчатых фундаментов небольших каркасных домиков разнообразные металлические или асбестовые трубы. Можно выбрать комбинированный способ сочетания разных материалов при возведении отдельных столбов.

Какой материал выбрать

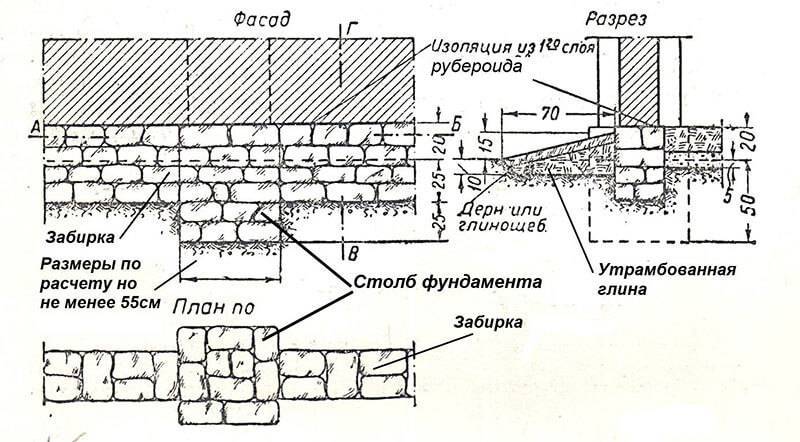

Только рассмотрев все возможные варианты забирки столбчатого фундамента, и оценив для каждого из них все «за» и «против», можно будет остановиться на одном самом оптимальном виде цокольной перегородки. При выборе варианта обязательно должно браться в учет соответствие климатическим и эксплуатационным условиям, а также другим предъявленным к нему требованиям, таким как: проста установки, практичность и эстетичность.

Несмотря на то, что устройство забирки из булыжника столбчатого фундамента является самым трудоемким и дорогостоящим вариантом, его главным и значимым преимуществом являются: надежность, прочность и долговечность. Поэтому при строительстве деревянного дома чаще всего выбирается этот вариант цокольной конструкции.

Вывод

От правильного и качественного выполнения работ по обустройству цокольной части здания, зависит комфортное и уютное проживание, а также длительный срок его эксплуатации.

Материалы

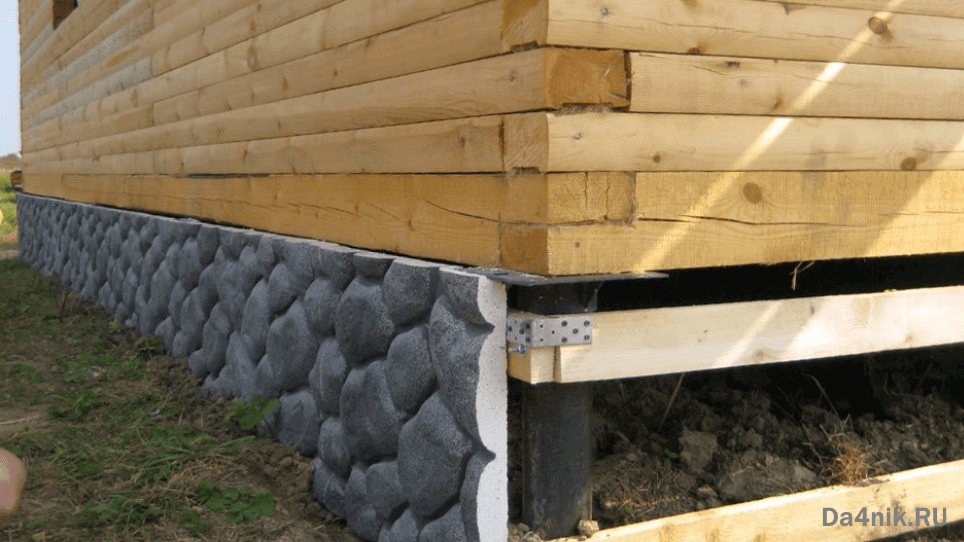

Рассмотрим, чем закрыть свайный фундамент снаружи

Важно, чтобы материал, используемый для отделки, был долговечный и морозоустойчивым, не терял своих качеств под воздействием перепадов температур и ультрафиолета

Более надежной является отделка цоколя свайного фундамента камнем, кирпичом, шлакоблоком, бетоном. Это потребует выполнения земельных работ по типу устройства мелкозаглубленного фундамента.

Навесная конструкция имеет небольшой вес и не требует выполнения земельных работ. Используются полимерные, древесные и композитные материалы, которые быстро и легко монтируются.

Цокольный сайдинг

Наиболее часто применяется для отделки винтового фундамента цокольный сайдинг.

Он выпускается в виде декоративных панелей толщиной от 1 до 2,5 мм.

• возможность применения в любой климатической зоне, в том числе на севере;
• стойкость к механическим воздействиям;
• небольшой вес, легкость монтажа;
• обладает низкой теплопроводностью, сохраняет тепло;
• долговечность 40-50 лет;
• не разрушается под воздействием влаги, ультрафиолета.

Предусмотрена возможность облицовки фундамента дома с полукруглыми формами. Для этого в производство запустили технологию, благодаря которой материал легко сгибается. Выпускаются панели небольшой толщины (1.1 мм) с добавлением синтетических нитей.

Профильный настил

Иногда возникает вопрос, чем закрыть винтовые сваи, чтобы работы можно было выполнить в течение дня.

За 4-7 часов можно закрыть свайный фундамент профильными листами.

Ширина выпускается от 1 до 4 м, за счет этого одним листом можно перекрыть значительное пространство.

• лист с полимерным покрытием имеет срок эксплуатации 30-50 лет, оцинкованный служит 10-15 лет;
• выпускается различных оттенков и размеров;
• легкий вес.

К недостаткам относится:

• в местах повреждения покрытия лист подвержен коррозии;
• цинковое покрытие постепенно улетучивается.

Плоский шифер

С каждым годом этот материал теряет свою популярность, его вытесняют современные, экологически чистые материалы.

• устойчив к атмосферным влияниям;
• долговечен.

• асбест опасен для здоровья человека и загрязняет окружающую среду;
• хрупкий;
• непривлекательный внешний вид.

Каркасная система

Является бюджетным вариантом. Для монтажа обрешетки используем вертикальные стойки из бруса (металла) с прикрепленными между ними горизонтальными рейками, металлическими профилями. Акриловый и виниловый сайдинг крепим к предварительно изготовленному каркасу. Подробнее о том, чем закрыть цокольное пространство в доме на винтовых сваях смотрите в этом видео:

Листовая система

Экономически выгодно использовать листовую систему.

• закрепляем вертикально металлический профиль (угол, трубу) или деревянный брус;
• крепим цементно-стружечные или асбоцементные плиты;
• укладываем на плиту кафельную плитку, керамогранит, битумную черепицу.

Композитные материалы

В качестве композитного материала используем:

• легкие полимерно-песчаные панели, усиленные целлюлозными нитями;
• фиброцементные листы обладают большой прочностью, надежностью;

Облицовочный кирпич

Кирпичная кладка является надежным, но дорогостоящим и трудоемким методом отделки фундамента на винтовых сваях. Чтобы правильно и ровно уложить облицовку, нужно иметь строительные навыки.

• долговечность, прочность, надежность;
• высокие теплоизоляционные качества;
• дополнительная опора домостроению;
• эстетичный внешний вид.

Как закрыть цокольное пространство кирпичом:

• плодородный слой снимаем на 30-40 см;
• засыпаем подушку из песка, щебня, трамбуем;
• утепляем подошву;
• кладем кирпич.

Кладка должна соединяться посредством металлических штырей со сваями. Металл приваривается к обрешетке, с кирпичом сцепляется посредством цементного раствора.

Технология строительства свайного фундамента

Первым делом следует выбрать проект веранды и нарисовать её план, определившись с точными размерами. После составления чертежа уже можно рассчитать количество и вес материалов, которые нужны для монтирования свай. Следует также учесть качество грунта и глубину залегания вод, уровень промерзания почвы. После этого нужно выбрать правильные параметры и количество свайных труб, учитывая, что их расстояние друг от друга может составлять 1,5–3 м.

Проще всего построить своими руками открытую веранду из деревянного бруса. Нагрузку от снега по регионам можно найти в Строительных нормах и правилах в разделе «Нагрузки и воздействия». Например, в Санкт-Петербурге на каждый 1 м² крыши приходится до 180 кг снежной массы.

Необходимые материалы и инструменты

При возведении летней веранды на свайно-винтовом фундаменте нужно закупить следующие материалы:

• песок;
• щебень;
• цемент;
• винтовые сваи;
• деревянные брусья для лагов и крыши (100×50 мм);
• балки для ростверка (металлические, бетонные или деревянные);
• доски;
• гвозди, шурупы;
• лак или краска для дерева;
• кровельный материал (выбирают в соответствии с крышей основной постройки).

Для лёгкой деревянной веранды в качестве ростверка лучше взять профилированную венечную балку с сечением не менее 150×150 мм. Помимо вышеперечисленных материалов нужно обработать сваи антикоррозийными средствами, например, битумом.

Следует запастись такими инструментами:

• лопатой;
• воротом для закручивания;
• сварочным аппаратом;
• глубинным уплотнителем для бетонной смеси;
• угловой шлифовальной машинкой с отрезными кругами (болгаркой);
• молотом;
• пилой;
• шуруповёртом;
• рулеткой;
• отвесом;
• уровнем (обычным и гидравлическим);
• колышками и верёвкой.

Ворот для ручного вкручивания продаётся уже со стержнями.

Подготовительные работы

Сначала следует расчистить место, где планируется пристройка. Затем нужно демонтировать крыльцо и отмостку. Грунт под винтовой фундамент можно просто разровнять лопатой. После этого при помощи колышков и верёвки делают разметку периметра веранды. Далее намечают места установки свай и в них выкапывают небольшие лунки для удобства вкручивания.

Как вкрутить винтовые сваи

Порядок работ для установки винтовых свай следующий:

1. Стержневую трубу вставляют лопастью в лунку и вкручивают воротом. Лучше всего, когда данную процедуру делают два человека. В начале вкручивания требуется постоянно проверять вертикальное положение свай отвесом и поправлять его, если необходимо. При наличии небольшого отклонения, сваи обрезают, ровняя концы по уровню. На поверхности обычно оставляют 20–30 см трубы (зависит от высоты цоколя).
2. Когда все сваи устанавливают на нужную глубину, то при помощи гидроуровня на надземных концах делают отметки для ростверка.
3. Стержни обрезают угловой шлифовальной машинкой на помеченном уровне.
4. В свайные полости заливают бетон и тут же трамбуют уплотнителем.
5. В середину цементной смеси вставляют стальной стержень (это нужно для веранды с ростверком из дерева). Затем к нему крепят нижний венцовый брус.
6. Трубу закрывают оголовком и приваривают его.
7. Сверху крепят гидроизоляцию.

При определении параметров веранды, примыкающей к стене дома, проводят черту. При её нанесении учитывают толщину пиломатериалов, которые укладывают сверху.

Монтаж ростверка и пола

Вдоль границ пристройки по сваям прокладывают венцовый брус. Если веранда значительных размеров, то балки забивают и внутри периметра с последующей обвязкой. Там же, при помощи уголка и шурупов, крепят лаги с промежутком в 50–60 см по периметру конструкции. Внизу можно сделать цоколь из сайдинга или плит. Затем устанавливают в углах вертикальные стойки, к которым будет крепиться навес или крыша. Поперёк лаг делают настил пола из досок. Пустоты между ними рекомендуется заполнить гравием.

В последнюю очередь устанавливают ограждение веранды

Её фундамент может незначительно оседать, поэтому конструкция должны быть самостоятельной. Между верандой и стеной делают зазор в 2-3 см, который заполняют утеплителями (например, минеральной ватой). Фундамент из винтовых свай для веранды частного дома можно установить самостоятельно, без проведения земельных работ и ожидания застывания бетона. Это значительно сокращает время и финансы на возведение пристройки.

Монтаж фундамента

Технология монтажа в зависимости от типа фундамента будет разной. Но общая схема того, как правильно сделать столбчатый фундамент, выглядит так:

1. Подготовительные работы, построение чертежа.
2. Проведение земляных работ: разметки, рытья ям и траншей.
3. Заполнение полостей или укладка блоков.
4. Удаление опалубки и подсыпка песка. Утепление основания, гидроизоляция и монтаж забирки.

Это наиболее общая схема, которая меняется в зависимости от вида и глубины залегания фундамента. Однако первые этапы работы одинаковы для всех.

Подготовительные работы

Перед тем, как начинать строительство фундамента, необходимо составить чертежи.

Пример чертежа фундаментаИсточник 2mdom.ru

На чертежах указывается схема расположения столбов. Обычно они устанавливаются в местах больших нагрузок: по углам здания, в местах пересечения несущих стен, под несущими простенками.

Кроме чертежа, полезно иметь и схему самого фундамента.

Пример схемы фундаментаИсточник prezentacii.org

Когда на руках имеются все необходимые материалы и чертежи, можно приступать к подготовке территории для будущего здания. Первым делом участок очищают от мусора. Затем от периметра будущей постройки отсчитывают два метра и помечают эту территорию шнуром или песком. Это граница, с которой нужно снять верхний слой почвы, чтобы не прорастали растения. Снимать нужно примерно 30 см. почвы. В вырытый котлован насыпают слой песка или гравия.

Затем переходят к этапу разметки. Чертёж переносят на участок земли. Углы здания отмечают столбиками с прибитыми к ним планками из дерева.

Правильность углов обязательно проверяется измерением диагоналей. На планках закрепляют верёвку, которой очерчивают границы здания и местоположение опор.

Разметка фундаментаИсточник sazhaemvsadu.ru

Подготовка ям

В местах, отмеченных под столбы, копаются ямы. Можно сделать это самостоятельно, с помощью экскаватора или механического бура. Ширина и глубина выкапываются с запасом для опалубки и подсыпки.

Ямы под фундаментИсточник banyagid.com

Если ямы глубже, чем 1 м., то они могут начать осыпаться. Чтобы этого не произошло, то её следует копать с откосами и установить распорки из досок. После этого можно укладывать подушку.

Установка фундаментных столбов

После того, как ямы вырыты, можно начинать устанавливать столбы. Сначала укладывают дренажную подушку. Она состоит из слоя песка (10-20 см) и щебня (5 см).

Подушка под фундаментИсточник 1landscapedesign.ru

Во избежание проседания подушку необходимо хорошо утрамбовать.

Дальнейшая технология укладки зависит от типа фундамента.

Как же закрыть столбчатый фундамент

Учитывая свойства грунта, на котором расположен фундамент, можно выбрать два вида крепления забирок: те, что крепятся к постройке и те, что будут опираться на грунт.

Есть несколько интересных решений по закрытию столбчатого фундамента. От стоимости материала и сложности работ будет зависеть, насколько ваш дом защищен от воды и холода, а также его декоративный внешний вид.

Подвесные забирки

Они дешевле и проще в исполнении. Для такого способа можно изготовить каркас из деревянного бруса или использовать металло-профиль. Рекомендуется обработать каркас специальным веществом, противостоящим пламени и защищающим от грибков и прочих вредных организмов.

Но для начала подготовьте отмостку, которая будет отводить от фундамента стекающую по фасаду дома воду.  Потом прикрепите каркас к нижней стене дома и к опорам.

На каркас монтируют либо сайдинг, либо листы шифера. Не забудьте оставить несколько сантиметров свободного места между панелями материала и отмосткой. Под воздействием влаги грунт поднимается и может повредить защитные панели.

Даже крашеный шифер имеет малопривлекательный вид, и сайдинг в этом плане имеет значительное преимущество. В строительных магазинах этот материал представлен в широком ассортименте.

Он устойчив к негативному воздействию окружающей среды, в том числе и к прямым солнечным лучам. Может иметь самую разнообразную цветовую гамму, и даже походить на природные материалы, будь то мрамор, камень или кирпич.

Срок службы сайдинга достаточно высок, около 50 лет. И все же, как и шифер, этот материал плохо защищает от холода, а при наличии щелей, и от влаги. Достаточно дешевым решением в таком случае может служить многослойный теплоизоляционный материал, который также можно приобрести в строительном магазине. Это, по сути, пенопласт с наклеенным декоративным слоем из недорогого пластика или более дорогостоящих гранитных или мраморных пластин.

Забирки, опирающиеся на грунт

Этот вариант в изготовлении сложнее и дороже в цене. Но их теплоизоляционные и декоративные преимущества того стоят. Для этого по всему периметру здания выкапывается небольшая канава, глубина и ширина не более 35 см.

На дно траншеи засыпают песок. На утрамбованный песок заливают воду, а сверху заполняют бетонным раствором. На арматурную сетку укладывается забирка.

Не стоит соединять балки основания со стяжкой, это может привести к трещинам на цоколе. вентиляцией кирпичом

Чем закрыть цоколь в столбчатом фундаменте?

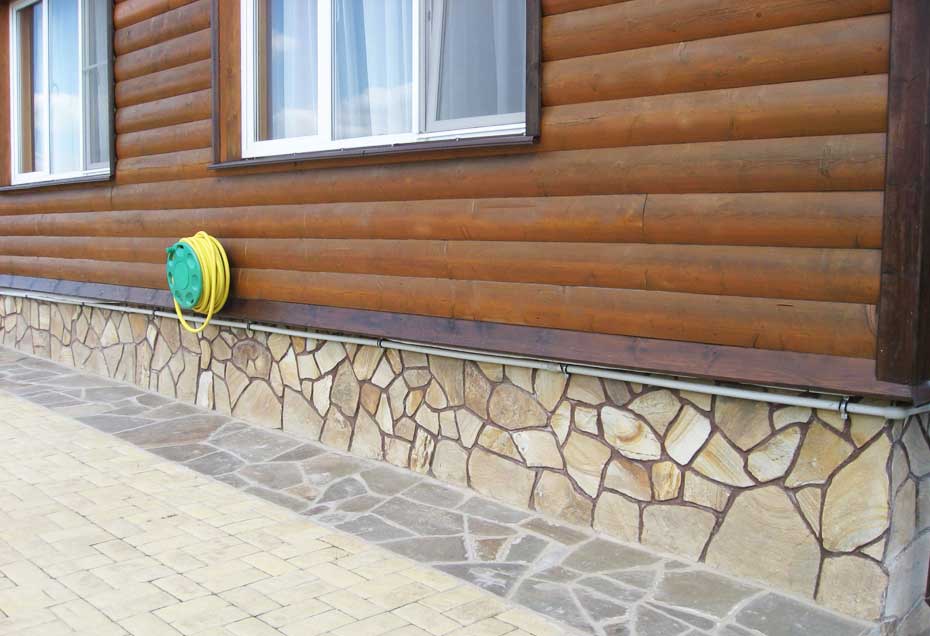

Для этого можно использовать натуральный и искусственный камень, имитацию кирпича или мозаичную штукатурку.

Натуральный камень самый надежный, но и самый дорогой способ облицовки цоколя. Для закрытия столбчатого фундамента используется гранит, песчаник или мрамор. Чтобы монтировать плиты из натурального камня на цоколе потребуется специальный клей или опорно-направляющий каркас. Отделка из натурального камня может прослужить долгие годы, не требуя при этом ремонта. К тому же этот вид материала экологически безопасен и наиболее эффективно защитит ваш дом от влаги и сырости.

Искусственный камень имеет меньший срок службы, он дешевле натурального материала и лишь имитирует его внешний вид. Однако при деформации панель из искусственного камня можно легко заменить на новую.

При имитации кирпича используется клинкерная плитка. Кладут ее с помощью цемента. Такой вид отделки считается достаточно качественным, однако менее долговечным.

Оштукатуривание — самый дешевый, но в то же время самый быстрый вид отделки цоколя. При своей недолговечности обновлять фасад дома придется раз в 3-5 лет.

На что стоит обратить внимание перед закрытием фундамента?

Прежде чем закрывать столбчатый фундамент снаружи проведите внимательный расчет нагрузки строения, чтобы в будущем здание не просело. Обязательно учитывайте тип грунта, на котором построен дом, на неоднородный почвах лучше выстраивать фундамент из твердых материалов, таких как кирпич или бетон.

Не забывайте, что от качества материалов зависит не только их долговечность и внешний вид дома, но и
способность всей конструкции пропускать влагу и холод в подполье дома.

Проследите чтобы в цементе, песке или глине не было посторонних примесей.

При необходимости проведите гидроизоляцию забирки.

Оформление мелкозаглубленного фундамента

Отделку цокольного покрытия производят после заливки ленточного основания:

• На ленточное основание устанавливается кирпичная кладка;
• Она подводится под стены, формируются отдушины;
• Осуществляется окончательная отделка фасадной части. Для этого может использоваться штукатурка или пластиковые панели.

Достоинства кирпичной отделки:

• Такая кладка дополнительно защищает нижнюю часть строения;
• При отделке расходуется гораздо меньшее количество утеплителя, чем в навесной конструкции;
• Оформление ленточного цоколя производится одновременно с возведением отмостки;
• Сокращается время строительных операций;
• Появляется возможность создания подвального помещения;
• Повышается эстетичность конструкции. Можно выбрать любую форму отделки.

Наиболее часто проблема закрытия цокольного промежутка возникает при строительстве сооружений со свайным фундаментом. Цокольное пространство имеет непривлекательный внешний вид. Недостаточно осуществить просто маскировку фундаментной основы.

Для создания надёжного покрытия можно использовать забирку — перемычку, в состав которой входит кирпич, железобетон или камень. Она устанавливается между свайным основанием.

Работы выполняются с помощью керамического кирпича или бетона, металлических крюков (их используют для того, чтобы соединить нижнюю часть фундамента и кладку); асбестоцементных плит; арматурной сетки.

Сайдинг станет идеальным решением проблемы:

• Очень просто решить задачу типа: чем закрыть цоколь дома на сваях, используя это просто и понятный материал. Для самостоятельной работы понадобятся следующие инструменты и приспособления: шнур, метр строительный или рулетка, набор деревянных колышков, отвес, уровень строительный, доски, лопата, гидроизоляция рулонного типа.
• Пред началом работ площадка между сваями и около них освобождается от растительности, мусора.
• По внешнему периметру дома возле стен выбирается грунт. Формируется траншея глубиной до полуметра, шириной 0,3-0,4м. При этом ее внутренняя граница должна располагаться, чуть заходя под стены, а сама выемка земли производиться с образованием небольшого уклона в направлении от стен: на каждые 2 м по 1-5 см.
• Весь вырытый котлован, включая стенки, покрывается слоем рулонной гидроизоляции.
• На небольшой слой насыпанного щебня укладывается по периметру дренажная перфорированная поливинилхлоридная труба.
• В нескольких местах на поверхность выводятся дренажные колодцы – «скорая помощь» при заиливании системы для ее промывки.
• Трубы накрываются слоем 0,1 м мелкой щебенки. Траншея полностью по верхнюю границу засыпается песком, который хорошо утрамбовывают, выполняя уклон от стен.
• Формируется отмостка. Как вариант, это может быть тротуарная плитка, брусчатка или бетонная стяжка.
• На сваи привариваются держатели, на которые через отверстия будут крепиться направляющие.
• Выполняется каркас из деревянных (40х100 мм) или металлических элементов. Для предотвращения гниения дерева, оно предварительно обрабатывается антисептическим веществом.
• Используя J-профиль, наружные и внутренние углы с крепежами производится установка сайдинговых панелей. При этом выдерживается компенсационный промежуток 3-5 см на возможное расширение при изменении температуры между панелями и отмосткой.
• Сверху на готовую конструкцию устанавливается отлив, по которому осадки отводятся от цоколя.
