Основные положения санитарных норм и правил
В 1985 году были утверждены Санитарные Нормы и Правила, согласно которым должна производиться установка канализационных систем.
В этом же документе имеются рекомендации относительно нюансов проведения монтажных работ. В частности там содержится информация, касающаяся глубины укладки трубопровода и прочие важные моменты.
Когда работы производятся на участках с повышенной нагрузкой, оказываемой на поверхность грунта (к примеру, под дорожным полотном), укладывать изделия следует глубже, иногда на отметке 9 метров.
Документом регламентируется, как должен производиться монтаж канализационных труб в траншеях:
- В месте, где запланирована прокладка отвода канализации от частного домовладения, нужно в обязательном порядке уплотнить землю. Это позволит не допустить размыв инженерной конструкции грунтовыми водами во время обильно выпадающих атмосферных осадков.
- Прокладка наружного трубопровода считается правильно выполненной в том случае, если создан уклон магистрали, который должен составлять от 1 до 2 сантиметров на один погонный метр. Это требование необходимо соблюдать потому, что в бытовых канализационных конструкциях нет напорного давления.
Технологией прокладки канализационных труб в траншею предусмотрено, что в собственном доме в месте, где трубопровод круто изгибается, нужно обустроить специальный колодец.
Это позволяет сделать выполнение ремонтных работ более простым и в кратчайшие сроки поменять пришедший в негодность участок магистрали.
Аналогичным слоем следует засыпать канализационную магистраль сверху. Применение засыпки упростит доступ к трубопроводу при необходимости провести ремонт.
Специалисты рекомендуют также монтировать смотровые колодцы на участках, на которых имеются значительные перепады глубины прокладки труб. Если протяженность сети большая, их следует установить несколько, соблюдая промежуток около 25 метров.
Технические средства, материалы
Для создания любой канализационной системы вам понадобятся строительные материалы и инструменты. Ниже представлены самые необходимые.
Краткий список материалов:
- канализационные трубы. Виды труб более подробно рассмотрены в следующем параграфе
- соединительные элементы (переходники, гофрированные трубы, уголки). При помощи данных средств подключают унитазы, раковины, другие сантехнические приборы к сливу или системе подачи воды
- герметизирующее средство. Можно применять герметики на силиконовой основе
- смесь для цемента. Особенно пригодится при обустройстве внешней канализации
- песок
- лопаты. Лопаты пригодятся на весь период работ, от первичной разметки до рытья котлована под колодец
- ведра
- острый нож
- ключи, отвертки
- труборез (ножовка с тонкими зубьями)
- хомуты для крепления. При монтаже внутренней канализации хомуты незаменимы
- рулетка
- уровень
Трехсекционный септик
Электрические инструменты, которые могут пригодиться:
- болгарка. Применяют для резки металла. Если при строительстве будут применяться металлические трубы, нужного размера можно добиться, обрезав их
- перфоратор. Коммуникации внутри дома будут проходить через стены и напольное покрытие. Отверстия в них можно сделать при помощи перфоратора
- шуруповёрт. Трубы нужно будет крепить к стенам
Набор инструментов, необходимых материалов сильно зависит от объема работ, выбранного тип канализации. Но вышеперечисленные, как правило, применяются всегда.
Вы определили тип системы отведения стоков, запаслись нужным инструментом, можно переходить строительству. Начнем с внутридомовых коммуникаций.
Бетонная лестница в частном доме: виды, устройство, инструкция изготовления своими руками, отделка | 80+ Фото & Видео
Установка труб

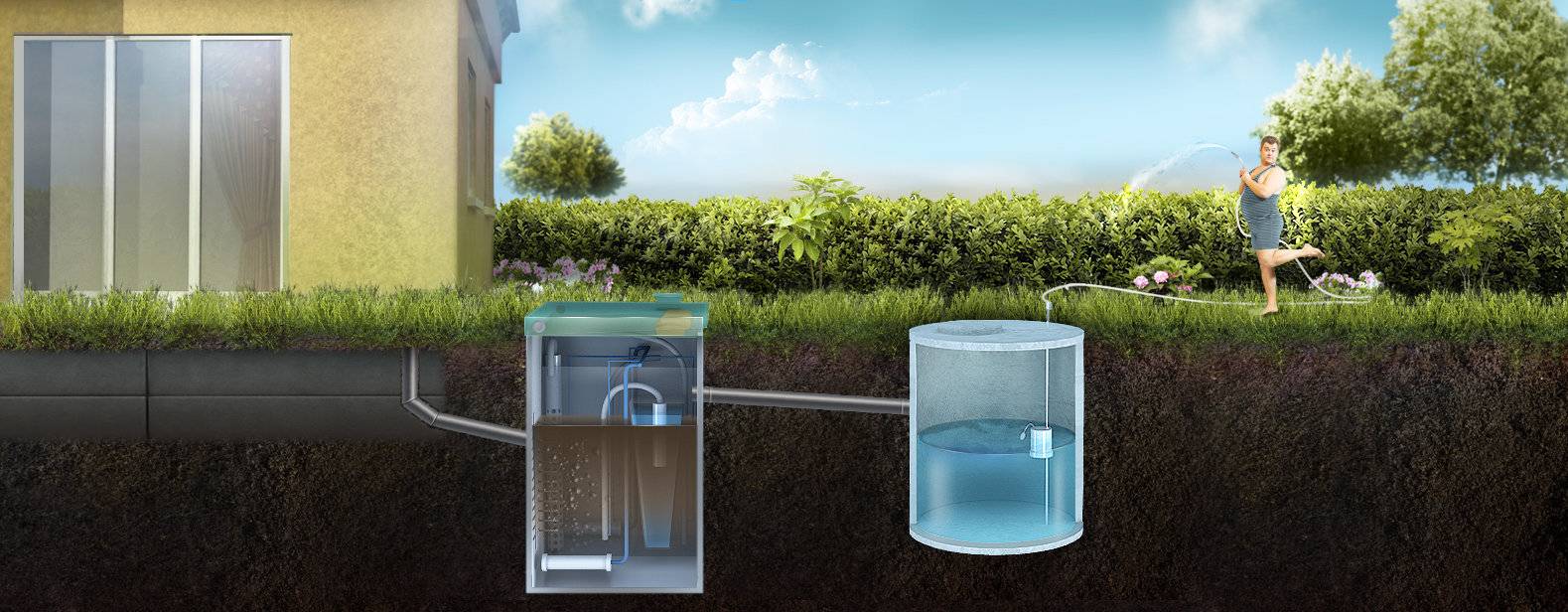

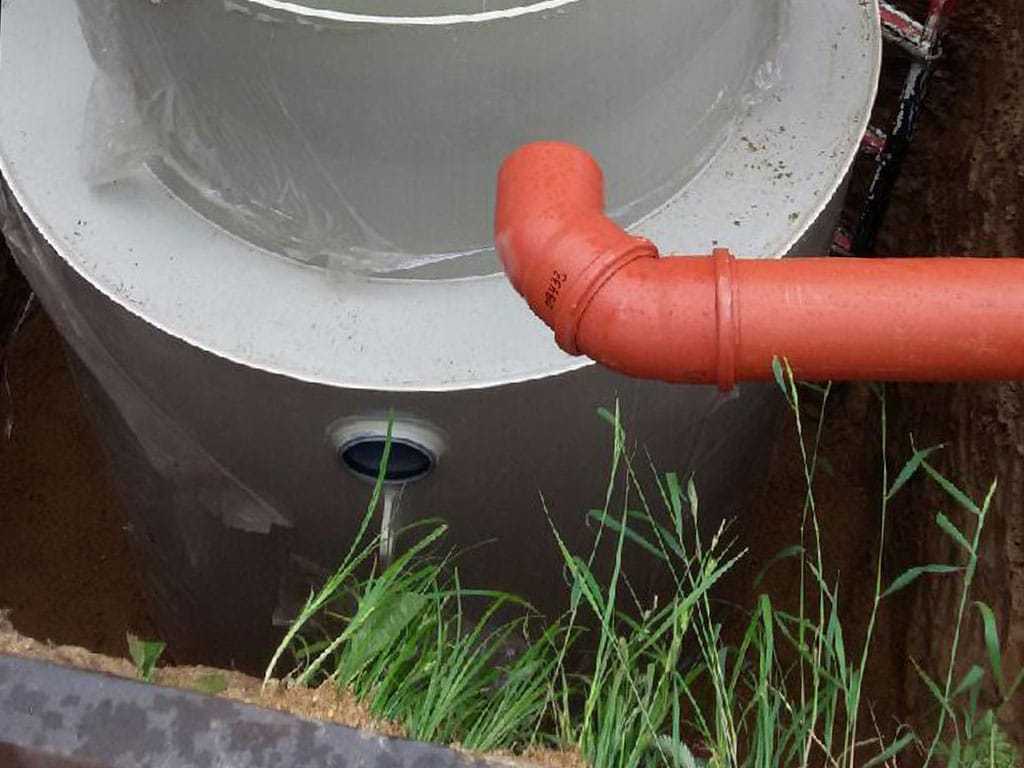

Вместе с септиком нужно установить ещё и трубы. На этом этапе нужно точно следовать разработанному плану, соблюдая все размеры, углы поворотов, уклоны и так далее.
Малейшее отклонение от нормы может привести к неправильному функционированию канализационной системы.

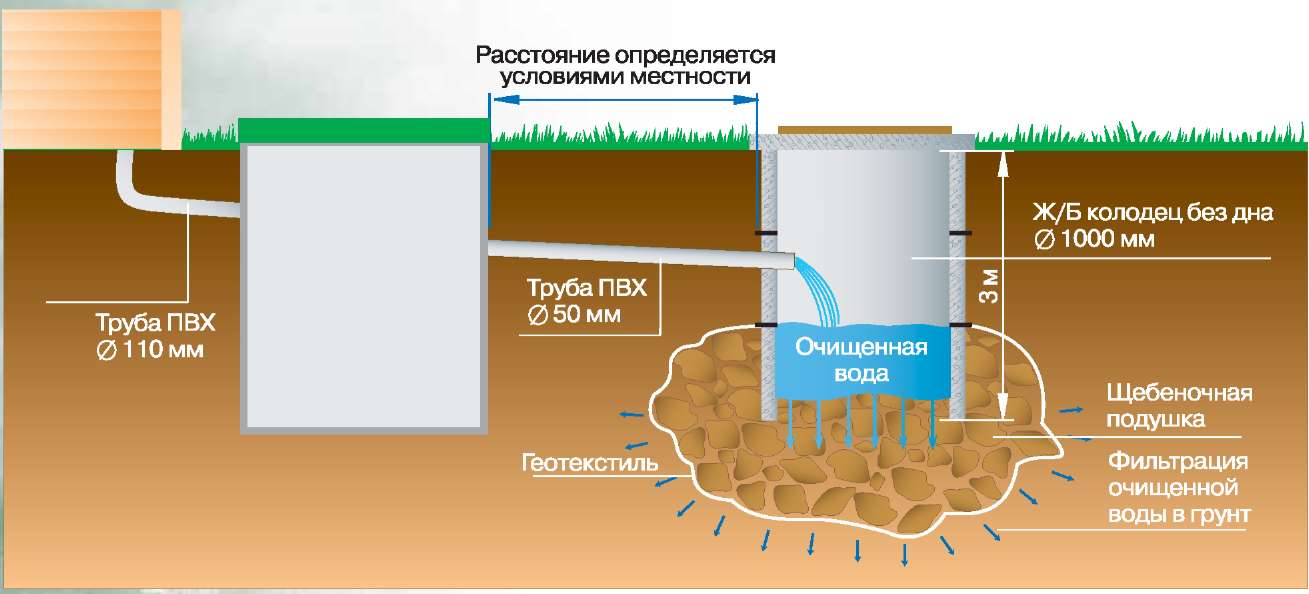

Трубами следует соединить источники отходов с септиком. А от самого септика нужно проложить трубу из наружу, куда и будут выводиться отходы.
Отдельно стоит сказать об утеплении канализационной системы. Оборачивать трубы и очистное устройство теплоизолятором следует в том случае, если зимой температура воздуха опускается ниже нуля.
Теплоизоляция позволит системе функционировать даже в самые суровые морозы. Если систему до наступления зимы не утеплить, то существует риск промерзания труб или даже их разрыва от давления.
Основные этапы укладки греющего кабеля
В частных домах и на производстве монтаж обогрева осуществляют на этапе утепления труб канализации. Нужно надежно загерметизировать стыки, чтобы избежать просачивания влаги. Кабель можно прокладывать по наружной стороне трубопровода (под теплоизоляцией) или внутри него.
Внутренний монтаж
Такой способ обогрева системы канализации имеет гораздо больше недостатков:
- Увеличивается риск засора;
- Греющий кабель постоянно подвергается агрессивной среде стоков (соответственно нужно раскошеливаться на покупку с более устойчивой внешней оболочкой);
- Применять такой способ на протяженных коммуникациях крайне сложно;
- Необходимо наличие дополнительного тройника.
Однако способ прокладки внутри трубы иногда может стать единственно возможным решением. Достоинства:
- Можно обогревать трубы с низкой теплопроводностью или старые системы со значительными отложениями на стенках;
- Удобно обогревать частично в местах прохода канализации через фундамент;
- Удобно обогревать водопровод и водостоки без теплоизоляции.
Основные этапы монтажа:
- Для того чтобы внедрить кабель в канализацию устанавливают специальную муфту-ниппель.
- Если нет тройника или отверстия для ревизии, можно вырезать небольшой участок, а потом смонтировать переходник нужного диаметра.
- Ввести на нужную глубину кабель.
- Канализационную трубу необходимо загерметизировать. Нужно завинтить гайку с ниппелем и проверить герметичность.
- Подключить кабель к электросети. Для этого заблаговременно необходимо предусмотреть штепсельную розетку поблизости или автоматический выключатель.
Рисунок 7. Основные этапы монтажа обогревательного саморегулирующего кабеля внутри трубы
Наружный монтаж
При наружном монтаже греющего кабеля есть два способа — это укладка «волной» («спиралью») или вдоль трубы. Независимо от способа он укладывается по всей длине. Более высокая концентрация укладки должна соответствовать местам с повышенной вероятностью замерзания. Далее он выводится в теплое место, а только потом производится электрическое подключение.
Укладка спиралью
Это самый универсальный и, наверное, наиболее эффективный способ. Конечно для этого необходимо затратить время и в запасе иметь соответствующий опыт. Но такой способ допускает, обогрев канализации с возможностью в дальнейшем ее модифицировать с небольшими затратами.
Принцип монтажа:
- При небольших протяженностях кабель укладывается спиралью наматываясь вокруг трубы. (расчетная длинна распределяется по всему трубопроводу).
Рисунок 8. Способ прокладки спиралью для небольших протяженностей
- Для больших протяженностей. Делим трассу на количество секций кратное двум (примерно).
- С запасом по длине крепим предварительно кабельное изделие.
- Полученные петли обматываем вокруг трубы в противоположном направлении одна от одной.
- Намотку витком ведем с шагом 30-50 см.
К трубе его крепится клейкой или алюминиевой лентой с шагом 0,5-1м или вдоль кабеля по всей длине. Алюминиевая лента заделывается для обеспечения полной герметизации кабеля.
Рисунок 9. Наружный способ крепления нагревательного кабеля спиралью
Укладка вдоль трубы
Это более простой способ монтажа, но по эффективности обогрева немного хуже. Принцип такой укладки можно увидеть на рисунке снизу. С одним (слева) и с двумя (справа) греющими элементами. Крепление кабельного изделия к трубе через через 0,5-1м или по всей длине аналогично предыдущему способу.
Рисунок 10. Монтаж вдоль трубопровода с одним и двумя греющими кабелями
При прокладке системы канализационных труб в земле необходимо то же утепление и дополнительный обогрев. Кроме этого рекомендуется использовать внешнюю защитную оболочку. Нагревательный саморегулирующий кабель рекомендуется не наклеивать полосой фольги, а полностью обматывать ее вокруг трубы, как показано на рисунке ниже.
Рисунок 11. Монтаж саморегулирующего кабеля с полной обмоткой
Технология монтажа
Локальную канализационную систему
принято делить на две части:
- внутренняя, включающая стояк с отводами к
сантехническим устройствам — кухонным раковинам, умывальникам, ваннам, унитазам и т.п.; - наружная, состоящая из септика, поля фильтрации
и подводящих трубопроводов, погруженных в грунт.
Разделение условно, поскольку
система может функционировать только целиком. Различие между этими частями заключается
только в месте работы и специфике монтажа. Рассмотрим их внимательнее:
Внутренняя канализация
Внутренняя
канализация состоит из трубопроводов, отходящих от сантехнических приборов,
присоединенных к стояку. Монтаж системы необходимо начинать с вертикальной
части — самого
стояка с фановой трубой. Она необходима для вывода канализационных газов из
внутреннего пространства труб. Основную сложность представляют узлы прохода
через перекрытия и, в особенности, сквозь кровлю. Потребуется обеспечить герметичность
прохода, иначе дожди быстро превратят стропильную систему в груду гнилых досок.
Сборка
вертикальных и горизонтальных труб никакой сложности не представляет. Они
вставляются друг в друга, по необходимости подрезаются по длине. Для крепления
к полу или стенам используются специальные хомуты, которые продаются в
строительных магазинах.
Наружная канализация

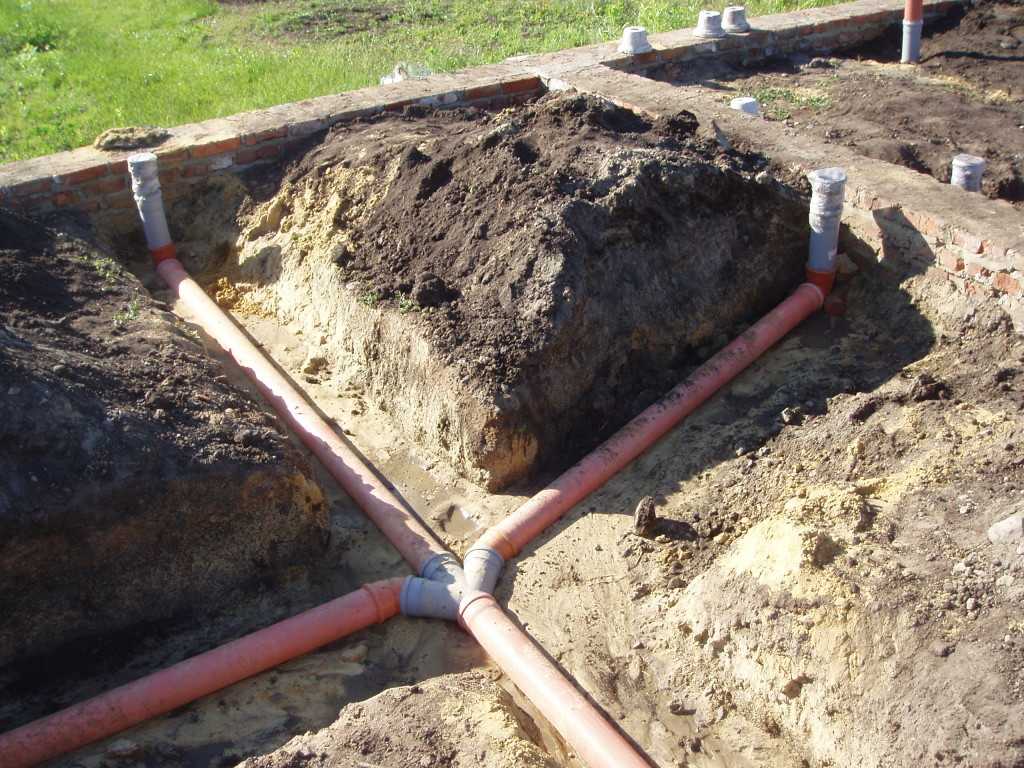

Наружная канализация — это самая трудоемкая часть работ. Предстоит произвести значительные земляные работы — выкопать траншею от дома до точки установки коллектора, углубление под септик, подготовить заглубленную площадку под поле фильтрации. Если участок маленький, лучшим решением станет устройство дренажного колодца.
Траншею
выкапывают на глубину, превышающую уровень промерзания грунта. Если это
обеспечить нельзя, трубу утепляют, устанавливая на нее пенопластовую скорлупу, изолируя
стекловатой или керамзитом. Рекомендуется использовать двухслойное
утепление — сначала плотно укутать трубу скорлупой или подобным
материалом, потом засыпать керамзитом, пенопластовой крошкой или иным
влагостойким утеплителем

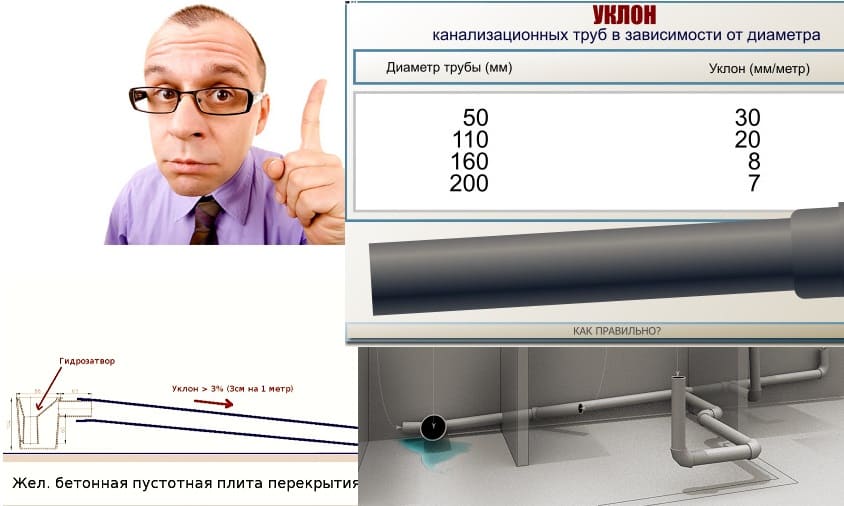

Важно обеспечить уклон труб:
- диаметром 50 мм — 3 см на 1 м длины;
- 110 мм — 2 см на 1 м длины;
- 160 мм — 0,8 см на 1 м длины трубы.
На поворотах или разветвлениях
надо установить ревизионные люки, с помощью которых будет производиться чистка
и устранение заторов.
Вам также может понравиться — Уклон канализационных труб по СНиП
Как сделать правильно канализацию при высоком уровне грунтовых вод
Если при копке траншеи в верхних частях уже проявилась вода, все равно придется выкапывать нужную глубину.
Если канализация будет собрана правильно, на дальнейшую работу грунтовые воды не повлияют. Чтобы при укладке труб вода не мешала, траншею нужно выкопать немного шире и по самому ее дну с краю по всей длине прокопать углубление в 20–30 сантиметров. В этой канавке будет скапливаться жидкость, а ров останется сухой.
Так как выгребная яма, ЛОС, септик и система слива герметичны, не должен повлиять на процесс очистки. Однако если на даче монтируется ЛОС или септик, соответственно, необходима сбросная труба или сухой колодец, через которые вода может проникнуть обратно в . Чтобы этого избежать, на сбросную трубу устанавливают .
Еще одно решение данной проблемы – вывести сбросную трубу из септика поверху в ближайший овраг, так как вода выходит практически чистая, и это не навредит окружающей среде.
Подключение трубопровода – трудоемкий процесс, вам понадобятся:
- фитинги, тройники и муфты;
- болгарка, чтобы отрезать некоторые участки;
- строительный уровень;
- перфоратор и шуруповерт;
- специальные кронштейны – крепить трубы.
Что бы самостоятельно подвести систему водоотведения к раковине, ванной или душевой кабине, потребуется труба диаметром 50 мм, для унитаза размер составит 100 мм. Если санузел имеется и на первом, и на втором этажах, то наверх протягивают сотку, независимо от того какие приборы там будут стоять.
Советы по обустройству
После состыковки всех сегментов канализационной конструкции приступают к утеплению трубопровода. Теплоизоляция необходима в тех случаях, когда глубина прокладки труб находится на отметке промерзания грунта во время зимних морозов.
После окончания монтажа внешней канализационной магистрали необходимо засыпать траншею с обязательной проверкой уклона трубопровода, поскольку в процессе соединения данный параметр мог измениться.
Если при засыпке планируется использовать грунт, собравшийся во время рытья канавы, его нужно измельчить, чтобы избавиться от крупных комьев.
При отсутствии знаний, как правильно проложить канализацию в частном доме, некоторые домашние умельцы уделяют этому вопросу недостаточно внимания. А ведь обустройство канализационной системы должно производиться с соблюдением ряда требований.
Основное из них заключается в следующем: траншею заполнять землей нужно слоями, имеющими толщину около 5 сантиметров. Утрамбовывают почву только по бокам трубы, чтобы ее не деформировать и не повредить.
Подходы к прокладке труб для канализации в частном доме и в квартире одинаковы, поскольку стоки и нечистоты образуются в жилых и подсобных помещениях и только после этого выводятся наружу.
Поэтому при разводке канализационной системы в современном высотном доме и в загородном коттедже желательно придерживаться ряда требований:
- непременно соблюдать величину наклона трубопровода;
- минимизировать число изгибов и поворотов на протяжении всей магистрали.
Так как бытовая канализация создается по безнапорному типу, при сборке трубопроводов можно использовать самое простое раструбное соединение. Для его герметизации задействуют резиновые манжеты. Размещают этот элемент во внутреннем пазе раструба до начала процесса соединения.
Основное различие в обустройстве конструкции отведения стоков и нечистот в доме и в квартире заключается в том, что в первом случае имеется наружная часть системы, проложенная в земле, которая ведет к септику или к централизованной канализационной магистрали.
Выполнить вышеописанную работу можно самостоятельно. При условии соблюдения рекомендаций, данных профессионалами, надежность канализации получится высокой, а срок эксплуатации будет продолжительным.
Выбор места для элементов канализации
В ходе создания проекта канализации на даче важно дать правильную оценку расположения внешних элементов
Строительство канализации в условиях дачного участка не предполагает создания напора
Поэтому обращают внимание на рельеф, чтобы выбрать подходящую траекторию трубопровода, обеспечивающую требуемый угол наклона
Удаление содержимого из емкости септика или накопителя требует использования специальной техники. Нужно обеспечить условия для беспрепятственного подъезда машины.
Канализация на даче
Разработка проекта проводится в соответствии с требованиями санитарных норм. Не допускается сооружение выгребной ямы поблизости с источниками воды (колодцем).
Центральная канализация
Безусловно, самый удобный вариант сделать канализацию на даче, это подключить ее к городской сети. Этот вариант имеет ряд существенных преимуществ:
- Экономия средств, подключение к городским коммуникациям окажется ощутимо дешевле, чем покупка и монтаж автономных септиков.
- Единственно обслуживание, которое вам понадобится в течение долгого времени, это вовремя оплачивать приходящие счета.
- Не будет необходимости следить за качеством очистки сточных вод, или постоянно вызывать ассенизаторов.
- Возможность переложить сложности оформления разрешения на подключение центральной канализации на специализирующиеся на этом фирмы.
Единственным недостатком центральных сетей является их малая зона покрытия, поэтому если рядом с вашей дачей не проложена городская канализация, вам придется ее делать своими руками.
Особенности устройства внутренней канализации
При проектировании следует учитывать, что монтаж канализации в частном доме, по возможности, должен выполняться с соблюдением таких правил:
- устанавливать стояки нужно исключительно вертикально и не допускать наличия поворотных, ответвляющих элементов;
- соблюдать расстояние расположения сантехники, руководствуясь принципом: приборы с бо?льшим выпуском должны монтироваться максимально близко к стояку, с меньшим – могут иметь некоторый отступ. Но всегда надо стремиться к тому, чтобы расположить сантехнические приборы максимально близко к стояку;
- при выборе труб нужно учитывать, что их диаметр должен совпадать с размером выходных патрубков прибора, поэтому подключение унитаза к канализации производится трубой 100-110 мм. Также нужно учитывать, что максимальное удаление унитаза от стояка не должно превышать 1 м и при этом подключение его должно быть прямым, без изгибов, и выполнено в самой нижней точке конкретной магистрали, для недопущения обратного попадания сточных вод в канализацию, а тем более в другие приборы;
- при проектировании разводки внутренней канализации нужно исключить наличие острых угловых соединений, чтобы не допускать засорения труб или, если другой вариант невозможен, предусмотреть установку ревизионного отверстия;
- увеличение размеров труб происходит по направлению от сантехнического прибора к стояку;
- обязательно должен быть предусмотрен монтаж фановой трубы, служащей для вентиляции канализации и недопущения попадания неприятных запахов в помещение.
Профилактика недопущения запахов канализации в помещение
Конечно, гидрозатвор для канализации, более знакомый как сифон, является препятствием для поступления запахов в помещение, но без наличия фановой трубы обеспечить чистый и свежий воздух в доме очень сложно.
Фановая труба служит для:
проветривания канализации, удаления собирающихся газов, что особенно важно при эксплуатации в системе септика;
регулирования давления.
Как итог, наличие фановой трубы способствует увеличению срока эксплуатации канализации и требует меньших затрат на ее обслуживание.
Конструктивно, фановая труба подсоединяется к стояку или служит его продолжением и выводится на крышу здания, но при этом следует учитывать, что от нее до ближайшего окна дома должно быть расстояние не менее 4 м.
Ни в коем случае, не допускается ее объединение с вентиляционной системой дома, а тем более дымоходом – с ними она должна располагаться на разных уровнях.
В том случае, если канализация работает нормально, в ней нет засоров, но неприятные запахи периодически просачиваются в дом, проблема может заключаться в разрежении воздуха в трубе, в результате чего выдавливается вода из гидравлических затворов обратно в прибор, например, при одновременном поступлении сливных вод в систему.
Именно для ликвидации таких ситуаций и служит фановая труба, которая, однако, в некоторых случаях может не справиться с задачей, например, при пиковом выбросе или при ее промерзании.
Справиться с такой проблемой поможет воздушный клапан для канализации, представляющий собой устройство для выравнивания давления в системе. На рынке представлен в двух размерах – 50 и 110 мм.
Первые в основном используются для эксплуатации с отдельными приборами, а вторые можно монтировать на стояк.
В некоторых случаях использование воздушного клапана позволяет эксплуатировать канализацию даже без наличия фановой трубы.
Но иногда имеет место одновременная эксплуатация, например, при наличии большого количества сантехнических приборов, что для частного загородного дома совсем не редкость, так как часто каждая спальная комната дополнительно оборудуется ванным помещением. Кроме того, следует учитывать и подключение к канализации таких приборов, как посудомоечные и стиральные машины, слив бассейна или бани и т. д.
Как построить сток-канализацию своими руками
Инструмент и материалы
Сразу нам необходимо выбрать инструмент и материалы, но здесь нет ничего сложного, а потому сразу обещаем, что можно будет обойтись стандартным набором.
В первую очередь, бур для отверстия в земле. Это может быть мотобур или даже бур поинтереснее, от мотоблока или спецтехники, но найти такой на час-два работы достаточно сложно.
Или же простой ручной бур, с которым, конечно, придется попыхтеть.
Также нам понадобится ножовка, молоток, дрель со сверлом, лопата и лом. Говоря же о материалах – это пластиковая канализационная труба, битый кирпич и гравий, кусок рубероида или резины для накрытия верхней части канализационного стока.
Бурение отверстия под трубу
Начинаем бурить отверстие тем буром, который у вас имеется, выбрав предварительно место на участке около дома, куда проще будет вывести сток из раковины.
Во время нашего эксперимента, бурение происходило на 1 метр в глубину, соответственно, кусок трубы для дальнейшей закладки мы взяли чуть побольше, около 1,2 м.
Изначально бурить было довольно легко, до полуметра, то есть тот слой, в который хорошо проникает лопата при перекопке, разрыхляющие почву удобрения и вода. Далее стало очень сложно, и на работу ушло около 3 часов. Но при этом отверстие под трубу было пробурено намного шире диаметра трубы, чтобы после ее установки, мы могли по окружности просыпать отверстие битым кирпичом и гравием.
Соответственно, когда бур не справлялся, мы использовали лом для расшатывания слоев почвы сильными ударами, а также лопату. В самом конце работы, бур использовался уже только для того чтобы доставать почву из ямы.
Перфорирование канализационной трубы
Пожалуй, самый простой и даже занятный процесс – перфорирование пластиковой трубы, которую мы выбрали под сток. На все дело ушло порядка 15 минут, ведь любое сверло берет материал очень просто. Отверстий в трубе мы наделали основательно, чтобы вода уходила быстрее. Но всегда можно было и избавить себя от подобных забот, купив специальную перфорированную трубу в готовом виде.
Установка трубы в яму
Также несложный процесс, однако, требующий внимания. Итак, перед установкой трубы, насыпаем на дно ямы примерно 10-15 см битого кирпича и гравия. Далее, устанавливаем трубу строго по центру и, придерживая ее, обсыпаем по всем сторонам тем же гравием и битым кирпичом. Данные материалы и задерживают трубу в вертикальном положении в яме.
Составление схемы
О схеме канализации лучше всего позаботиться на этапе проектирования дома. В это время помещения, имеющие слив воды, стараются разместить в одном секторе таким образом, чтобы уменьшить протяженность труб. Это дает возможность приобретать меньше труб. Кроме того, небольшая протяженность и меньшее количество соединений упрощают схему и снижают вероятность возникновения неполадок в работе.
Для того, чтобы схема канализации в частном доме своими руками составленная, полностью соответствовала требованиям, а при ее разработке не были упущены важные моменты, следует воспользоваться готовым планом дома или нарисовать его на листе миллиметровой бумаги.
- Первым этапом составления схемы является нанесение всех точек слива на план. При наличии более, чем одного этажа, план с расположением сантехнических приборов составляется поэтажно.
- После этого на схему наносится место нахождения общего стояка. Поскольку обычно диаметр отвода унитаза составляет 110 мм и аналогичные параметры имеет стояк, последний располагают чаще всего в туалете. Это позволяет выполнить и еще одно условие – длина отвода от унитаза до коллектора не должна быть более 1000 мм. Рекомендуется по возможности располагать точки слива тем ближе к стояку, чем больше их выпуск.
- На схему наносится линия коллекторного трубопровода до точки выхода из дома, которая на этапе строительства устраивается в фундаменте здания и оснащается защитной гильзой (отрезком трубы, диаметр которой настолько больше диаметра коллектора, чтобы обеспечить его свободный вход и наличие зазоров).
- Рисуются линии подвода стоков от каждой точки слива до коллектора. Расположенные рядом отводы (например, от ванной и раковины для умывания) могут объединяться в одну линию. Исключением является линия слива от унитаза, которая при любых условиях не должна иметь врезок от остальных точек слива.
- На схему кроме трубопроводов для транспортировки стоков наносится место установки фановой трубы.
- На план участка аналогичным образом наносится схема внешней канализации с учетом расположения зданий, деревьев (оптимально коммуникации должны проходить на расстоянии не менее 3 метров от них). На каждые 10-15 метров магистрали, а также в местах поворотов и врезки дополнительных линий, устраивается ревизионный колодец.
На фото пример составленной схемы канализации для двухэтажного частного дома
