Инженерные коммуникации в фундаменте. Как обеспечить доступность
Для ввода и вывода труб в фундаменте нужно предусмотреть отверстия, их нужно «обустроить» ещё на этапе заливки фундамента. Для этих целей используются защитные гильзы из труб большего диаметра.
Основное предназначение гильзы в защите трубопровода от механических повреждений.
Также она даёт возможность легкой замены части трубопровода без потребности раскапывать его по всей протяженности.
Защитные гильзы применяются не только для прокладки коммуникаций через фундамент, но и при укладке трубопровода под землей, и внутри дома в стенах и перекрытиях.
В зависимости от того где применяются гильзы, они могут быть разных размеров и выполняться из различных материалов.
Гильзу устанавливают в опалубку до начала заливки фундамента, и надёжно фиксируют, чтобы при заливе бетона она не сместилась.
Диаметр гильзы должен быть приблизительно на пять сантиметров больше, чем у прокладываемой трубы, чтобы оставался зазор между стенкой гильзы и протянутой по ней трубой.
Если такой зазор не оставлять, при осадке фундамента труба попросту сломается.
Под водопроводные трубы диаметром до пяти сантиметров белите гильзу диаметром одиннадцать сантиметров.
Для канализации с диаметром одиннадцать гильза должна быть не менее двадцати сантиметров в объеме.
Чтобы в процессе обратной засыпки котлована грунт не попал в зазор между гильзой и трубой, запеньте его по краям монтажной пеной и гидроизолируйте, чтобы уберечь пену от разрушения, а гильзу от просачивания внутрь влаги из грунта.

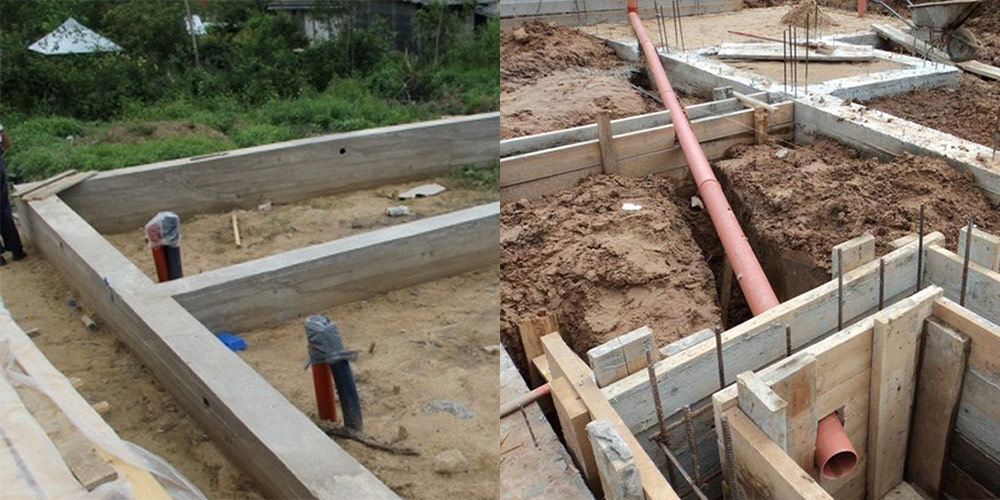

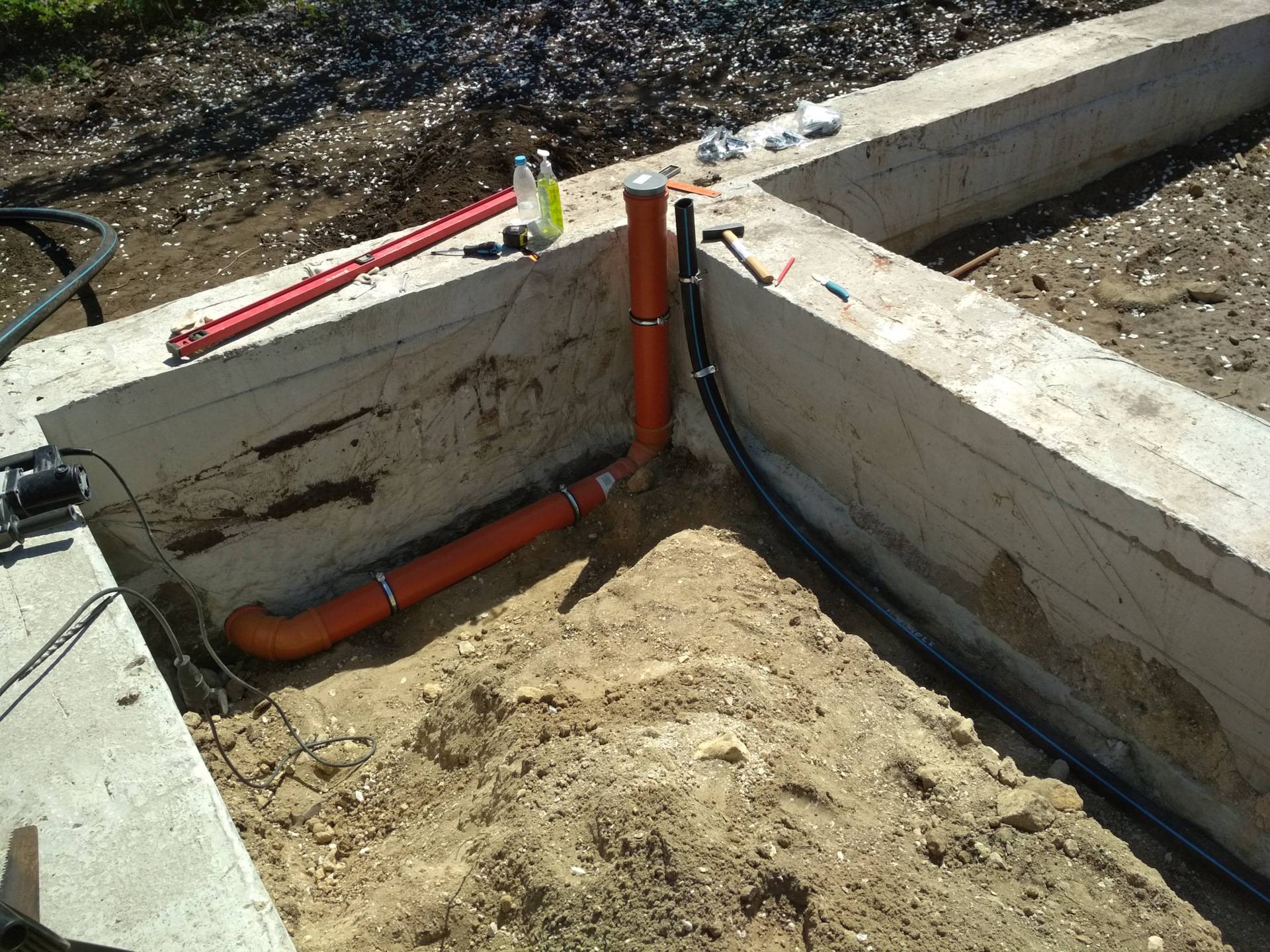

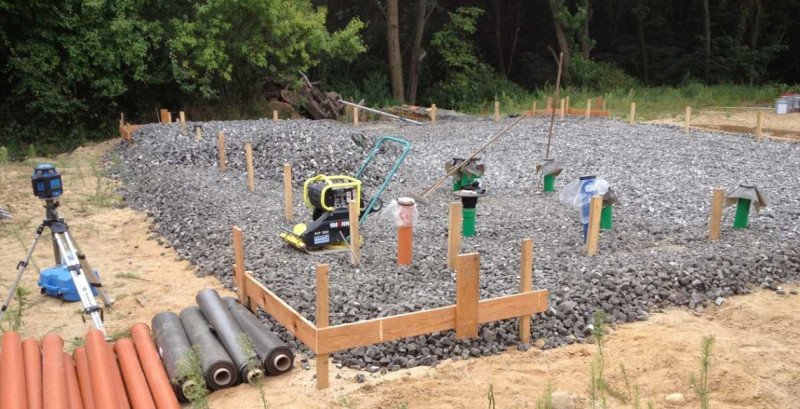

Внутренние коммуникации. Прокладка в фундаменте — фотогалерея
Варианты проведения канализации в зависимости от типа фундамента
Сложность и способ укладки канализационных труб во многом зависит от вида основания.
Канализация и столбчатое основание
Самым простым считается проведение канализационных труб через фундамент столбчатого или свайного типа. Такое основание позволяет проводить коммуникации и до установки столбов и после завершения строительного процесса
При выполнении работ важно следить за тем, чтобы траншея была расположена на оптимальном расстоянии от столбов. В этом случае не произойдет ослабление грунта вокруг опор, что может привести к снижению их несущей способности
Канализация в столбчатом фундаменте
Однако, прокладывая канализационные трубы под столбчатым фундаментом, стоит помнить, что подпольное пространство в этом случае не отапливается. Следовательно, трубам канализации необходимо обеспечить надежную теплоизоляцию или сделать дополнительный обогрев кабельными нагревающими элементами.
Проведение канализации через ленточный фундамент
Планировать и укладывать канализационные трубы лучше и проще до процесса заливки бетонной ленты основания. При этом способ укладки коммуникации зависит от типа ленточного фундамента:
- При мелкозаглубленном основании трубы укладывают ниже уровня промерзания грунта, непосредственно под фундаментом. Траншею рекомендуется вырыть до строительства ленты. Причем отрезок трубы, который будет расположен под ленточным основанием, рекомендуется поместить в гильзу, которая представляет собой обрезок металлической трубы.
- Фундамент ленточный глубокого заложения требует выполнения действий другого характера. В опалубке пропиливают отверстие, в которое вставляют асбестоцементную или стальную гильзу. Ее закрепляют в опалубке и заливают бетонным раствором. В эту гильзу в последствие вставляют трубы коммуникаций.
Ленточный фундамент позволяет прокладывать канализационные трубы уже после заливки основания. Выполнение работ такого типа требует больших сил и затрат, но все можно сделать своими руками. Процесс может осуществляться двумя способами: под фундаментом делают подкоп и через него проводят трубы или сверлят отверстие в бетонной ленте.
Канализация в ленточном фундаменте
Второй способ выполняется следующим образом:
- На фундаменте делают отметку, где должна проходить канализационная труба. Отверстие должно иметь размеры, позволяющие вставить защитную гильзу для трубы.
- С помощью перфоратора в бетоне выдалбливают отверстие.
- Встречающиеся прутья арматуры высверливают посредством дрели.
- В подготовленный канал вставляют гильзу и заделывают пространство вокруг нее цементным раствором.
- Через защитную гильзу проводят канализационную трубу, а зазор между ними заполняют монтажной пеной. Она служит хорошим теплоизолятором.
Канализация в плитном основании
Ответ на вопрос «как сделать канализацию в плитном фундаменте» несложен. Если проектом предусмотрено основание в виде монолитной плиты, то канализация должна проводиться до заливки бетонного раствора. Процесс выглядит следующим образом:
- Согласно схеме расположения канализационных труб копают траншеи.
- Подбирают гильзы для труб.
Укладывать трубы под монолитный фундамент без защитной гильзы не рекомендуется.
Во-первых, она не позволит плитному основанию давить на трубу, а также предотвращает повреждение коммуникаций в фундаментной плите при заливке бетона. Во-вторых, при возникновении аварийной ситуации, например, в случае порыва, можно вытащить поврежденную трубу, и поменять ее на новый элемент. Отсутствие гильзы не позволяет выполнить такие действия. В связи с этим следует выбирать гильзы, выполненные из особо прочного материала.
- Укладывают трубы в защитные гильзы.
Канализация в плите
Канализационная система делает проживание в доме более комфортным
Поэтому к проведению коммуникации следует отнестись с особым вниманием, чтобы не нанести вред фундаменту и обеспечить безупречное функционирование канализации
Выполняя работы подобного типа своими руками, важно учитывать все особенности укладки канализации в фундаменте в зависимости от типа основания под домом
Это может быть полезно:
- Как сделать отверстие в фундаменте под канализацию или водопроводФундамент для распашных воротДелаем фундамент из металлических труб правильноКак отвести воду от фундамента
Дополнительно рекомендуем почитать:
Нюансы обустройства кабельного ввода в дом
Длительное время подключение частных домов выполнялось по стандартной схеме.
Подводилось два раздельных провода от электрической опоры и через опорные изоляторы, установленные на фасаде, подключались к прибору учета электрической энергии. Сечение проводов равнялось 4 – 6 мм2.
Но современные бытовые нагрузки на электрическую сеть заставили кардинально изменить технический подход к подключению жилых помещений к схеме электроснабжения.
Ввод кабеля в здание из траншеи через конструкцию фундамента
Секреты и нюансы архитектурного освещения фасадов
Ввод кабеля для электрического питания дома можно выполнить двумя методами:
- при наличии в здании подвального помещения кабельная линия прокладывается через специальное отверстие в фундаменте и подводится к вводному распределительному щиту, оборудованного прибором учета;
- для ввода в дом без подвала кабель, вышедший из земли, крепится по конструкциям фасада до самого распределительного шкафа.
Первый метод предусматривает закладку специальной гильзы в подготовленное отверстие. Данный элемент обычно изготавливается из стальной трубы, диаметром на порядок больше от диаметра кабеля. Немаловажным требованием является толщина стенок такой гильзы. То есть, для этой цели выбирают толстостенную трубу. Таким образом, оборудуется ввод кабеля через стену в квартиру.
При этом необходимо соблюдать такие условия:
- проход в гильзе через стену начинается за 600 мм от отмастки стены, внутри здания труба должна выходить на 50 – 100 мм;
- уклон трубы со стороны улицы должен быть не больше 0,5˚;
- в земле вход кабеля в трубу уплотняется специальным не горючим материалом, в виде джутового шнура и глины;
- внутри здания кабельный ввод уплотняется муфтой;
- в случае монтажа кабеля в трубе до самого распределительного пункта, необходимо первый крепеж устанавливать на расстоянии 600 мм от места ввода.
Важно помнить, что при прокладке кабельного ввода в трубе внутри дома, для соединения участков требуется применять соединительные трубные муфты. Также следует использовать протяжные коробки для затягивания кабеля в трубу, если распределительный щит находится на большом расстоянии от ввода в здание
Технические особенности ввода через фасад дома
Нюансы организации освещения на мансарде
Как уже отмечалось, кабель в квартиру или другое жилое здание для подключения бытовых электрических нагрузок можно выполнить из траншеи через фасад. Если дом построен из деревянного материала, то он прокладывается в трубе до самого распределительного щитка.
Также необходимо соблюдать следующие технические требования:
- начало ввода должно быть на расстоянии 600 мм от начала отмастки;
- окончание гильзы должно располагаться непосредственно в помещении;
- уклон трубы должен быть 0,5˚.
Нарушение перечисленных норм обустройства кабельного ввода в жилое помещение в конечном итоге может привести к негативным последствиям. Самым страшным результатом отклонения от данных норм является пожар, угрожающий жизни и здоровью жильцов дома.
Нормы конструкции трасы
Выбор прохождения трасы питающего кабеля должен осуществляться так, чтобы кабель был максимально защищен от механических воздействий и минимально поддавался коррозии. Для этого необходимо соблюдать такие нормы:
- расстояние до дренажных систем, выгребных ям и иных подобных сооружений должно быть минимум 2 м;
- если на пути кабельной трасы встречаются участки земли, наполненные водой, то кабель должен прокладываться в асбестовых трубах, покрытых снаружи битумной мастикой;
- требуется монтировать кабельную линию от крупных деревьев на расстоянии 1,5 м, а от кустарников отступать на 0,75 м;
- кабель без трубы прокладывается от опор действующей линии электропередачи на расстоянии 1 м, а в трубе на 0,5 м;
- дистанция от трубопроводов должна быть 0,2 – 2 м, в зависимости от материала защиты кабеля;
- от теплотрасс кабельная трасса конструируется на расстоянии 2 м.
Траншея должна копаться с уклоном 5° в сторону воздушной линии электропередачи. Это делается, чтобы не было поступления воды к фундаменту здания. Траншея для прокладки кабельной линии в поперечном разрезе должна иметь форму трапеции, перевернутой верх ногами, глубину 0,9 м и ширину не меньше 0,2 м. Обычно специалисты копают ее шириной 0,4 м.
Когда траншея выкопана, то перед началом монтажа кабельной линии следует дно покрыть песком толщиной 0,1 м. После укладки кабеля наверх подсыпается песок толщиной 0,15 м.
Это условие требуется выполнять по двум причинам.
Песок будет указывать при выполнении земляных работ о приближении к кабельной линии, а также защищать кабель от механических воздействий, возникающих, например, при смещении грунта.
Проведение канализационной системы под фундаментом плиточного типа
Фундаментная плита – это самый серьезный тип фундамента. В этом случае основа дома представлена монолитной железобетонной конструкцией. Чтобы проложить под ней какую-либо коммуникацию, придется сильно постараться.
Если у вас есть возможность сделать выпуск канализации под фундаментной плитой еще до строительства здания, то это оптимальный вариант. В этом случае нужно произвести закладку гильзы уже после возведения опалубки. Только в этом случае выпуск канализации можно будет произвести максимально легко.
Алмазное бурение может применяться для того, чтобы сделать ввод в дом при уже существующем плиточном фундаменте. Однако этот способ очень дорого обходится и не считается абсолютно надежным, так как снижает эксплуатационные характеристики данного типа фундамента. Поэтому если у вас возникла ситуация, при которой заранее проложить канализацию в фундаменте не удалось, то придется сделать вывод ее через стену.
Как правильно вывести канализацию через стену:
- К стене здания необходимо пристроить кессон. Это нужно для сохранения тепла в коммуникациях.
- Внутри этой конструкции устанавливаются фильтры, счетчики и остальные коммуникации. Сама труба проходит внутри конструкции, а затем заглубляется на необходимое расстояние.
- Далее монтируется сверху будка. Она утепляется и отапливается, так как без этого все коммуникации промерзнут.
Этот способ не очень удобен, потому что будку придется отапливать, а это лишние растраты электроэнергии. Поэтому лучше закладывать коммуникации еще на этапе строительства фундамента.
Правила устройства канализации своими руками
Прокладка канализации в частном доме требует внимательности и аккуратности
Чтобы эта система работала без сбоев, очень важно соблюдать все нюансы ее проведения. Поэтому, прежде чем производить какую-либо работу, рекомендуется сделать чертеж будущей канализации
Если вы не имеете опыта прокладки канализации, то лучше обратиться к профессионалам
Для вывода из дома водопровода и канализации еще на этапе формирования опалубки закладывают отверстие с гильзой для трубы. Однако при составлении проекта прокладки таких коммуникаций нужно учитывать несколько правил:
Необходимо соблюдать минимальный диаметр трубы. Он не должен быть меньше 5 сантиметров.
При перепадах температуры трубы из некоторых материалов могут расширяться
Поэтому важно использовать компенсаторы.
Очень важно, чтобы канализация не промерзала в зимний период. Поэтому ее либо располагают на полметра ниже промерзания грунта, либо утепляют специальной скорлупой и электрическими греющими кабелями.
Если по месту, где расположен участок трубопровода, будет ездить автотранспорт, то нужно учесть нагрузку, которую он будет оказывать на систему.
Диаметр отверстия должен быть больше самой трубы минимум на 0,2 см.
Каждое из этих правил невероятно важное. Поэтому их все нужно соблюдать
Лишь в этом случае вы сможете обеспечить трубопроводу нормальное функционирование.
Плитный фундамент — что это
Монолитная плита под дом относится к плавающим незаглубленным фундаментам, бывает также мелкого заложения. Название свое получила из-за того, что железо-бетонная основа заливается под всю площадь дома, образуя большую плиту.
Обязательным условием является наличие песчано-гравийной подушки, которая перераспределяет нагрузку от дома на грунт, и служит демпфером при морозном пучении. Часто такой фундамент — единственное возможное решение. Например, на нестабильных, сыпучих грунтах или на глинах с большой глубиной промерзания.
Классическая утепленная плита фундамента под дом
Конструкция фундамента монолитная плита несложная и надежная, но для ее изготовления требуется большое количество арматуры и большие объемы бетона высокой марки (не ниже B30), ведь армируется и бетонируется вся площадь, занимаемая зданием, да еще с запасом — для большей стабильности. Потому такой фундамент считается дорогим. В принципе, это так, но надо считать. В некоторых случаях его стоимость ниже, чем ленточного глубокого заложения — за счет меньшего объема земельных работ и меньшего количества бетона.
Глубина заложения монолитной плиты определяется в зависимости от массы дома и типа грунтов. При малом заглублении на пучинистых грунтах зимой дом вместе с основанием может подниматься и опускаться. При правильном расчете армирования и толщины плиты на целостность здания это не влияет. Плита компенсирует все изменения за счет силы упругости. По весне, после того как грунт растает, дом «садиться» на место.
Есть четыре типа плитного фундамента:
Классический. Железобетонная плита устраивается на песчано-гравийно подушке с утеплением или без. Толщина слоя бетона 20-50 см в зависимости от грунтов и массы здания. Толщина слоев подушки зависит от глубины залегания плодородного слоя — его надо полностью снять. Полученный котлован на 2/3 можно засыпать песком и гравием.
Классический вариант фундамента монолитная плита без утепления

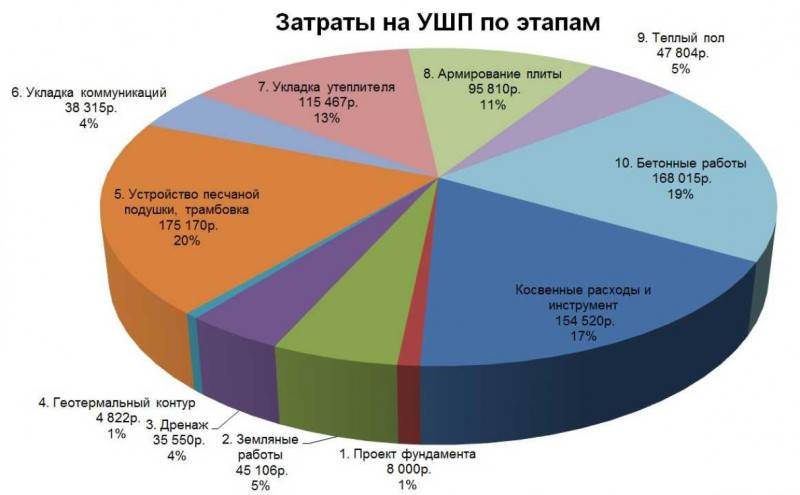

- Утепленная шведская плита (УШП) со встроенным теплым полом. Во-первых отличается тем, что опалубка плиты несъемная — из L-образных пенополистирольных блоков. Это значительно снижает расходы на отопление — утечка тепла минимальна. Также поверх утепления укладываются трубы теплого пола, на них (иногда — под них) укладывается арматура и все заливается бетоном, толщина бетонного слоя — 10 см. Все коммуникации, включая водопровод и канализацию, закладываются еще на этапе подготовки основания — в песчаную подушку. То есть, после изготовления фундамента, готова система отопления и подведены инженерные системы. Такой подход позволяет ускорить строительство, но сам фундамент получается дорогим. Этот вид основания требует грамотного инженерного расчета и такого же исполнения: при расчете и укладке коммуникаций нельзя ошибаться, так как переделки невозможны. Также возникают вопросы по ремонту систем, замурованных в фундамент. Он невозможен, потому закладывают дорогие материалы с длительной гарантией. УШП — утепленная шведская плита со встроенным теплым полом
- Русский — плита с ребрами жесткости. Для усиления конструкции под тяжелые дома и в тяжелых условиях эксплуатации (сильное морозное пучение) русские ученые придумали делать более массивные ребра жесткости. Их устраивают, как правило, под несущими стенами. Сложность работ при этом возрастает — отдельно устраиваются ребра жесткости, отдельно — плита. Но несущая способность такого фундамента значительно выше, что позволяет уменьшить толщину плиты — до 10-15 см.
Так выглядит в разрезе русский плитный фундамент
Как сделать в фундаменте отверстие под канализацию
Фундамент, особенно плитный – материал крайне жесткий. При его пробивании могут возникнуть трещины. Специалисты все еще спорят о том, как лучше поступить, проделать отверстие под канализационную трубу при закладке фундамента, либо оставить это на потом. Мы же рассмотрим вариант, когда в фундаменте не предусмотрели такое отверстие. Как пробить фундамент под канализацию самому? Это можно сделать при помощи отбойного молотка, либо просверлить его при помощи перфоратора. Отличная альтернатива – метод алмазного бурения.
Инструменты, которые помогут вам сделать отверстие в фундаменте, следующие:
- Перфоратор,
- Пробойник,
- Алмазная установка для бурения,
- Ударная дрель.
Когда вы будете пробивать фундамент, вам могут встречаться препятствия в виде камней или арматуры. Камней можно дробить при помощи пробойника, а арматуру просверлить дрелью. При отсутствии дрели бетон пробивают пробойником, периодически ударяя по нему молотком. Это очень трудоемкий процесс, занимающий много времени. Пыль, которая будет скапливаться в отверстии при работе, нужно обязательно удалять продуванием.
Отверстие в фундаменте под канализацию поможет сделать ударная дрель. Сверление проводят на минимальных оборотах с перерывами для того, чтобы сверло могло остыть. Однако слишком глубокое отверстие при помощи дрели вы не просверлите. Для этого понадобится бурильная установка.
Глубина заложения плитного фундамента
Как правило, толщина монолитной плиты фундамента составляет 35-50 см, это зависит от типа грунта и веса здания. Более точно определить этот параметр можно на основании расчетов. Чтобы узнать оптимальную глубину заложения фундаментной плиты, нужно выполнить расчет:
- Определяем тип грунта;
- По справочнику находим оптимальное удельное давление на данный грунт;
- Далее просчитывается вес дома. Здесь нужно учесть все: стены, вес самой плиты, чердачное перекрытие, крыша и возможное давление на нее от снега, балкон, мансарду и все, что создает нагрузку на грунт;
- Определяем нагрузку на поверхность. Для примера предположим, что у нас двухэтажный дом с весом в 100 т и площадью 54 м2. 100 000/54 = 0,19 кг/см2. Например, у песка показатель 0,25 кг/см2. Таким образом разница 0,06 кг/см2. Теперь нужно умножить на площадь 54 м2, так получится 32 т – это необходимая масса фундамента;
- Далее, учитывая плотность, рассчитываем объем бетона 32 000 / 2500 = 12,8 м3;
- Остается получить толщину фундамента 12,8/54 = 0,24 м.
Таким образом, толщина плиты в пределах 30 сантиметров будет оптимальной для данного дома. При этом глубина заложения такого фундамента должна быть такой, чтобы под плитой не было плодородных слоев грунта – все они снимаются на этапе подготовки поверхности, а после заливки бетона выполняется обратная засыпка фундамента.
При выполнении любого фундамента, необходимо позаботиться о его защите, для этого выполняют гидроизоляцию всего основания, а также утепление, чтобы уменьшить потери тепла, особенно если эти будет жилое помещение.
Гидроизоляция фундамента выполняется со всех его сторон:

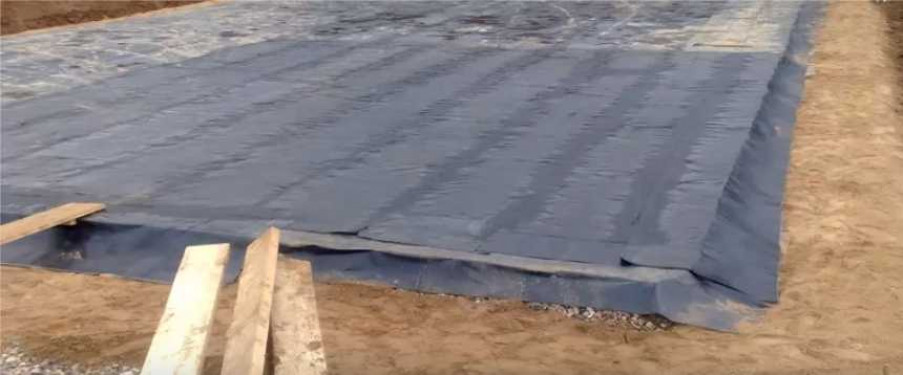

- Нижняя часть основания покрывается рулонными материалами еще в момент сбора опалубки. Чаще всего для этих целей применяют рулонный рубероид, который укладывают на песчаную подушку. Рубероид укладывают с нахлестом и наплавляют с помощью специальной газовой горелки. Также рулонные материалы оставляют с запасом по торцам, чтобы в дальнейшем защитить торцы фундамента.
- Торцы (боковая часть) фундамента как уже говорилось выше, гидроизолируют за счет материала подошвы, который в дальнейшем заворачивается наверх фундамента.
- Верхняя часть плиты может защищаться различными гидроизолирующими материалами (рулонными или обмазочными).
Утепление фундамента может выполняться также со всех его сторон. Чаще всего поверх гидроизоляционного материала укладывают теплоизоляцию, после чего уже заливают бетонный раствор. Однако более эффективным способом утеплением будет укладка материала уже на готовую плиту перед устройством пола в помещении. В качестве утеплителя можно использовать пенопласт или пенополистирол толщиной около 50-100 мм.
Укладка труб под фундаментом
Существует ряд причин, почему затруднительно пробивать отверстие в фундаменте под канализацию. Это могут быть чересчур толстые стены, наличие подвального помещения или пристройки к дому, очень глубокое основание здания. В таком случае потребуется выполнить глубокий подкоп, а такую работу совершить самостоятельно практически невозможно.
При использовании вышеописанного метода необходимо правильно рассчитать угол выполнения буровых работ. Нижняя граница канала, который пробурен, должна в итоге совпасть с концом трубы, которую закладывают при обустройстве фундамента.
Сначала бур устанавливают в определенной точке, ранее определенной путем проведения расчетов, и только потом приступают к работе по сверлению канала. Чтобы в процессе бурения направление не изменилось, нужно выбирать довольно длинный бур. Выполнять данную работу следует не спеша, поскольку нужно периодически подтесывать стены канала. В него помещают кусок трубы, имеющей большой диаметр. Она будет своеобразным футляром, по форме совпадающим с получившейся скважиной.
Через эту трубу протягивают кабель плюс металлический трос, к которому привязывают веревку – она поможет протащить по образовавшемуся каналу шланг.
Технология возведения плитного фундамента
Как и любой тип фундамента, монолитный плитный возводиться в несколько этапов. Рассмотрим каждый из них детальнее.
Подготовительные работы
На данном этапе необходимо подготовить участок под строительство. Для этого нужно очистить территорию от различных загрязнений и мусора, а также снять верхнюю часть грунта (около 10 см). После этого выполняют разметку будущего фундамента. Как правило, для этого потребуются колышки и леска, первые забивают по углам будущего основания, а между ними по периметру натягивают леску
При разметке важно проверять правильно углов, для этого можно воспользоваться угольником
Подготовка котлована
Когда разметка территории проведена, можно приступать к рытью котлована. Для этого можно воспользоваться специальной техникой или сделать это вручную. Глубина котлована, как правило, составляет около 30-40 см.
Далее необходимо сделать песчаную подушку, которая будет распределять нагрузку по всему периметру фундамента. Песок необходимо засыпать в несколько слоев, при этом каждый из них нужно хорошо поливать водой и утрамбовывать до тех пор, пока на поверхности подушки не перестанут оставаться следы. Толщина подушки составляет обычно 15-20 см. Также чтобы предотвратить повреждение подушки во время работ, ее можно покрыть 100 мм цементной стяжкой.
Выполнение опалубки
Для изготовления опалубки чаще всего используют доски или фанеру. Толщина досок обычно составляет около 25 мм и выше. Доски необходимо сбить в щиты и установить по всему периметру будущего фундамента. Чтобы опалубка не лопнула во время заливки фундамента, с внешней стороны устанавливаются распорки. Более детально вы можете ознакомиться у нас на сайте в разделе опалубки.
Армирование фундамента

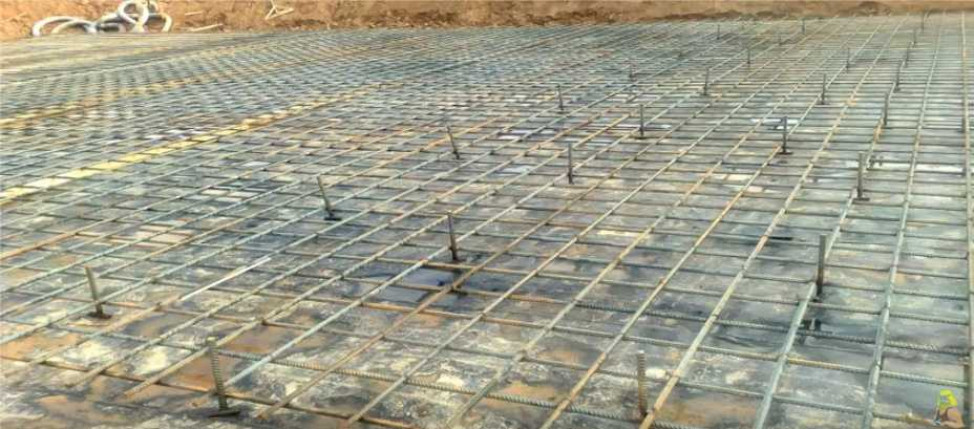

Для армирования фундамента используется стальная арматура периодического профиля, диаметр которой составляет от 12 мм. Диаметр зависит от толщины самого фундамента и от типа постройки. К примеру, для фундамента толщиной около 30-40 см под одноэтажный или двухэтажный дом достаточно будет арматуры диаметром 14 мм, которую укладывают в два уровня вдоль и в поперек с ячейками около 20х20 см. Арматуру связывают вязальной проволокой специальным крючком, или сваривают.

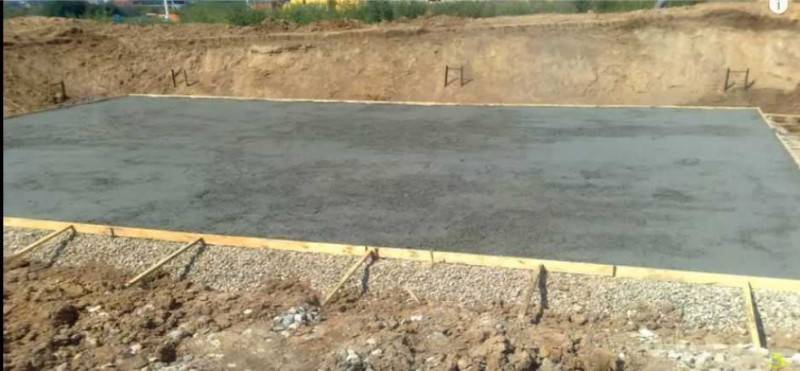

Заливка бетона
Выполнять заливку бетонного раствора лучше всего за один раз с помощью бетономешалки, поскольку делать самостоятельно бетонную смесь очень трудоемко и требует большого количества людей. Бетонный раствор в процессе заливки необходимо обрабатывать глубинным вибратором, чтобы выгнать из раствора весь воздух, который может повлиять на прочность конструкции. После полной заливки бетона, поверхность фундамента нужно выровнять и разгладить.
Завершающие работы

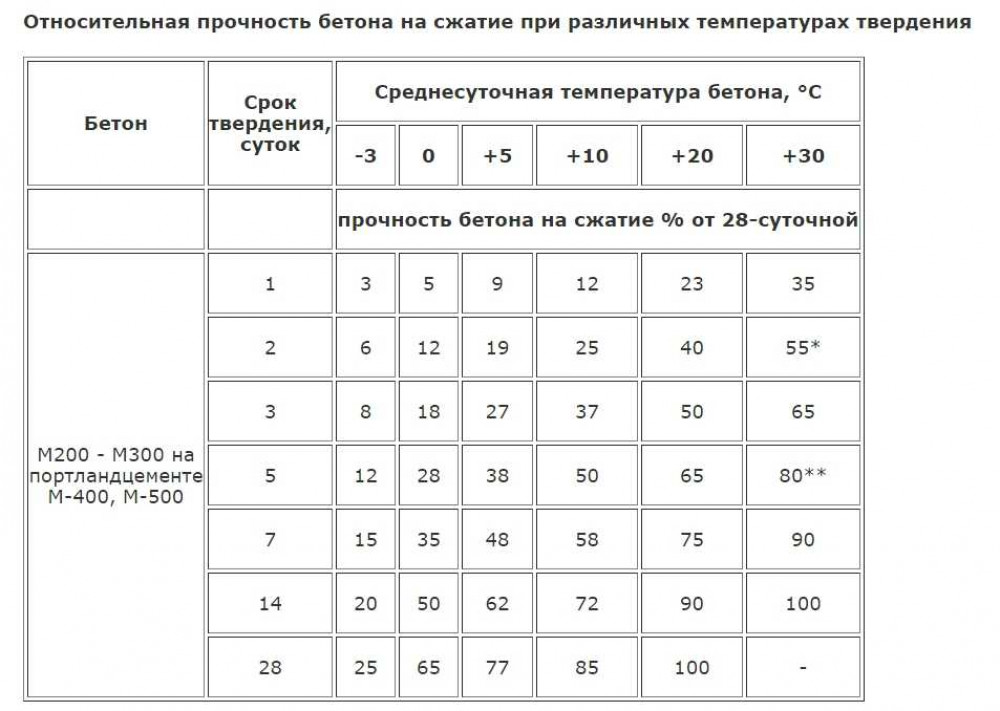

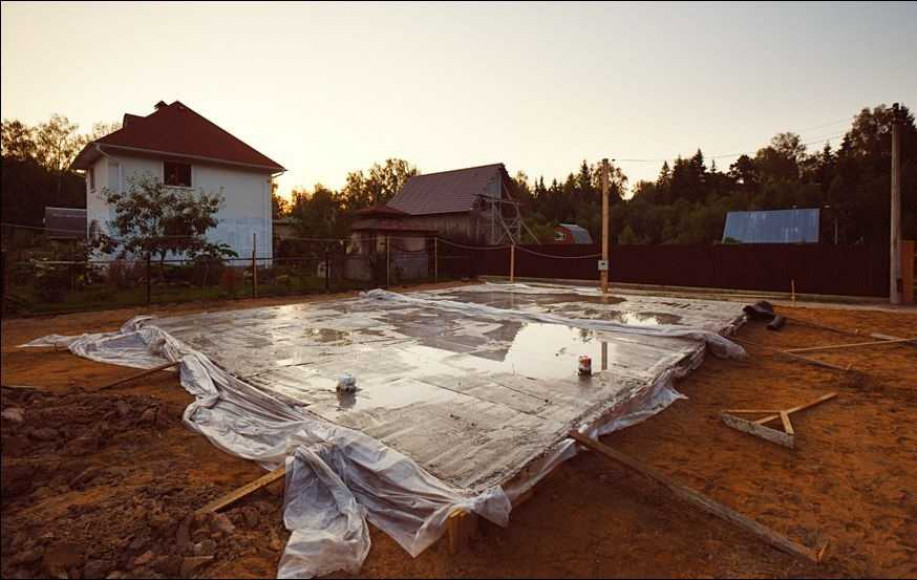

Через 7 дней после заливки бетона, когда его прочность достигает около 70 %, опалубку можно снять, а гидроизоляционный материал завернуть на поверхность фундамента и закрепить. Возводить стены можно будет не раньше через 3-4 недели, поскольку именно за это время фундамент достигнет своей максимальной прочности.
голоса
Рейтинг статьи
Прокладка канализации под фундаментами других типов
Если при заложении оснований из столбчатых опор и свай не удалось заранее заложить канализационный вывод под фундаментом, то производится укладка путём рытья траншей между сваями и столбчатыми опорами. Способы вывести канализационный сток под столбчатыми и свайными основаниями не так сложны.
Посмотрите видео, как производится укладка труб своими руками.
Под канализацию прорывают траншею под ростверком. Через отверстие в ростверке на уровне цоколя производят соединение стояка с остальной веткой канализационного трубопровода.
Когда расстояние между столбчатыми опорами и сваями меньше или равно двум метрам, укладка труб делается посередине между опорами. Трубный ввод, как и весь трубопровод, укладывают на песчаную или гравийную подушку с уклоном 1-2 см на 1 метр длины трубы.
Прокладка сточной коммуникации через плитный фундамент может быть осложнена невозможностью проходки сквозь армированный бетон. В такой ситуации вывод канализации устраивают возле края плиты. На всей длине вывод канализации из строения до отметки ниже глубины промерзания тщательно и надёжно утепляют.
Как сделать отверстие в фундаменте под канализацию своими руками
Канализационная система является одним из основных элементов создания комфортных условий проживания в доме. Но очень часто, не имея опыта в выполнении строительных работ, или при перепланировке дома возникает необходимость монтажа дополнительной канализации. Сделать это весьма непросто в том случае, когда дом уже сдан в эксплуатацию, а канализационное отверстие не предусмотрено. Если собираетесь перенести санузел, установить дополнительную душевую кабинку, изменить местоположение кухонного помещения, то без установки дополнительной канализации попросту не обойтись. Выход из такой ситуации один – пробить канализационное отверстие в уже готовом фундаменте или проложить коммуникационную линию под основанием. Что же лучше и как пробить фундамент под канализацию?
Как прокладывает коммуникации под фундаментом «Архитектурно-строительное производство»?
Каждая система и каждый тип фундамента (ленточный или плитный) имеют свои особенности и нюансы монтажа, однако существуют общие правила прокладки коммуникаций.
Например, стандартная работа по проведению основных инженерных сетей в заглубленном ленточном фундаменте включает несколько этапов:
- Первый этап. Составление инженером чертежа и плана согласно стандартам и нормам;
- Второй этап. После рытья котлована отмечают местоположение всех труб с учетом стенок будущего фундамента;

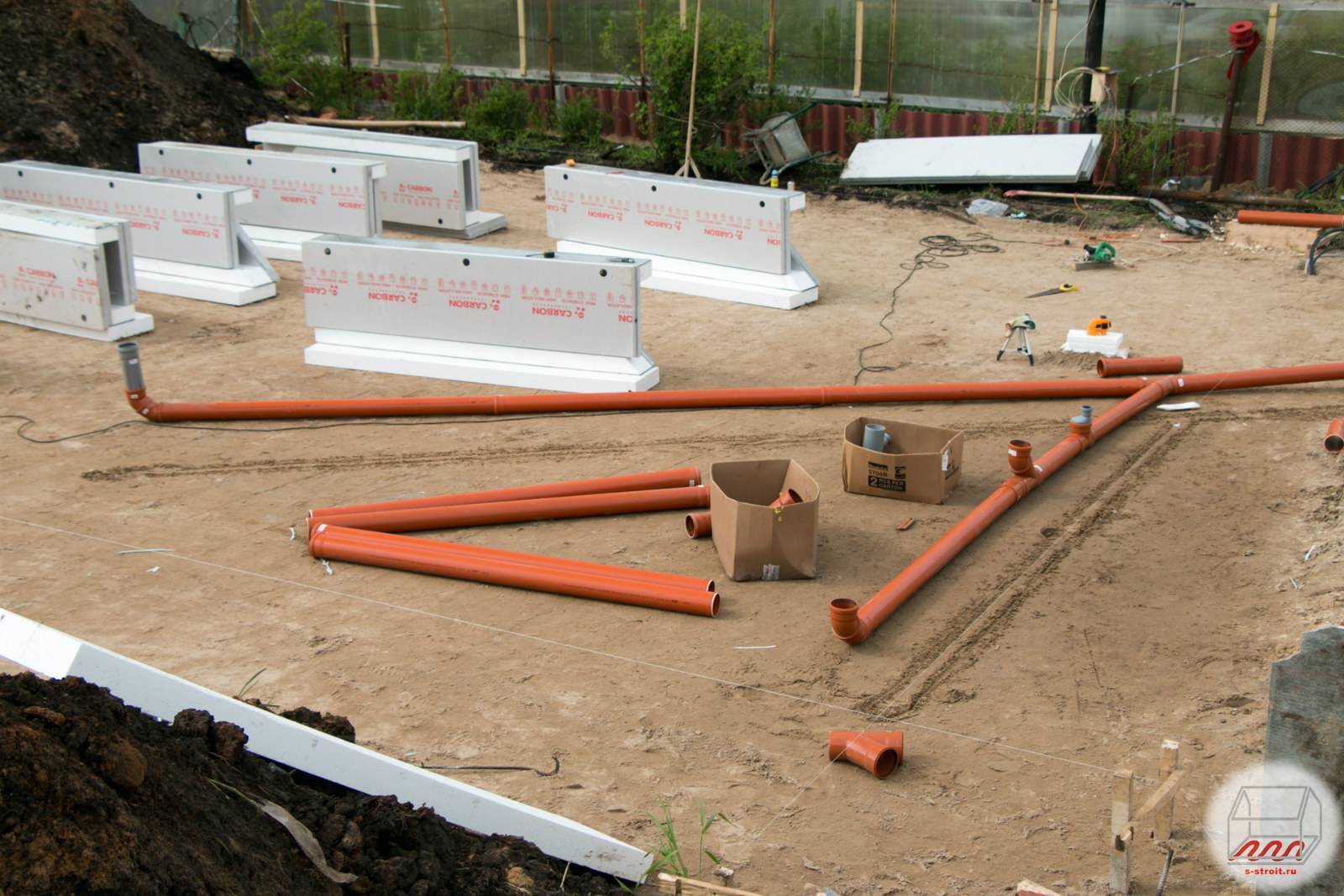

- Третий этап. По намеченной схеме роются траншеи. Затем ставится опалубка, в которой строго по проекту устанавливают специальные гильзы, которые защитят трубы от контакта с бетоном и не дадут трубе погнуться при усадке фундамента.
- Четвертый этап. В траншеи засыпают песок на 15 см, затем прокладывают и соединяют трубы, если есть необходимость, утепляют специальными материалами и сверху засыпают песком. Песок снижает риск смещения коммуникаций от морозного пучения грунта или просадок от нагрузок;
- После этого можно заливать фундамент бетоном.
Стоит отметить, что для ввода электричества используется прокладка гильз из мягких двухслойных гофрированных труб с кондуктором для удобства заведения кабеля. Водопровод также закладывается в гильзе из гофрированной трубы, с заведенной в неё трубы из ПНД необходимого диаметра.
В составе нашей рабочей бригады – только квалифицированные специалисты, которые владеют всем багажом знаний в инженерии и строительстве, имеют необходимый опыт, учитывают все нюансы и условия.
Пошаговая инструкция по устройству плитного фундамента
Подготовка поверхности
Первый делом нужно выполнить разметку по периметру площади и снять плодородный слой грунта. После проведения земельных работ застилается геотекстильный настил. Далее стоит засыпать площадь щебнем и песком для формирования подушки. Песок утрамбовывается слоями по 10 см. Затем укладываются коммуникации. Прокладка коммуникаций в плитном фундаменте схожа с такой же операцией в утепленной шведской плите. Трубы лучше прокладывать в специальных гильзах, которые позволяют проводить ремонт и замену коммуникаций. Некоторые строители дублируют канализационные трубы в плите, чтобы в случае выхода из строя одной трубы пользоваться другой.
Формирование основания
Далее выполняется стяжка из раствора М100 с толщиной порядка 10 см. Поверх нее укладывается гидроизоляция, швы которой пропаиваются горелкой. Гидроизоляция должна быть несколько больше площади будущего фундамента, чтобы затем завернуть настил вверх.
Армирование плитного фундамента
После формирования основания выполняется монтаж арматуры. Как правило, для каркаса плиты нужно вязать двухрядную арматуру из прута толщиной 12-16 мм и размером ячейки порядка 20-30 см. Весь каркас должен быть выше уровня основания не меньше чем на 5 см, для этого под арматуру подкладываются специальные проставки. Это делается для того, чтобы после заливки плиты бетоном, арматура была утоплена внутрь.
Заливка плитного фундамента
После армирования формируется опалубка плитного фундамента. Опалубка такого фундамента является простейшей конструкцией, представляющей собой деревянные щиты, установленные по периметру фундамента. Такая опалубка не потребует больших финансовых вложений по сравнению, например, с опалубкой ленточного фундамента.
После окончания всех подготовительных действий происходит заливка и трамбование бетона. Проще всего для этого использовать миксеры, поскольку такой фундамент требует значительного количества бетона, который должен быть залит одним разом во избежание неровности засыхания и образования трещин.
После заливки, трамбовки и выравнивания, фундаменту дают в течение 4 недель набрать марочную прочность, периодически его увлажняя. Также, для исключения его быстрого засыхания, его накрывают парниковой пленкой. Через 28 дней плитный фундамент будет готов к дальнейшему использованию и строительству.
Отличное видео, иллюстрирующее от А до Я процесс построения плитного фундамента, вы можете посмотреть ниже:
