Инструкция по расчету объема грунта траншеи
Для начала, необходимо заполнить исходные данные онлайн калькулятора в метрах:
L – это длина траншеи, зависит от назначения, например, для устройства фундамента, прокладки коммуникаций (водопровод, канализация, газопровод, силовые или слаботочные кабеля).
A – ширина верхней части траншеи, определяется возможностью работы в траншее работников обустраивающих коммуникации.
При устройстве ленточного фундамента ширину траншеи рекомендуется увеличить на 600 мм больше ширины основания фундамента (для возможности монтажа опалубки, перемещения рабочих).
B – ширина нижняя (дна), поскольку часто траншею роют с откосами, препятствующими осыпанию грунта, то ее размеры вверху и снизу могут отличаться. Разница между шириной верха и дна определяет крутизну откосов.
Если откосы не делаются и ширина постоянна вверху и внизу траншеи – введите одинаковые значения параметров А и В
H – глубина траншеи, зависит от ее целевого назначения, например для ленточного фундамента 0,5-2,5 м, согласно СНиП 3.02.01-87. Для газопровода не менее 0,8 метров до верхней точки трубы с учетом СП 62.13330.2011 (СНиП 42-01-2002), глубина прокладки водопроводных труб регламентируется СНиП 2.04.02-84 (к фактической глубине промерзания грунта необходимо прибавить минимум 0,5 метра). Минимальная глубина заложения канализации для регионов с теплым климатом составляет 0,7-0,8 м, а если зимы суровые – глубже. Для прокладки кабелей, как правило, роются траншеи глубиной порядка 0,7 м.
Стоит отметить, что иногда проще и экономичнее утеплить трубу, применить комбинированный способ устройства фундамента, (т.е. засыпка песчано-гравийной подушки, утепление и организация дренажа) и вырыть неглубокую траншею экономя время, силы и деньги за выемку, укрепление стенок и перемещение грунта.
Также укажите стоимость рытья в Вашем регионе (за 1 кубический метр) и вывоза грунта (тоже за 1 м2) после чего нажмите «Рассчитать».
Расчет объема траншеи с откосами
Калькулятор рассчитает площадь траншеи (пригодится при определении необходимого количества материала для укрепления откосов), объём траншеи даст представление, сколько грунта необходимо вынуть и переместить и подобрать оптимальный способ рытья для получения ожидаемого результата в краткий срок. Если ширина верха и дна траншеи разные, то дополнительно будут рассчитаны объемы: полезный C и откосов D. Если Вы ввели расценки подрядчиков на копку и вывоз грунта, калькулятор выдаст стоимость копания траншеи, цену перемещения грунта и общие затраты на сооружение траншеи, что позволит принять взвешенное решение – обратиться к профессионалам или копать самому.
Траншея под фундамент
Чтобы разработать траншею для фундамента, необходимо определить тип грунта на стройплощадке. Влажные почвы (глина, торфяники) требуют большой глубины – до 1.5 — 2 м. На суглинках и песчаных почвах возможна усадка здания.
Здесь лучше строить негабаритные дома, подкоп которых составит свыше 80 см или уровень промерзания земли + 40 см. Если есть опасность подтопления грунтовыми водами, то лучше сделать окоп бульдозером не только для фундамента, но и дренажа вокруг дома.
Выбор ширины траншеи для фундамента зависит от общей ширины конструкции. Чтобы определить ее правильно, необходимо прибавить размер самого фундамента, опалубки, гидроизоляции, крепления для опалубки, а также плюс по 20 технических сантиметров. Позже, когда бетонная конструкция будет готова, с помощью техники, например, бульдозером, или, используя подручные инструменты, производится обратная засыпка фундамента.
Для решения задач частного строительства применяется одноковшовый экскаватор. Его мощность и трудоемкость смогут справиться с выемкой за один день.
Рытье траншеи под канализацию
Подкоп для канализационных труб роется с учетом места расположения участка. Существует три вида работ по обустройству канализации: придомовые, городские и загородные. Подкоп под водоотвод возле дома делается с учетом тех же правил, что и для траншеи для фундамента. Может использоваться техника от 1.5 до 5 тонн. Чем больший объем грунтовых масс нужно выбрать, тем габаритней техника должна быть.
Если речь идет загородных или домовых участках, требуется уклон для эффективного отвода стоков. Его также подтверждает акт, как в случае с газопроводом. Из-за этой особенности, работы могут вестись на глубине, как в 1 м, так и – 6 м.
Главное, определить слой промерзания почвы, ведь стоки ни в коем случае не должны замерзнуть. Также необходимо учитывать размер трубы. К примеру, для 110-миллиметровой трубы роется подкоп шириной – 0.6 м, глубиной – на 0.05 м больше, чем производиться прокладка трубы.
Документация на обустройство траншеи: акт скрытых работ
Акт скрытых работ выдается для тех случаев, когда невозможно проверить их качество, так как строительно-монтажные работы уже были завершены. Конструкции, которые потом не возможно будет проверить, еще на этапе закладки должны пройти освидетельствование. После чего застройщик получает акт работ. Он нужен при рытье любого типа выемки: траншеи для фундамента или газопровод.
Проводит свидетельствование и выдает акт скрытых работ орган государственного надзора или экспертная комиссия. Если речь идет про газопровод, то осматриваются открытые траншеи, их глубина и соответствие техническим требованиям.
При осмотре фундамента акт включает такие позиции, как: открытый ров, наличие песчаной подушки, устройство фундамента, армированного пояса и т.д.
Почему стоит заказывать земельные услуги у специалистов
Подземные коммуникации применяют во всех регионах страны для устройства и организации фундамента здания, водо- и газопровода, канализации, подводки кабелей различного назначения, парковки, гаража, подвала и т. п.
Ошибочно считать проведение земельных работ низкоквалифицированным делом, с которым легко справится любой физически подготовленный человек с лопатой. Неспециалист легко способен попасть в неприятные ситуации, которые повлекут за собой материальный ущерб и представляют угрозу для жизни или здоровья:
- обвал грунта, в который может попасть землекоп;
- нахождение глубинных пустот, в которые способен угодить работник или оборудование;
- нарушение целостности существующих подземных коммуникаций: электрокабель, газоводопровод и пр.
Опытные специалисты заключают с клиентом договор, в котором с заказчика снимается всякая ответственность за появление подобных рисков. Еще один немаловажный плюс профессионалов – это то, что траншея будет вырыта с учетом проектно-технических требований к коммуникациям. Следовательно, будут соблюдены все необходимые параметры для правильной эксплуатации: уклон, параллельность стенок и поверхностей, оптимальное заглубление и т. д.
https://youtube.com/watch?v=_d8NBr70aYM
Рытье «окопов» для фундамента!
Каждый понимает, что фундамент в доме является ключевой основой. Именно от него зависит долговечность строения. По этой причине к рытью траншеи для фундамента следует подойти серьезно.
Обратите внимание! В некоторых случаях потребуется помощь инженера, который в точности рассчитает требуемую глубину фундамента
Траншея под фундамент
Один из важных факторов, который влияет на определение глубины траншеи, это вид почвы. В некоторых случаях помимо фундамента, потребуется установить столбы-опоры. Поэтому перед покупкой земельного участка, прежде всего, определите характер почвы и рассчитайте, какие вложения потребуются с вашей стороны. Ведь если большая глубина траншей предполагает сильно заглубленный фундамент, то, соответственно, увеличатся расходы на заливку фундамента.
Непосредственно перед началом копания важно хорошо подготовить строительную площадку. Например, в подготовку включается удаление кустарников, деревьев и их корней
Не следует начинать строительство дома, если на территории растет большое дерево, иначе вам придется очень тщательно устранять его корни, которые глубоко уходят в почву.
Нередко можно воспользоваться услугами гидравлического трактора, однако, это не всегда возможно. Все дело в том, что на некоторых участках могут быть достаточно узкие места, куда он никак не подберется. По этой причине идеальным вариантом будет выкапывание траншей вручную при помощи лопаты. Более того, аренда экскаватора обойдется вам дороже, в отличие от ручной работы, даже если вам придется нанять несколько человек. Итак, если планируется выкопать траншею под фундамент небольшого размера, то можно приступать к самостоятельному выполнению работ. Если же предстоит большой объем работ, то лучше воспользоваться услугой специализированной техники.
Приступаем к работе
После всех подготовительных работ следует незамедлительно приступать к основным работам. Итак, на земле отмечаете или прочерчиваете линии будущей траншеи. Обязательно продумайте, куда вы будете скидывать грунт
Если возле траншеи есть какое-то сооружение, то важно убедится в том, что проводимые работы не повредят целостности и крепости строения
Отметьте все необходимые линии
Некоторые полагают, что этот этап работы не так важен, ведь в результате, фундамент видно не будет. Однако это большое заблуждение. Если не пользоваться планом, то это может привести к нарушению геометрии всей конструкции. В процессе рытья в грунте могут встречаться бетонные помехи. В таком случае их следует разбить при помощи отбойного молотка. Особенно таких «артефактов» может быть много, если вы решили сделать пристройку
При сбрасывании земли возле траншеи важно следить за тем, чтобы она обратно не ссыпалась. Возможно, потребуется частично вывезти ее на тачке
Но заранее продумайте, где вы будете использовать образовавшийся грунт, возможно, его можно применить в вашем будущем саду.
Если вы решили использовать тачку для вывоза лишнего грунта, то позаботьтесь об изготовлении мостиков. Для этого можно применять доски.
Обратите внимание! После окончания рабочего дня рекомендуется прикрывать траншею. Это предотвратит случайное падение в нее человека
Проверьте ровность траншеи
Когда траншея готова, то дно должно быть хорошо выровнено. Для этого можно использовать лазерный уровень, который устанавливается на каждый угол траншеи. Все размеры нужно проверить, проведя измерения рулеткой. Если наблюдаются небольшие перепады, то следует еще снять определенный слой грунта.
Если вы решили копать траншею под водопровод, то принцип работы практически аналогичен. Единственное, что вам не придется осуществлять такие уж точные измерения, как в случае с траншеей для фундамента. Работа по выкапыванию траншеи для водопроводной трубы менее трудозатратна.
Обратите внимание! Важно учесть наличие уже проложенных коммуникаций в земле, при этом выбирая максимально короткий путь. Итак, мы рассмотрели с вами основы копания траншеи своими руками. Помните о том, что в некоторых случаях лучше всего воспользоваться услугами экскаватора, ведь эта работа трудоемкая и утомительная
Если же вариантов никаких нет, то придется все делать самостоятельно
Помните о том, что в некоторых случаях лучше всего воспользоваться услугами экскаватора, ведь эта работа трудоемкая и утомительная. Если же вариантов никаких нет, то придется все делать самостоятельно
Итак, мы рассмотрели с вами основы копания траншеи своими руками. Помните о том, что в некоторых случаях лучше всего воспользоваться услугами экскаватора, ведь эта работа трудоемкая и утомительная. Если же вариантов никаких нет, то придется все делать самостоятельно.

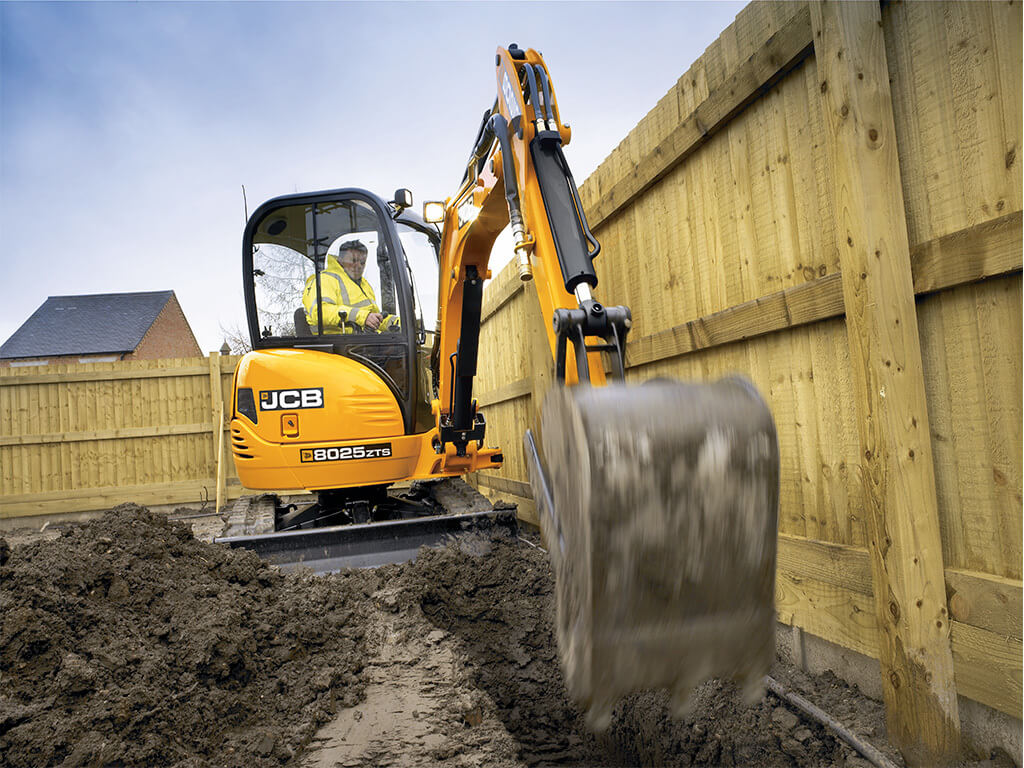

Рытье траншей мини-экскаватором
Малогабаритная спецтехника позволяет механизировать выполнение земляных работ на объектах средней и большой площади. Выкопать траншею мини-экскаватором – эффективное решение на земельных участках, где требуется выемка грунта глубиной до 2,5 м при ширине канала от 0,3 м. Кроме того, применение спецтехники оптимизирует сроки выполнения работы, обеспечивая высокое качество и точность копки, а также возможность быстрой обратной засыпки после установки опалубки, закладки труб или кабелей.
Стоимость копки мини-экскаватором
Цена механизированной копки траншеи зависит от объема работы. Минимальная стоимость составит 20 000 рублей. Она включает 8-часовую рабочую смену экскаватора (12 000 рублей) и его доставку на объект (8 000 рублей). Однако это значительно меньше, чем стоимость копки траншей вручную.
За 8 часов мини-экскаватор выкапывает 60 м3 грунта. Это 150 погонных м траншеи глубиной 1 м и шириной 0,4 м. Таким образом, стоимость 1 м3 разработки земельного участка механизированным способом составляет 300 рублей. Это в 2,5 раза дешевле, чем минимальные расценки землекопов – 800 рублей за 1 м3, которые возрастают в зависимости от погодных условий. При большем объеме работ цена за траншею становится еще ниже: вы оплачиваете доставку один раз, а работать она может в три смены.
Рытье траншей вручную
Самый старый, трудозатратный, долгий по времени и неэффективный способ разработки траншей. Стоимость ручного труда высока, а скорость работ напрямую зависит от состояния грунта. Однако он применяется до сих пор – там, где нет другой возможности сделать узкий прокоп или когда использование техники не оправдано экономически. Но даже в этом случае работы нужно поручать профессионалам, которые знают требования СНиП и РД. Иначе можно повредить инженерные коммуникации, проходящие по участку.
Стоимость копки вручную: цена за 1 м3
| Условия работ | Стоимость |
|---|---|
| При глубине 0,75 м | От 500 руб./м3 |
| В условиях промерзания грунта на 1,5 м | От 1000 руб./м3 |
У ручной разработки траншей есть одно достоинство: он более эффективен при копке по твердым и разнородным грунтам. Кроме того, этот способ позволяет выполнять работу более точно и аккуратно. К недостаткам метода относятся факторы, определяющие цену за погонный метр:
- проектная глубина траншеи;
- характеристики и актуальное состояние почвы;
- время года;
- погодные условия;
- плотность застройки;
- наличие на объекте ранее проложенных коммуникаций;
Все это сказывается на увеличении стоимости работ. Поэтому разработка траншеи вручную – крайняя мера, к которой прибегают при невозможности применения более экономичных решений с применением высокопроизводительной спецтехники.
