Ленточный фундамент для каркасного дома: схема возведения и пошаговая инструкция по монтажу своими руками

Положительные стороны

Конструкция сборного фундамента

Свою популярность сборный ленточный фундамент получил благодаря своим технико-экономическим показателям:

Быстрота и скорость проведения строительных работ по возведению конструкции. После укладки сборных элементов фактически на следующий день можно начинать возведение наружных и внутренних стен здания.
Гарантированное качество большинства применяемого материала, который изготавливают в заводских условиях и имеют сертификат качества готовой продукции.
Доступность технологии возведения по аналогии с кирпичной кладкой, главное правило которой – соблюдение правильности перевязки кладочных рядов.

Шаг №6: Утепление каркасного дома

Вот мы и подобрались к завершающему этапу строительства каркасного дома – его утеплению. Утеплять необходимо все – пол, стены и потолок. Более подробно об утеплении каркасного дома своими руками, Вы сможете прочитать в другой пошаговой инструкции, здесь обсудим только общие моменты.

Вот небольшая инструкция по утеплению каркасного дома своими руками:

Снаружи, поверх листов OSB, натягивается специальная гидроизолирующая мембрана. Какой стороной – должно быть в инструкции к ней.
Изнутри дома, между стоек, укладывается утеплитель, в несколько слоев, в зависимости от требований к дому и толщины стены. Каждый слой укладывается с напуском на стык предыдущего, чтобы избежать мостиков холода.
Утепление пола происходит таким же образом.
Потолок лучше утеплять с чердака, предварительно набив пароизоляционную пленку снизу на потолочные балки и подшив их доской или фанерой.
После укладки утеплителя, необходимо поверх него набить пароизоляционную пленку, она защитит утеплитель от влаги изнутри.
В зависимости от нужд и дальнейших отделочных работ, поверх пленки на стены набивается обшивочный материал – доска или рейки, но чаще всего – листы OSB, поверх которых, в будущем, ведется чистовая отделка.

Как Вы уже увидели, текста получилось очень много. Но, я считаю, здесь подробно были описаны все этапы строительства каркасного дома своими руками, несмотря на то, что некоторые моменты были вынесены в отдельные темы, но это только лишь для Вашего удобства. Я надеюсь на то, что придерживаясь данной пошаговой инструкции, Вы сможете без особого труда и с минимальными затратами обзавестись теплым, уютным и надежным домом.

Плюсы и минусы столбчатого основания

Существует довольно немалый список материалов, с помощью которых можно соорудить фундамент столбчатого типа. Большинство из них имеют положительные характеристики в плане надёжности наряду с невысокой стоимостью. К ним относят железобетонные элементы, кирпич, блоки и трубы из асбестоцемента. Особенно отмечают достоинства столбчатого фундамента из блоков 20×20×40. Это идеальный вариант для сооружения домов каркасного типа:

стоимость материала оптимальная по сравнению с другими вариантами;
есть возможность сокращения привлечения рабочей силы, так как процесс закладки прост и не требует больших трудозатрат.

Фундамент из блоков под каркасную конструкцию Источник ups-stroyproekt.ru Несмотря на преимущества, отмечают и недостатки:

процесс дополнительного утепления имеет большие сложности;
почти невозможно сократить потери тепла.

Виды фундаментов для каркасных домов

Перед тем как определить параметры фундамента, оптимальные для каркасного дома, нужно выбрать тип основания в соответствии с видом почвы участка. Рассмотрим плюсы и минусы каждого.

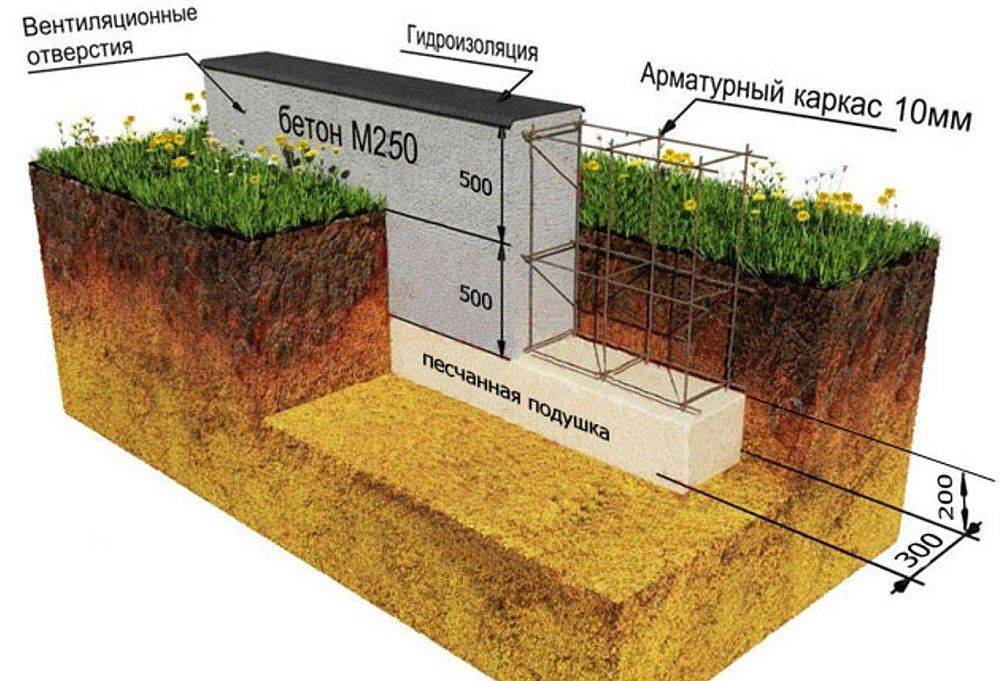

Ленточный фундамент – классика частного домостроения

Ленточный фундамент выдерживает значительные нагрузки, в том числе и на подвижном грунте. Под каркасный дом лучше всего подойдет монолитный или сборный мелкозагрубленный фундамент, имеющий глубину заложения около 0,5 м и возвышающийся над поверхностью земли около 20-30 см.

Недостатком ленточного фундамента считается невозможность перепланировки дома

Поэтому во время проектирования очень важно правильно произвести все расчеты жилого объекта, поскольку потом исправить ничего не получится

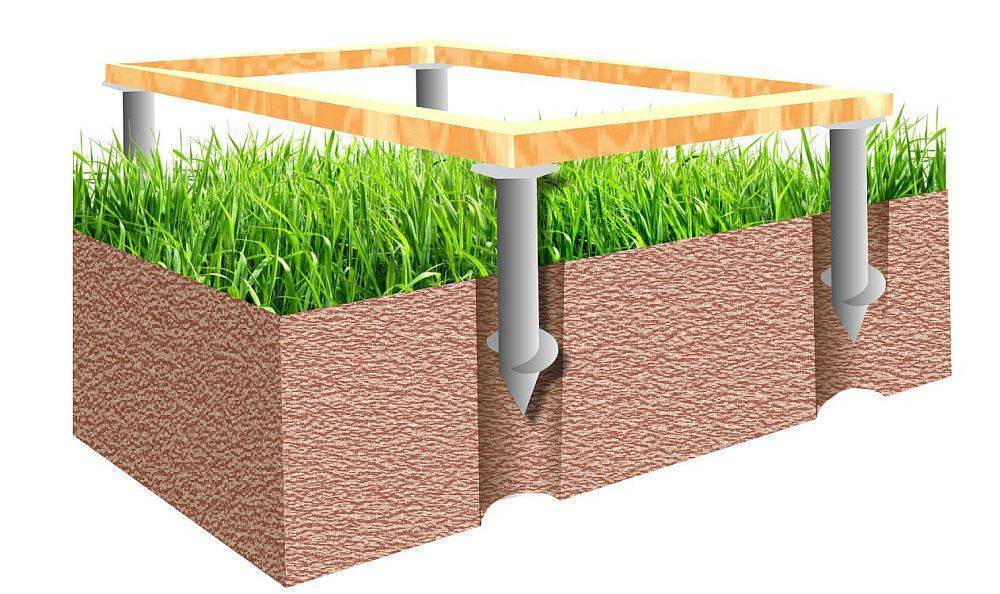

Дом на сваях

Свайно-винтовой фундамент можно применять для любого участка, при этом чаще всего он актуален на сложных почвах. Несмотря на то что сваи располагаются на большую глубину, необходимости в привлечении спецтехники нет, монтаж возможен в любое время года и не требует много времени и финансовых затрат.

Свайная конструкция имеет хорошие показатели несущей способности и при необходимости позволяет проводить ремонтные работы. Сваи устойчивы к воздействию грунтовых вод и промерзанию почвы. Идеальный вариант для небольшого каркасного дома.

Монолитная плита

Плитный фундамент имеет в основе плоскую железобетонную опору. Возводятся основания такого вида на слабых, пучинистых и неоднородных почвах, где содержатся грунтовые воды.

Фундамент надежный, простой в монтаже, устойчив на скользящей почве. Для каркасного дома его применяют очень редко, поскольку он характеризуется дороговизной и необходимостью установки чернового пола.

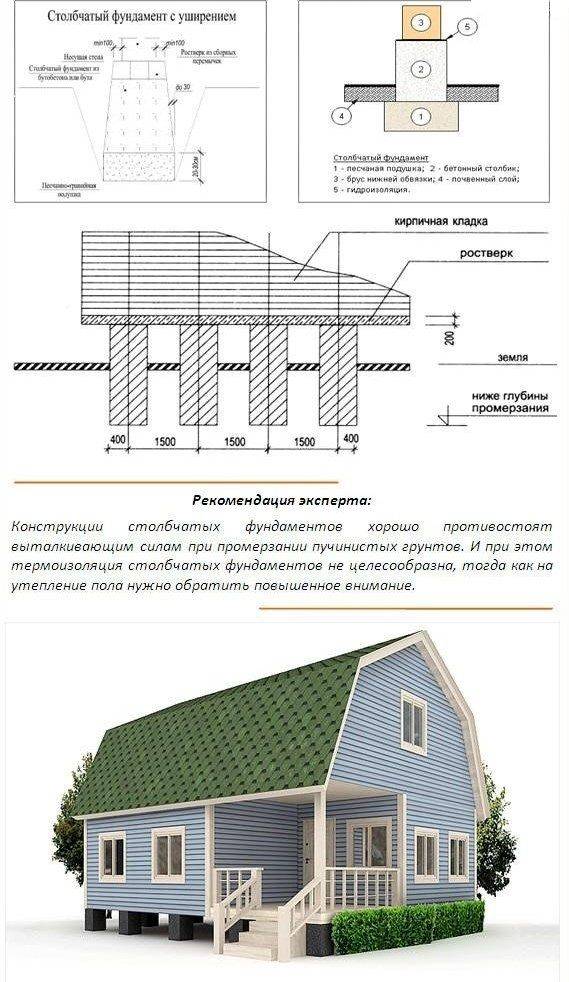

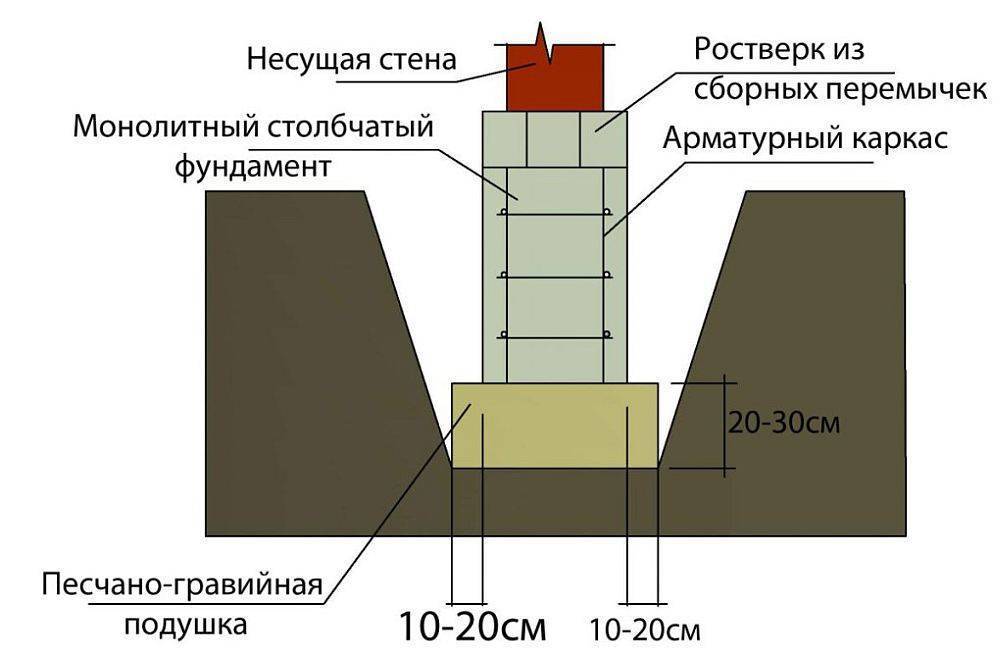

Простой столбчатый фундамент

Столбчатый фундамент состоит из отдельно стоящих столбов из бетона. Верхняя часть конструкции называется оголовком, а нижняя – основанием. Столбики располагаются в местах сосредоточения нагрузки, в частности по периметру каркасного дома и под пересечением стен. Высота их обычно равна высоте пола на первом этаже, то есть около 50-60 см над поверхностью земли.

Пошаговая инструкция и схема монтажа своими руками

Рекомендованы такие стадии сооружения прочного ленточного фундамента, служащего опорой каркасного дома:

Разметка фундамента. После приготовления всех необходимых материалов, рабочего инструмента, требуется выполнить разметку здания, определяя расположение фасадов и стен. Требуется четко понимать, где предстоит заливать фундамент. Одновременно нужно рассчитать его размеры. После выполненного расчета делают разметку на местности очертаний фундамента. Используют для работы колышки с веревкой. Сразу намечают линию, которая больше габаритов несущих стен примерно на 10 см. сразу же контролируют, чтобы углы получились прямыми.
Удобнее это делать лазерным измерителем, хотя многие просто измеряют, а затем сравнивают диагонали. Завершением этой стадии становится копка траншеи на полметра в глубину. Внизу ее засыпают и трамбуют, поливая водой, песчаную подушку.
Гидроизоляция фундамента. Первым делом по боковым плоскостям траншеи нужно уложить гидроизоляцию. Традиционно в ее качестве используют рубероид, хотя у него присутствует существенный недостаток — спустя пару лет материал начинает отслаиваться, поэтому приходится повторять процесс защиты фундамента от влаги. Новые технологии предлагают применять пенетрон, добавляя его непосредственно в смесь бетона. Такой продукт сделает фундамент навсегда непроницаемым для грунтовых вод.
Устройство опалубки. Поверх гидроизоляции монтируют вертикально обрезные пятисантиметровые доски. Их лучше сбивать доски изнутри, направляя гвозди наружу. Между досками нельзя оставлять никаких щелей. Принято для опалубки применять древесину хвойных пород, хотя иногда используют также ольху либо осину. Доски обязаны быть сухими, их максимальная длина — 150 см. Над поверхностью земли опалубка возвышается на треть метра.
Армирование. Внутрь готовой опалубки размещают арматуру, предварительно удалив с нее грязь и ржавчину. Прутки связывают проволокой. Вязать ее удобнее автоматическим пистолетом, хотя подойдут и обыкновенные пассатижи. Примерно 5 см арматурного пояса вверху оставляют без металлического каркаса, чтобы гарантировать полное покрытие бетоном сетки.
Бетонирование. Когда подготовительные работы завершены, внутрь опалубки начинают заливать бетонный раствор. Для его приготовления необходим цемент М300, крупнозернистый песок, щебень и вода. Рекомендовано в замес добавлять пластификаторы, обеспечивающие готовому фундаментному поясу дополнительную прочность. Консистенция бетонной смеси обязана напоминать видом густую сметану — не жиже ее и не суше.

На схеме показаны этапы возведения ленточного фундамента для каркасного дома:

Раствор бетонной смеси готовят в бетономешалке либо приобретают на предприятии. При самостоятельном изготовлении сначала засыпают в агрегат сыпучие материалы, затем вливают воду. Готовый раствор заливают внутрь опалубки, там его разравнивают. Поскольку количество смеси значительное, делают несколько заходов с разрывами между ними максимум в сутки. Требуется постоянно контролировать, как себя ведет неостывший монолит.

В качестве уплотнителя массы применяют вибратор. С его помощью удаляют пузырьки воздуха, предотвращая появления пор в монолите. Когда фундамент схватывается, его накрывают пленкой либо иным водонепроницаемым материалом, чтобы предотвратить развитие трещин.

Застывает смесь примерно двое суток, а вот окончательную прочность фундамент сможет набрать лишь через месяц.

Требования

Когда принято решение возводить ленточный фундамент, желательно предварительно ознакомиться с требованиями к такому виду основания.

В этом вопросе помогут следующие стандарты и нормативы:

строительные действия, необходимые при создании железобетонных оснований, описаны ГОСТ 13580-85;
нормы, касающиеся фундаментов здания, определены СНИП 2.02.01.83;
документ, содержащий нормативы сооружения ограждающих и несущих построек именуется СНИП 3.03.01-87;
все остальные требования по возведению фундаментов присутствуют в документе СНИП 3.02.01-87.

Ленточная фундаментная конструкция

Название «ленточный фундамент» говорит о конфигурации этого вида несущего основания. Фундамент имеет вид непрерывной ленты, расположенной по периметру для опирания наружных и внутренних несущих стен здания. Ленточный вид опорной конструкции может выполняться в виде бетонного монолитного массива или в виде сборных железобетонных или легкобетонных элементов. Так как строительный сезон охватывает короткий весенне-летний период, за который желательно выполнить возведение всего здания, то для сокращения сроков лучшим вариантом будет применение сборного ленточного фундамента.

Пошаговая инструкция по созданию своими руками

Столбчатый фундамент несложен в исполнении. Если следовать инструкции, можно возвести его самостоятельно. Ниже приведена инструкция возведения монолитного столбчатого фундамента.

Подготовка строительной площадки

Первым делом на площадке определяется расположение и ориентация постройки. После этого осуществляется выравнивание пятна застройки.

Далее наносится разметка при помощи арматуры и бичевки. Отметить нужно внешний и внутренний периметр стен, высоту ростверка и столбов, места расположения столбов.

Бурение и гидроизоляция

В местах установки столбов нужно пробурить тоннели нужной глубины. На дно необходимо будет установить опорную плиту, диаметр ямы должен быть в два раза больше диаметра плиты.

Дно ямы утрамбовать. Дальше нужно обустроить песчано-щебневую подушку, с утрамбовкой каждого слоя. Сверху укладывается опорная плита.

Установка опалубки и арматуры

На плиту кладется армирующая сетка. Сверху – вертикальная арматура. Для надземной части столбов подготавливается опалубка.

Заливка бетоном

Все это поэтапно заливается бетоном (не ниже М300) по 30 см. Обязательно железным стержнем бетон на каждом этапе промешивается для уплотнения и удаления пузырьков воздуха.

Монтаж ростверка

Через несколько дней бетон застывает и можно монтировать ростверк – связующую обвязку столбчатых опор. Для легких каркасных строений чаще выполняется из деревянного бруса минимум 100х100 мм.

Монтаж забирки

Забирка – декоративный цоколь, закрывающий пространство до основания здания. Соорудить ее можно из фасадных плит, цокольного сайдинга, бревна, доски или любого штучного стройматериала.

Пошаговая инструкция и схема монтажа своими руками

Рекомендованы такие стадии сооружения прочного ленточного фундамента, служащего опорой каркасного дома:

Разметка фундамента. После приготовления всех необходимых материалов, рабочего инструмента, требуется выполнить разметку здания, определяя расположение фасадов и стен. Требуется четко понимать, где предстоит заливать фундамент. Одновременно нужно рассчитать его размеры. После выполненного расчета делают разметку на местности очертаний фундамента. Используют для работы колышки с веревкой. Сразу намечают линию, которая больше габаритов несущих стен примерно на 10 см. сразу же контролируют, чтобы углы получились прямыми.
Удобнее это делать лазерным измерителем, хотя многие просто измеряют, а затем сравнивают диагонали. Завершением этой стадии становится копка траншеи на полметра в глубину. Внизу ее засыпают и трамбуют, поливая водой, песчаную подушку.
Гидроизоляция фундамента. Первым делом по боковым плоскостям траншеи нужно уложить гидроизоляцию. Традиционно в ее качестве используют рубероид, хотя у него присутствует существенный недостаток — спустя пару лет материал начинает отслаиваться, поэтому приходится повторять процесс защиты фундамента от влаги. Новые технологии предлагают применять пенетрон, добавляя его непосредственно в смесь бетона. Такой продукт сделает фундамент навсегда непроницаемым для грунтовых вод.
Устройство опалубки. Поверх гидроизоляции монтируют вертикально обрезные пятисантиметровые доски. Их лучше сбивать доски изнутри, направляя гвозди наружу. Между досками нельзя оставлять никаких щелей. Принято для опалубки применять древесину хвойных пород, хотя иногда используют также ольху либо осину. Доски обязаны быть сухими, их максимальная длина — 150 см. Над поверхностью земли опалубка возвышается на треть метра.
Армирование. Внутрь готовой опалубки размещают арматуру, предварительно удалив с нее грязь и ржавчину. Прутки связывают проволокой. Вязать ее удобнее автоматическим пистолетом, хотя подойдут и обыкновенные пассатижи. Примерно 5 см арматурного пояса вверху оставляют без металлического каркаса, чтобы гарантировать полное покрытие бетоном сетки.
Бетонирование. Когда подготовительные работы завершены, внутрь опалубки начинают заливать бетонный раствор. Для его приготовления необходим цемент М300, крупнозернистый песок, щебень и вода. Рекомендовано в замес добавлять пластификаторы, обеспечивающие готовому фундаментному поясу дополнительную прочность. Консистенция бетонной смеси обязана напоминать видом густую сметану — не жиже ее и не суше.

На схеме показаны этапы возведения ленточного фундамента для каркасного дома:

Изготовление опалубки

Любой фундамент под дом, даже каркасный, строится с использованием опалубки. Для изготовления опалубки под дом из щитовой панели понадобятся следующие материалы:

обрезная брусовая доска (можно использовать или II, или III сорт, или оба сорта), длина у доски может колебаться от 3-4 до 6 метров, её толщина должна находиться в диапазоне от 2 до 2,5 сантиметров;
деревянные бруски с сечением 5х5 сантиметров;
гвозди с длиной забивного ствола в 7 и 8 сантиметров.

Подготовка и возведение каркаса жёсткости под будущий фундамент для дома из щитовой панели:

Когда работы по подготовке строительной площадки завершены, на дно траншеи необходимо уложить бут. Бут – это своеобразная подушка под основание будущего строения. В него могут входить битый шифер, камни, бой кирпича. Заполнить бутом траншею необходимо примерно на 1/3 от её глубины;
Поверхность с бутом засыпается слоем песка (слой должен иметь толщину примерно 20 сантиметров), песок должен быть обильно полит водой;
Процедуру с водой необходимо повторить 3-5 раз, пока не станет видно, что уровень песка из-за воды не меняется (это будет означать, что всё пространство между бутом заполнено водой – как раз это нам и требуется);
После обозначенных выше процедур необходимо приступать к обустройству каркаса жёсткости будущего основания. Для его создания можно использовать обрезки старых труб, металлические уголки, швеллеры. Каркас, к слову сказать, может быть и сварным, однако допускается крепление различных его частей с помощью хомутов, проволоки и других крепёжных элементов.

Что касается описываемого ленточного основания, то в данном случае строительство опалубки будет всегда начинаться с возведения направляющих досок. Обязательно нужно проверить, нет ли на досках каких-либо щелей, дыр.

Схема устройства ленточного фундамента для щитового дома

Если получается так, что высота опалубки превышает 2 метра, то вместо обыкновенных досок лучше использовать щитовые материалы (к примеру, можно взять листы фанеры, толщина которых должна составлять не менее 1 сантиметра).

Кстати, специалисты рекомендуют при возведении щитовых домов использовать именно несъёмную опалубку, так как она существенно уменьшает теплопотери. При изготовлении опалубки обязательно надо устанавливать подпорки, хотя некоторые строители этого не делают. Почему?

Дело в том что при помощи подпорок опалубка будет ровнее, а значит, что и фундамент будет впоследствии идеально ровным. Опалубка – это форма для заливки основания, так что если она будет в идеальном состоянии – и основание дома потом будет таким же. И наоборот.

Миф 3. Все каркасные дома строят по одной технологии

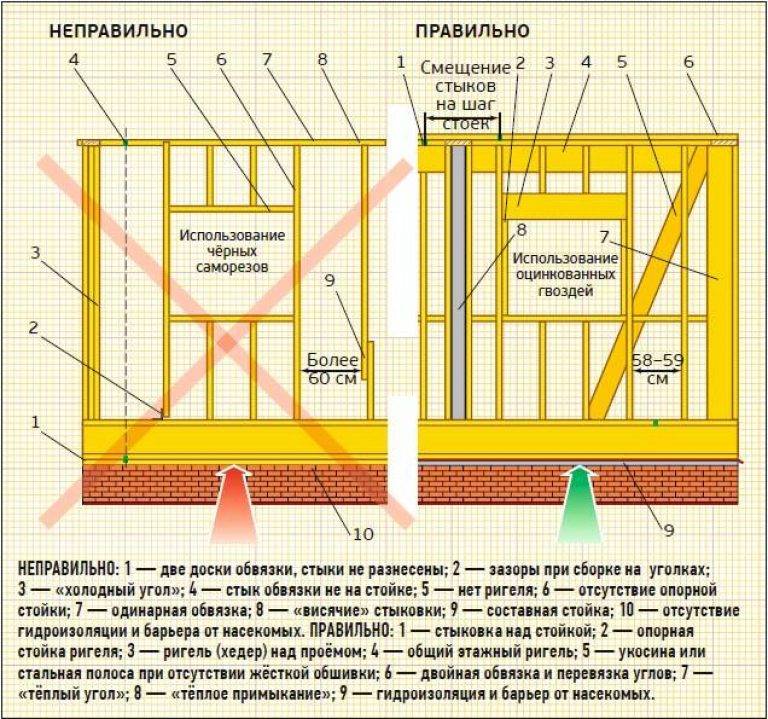

Принципиальная схема стены у всех каркасных домов действительно одинаковая: между стойками каркаса находится утеплитель, защищенный с внутренней стороны пароизоляционной пленкой, с наружной — гидроизоляционной супердиффузной (пропускающей пар) мембраной. С обеих сторон каркас и утеплитель защищены жесткой обшивкой, различным листовым материалом: ориентированно-стружечными плитами (ОСП, OSB), цементно-стружечными плитами (ЦСП), водостойкой фанерой, гипсокартонными листами (ГКЛ). Подобным образом устроены и перекрытия.

Однако у разных типов строений есть существенные отличия в способах возведения, материалах и нюансах конструкции. Каркасные дома являются сборными, поскольку их монтируют из заранее изготовленных конструкций, комплект которых привозят на стройплощадку. Производство конструкций обязательно должно быть заводское — такой подход обеспечит точность размеров и комплектность элементов. При этом технология сборки дома может быть различной:

сборка на стройплощадке

На заранее подготовленный фундамент устанавливают каркас стен, обшивают его, заполняют утеплителем, защищают изоляцией. Таким же образом из заготовленных элементов собирают перекрытия, крышу, затем устанавливают окна, двери и т. д. Время сборки на стройплощадке — 3-12 недель. Работа требует тщательности и неукоснительного соблюдения требований монтажа — проконтролировать это неспециалисту сложно.

Строителство каркасного дома из готовых панелей

заводская сборка (каркасно-щитовые дома)

Сборку стен и перекрытий дома производят еще в заводских условиях на специальных технологических линиях, и на стройплощадку привозят уже готовые панели для дома. Они бывают разной степени готовности: от собранной каркасной конструкции до полностью готовых панелей стен (со вставленными окнами и встроенными инженерными коммуникациями), многослойных плит перекрытий и даже крыши. Сборные элементы должны соответствовать проектным размерам с точностью до миллиметра, и на стройплощадке их лишь скрепляют между собой.

Коробку возводят в течение 3-7 дней в зависимости от сложности проекта. В большой степени качество строения зависит от заводской работы. Поэтому компания, поставляющая сборные конструкции, должна иметь безупречную репутацию: тогда надежным будет и здание. Собирать дом должна специально обученная бригада. Однако комплект вместе с подробной инструкцией могут поставлять заказчику для самостоятельной сборки. Такая практика встречается как в зарубежном, так и в отечественном каркасном строительстве. Дома различают по материалу каркаса:

Деревянный каркас

Делают из доски, цельного или клееного бруса (который является самым прочным, качественным и дорогим), а также деревянной двутавровой балки (дерево + ОСП + дерево). Стандартное сечение стойки — 50 х 150 мм. От качества дерева зависит долговечность и прочность дома. Главное требование — влажность пиломатериалов должна быть не выше 18%. Дома с деревянным каркасом наиболее распространены.

Металлический каркас

Выполняют из профилей различной конфигурации, собранных на болтах. Они должны иметь антикоррозийное покрытие (быть оцинкованными или окрашенными). Металлический каркас позволяет устраивать большие пролеты перекрытий и проемы в стенах (в этом с ним может сравниться только каркас из клееного бруса).

Строительство каркасного дома из металлического каркаса

Другие различия между каркасными домами состоят в особенностях конструкции стены. Различными могут быть материалы, толщины и количество слоев утеплителя, обшивки, паро- и гидроизоляции, конструкции перекрытий (по балкам, фермам или панелям). Таким образом, обобщенное название «канадские дома», не описывает всего многообразия каркасных строений.

Можно выделить такие их типы:

дома с деревянным каркасом и утеплителем из базальтовой ваты и толщиной стены 18-25 см (каркасные и каркасно-щитовые);
дома с металлическим каркасом, утеплителем из базальтовой ваты и толщиной стены 18-25 см (каркасные);
каркасно-щитовые дома с утеплителем из пенополистирола и толщиной стены 12-25 см;
дома премиум-класса с каркасом из клееного бруса, несколькими слоями утеплителя и толщиной стены до 35-40 см.

Резюме: каркасные дома отличаются конструкцией, технологией сборки и теплотехническими свойствами.

Особенности разводки инженерных коммуникаций при строительстве каркасных деревянных домов

Деревянные каркасные дома удобны тем, что все коммуникации, будь то электропроводка или канализация, легко прячутся под обшивкой стен, перегородок, под полом и даже в потолке. Единственное, о чём следует упомянуть, – продумать всё следует ещё в начале строительства на этапе фундамента и монтировать параллельно с возведением и отделкой дома. К примеру, канализационную систему следует монтировать ещё до чернового пола, водопроводные трубы – при утеплении стен (как и электромонтаж). В итоге все коммуникации будут скрыты, снаружи могут остаться только выводы для подключения воды и электричества.

Все коммуникации в каркасном доме прячутся под потолок, в стены, под пол

Интересные варианты каркасных домов

Каркасные строения долговечные, тёплые. У них ровные стены, легко возводятся. Главное, чтобы были правильно выполнены все расчёты. Широк выбор прекрасных проектов для такого строительства.

«Дом с мансардой»

Метраж его 118 квадратных метров. Первый этаж занимают кухня и гостиная, из которой есть выход на довольно большую террасу. Ещё на этом этаже есть холл и совмещенный санузел.

На втором этаже расположены две спальни, из одной можно выйти на балкон, находящийся над террасой. Также есть санузел.

«Семейный»

Дом площадью 308 м2 предназначен для большой семьи. На первом этаже просторная гостиная и просторная кухня, а также есть спальня, баня и зона отдыха.

Предусмотрен туалет, душевая и ванная комнаты. Из ванной есть выход на террасу. Всего на этаже четыре двери, позволяющие выйти на улицу.

Второй этаж – три спальни, две из которых имеют двери на совместный балкон. Просторный холл, санузел, кладовая и рабочий кабинет.

«Дом с камином»

Квадратура одноэтажного дома 65 квадратных метров. Из кухни – гостиной с камином есть выход на террасу с навесом, на которой есть печь. Три спальни и санузел, соединённый с ванной.

Постройка каркасного дома – дело непростое. Но если всё выполнять по памятке и аккуратно, то у вас будет комфортный и красивый жилой дом, выполненный своими руками.

Материалы покупайте прочные, хорошего качества. Они прослужат вам много лет.

Мелкозаглубленный ленточный фундамент на сваях

МЗЛФ на сваях рекомендуется строить в тех случаях, когда нет уверенности в однородности и прочности несущего грунта. Такая конструкция лишена недостатков мелкозаглубленного ленточного фундамента.

Основную часть нагрузки от здания – 85 % – воспринимают железобетонные буронабивные или металлические винтовые сваи, опирающиеся на грунт ниже уровня промерзания на 20-30 см. Ростверк выполняют в виде МЗЛФ, соединяющего между собой опоры. Он равномерно передает усилия на подземные анкеры и поверхность земли через подошву.

Такой вариант более устойчив, имеет высокую жесткость, надежен при неплотных подстилающих грунтах.

Шаг 4: Перекрытие

Устройство перекрытия каркасного дома похоже на монтаж пола. К верхней обвязке крепят балки из поставленной на ребро доски, деревянного двутавра, бруса или кругляка, обрезанного с двух сторон.

Сечение дощатых конструкций выбирают из расчета 1/20-1/25 ширины пролета. Например, помещение 6х4 м перекрывают несущими балками высотой 400см/20=20 см.

Шаг установки — 60-80 см, брус можно укладывать с расстояниями до 1 м. Желательно при монтаже соединять балки перекрытия и стойки каркаса в единый плоский элемент. Это придаст дополнительную жесткость конструкции.

Элементы монтируют на кронштейнах встык к обвязке или укладывают сверху и крепят к лобовой доске, поставленной на ребро.

Крепление балок кронштейнами.

Последовательность работ:

Устанавливают по периметру дома лобовую доску 50х200 мм.
Укладывают вдоль длинной стены среднюю балку сечением 50х200 мм.
Монтируют лаги с шагом 58 см, закрепляя их торцами к лобовой доске и средней балке.
Все узлы дополнительно простреливают гвоздезабивным пистолетом или прибивают гвозди вручную молотком.

Если ширина пролета больше 6 м, используют клееный брус. Он состоит из тонких деревянных ламелей и значительно лучше сопротивляется изгибу, чем цельнодеревянные конструкции.

Шаг 5: Стропильная система и кровельный материал

Стропильную систему каркасного дома монтируют в несколько этапов:

Устанавливают крайние опоры под конек и стропила, в которых заранее выбраны пазы для опирания на лобовую доску.
Монтируют средние коньковые стойки по шнуру, натянутому между крайними элементами. Крепят временными укосинами.
На стойки укладывают коньковый брус 50х200 мм. Стыкуют над опорами, чтобы ослабленное сечение не воспринимало изгибающих нагрузок.
Размечают места крепления стропильных ног.
Нарезанные по шаблону стропила монтируют с опиранием на коньковый брус и мауэрлат.
Усиливают систему, устанавливая опору под каждую наклонную балку и ветровые ригели под две соседние стропильные ноги.
Прикручивают к низу стропил карнизные планки.
Расстилают гидроизоляцию из плотной пленки параллельно свесу, начиная снизу вверх. Стыкуют внахлест на 7-10 см, закрепляют строительным степлером с провисом 20 мм между стропилами.
Монтируют бруски контробрешетки сечением 40х50 мм, по ним — доски обрешетки 25х100 мм с шагом 25-30 см в соответствии с длиной волны профиля металлочерепицы. Прибивают все деревянные элементы гвоздями.

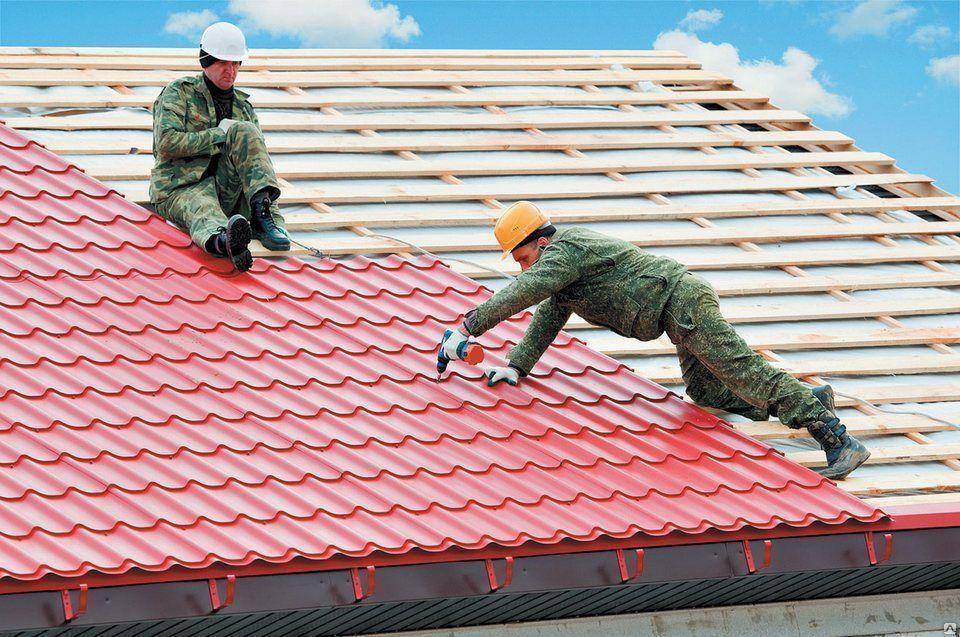

Приступают к монтажу водосточной системы и кровельного материала — металлочерепицы:

К карнизной планке крепят крюки для желобов водостока с уклоном в сторону водосборных труб.
Укладывают первые четыре листа черепицы без закрепления. Выравнивают по торцу и краю карниза, прикручивают саморезами в расчете от 8-9 штук на 2 м². Метизы крепят в нижнюю часть волны, применяя уплотняющие прокладки из резины или полипропилена.
Устанавливают коньковые элементы и ветровые планки.
