Металлочерепица — от компании Металл Профиль, классификация, применение и монтаж

Характеристики видов покрытий

Наименование	Agneta (АГД)	Granite CLOUDY (КЛМА)	Пласти- зол (ПЛ)
Вид поверхности	гладкая	гладкая матовая	тиснение
Толщина покрытия лицевой стороны, мкм	30/25*	35**	200**
Блеск, %	80	5	20-40
Максимальная температура эксплуатации, С0	140	80	60
Цветостойкость	отл.	отл.	хор.
Устойчивость к механическим повреждениям	отл.	хор.	отл.
Корозионная стойкость	отл.	хор.	отл.
Срок гарантии, лет	25	10	10

Наименование	PVDF Matt (ПВMП)	VikingMP (ВИК)	PURETAN (ПУР)	Полиэстер (ПЭ)
Вид поверхности	гладкая	структурная матовая	гладкая	гладкая
Толщина покрытия лицевой стороны, мкм	27**	30**	35**	25**
Блеск, %	4	< 5	25-30	30-40
Максимальная температура эксплуатации, С0	110	100	100	80
Цветостойкость	отл.	хор.	отл.	хор.
Устойчивость к механическим повреждениям	хор.	хор.	отл.	удовл.
Корозионная стойкость	хор.	хор.	отл.	удовл.
Срок гарантии, лет	10	3	до 12	1(10****)

* Толщина покрытия лицевой стороны / толщина покрытия обратной стороны ** Толщина покрытия со слоем грунта *** Уникальная совместная гарантия Tata Steel и Металл Профиль **** Для NormanMP

Анализ состава кровельных материалов

Состав листа металлочерепицы

Что собой являет металлочерепица? В ее основе лежит стальной прокатный лист толщиной в 0.5 мм. Известно, что металл и раньше применялся для защиты кровли, однако довольно серьезными недостатками при этом являлись подверженность к коррозии, деформации при перепадах температур, накопление статистического напряжения и слишком хорошая проводимость тепла и звука.

Металлочерепица была разработана с учетом этих недостатков. Стальной оцинкованный лист покрыли одним из полимерных материалов – это значительно продлило срок службы, сделало материал устойчивым к перепадам температур и коррозии, а также позволило достичь отменных звукоизоляционных характеристик. Наружный слой полимера выполняет защитные функции, тыльная сторона покрыта защитным лаком – многослойность строения позволяет использовать металлочерепицу во всех климатических зонах.

Говоря о металлопрофиле (профнастиле), отметим, что этот вид кровли изготавливается из такой же стали, что и металлочерепица. Оцинкованный стальной лист толщиной примерно в 0.4-0.7 мм покрывают цинком или сплавом цинка и алюминия, после чего эти листы подвергаются обработке грунтом и покрываются защитным полимером. Цветовая гамма покрытий очень широка, что позволяет потребителю подобрать подходящий для него вариант.

Разнообразие цветовой гаммы металлопрофиля

Итак, проанализировав изготовление кровельных материалов металлопрофиль — металлочерепица, можно смело сказать: материалы идентичны по методу их изготовления и защитным покрытиям, то есть, имеют одинаковые технические характеристики.

Срок службы кровельных материалов и их эксплуатация

Металлочерепица – профиль для кровли крыши из металлочерепицы, имитирующий натуральную керамическую черепицу – имеет срок службы, который составляет около 30 лет. Но, судя по имеющемуся опыту использования этого кровельного материала, возможно, лет через 10-15 понадобиться небольшой косметический ремонт – замена отдельных частей, прочее.

Кроме того, при выполнении каких-либо работ на крыше (например, гидроизоляция дымохода), всегда есть риск повреждений. И хотя металлочерепица считается довольно прочным материалом, следует этот факт учитывать. А повреждения при необходимости можно легко заменить или покрасить.

У металлопрофиля по долговечности конкурентов среди кровельных материалов нет. На сам материал производители дают гарантию не меньше 5 лет. Высококачественная оцинкованная сталь и современное гибочное оборудование не повреждает оцинковку и полимерное покрытие, поэтому срок службы профнастила может превысить 50 лет!

В отличие от металлочерепицы, профнастил можно легко монтировать на скат с углом наклона до 8 градусов.

Монтаж профиля – учитываем угол ската крыши

Итак, какому из кровельных материалов отдать предпочтение? Металлопрофиль или металлочерепица: что лучше? Оба материала имеют отличные показатели. И выбирать придется, скорее всего, исходя из эстетических соображений и финансовых возможностей.

Ведь крыша из металлочерепицы обойдется вам дороже, но и вид будет иметь лучше. С другой стороны, если вы не эстет, а цените надежность и долговечность – смело выбирайте профнастил, он же вам обойдется к тому же и дешевле.

Толщина металлочерепицы

Толщина металлочерепицы — достаточно важный параметр, являющийся одной из составляющих качества и показывающий, насколько устойчив материал к нежелательным деформациям.

Сталь, используемая для производства профиля, должна быть не тоньше 0,45 мм — только тогда будет гарантирована прочность будущей кровли. Металлочерепица нужной толщинылегко монтируется, так как лист прекрасно держит форму.

Если металлопрофиль имеет толщину менее 0,4 мм, а при производстве был нарушен технологический процесс, во время укладки листы могут в местах изгиба достичь критической точки деформации.

При выборе металлочерепицы на такие параметры мало кто обращает внимание, но во время монтажа или немного позже они дадут о себе знать. По крыше из такого материала невозможно будет ходить, а в точках крепления возникнут вмятины

Это в свою очередь станет причиной скопления воды и коррозии металла.

Во время приобретения материала обязательно потребуйте у менеджера или продавца документ, подтверждающий качество продукции, а также его технические характеристики. Ведь на глаз будет довольно сложно определить толщину металлического профиля. Тем более что каждый дополнительный миллиметр добавляет 5 лет к периоду эксплуатации кровли. Достоверную толщину металлопрофиля можно определить лишь при наличии микрометра.

№5. Тип полимерного покрытия

Полимерное покрытие выполняет дополнительную защитную функцию. Слой должен быть равномерным по всей поверхности листа, иначе со временем металлочерепица под воздействием солнечных лучей будет выцветать пятнами. Для нанесения декоративно-защитного слоя могут использоваться разные полимеры, которые отличаются по устойчивости, прочности и другим эксплуатационным качествам, а также по стоимости.

При производстве металлочерепицы чаще всего используются такие типы полимерного покрытия:

• глянцевый полиэстер, или полиэфирная эмаль – самое дешевое покрытие. Обладает высокой пластичностью, устойчивостью к ультрафиолетовым лучам, коррозионной стойкостью, может использоваться в любых климатических зонах. Такое полимерное покрытие очень нежное, его легко повредить при транспортировке и монтаже, поэтому в идеале царапины после проведения всех работ лучше закрасить специальной краской. Толщина полимерного слоя обычно составляет 25 мкм, но есть изделия, где этот параметр достигает лишь 18-20 мкм – такая металлочерепица не подходит для использования в качестве кровельного материала, может применяться разве что внутри помещения;
• матовый полиэстер. От глянцевого аналога отличается не только более благородной матовой поверхностью, но и улучшенными эксплуатационными качествами. Покрытие наносится толщиной 35 мкм, отличается высокой пластичностью, повышенной устойчивостью к воздействию ультрафиолетовых лучей, а также стойкостью к механическим повреждениям;
• пластизол – более дорогое и прочное покрытие на основе поливинилхлорида и пластификаторов. Наносится толщиной в 200 мкм, за счет чего обеспечивается повышенная устойчивость к повреждениям и возможность создавать на слое полимера текстурный рисунок с имитацией кожи, березовой коры и других материалов. Металлочерепицу с таким покрытием сложно поцарапать, ей присуща долговечность и высокая цветовая стойкость. Главный минус материала – слабая устойчивость к высоким температурам, поэтому в условиях жаркого климата использовать его не рекомендуется;
• пурал. Покрытие может быть матовым и глянцевым, производится на основе полиуретана, наносится слоем толщиной в 50 мкм. Обладает самой высокой устойчивостью к выцветанию, может похвастаться износостойкостью, высокой прочностью, устойчивостью к агрессивным средам и механическим повреждениям, легко переносит скачки температур, может использоваться в любых климатических условиях и даже в районах с высокой влажностью и соленым воздухом. Минус – цена. Металлочерепица с пуралом обойдется дороже, чем с любым другим покрытием;
• поливинилфторидовое покрытие наносится толщиной 25-30 мкм, состоит из акрила и винилиденфторида. Обладает глянцевой поверхностью, устойчивостью против агрессивных сред и ультрафиолетовых лучей.

Есть и другие типы покрытий, которые используются гораздо реже:

• Prisma – покрытие на основе полиуретана и сплава алюминия и цинка, разработано на английском заводе Corus. Обладает повышенной устойчивостью к механическим повреждениям и коррозии. На такое покрытие дается гарантия на 15 лет;
• TerraPLEGEL – многослойное защитное покрытие, состоит из двух слоев полимера, кварцевого песка и слоя полиэстера. Использование песка позволяет добиться высочайшей прочности. Шероховатая поверхность покрытия достаточно точно имитирует натуральную черепицу;
• Solano обладает текстурой с точечным теснением. Слой полимера толщиной 200 мкм позволяет надежно защищать металлочерепицу от коррозии и механических повреждений. Гарантия на такое покрытие 50 лет.

Технология укладки металлочерепицы: устройство, схемы

Схематичная нумерация элементов. 1 – пароизоляция; 2 – утеплитель; 3 – стропила; 4 – промежуточная планка; 5 – контробрешетка; 6 – гидроизоляция; 7 – металлочерепица; 8 – кровельный саморез; 9 – конек; 10 – карнизная планка; 11 – обрешетка; 12 – ветровая планка; 15 – ветровая доска; 16 – карнизная доска; 17 – крюк для желоба; 19 – потолок; 21 – вентиляционная решетка; 22 – начальная обрешетка.Фото: 20 – ендовая доска.Фото: 13 – верхняя и нижняя ендова (14 – разжелобок).Схема крепления кровельного элемента: 18 – коньковая доска.

Правильно будет металлочерепицу монтировать, передвигаясь по крыше в мягкой обуви и стараясь наступать на участки с обрешеткой, в прогиб волны. Резкие, неаккуратные движения приведут к деформации металла, вмятинам.

Основной элемент для крепежа металлочерепицы – саморезы. К торцевым доскам крепить элементы лучше саморезами 19 мм. Их вкручивают в каждую волну с расчетом, что снизу идет обрешетка. Вкручивать нужно вплотную, но не передавить. Фиксация листов происходит в шахматном порядке. В местах нахлестов листов саморез загоняется под небольшим углом. Тогда элементы будут плотно прилегать друг к другу.

Брать нужно только с резиновой прокладкой, чтобы в место крепежа не проникла влага.

Фото: схема укладки листом металлочерепицы в зависимости от вида крыши

Любой тип металлочерепицы имеет специальную канавку, куда дождь или талая вода попадают и свободно стекают вниз

Эту канавку важно правильно перекрыть следующим листом. Стлать листы лучше с небольшим поворотом до 2 мм против часовой стрелки

Но смещение не нужно делать большим. На карнизе длиной в 10 м сдвиг должен быть до 3 см.

Начинать класть нужно с первого листа по направлению влево или вправо – кому как удобнее.

Схематичное устройство «кровельного пирога»

Строители часто практикуют вариант, когда из 4 листов собирают один блок, соединяя между собой элементы короткими саморезами. К обрешетке готовый блок фиксируется одним винтом. При этом блок можно делать наклонным или наоборот выравнивать его по нужному уровню, направлению.

Однорядная последовательность укладки металлочерепицы выглядит следующим образом:

1. Укладывается первый лист, выравнивается по уровню карниза, ската, фиксируется одним саморезом.
2. Дальше нужно установить второй лист относительно уровня первого, зафиксировать второй лист к первому саморезами.
3. Так лучше сразу собрать три или четыре листа. Готовый блок выравнивается по отметке карниза, фиксируется к обрешетке.
4. Последний лист крепить к обрешетке не нужно, поскольку к нему будет фиксироваться следующий лист.

Сборка в блоки существенно ускоряет процесс монтажа, экономя время и силы.

При укладке в несколько рядов начинать стоит с двух листов от конька кровли. Листы соединяются между собой. Слева от первого листа монтируется третий. Над ним крепится четвертый лист. Вверху нахлеста листы фиксируются короткими саморезами. Полученный блок выравнивается по уровню конька и фиксируется окончательно.

Гарантия производителя

Срок действия гарантии зависит от вида полимерного покрытия, типа изделия и климатических особенностей местности (применяется территориальное зонирование, основным критерием которого является степень удаленности от берега моря).

	Гарантийный срок (лет)
Внешний вид	Технические характеристики
Вид покрытия/изделия	Внутренняя зона (более 3 км от берега моря)	Внутренняя зона (более 3 км от берега моря)	Приморская зона (менее 3 км от берега моря)
Solano e30	25	50	15
GraniteHDX	20	35	10
Velur	10	20	5
Colority Print	10	20	5
dp	10	20	5
Полиэстер	10	20	5
Цинк GL	–	5	2
Водосточная система Granite	10	25	10
Водосточная система Aluzinc	10	25	10

С условиями предоставления фирменной гарантии на металлочерепицу Гранд Лайн можно ознакомиться при покупке в офисах продаж компании Строймет (подробная информация содержится в гарантийных талонах).

• Монтаж фасадных панелей Нордсайд
• Монтаж сайдинга Нордсайд
• Пленка Tyvek
• Инструкции по монтажу металлочерепицы
• Битумная черепица Tegola
• Альбом Тегола
• Битумная черепица Ruflex
• Гибкая черепица Shinglas
• Гонтовая кровля Kerabit
• Профнастил
• Профнастил Grand Line
• Системы водостока Siba
• Системы водостока Scala
• Система водоотвода Gidrolica
• Чердачные лестницы Fakro
• Вентиляция Vilpe
• Вентиляция Ridge Master
• Вентиляция Tegola
• Сайдинг Docke
• Сайдинг Mitten
• Сайдинг Kaycan
• Сайдинг Grand Line
• Металлосайдинг Grand Line

Главная > Инструкции по монтажу > Металлочерепица

Металлочерепица — часть кровельной системы

Металлочерепица— это только часть кровельной системы, которая зимой должна сохранять тепло в помещениях, а летом предотвращать поступление жара от раскалённой крыши внутрь дома

Этот своеобразный «пирог » защищает изоляционный материал от проникновения паров, образующихся в процессе жизнедеятельности человека, а также пропускает уже просочившиеся в него через толщу утеплителя и, что немаловажно, выводит на улицу

Схема кровельного «пирога» тёплой кровли: 1 — металлочерепица; 2 — обрешётка; 3 — контробрешётка; 4 — внутренняя обрешётка; 5 — контррейка; 6 — стропило; 7 — теплоизоляционный материал; 8 — пароизоляционная плёнка; 9 — гидроизоляционная плёнка; 10 — гипсокартон

При этом суточный перепад температуры даже летом приводит к образованию конденсата на внутренней поверхности листов. Влага или капли воды могут стать причиной гниения деревянных конструкций крыши, а увлажнённые теплоизоляционные материалы, как известно, теряют свои свойства.

Поэтому не так уж важно, какое помещение находится под кровлей — жилое или холодный чердак; в любом случае при её монтаже особое внимание нужно уделить устройству подкровельной вентиляции и гидроизоляции. Гидроизоляционные мембраны, настилаемые под металлочерепицу (под обрешётку), не позволят влаге проникнуть дальше в подкровельное пространство. А пароизоляционные, укладываемые под слоем теплоизоляции, защитят его и кровлю от паров, поступающих из жилых помещений

Российский рынок предлагает множество гидро- и пароизоляционных плёнок различных производителей, среди которых Jutafol (Juta, Чехия), Eurotop (международный концерн Fakro) и др

А пароизоляционные, укладываемые под слоем теплоизоляции, защитят его и кровлю от паров, поступающих из жилых помещений. Российский рынок предлагает множество гидро- и пароизоляционных плёнок различных производителей, среди которых Jutafol (Juta, Чехия), Eurotop (международный концерн Fakro) и др.

Схема обустройства тёплой кровли: на стропила уложена гидроизоляционная мембрана (а); непосредственно под гидроизоляцией между стропилами размещён теплоизоляционный материал (6); со стороны помещения он защищён пароизоляционной мембраной (в), стыки которой герметично проклеены; чтобы воздух свободно проходил над стропилами, под коньком кровли рекомендуется обустраивать «холодный треугольник» (г); это позволяет устанавливать точечные скатные аэраторы не в каждом стропильном пролёте, а реже.

Кровельный «пирог» — это сложная конструкция, состоящая из большого количества слоев. Каждый из них выполняет определённую функцию. Но только в совокупности, а также при правильных выборе материалов, расчёте и монтаже они будут работать надёжно и долго

Поэтому при установке кровли чрезвычайно важно чётко следовать инструкциям производителей

Комментарий специалиста:

Чтобы прикрепить металлочерепицу к деревянной обрешётке, используют специальные кровельные саморезы, которые позволяют монтировать листы без предварительного засверливания. Их изготовляют из легированной стали и оцинковывают. Качество стали и заточка сверлящего наконечника исключают нарушение структуры металла вокруг высверливаемого отверстия, что снижает вероятность коррозии листов. Шляпка самореза и часть «ножки» покрыты полимерной краской. Герметизирующим уплотнителем и компенсатором температурных деформаций кровли служит запрессованная в шайбу прокладка на основе модифицированного искусственного каучука (ЕРОМ), устойчивого к постоянным изменениям нагрузок, перепадам температуры, воздействию озона и УФ-излучения.

Кровельные саморезы различаются резьбой, типами свёрл, качеством оцинковки. Применяют их для монтажа металлочерепицы к деревянному каркасу или металлическим направляющим. Чем дороже саморез, тем лучше его качество и дольше срок службы. Саморезы обязательно должны быть маркированы. Использование дешёвых «безымянных» изделий чревато тем, что примерно через 2 года уплотнитель разрушится и выкрошится, влага будет проникать под шляпку, а кровля потеряет герметичность и начнёт ржаветь.

Схема обустройства холодной кровли: гидроизоляционная мембрана (а) уложена на стропила; теплоизоляционный материал (б) расположен горизонтально на чердачном перекрытии верхнего помещения так, что чердак остаётся холодным; со стороны помещения теплоизоляция защищена пароизоляционной мембраной (в), стыки которой герметично проклеены; для вентиляции чердачного помещения необходимо обеспечить приток воздуха через зазоры в подшивке свеса и выход через слуховое окно и под коньком, а также через специальные вентиляционные выходы.

Декоративные качества металлопрофиля

Еще совсем недавно профнастил собой представлял серый невзрачный материал. Сегодня это огромное разнообразие цветового оформления. На рынке присутствует два его вида, это в полной мере касается и металлочерепицы:

• окраше н ные;
• покрытые полимерными составами.

Именно о втором и поговорим конкретнее. Производители предлагают несколько полимерных составов, которые отличаются друг от друга не только полимером, но и толщиною наносимого слоя, от чего зависят и основные технические и эксплуатационные характеристики.

• Полиэстер. Наносят его толщиною 25 мкм. Текстура у нанесенного слоя гладкая, устойчивость к коррозии хорошая, легко переносит солнечные лучи, правда, под их действием постепенно выцветает. Хорошо переносит перепады температуры, а вот механическая стойкость не самая высокая. Отсюда и небольшой срок эксплуатации – 25 лет.
• Полиэстер матовый. Толщина слоя – 35 мкм. Структура матовая. Под действием солнца не выцветает, все остальные же характеристики идентичны предыдущему варианту.

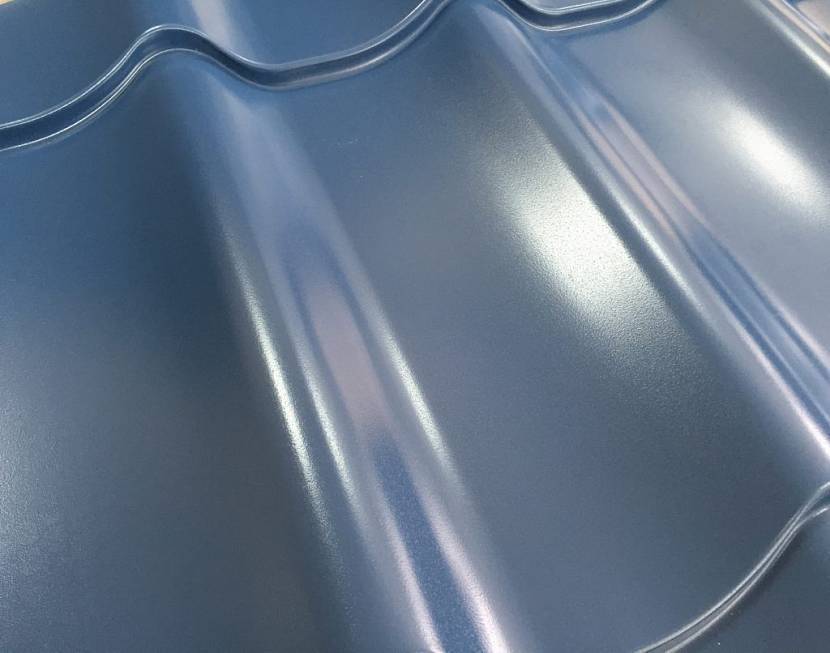

Металлочерепица, покрытая матовым полиэстеромИсточник krsk.au.ru

• Пурал, в основе которого лежит полиуретан. Толщина слоя – 50 мкм. Из всех предлагаемых вариантов – этот наилучший. Срок службы металлопрофиля, покрытого пуралом – до 50 лет.
• Пластизол. В его основе лежит поливинилхлорид, он же ПВХ. Этот полимерный состав наносят слоем 200 мкм. Именно эта толщина гарантирует высочайшие механические и прочностные характеристики. Но есть и недостатки – защитный слой боится солнечного излучения, под действием которого он теряет свой окрас.
• PVDF. Это смесь акрила (20%) и поливинилфторида (80%). Наносят материал слоем 27 мкм. Но даже такой не самый толстый слой гарантирует достаточно высокие эксплуатационные характеристики защиты. К примеру, может выдержать температуру до +120С, на солнце полимерная смесь не выгорает, не трескается.

Металлопрофиль, покрытый пураломИсточник tomsk.stroyportal.ru

Кровельный пирог

Кровля из металлопрофиля обладает сложным, многослойным строением, которое придает ей необходимые гидроизоляционные, прочностные и теплоизоляционные качества. Каждый слой конструкции улучшает качества и продлевает срок службы кровельного покрытия. Кровельный пирог под металлопрофиль выглядит следующим образом:

• Обрешетка. Обрешеткой называют разреженный настил из обрезной доски или реек, фиксируемых поперек стропильных ног, на который нужно крепить кровельный материал. Для профилированного стального листа требуется разреженная обрешетка с шагом 60-100 см.
• Теплоизоляция. Термоизоляция необходима для снижения коэффициента теплопроводности материала и шумоизоляции. Крепить плиты утеплителя нужно между стропильными ногами каркаса.
• Пароизоляция. Пароизоляцией называют специальную мембрану, которая пропускает воздух, но не пропускает молекулы воды. Она служить защитой для каркаса крыши и утеплителя от намокания и загнивания. Пароизоляционный материал фиксируется с нижней стороны стропил.
• Гидроизоляция. Гидроизоляционный материал защищает стропила и утеплитель от попадания атмосферной влаги. Его нужно крепить поверх стропильных с помощью строительного степлера.
• Финишное покрытие. Верхний слой кровельного пирога – металлочерепица или профнастил, которые укладываются внахлест с перекрытием 10-25 см.

Кровельный пирог под металлочерепицу

Кровельный пирог под профнастил

Основные требования при работе с металлочерепицей

Перевозка

Во избежание повреждений листы необходимо неподвижно зафиксировать в кузове автомобиля. При этом они должны полностью помещаться в кузове по длине (в противном случае на линии свеса возможны перегибы). Оптимальный режим движения транспортного средства: скорость не выше 80 км/ч, без резких разгонов и торможений.

Погрузочно-разгрузочные работы

Могут производиться вручную или с использованием спецтехники (автопогрузчиков, подъемных кранов с мягкими стропами). Упаковки выгружаются на ровную, чистую, сухую поверхность. Количество персонала при ручной разгрузке зависит от длины листов (1 человек на 2 пог. м, но не менее 2 человек на 1 лист). Переноска осуществляется в вертикальном положении. Запрещается волочить листы по земле и другим поверхностям.

Хранение

Листы металлочерепицы штабелируются с использованием деревянных брусков (укладываются в основании штабелей) и реек (укладываются между листами). Если хранение осуществляется на открытой площадке, необходимо обеспечить небольшой уклон листов по длине для стока воды. В непосредственной близости от места хранения запрещается проведение сварочных работ, а также других операций, способных повредить поверхность металлочерепицы.

Техника безопасности

Во избежание порезов об острые края металлочерепицы персонал должен работать в защитных перчатках. В процессе подъема листов на кровлю и их монтажа необходимо использовать страховочное оборудование. Запрещается проводить высотные работы в сложных погодных условиях (при сильном ветре, дожде, граде, снегопаде).

Крепеж

Для фиксации листов металлочерепицы используются саморезы из нержавеющей стали с полимерной прокладкой. Примерный расход – 6-7 саморезов на 1 кв. м.

Инструменты для монтажа металлочерепицы Grand Line

Электрические высечные ножницы	Насадка на дрель для резки металла	Шуруповерт
Клещи «Гофра»	Ручные ножницы по металлу	Ручные просечные ножницы по металлу
Рулетка с тряпичной лентой	Насадка на шуруповерт 8х45	Угловая шлифовальная машина

Обратите внимание! При резке металлочерепицы запрещается использовать углошлифовальные машины с абразивными кругами. Нарушение этого требования может привести к интенсивной коррозии изделий (из-за порчи цинкового слоя и полимерного покрытия)
