Водяной теплый пол
Обычно установка теплого пола под плитку (имеется в виду водяного) производится только в частных домах. В квартирах данную конструкцию собрать можно, и даже подсоединить к системе центрального отопления, но обойдется эта затея очень дорого. Да и не всегда есть возможность это сделать, а тем более, своими руками, если в данном деле вы неспециалист. Плюс, перекрытие многоэтажки – бетонная плита, которую придется не только выравнивать, но и хорошо утеплять, особенно это касается квартир на первом этаже.
Поэтому толщина всего многослойного пирога вместе с теплыми полами и керамической плиткой составит не меньше 10 см. И это минимальный показатель, который скажется на уменьшении высоты потолков, что для городских квартир слишком значительная величина.
Что касается теплоизоляции, то многое будет зависеть от материала, из которого сооружался сам пол. Если это фанера или ДСП, то рекомендуется использовать все тот же фольгированный пенофол. Если это бетонное основание, то можно поверх бетона уложить полистирольные плиты, в которых сделаны канавки для укладки труб водяного теплого пола. Чтобы происходило отражение ИК-излучения не в сторону пола, а вверх, вовнутрь канавок устанавливаются специальные вставки из алюминиевого сплава. Этот вариант называется настильный способ. На сегодняшний день он самый качественный и самый быстрый в проведении работ по установке теплого пола.
Кстати, если пол сделан из фанеры или других древесных плит, настильную технологию также можно применять. Главное – правильно подобрать клеевой состав, с помощью которого плиты пенополистирола будут крепиться на фанеру или другие плитные материалы. Еще совсем недавно этот утеплитель крепился к поверхностями специальными грибовидными саморезами, изготовленными из пластмассы. В принципе, и сегодня их использовать можно, но лучше клей. Проще и быстрее.
После подготовительного этапа можно переходить непосредственно к сборке труб. Это пластиковые трубы, которые соединяются между собой фитингами по технологии сварки. Раскидывают схему сборки змейкой или спиралью, концы которой выводят на стену, и впоследствии соединяют с установленным коллектором. Последний сам соединяется через трубную проводку с котлом отопления.
Перед тем, как уложить стяжку на систему теплого пола, необходимо последний проверить. Обычно производится опрессовка с помощью давления внутри системы, которая должна быть в 1,5 раза больше обычного давления. Здесь два варианта:
- Закачать воду с помощью насоса.
- Закачать воздух с помощью компрессора.
В таком состоянии система отопления должна находиться сутки, в течение которых выявятся дефекты соединений.
Если опрессовка не выявила изъянов, можно переходить к стяжке. Это к вопросу, можно ли класть плитку на трубы. К сожалению, без этого слоя не обойтись, потому что трубы теплого пола имеют минимальный диаметр 20 мм. А это большой размер, который создает большие перепады плоскости, и их придется скрывать. И здесь два варианта:
- В качестве стяжки использовать обычно цементно-песчаный раствор. Экономично, но придется ждать 20-25 дней, чтобы уложенный слой просох.
- Самовыравнивающиеся смеси. Дорого, но сохнет этот материал 10 дней.
И уже после этого этапа можно положить плитку на пол. Технология все та же, как и с электрическим теплым полом. Но перед тем как класть плитку, рекомендуется стяжку обработать грунтовкой, чтобы повысить адгезию поверхности.
Как правильно класть утеплитель на пол под плитку
Первым этапом непосредственного монтажа нагревательных элементов является утепление пола. От качества выполняемой работы зависит эффективность работы всей системы и экономичность ее использования. Наибольшей популярностью среди теплоизоляционных материалов, используемых для системы теплого пола, пользуется пенофол. Этот рулонный утеплитель имеет самоклеящийся слой и фольгированное покрытие. Для утепления материал раскатывают и приклеивают на поверхности, места стыков проклеивают фольгированным скотчем. Для увеличения теплоизоляционных характеристик помещения делают нахлест пенофола на стены в несколько сантиметров.
После укладки утеплителя в нижней части стен по периметру помещения проклеивают демпферную ленту. Она компенсирует расширение напольного покрытия при нагревании.
Инструкция использования клея на теплых полах
Исходные данные: в помещении теплый пол с водяной системой обогрева, сверху сделана цементно-бетонная стяжка. Никаких дефектов, требующих обязательного устранения перед укладкой искусственного камня, нет.
Для производства работ понадобится купить клей для керамогранита, грунтовку глубокого проникновения для бетонных поверхностей, зубчатый шпатель, строительный ковш и мастерок, емкость для приготовления раствора и электрический миксер. Для резания плитки нужен плиткорез, расстояние между швами выставляется при помощи пластиковых крестиков, положение поверхности проверяется пузырчатым уровнем. Для смещения плитки следует пользоваться резиновым молотком. Грунтовка наносится валиком или кистью.
Шаг 1. Подготовьте поверхность. Тщательно уберите всю строительную пыль, стяжку желательно пропылесосить. Для увеличения прочности поверхности и повышения показателей адгезии клея основание следует покрыть специальной грунтовкой.
Уборка мусора
Обеспыливание поверхности
Нанесите на стяжку грунтовку, перед использованием рекомендуется ее перемешать, из-за длительного хранения могут появиться расслоения. Грунтовка наносится кистью или валиком на полностью сухое основание. Как проверить влажность? Очень просто, накройте на ночь небольшой участок пола полиэтиленовой пленкой. Если утром на ней обнаружатся следы конденсата, то пол еще следует просушивать.

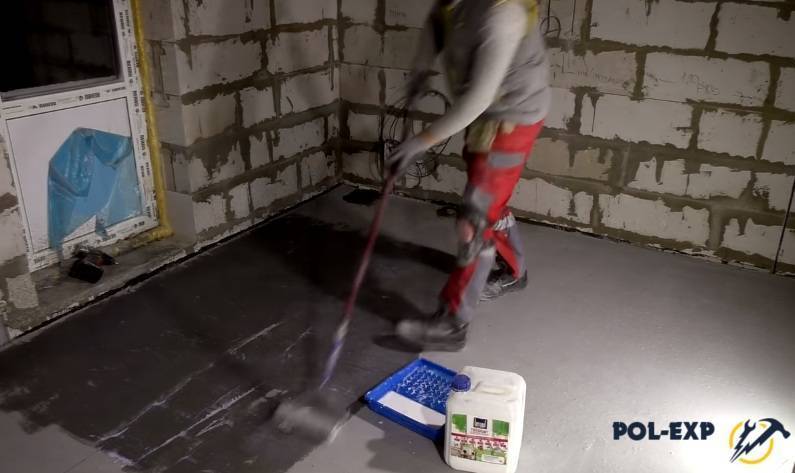

Нанесение грунтовки
Внимательно следите, чтобы грунтовка покрывала всю поверхность стяжки без пропусков, помните, что от этого существенно зависят показатели адгезии клея. Производитель гарантирует указанные на упаковке значения только в случае полного соблюдения рекомендованной технологии использования состава. Если поверхность стяжки слишком быстро впитывает грунтовку, то операцию придется повторить. К дальнейшим работам можно приступать только после полного высыхания грунтовки.
Шаг 2. Согласно имеющейся инструкции приготовьте клей для керамогранита. Налейте в емкость воду, строительным ковшиком добавьте сухой клей и миксером тщательно перемешайте все ингредиенты. Процентное соотношение указано на мешке.
Клей для керамогранита
Шаг 3. Подготовьте к укладке керамогранитную плитку. Для увеличения показателей адгезии плиточного клея и плитки тыльную сторону нужно промазать водой с добавленной грунтовкой. Количество грунтовки в пределах 10–20%, за счет этой операции качество и надежность укладки заметно повышается. Промазывайте плитку небольшой кисточкой, готовые ставьте вертикально в свободном месте. За один раз можно готовить 10 шт. и более. Конкретное количество зависит от их размера и производительности труда плиточника.
Шаг 4. Подготовленный клей мастерком набросайте на поверхность стяжки и при помощи зубчатого шпателя разровняйте. Не пытайтесь состав сразу наносить на большую площадь, если у вас мало практического опыта укладки плитки, то ширина нанесенного клея должна равняться ширине плитки.
Нанесение клея на пол, выравнивание слоя зубчатым шпателем
Шаг 5. На поверхность керамогранита нанесите тонкий слой клея, выровняйте его.
Шаг 6. Сразу после укладки плитки выравнивайте ее по высоте и горизонтали, она должна лежать строго в одной плоскости с ранее уложенными.
Укладка плитки и проверка ее положения
Для выравнивания плитки лучше всего использовать клинья (Система выравнивания плитки)
Одинаковые зазоры между ними делаются с помощью пластиковых крестиков. На каждую грань нужно использовать не менее двух крестиков, только таким способом можно исключить перекосы. Положение плитки ровняется резиновой киянкой, если ее нет, то ударяйте кулаком по выступающим местам. Окончательная проверка делается уровнем, при этом помните, что его длина должна позволять одновременно контролировать не менее двух рядом расположенных плиток. Прикладывайте уровень не менее чем в двух направлениях, чем больше, тем точнее будут результаты. Установленные крестики через 1–1,5 часа можно вынимать и повторно использовать на новых рядах.
Проверка положения керамогранита и корректировка киянкой
Клинья убирают киянкой после высыхания клея
Система выравнивания плитки (СВП)
При необходимости подрезки точно снимайте размеры, при этом не забывайте оставлять зазор между половым покрытием и стенами. Небольшие щели в дальнейшем закроются плинтусами. Затирка швов делается только после окончательного высыхания клея, время указано на упаковке.
Какую плитку лучше класть на кухне на пол. Какую плитку выбрать для пола кухни
Критерии, по которым выбирается кафельная плитка для кухни на пол, обозначены. Однако среди них нет цены, хотя в подавляющем большинстве случаев показатель стоимости является одним из ведущих. Причина простая: малая площадь помещения не слишком перегрузит расходы на ремонт при удорожании плитки на 150-200 руб. Именно такая ценовая разбежка отделяет плитку бюджетного сектора от среднего.
А разница в показателях существенная: срок эксплуатации увеличивается на 15-20 лет, лучше коэффициент трения, а главное — огромная разница в дизайне. Так, плитка «грес» (цена до 500 руб./м2) на фото выглядит прекрасно. Но в жилом помещении не смотрится совсем: холодная, неуютная. Другое дело офисы и общественные здания. Здесь ей самое место.
Подводим итоги. Для пола кухни оптимальным вариантом является плитка:
Предпочтение все же нужно отдать керамограниту — все эксплуатационные показатели выше.
Плитка должна быть из одной партии. Производители одну и ту же коллекцию сортируют по тону и размеру. Поэтому при разной маркировке можно столкнуться с другой по цветовому решению и длиной грани плиткой. Если с размерами можно разобраться с помощью затирки, то тона сразу бросаются в глаза.
Если керамика нравится, а партии разные, то можно подобрать схожие цвета. Сделать это можно с помощью той же маркировки. Тона (цвета) обозначаются буквой и несколькими цифрами. Если есть плитка с тоном, например, В12, то можно смело докупать к ней В11 или В14. В крайнем случае, подбирать с индексом В. Ведь разницу по размерам и цвету можно скрыть под кухонным гарнитуром и холодильником, а также другим местам, которые хоть немного скрыты от глаз.
Отметим и такую закономерность. Чаще всего плитка покупается под:
мрамор;
паркет;
металл;
ламинат.
Если говорить о размерах и форме, то последний тренд:
крупноформатная плита (здесь необходимо помнить о том, что маленькое помещение крупная плитка еще больше визуально уменьшает);
шестиугольная.
Советы эксперта
Даже если вы впервые будете укладывать водяной пол в ванной размером 6-9 квадратных метров, то сможете самостоятельно выполнять все работы за 2-3 вечера. При проведении расчетов высоты пола, учитывайте, чтобы он был вровень с полом в соседней комнате. Если пол в ванной будет выше, то вода, которая на него попадает, будет вытекать в смежное помещение.
Нельзя укладывать теплый пол под мебелью или предметами, которые расположены стационарно, это особенно касается электрических нагревательных элементов, для водяной трубы данный показатель не так критичен. При решении сделать в ванной теплый водяной пол, обязательно учитывайте тот факт, что высота помещения уменьшается на 7-8 см. Учтите и то, что демонтировать керамическую плитку можно будет только путем ее повреждения.
Виды труб для теплого пола
В продаже имеется как минимум 4 разновидности труб, применяемых для выполнения системы обогрева теплого пола. Перечислим их в порядке убывания их свойств теплоотдачи:
- Медные – самые эффективные виды трубопровода для подогрева. Они лучше передают тепло в пол за счет высокой удельной теплопроводности. Главным нюансом их использования является то, что они намного дороже, чем самый популярный альтернативный вариант – металлопласт.
- Металлопластиковые трубы – самый популярный из материалов для прокладки напольного подогрева. Его преимущества заключаются в том, что они сравнительно дешевые и также хорошо отдают тепло от теплоносителя, но в существенной доле меньше медных. Это объясняется их строением – внутри имеется тонкая полипропиленовая оболочка, поверх которой присутствует алюминиевая фольга толщиной 1 мм. Снаружи труба защищена слоем полипропилена. Сгибается практически под любым радиусом не менее 20 см для трубы диаметром 16 мм. С ее помощью проложите контур отопления без разрыва до самого коллектора.
- Полипропиленовые трубы – удобный материал, из которого просто изготавливать подводы для теплого пола, к коллектору и к котлу. Соединяется труба при помощи сварочного аппарата.
- Трубы из сшитого полиэтилена – современный очень прочный материал с хорошей теплоотдачей. Удобен тем, что с его помощью можно проложить теплотрассу по всему пространству. Выпускается в бухтах по 300 м.
Устройство водяного пола под плитку
Водяной тёплый пол под плитку состоит из нескольких слоёв. «Пирог» выглядит следующим образом:
- Гидроизоляционный слой — он выбирается от способа монтажа. Если на грунт — полиэтилен или рубероид. На стяжку — специальный материал с мембранным слоем.
- Теплоизоляция — рекомендован плотный пенополистирол.
- Отражатель — фольгированная прослойка, вместо неё можно использовать металлические пластины с каналами для контура.
- Трубы — основная часть конструкции. По ним движется нагретый теплоноситель.
- Основание — по технологии, требуется сплошная поверхность. Лучший вариант — бетонная стяжка. Если монтаж осуществляется «сухим» способом, то в качестве настила под кафель можно использовать: древесину, фанеру или гипсокартон.
- Финишное покрытие — плитка.
Кроме того, устройство оборудуется котлом для нагрева воды, распределительным узлом и насосом.
К выбору материала для каждого слоя тёплого пола следует подходить серьезно, ведь это влияет на толщину «пирога».
Этапы укладки плитки на пол
Разложите плитку на полу “на сухую”. Это даст возможность разметить подрезку
При этом важно учитывать размеры швов.
Очистите от пыли и обработайте грунтовкой обратную сторону плиток и пол.
Разведите небольшую порцию плиточного клея согласно инструкции, указанной на упаковке.
Зубчатым шпателем нанесите равномерный слой раствора на небольшом участке пола, равном 1-2 плиткам, поскольку он быстро высыхает и становится непригодным для работы. Можно наносить клей и на саму плитку.
Уложите 1 ряд плитки, вставив между ними пластиковые крестики для того, чтобы сделать равномерные швы между ними
Проверьте уложенный ряд уровнем. Если плитка выступает, ее следует немного осадить аккуратными движениями взад-вперед. Можно воспользоваться киянкой, чтобы немного подбить ее. Если она располагается ниже уровня, то ее следует аккуратно оторвать от пола и нанести на нее еще немного клеевого раствора. Если швы расходятся, нужно у стен установить клинья. Для надежности можно закрепить ряд плиток малярной лентой.
Аналогично укладывайте последующие ряды плиток, не забывая проверять уровнем перепады между ними. Излишки клея можно удалять с помощью крестиков и протирать плитку влажной губкой.
Последний ряд нужно вымерить и сделать подрезку элементов, после чего уложить их аналогично предыдущим рядам.
После высыхания клея можно приступать к затирке швов. Для этого разведите по инструкции фугу и нанесите на швы с помощью резинового шпателя. Не дожидаясь, пока фуга высохнет, удалите ее с поверхности кафеля влажной губкой.
Придерживаясь всех инструкций и рекомендаций, укладка плитки на теплый пол своими руками не составит большого труда. Вам не придется прибегать к помощи специалистов.
Варианты исполнения нагревательных систем
Есть две разновидности конвекционных теплых полов:
- водяные;
- электрические.
Водяной теплый пол может быть классическим и электро-водяным. Первый состоит из труб, в которые подается нагретый этиленгликоль или вода из центральной отопительной системы либо от газового котла. Насос обеспечивает непрерывную циркуляцию жидкости, которая прогревает напольное покрытие.
Теплый водяной пол
В случае с электро-водяным теплым полом нагревающие элементы находятся непосредственно внутри трубы. Жидкость прогревается равномерно на всем протяжении отопительной системы, насос для ее циркуляции не нужен.
Электрический конвекционный теплый пол может быть:
- кабельным;
- на основе термоматов.
В первом электроэнергия преобразуется в тепло за счет нагревательных элементов, выполненных в виде кабелей. Они укладываются под покрытие пола и заливаются сверху бетонной стяжкой.
Термомат представляет собой нагревательный элемент, состоящий из стекловолоконной сетки, на которой закреплен все тот же кабель. Такая система оказывается более удобной в монтаже, чем обычный кабельный теплый пол.
Термомат
Инфракрасные обогревательные системы могут быть:
- пленочными;
- стержневыми.
В первых роль проводника тепла выполняют карбоновые полоски. Они расположены внутри полимерной пленки, которая защищает их от влаги, вмятин и проколов. Расстояние между полосками из карбона в стандартной отопительной системе такого типа составляет 1-1,5 см.
Также выпускаются теплые полы, в которых пленка покрыта сплошным листом из углеродистого материала. Они лучше проводят тепло, но стоят дороже.
Нагревательный элемент стержневого теплого пола представляет собой мат, который состоит из карбоновых трубок, соединенных многожильными кабелями. После подачи тока графитовые стержни вырабатывают инфракрасное излучение, которое нагревает помещение.
Как класть плитку на теплый пол
Как самостоятельно класть плитку на теплый пол? Можно выделить следующие шаги укладки плитки. Сначала плитку раскладывают на сухую, чтобы в случае необходимости сделать подрезку, учитывая обязательно размеры швов. Тщательно очистить поверхность и обработать ее грунтовкой, как и обратную сторону каждой плитки.
Поверх теплого пола наносится клеящий состав, на который ложится плитка
Слой обязательно должен быть равномерным, намажьте на основания клея на 1 или 2 плитки, чтобы сразу же приклеить их, можно наносить клеевой раствор и на плитку. Аккуратно уложить первый ряд, между ними нужно расположить крестики, чтобы швы были равномерными. Если плитка лежит выше чем нужно, то медленным движением осадите ее, также воспользуйтесь киянкой. В противном случае оторвите плиточку и нанесите еще клея.
Таким же образом нужно уложить все остальные ряды плиток, обязательно проверяя уровень плиток. Если клея много, то плитку можно протереть влажной губкой, чтобы убрать излишки. Во время укладки последнего ряда, нужно совершить подрезку деталей и уложить оставшуюся плитку. Когда клей полностью высохнет, можно затирать швы, нужно развести фугу и нанести ее на швы с помощью шпателя из резины, потом быстро удалить с помощью влажной губки.
Эта инструкция поможет каждому самостоятельно уложить плитку на электропол. Сделать это несложно, гораздо сложнее уложить саму систему электрического пола. Включать его можно в любое время после того, как плитка высохнет.
Монтаж электрических матов
Выгодным вариантом теплого пола под кафельной плиткой является электрический. Рассмотрим этапы установки системы с нагревательными матами:
- Кабель укладывается змейкой или спиралью на сетчатую подложку и крепится клипсами.
- Стержни соединяются между собой, образуя сегменты, состоящие из горизонтальных трубок.
- На теплоотражающую подложку укладываются отдельные секции и соединяются между собой.
- К системе крепится выключатель и датчик регулирования температуры.
- После тестирования укладка электрического пола завершается стяжкой.
Удостоверьтесь в том, что уровень в помещении везде соблюден одинаковый, так как не вся площадь занята системой обогрева.
https://youtube.com/watch?v=GT-FsNx4oeA
Подготовительные мероприятия
Прежде, чем начать монтаж тёплого водяного пола под плитку надо подготовить материал, инструмент и проект будущей конструкции.
Смотрите видео
Инструменты и материалы
Для установки греющей конструкции необходимо подготовить следующий инструмент: отвёртку, рулетку, рожковый ключ, перфоратор и правило для выравнивания стяжки.
Кроме того, следует закупить материал:
- трубы и элементы для их фиксации;
- насос и вентили;
- арматурную сетку;
- гидро и теплоизоляционный материал;
- строительный скот;
- крепежи.
Каждый вид труб имеет свои плюсы и минусы
Поэтому при выборе следует брать внимание не только на характеристики изделия и помещения, в котором они будут укладываться, но и свои требования и финансовые возможности
Расчёт требуемого материала
Для расчёта длины трубопровода следует учитывать характеристики трубного изделия и особенности отопительной системы. Для облегчения вычислений можно использовать онлайн-калькулятор.
Программа выдаёт усреднённые данные, поэтому для корректировки применяется поправочный коэффициент, на который влияет ряд параметров. Потребуется занести размер (диаметр) труб, укладочный шаг, информацию о материале контура, финишного покрытия и стяжки.
Чтобы рассчитать размер трубопровода можно воспользоваться следующей формулой:
L=S/n*1,1+k,
в которой:
- L — длина отопительного контура;
- S — площадь помещения;
- n — шаг укладки;
- 1.1 — средний коэффициент запаса для изгиба;
- k — расстояние коллектора от пола.
Есть более простая формула — каждая из двух смежных сторон комнаты умножается на шаг укладки и результаты суммируются. Это и есть длина контура, только следует добавить расстояние до коллектора.
Подготовка проекта
Чтобы изготовить проект можно использовать листок из обычной тетради в клетку. Следует строго придерживаться масштаба помещения, в котором планируется укладка.
Начинать чертёж нужно с нанесения общих очертаний комнаты, с отметкой участков, где находятся двери, окна и внешняя стена. При большой площади помещения необходимо оборудовать декомпрессионные швы, которые также отражаются в плане. Трубы тёплого пола не должны размещаться на этих швах. Но если контур их пересекает, то он защищается гофрированной трубой.
Затем, на схеме отмечаются участки, где планируется установка мебели, которая будет плотно прилегать к полу. Здесь нет смысла укладывать нагревательные элементы. Определяется место монтажа коллекторного шкафа. После чего, на плане отражается укладочная схема труб.
Две основные схемы, которые используются при укладке:
- «змейка» — трубопровод укладывается вдоль стены с определённым шагом, то есть в одной половине комнаты трубы будут более горячие, чем в другой, данный способ рекомендован для небольших помещений;
- «улитка» — трубы с горячим теплоносителем размещаются параллельно тем, по которым циркулирует остывшая вода, поэтому обогрев поверхности более равномерный.
При составлении схемы необходимо придерживаться ряда правил:
- длина одного контура не более 120 метров;
- все магистрали должны быть приблизительно одинаковы — разница не больше 15 метров;
- стандартный шаг 150 мм, при наличии сурового климата его можно незначительно уменьшить;
- укладывать нагревательный элемент нужно с отступом от стен 150 — 300 мм;
- контур должен быть цельный.
Если вы не уверите, что сможете сделать правильно проект и расчёт материала, то лучше воспользоваться услугами профессионалов.
Подготовка к укладке плитки на теплый пол
Рисунок 4.Достоинство водяного пола это то,что такая система подогрева равномерно осуществляет подогрев пола.
Необходимо убедиться, что работа по монтажу теплого пола завершена, и система исправно работает. Все кабели и коммуникации теплого пола должны быть тщательно скрыты. Следует убедиться, что основание под плитку ровное, гладкое и полностью сухое.
Для укладки плитки на теплый пол подойдет обычный плиточный клей. Он бывает как в виде сухой смеси, которую нужно разводить водой непосредственно перед нанесением, так и в виде раствора, готового к применению. Сухая смесь предпочтительнее по соотношению цена/качество.
Также следует знать, что сухая смесь клея для плитки бывает нескольких типов:
- базовая – для ровных поверхностей и небольших размеров кафеля;
- усиленная – для больших размеров кафеля;
- универсальная – для всех видов отделки и любой поверхности;
- для особых поверхностей – используется для нанесения на металлические и стеклянные поверхности.
Технология укладки плитки на теплый пол своими руками не отличается от таковой на обычную бетонную поверхность.
