Монтаж пропиленовых труб своими руками

Монтаж последовательной разводки

Принцип последовательности врезки выходов на входящей трубе осуществляют при помощи тройников. Их устанавливают последовательно на питающую трубу, каждый напротив своего объекта снабжения.

Таким способом можно подключить 2-3 объекта. Большее количество выгоднее развести параллельно.

Монтаж параллельной разводки

Для монтажа параллельной разводки нужна особая деталь – коллектор. Выпускаются полипропиленовые коллекторы для монтажа холодного и горячего водоснабжения на 3 и более выхода.

Коллектор представляет собой узел с несколькими выходами, который устанавливают на входящую трубу. Как правило, каждый выход снабжен отдельным вентилем, который позволяет изолированно перекрывать водоснабжение каждой ветки.

Часто разводку совмещают. Например, холодное водоснабжение в частном доме смонтировано параллельным образом через 5 выходной коллектор. Выходы идут на мойку, на унитаз, на стиральную машину, на душевую кабину и на бойлер.

С бойлера горячее водоснабжение требуется развести только на мойку и душ. Здесь устанавливают тройник. Одно отверстие входное – подача с бойлера, два выхода разводят подачу на оба объекта.

Полипропилен и его особенности

Широко известный в народе полипропилен недаром обрел такую популярность. В большей степени это связано не с рекламными компаниями, а с уникальными характеристиками материала. Чтобы решить, можно ли заделывать ПП-трубы в стену, полезно рассмотреть его основные физико-химические и эксплуатационные параметры:

Полипропилен устойчив и нейтрален к большинству агрессивных химических веществ.
Трубная оболочка полипропилена обладает относительно неплохой жесткостью и прочностью, что позволяет прокладывать трубы под внешним давлением стройматериалов.
ПП-трубы монтируют методом пайки при температуре 260 °С, при этом за счет взаимной диффузии материалов получается прочное и долговечное соединение. Паяный стык способен обеспечивать герметичность в течение всего срока эксплуатации трубопровода.
Благодаря свойствам материала (коэффициент теплопроводности 0,25 Вт/м·°С) и толщине оболочки, ПП-труба обладает довольно низкой теплопередачей и превосходит по этому показателю другие трубные полимеры.
Срок службы полипропилена в сетях холодного водоснабжения по ГОСТ не менее 50 лет. В магистрали отопления и горячего водоснабжения длительность его использования зависит от температурных, напорных характеристик среды и не должна опускаться ниже 25 лет при температуре рабочего тела не более 75 °С (по СНиП 2.04.01-85).

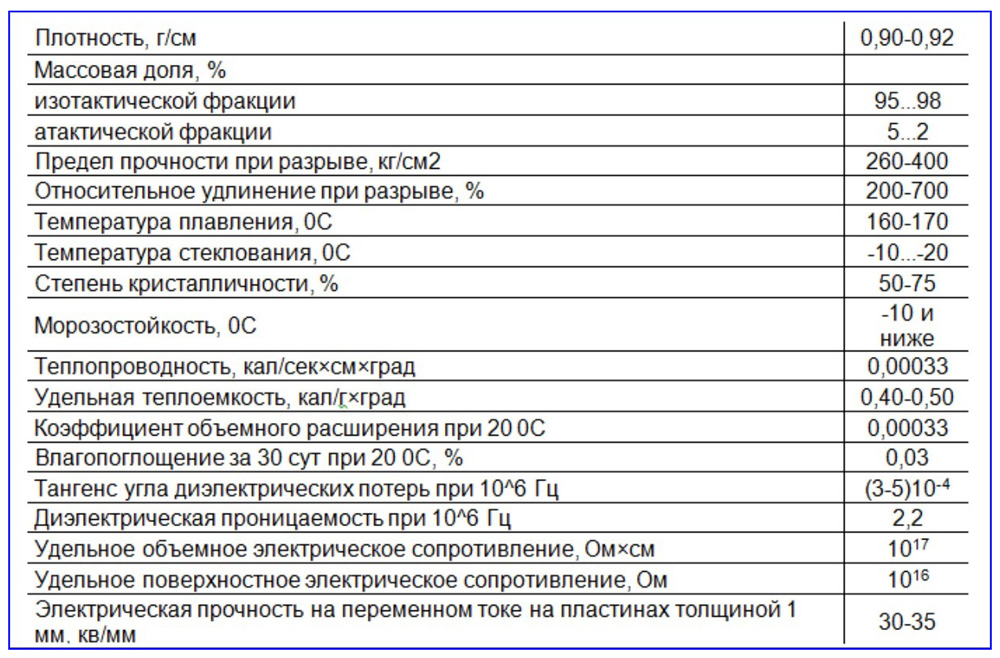

Рис. 2 Физические характеристики полипропилена

Так как обычный полипропилен обладает недостаточно высокой термостойкостью, его армируют стекловолокном и алюминием. Благодаря этому материал можно использовать в системах горячего водоснабжения и отопления. Армированные трубы имеют меньший коэффициент линейного расширения.
Существует несколько разновидностей полипропилена от 1-го до 4-го поколения. Для изготовления подавляющего числа труб используют третью разработку PP-R. В последнее время на рынке появились новейшие изделия 4-го поколения из термостабилизированного полипропилена PP-CT.
К недостаткам обычного полипропилена относят высокий коэффициент теплового расширения (линейного удлинения), доходящий до 10 мм на метровом участке.
Также материал имеет высокую воздухопроницаемость, что отрицательно сказывается на коррозионной стойкости железосодержащих соединений.
Недостаток полипропилена, присущий большинству термопластиков — слабая устойчивость к ультрафиолетовому излучению. Поэтому коммуникации не рекомендуется прокладывать в местах с естественным освещением, а помещение труб в стену приветствуется.

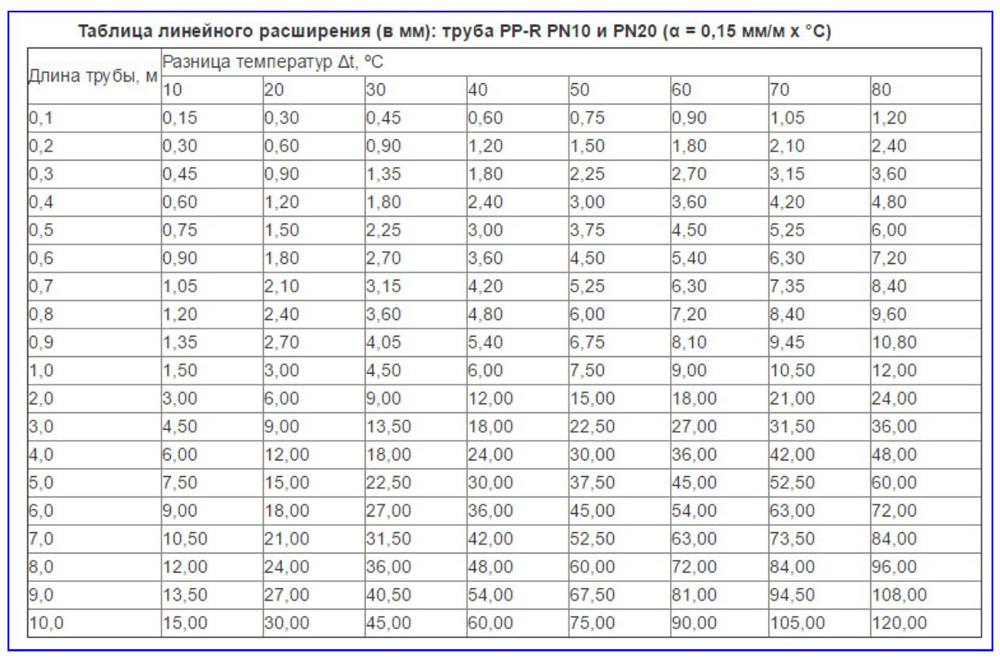

Рис. 3 Тепловое расширение ПП-труб в мм

Подготовка и установка полипропиленовых труб

Проект

Грамотно составленный проект поможет рассчитать необходимое количество материалов. Сколько поворотов в системе, разводок, количество запорных кранов и фитингов.

Подключение радиатора к системе отопления производится несколькими способами: проточным, с запорными кранами, с трехходовой запорной арматурой, с не регулируемой параллельной перемычкой (байпас).

Разводка тройниковая

Также именуется, как последовательное подключение. Прокладывается одна труба, от которой осуществляются отводы к сантехнике.

Инструменты

Основным недостатком монтажа трубопровода своими руками является использование специальных инструментов. Возможно, что-то из требуемого, есть в наличии, что-то можно одолжить, но покупка набора для монтажа обойдется от 15 000 до 100 000 рублей.

Необходимы:

Электрический сварочный аппарат
Ножницы для резки труб
Калибратор с фаскоснимателем
Шейвер
Насадка для разогрева соединяемых деталей.
Ключ сантехнический разводной
Технический карандаш или спиртовой маркер
Прибор для измерения длины
И другие инструменты, что в большинстве случаев есть в каждом доме.

Фитинги

Для полноценного монтажа трубопровода используются фитинги из полипропилена.

Фитинг может служить:

Переходником
Ниппельным отводом
Соединительной муфтой
Резьбовой муфтой
Тройником
Заглушкой
Крестовиной
Разъемным соединителем
Запорной арматурой
ХомутомСовет

Так как все углы и повороты порой просчитать сложно, то лучше приобрести на 2-3 изделия больше. Технические характеристики у трубы и фитинга должны совпадать.

Виды соединений

Разъемное соединение

Производится припайка фитинга с резьбой внутренней или внешней для соединения с трубой.

Резка труб

Обрезать трубы следует труборезом под углом 90 градусов. Ножницы для резки труб выпускаются с ограничением по диаметру. Следует подобрать инструмент под сечение изделий.

Подготовка труб

При резке труб часто образуется нарушение геометрической формы и заусенцы. Все эти недочеты устраняются калибратором, им же снимается фаска.

Фаска – срез внутренней стенки изделия под определенным углом. Необходимо это для более плотного прилегания и качественного соединения.

Калибратор вставляется в трубу четко вдоль стенок, так чтобы ножи легли на внутренний край стенок и несколько раз проворачивается вокруг своей оси.

Для труб с армированием применяется шейвер, для удаления первого слоя полипропилена и арматуры.

После снятия армирующего слоя, создается фаска.

Когда все приготовления сделаны, изделия следует очистить и вытереть.

Паяльник

Для тех, кто выполняет самостоятельную пайку впервые лучше использовать паяльник без регулировки температуры или выставить максимум 260 градусов.

На паяльник устанавливаются насадки, инструмент ставится на подставку, затем включается. Когда уровень нагрева дойдет до установленного, на приборе загорится зеленая лампочка.

Соединение элементов

Перед соединением детали следует нагреть, для этого используют насадки паяльника. Одновременно одна деталь одевается на дорн, вторая вставляется в гильзу.

Чтобы глубина стыковки была идентична, предварительно на трубе делается пометка маркером.

Таблица нормы нагрева

Когда элементы нагрелись, их соединяют с приложением усилий, так чтобы стыковка дошла до отметки. Монтаж производится строго прямо, повороты изделий недопустимы.

Минимальное движение изделия и фитинга допустимо до 12 сек. После этого отрезка времени любой сдвиг скажется негативно на герметичности стыка.

Завершив стыковку, ПП должен остыть. Затем проверить качество внутреннего соединения. Если наплыв большой, следует переделать работу.

Крепление трубной магистрали

При создании качественно трубопровода важно не только хорошо выполнить пайку труб, но и установить собранную конструкцию. Для крепления труб используются клипсы и хомуты

Для крепления труб используются клипсы и хомуты.

Производители предлагают массу моделей данных деталей, по этой причине выбирать элемент крепления лучше в магазине.

Все что требуется знать – это то, что клипсы позволяют трубе двигаться вокруг оси, а хомут производят неподвижную прочную фиксацию

Важно. Изделия из простого полипропилена при нагреве увеличиваются в длине до 1.5 см

Изделия из простого полипропилена при нагреве увеличиваются в длине до 1.5 см.

Устраняется данная проблема с помощью компенсаторов:

Z-образный
П-образный
Г-образный
Кольцевой.

Как самому монтировать водопровод

монтаж водопровода из полипропилена

Монтаж трубопроводов из полипропилена лучше делать вдвоем с напарником, особенно на труднодоступных участках. Если напарника нет, можно сделать работу одному, но отдельные составные части водопровода заранее предварительно подготовить.

Монтаж водопровода в квартире начинают от стояка, в частных домах – от основного коллективного водопровода или колодца с водой. Трубы в квартире можно скрыть в подготовленных углублениях в штукатурке, или закрепить на стене при помощи клипс соответствующего диаметра, а затем закрыть коробом из гипсокартона.

Нарезка элементов

Нарезают полипропиленовые трубы для начальной сборки, готовят фитинги и краны. Режут их специальными ножницами строго перпендикулярно. При нарезке надо учитывать, что часть трубы будет вставлена в фитинг (уголок или удлинитель). Поэтому следует заранее замерить, на какое расстояние она войдет в фитинг. Основное правило на этом этапе – все тщательно промерять и только после этого отрезать. Если нет ножниц, можно резать трубы аккуратно ножовкой по металлу.

Длина области сварки тем больше, чем больше диаметр труб: для диаметра 25 мм ширина сварочного шва 16 мм, для 20мм — 14мм соответственно.

Зачистка элементов соединений

Отрезанные ножовкой или ножницами трубы очищают от пыли, грязи, опилок. Для лучшего качества сварки желательно обезжирить свариваемые участки спиртом или другим растворителем . Если это не сделать, на месте сварки могут быть микроскопические дефекты, которые потом приведут к протечкам на стыках.

Армированные трубы на размер сварочного шва очищают шейвером или острым ножом от армирующего слоя фольги и остатков клея. С торца нужно снять фаску (обновить его).

Сварка элементов

Сварка полипропилена производится при помощи специального паяльника с терморегулятором, температура паяльника 260° С. По диаметру трубы и фитинга подбирают насадку и вставляют ее в паяльник. Когда индикатор покажет, что паяльник нагрелся и готов к работе, в одну руку следует взять фитинг, а в другую трубу. Одновременно с одной стороны насадки вставить трубу, с другой стороны надеть на насадку фитинг до упора и выдержать необходимое время. Время нагрева соединений строго определено. Обычно для диаметра 25 мм оно равно 7 сек, для 20 мм — 6 сек.

После того, как оба элемента прогреются, их снимают с насадки, быстро вставляют трубу в фитинг. Через 5–10 секунд — пластик сплавится. Вращать их при этом нельзя. Надо стараться сразу же вставить нужным образом.

Такое соединение не будет протекать, ток как оно сплавилось и стало одним целым. Так постепенно соединяют трубы, начиная от стояков до конечных сантехнических устройств и кранов. Монтаж труб из полипропилена следует делать не спеша

Очень важно сразу быстро и правильно соединять свариваемые элементы соосно. Ошибки исправляют путем вырезания участка и установки нового элемента на муфтах

Хорошо сваренное соединение не должно отличаться от трубы, должен получиться полипропиленовый монолит.

Водопровод в загородном доме или на дачном участке монтируют аналогичным образом. При сезонном использовании водопровода трубы можно не заглублять в траншеи на глубину промерзания почвы и не теплоизолировать дополнительно. Сварка элементов трубопровода производится так же.

Если выбирать, какие материалы лучше всего подойдут для монтажа систем водоснабжения по соотношению цена/качество и долговечность, то в квартире многоквартирного дома идеальным вариантом будет полипропилен или металлопластик для водопровода, в загородном или дачном доме с сезонным использованием наиболее подходящим будет неармированный полипропилен.

Видео инструкция по сварке полипропиленовых труб:

https://youtube.com/watch?v=3NQ6eyjoFqk

Монтаж полипропиленовых труб своими руками

Этапы работ с видео инструкцией

Начинать установку системы из полипропилена следует с составления схемы водопровода. При этом необходимо измерить расстояния от мест потребления до точки ввода, учитывая все точки подключения, разветвления, ответвления и повороты.

Необходимые инструменты и материалы:

специальный инструмент для резки труб;
разводные ключи;
специальный паяльник для сварки ПП (утюжок) с насадками;
нож для зачистки изделий;
соединительные муфты;
заранее сформированные отрезки труб: поворотные и для обвода изделий в одной плоскости;
фитинги с наружной и внутренней резьбой;
соединительные элементы для гибких трубок;
угловые фитинги;
кран, который будет присоединять шланг от стиральной машины.

Основные правила монтажа ПП

В первую очередь все изделия проверяются на целостность и очищаются от пыли.

Категорически запрещено использовать грязные или деформированные элементы.
Во время работ температура окружающей среды должна быть не менее пяти градусов.
Все изделия из полипропилена должны быть защищены от огня.
Для врезки накопительного бака или водомера применяются разъемные резьбовые фитинги.
Неразъемные элементы используются только для соединения гибких шлангов.
Перегиб труб недопустим, поэтому на поворотах устанавливаются специальные угольники.

Приступаем к работам

Монтаж начинается с нарезки труб необходимой длины.

Места распилов отмечаются с помощью маркера.
Для отдельных частей подбираются фитинги.
Отмеряется глубина вхождения соединительной детали, которая отмечается маркером.
Торцы изделий зачищаются и обезжириваются.
После подготовки всех деталей, с помощью специального паяльника спаиваются своими руками пропиленовые трубы.
Прежде чем начать работать с утюжком, следует внимательно изучить инструкцию, по которой аппарат собирается. Размер насадки на паяльник будет зависеть от диаметра используемых труб.
Работу следует начинать от стояка.
После того как утюжок нагреется, отрезок полипропиленовой трубы и фитинг следует одновременно до упора вставить в его насадки.
Через несколько секунд детали снимаются и соединяются между собой. Время выдержки изделий зависит от диаметра ПП и мощности аппарата.
Соединенные детали запрещено поворачивать по осевой линии.
На протяжении десяти секунд, выполняется первичная корректировка элементов, и они окончательно фиксируются.
Соединение можно считать качественным в случае, если не осталось никаких зазоров.
Когда остынут все детали, монтаж своими руками можно продолжать дальше.
После того как все фрагменты водопровода будут спаяны и установлены, система собирается окончательно.
Для облегчения возможного ремонта, внутреннюю резьбу рекомендуется смазывать техническим вазелином.
Внешнюю сторону соединений, имеющих резьбу, обязательно нужно обматывать от начала к концу фторопластовой лентой.
Во время монтажа необходимо следить за тем, чтобы после сборки системы остались доступными и легко поворачивались рукоятки кранов.

Отопление из полипропиленовых труб своими руками в квартире

Для жителей многоквартирных домов знакома ситуация, когда необходима замена старого чугунного трубопровода. Замена труб отопления в квартире – мероприятие довольно сложное, но и тут обойтись без помощи профессионалов вполне реально.

Самостоятельно спроектированная новая система отопления в квартире может иметь хорошую работоспособность, если соблюдать порядок действий и правила безопасности. Замена старых труб отопления в квартире на полипропиленовые будет выглядеть примерно так:

согласование работ с муниципальными службами. Первый и очень важный этап, каковой даст вам разрешение на перекрывание подачи воды и сброс её из системы;
согласование работ с жильцами квартиры выше и ниже вашей. Замена стояков понадобится не только в квартире, где проводится ремонт. Однако, если демонтаж стояка невозможен, можно выбрать специальные переходники с чугунных труб на пластиковые;
демонтаж старого отопления.Старые чугунные трубы неплохо поддаются демонтажу, но эта процедура требует соблюдения некоторых правил безопасности. Хрупкость чугуна зависит от того, какой срок эксплуатации был у данной системы. Старые трубы разбиваются очень быстро, разламываясь на мелкие части. При ударе металлическим молотом от чугуна отлетают осколки, которые могут попасть в трубопровод: система подачи воды может закупориться. Поэтому для таких целей лучше выбрать резиновый или деревянный обух, который наверняка найдется дома у каждого. Демонтажные работы стоит проводить, надев респиратор и очки;
формируется схема новой системы, происходит навешивание радиатора по заданному периметру;
сборка полипропиленовых трубы отопления и подключение радиатора;
проверка системы на герметичность. Процедуру испытания проводят под сильным давлением – в 1,5 раз выше, чем обычное рабочее давление. Если производилась замена старой системы на новую двухтрубную, воду стоит пускать в обратном направлении при проверке.

Во многоквартирных домах заменять металлические трубы отопления на полипропиленовые можно как полностью, так и частично

Первым делом нужно выбрать оптимальный тип системы. Отопительная система может быть однотрубной или двухтрубной. От этого будет зависеть количество радиаторов и, соответственно, стоимость работ. Двухтрубная система требует большего количества радиаторов: если их более 8, то для такого отопления будет использоваться труба полипропиленовая с диаметром 32 мм. Если выбрать однотрубную систему домашнего отопления из полипропиленовых труб, расходы на ее обустройство снизятся, но тепло не будет распределяться равномерно. Каждый последующий радиатор будет прохладнее предыдущего. Схема может быть дополнена клапанами термостата, регулирующими мощность каждого радиатора.

Какая бы система отопления ни планировалась, необходимо расположить в верхней части радиатора клапан для сброса воздуха – кран Маевского. В нижних частях отверстия закупориваются пробкой.

Также замена системы отопления из полипропиленовых труб своими руками производится с помощью фитингов, хомутов, муфт (заглушек, уголков, тройников). Какие именно крепежные и соединительные элементы потребует замена труб, зависит от того, какая схема отопления была выбрана. Замена полипропиленовых труб осуществляется с помощью сварочного аппарата. Время нагрева для каждого типа PPR-трубы будет разным. Наиболее распространенные полипропиленовые трубы 25 мм и 32 мм требуют 7-8 секунд для оплавления. Если производится замена на армированные алюминием PPR-трубы, не забудьте произвести предварительную зачистку фольги перед пайкой.

Количество труб для отопления частного дома зависит от типа системы обогрева

Чем хороши полипропиленовые трубы

Полипропилен чаще других материалов используют для сооружения водопровода в жилых и общественных зданиях. А все потому, что по своим техническим параметрам он во многом превосходит металлические аналоги. Современные полипропиленовые трубы проходят дополнительное армирование. Конструкция их становится многослойной, и это в разы увеличивает прочность материала, одновременно снижая коэффициент теплового расширения.

Кроме того, трубы из полипропилена:

Имеют низкое сопротивление, поэтому теплоноситель по ним проносится мгновенно, не теряя своего рабочего давления.
Устойчивы к перепадам температуры, поэтому сохраняют целостность в любых условиях.
Не собирают на своей внутренней поверхности характерной накипи, что продлевает сроки службы радиаторов отопления.
Не чувствительны к различным органическим и химическим соединениям.

Именно поэтому полимерные материалы постепенно вытесняют аналогичную продукцию из металла.

Можно ли замуровывать в стену полипропиленовые трубы и как это сделать

Полипропиленовые (ПП) трубы являются лидерами по использованию в загородных индивидуальных домах и современных квартирах, с их помощью прокладывают водопроводные и отопительные коммуникации. Но открытая прокладка любых трубопроводов вдоль стен не только не практична, но и портит внешний вид помещений, поэтому актуален ответ на вопрос, можно ли замуровывать в стену полипропиленовые трубы.

Чтобы принять верное решение, следует рассмотреть физические, химические характеристики трубного полипропилена, его разновидности. Также для эффективной эксплуатации водопроводных и отопительных систем полезно знать основные правила скрытой укладки полипропиленовых трубопроводов.

Рис. 1 Варианты размещения ПП-труб в штробах

Как пользоваться сварочным аппаратом для полипропилена

Сварочный аппарат для полипропилена имеет достаточно простую конструкцию, он состоит из нагревающей плиты, терморегулятора и ручки. Насадки крепятся с двух сторон нагревающей плиты, имеют тефлоновое покрытие и бывают разных диаметров, что позволяет решать в принципе любые бытовые проблемы.

Сначала отмеряется необходимая длина трубы и специальными ножницами отрезается строго по метке. С помощью торцевателя удаляем заусенцы, при наличии наружного армировочного алюминиевого слоя он также убирается. Место среза зачищается и обезжиривается. Выбранные по размеру насадки также подвергаются обезжириванию.
Для определения глубины вхождения трубы в фитинг их необходимо соединить еще неразогретыми и поставить маркером отметку. Насадки устанавливаются с двух сторон сварочного аппарата, на одну из них надевается конец трубы, на другую — фитинг.
Аппарат включается и начинается нагрев насадок. Как только лампочки на терморегуляторе погасли, значит изделия разогреты до 260 °C. После этого на аппарат устанавливаются труба и фитинг и выдерживаются необходимое время, которое зависит от диаметра трубы. Труба и фитинг соединяются до отметки. Ваши движения оперативные и точные! И никаких вращений! Через несколько секунд монолитная деталь готова.

Монтаж полипропиленовых труб с помощью сварки (пайки)

Чтобы качественно выполнить монтаж полипропиленовых труб своими руками, потребуется небольшой навык в эксплуатации сварочного прибора. Научиться этому можно на ненужных обрезках труб.

Некоторые советы по монтажу полипропиленового водопровода:

Устройство водопровода в квартире своими руками из полипропилена рекомендуется вести от точек потребления к вводу — узлам распределительных устройств.
Элементы креплений устанавливаются по всей намеченной линии, на них фиксируются трубопроводы, объединяясь тем самым в единую систему.
Если прокладка водопровода из полипропиленовых труб предусматривает, что трубопроводы горячей и холодной воды проходят рядом, то линия холодной воды должна прокладываться выше, что исключит выпадания на ней конденсата.
Трубы располагаются строго по горизонтали или вертикали и состыковываются только под прямым углом.
В труднодоступных местах трубы монтируются отдельным этапом.

Уменьшение риска образования дефектов на стыке труб

Рекомендации, которые помогут повысить качество пайки, предупредить образование дефектов:

на сложных участках с ограниченным доступом необходимо работать в паре с помощником: один мастер работает с трубами, второй – с инструментом;
для монтажа коммуникаций с фитингом рекомендуется воспользоваться шаблоном, это позволит быстрее определять глубину пайки, не выполняя замеры каждый раз;
не следует каждый раз отключать паяльник, скорость работы с ним высокая, а потому часто достаточно 10-20 минут на выполнение 1-2 стыков;
фаска по возможности снимается на всех трубах, ее размер – 2мм х45°, что означает длину стороны и угол наклона;
внутреннее армирование позволяет избежать зачистки, что выгодно отличает его от поверхностного;

Технология работы

Главным достоинством использования пластмассовых коммуникаций для поведения и отведения воды, является возможность установки своими руками и использования уже спустя 30 минут после окончания работ. Существуют следующие способы монтажа полипропиленовых труб:

Наружный;
Скрытый.

В квартире чаще можно встретить водоснабжение скрытого типа – где трубы уходят в стенку. Это более удобный вариант по эксплуатации, но его сложнее осуществить без помощи мастера. В частности, потому что требуется разрушать стену. Поэтому большей популярностью пользуется монтаж трубопровода наружным способом.

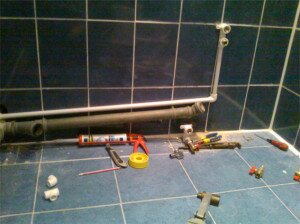

Фото — открытые трубы

Также схема установки зависит от системы отопления и водоснабжения. Она может быть однотрубная, двух трубная и комбинированная.

Инструкция, как осуществляется монтаж однотрубной системы отопления из полипропиленовых труб:

Для начала выполняется проектирование системы. В однотрубной схеме используется отопительный аппарат (скажем, котел), радиаторы, трубопровод, бак для воды и дополнительные установочные элементы;

Далее, производится подключение котла. На магистральную трубу нужно установить термостат и другие устройства для защиты водопровода. Учтите, что в самой низкой точке стояков потребуется установить ручку слива воды. Это понадобится во время проведения ремонта или при необходимости перезалить воду;
На подающие трубопроводы нужно установить насос и фильтр, которые будут переносить нагретую воду из теплоносителя по однотрубной системе отопления;
Когда система отвода теплой воды готова, нужно соединить между собой полипропиленовые трубы. Их центруют в зажимах, которые помогут обеспечить максимальную ровность среза. После этого ножницами коммуникация разрезается до нужного размера. Место среза зачищается обезжиривающими составами и затирается наждачной бумагой для получения идеально ровной поверхности. Правила СНиП по установке полипропиленовых труб гласят, что обязательно нужно делать фаску. Она выполняется размером 2 мм под углом 45 градусов специальным станком или фаскоснимателем;

После готовятся фитинги и нагревательный инструмент, которым будет осуществляться монтаж полипропиленовых труб. Паяльник или муфта включаются в сеть и нагреваются до определенной температуры. В это время в трубу вставляется подходящая по размеру насадка. Диаметр может отличаться на 1 мм, но не более. Хомутами насадка затягивается на трубе и нагревается паяльником. По истечению определенного времени (этот показатель определяет диаметр трубы и толщину стенок) инвертор отключается, в насадку устанавливается второй отрезок трубы

Последовательность действий не меняется, при этом учитывайте, что на поворотные элементы может потребоваться большее время для соединения;

После нагревания нужно осторожно снять трубы с фитинга, но прокручивать и пережимать их нельзя – можно нарушить герметичность соединения и тогда придется снова обрезать полипропилен;
Вся система от радиатора до теплоносителя устанавливается на поддерживающие кронштейны, но у колодца и стены нужно оставить трубы как бы на весу. Среднее расстояние кронштейнов – 20 сантиметров

Это поможет защитить систему от перегрузки при работе.

В зависимости от выбранной схемы может меняться принцип подключения котла или бойлера и труб, но соединение полипропиленовых отрезков практически всегда выполняется по одному принципу.

Особенности работы с полипропиленом:

Угол наклона подбирается согласно требованиям СНиП и ЕНиР. Это очень важный момент, без которого работа водопровода не будет эффективной;
Нужно придерживаться температуры плавления полипропилена и не передерживать соединения по времени;
Для охлаждения пластика требуется буквально несколько минут, но на этот период нужно обеспечить полную неподвижность коммуникации.

Видео: как монтировать полипропиленовые трубы

Достоинства и недостатки труб из полипропилена

Отопительная система, которая будет выполнена из полипропиленовых труб, представлена такими достоинствами:

Доступная стоимость и высокое качество.
Практически гладкая поверхность внутри полипропиленовой трубы пропускает теплоноситель с потерями давления, соответствующие минимальному значению.
Отопление, выполненное специалистами, отличается высокой надежностью.
Трубы из полипропилена стойкие к гидроударам и к коррозии.
У отопления хорошая ремонтопригодность.
Отопительная система имеет высокую тепло- и звукоизоляцию.
Трубам присуща большая упругость, которая обеспечивает устойчивость к примерзанию (замерзанию) воды в системе.
Материал для отопления отличается экологичностью.
Рабочее давление до 10 атм.
По трубам можно транспортировать воду с температурой до 95 °С.
Срок эксплуатации труб из полипропилена составляет больше 50 лет.
Трубы можно проложить в стенах и полах, тем самым скрыть из виду.
Простота монтажа позволяет легко и быстро выполнить установку системы отопления дома самостоятельно.

Так как идеальных материалов нет, отметим недостатки полипропиленовых труб:

Трубы способны расширяться в длину, у них высокий показатель линейного расширения.
Так как солнце негативно влияет на структуру полимера, то трубы нужно защищать от солнечных лучей.
Если температура нагрева повышается до 175 °С, полипропилен начинает плавиться.

Если полипропиленовые трубы были приобретены у непроверенного производителя, то это может привести к проблемам в работе отопительной системы. Использование низкосортного сырья, нарушение технологии изготовления труб могут привести к снижению всех показателей.

Этап третий. Монтаж трубопровода

При прокладке магистрали понадобятся:

трубы;
тройники;
шаровые краны;
заглушки;
переходники;
отводы;
муфты;
разъемные соединительные элементы;
резьбовые фитинги;
пластиковые хомуты.

В первую очередь проводится монтаж основных элементов системы (сантехники, радиаторов, котлов и проч.), после чего в соответствии с составленным проектом размечается будущая магистраль. Элементы трубопровода соединяются между собой с помощью муфт.

Если речь идет об отоплении или горячем водоснабжении, то учитывается термальное расширение. Для компенсации последнего желательно использовать подвижные соединения. При монтаже закрытого трубопровода вначале штробируются стены (в соответствующих местах проделывается канавка шириной в два диаметра трубы).

Заполнение трубопровода жидкостью допустимо лишь по истечении одного часа с окончания монтажа. Гидравлическое испытание можно проводить только через сутки.

Заключение

Отопительная система из полипропиленовых трубопроводов на сегодняшний день получила свое довольно широкое распространение среди потребителей благодаря своим достоинствам, невысокой стоимости, надежности и простоте. Теперь и вы знаете, как производится монтаж системы отопления своими руками — из полипропиленовых изделий. Данная статья помогла вам убедиться, что осуществить монтаж данной системы отопления, в том числе сварку труб, можно самостоятельно, совершенно не прибегая к посторонней помощи. А главное, что применение такой системы возможно не только в одноэтажном строении, но и в многоквартирных домах.

Монтаж пропиленовых труб своими руками: поэтапная инструкция
