Рекомендации по обустройству односкатной крыши для дома своими руками пошагово

Односкатные крыши из профнастила

Частные коттеджи современной архитектуры — это лаконичный фасад и односкатная крыша. Другая распространенная особенность таких домов — это большие, чаще всего панорамные окна.

Фото: homedit.com

Будь-то лето, весна или зима, такой маленький коттедж с односкатной крышей и мансардой выглядит всегда привлекательно. А если вы живете в северном регионе, черный цвет фасадов и кровли будет оптимален для теплосбережения.

Фото: irondesignroofing.com.au

Броским элементом дизайна коттеджа на фото стала динамичная односкатная крыша, которая упирается стропильной системой в землю.

Фото: Englert Inc.

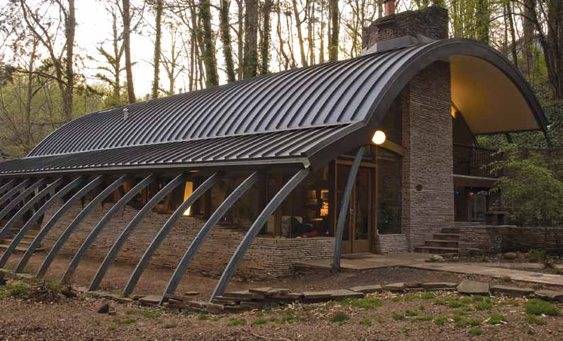

Радиусная односкатная крыша.

Фото: houzz

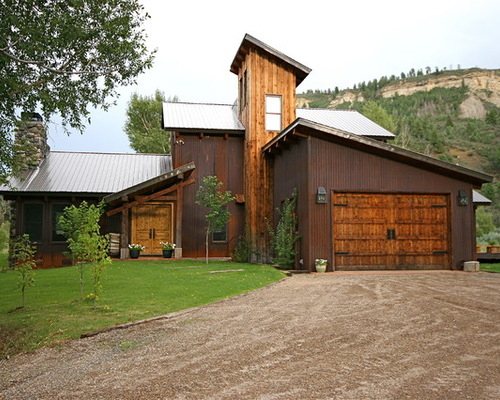

Односкатная кровля неплохо гармонирует с деревянными фасадами, как на фото этой загородной усадьбы с гаражом.

Фото: mountainmodernlife.com

Частный дом в стиле хай-тек — это кубический объем под односкатной крышей, квадратные окна разного размера и контрастная отделка фасадов.

Деревянная обшивка стен и зеленый газон на отдельных участках кровли способны нейтрализовать некую «холодность» отделки из камня.

Как самому сложить блочный фронтон

Для кирпичного фронтона, равно как и для любых других блочных сооружений используется одна и та же технология, меняются лишь габариты блоков. По сути, мы продолжаем возведение торцевых стен, только зауживаем их в форме треугольника.

Иллюстрации
Рекомендации

Центральная стойка. Чтобы вывести правильно треугольник нам нужно обозначить его высоту:В качестве центральной стойки используем металлический уголок или деревянный брус сечением 50х50 мм;
В области конька, обычно это центр здания просверливаем в стене несколько отверстий для крепления;
Прикручиваем стойку по отвесу, строго вертикально.

Боковые растяжки. Теперь нам нужно обозначить боковые стороны треугольника. Для этого от вершины центральной стойки натягиваем к углам фасада 2 шнура.

Начинаем кладку. Дальше традиционным способом выкладываются ряды блоков и оконные проемы.Шнуры у нас обозначают боковой срез стены. Вначале он будет ступенчатым и здесь нужно определиться:
Для кирпичных стен лучше чтобы шнур проходил по вершинам ступеней. Потом ступени выравниваются раствором;
Газоблоки легче резать, поэтому можно либо сразу их обрезать и выводить плоскость, либо ориентироваться на нижнюю точку ступени и обрезать после кладки.

Обустройство скосов на окнах. На нашем примере запланированы окна со скосами параллельными плоскости кровли.Для их обустройства нужно заложить в кладку деревянные доски. Толщина досок порядка 30–40 мм, а ширина равна ширине стены.

Закладываем верхний скос. Верхние скосы над окнами выкладываются в 2 ряда. Между рядами в раствор обязательно закладывается арматурная сетка. Толщина арматуры должна быть от 12 мм.
Теоретически опорные доски после окончания строительства можно вытащить и заштукатурить это место раствором, но в подавляющем большинстве случаев их оставляют замурованными в стену.

Подпорки. Блочная стена штука прочная, но пока раствор окончательно не схватился, на высоте сильный порыв ветра ее может попросту свалить.Поэтому в процессе строительства сразу нужно монтировать жесткие съемные подпорки.

Верхний кант. Поверх скосов мы будем класть еще один ряд блоков, в данном случае они напилены из стандартных блоков.Теоретически без этого можно обойтись, но так удобней делать пазы для промежуточных горизонтальных перекладин стропильной системы.

Заготовка под конек

Очень важно сделать хороший паз под коньковый прогон. Ширина и глубина паза должны быть чуть больше самого прогона, ведь по правилам коньковый брус нужно обернуть рубероидом или какой-либо иной гидроизоляцией.
Параллельный фронтон

Параллельная плоскость выкладывается точно также. Только там кроме косых растяжек еще нужно натянуть горизонтальный шнур, обозначающий коньковый прогон. Иначе вы можете ошибиться, и конек выйдет с уклоном.
Альтернативный способ. Некоторые мастера сразу предпочитают обустроить скелет стропильной системы, состоящий из 2 крайних стропильных ферм и конькового прогона между ними, а по нему уже выкладывать фронтон.

Какие сложности могут возникнуть при устройстве крыши?

Ограниченное пространство для маневра. При небольшом угле наклона крыши придется потратить достаточное количество сил, чтобы качественно провести утепление кровли. Зазоры, неплотное прилегание пароизоляционного или гидроизоляционного материала заставят владельца дома уже в ближайшем будущем задуматься о ремонте крыши.

Подумать о потолке придется заранее. Утеплять потолок на узком участке чердачного помещения будет невозможно

Следует выполнить все работы по обеспечению герметичности еще до начала работ по утеплению крыши.

Важно заранее предусмотреть как будет использоваться кровля, чтобы правильно рассчитать нагрузку. В противном случае высок риск прогиба стропил и даже их разрушение.

Односкатные кровли волнистой формы

Фото: contemporist.com

Крыша коттеджа на фото имеет нетривиальную форму набегающей на берег волны, что подчеркивает ультрасовременную стилистику архитектуры.

Фото: blogs-images.forbes.com

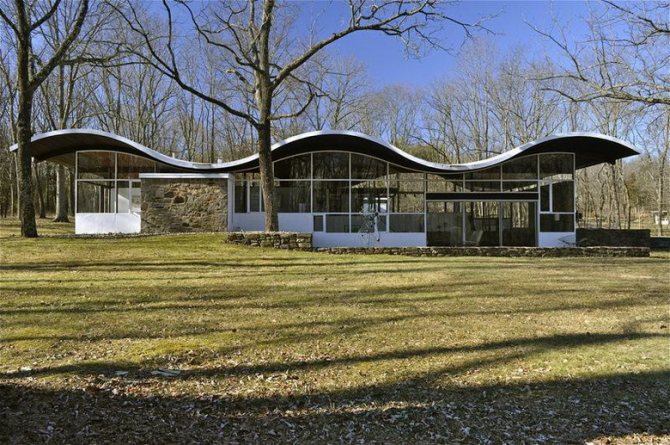

Волнистая линия односкатной кровли смягчает геометрическую строгость фасадов дома, построенного из стекла и металла.

Кривизна волнообразной односкатной кровли может быть легко адаптирована к погодным условиям, характерным для вашего региона, а также в соответствии с архитектурным стилем дома.

Такой коттедж с деревянным каркасом, стеклянными фасадами и дуговидной крышей сразу же притягивает взгляд необычностью формы, напоминающей глаз.

Этот красивый маленький дом C-образной деревянной крышей и эффектно изогнутыми балками — прекрасный пример того, что можно делать с деревом в качестве строительного материала. Практически никаких ограничений, только ваше воображение.

Фото: Magazine Trendir

Частный дом на фото очень органично вписан в окружающий ландшафт. Здесь красная терракота фасадов гармонирует с цветом скал, а бирюзовая патина на медной радиусной кровле перекликается с зелеными тонами растительности.

Как сделать четырехскатную крышу дома своими руками?

Возведение конструкции четырехскатной крыши своими руками, чертежи и фото, изложенные в Интернете, помогут в данном вопросе, является трудоемким, но выполнимым процессом, который требует правильных расчетов и определенной последовательности действий.

Схема стропильной системы четырехскатной вальмовой крыши

Стропильная система кровли является мощным и прочным каркасом, способным выдержать все нагрузки кровли, в том числе кровельного пирога и кровельного покрытия. Надежность и прочность кровли зависит от правильного и точного расчета нагрузки на стропильную систему.

Она должна выдерживать постоянные и временные воздействия. К постоянным относится вес крыши, вес всех элементов стропильного каркаса, масса кровельного пирога. К временным воздействиям можно отнести влияние окружающей среды, вес рабочих и техники при выполнении ремонтных работ на кровле.

Имея перед собой схему стропильной системы, можно приступать к возведению деревянного каркаса. Для начала необходимо установить основные элементы конструкции, на которые крепятся стропильные ноги.

Монтаж конструкции стропильной системы своими руками начинается с обустройства основания для будущего каркаса. Для этого устанавливается мауэрлат, который возводиться по периметру верхнего ряда несущих боковых стен. Далее следует установить лежень для коньковой опоры и смонтировать вертикальные стойки. Они должны располагаться строго под углом 90 град. Малейшие отклонения могут привести к деформации всей конструкции. Шаг стоек составляет не более 2 м. На стойки необходимо закрепить балку конька, сечение которой подбирается с учетом нагрузки центральной части стропильного каркаса.

Для того чтобы конструкция была прочной, необходимо проверять правильность угла размещения стропил на мауэрлате

Далее на основании чертежа стропильной системы следует приступить к установке стропильных ног в следующей последовательности:

• монтаж диагональных стропил, нижняя часть которых крепится к мауэрлату способом врубки;
• установка центральных стропил;
• монтаж угловых стропил, которые крепятся к диагональным брусьям;
• установка затяжки, которая используется для закрепления ног у конька;
• монтаж центральных стоек, которые одним концом крепятся к коньку, а другим – к затяжке (ригелю);
• установка подкосов, которые закрепляются на стропильной ноге и ригеле;
• монтаж шпренгеля, одна часть которого крепится к мауэрлату, а другая – к стропильной ноге.

Схема устройства стропильной системы четырехскатной вальмовой крыши

После этого выполняется монтаж обрешетки. Затем осуществляется укладка кровельного пирога. Он состоит из гидроизоляционного, теплоизоляционного и пароизоляционного слоя. Далее следуют работы по наружному покрытию кровли выбранным кровельным материалом с соблюдением особенностей его укладки.

Если нет возможности самостоятельно выполнить работы, можно воспользоваться услугами специалистов по выполнению монтажа стропильной системы, цена которого зависит от сложности конструкции, общей площади кровли, вида кровельного покрытия, высоты здания, конфигурации кровли и места расположения объекта. Цена за м2 монтажа стропильной системы стартует от 400 руб.

Классический вариант четырехскатной крыши является простой конструкцией, но все же требует знаний строительства и точных расчетов

Монтаж кровельного пирога

Кровельный пирог четырехскатной крыши состоит из нескольких слоев, уложенных в определенной последовательности. Он устанавливается на стропильный каркас, и состоит из таких слоев:

• пароизоляционного слоя в виде защитной пленки, препятствующего проникновению в подкровельную систему влаги из помещения;
• теплоизоляционного слоя в виде утеплителя, укладываемого в пространство между стропилами;
• гидроизоляционного слоя в виде специального материала, препятствующего попаданию влаги в помещение;
• обрешетки в виде досок, к которым монтируется кровельное покрытие.

Гибкая черепица в виде покрытия позволяет максимально экономно использовать кровельный материал, без существенных отходов

Обрешетка в виде деревянных брусьев сечением 50×50 мм поперечно крепится гвоздями к стропильным ногам сплошным слоем или с определенным шагом в зависимости от кровельного покрытия. Далее к обрешетке крепится пароизоляционная плетка внахлест при помощи степлера. Монтаж утеплителя осуществляется в межстропильное пространство. Далее крепится гидроизоляционный слой, технология монтажа которого схожа с пароизоляционным слоем.

Конструкция стропильной системы двухскатной крыши

Постройка крыши любой сложности своими руками предполагает знания назначения основных конструктивных элементов.

Места расположения элементов показаны на фото.

Элементы стропильной системы двухскатной крышиЭлементы стропильной системы двухскатной крыши – схема 2Элементы стропильной системы двухскатной крыши – схема 3

Мауэрлат. Предназначен для распределения нагрузки от стропильной системы на несущие стены здания. Для обустройства мауэрлата выбирается брус из прочной древесины. Предпочтительно лиственницы, сосны, дуба. Сечение бруса зависит от его вида – цельный или склеенный, а также от предполагаемого века конструкции. Наиболее популярные размеры 100х100, 150х150 мм.

Совет. Для стропильной системы из металла мауэрлат также должен быть металлическим. Например, швеллер или двутавровый профиль.

Стропильная нога. Основной элемент системы. Для изготовления стропильных ног используется прочный брус или бревно. Соединенные сверху ноги образуют ферму.

Силуэт стропильной фермы определяет внешний вид строения. Примеры ферм на фото.

Варианты фермы стропильной системы крыши

Важное значение имеют параметры стропил. О них речь пойдет чуть ниже

Затяжка – соединяет стропильные ноги и придает им жесткость.

Прогон:

Коньковый прогон, монтируется в месте примыкания одного стропила к другому. В дальнейшем на него будет установлен конек крыши.

Боковые прогоны, они обеспечивают ферме дополнительную жесткость. Их количество и размер зависят от нагрузки на систему.

Стойка для стропил – вертикально расположенный брус. Также принимается на себя часть нагрузки от веса крыши. В простой двускатной крыше обычно располагается по центру. При значительной ширине пролета – по центру и по бокам. В несимметричной двускатной крыше – место установки зависит от длины стропила. При ломанной крыше и обустройстве одной комнаты на мансардном чердаке – стойки располагаются по бокам, оставляя свободным пространство для перемещения. Если комнат предполагается две – стойки находятся по центру и по бокам.

Расположение стойки в зависимости от длины крыши показано на рисунке.

Расположение стойки в зависимости от длины крыши

Подкос. Служит опорой для стойки.

Совет. Установка подкоса под углом в 45° существенно снижает риск деформации от ветровой и снеговой нагрузки.

В регионах со значительной ветровой и снеговой нагрузкой устанавливают не только продольные подкосы (находящиеся в одной плоскости со стропильной парой), но и диагональные.

Лежень. Его назначение служить опорой для стойки и местом крепления подкоса.

Обрешетка. Предназначена для передвижения во время строительных работ и фиксации кровельного материла. Устанавливается перпендикулярно по отношению к стропильным ногам.

Совет

Важное назначение обрешетки – перераспределение нагрузки от кровельного материала на стропильную систему.. Наличие чертежа и схемы с указанием месторасположения всех перечисленных конструктивных элементов поможет в работе

Наличие чертежа и схемы с указанием месторасположения всех перечисленных конструктивных элементов поможет в работе.

Совет. Обязательно добавьте в схему стропильной системы двухскатной крыши данные об устройстве прохода вентиляционной шахты и дымовой трубы.

Выбор материала для стропил

При расчете материала на двухскатную крышу нужно выбирать качественную древесину без повреждений и червоточин. Наличие сучков для балок, мауэрлата и стропил не допускается.

Для досок обрешетки сучков должно быть минимум, при этом они не должны выпадать. Древесина должна быть прочной и обработанной необходимыми препаратами, которые повысят ее свойства.

Совет. Длина сучка не должна превышать 1/3 толщины бруса.

Пошаговая инструкция по возведению

Алгоритм действий зависит от сложности стропильной системы и вида покрытия, но ряд этапов являются общими. Пошагово:

1. К несущим стенам дома крепится заранее обработанный и просушенный брус мауэрлата – с привязкой на обожженную проволоку к кирпичу, креплением арматурой – к пеноблоку (длина штыря – не менее 2/3 от высоты блока), анкерными болтами – на деревянный брус. Стены дома при этом предварительно закрываются 2 слоями рубероида или промазываются битумной мастикой.
2. К мауэрлату крепятся балки перекрытия (при наличии) и стропильные ноги. Для упрощения работ элементы и их пазы стоит вырезать внизу, по тщательно проверенному образцу. При выполнении этого этапа правильно детали практически вплотную прилегают друг к другу.
3. С внутренней стороны стропил крепится паробарьер – настилаемые с большим нахлестом дышащие мембраны, закрепляемые скобами.
4. В межстропильном пространстве укладывается утеплитель – без щелей, чрезмерного приминания волокон, со смещением стыков матов или плит. При недостаточной высоте стропил на ноги набиваются дополнительные бруски.
5. Поверх стропил настилается и крепится слой гидроизоляции, набивается обрешетка и контробрешетка. Основание под кровельные материалы должно не мешать продуванию пирога, выступать за пределы стен от 10 см.
6. Кровельные покрытия монтируются на обрешетку с учетом требований своей технологии, как правило – снизу-вверх.
7. Бока кровли обшиваются доской или перфорированными свесами, выполняется монтаж дополнительных элементов и системы водостока.

Как возвести односкатную крышу для частного дома, подскажет видео:

Вентиляция кровельного пирога утепленной односкатной крыши обеспечивается путем закладки зазоров между слоями тепло- и гидроизоляции и самими кровельными материалами.

Воздух по ним движется снизу-вверх, через отверстия или решетки по краям ската. Классический конек в таких случаях отсутствует, через верхний край ската, выступающего за несущие стены не выводится внутренняя влага.

В жилых мансардах для этих целей предварительно закладываются вентиляционные окна в аттиковых стенах или монтируются аэраторы с выводом выше кровли с учетом их возможной засыпки снегом. В домах с нежилыми чердаками проветривание подкровельного пространства обеспечивают 2 слуховых окна, расположенные на противоположных стенах.

Мнение, что данные работы можно пропустить (например, как при возведении односкатных кровель беседок, террас или гаражей), ошибочно, в жилых домах подкровельная зона делается проветриваемой вне зависимости от ее назначения и наличия или отсутствия чердачного перекрытия. Но в ее принудительном вентилировании нет необходимости, зоны скопления спертого воздуха как в вальмовых или сложных кровлях отсутствуют.

При изоляции односкатных кровель следует:

• закладывать в жилых домах толщину утепляющей и шумопоглощающей прослойки не менее 15 см;

• полностью заполнять утеплителем все пространство между стропилами за исключением верхнего вентзазора 1-2 см;
• закладывать непроницаемый, но дышащий паробарьер изнутри с обязательными нахлестками полотнищ от 15 см и проклейкой стыков;
• закрывать утеплитель сверху слоем кровельной мембраны или аналогичными рулонными материалами минимальный нахлест составляет 10 см, полотнища укладываются по направлению отвода воды, в дальнейшем этот слой должен оставаться неповрежденным, пробитие гвоздями или крепежами допускается лишь при наличии под гидроизоляцией древесины стропил.

Способы крепления

Схема крепления стропил несложна. Она представляет собой параллельные доски, уложенные с опиранием на две стены сруба. Для правильной установки стропильных ног используют переходные деревянные элементы.

Стропильные ноги устанавливают наклонно под определенным углом. Чтобы сделать крепление прочным, искусственно увеличивают площадь контакта отдельных элементов двумя способами:

• делают врубки;
• запиливают верхние и нижние края стропильных ног.

Шаг стропил зависит от разновидности материала и составляет от 60 до 90 см. Монтаж стропильной системы производят по следующей схеме:

1. Монтаж несущего бруса вдоль стены здания. По торцу здания укладывают рубероид, а на него – подготовленный брус.
2. При подготовке бруса и стропил планируют вылет доски над свесом крыши. Расстояние вылета зависит от угла ската и составляет около 40 см.
3. Доска врезается для прочности в мауэрлат.

Проектирование и определение оптимального угла наклона

Главной задачей при проектировании такой конструкции — правильно определить высоту каждой из стен. Тогда крыша гаража будет иметь оптимальный угол наклона с учетом погодных условий региона и нагрузкой ее конструкции на стены и фундамент. Как определяются некоторые параметры показано на картинке.

Чтобы правильно определить эти параметры следует учитывать три таких важных параметра:

• Сила ветра. Существует специальная карта, в которой вся местность страны разделена на зоны, с указанием направления основных ветров и их интенсивности. Сверив свой участок по карте с расположением одной из восьми существующих зон, необходимо согласно рекомендаций специальных таблиц выбирать угол наклона. Чем интенсивнее дуют ветра, тем скат крыши должен быть более пологим, чтобы предотвратить ее срыв во время сильных порывов;
• Количество осадков. Территория разбита на зоны и по количеству осадков. Чем больший угол наклона выбирается, тем проще снегу с него соскальзывать. Поэтому в регионах со снежными зимами крыша гаража должна быть более крутой.
• Кровельный материал. Этот параметр выбирается также в зависимости от количества и вида осадков, характерных для данной климатической зоны. Выбрать кровельный материал, можно опираясь на таблицу, приведенную на рисунке.

​

В зависимости от выбора направления ската, выбираются и стены, которые будут отличаться по высоте. Уклон может быть поперечным, тогда разница будет между боковыми стенами гаража. При такой конструкции стропила делаются меньше, чем при втором варианте. И не всегда для них требуется монтаж дополнительной опоры. На фото представлен образец такой кровли.

Во втором случае скат выполняется от фасадной стены гаража, к задней. В этом случае сделанный в такую сторону уклон требует монтажа стропил не менее, чем 6 метров, а также необходимости их усиления дополнительными опорами.

Внимание! Односкатную крышу можно смонтировать и на постройке, которая оборудована стенами одинаковой высоты. Для этого под стропила с одной стороны следует установить стойки, обвязанные брусом, который будет выполнять функции мауэрлата. Чтобы закрыть конструкцию, часть над фасадом зашивают любым из предпочитаемых строительных материалов

Чтобы закрыть конструкцию, часть над фасадом зашивают любым из предпочитаемых строительных материалов.

При одинаковой высоте стенок может быть применен и другой способ монтажа односкатной кровли: отдельно монтируются стропильные фермы, которые потом устанавливаются на мауэрлат, придерживаясь определенного шага. Чаще всего делается одна ферма, которая примеряется и тщательно подгоняется. А потом ее используют в качестве шаблона, чтобы сделать необходимое количество остальных элементов, без работ на высоте. Когда они все будут готовы, необходимо выполнить окончательный монтаж. Нижние углы конструкций крепят непосредственно к мауэрлату. Верхние концы всех ферм обшиваются брусом, из которого создается единая конструкция.

Важно! Такой вариант обустройства кровли очень хорошо будет монтировать в том случае, когда между стенами достаточно большое расстояние и есть необходимость в усилении стропил. В таком случае, как представлено на фото, когда гараж является пристройкой жилого дома, или другого строения, одна сторона стропил упирается в стену в специально сделанные в ней кронштейны, а вторая – на стойки вертикального расположения с обвязкой. В таком случае, как представлено на фото, когда гараж является пристройкой жилого дома, или другого строения, одна сторона стропил упирается в стену в специально сделанные в ней кронштейны, а вторая – на стойки вертикального расположения с обвязкой

В таком случае, как представлено на фото, когда гараж является пристройкой жилого дома, или другого строения, одна сторона стропил упирается в стену в специально сделанные в ней кронштейны, а вторая – на стойки вертикального расположения с обвязкой.

Проектирование односкатных сооружений – минимум сложностей

При разработке проекта в первую очередь необходимо определиться с углом наклона крыши. Желательно делать его в наветренном направлении. Уклон кровельного покрытия обеспечивается одним из следующих способов:

1. Опорными столбами либо стенами равной высоты (классический вариант).
2. Дополнительными опорами, прикрепленными к основному сооружению (к его стеновым поверхностям). По отношению к противоположной стенке такие добавочные элементы всегда располагаются на определенном возвышении.
3. Самодельными или готовыми (фабричными) половинчатыми фермами.

Если район, в котором возводится дом или хозпостройка, характеризуется повышенной ветровой нагрузкой, скат кровли рекомендуется делать не более 20°. Для регионов с обычными ветрами уклон можно брать в пределах 35–40°

Следует принимать во внимание и количество осадков. В местностях, где дожди идут часто, уклон ската берется от 45° и выше

Если же среднегодовой объем осадков является нормальным, допускается делать 30-градусный наклон.

Также при выборе крутизны крыши учитывается материал, используемый для ее покрытия. Оптимальные углы наклона приводим далее:

• 25–35° – при использовании в качестве кровельного покрытия черепицы;
• 5–10° – для рулонных материалов;
• 18–35° – фальцевая кровля;
• 20–45° – плоский либо волнистый шифер.

При расчете стропильной системы важно помнить о том, что она обязана распределять нагрузку на опоры как можно более равномерно. В данном случае следует учитывать и вес самого сооружения, и воздействия, оказываемые снегом и ветром

Нюанс. Стропильные ноги при расчете кровельной конструкции рассматриваются в качестве горизонтальных балок.

Проект здания с односкатной крышей

В большинстве случаев система стропил для сооружений с одним скатом изготавливается из древесины. Дерево – экономически выгодный, простой в обработке и экологически безопасный материал. При этом не нужно забывать о склонности древесных изделий к изменению линейных параметров под действием температурных перепадов и колебаний влажности.

Еще один важный момент. Деревянные элементы стропильной системы могут провисать в процессе эксплуатации, если дистанция между ее опорами выбирается необоснованно большой. Эта проблема решается по-разному. При шаге опор 4,6–9 м монтируются подкосы – подпорки для стропильных ног. Они придают системе требуемую жесткость. При дистанции между опорными элементами не более 4,5 м никаких дополнительных элементов устанавливать не нужно. А вот когда шаг стропил равняется 9,1–12 м, пролет укрепляется посередине особой конструкцией прогонно-консольного типа. Она выполняется в виде рамы из древесины, которая устанавливается на опоры (вертикальные). Прогонная конструкция располагает верхней балкой и подкосами. Если длина стропилин более 12 м, монтируется несколько консольных рам.

Геометрические размеры строящегося сооружения обуславливаются расстоянием между ногами стропил. Поэтому нам нужно разделить стеновые поверхности, служащие опорой для кровельного каркаса, на равные отрезки. Такую разбивку выполняют с расчетом того, что стропильные ноги подпирают оба края кровли.

Двухэтажные дома

Фото: houzz.com

Загородный коттедж может быть спланирован как комбинация отдельных помещений под односкатными крышами на разных уровнях: для жилого пространства, для пристройки к дому в виде веранды и для гаража.

Частная усадьба на фото спроектирована как тандем одноэтажного и двухэтажного коттеджей с зоной патио между ними.

Односкатная кровля, преломляющаяся и переходящая на фасад, — стильный тренд, пришедший к нам из Европы.

Рациональный вариант планировки двухэтажного коттеджа — просторный балкон, примыкающий к гостиной-столовой и расположенный над гаражом. Здесь вам будет приятно провести время за семейной или дружеской трапезой.

Оригинальность проекта частного дома на фото — уклон односкатной крыши, направленный в сторону водоема для оптимального стока ливневых вод.

Односкатная кровля способна придать выразительную динамику архитектуре домов в стиле хай-тек.

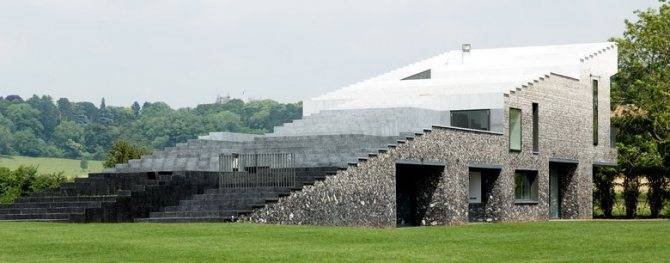

Задуманный как геологическое образование, которое возвышается над равнинным ландшафтом, этот дом в Великобритании имеет уникальную односкатную кровлю-лестницу, выложенную кремниевой плиткой. Такая современная архитектура контрастирует и одновременно дополняет природное окружение благодаря естественности своих форм и оттеночных переходов от темно-серого к белесо-дымчатому.

Гидроизоляция и утепление крыши

Первым слоем укладывают гидроизоляционную пленку внахлест и закрепляют при помощи строительного степлера. Затем укладывают утеплитель. Если уровень уклона кровли маленький, можно использовать керамзит. Это экологичный и долговечный насыпной материал, который не промокнет даже при протекании кровли. Кроме того, керамзит не испортят грызуны.

Однако укладка керамзита отличается сложностью и длительностью, так как при монтаже нужно очень плотно укладывать материал, чтобы не оставалось дыр и зазоров для прохождения воздуха. Потребуется достаточно большой и плотный слой, чтобы обеспечить должную теплоизоляцию. Такой слой увеличит нагрузку на фундамент и на строительные конструкции.

Для среднего и большого уклона используйте минвату в рулонах или пластах. Мягкий утеплитель характеризуется легким и оперативным монтажом, маленьким весом и высокой плотностью, хорошей пароизоляцией и доступной стоимостью. Кроме того, вата отлично заполняет пустоты и не подвергается негативному воздействию грызунов. Но для качественной гидроизоляции при укладке материала нужно оставлять специальные вентиляционные зазоры.

При монтаже не делайте большое количество швов и стыков, так как они усиливают отток тепла и приток холода. Обязательно оставляйте зазоры между слоями изоляции для обеспечения нужной вентиляции и циркуляции воздуха. Сверху утеплитель можно покрыть рубероидом.

Конструкция стропильной системы

Стропильная система односкатной крыши не представляет из себя ничего сложного, особенно для тех, кому знакомо устройство двухскатной. Она состоит из тех же основных опорных элементов, которые демонстрирует схема:

1. Мауэрлат. Прочное, массивное основание, изготовленное из бруса сечением 150х150 мм. Мауэрлат крепят на верхнюю часть стен, чтобы он брал на себя вес кровли и перенаправлял его на фундамент. Его не устанавливают лишь в домах из бревна и бруса, в которых задачи мауэрлата выполняет верхние венцы сруба. В сооружениях из кирпича ил газосиликата по верхнему краю стены налаживается опалубка и заливается бетонная стяжка.
2.  Стропильные ноги. Стропила представляют собой ровные, прочные бруски из дерева сечением 50х150 мм или 100х150 мм. Они опираются на стены, образуя геометрию скатов. Шаг между двумя стропильными ногами выбирают в промежутке между 60-120 см. Нужно учитывать, что как слишком редкий, так и слишком частый шаг нежелателен: если стропил необоснованно много, конструкция получится слишком тяжелой, если мало – не выдержит веса кровельного материала.Расстояние между стропилами определяют инженерный расчет.
3. Подкос. Также называемый подстропильная нога элемент дополнительной опоры. Он под углом отходит стойки, подпирая серединную часть стропила, предотвращая его прогиб. Подкосы также изготавливают из дерева, досок сечением 50х150 мм.
4. Стойка. Вертикальная опора, которая одной стороной стоит на несущей перегородке, а другой подпирает стропильную ногу, перенося ее вес на фундамент здания. Шаг между стойками должен быть 1,2-1,5 м, большее расстояние не обеспечивает должной поддержки.
5. Лежень. Изготавливают из того же материала, что и мауэрлат, выполняет он такие же функции стой лишь разницей, что устанавливается на внутренние опорные стены.
6. Схватка. Горизонтально расположенная доска, стягивающая две стойки, предотвращающая их распирание.
7. Кобылки. Используют, если длины стропильных ног недостаточно для сооружения свеса крыши. Это доски меньшего сечения, с помощью которых удлиняют стропила. Расстояние от стенды до конца кобылки должно быть не менее 40 см.
