Элементы конструкции и материалы
Прочность односкатной крыши и сохранение тепла внутри бани зависит от выбора качественного материала, соответствующего нелегким условиям эксплуатации. Для работы своими руками подойдут следующие материалы.
- Для мауэрлата. В качестве опорного бруса, укладываемого на поверхность стен, на которые крепят стропила, используют прочный хвойный брус сечением 150х150 мм или толще. Для того, чтобы его не поразили гнили, его гидроизолиуют с помощью обмазки мастикой или рубероидом.
Правила монтажа мауэрлата
- Для стропил. Для изготовления стропильных ног, на которых лежит вся тяжесть кровельного материала, используют ровные доски сечением 50х150 мм из твердой древесины. Такой размер пиломатериала гарантируют достаточный запас прочности и позволяет легко использовать утеплитель толщиной 150 мм, если это необходимо. Длина стропил должна учитывать запас на свесы, защищающие стены бани от влаги. На каждом конце стропильной ноги изготовляют выпилы под мауэрлат и закрепляют на него с помощью гвоздей или металлических накладок.
Узел опирания стропил на стену
- Для обрешетки. Обрешетку приколачивают к стропильным ногам перпендикулярно им, она служит для распределения нагрузки кровли между опорами. Для некоторых видов кровельных материалов, которые подвержены деформации, необходимо обустройство сплошной обрешетки из влагостойкой фанеры, для остальных подойдет решетчатая конструкция из реек толщиной 25-30 мм.
- Для кровли. Для бани с односкатной крышей следует выбирать долговечные, прочный и в то же легкий кровельный материал с достаточно гладкой структурой поверхности. Оптимальный выбор – ондулин, мягкая черепица, металлочерепица или профнастил.

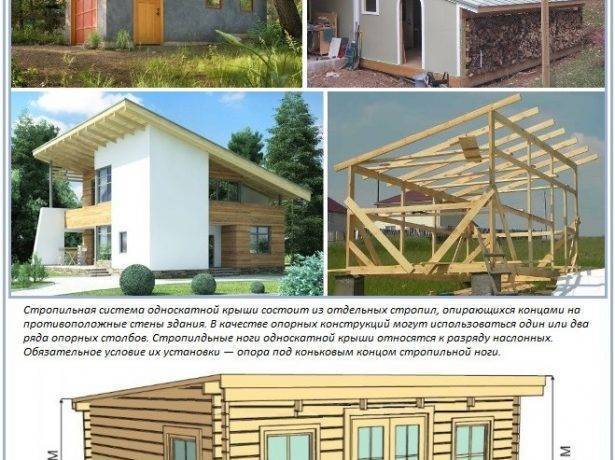

Варианты конструкций стропильной системы односкатной крыши
Важно, что для односкатной крыши без чердака потребуется дополнительно утеплитель в виде плит или рулонов волокнистых веществ с низкой теплопроводностью. Если проект предусматривает чердак, то утепление ската не потребуется
Учтите, что в любом случае для строительства односкатной крыши своими руками потребуется гидроизоляционная пленка, антисептический и огнеупорный состав для обработки древесины, специальный крепеж для кровельного материала и минимальный набор инструментов.
Монтаж стропильной системы
Предусмотрено два варианта монтажа крыши. Сначала следует установить несущие элементы на стены, находящиеся на разных уровнях. Есть также изделия треугольной формы, которые объединяют стропило, балку и стойку.
Первый этап – установка мауэрлата, который позволяет равномерно распределяет нагрузку на несущие стены. Мауэрлат устанавливается на несущую стену или между балками. Для кирпичных конструкций используются отожженные проволоки, для зданий из пористых материалов – арматура, длина которой равна 2/3 ширины блока. Для сруба и бруса используется анкерный болт.
Следующий этап – установка балок перекрытия, а также стропил. Стропильная нога может опираться на балки перекрытия, она устанавливается на мауэрлат с помощью запила, который выполняют с точностью. При этом зазор между ногой и мауэрлатом должен быть минимальным.
Стропила делаются из сосны, берутся доски толщиной в 50 мм. Дерево необходимо обязательно обработать специальными антисептическими и огнезащитными средствами.
Балки перекрытий укладываются в гнезда, которые готовятся заранее, при этом обрабатываются гидроизоляцией. Чтобы конструкция была более устойчивой, применяются подкосы и промежуточные стойки., которые устанавливаются на балках перекрытий. Чтобы предотвратить прогиб бруса, устанавливаются подстропильные ноги. Их монтируют только в том случае, если ширина пролета равна 4, 5 м. л.
Далее делается обрешетка. Между ними делается шаг, при котором шиферный лист перекрывает две рядом находящиеся рейки. Поверх обрешетки фиксируются карнизные и ветровые планки, водостоки, после чего делают обшивку фронтонов и стен.
Шифер монтируется, начиная с нижних рядов, места стыка закрепляются шиферными гвоздями. Затем следует утеплить кровлю. Раньше в качестве теплоизоляционных материалов использовали стружечный шлак или глинобетон.
Но такие материалы не обеспечивают хорошую теплоизоляцию, поэтому они прекрасно выдерживают дождливую погоду и талого снега. Самым лучшим утепляющим материалов является УРСА. Он прост в использовании и экологичный. Главное – соблюдать правильную технологию укладки.
Рассмотрим основные этапы:
Первый слой укладывается из паро- или гидроизоляционных материалов. 2
Главная цель – обеспечивать сухость и хорошую вентиляцию утеплителя, чтобы материал не портился.
Обязательно должен быть защитный пароизоляционный слой.
Важно сделать правильную теплоизоляцию, тем более, если в ваших планах – монтаж гипсокартона или натяжных потолков.
Особенности устройства
Чтобы понять, как сделать односкатную крышу на гараже, необходимо разобраться с ее устройством. Вся конструкция обычно состоит из таких важных и дополняющих друг друга элементов:
- Стропильная система – самый важный элемент кровли, отвечающий за способность всей конструкции выдерживать нагрузки, а также необходимый для последующего крепления на него всех остальных составляющих;
- Обрешетка , которая является опорной частью для последующей укладки кровельного материала;
- Изоляционный слой , который включает как гидроизоляцию, так и термоизоляцию, необходимые для поддержания оптимального и стабильного микроклимата в помещении гаража;
- Кровельное покрытие. Материал, покрывающий всю конструкцию сверху и необходимый для защиты от внешних факторов;
- Дополнительные элементы (необходимые как для усиления, так и для стабилизации всей конструкции).
Стропильная система
Об особенностях строительства стропильной системы односкатной крыши рассказывается в видео:
Стропильная система односкатной крыши монтируется достаточно просто и не требует особых навыков, но имеет при этом свои отличительные черты. Чаще всего для ее монтажа используют деревянный брус, предварительно обработанный антисептическими составами, предотвращающими гниение и проникновение грибка в древесину при размокании.
Основными составными элементами стропильной системы являются:
- Мауэрлат. Обычно это брус 150*150 мм, необходимый для создания прочной и устойчивой основы всей конструкции. Он устанавливается на боковые стены, и служит для равномерного распределения веса крыши, передавая его на несущие стены. К стенам он крепится при помощи анкеров. Между стенами и мауэрлатом устанавливается гидроизоляционный слой;
- Стропильная нога. Для ног выбираются бруски сечением 50*150 мм, их длина должна превышать ширину гаража как минимум на 40- 50 см, чтобы можно было сформировать необходимый для отхода влаги свес крыши. При установке стропильных ног между ними выдерживают расстояние от 60 до 110 см;
- Свес. Длина, на которую стропила выступают за периметр постройки. Если этот параметр недостаточный, то стропильные ноги удлиняют, добавляя кобылки;
- Фронтон. Часть стены между углом крыши и карнизом, которую при строительстве гаража выстраивают до монтажа крыши и не делают обособленным;
- Обрешетка – основа, на которую укладывается кровельный материал. Она может быть решетчатого типа (с различной величиной расстояния между листами фанеры, применяемая для крыш из профнастила и металлочерепицы) или сплошного, которая применяется для крыши из мягкого или рулонного материала.
При строительстве односкатной крыши стропильная конструкция может быть смонтирована одним из способов:
- Подвесным (с упором на концы);
- Наслонным (наличие промежуточной опоры).
Если пролет, который образуют опорные стены, не превышает 5 метров, то можно смело ограничиваться установкой на стропильную систему только ригелей (горизонтальных элементов). Они крепятся в местах соединения мауэрлата со стропилами.
Особенности стропильной системы зависят от материала стен здания и его размеров.
Поперечное сечение стропильных ног выбирается в зависимости от таких факторов:
- Веса стропильных ног, обрешетки, гидроизоляционного слоя и утеплителя;
- Вес кровельного материала;
- Нагрузки атмосферного типа (осадки, ветер и т.д.).
Виды стропильных систем на односкатной крыше
Стропильная система при обустройстве односкатной кровли может исполняться в одном из трех вариантов, выбор которых зависит от типа и размеров строения:
Висячая система устанавливается в редких случаях, когда между основными несущими стенами нет капитальных перегородок. При постройке такой крыши, для удобства работы, на балки перекрытия укладывается временный настил из досок. На этой основе и собираются фермы стропильной системы. Чтобы висячая система была надежной, параллельные стены, на которые будут укладываться балки перекрытия, должны быть выведены на одинаковую высоту. При необходимости этот тип конструкции применяют в домах, выстроенных из любых используемых в строительстве видов материалов.
Стропильная система может представлять собой конструкцию по типу фермы
Если в чердачном помещении запланирована комната, то вентиляция устраивается, как для жилого помещения.
Если же конструкция будет выполнять только роль чердака, то вентиляция должна быть усилена, так как помещение не будет отапливаться. Вентиляция в этом случае должна функционировать эффективно, чтобы здесь не скапливалась влага и не возникала сырость и плесень, которая со временем появится и в доме.
Наслонные стропильные системы отличаются тем, что их устанавливают в строениях с внутренними капитальными перегородками, которые становятся дополнительными опорами для балок перекрытия.
Крепление стропил на мауэрлате
В наслонных системах стропила устанавливают жестко на фронтонную стену, на которой заранее установлен мауэрлат, а нижний их край может быть зафиксирован как жестко, так и на скользящие крепления. Такими конструкциями односкатной крыши в основном покрывают кирпичные или каменные дома.
Для жесткости конструкции устанавливают дополнительные распорные элементы. Существует несколько систем их установки, в зависимости от того, сколько должно быть свободного места в чердачном помещении, угла уклона ската и массивности стропил.
Скользящая стропильная система используется в основном для бревенчатых срубов, так как она позволяет избежать деформации конструкции крыши, если дом даст усадку. При устройстве этого вида крыши, стропила жестко фиксируют на фронтонной стене, на мауэрлате, а нижнюю их часть крепят к мауэрлату исключительно скользящими креплениями, которые при колебаниях стен дома дают возможность стропилам принимать удобное положение.
Скользящие крепления стропил к мауэрлату
Уклон кровли – как сформировать и для чего нужно
Первая задача кровли – изолировать внутреннее пространство дома от внешних факторов (дождь, снег). Чтобы избежать замоканий и протечек, необходимо обеспечить гарантированный сток воды с поверхности крыши во время дождя и таянья снега. Именно с этой целью выполняют наклон поверхности кровли
От уклона кровли зависит парусность всей конструкции. Слишком крутой угол обеспечит полный сток воды и снега, но сделает уязвимой крышу перед порывами ветра. К тому же не все кровельные материалы можно применить на крутых крышах.
Малый угол расширит ассортимент кровельного ковра, но повысит риск того, что вода будет стоять на крыше после дождя или при таянье снега.
Угол наклона односкатной кровли должен быть оптимальным. Но всё же формирование того или иного угла зависит от выбора кровельного материала и региона строительства с характерными погодными условиями и уровнем осадков.
Формирование угла наклона при балочной системе выполняется за счет разновысоких стен дома.
Используя фермы, угол наклона кровли формируется углом установки верхнего пояса. При этом, учитывая, что ферма с её элементами рассчитывается специальными компьютерными программами, можно быть уверенным, что угол наклона в этом случае будет оптимальным. Будут учтены и погода, и нагрузки от снега и ветра.
Утепление кровли
Кровельный пирог устраивается с учётом завершающего покрытия. Пирог включает в себя утеплитель, паро- и гидроизоляцию. Чтобы утеплить строение, подойдёт смесь бетона и глины, шлаки цемента и другие материалы. Довольно часто строители применяют многослойные материалы, например, минеральную вату. Утеплительные плиты бывают:
- плитными;
- рулонными.
Перед прокладкой утеплителя надо выполнить гидроизоляцию. Материал выкладывается поверх составных элементов кровли.
Перед выполнением утепления нужно проложить гидроизоляцию
Это целесообразно делать в случае, если толщина материала для теплосбережения меньше высоты стропила. Если утеплитель по толщине соответствует высоте опорного элемента, плёнку следует монтировать на верхние части брусков, которые применяются для увеличения высоты подпорок.
Гидроизоляцию надо монтировать поперёк ската с нахлёстом 100 мм. Между гидроизоляцией и крышей надо оставить вентиляционный зазор в 50 мм или более. Для этого поверх плёнки монтируются бруски 50х50 мм.
Утеплитель понадобится разрезать на отдельные полосы и расположить между планками. Монтировать материал нужно враспор, для этого его ширина должна превышать расстояние между поблизости размещёнными подпорками на 30 мм. Затем нужно расположить пароизоляционный материал в нижней части стропил и зафиксировать его гвоздями с головками без выступа. Пароизоляция монтируется с нахлёстом примерно в 8–10 см. Для герметичности полотна рекомендуется соединять самоклеящейся лентой.
Фотоотчет со стройки: односкатная крыша на доме из газобетона
Построен дом в СПб. Проекта не было, была общая идея, которая представлена на фото. Дом из газобетона, финишная отделка — штукатурка, крыша — фальцевая выбрана исходя из дешевизны, надежности, простоты монтажа.
Идея дома под односкатной крышей
После того как выгнали стены, в них залили армопояс, в который через каждый метр установлены шпильки (Ø 10 мм). Когда бетон в армопоясе достиг требуемой порочности, на битумную мастику уложили слой гидроизоляции («Гидроизол», разрезанный вдоль на полосы нужной ширины). Поверх гидроизоляции укладывается мауэрлат — брус 150-150 мм. Все пиломатериалы, которые применяются для устройства кровли, сухие, обработаны защитными пропитками, антипиренами.
Начало монтажа односкатной крыши — укладка мауэрлата
Его сначала кладут на место (лежит на шпильках, придерживаемый помощниками), проходят вдоль, стуча молотком по тем местам, где стоят шпильки. В брусе отпечатываются места, где торчат шпильки. Теперь сверлят отверстия и просто насаживают его на шпильки.
Так как пролет получается большим, поставлены подпорки из бруса (150-150 мм), на которые уложен прогон, который будет поддерживать стропильные ноги.
Установка стоек и прогона
Ширина кровли получается 12 метров. Это с учетом выноса в 1,2 метра с лицевой стороны. Поэтому брусья мауэрлата и прогон «торчат» за пределы стен именно на такое расстояние.
Для обеспечения выноса кровли мауэрлат и прогон торчат ха пределы стены
Сначала были сомнения насчет такого большого выноса — крайний правый брус висит на 2,2 метра. Если этот вынос уменьшить, плохо будет стенам, да и внешний вид ухудшится. Потому все решено оставить как есть.
Укладываются стропила из двух срощеных досок 200*50 мм, с шагом 580 мм. Доски сбиваются гвоздями, в шахматном порядке (вверху-внизу), с шагом 200-250 мм. Шляпки гвоздей то справа, то слева, попарно Два сверху/снизу справа, два сверху/снизу слева и т.д.). Места сращивания досок разносим на менее чем на 60 см. Полученная балка получается намного надежнее чем аналогичный цельный брус.
Способ крепления стропил
Далее пирог односкатной крыши для данного случая такой (со стороны чердака — на улицу): пароизоляция, каменная вата 200 мм, вентзазор (обрешетка, контр-обрешетка), влагоизоляция, кровельный материал. В данном случае это пурал темно-серого цвета.
Пример кровельного пирога для односкатной крыши (он вообще-то стандартный)
Утепление изнутри будем проводить потом, а пока поверх стропил укладываем гидро-ветро- защитную мембрану «Тайвек Солид»(паропроницаемая).
Укладываем гидроизоляционную ветрозащитную паропроницаемую мембрану
Мембрана укладывается снизу-вверх, крепится скобами из степлера. То полотно, которое раскатывается выше, заходит на уже уложенное на 15-20 см. Стык проклеивается двусторонний лентой (покупали вместе с мембраной). Затем поверх мембраны набивается планки, на них — обрешетка под фальцевую кровлю.
Обрешетка из доски 25*150 мм
Сначала сделана обрешетка из доски 25*150 мм с шагом в 150 мм. После укладки, походив по крыше, решено усилить обрешетку. Для этого между уже уложенными досками набиваем доски 100 мм ширины. Теперь между досками остается зазор в 25 мм.
Обрешетка односкатной крыши в результате
Далее на нижнем фронтоне набили крюки для монтажа водосточной системы. Набиты они неровно, так как из-за большой длинны фронтона решено сделать две приемные воронки на расстоянии 2,8 метра от края. Для обеспечения стока в две стороны и сделан такой рельеф.
Набили крюки для водосточной системы
Далее надо заносить куски металла (картины) длиной по 12 метров. Они не тяжелые, но гнуть их нельзя, потому «салазки» отпадают. Для подъема построен временный «мостик» соединяющий землю и крышу. По нему и поднимали листы.
Подъем листов по мостику
Далее идут кровельные работы, которые отличаются в зависимости от типа кровельного материала. В данном случае необходимо было решить проблему температурного расширения материала — оцинкованная сталь (пурал) при нагревании/остывании значительно изменяет свои размеры. Чтобы обеспечить свободу расширения крепить материал к обрешетке решено за фальц подвижными кляммерами со свободой перемещения 15-20 мм.
Установка кляммеров для фальцевой кровли
Укладка фальцевой кровли из пурала
После укладки кровельного материала остается подшивка свесов, а они ничем не отличается.
Кровлю надо довести «до ума» — подшить свесы, но, в основном, она уже готова
Ну, а на фото ниже то, что получилось после отделки. Очень современно, стильно и необычно.
Дом с односкатной крышей — отделка почти закончена
Основные несущие элементы
Конструкция включает в себя следующие составляющие:
Стропильные ноги, которые передают нагрузку от веса кровельного покрытия и стена на стены дома. Сечение подбирается в зависимости от угла наклона, пролета, шага и расчетной нагрузки. Правильно выполнить подробный расчет может профессионал. Для частного строительства можно использовать примерные значения, при этом лучше всего предусмотреть небольшой запас.
Нарожники — это стропильные ноги, которые с одной или обеих сторон опираются на накосные. Сечение рассчитывается так же, как и для стропил.
Накосные ноги — конструкция, которая используется в вальмовой крыше. Этот элемент служит опорой для нарожников. Сечение принимают в зависимости от нагрузки и пролета, оно в любом случае должно быть больше, чем у стропильных ног.
Мауэрлат — элемент, который служит опорой для стопил и передает нагрузку от кровли на стены, равномерно распределяя ее. Правильно будет выбрать сечение с размерами 100 на 100 или 150 на 150 в зависимости от сложности объекта. Монтаж мауэрлата не производится при строительстве каркасных и деревянных домов, поскольку в этом случае в его роль играем верхний венец стен или обвязка.
Ригель — брус, который также является опорой для стропил, но уже в верхней части. Ригель устанавливается в коньке кровли или на изломе ската, в случае ломаной конструкции. Сечение следует принимать в зависимости от условий, в качестве рекомендуемого значения можно привести размеры 200 на 200 мм.
Подкосы, стойки, схватки — дополнительные элементы для раскрепления элементов. Применяются для уменьшения сечения несущих конструкций. Их сечение чаще всего выбирается конструктивно
При этом важно учитывать удобство выполнения соединений.
Мансардная крыша своими руками должна возводится начиная именно с подбора сечений всех элементов каркаса кровли. Материал для изготовления выбирается с учетом следующих условий:
- древесина должна быть хвойных пород (сосна, ель, лиственница);
- сорт материала — первый или второй;
- влажность не более 15%.
Обязательно перед началом строительства следует обработать все доски и бруски антисептическими составами.
Особенности устройства
Чтобы понять, как сделать односкатную крышу на гараже, необходимо разобраться с ее устройством. Вся конструкция обычно состоит из таких важных и дополняющих друг друга элементов:
- Стропильная система – самый важный элемент кровли, отвечающий за способность всей конструкции выдерживать нагрузки, а также необходимый для последующего крепления на него всех остальных составляющих;
- Обрешетка, которая является опорной частью для последующей укладки кровельного материала;
- Изоляционный слой, который включает как гидроизоляцию, так и термоизоляцию, необходимые для поддержания оптимального и стабильного микроклимата в помещении гаража;
- Кровельное покрытие. Материал, покрывающий всю конструкцию сверху и необходимый для защиты от внешних факторов;
- Дополнительные элементы (необходимые как для усиления, так и для стабилизации всей конструкции).
Стропильная система
Об особенностях строительства стропильной системы односкатной крыши рассказывается в видео:
Стропильная система односкатной крыши монтируется достаточно просто и не требует особых навыков, но имеет при этом свои отличительные черты. Чаще всего для ее монтажа используют деревянный брус, предварительно обработанный антисептическими составами, предотвращающими гниение и проникновение грибка в древесину при размокании.
- Мауэрлат. Обычно это брус 150*150 мм, необходимый для создания прочной и устойчивой основы всей конструкции. Он устанавливается на боковые стены, и служит для равномерного распределения веса крыши, передавая его на несущие стены. К стенам он крепится при помощи анкеров. Между стенами и мауэрлатом устанавливается гидроизоляционный слой;
- Стропильная нога. Для ног выбираются бруски сечением 50*150 мм, их длина должна превышать ширину гаража как минимум на 40- 50 см, чтобы можно было сформировать необходимый для отхода влаги свес крыши. При установке стропильных ног между ними выдерживают расстояние от 60 до 110 см;
- Свес. Длина, на которую стропила выступают за периметр постройки. Если этот параметр недостаточный, то стропильные ноги удлиняют, добавляя кобылки;
- Фронтон. Часть стены между углом крыши и карнизом, которую при строительстве гаража выстраивают до монтажа крыши и не делают обособленным;
- Обрешетка – основа, на которую укладывается кровельный материал. Она может быть решетчатого типа (с различной величиной расстояния между листами фанеры, применяемая для крыш из профнастила и металлочерепицы) или сплошного, которая применяется для крыши из мягкого или рулонного материала.
При строительстве односкатной крыши стропильная конструкция может быть смонтирована одним из способов:
- Подвесным (с упором на концы);
- Наслонным (наличие промежуточной опоры).
Если пролет, который образуют опорные стены, не превышает 5 метров, то можно смело ограничиваться установкой на стропильную систему только ригелей (горизонтальных элементов). Они крепятся в местах соединения мауэрлата со стропилами.
Особенности стропильной системы зависят от материала стен здания и его размеров.
Поперечное сечение стропильных ног выбирается в зависимости от таких факторов:
- Веса стропильных ног, обрешетки, гидроизоляционного слоя и утеплителя;
- Вес кровельного материала;
- Нагрузки атмосферного типа (осадки, ветер и т.д.).
Внимание! Чем больше частота установленных стропил, тем меньшая нагрузка приходится на каждую стропильную ногу.
Какой формы выбрать скаты для кровли?
В зависимости от типа крыши скаты могут иметь различную конфигурацию:
Прямоугольная – для классических двускатных конструкций.

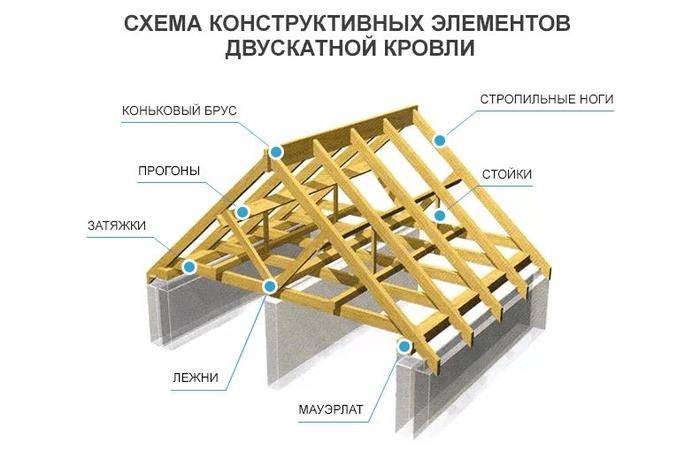

Рисунок 1. Схема двускатной стропильной системы
Треугольная – для стандартных шатровых кровель.
Рисунок 2. Конструкция шатровой крыши
Трапециевидная и треугольная – для вальмовых крыш.
Рисунок 3. Схема устройства кровли вальмового типа
Выбирать форму скатов специалисты рекомендуют с учетом разновидности кровельного покрытия. Так, нецелесообразно с экономической точки зрения использовать листовые материалы (металочерепицу, профнастил, шифер) для укрытия крыш сложной конфигурации (вальмовые, шатровые). В противном случае листы придется подрезать, что приведет к большому количеству отходов. Для таких стропильных конструкций лучше применять штучное покрытие (композитная, гибкая, керамическая черепица). А листовые материалы оптимально ложатся на прямоугольные скаты – классическая двускатная кровля показана на фото 4.
Фото 4. Двускатная крыша со скатами правильной прямоугольной формы
Технология устройства односкатной крыши для бани
Конструкция односкатной крыши бани
Рассмотрим детально, как сделать односкатную банную крышу своими руками:
При монтаже стен для бани одну из них увеличивают по высоте в соответствии с проектом. Обычно это длинная стена прямоугольной постройки, так как длина ската кровли должна быть как можно меньше. Это позволяет изготовить более крепкую односкатную крышу для бани своими руками с меньшими материальными затратами.
Если крыша планируется с чердаком, то на отметке уровня низкой стены выполняют пазы для соединения с балками перекрытия потолка на одинаковом расстоянии со стропилами. Верхний брус стены так же снабжается пазами под стропила. Пазы обрабатываются антисептиком.
По размерам, взятым из чертежа, изготавливаются стропила в нужном количестве. Их части, опирающиеся на балки, пропитывают гидроизоляционным составом, заворачивают в рубероид, вставляют в готовые пазы и крепят к стенам металлическими скобами или шпильками. Стропила, уложенные на верхний мауэрлат, стягиваются с ним при помощи шпилек и пластин. Если длина ската превышает 4 м, между стропилами и балками ставят дополнительно подкосы или опоры.
Зашивку фронтонов бани производят досками или основным материалом ее стен. Чердак бани комплектуется вентиляционным окном в одном из фронтонов. Оно необходимо для удаления пара под крышей, образующего без проветривания конденсат.
В поперечном направлении на стропила укладывают с провисанием гидроизоляционную пленку и крепят к ним с помощью степлера. На пленку к стропилам крепится брусок, на который укладывается обрешетка из доски с шагом 0,2-0,5 м либо сплошная из влагостойкой фанеры. На сплошную обрешетку укладывают мягкую кровлю, на разреженную обрешетку — профнастил, металлочерепицу или ондулин.
Крепление к обрешетке металлочерепицы или профнастила производится саморезами с силиконовой шайбой в нижней волне. Нахлест материала идет на одну волну. Ондулин крепится гвоздями с широкой шляпкой в верхнюю волну. Мягкую кровлю устраивают на специальном подкладочном слое при помощи промышленного фена. Рубероид клеится на битумной мастике.
Крепят планки карниза и ветровые планки, оставляя вентиляционный зазор
Если в бане дымовая труба проходит через крышу, необходимо уделить особое внимание конструкции такого перехода. Расстояние от дымовой трубы до деревянных конструкций по правилам пожарной безопасности принимается не менее 20 см. Поэтому труба снабжается металлическим коробом, который заполняется базальтовой ватой или другим негорючим материалом
Снаружи труба выводится через специально выполненные проходки, где выполняется ее гидроизоляция
Поэтому труба снабжается металлическим коробом, который заполняется базальтовой ватой или другим негорючим материалом. Снаружи труба выводится через специально выполненные проходки, где выполняется ее гидроизоляция.
Крышу бани необходимо обязательно утеплять, чтобы потом не увеличивать время и топливо на ее прогрев. В случае устройства односкатной крыши без чердака утепляют ее скат подшивкой утеплителя изнутри. Плиты утеплителя укладывают без зазоров между стропилами. В среднем, толщина утеплителя принимается величиной 10 см. Он укладывается послойно так, чтобы стыки одного слоя перекрывались другим слоем, исключая мостики холода. Крепление утеплителя между стропил производится с помощью реек. Затем он обшивается фольгированной пароизоляционной пленкой, блестящей стороной обращая в помещение парилки. Крепление пленки к стропилам производится степлером. Затем на нее поперек стропил крепят бруски, на которые устанавливается обшивка парилки.
При наличии чердака в конструкции крыши утепляют потолок бани. Для этого на балки перекрытия укладывается черновой пол. Снизу он обшивается гидроизоляционной пленкой, между балок укладывается утеплитель, аналогично утеплению ската. Утеплитель закрывается пароизоляцией, а затем и внутренней обшивкой бани.
Видео о строительстве односкатной крыши для бани смотрите ниже:
Надеемся, что наш материал и сопровождающие его фото односкатной крыши для бани помогут вам разобраться в ее нехитром устройстве. Такая кровля удобна и экономична, но если вам в бане понадобится мансардный этаж, то кровлю лучше делать двускатной.
Фотоотчет со стройки: односкатная крыша на доме из газобетона
Построен дом в СПб. Проекта не было, была общая идея, которая представлена на фото. Дом из газобетона, финишная отделка — штукатурка, крыша — фальцевая выбрана исходя из дешевизны, надежности, простоты монтажа.
Идея дома под односкатной крышей
После того как выгнали стены, в них залили армопояс, в который через каждый метр установлены шпильки (Ø 10 мм). Когда бетон в армопоясе достиг требуемой порочности, на битумную мастику уложили слой гидроизоляции («Гидроизол», разрезанный вдоль на полосы нужной ширины). Поверх гидроизоляции укладывается мауэрлат — брус 150-150 мм. Все пиломатериалы, которые применяются для устройства кровли, сухие, обработаны защитными пропитками, антипиренами.
Начало монтажа односкатной крыши — укладка мауэрлата
Его сначала кладут на место (лежит на шпильках, придерживаемый помощниками), проходят вдоль, стуча молотком по тем местам, где стоят шпильки. В брусе отпечатываются места, где торчат шпильки. Теперь сверлят отверстия и просто насаживают его на шпильки.
Так как пролет получается большим, поставлены подпорки из бруса (150-150 мм), на которые уложен прогон, который будет поддерживать стропильные ноги.
Установка стоек и прогона
Ширина кровли получается 12 метров. Это с учетом выноса в 1,2 метра с лицевой стороны. Поэтому брусья мауэрлата и прогон «торчат» за пределы стен именно на такое расстояние.
Для обеспечения выноса кровли мауэрлат и прогон торчат ха пределы стены
Сначала были сомнения насчет такого большого выноса — крайний правый брус висит на 2,2 метра. Если этот вынос уменьшить, плохо будет стенам, да и внешний вид ухудшится. Потому все решено оставить как есть.
Укладка стропил
Укладываются стропила из двух срощеных досок 200*50 мм, с шагом 580 мм. Доски сбиваются гвоздями, в шахматном порядке (вверху-внизу), с шагом 200-250 мм. Шляпки гвоздей то справа, то слева, попарно Два сверху/снизу справа, два сверху/снизу слева и т.д.). Места сращивания досок разносим на менее чем на 60 см. Полученная балка получается намного надежнее чем аналогичный цельный брус.
Стропила уложены
Способ крепления стропил
Далее пирог односкатной крыши для данного случая такой (со стороны чердака — на улицу): пароизоляция, каменная вата 200 мм, вентзазор (обрешетка, контр-обрешетка), влагоизоляция, кровельный материал. В данном случае это пурал темно-серого цвета.
Пример кровельного пирога для односкатной крыши (он вообще-то стандартный)
Утепление изнутри будем проводить потом, а пока поверх стропил укладываем гидро-ветро- защитную мембрану «Тайвек Солид»(паропроницаемая).
Укладываем гидроизоляционную ветрозащитную паропроницаемую мембрану
Мембрана укладывается снизу-вверх, крепится скобами из степлера. То полотно, которое раскатывается выше, заходит на уже уложенное на 15-20 см. Стык проклеивается двусторонний лентой (покупали вместе с мембраной). Затем поверх мембраны набивается планки, на них — обрешетка под фальцевую кровлю.
Обрешетка из доски 25*150 мм
Сначала сделана обрешетка из доски 25*150 мм с шагом в 150 мм. После укладки, походив по крыше, решено усилить обрешетку. Для этого между уже уложенными досками набиваем доски 100 мм ширины. Теперь между досками остается зазор в 25 мм.
Обрешетка односкатной крыши в результате
Далее на нижнем фронтоне набили крюки для монтажа водосточной системы. Набиты они неровно, так как из-за большой длинны фронтона решено сделать две приемные воронки на расстоянии 2,8 метра от края. Для обеспечения стока в две стороны и сделан такой рельеф.
Набили крюки для водосточной системы
Далее надо заносить куски металла (картины) длиной по 12 метров. Они не тяжелые, но гнуть их нельзя, потому «салазки» отпадают. Для подъема построен временный «мостик» соединяющий землю и крышу. По нему и поднимали листы.
Подъем листов по мостику
Далее идут кровельные работы, которые отличаются в зависимости от типа кровельного материала. В данном случае необходимо было решить проблему температурного расширения материала — оцинкованная сталь (пурал) при нагревании/остывании значительно изменяет свои размеры. Чтобы обеспечить свободу расширения крепить материал к обрешетке решено за фальц подвижными кляммерами со свободой перемещения 15-20 мм.
Установка кляммеров для фальцевой кровли
Укладка фальцевой кровли из пурала
После укладки кровельного материала остается подшивка свесов, а они ничем не отличается.
Кровлю надо довести «до ума» — подшить свесы, но, в основном, она уже готова
Ну, а на фото ниже то, что получилось после отделки. Очень современно, стильно и необычно.
Дом с односкатной крышей — отделка почти закончена
