Отопление ПЛЭН: технические характеристики и достоинства системы

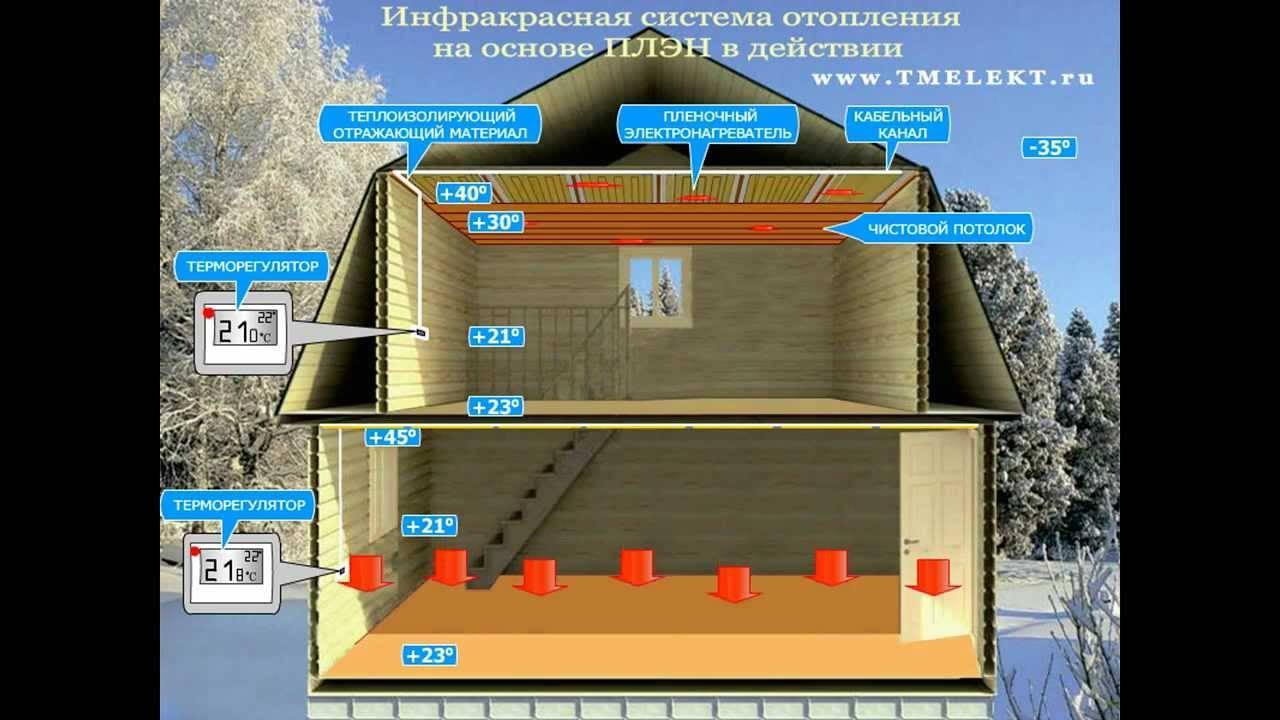

Принцип монтажа ПЛЭН

Отзывы о ПЛЭН-отоплении на форумах носят положительную окраску, что является доказательством высокой эффективности. Нельзя не отметить и легкость его монтажа – это очередное достоинство. Как производится монтаж?

• Покупается пленка, терморегуляторы, УЗО, теплоизоляционный фольгированный материал (например, изолон, используемый для укладки теплых полов).
• Производится обшивка потолка теплоизоляцией, внахлест, с помощью любых подручных инструментов и приспособлений.
• Снизу к теплоизоляции подшивается ПЛЭН – для его закрепления выпускается специальный крепеж, но ничто не мешает придумать что-то свое.
• Выполняются электрические подключения, устанавливаются УЗО и терморегуляторы.

Монтаж ПЛЭН шириной 35 и 51 мм отличается от монтажа пленки шириной 65 мм. У 65-ти миллиметровой пленки есть дополнительное монтажное поле посередине.

Обратите внимание, что ПЛЭН с рабочим напряжением подключаются к электрической сети параллельно. Если нужно включить ПЛЭН с рабочим напряжением 110 или 73 В, используется последовательное подключение (2х110 или 3х73)

Терморегулятор ставится в любом доступном месте, но так, чтобы на него не попадали солнечные лучи.

После того как вы завершите монтаж теплоизоляции и пленки, а также выполните все электрические подключения, можно приступить к тестовому запуску. В заключение приступаем к дальнейшей отделке потолка.

Таким образом, для монтажа отопления ПЛЭН не нужны какие-либо специальные инструменты. Не нужно прокладывать трубы, вешать какое-то тяжелое оборудование – все сводится к простому закреплению пленки на потолке и к подключению к электросети. Электрические подключения здесь самые простейшие, поэтому с данной задачей сможет справиться любой человек, имеющий «прямые руки».

Что такое ПЛЭН

Сокращение ПЛЭН применяется как для названия группы оборудования с единым принципом действия, так и для обозначения торговой марки конкретных предприятий. В этом обзоре представлена общая объективная информация о пленочных электронагревателях.

Итак, что же это такое? Существуют вещества-проводники, способные превращать энергию электричества в инфракрасные лучи (тепловое излучение). Продуцируемые тепловые волны отличаются по длине. Электронагреватели с небольшой длиной тепловых волн, до 4 мкм, применяются на практике в медицине, в некоторых видах кварцевых инфракрасных излучателей, сушильных лампах.

Достоинство обогревателей ПЛЭН заключается в излучении инфракрасного потока с длиной волны, превышающей 8 мкм. Это позволяет обеспечивать быстрое нагревание вначале твердых объектов, а затем и воздушного пространства вокруг них.

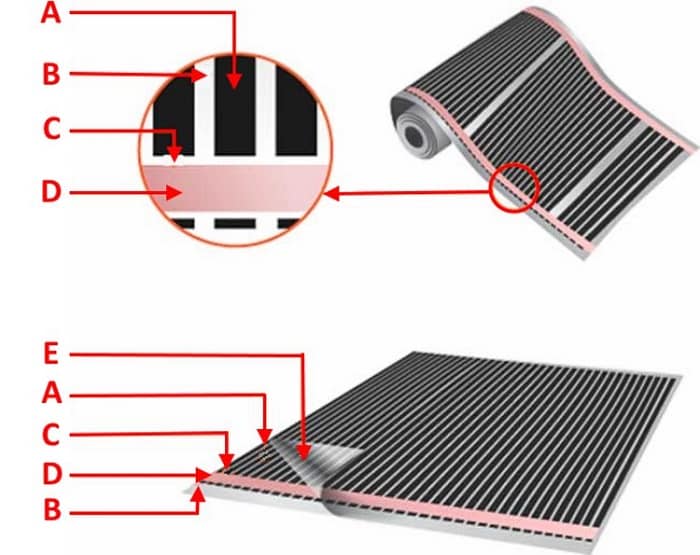

Основные элементы конструкции отопления следующие:

• нагревательные полоски из резистивных материалов,
• провода, подключаемые к централизованной системе электроснабжения,
• места соединений проводов и нагревательных полос,
• отражающая пленка из алюминиевой фольги,
• внешняя наружная полиэфирная упаковка, защищающая источник с обеих сторон.

Нагревательные полосы представляют собой проводники, способные превращать электрическую энергию в тепловую. Главная особенность проводников – специфическое сопротивление. Нагрев, обусловленный сопротивлением, называется резистивным. Поэтому система ПЛЭН – энергетически эффективная разновидность резистентных нагревателей. Для их производства используют графитовую пасту, проводящую проволоку или ленту. Пленочная фольга способствует движению теплового потока в требуемом направлении. Каждое полотно ПЛЭН обязательно защищено голограммой производителя.

Выделяющиеся инфракрасные лучи обладают хорошей проникающей способностью, успешно проходят через отделочные материалы подвесных потолков, стен, нагревают все поверхности, включая пол, детали интерьера дома. В некоторых моделях пленки закрепляют на гипсокартон, получая так называемое гипсокартонное отопление. Внешне это выглядит как панели, которые можно крепить на стенах.

Преимущества инфракрасного отопления

Обогреватели данного типа отличаются экономичностью. Благодаря высокой эффективности такой системы затраты на отопление можно сопоставить с расходами на газовое отопление. Пленочным панелям не нужно техническое обслуживание. Если отопительную систему установили правильно, она может прослужить несколько десятков лет.

Покупателю следует сравнить газовый, электрический, твердотопливный котлы и пленочный нагреватель ПЛЭН, расходы на установку и эксплуатацию. В этом случае он увидит, что затраты на монтаж обогревателей ПЛЭН сопоставимы с электрокотлом. Однако траты на эксплуатацию самые низкие.

Пленочные обогреватели можно использовать как основной или дополнительный способ обогрева помещения. Они могут полностью заменить традиционное отопление при условии качественной теплоизоляции здания. Технические характеристики позволяют подключить к отопительным системам ПЛЭН автоматику и запрограммировать ее. Жильцы смогут задавать температурный режим на время их отсутствия, и когда они находятся в здании. А благодаря элементам дистанционного управления регулировать термостат можно на расстоянии с помощью разных каналов связи.

Перегрев бытовых элементов невозможен в связи с тем, что предельная температура нагрева не превышает 50°С. Этот факт позволяет использовать данные обогреватели в деревянных домах. Обычный электронагреватель сушит воздух, а открытого типа сжигает кислород. Инфракрасный нагреватель лишен этих недостатков.

Чтобы поднять температуру воздуха в помещении на 10°С, системе отопления ПЛЭН понадобится около 50 минут. Обогревателям конвекционного типа понадобится на это в 9-10 раз больше времени. Теплый потолок эффективно делать в помещениях, которые имеют большую площадь. При грамотном размещении элементов отопления происходит нагрев всей площади комнаты. Традиционные отопительные системы не обладают такими возможностями.

Монтаж отопительных элементов можно произвести самостоятельно. Для этого достаточно разбираться в электротехнике и знать устройство проводки в помещении. Никаких сложных технических работ при установке не требуется.

Далее рассмотрим плюсы и минусы такой системы отопления.

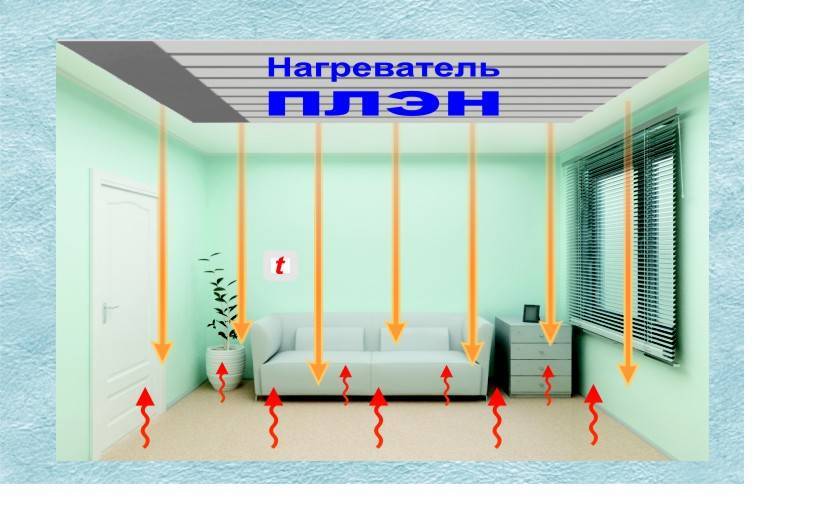

Дословно аббревиатура ПЛЭН переводится, как – пленочный лучистый электронагреватель. И работает он по следующему принципу:

• При приходе напряжения на контакты этой пленки, специальные полосы-резонаторы ИК начинают нагреваться до +50°С. В следствие этого вырабатывается тепло.
• Это тепло начинает распространяться по слоям тончайшего алюминия и отражается от имеющегося слоя-отражателя.
• Затем образующееся тепло становится лучевым потоком (из-за специальной частоты элементов полос, вырабатывающих тепло).
• Лучи тепла, отталкиваясь от отражающего слоя, стремятся к противоположной поверхности. И все встречающиеся на их пути предметы поглощают это излучение и затем частично делятся с другими близлежащими поверхностями.
• В итоге в помещении становится тепло.

Технология эта достаточно новая, поэтому присутствуют тут спорные моменты по поводу плюсов и минусов.

Во-первых, многие утверждают, что такая система отопления ОЧЕНЬ ПРОСТАЯ В МОНТАЖЕ.

И действительно, вопрос монтажа спорный. Ведь соединять проводки как нужно – это просто кому-то, а кому-то и лампочку вкрутить сложно))

Поэтому заниматься монтажем ПЛЭН собственноручно неспециалистам, непрофессионалам не рекомендую. Там очень много подводных камней: от необходимого сечения кабеля, до соблюдения электросхемы с терморегулятором, выключателями, настройкой.

Во-вторых, есть информация, что ПЛЭН как система отопления ДЕШЕВЛЕ, ЧЕМ ДРУГИЕ СИСТЕМЫ.

И, судя по таблице, что расположена на фото выше, расходы на оборудование ПЛЭН и его установку и правда значительно меньше, чем на иные системы отопления.

ХОТЯ тут многое еще зависит от профессионализма установщиков и цены наименования производителя оборудования. Поскольку стоимость услуг монтажников и ПЛЭН разных производителей могур разниться от 1000 рублей за метра монтажа или пленки соответственно.

В-третьих, УДОБСТВО ЭКСПЛУАТАЦИИ ПЛЭН.

Безусловно, возможность настраивать, РЕГУЛИРОВАТЬ ТЕМПЕРАТУРУ в помещениях, обогреваемых ПЛЭН, это большой плюс. Можно даже запрограммировать эту систему для экономии электроэнергии в ваше отсутствие дома.

ОДНАКО, как и при любой системе отопления, существуют определенные риски.

В-четвертых, до сих пор нет единого мнения по поводу ЭКОНОМИЧНОСТИ ПЛЭН.

Если из предложенной выше таблицы взять среднее значение ширины пленки в 0,51 м и площадь нашего дома будет к примеру 100 кв.м., то для отопления такой площади понадобится около 70-75 кв.м. пленки.

И если применять 4-х метровые куски пленки, то суммарное энергопотребление нагревающей поверхности составит:

Допустим, что теплопотери вашего дома минимальны, тогда, судя по инструкции производителя ПЛЭН и отзывам реальных пользователей, эта система будет потреблять 11,9 кВт в час лишь 10-15 минут в час. То есть:

11,9 кВт : 60 минут х 15 минут = 2,97 кВт/час.

Или 2,97 кВт х 24 ч х 30 дней = 2138 кВт в месяц.

По тарифам Забайкальского края это 8552 РУБЛЯ в месяц…

————————————————————————————————–

В общем, вот такая картина получилась. Сам не ожидал, что выйду на такие немалые цифры. Но при пересчете уже а третий раз сумма снова подтвердилась. И выходит, что на отопительный сезон при обогреве дома ПЛЭН нужно будет потратить 35-45 тыс.руб, в зависимости от погоды.

ХОТЯ, если вы настроите регулятор так, чтобы в ваше отсутствие температура была 10-15 градусов тепла, энергопотребление несколько уменьшится…

То есть вопрос это очень индивидуальный, – кто-какой образ жизни ведет.

Стоит использовать такую отопительную систему или нет ?! – ВЫВОДЫ ДЕЛАЙТЕ САМИ) Может для кого-то это незначительная сумма и главное удобство.

ВСЕМ СПАСИБО ЗА ВНИМАНИЕ) СРАЗУ ПРОШУ ПРОЩЕНИЯ ЗА ВОЗМОЖНЫЕ НЕЗНАЧИТЕЛЬНЫЕ НЕТОЧНОСТИ В ПОДСЧЕТАХ))

ПОДПИСЫВАЙТЕСЬ НА НАШ ПОЛЕЗНЫЙ КАНАЛ !

Достоинства ПлЭн

Следует отметить, что инфракрасное отопление ПлЭн имеет значительно больше преимуществ, чем любая другая система, как показывают отзывы. В частности:

• ПлЭн не влияют на уровень влажности в помещении, не сжигают кислород;
• в случае если монтаж и эксплуатация нагревателя выполняются в соответствии с инструкцией, система с легкостью прослужит минимум 30 лет;
• система отопления ПлЭн не требует какого-либо сервисного обслуживания;
• система более экономична, поскольку на отопление тратится значительно меньше ресурсов;
• ПлЭн довольно быстро окупается – всего за 1.5-2 года;
• при необходимости пленочные системы отопления можно легко демонтировать собственными руками и установить в любом другом подходящем месте;

Монтаж ПлЭн довольно простой

• система не выделяет вредных элементов;
• бесшумный уровень работы;
• ПлЭн имеет защиту от поражения электротоком при случайно прикосновении;
• система полностью пожаробезопасна;
• ПлЭн является наиболее экологичным способом отопления;
• пленка имеет минимальную толщину – она не занимает полезного пространства;
• уровень электромагнитного излучения ПлЭн не превышает норму, допустимую для используемых в жилом помещении приборов;
• инфракрасное пленочное отопление не портится при перепадах напряжения или его отключении;
• инфракрасное излучение препятствует возникновению сырости  и плесени на стенах помещения;
• ПлЭн имеет высокую скорость обогрева – предметы в комнате становятся теплыми спустя небольшой промежуток времени после включение прибора;
• устройство имеет автоматизированную систему, которая позволяет с легкостью контролировать температуру в помещении;
• «дежурный» температурный режим поддерживается на уровне +10°C;
• пол в обогреваемом помещении всегда теплый – это способствует снижению количества простудных заболеваний у жильцов дома.

Технические характеристики ПлЭн (на 1 м2):

• уровень КПД – 89-90%;
• класс защиты IP67;
• используемое напряжение – 220В;
• электрическая мощность ПлЭн – 170 Вт;
• потребляемый ток – 1,2 А;
• волна излучения имеет среднюю длину в 10 мкм;
• поверхность ик отопление ПлЭн нагревается до температуры 45-50°;
• на сегодняшний день в продаже присутствует полотна шириной – 33 см, 51 см и 65 см;
• длина полотна варьируется от 1 до 5 м;
• толщина пленки составляет всего 0,55 мм;
• вес ПлЭн составляет 550 г/м2.

На сегодняшний день ПлЭн является новой системой отопления, популярность которой стремительно растет. И это неудивительно, поскольку, обладая внушительным перечнем достоинств, такая система практически не имеет недостатков. Применение ПлЭн – лучшее решение для тех, кто максимально ценит тепло и комфорт в собственном доме, заботится о своем здоровье и здоровье близких. На видео можно посмотреть, как производится монтаж ПлЭн.

https://youtube.com/watch?v=Enlhkv0WhQY

Преимущества и недостатки

По прогнозам производителей системы ПЛЭН, она в скором времени сможет занять лидирующие позиции на потребительском рынке отопительных приборов благодаря своим многочисленным достоинствам, среди которых необходимо отметить:

• экономичность. По сравнению с установкой газового или электрического отопления, стоимость монтажа системы ПЛЭН обходится потребителю намного дешевле. К тому же, если верить производителю, затраты на инфракрасные электронагреватели окупаются в течение года после их установки. Происходит это за счёт экономии электроэнергии;
• пожаробезопасность. Свойство резистивных элементов нагреваться не более чем на 45° C позволяет монтировать подобную систему отопления даже в деревянном доме;
• рациональность использования свободного пространства. Монтаж плёночного отопления не требует установки какого-либо дополнительного оборудования — котлов, труб и батарей, что существенно экономит свободное жилое пространство;
• сохранение оптимальной влажности в помещении. При эксплуатации практически любых отопительных приборов, возникает проблема сохранения влажности воздуха. Необходимый уровень влажности приходится поддерживать различными способами, особенно в зимний период. Система ПЛЭН абсолютно не сушит воздух и не оказывает никакого влияния уровень влажности помещения;
• не нуждается в дополнительном обслуживании во время эксплуатации;
• экологичность. Все элементы системы отопления ПЛЭН изготовлены только из экологически чистых материалов, не оказывающих никакого вредного воздействия на организм человека;
• длительный срок гарантии. Компании, занимающиеся производством и монтажом инфракрасных электронагревателей, как правило, устанавливают гарантию в 10 лет;
• достаточно простое управление. Легко устанавливается желаемая температура, которая в дальнейшем будет поддерживаться на постоянном уровне. Также существует возможность подключения дистанционного пульта управления.

Отопление ПЛЭН, смонтированное на потолок недостаточно эффективно. Нагретый воздух скапливается у потолочного перекрытия и создаётся впечатление, что греется только верхняя часть туловища и голова, а ноги при этом, наоборот, замерзают.

Исходя из этого можно определить недостатки системы ИК-отопления:

максимальный коэффициент полезного действия достигается только в хорошо утеплённом помещении; поверхность, на которую монтируется прибор обязательно должна быть твёрдой, сухой и ровной

любое механическое воздействие на электронагреватель может повредить его, поэтому при работе с ним необходимо соблюдать предельную осторожность. слишком долгий прогрев охлаждённого помещения, а значит, налицо лишние траты на электричество

Установка ПлЭн и сфера применения

Виды пленочного отопления можно использовать как в качестве основного, так и дополнительного источника тепла. При этом размещать пленку можно в наиболее удобном месте – на стене, полу или потолке. Если ПлЭн определена как основная система отопления, то для ее максимальной эффективности пленкой следует покрыть не более 80% площади потолка (стены, пола). Такая система прекрасно подходит для поддержания комфортной температуры в школах, детских садах, частных домах, коммерческих предприятиях и даже производственных помещениях. Следует учесть, что наибольшую эффективность ПлЭн показывают в помещениях с высоким уровнем воздухообмена.

Инфракрасная пленка на полу

Инфракрасная пленка на потолке

Следует учитывать, что при монтаже ПлЭн следует учитывать большое количество факторов. В частности:

• уровень теплоизоляции здания должен соответствовать СНИП;
• подключение ПлЭн должен выполнить специалист-электромонтер;
• поверхность, на которую будет устанавливаться пленочное отопление ПлЭн, должна быть чистой, ровной, без посторонних предметов;
• ПлЭн ни в коем случае не должна подвергаться какому-либо механическому воздействию;
• нельзя изменять размеры ПлЭн;
• нельзя разбирать ПлЭн;
• неустановленный ПлЭн, свернутый в рулон, ни в коем случае нельзя подключать к сети электропитания;

ПлЭн транспортируется в рулоне

• поверхность ПлЭн не должна подвергаться воздействию химических веществ;
• установка системы ПлЭн проводиться только когда в сети электропитания отсутствует электричество;
• для расположения терморегулятора следует использовать подставку в виде деревянного бруска, покрытого слоем фольги. При этом оптимальная высота расположения – 1,7-1,8 м над уровнем пола. Стена, на которой крепится брусок, должна быть теплой.
• если используемая мощность не превышает 5 кВт, можно использовать однофазный вход. В случае если мощность выше, рекомендуется использовать трехфазный вход.

Не вредно ли инфракрасное излучение?

Чтобы понять, насколько безопасно использование данной системы обогрева, необходимы выяснить, что собой представляет инфракрасное излучение. Это электромагнитные волны разной длины. Источник электромагнитного излучения – Солнце, распространяющее огромное число волн различного спектра. Самые длинные из них человеческий глаз видит, как красный цвет.

Но кроме этого, есть также не улавливаемые невооруженным глазом волны – инфракрасные, которые еще длиннее. Такие волны ощущаются человеком в виде тепла при попадании на кожные покровы.

Инфракрасные волны, в свою очередь, бывают разной длины:

• короткие, излучаемые объектами с температурой свыше 800С;
• средние, испускаемые телами, разогретыми до 600С;
• длинные, излучаемые предметами с температурой до 300С.

Исходя из длины волны ИК излучение влияет на живые организмы различным образом. Короткие волны проникают в тело человека довольно глубоко и могут нагреть внутренние органы. На зонах поверхности кожи, которые подверглись влиянию коротких ик волн, возникают покраснения, волдыри и даже ожоги. Волны средней длины оказывают более мягкое влияние, однако все-же не рекомендуются для организма.

Длинноволновое ИК излучение чувствуется человеком как приятное тепло, проникающее в наружные слои кожных покровов и плавно согревает находящуюся в них влагу. Именно поэтому все живые организмы так любят отогреваться под солнцем. Длинные волны не только греют, но и укрепляют иммунитет, запускают алгоритмы восстановления и регенерации многих систем и органов.

Принимая во внимание, что пленочное оснащение нагревается до 45-50С, можно не сомневаться, что оно распространяет длинные ИК волны. В рабочем режиме поддержания установленной окружающей температуры конструкция функционирует в ориентировочно 6-10 минут в час. Таким образом, система оказывает краткосрочное влияние на человека

Безопасность применения ПЛЭН подтверждается массой сертификатов. Пленочное отопление рекомендуется устанавливать в детских и медицинских учреждениях

Таким образом, система оказывает краткосрочное влияние на человека. Безопасность применения ПЛЭН подтверждается массой сертификатов. Пленочное отопление рекомендуется устанавливать в детских и медицинских учреждениях.

Разновидности плёночного обогревателя

Одним из основных различий электрообогревателей плёночного типа являются их формат и размеры. ПЛЭНы выпускаются в виде лент различной длины и ширины. Самостоятельная коррекция размеров таких плёнок невозможна, поэтому ПЛЭНы производятся в широком диапазоне габаритов, позволяющем выбрать оптимальный вариант. Наиболее распространены три типоразмера лент по ширине: 35, 51 и 65 см.

Плёнки шириной 35 и 51 см имеют две зоны, свободных от расположения резистивных элементов и предназначенных для монтажа с помощью степлера – по краям. Ленты шириной 65 см имеют три таких зоны – две по краям и одну вдоль посередине (как вариант – две по краям и между ними поперечные с определённым шагом).

Гибкие плёночные ИК-обогреватели могут устанавливаться как на вертикальных, так и на горизонтальных поверхностях – конструкция электрообогревателей плёночного типа не зависит от места его установки, исключение составляют ПЛЭНы-картины, которые по определению должны располагаться в местах наилучшего обзора – на стенах. Классификация определённого плёночного обогревателя как настенного, напольного или потолочного прибора определяется лишь проектным местом его расположения – важным фактором, влияющим на эффективность работы этого ИК-устройства. Таким образом, пленочный обогреватель на стену после установки на потолок в обиходе превращается в потолочный.

Рассмотрим варианты размещения ПЛЭНов в помещениях в порядке возрастания эффективности их применения.

Настенное расположение плёночных обогревателей

Размещение ПЛЭНов на стене является наименее эффективным из-за ограниченности сектора воздействия ИК-излучения на ограждающие конструкции — большая часть инфракрасных лучей нагревает поверхность стены напротив, почти не воздействуя на пол и потолок.

Смонтированные на стене стационарно плёночные устройства эффективны в качестве основного средства обогрева лишь в том случае, если противоположное основание имеет значительную площадь – тогда теплоотдача с его нагретой поверхности в воздух будет достаточно ощутимой.

Если же площадь установленных на стену плёночных обогревателей не значительна, а основание напротив, к тому же, имеет оконные проёмы, то КПД такого ИК-отопителя будет низким. Но стационарные настенные плёночные обогреватели малой площади удобны в качестве дополнительного средства обогрева – для повышения комфортности температурного режима определённого места или зоны в помещении.

Разновидностью настенных обогревателей плёночного типа являются переносные ИК-устройства с художественным оформлением, имитирующие картины. Чтобы применение их было рациональным и эффективным, картины-обогреватели нужно использовать в помещениях небольших габаритов для обогрева, к примеру, рабочего места, или же группами, суммарная площадь теплоотдачи которых будет соизмерима с размерами комнаты.

Напольное размещение ИК-обогревателей плёночного типа

Инфракрасное излучение расположенных таким образом устройств воздействует на напольное покрытие и потолок. Тёплая поверхность пола повышает комфортность контакта с ней человека – можно ходить без обуви, сидеть или лежать на полу и т.д. Кроме того, отдача тепла полом в холодные нижние слои воздуха помещения тоже является обогревом комнаты, так как обуславливают возникновение конвективных потоков. Но энергия той части ИК-лучей, которая проникает через напольное покрытие, расходуется на нагрев потолка, что менее эффективно – потолочное основание мало в этом нуждается, так как его температура и без того достаточно высока в результате конвекции.

Потолочная установка инфракрасных плёночных обогревателей

При использовании обогревательных устройств плёночного типа в качестве основного средства отопления размещение их на потолке является наиболее эффективным, так как такое их расположение обеспечивает воздействие облучением на все ограждающие конструкции помещения, не зависимо от конфигурации, и находящиеся в нём предметы.

Достоинством потолочного размещения ПЛЭНов, кроме высокой эффективности обогрева, является минимальный риск случайного повреждения обогревателя, находящегося на достаточно безопасном расстоянии от зоны движения. Однако есть и недостатки — расположение на потолке делает ПЛЭН уязвимым для протечки сверху, а монтажные работы на высоте более трудоёмки.
