Сферы применения
Выбор чудо-печи будет оптимальным решением для обогрева теплицы, дачи, подвала, жилого, гаражного помещения, где пока еще нет или не предусмотрено подключение к центральному отоплению. Печь, работающая на солярке, может использоваться как в роли дополнительного, так и постоянного обогревательного прибора. Подходит для разогрева и приготовления еды. Нельзя ее использовать в помещениях с плохой вентиляцией. Связано это с тем, что когда печь разжигается или тушиться, то в атмосферу попадает небольшое количество дыма, а при работе вместе с теплом в воздухе чувствуется неприятный запах.
Как правильно сложить печь буржуйку?
Самостоятельно правильно сложить кирпичную печь-буржуйку под силу даже новичку. Для этого нужно знать и соблюдать простые правила, которые pechnoy.guru предоставит ниже.
Схема и чертеж
Ниже рассмотрим, как своими руками сложить печку буржуйку из кирпича. Чертеж и размеры можно посмотреть на фото №1:
Фото№1 – чертеж буржуйки из кирпича своими руками
Порядовая раскладка кирпичей печи-буржуйки из показана на фото №2:
Фото №2 – порядовая раскладка кирпичей (схема)
С материалами и конструкцией печи мы определились, раствор готов. Устройства фундамента такая конструкция не требует. Для комфортной и безопасной работы, отопление нужно размещать, соблюдая все нормы пожарной безопасности. Выбрав место, стелем два слоя гидроизоляции. Сверху делаем подготовку из песка, толщиной 10 мм. Приступаем к кладке:
- Сверху, без раствора, кладем кирпич (смотри фото №2, первый ряд). Строго контролируем горизонтальность с помощью уровня.
- Устанавливаем дверку для поддувала. Закрепляем ее с помощью проволоки и оборачиваем асбестовым шнуром.
- Продолжаем кладку (смотри фото №2, ряд №1).
- Дальше идет шамотный кирпич (см. фото №2). Над ним будут установлены колосники.
- Прямо над поддувалом ставим колосники.
- Следующий ряд ставим на ложок. Сзади стенку кладем без раствора (выбивные кирпичи).
- Устанавливаем дверь топки. Закрепляем ее с помощью проволоки и кирпичей.
- Поверх кладем ряд на постель по контуру четвертого.
- Следующий – снова на ложок. Сзади ставим 2 кирпича.
- Сверху ряд должен перекрыть топочную дверцу и закончиться на 130 мм выше ее.
- Продолжаем кладку, немного смещая кирпичи назад. Перед этим укладываем асбестовый шнур, на который установим варочную плиту.
- Формирование дымовой трубы начнем со следующего ряда. Конструкцией предусмотрена установка насадной трубы из жести иди гофрированного алюминия. Труба не должна быть тяжелой. Иначе может сместиться центр тяжести.
- На одиннадцатом ряду ставим задвижку для регулирования потока воздуха. Не забываем уплотнить ее асбестовым шнуром и замазать глиной.
- Далее в четверик кладем дымовую трубу, которую стыкуем с металлической. Труба должна стоять строго вертикально и не откланяться в сторону. Для большей устойчивости, ее следует перекрыть тремя рядами кирпича.
- Удаляем вышибные кирпичи, которые мы ставили на 4 ряду, чистим дымоход от мусора.
- Теперь печь следует побелить. Известка пойдет любая. Специалисты рекомендуют добавить синьку и немного молока. Так побелка не будет темнеть и отлетать.
- Устанавливаем металлический лист перед топкой.
- Устанавливаем плинтус.
Пример готовой буржуйки из кирпича
Сушка
Причина появления трещин — избыточная влага в кирпичах, поэтому печь нужно тщательно просушить. Есть два этапа сушки: естественный и принудительный.
- Естественная сушка длится не менее пяти суток. Все дверцы должны быть полностью открыты. Для повышения интенсивности процесса, поставьте перед топкой вентилятор или засуньте в нее и включите обычную электрическую лампу накаливания (только не энергосберегающую). Полностью высушить печь этим методом не удастся, поэтому переходим к следующему этапу.
- Принудительная сушка производится за счет сжигания сухих дров. Проводят такую топку один раз в 24 часа. Топить следует только мелкими сухими поленьями. Приоткройте дверь поддувала и откройте наполовину заглушку.
Когда дрова прогорят, неплотно прикройте поддувало. А верхнюю заглушку закройте, оставив 1-2 см. Когда угли прогорят, откройте все каналы. Такую топку проводите в течении недели. В первый день сжигают около 2 кг дров. Далее каждый день прибавляйте 1 кг.
Изготовление дверцы для топки
Этот элемент является самым сложным во всей конструкции. В следующей таблице приведены унифицированные размеры печных дверок:
| Размер | Поддувальные, прочистные дверки, мм | Проемы под топочные дверки, мм | |||
| длина | 25 | 25 | 25 | 30 | 25 |
| ширина | 130 | 130 | 250 | 250 | 250 |
| высота | 70 | 140 | 210 | 280 | 140 |
Дверь для топки изготавливаем по чертежам, представленным на фото №3:
Фото №3 – чертеж дверки для топки и прочистной камеры
Обшивка металлом
Кирпичную буржуйку можно дополнительно обшить металлом. Получим металлическую буржуйку со всеми плюсами, но без минусов (кроме веса). Такая конструкция предохранит печь от растрескивания и сколов. Это значительно повысит срок службы. Для этого потребуется листовой металл, толщиной 4-6 мм. Процесс не представляет особой сложности. Металлический лист размечают, нужные детали вырезают «болгаркой» или резаком. Дальше проводят облицовку и соединяют с помощью сварки и металлического уголка.
Такая конструкция не только долговечна, но более безопасна. Однако, требует дополнительных расходов и трудозатрат.
О кирпичных гаражных печах
Второй вывод из вышеизложенного – кирпичная печь для обогрева гаража подходит плохо:
- Теплоотдача кирпичных печей около 0,5 кВт с 1 кв. м их поверхности. Если подсчитать, какого размера печка нужна в гараж, то выйдет, что стоять там будет только она, а машину придется оставить снаружи.
- Кирпичной печи для долгой жизни тоже нужен комфорт: ровный микроклимат в помещении и влажность в пределах санитарных норм. В гараже глиняный кладочный раствор скоро раскиснет и печь «поплывет»: глиняный раствор не схватывается, как цемент, но высыхает, а необожженная глина гигроскопична.
- Конвекция от кирпичной печи довольно вялая. Ни о какой теплой шапке не может быть и речи; нагретый воздух отойдет к стенам и остынет, опускаясь вдоль них, прежде чем хоть что-то обогреет.
- Кирпичная печь долго, 1-1,5 часа, прогревается. Частнику придется протапливать ее загодя (а если в гараж понадобилось зайти внезапно?), а в производственном гараже производительности труда в начале смены не жди. Да и потом, скорее всего, тоже. Доплачивать кому-либо за обязанности истопника – лишний расход, без которого можно обойтись, если печь прогревается быстро.
Тем не менее, кирпич для полноценного обогрева гаража нужен. Как дополнительный теплоаккумулятор, о чем будет сказано далее.
Печь длительного горения своими руками: схема и пошаговая инструкция
Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.
Изготовление печи «бубафоня» из газового баллона
Для самостоятельного изготовления печи «бубафоня» лучше всего подойдёт использованный газовый баллон объёмом 50 л. Порядок выполнения работ следующий:
Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.
Верхнюю часть баллона удобно использовать в качестве крышки печи
- К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
- Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
- В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
- Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.
Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.
Вместо швеллеров на поршне можно использовать уголки
- Приварить рукоятки и подставки.
- Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.
Видео: как сделать печь «бубафоня» из газового баллона
Изготовление печи длительного горения из кирпича
Безусловно, в сравнении с самодельной металлической конструкцией кирпичная печь смотрится более выигрышно. Однако её самостоятельное изготовление — процесс трудоёмкий, требующий определённых навыков и времени.
Над топочной камерой предусмотрена варочная панель для приготовления пищи
Подготовка фундамента
Поскольку кирпичная кладка довольно массивна, для печи обязательно нужен прочный фундамент. Глубина фундамента должна обеспечивать устойчивость конструкции. Подготовка фундамента происходит следующим образом:
- Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
- Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
- Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
- Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
- Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
- Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
- Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.
Для надёжности фундамент можно армировать металлической решёткой
Порядовка кирпичной кладки
Через несколько дней, когда основание затвердеет, можно приступать к кирпичной кладке печи длительного горения. Прежде чем начинать строительные работы, необходимо замочить кирпич на сутки в воде. Это необходимо сделать, чтобы уложенный в ряды кирпич не вытягивал влагу из смеси. Кирпичи следует укладывать следующим образом:
- Первый и второй ряд необходимо выложить сплошными слоями.
- На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
- На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
- Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
- С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
- Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
- На двенадцатом ряду формируется место для варочной панели.
- Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.
Порядок укладки кирпичей для печи длительного горения с варочной панелью
Несколько технических особенностей
Печка не должна располагаться недалеко от стен и горючих предметов интерьера – кресел, диванов, кроватей, линолеума и т. д. Проследите за тем, чтобы вокруг печи длительного горения всегда оставалось свободное пространство, окруженное огнестойкими материалами.
Печь длительного горения расположение
Помните, конструкция, работающая на дровах, склонна к сильному перегреву, поэтому еще раз проследите за тем, чтобы в процессе ее эксплуатации возле оборудования не находились хорошо горючие предметы.
Практика показала, что дымоходы лучше делать разборными, поскольку рано или поздно приходит время чистки конструкции. Чистить печь длительного горения легче со съемным дымоходом. Самодельный дымоотвод лучше конструировать следующим образом: стыки должны располагаться в обратном направлении к движущимся газам.
Как правильно загружать топливо и эксплуатировать агрегат
Агрегат длительного горения отличается от традиционной печи увеличенным объёмом загрузки и ограничением доступа кислорода в рабочую зону. От количества загруженного топлива зависит время работы котла, поэтому дрова укладывают максимально плотно, не оставляя больших зазоров между поленьями. Если же в качестве топлива используют такие материалы, как торф, мелкий уголь, стружка, опилки или паллеты, то их насыпают до уровня дымового канала, не утрамбовывая. Необходимое уплотнение горючего обеспечит тяжёлый металлический поршень.
Загрузку топлива выполняют в следующем порядке:
- с агрегата снимают верхнюю крышку;
- вынимают воздухораспределительное устройство;
- производят загрузку печи до уровня дымохода;
- сбрызгивают верхний слой горючего материала жидкостью для розжига;
- устанавливают регулятор воздуха;
- возвращают на место крышку;
- внутрь воздушного канала бросают клочок ветоши, смоченной в горючей жидкости.
Устойчивое горение сопровождается дымом, равномерно выходящим из трубы. По мере сгорания дров труба воздуховода опускается вниз. По ней можно судить об оставшемся времени работы твердотопливного агрегата.
Разжигать печь лучше всего при помощи ветоши, смоченной горючей жидкостью
Во время эксплуатации на дне бочки скапливается пепел и зола. Надо сказать, что на процесс горения их количество не оказывает никакого влияния. Тем не менее, продукты сгорания топлива периодически надо удалять, поскольку они уменьшают толщину слоя закладки. Для этого открывают нижнюю дверцу и выгребают золу при помощи обычного металлического совка.
Как сделать печку для гаража
К сожалению для гаражей отопление не предусмотрено (хотя, может, и к счастью, учитывая нынешние тарифы), потому обогреваться приходится самостоятельно. Ну а любой обогрев — это печка. В данном случае она должна быть небольшой, но эффективной — требуется быстро вывести помещение из «минуса» в хороший «плюс». Так что выбирая конструкцию, не забывайте что печь для гаража должна быстро и легко разгораться. Еще желательно, чтобы она могла топиться отходами — закупать хорошие дрова очень небюджетно, да и хранить особо негде. Ну и еще одно требование — конструкция должна быть простой, чтобы легко можно было сделать своими руками.
Поэтапная инструкция сборки буржуйки собственными руками
Первым этапом выступает подготовка чертежа и необходимых материалов. Что касается чертежа, то он должен максимально детально раскрывать особенности конструкции и тонкости всех элементов.
Для опытных мастеров этот этап можно пропустить, но для тех, кто только начинает путь конструктора буржуек рекомендуется собрать макет из картона. Моделирование, в данном случае обойдется намного дешевле, чем просчеты, сразу воплощенные в металле.
Следующий шаг – подбор инструментов и материалов. Здесь рекомендуется максимально использовать готовые узлы и корпуса, произведенные промышленным способом. Так можно не только удешевить работу, но и найти новые более эффективные технические решения. Еще один совет, касающийся этого этапа – правильная организация рабочего места. При работе с листовым металлом рекомендуется собрать стапель из дерева, чтобы свариваемые конструкции можно было легко установить в нужное положение.
Во время сборки нужно помнить, что все соединения должны быть максимально точными и прочными, особенно это касается корпуса и опор буржуйки. И конечно, после сборки необходимо сделать пробную топку, чтобы проверить работоспособность собранной конструкции.
https://youtube.com/watch?v=es399yLkh3A
Полезные советы и рекомендации
После того, как печь сделана, ее требуется проверить на работоспособность, а также испытать, насколько она пожаробезопасна.
Для этого топка закладывается дровами примерно на треть от объема. Зажигаем дрова и прикрываем дверку подачи воздуха.
Чистить устройство от золы нужно не реже одного раза в неделю. Дымоход также нуждается в чистке. Делать это требуется хотя бы раза два в год: после отопительного сезона и перед ним.
Пример инструмента для чистки дымохода.
Желательно, чтобы сечение дымохода, через который удаляются продукты сгорания, был больше, чем диаметр у выводного патрубка печи. В этом случае в трубе не будет скапливаться сажа и чистить ее придется намного реже.
Буржуйку можно обложить стенками из кирпича с отступлением от стенок 7-10 см. Вплотную нельзя. Кирпич будет аккумулировать тепло и после того, как дрова прогорят, он еще до 1-2 часов будет отдавать тепло.
Предварительно нужно подстелить лист асбеста или листовой стали. Подойдет и кровельное железо.
Точно так же нужно обшить деревянные стены, рядом с которыми расположена. До стены должно быть не 20 см.
Пример обшитых стен и пола листовой сталью возле печи.
Лучше всего расположить буржуйку в дальнем углу гаража, напротив ворот. Дымовую трубу лучше выпустить через противоположную стенку.
Обязательно должен быть горизонтальный (на самом деле наклонный с углом 30°) участок. Если его не сделать, то печка будет обогревать улицу, а в гараже тепло не станет, как ни топи.
Для кирпичной печи делается вертикальная труба, которую выводят через потолок. Дело в том, что в ней дым и так проходит по многочисленным горизонтальным и вертикальным каналам, нагревая весь кирпичный массив.
Дверку топки желательно расположить так, чтобы ничто не мешало к ней подходить, лучше, если она не будет открываться в сторону автомобиля.
Если близко к печи находится деревянный стеллаж или верстак, то лучше его переставить или хотя бы защитить от нагрева листовой сталью или асбестом.
Не забывайте про безопасности. В удобном месте повесьте на стену огнетушитель, ведро м песком. Это поможет быстро среагировать, если случайно из печки огонь вырвется наружу.
Не стоит думать, что такое невозможно – лучше предусмотреть неблагоприятное развитие событий сразу.
Расчёт параметров печи для самостоятельного изготовления
Есть множество вариантов сборки буржуйки длительного горения: из листовой стали, бочки, газового или кислородного баллона. В нашем примере будем делать печь из листового металла по чертежу, приведённому ниже.

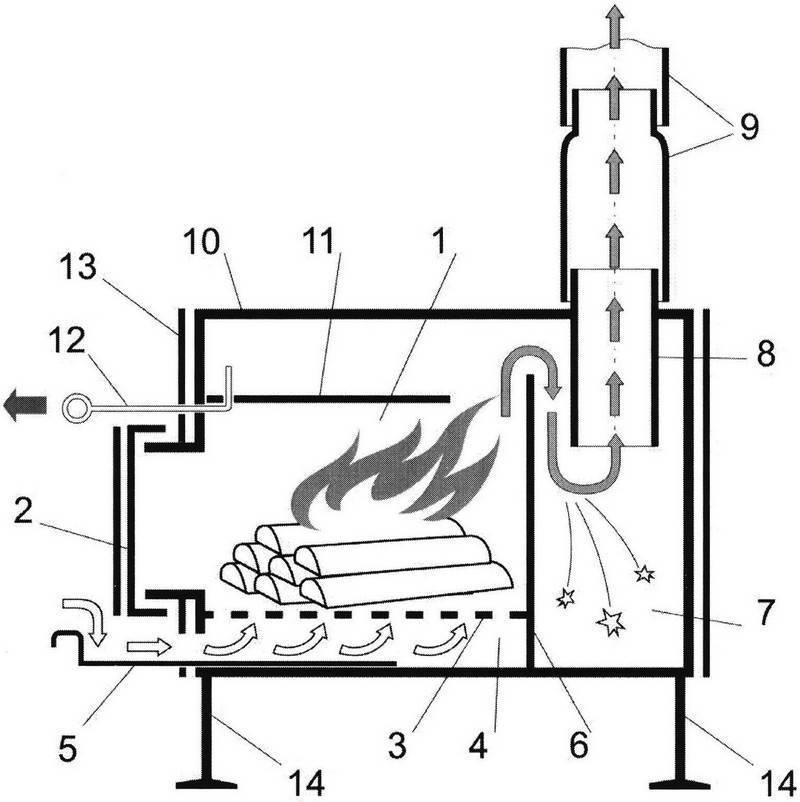

Чертежи разных видов печей, выполненные в двух проекциях, наглядно показывают разницу способа работы и преимущества каждой из них
Материалы и инструменты
Перед началом сборки буржуйки подготовьте все необходимые материалы:
- листовая сталь толщиной не менее 4 мм и размерами, указанными на чертеже;
- отрезок трубы для вывода дымохода;
- трубки или прутья арматуры для колосниковой решётки;
- стальной уголок для держателя;
- отрезки трубок и стальных прутьев для завесов дверок;
- сварочный аппарат и электроды;
- болгарка с отрезным и шлифовочным дисками;
- молоток, рулетка, угольник, белый маркер.
Подготовительные работы
Прежде чем приступить непосредственно к изготовлению печки, нужно подготовить баллон для работы.
- Избавляемся от содержимого баллона полным открыванием вентиля.
- Когда газ перестанет издавать шипение, дополнительно, соблюдая все меры безопасности, баллон возможно слегка подогреть.
- Меркаптановая отдушка (одорант) – имеет не самый приятный запах, поэтому надо от него избавиться. Один из способов – полностью залить баллон кислотосодержащей жидкостью (отбеливателем, чистящими средствами и тому подобными растворами) на некоторое время.
- Очистить внутреннюю поверхность баллона содовым раствором NaCl 10%.
Технические нюансы
- Печь не должна стоять близко к стенам, предметам и т. д. Пусть вокруг неё останется достаточно пространства.
- Печь сильно нагревается – не держите рядом с ней легковоспламеняющиеся материалы, топливо, всё, что может загореться, рассохнуться или расплавиться.
- Делая дымоход, продумайте, как в будущем её чистить. Лучший вариант – сделать его разборным.
- Если дымоходная труба будет сборная, элементы монтируйте так, чтобы стыки располагались в обратном направлении по отношению к движущимся газам.
Вычищая золу, каждый раз часть её оставляйте. Если горение будет проходить на зольной подушке, дно печи дольше не прогорит.
Какие бывают камины длительного горения
Современный рынок имеет богатый ассортимент печей и каминов. Представлены следующие виды печей и каминов:
Пристенная модель.
Данную конструкцию также называют линейной. Она имеет прямую заднюю вертикальную поверхность. Устанавливается около стены.
Угловой камин.
Возможен монтаж в углу помещения, если стены снабжены несгораемой защитой.
Трехгранная модель.
Задняя поверхность – из металла или сплава, трехсторонний фасад – из закаленного стекла. Установка такого отопительного прибора – у стены.
Встроенная конструкция.
Обладает интересным дизайном: фасад также выполнен из цельностеклянных поверхностей, позволяющих любоваться игрой огненных языков, но «задник» скрыт от взгляда.
Завершающий этап
После того, как печь будет собрана и установлена на постоянное место, ей можно придать эстетический вид с помощью огнеупорного кирпича. Как показал практика, на производительность котла это никак не влияет. Есть мнение, что из-за уменьшения тепло потерь увеличивается период прогорания топлива. Однако это пока не доказано.
Поэтому владельцу печи можно выбирать — стоит ли затрачивать дополнительные средства на то, чтобы обкладывать печь кирпичом, или обойтись без этого этапа. Иногда таким способом делают печь для теплицы длительного горения своими руками, что очень удобно и практично.
Классификация современного газового агрегата
На сегодняшний день изготовлено довольно большое количество модификаций агрегатов на газе. Для того чтобы сделать правильный выбор, вам необходимо определиться с теми параметрами, которые вы хотите получить в итоге
Здесь важно определится с имеющимся у вас местом, где может быть или панируется разместиться газовая печь. Кроме того, важно соотнести такие параметры как размер помещения и размер вырабатываемого тепла тем или иным агрегатом. Стоит отметить, что газовая печь способна выделять много тепла (может быть больше необходимого и требуемого вами)
Стоит отметить, что газовая печь способна выделять много тепла (может быть больше необходимого и требуемого вами).
Газовые котлы делятся на три варианта. Во-первых, это отопительные котлы, именно они предназначены для процесса отопления, поэтому часто встречаются на территории частных домов. Во-вторых, это нагревательные котлы, которые регулярно обеспечивают своему владельцу горячую воду. В-третьих, бытовые котлы, они отвечают за тепло помещения с большой площадью. На фото представлены все модели котлов по своему профессиональному назначению.
Что касается банного помещения, то тут лучше всего использовать нагревательные отопительные системы, которые могут различаться между собой не только вариантом облицовки (кирпич, металл или чугун), но и типом горелки, а также способом и технологией нагрева имеющейся в бане воды.
Выводы
Все эти параметры, при грамотном выборе и дальнейшем использовании, позволят вашей бане стать не только теплой, многофункциональной, но и комфортной
Также обращаем ваше внимание, что любая газовая система имеет подробную инструкцию, которая позволит вам смело выполнить все необходимые работы самостоятельно. Таким образом, вы сможете не только подробно познакомиться с техническими характеристиками, внутренними деталями, но и сэкономить денежные средства
Газовая печь – самый востребованный агрегат, предназначенный не только для обеспечения тепла и комфорта, это еще и уникальная система, которая прослужит вам и вашему дому или бане довольно длительное время.
- Ставим камин посередине комнаты: нюансы расположения
- Котлы отопления на твердом топливе Будерус
- Какой котел выбрать для отопления дома
- Как выбрать газовый керамический обогреватель для дома
Расчёт параметров
Расчёт твердотопливного отопительного прибора имеет целью определить две величины: объем топки, с помощью которого можно будет обеспечить требуемую мощность, и размеры поперечного сечения дымохода. Рассмотрим обе части расчёта детально и в привязке к выбранной нами печи.
Объём топки и мощность отопительной печи
Оценить приблизительно производительность твердотопливной печи по теплу достаточно просто. Предположим, объем её топки составляет Vт = 50 л.
Объем помещающихся в неё дров рассчитаем по формуле: Vд = Vт * Кз.
Где Кз — коэффициент заполнения топки, обычно принимают Кз = 0,63.
Следовательно, Vд = 50 * 0,63 = 31,5 л.
Следующим шагом определяют массу дров. Для этого нужно знать их плотность — она зависит от разновидности древесины:
- сосна — 470 кг/м3;
- берёза — 600 кг/м3;
- бук — 620 кг/ м3;
- дуб — 650 кг/ м3.
Массу дров вычислим по формуле: М = Vд * р.
Где р — плотность древесины.
Если расчёт выполняется, к примеру, под дубовые дрова, то М = 0,0315 * 650 = 20,5 кг.
Количество тепловой энергии, которое получится при сжигании этой массы дров, вычислим по формуле: Q = М * 0,8 * Т * КПД.
Где 0,8 — данное число показывает, какая часть топлива сгорает полностью (80%);
Т — удельная теплотворная способность топлива, МДж/кг:
- дуб — 20 МДж/кг;
- бук — 15,5 МДж/кг;
- берёза — 16,5 МДж/кг;
- осина — 18,2 МДж/кг.
КПД — КПД печи: для рассматриваемого здесь агрегата КПД можно принять равным 75%.
Тогда: Q = 20.5 * 0.8 * 20 * 0.75 = 246 МДж.
Для определения мощности отопителя воспользуемся формулой: W = Q / t.
Где t — время горения одной топливной закладки, с. В обычном режиме такая масса дров будет гореть чуть дольше 2 часов, следовательно, принимаем t = 8200 с.
Тогда W = 246 * 1 000 000 / 8200 = 30 000 Вт = 30 кВт.
Но такой расчёт применим к традиционным печам, в которых топливо сжигается обычным способом. В теплогенераторах длительного горения режим несколько иной, да и время сгорания топлива может меняться, поэтому приведённая здесь методика зачастую даёт большую погрешность.
Печь, которую в данной статье предлагается сделать своими руками, будет иметь топку объемом 112 л. Тогда ее мощность составит примерно 112 * 0,205 = 23 кВт. Полезный объём составит примерно 70–80 л.
Учитывая, что средняя длина полена составляет примерно 40 см, длину топки примем равной 46 см. Тогда ее ширину и высоту можно принять равными, соответственно, 36 см и 25 см.
При таких размерах печь будет весить около 150 кг.
Время работы без перезаправки топлива составляет 10 – 12 часов для древесины и около 24 часов для угля.
Определение размеров поперечного сечения дымохода
Требуемая площадь сечения дымохода зависит от мощности подключённого к нему теплогенератора. Соотношение этих величин приведено в СНиПе, посвящённом организации систем отопления, вентиляции и кондиционирования:
- для установок мощностью до 3,5 кВт сечение дымохода должно иметь размеры не менее 140х140 мм;
- при мощности от 3,5 до 5,2 кВт — 140х200 мм;
- от 5,2 до 7 кВт — 140х270 мм;
- свыше 7 кВт — 270х270 мм.
В случае подключения теплогенератора к круглой стальной трубе площадь её сечения должна быть такой же, как у прямоугольных дымоходов, перечисленных в СНиПе. Следовательно, для нашей печи с её мощностью в 23 кВт минимальная площадь сечения круглого дымохода равна 27 х 27 = 729 кв. см, то есть его диаметр должен быть не менее 30,5 см.
Правила эксплуатации
Камин, небольшая печь для бани или модель с парогенератором, работающая на дровах, не должны создавать пожарных ситуаций. Эксплуатация дровяных отопителей предусматривает:
- Установку рядом с топочным отсеком металлического листа 2 мм в толщину. Длина защитного изделия – 30 см, выход за пределы кирпичной конструкции – 15 см.
- Монтаж дымовыводных систем для металлических конструкций из материалов, устойчивых к воздействию кислот.
- Использование для топки сухих дров, хранящихся в крытом помещении.
- Плотную закладку топлива – толстый пиломатериал находится сверху.
- Использование для розжига тонких сухих веточек.
- Укладку дров с зазором в 1/5 высоты топки до свода.
Типы печей
Учитывая специфичность отопительной гаражной системы, к ней имеется ряд характеристик, которым она должна соответствовать :
- быть маленького размера;
- позволять использование твёрдых и жидких фракций топлива;
- высокая скорость разогрева;
- способность поддержки температуры высокого уровня длительное время;
- простота конструкции;
- бюджетная стоимость;
- быть удобной для эксплуатации;
- легкость в обслуживании.
Исходя из таких критериев соответствия печи для гаража, разделяют их на несколько видов. В основе классификации лежит тип топлива :
- Газовое отопление. Удобно в тех случаях, где в близлежащем нахождении имеется центральное газовое отопление. Цена у такой системы приемлема, однако есть опасность взрыва.
- Печь, отапливаемая твёрдым топливом. Затратам на устройство и отопление невысоки, тепловой эффект дает хороший. Удобна и проста в использовании.
- Электрическая печь. По качеству обогрева к такой печи вопросов не возникнет, однако стоимость тепла в гараже обойдётся не дёшево.
Самым оптимальным вариантом, пользующимся популярностью является печь, отапливаемая дровами. Такую печь можно приобрести в магазине, а можно сконструировать самостоятельно.
