Печь робинзон своими руками

Принцип работы

При термическом разложении твёрдого органического топлива происходит выделение газообразных веществ, так же разлагающихся и превращающихся в процессе в древесный газ, обладающей при сгорании высоким уровнем теплоотдачи.В обычных твёрдотопливных печах древесный газ уходит в трубу вместе с газом, где остывает и оседает на стенах в виде копоти. В печи ракетного типа за счёт горизонтального канала газы перемещаются медленнее, не успевают остывать, а догорают, отдавая большое количество тепла.В моделях реактивных отопительных устройств сложной конструкции нагретый воздух и газ проходит по ряду внутренних каналов. Затем перемещаются в верхнюю часть корпуса, под варочную плиту, где и сгорает полностью. Для такой ракеты нет необходимости в дополнительном поддуве. Тяга в них создаётся за счёт дымохода, и чем больше его длина, тем восходящий поток интенсивнее. На этой схеме принцип работы ракетной печи с лежанкой

Устройство заводских Робинзонов – особенности и недостатки

Стандартные реактивные печи на промпредприятиях делают из труб (профильных и с круглым сечением) с размерами 10х15 см. Домашние умельцы, как правило, используют изделия с аналогичными параметрами. Дымоход заводских и самодельных Робинзонов всегда изготавливается из круглой трубы, а топливный отсек – из профильной. Кроме того, диаметр топливника должен быть таким же, как и сечение дымоходного элемента. Если же вы хотите получить по-настоящему эффективную тягу, диаметр дымохода следует брать на пару сантиметров больше размеров отделения, где происходит сгорание дров.

Печь Робинзон

Минимально допустимая длина трубы для отвода газов равняется 60 см. Печка будет более производительной, если протяженность дымоотвода увеличить до 90 см. Но в этом случае агрегат станет достаточно громоздким. А значит, его нельзя будет брать с собой в поход. Установки с удлиненными трубами по этой причине чаще всего применяются в качестве стационарных тепловых приспособлений для дач. Ножки печек на заводах изготавливают из металлических прутков, на которые наносится резьба. Она позволяет быстро разбирать и собирать агрегат.

Стоит заметить, что при активном использовании Робинзона процесс отвинчивания и привинчивания ножек-опор будет затруднен. Связано это с тем, что на конструкции постоянно оседает копоть. Она накапливается и забивает резьбу. Далеко не всем это нравится. Поэтому выпускаются модели агрегатов с несъемными опорами. Мороки с их сборкой-разборкой меньше. Но транспортировать такие конструкции тяжелее. Вполне возможно, что в обычный легковой автомобиль они и не влезут.

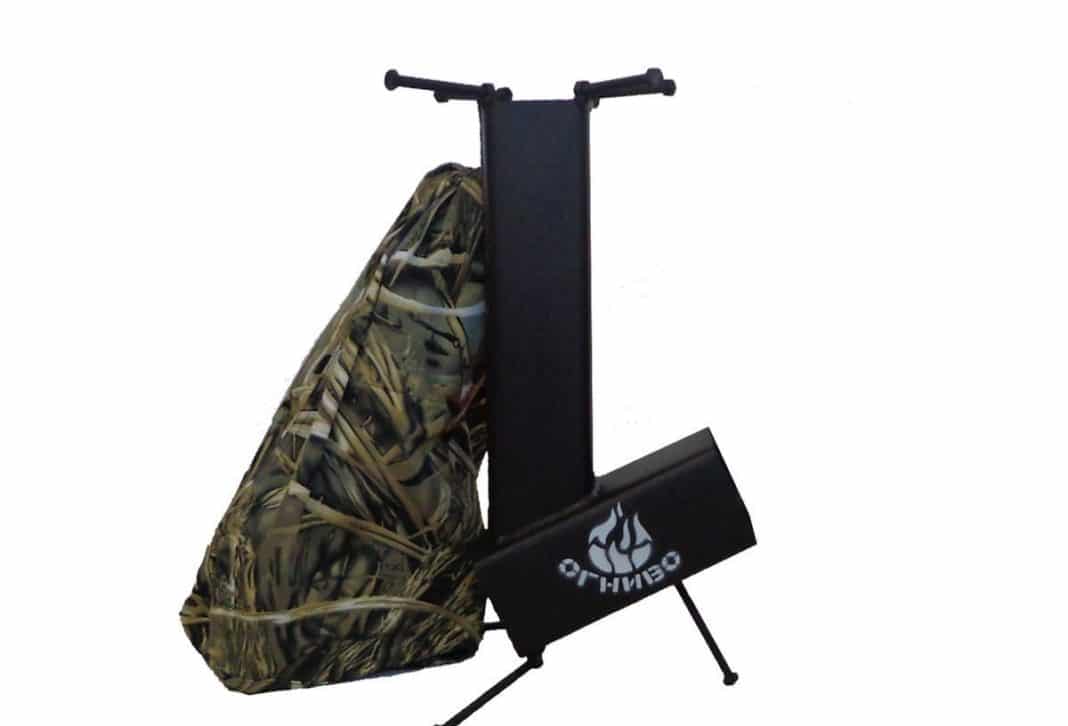

Существуют и такие заводские модели отопительных мобильных приборов, в которых ножки заменяются подставкой из стали. Подобные опоры не нужно откручивать и прикручивать. Печь-ракета просто-напросто устанавливается на металлическую подставку, а после эксплуатации снимается с нее. Заводские печки не оснащаются специальной крышкой, которая позволяет корректировать объемы воздуха, подаваемого в агрегат. Многих любителей активной жизни и поездок на природу это, конечно же, не устраивает. Поэтому их и интересует вопрос, как собрать Робинзон самостоятельно, сделав его более удобным и эффективным в применении.

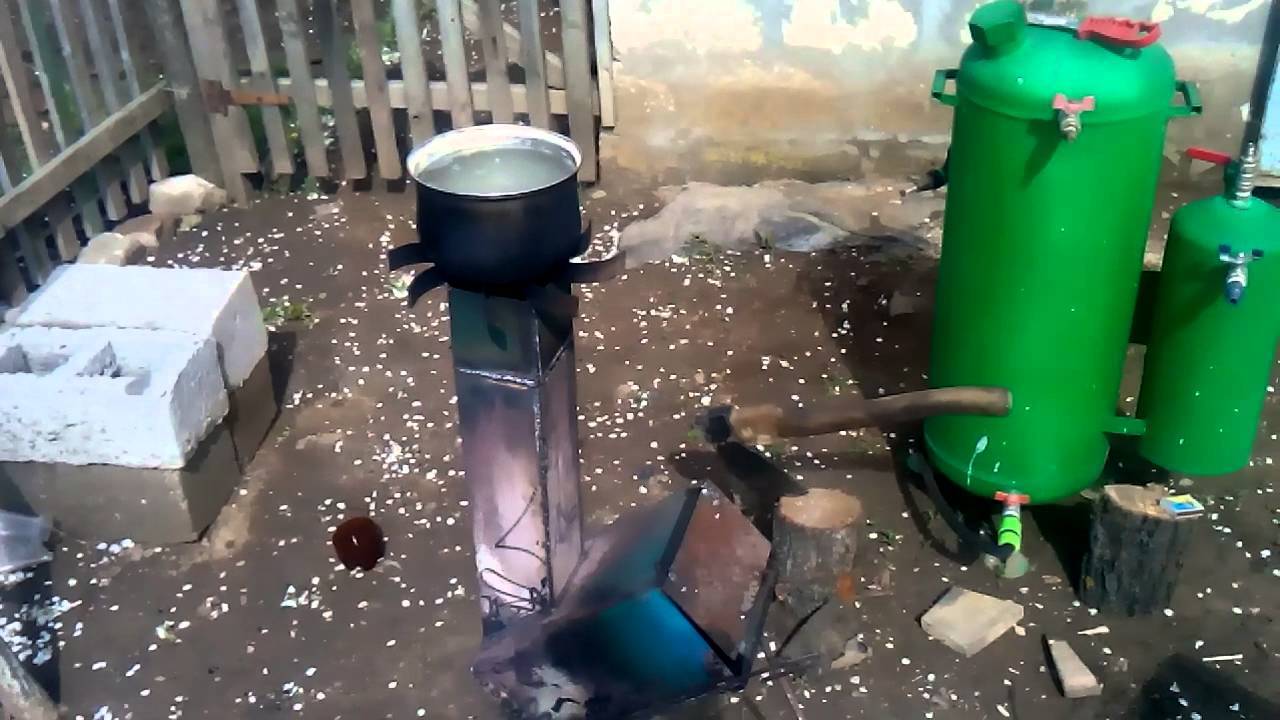

Походно-садовая ракетная печь

Как и в случае с предыдущей конструкцией основные работы направлены на изолирование огня и перенаправлении энергии тепла в нужное русло. При этом для изготовления реактивной портативной печи своими руками потребуются следующие инструменты и материалы:

2 ёмкости из жести с разным диаметром;
металлические уголки;
хомуты из стали 10 см диаметра;
дымоходная труба из нержавейки;
щебёнка;
электрическая болгарка;
ножницы для резки металла.

Для сборки такой конструкции понадобится проделать следующий ряд действий, которые также можно просмотреть на видео.

Из ёмкости меньшего диаметра изготавливают крышку для реактивной портативной печи. Для этого в ней обустраивается отверстие для дымохода.
Внизу большей ёмкости проделывают отверстие для присоединения топочной камеры. Жесть нарезают с помощью ножниц по металлу, а образовавшиеся концы загибают внутрь.
Прямоток делают из металлических уголков и трубы. После этого трубу вставляют в ёмкость и соединяют с загнутыми концами при помощи металлического хомута.
Пустоты между корпусом и прямотоком засыпают щебёнкой, которая будет теплоизолятором и термоаккумулятором.
Вторую ёмкость надевают на ракетную печь.
Из металлической проволоки сгибают конфорку для посуды.
Конструкция окрашивается жаростойкой краской.

Для розжига системы используют выходной патрубок от прямотока.

Реактивный отопительный агрегат из пропанового баллона

Ракетная печь из газового баллона – это простая в изготовлении дровяная печка, которая экономично расходует топливо, эффективно прогревает помещение.

Для ее сборки используется:

пустой баллон из-под пропана (корпус агрегата);
труба стальная диаметром 100 мм (для обустройства дымохода и вертикального канала);
труба стальная профильная 150х150 мм (изготавливается топливник и загрузочный бункер);
сталь листовая толщиной 3 мм.

Изготовление печи из газового баллона требует использования сварочного аппарата. Если вы планируете собрать такую печь ракету своими руками, чертежи помогут точно соблюсти оптимальные размеры всех элементов конструкции.

Схема протекания процессов в ракетной печи

На предварительном этапе работ следует подготовить газовый баллон – вывернуть вентиль, наполнить емкость доверху водой, чтобы гарантированно удалить из емкости пары газа, способные взорваться от искры. Затем верхнюю часть отрезают по шву. В нижней части получившегося цилиндра прорезают отверстие под дымоход, а в днище – под камеру сгорания с присоединенным топливником. Вертикальный канал выводится через отверстие в днище, с нижней стороны приваривается конструкция из профильной трубы, согласно чертежу ракеты.

Если монтируется печь ракета из газового баллона своими силами, следует внимательно отнестись к качеству сварных швов и проверить их герметичность – в работающую печь не должен бесконтрольно поступать воздух. Если все в порядке, можно установить дымоход.

Такая печь для дома регулируется по мощности объемом загрузки топлива. Реактивная печка вводится в режим подачей воздуха через топочную камеру, это регулируется крышкой бункера. Далее в агрегат постоянно подается вторичный воздух. Данная печка для отопления в завершении топочного процесса взревывает, поскольку перекрыть подачу вторичного воздуха нельзя, и на внутренних стенках вертикального канала оседает нагар. Крышку кожуха делают съемной, чтобы можно было периодически его удалять.

Котельный агрегат

Котел длительного горения можно получить, если смонтировать водяной контур на дымоходе печки, изготовленной из газового баллона или иных материалов, но по той же схеме, указанной выше. Однако нагрев воды в контуре такого агрегата будет происходить неэффективно, поскольку основная часть тепловой энергии отдается в воздух помещения и емкостям на варочной поверхности.

Эффективный вариант ракетной печи из металлической бочки

При желании создать ракетный котел для водяного отопления с высоким КПД, придется пожертвовать варочной функцией. Печь ракета своими руками по чертежу, представленному ниже, может быть смонтирована в короткие сроки.

Для этого потребуется:

шамотный кирпич и огнеупорный кладочный состав (для монтажа основания печки с топливником);
стальная труба диаметром 70 мм (для вертикального канала);
стальная бочка (для кожуха);
огнеупорный теплоизолятор;
листовая сталь толщиной 3 мм и металлическая бочка (или труба) меньшего диаметра, чем кожух (для обустройства водяной рубашки и дымовых каналов для нагрева водяного контура);
труба стальная диаметром 100 мм для дымохода;
емкость, трубы и соединительные патрубки для обустройства теплоаккумулятора.

Ракетная печь с водяным контуром характеризуется тем, что теплоизоляция вертикального канала обеспечивает оптимальный режим сжигания пиролизных газов, при этом весь нагретый воздух попадает в «змеевик» с водяной рубашкой и отдает там основную часть тепловой энергии, нагревая теплоноситель.

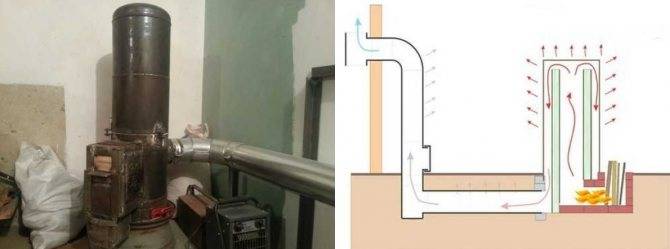

Ракетная печка с водяным контуром

Теплоаккумулятор продолжит подавать нагретый теплоноситель в отопительный контур даже после остывания самой печи. Емкость с водой снабжают толстым слоем утеплителя.

5 Ракета из кирпича — строим стационарную конструкцию

Если рукодельный аппарат чтобы приготовить пищу вы не запланировали с собой брать в походы, существует возможность выстроить капитальную печку из кирпича. По принципу собственного действия она ничем не отличается от типовых конструкций. Правда, трудовые и не постоянные расходы на ее построение понадобятся немалые. Характерность Робинзона из кирпича заключается в том, что огневые каналы печки выполняют из шамотного материала. А вот верхняя часть конструкции — колпак, снова же таки делается из железной бочки либо баллона.

Кирпичная печь-ракета

Снаружи кирпичные печи могут разниться один от одного (различные чертежи рекомендуют возводить неподвижные ракеты с разными геометрическими свойствами). Схема же их строительства все время одинакова. Она приводится ниже:

Выкапываете в земля (если установка размещается в доме — пониже уровня основы пола) не очень большой котлован. Собственно в это углубление следует устанавливать стационарную печку-ракету из кирпича.
Уплотняете грунт в выкопанной яме, выполняете дощатую опалубку и обустраиваете 10-сантиметровый по толщине бетонный фундамент.
Ждете застывания основания под печь. Потом делаете укладывание кирпича на специализированный состав, замешанный на основе жаростойкой глины.
После высушивания кладки сыпете мини-котлован грунтом и монтируете на канал для дыма строения обрезанный баллон (или маленькую по размеру бочку без днища).

https://youtube.com/watch?v=g8JuOYfH9aY

Другой этап работ — засыпка материалом для теплоизоляции щели между кладкой и установленной бочкой (баллоном). Потом нужно обмазать аппарат жаростойким составом и натянуть сверху колпак. Его выполняют из бочки крупного диаметра. Снизу колпака не забывайте собрать отрезок трубы (дымоходный). Он прикрепляется к бочке электросваркой. Вот и вся схема изготовления ракеты из кирпича!

Простейший вариант ракетной печи

Простая походная печь ракетного типа отличается легкостью самостоятельного изготовления, экономией времени и ресурсов в процессе использования, компактностью размеров и габаритов. На все работы потребуется затратить 2-3 часа с подготовкой инструментов и материалов, что очень удобно в условиях похода или дачи.

Конструктивная особенность, которую нужно учитывать — нижняя часть агрегата, выполняющая роль дна топливной камеры (колосника) должна быть выполнена подвижной. Делается это для облегчения процесса закладки дров и загрузки их в топочный бункер.

Если используются щепки, то выдвижной элемент конструкции является удобной подставкой в процессе закладки топлива в печь. Дополнительно подвижная часть значительно облегчает процесс очистки агрегата от золы.

Простая ракетная печь из трубы

Подготовка материалов

Для изготовления ракетной печи потребуется приобрести:

Трубу с сечением квадрат (15 см×15см×3, 40,5 см) – 1 шт.
Трубу также квадратной формы (оптимально выбирать 15см×15см×3, 30 см) – 1 шт.
Стальную полоску (рекомендуемые размеры 30см×5см×3 мм) –таких элементов нужно купить 4 шт.
Еще вариант стальной полоски ( с параметрами идеальными для работы14см×5см×3 мм) – 2 шт.
Решетку, выполненную также из хорошего металла (стали) ( выбирать размеры30см×14см) – 1 штука.

Дополнительно потребуется купить стальной прут (3:5 мм) – 2,5 метра, чтобы изготовить решетку самостоятельно при желании. Качественная печь робинзон своими руками – это минимальные затраты финансов, немного внимания и времени.

Инструменты

Для проведения всех необходимых работ потребуются:

Болгарка.
Сварка.
Ножницы по металлу.

Также нужно иметь защитные очки и перчатки.

Проводятся работы по схеме и чертежу, указанному ниже:

Чертеж простейшей ракетной печи из профильной трубы

Инструкция по изготовлению

Все работы по созданию отопительного устройства должны проводиться поэтапно. Руководство к действию состоит из нескольких шагов, которые нужно выполнять последовательно:

Трубы квадратные нужно разрезать на заготовки необходимого по чертежу размера.
Сделать на них разметку с учетом того, что один из их краев потребуется срезать (угол среза составляет 45 градусов). Работы выполняются болгаркой.
Получившиеся трубы потребуется аккуратно сварить – в итоге должна получиться конструкция, по форме напоминающая сапог.

Делая печь робинзон своими руками и, используя чертежи, важно соблюдать рекомендации по размерам деталей, которые там содержатся. Следующие действия будут такими:

Делаются пропилы (сверху трубы или по ее бокам) – размеры составляют 20 мм в глубину и 3,5 мм в ширину (в них будет установлена подставка для установки емкостей).
Стальную полоску (которая имеет параметры 30см×5см×3 мм) 1 штуку из приобретенных, нужно разрезать ровно пополам.
Вторую оставшуюся полоску из стали (также с параметрами 30см×5см×3 мм) разметить точно посередине.
Приварить к ней для качественного выполнения всех этапов работ, элементы с двух сторон от разрезанной полосы (должна получиться крестообразная форма).
Стальные полосы (размеры, которые нужно выбрать 30см×5см×3 мм) – оставшиеся 2 штуки и оставшиеся отрезки длинной 14 см сваривается рама, которая будет выдвижной.
Элементы привариваются не рядом, а внахлест.

Далее проводятся следующие работы, которые являются завершающими.

Сверху уже готовой рамы, используя точечный сварочный аппарат, прикрепляется готовая решетка (приобретенная дополнительно/специально) или нарезанные по нужной длине части прута из хорошей стали. Расстояние, на котором прикрепляются части, составляет 1 см. Затем, сверху трубы устанавливается подставка, решетка задвигается в топочный бункер. Основные работы про производству печи можно считать законченными.

Наступает этап проверки и поведения испытаний. Требуется заложить в топку немного твердого топлива и растопить печь, если не выявлено проблем в ее работе, нужно дождаться полного остывания всех элементов конструкции. В завершении можно провести работы по окраске печи, чтобы защитить части от коррозии. Для этого применяется жаропрочная краска. Повысить комфорт эксплуатации можно, приварив к дверце топочной камеры ручку.

https://youtube.com/watch?v=O_MoGaQY8Uo

Модели и производители печей

Прежде чем купить недорого печь для дома на дровах, стоит познакомиться с особенностями продукции известных производителей. В этом случае будет легче ориентироваться в предлагаемом в магазине ассортименте, в преимуществах и недостатках отдельных моделей.

Булерьян

Печь с подобным конструктивным исполнением впервые была разработана на территории Канады. Для нее характерно простота конструктивного исполнения и высокие эксплуатационные характеристики.

Топка цилиндрической формы изготавливается из стали, имеющей толщину 5 – 6 мм. Дверь топочной располагается на торцевой стороне. К корпусу привариваются полые трубы, имеющие круглое или прямоугольное сечение. После прогрева топки, воздух в трубах нагревается, обеспечивая активный конвекционный процесс.

Булерьян – качество, проверенное временем

Печи Бутакова

Запатентованная модель продемонстрировала хорошие результаты в суровых климатических условиях. Под данным товарным знаком выпускаются несколько моделей, с различными техническими характеристиками:

Модель	Мощность, кВт	Вес, кг	Объем внутреннего пространства, кубов
Студент	9	70	150
Инженер	15	113	250
Доцент	25	164	500
Профессор	40	235	1000
Академик	55	300	1200

Бутакова – надежность и долговечность

Бренеран

Российский аналог канадской модели, изготавливаемый по европейской технологии. Представлен несколькими моделями:

Модель	Мощность, кВт	Отапливаемая площадь, квадратов	Вес, кг
АОТ-6	6	40	56
АОТ-11	11	80	105
АОТ-14	14	160	145
АОТ-16	27	240	205
АОТ-19	35	400	260

Печи непрерывного действия могут комплектоваться стеклянными дверцами. Допустимо подключение к водяному контуру. Однако в отличие от своего зарубежного аналога, у такого оборудования недостаточная герметичность дымового штуцера, что может стать причиной попадания конденсата в помещение.

Бренеран – российский аналог Булерьян

Теплодар

Продукция известного российского производителя. Отличается высоким КПД благодаря тщательно продуманной конструкции. Компактные размеры и небольшой вес. Можно выбрать печь длительного горения для гаражаили дома с подходящими характеристиками.

Теплодар Матрица-200 актуален для помещений с площадью до 200 квадратов. Сибирь обеспечивает быстрый прогрев комнаты. Модели серии Т станут лучшим выбором для гаража. Для кухни лучше приобрести отопительно-варочную печь-камин Вертикаль

Теплодар Матрица-200 – хороший выбор

Везувий

Российская разработка. Такие длительного горения печи на дровах для бани, дачи или загородного дома способны стать лучшим решением. Часто используются для обогрева хозяйственных построек. На выбор модели влияет назначение помещения, для которого она приобретается. Обеспечивают равномерный обогрев благодаря особому конструктивному исполнению: внутрь топки вварены трубы, через которые проходит нагретый воздух.

Везувий для равномерного обогрева дома

Термофор

Отечественная разработка для любого дома. Под данным товарным знаком выпускается несколько моделей:

Герма;
Золушка;
Индигирка;
Нормаль;
Огонь-батарея.

Печи могут использоваться для обогрева различных помещений с внутренним объемом 50-250 м³. Их мощность варьируется от 4 до 13 кВт.

Термофор в коричневом цвете

Ермак

Отопительное оборудование, имеющее небольшие размеры и классическую конструкцию. Надежный кожух защищает от вредных инфракрасных лучей. Это оптимальное решение для небольшого дачного дома.

Принцип работы печи Ермак

Варианты устройства

Варианты печи

Основные компоненты печи, а именно две трубы, могут располагаться по-разному. Отсюда и вариативность конструкции. Существует четыре основных положения труб:

Близкое параллельное. Положения, при котором трубы расположены близко к друг другу, они соприкасаются, а отверстия их смотрят вверх. В отверстие малой трубы закладываются дрова, через отверстие большой выходит тепло. Такая позиция удобная тем, что нагрев всей конструкции происходит очень быстро;
Дальнее параллельное. Положение труб в данном случае такое же как и в первом случае, с той лишь разницей, что теперь они не соприкасаются друг с другом. Между ними проходит дополнительный отрезок трубы – дымоход, который удлиняет путь горящих газов. Этот отрезок может использоваться как вспомогательный варочный элемент;
Угловое расположение. В этом случае малая труба, в которую будут закладываться дрова, присоединена к большой трубе под углом. Угол составляет около 45 градусов. Данное положение трубы очень удобно при закладывании дров;
Двойное присоединение. При таком присоединении характерно наличие двух малых труб. Они расположены по бокам основной большой трубы, которая в данном случае должна быть большого диаметра. То есть топка происходит с двух точек. Таким образом собранные печи очень быстро нагреваются и предназначены в основном для длительного обогрева

Для того, чтобы приготовить или разогреть пищу при помощи печи Робинзон, нужно разместить на выходе вертикальной трубы плоскость, которая будет служить нагревательной поверхностью. Только стоит учесть, что эта поверхность не должна полностью закрывать отверстие трубы, иначе исчезнет тяга и тепла соответственно не будет.

Правила использования реактивной печи

Ракетная печь, как и другая обогревательная система длительного горения, нуждается в предварительном прогреве перед запуском

И если для портативной конструкции это не имеет особого значения, то для стационарной системы это очень важно, так как при холодной дымоходной трубе топливо будет сгорать, не производя, нагрева. Поэтому реактивные печи предварительно прогреваются с помощью опилок или бумаги

Хочется обратить внимание, что прогрев печи считается завершённым, если гул при горении топлива начинает затихать. Только после этого можно загружать основное топливо. При этом оно разгорится от остатков предыдущих продуктов горения

При этом оно разгорится от остатков предыдущих продуктов горения.

Также нужно понимать, что печь ракета не может самонастраиваться и поэтому на первом этапе горения поддувало открывают полностью, а начинают прикрывать лишь после того, как появится мощный гул в системе. В дальнейшем поступление кислорода постепенно снижают.

О конструкции

Ракетная печь Робинзон состоит из таких элементов, как:

Топливник.
Труба для отвода образующегося дыма.

Особенность конструкции топливный бункер располагается не только по вертикали, но и горизонтально, под углом. Способ размещения зависит от желания человека, особенностей строения, в котором готовая печь будет устанавливаться.

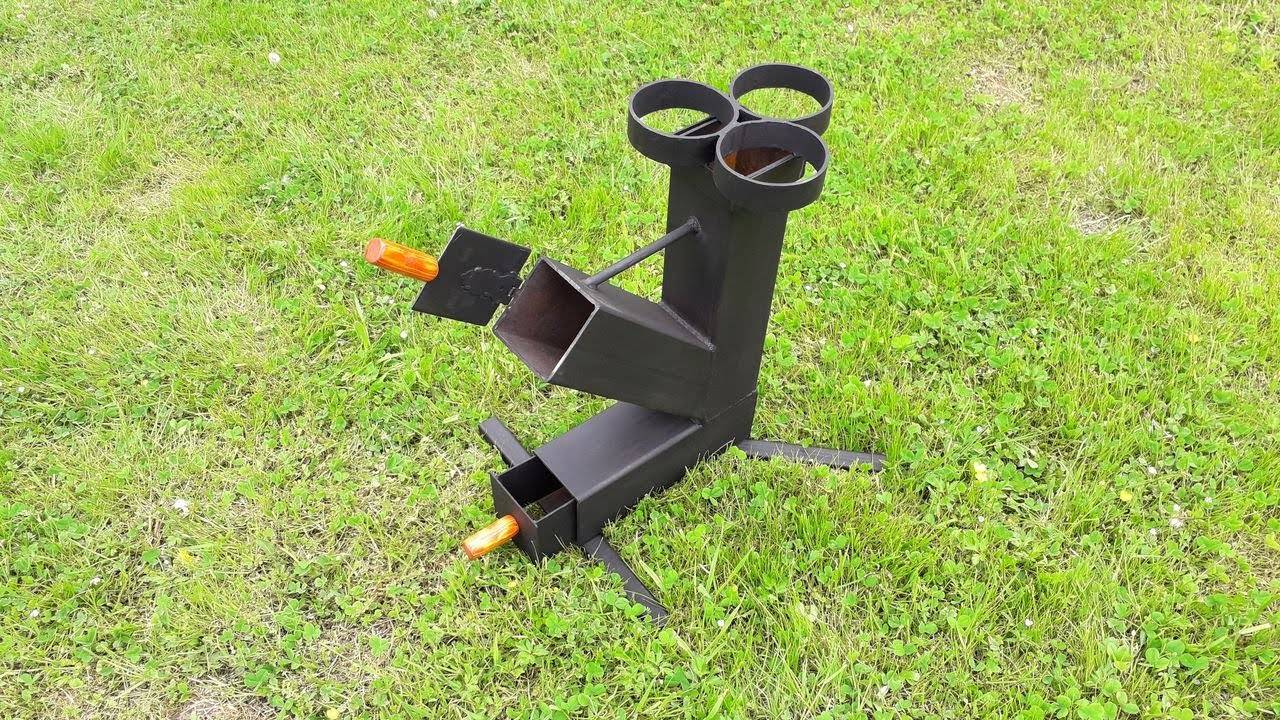

Так выглядит ракетная печь из трубы

Также может быть использован такой вариант, при котором топливный бункер будет располагаться между дымоходом и двумя элементами горизонтального участок трубы. Это делается для того чтобы удлинить нагреваемую в процессе сжигания топлива поверхность, увеличив тем самым КПД и время прогревания помещения.

Обычные схемы для создания печей имеют:

Топку, расположенную вертикально и соединенную с дымоходом отрезком трубы (длина его может быть разная). Соединяющий элементы участок используется для приготовления пищи (варочная панель).
Топку, расположенную непосредственно рядом с трубой (схема используется в том случае, когда печь должна выполнять функцию отопительного агрегата).
Топку, закрепленную под углом к трубе (для удобства закладки топлива в специальный отсек).

Печка может иметь сразу две топки. Особенность – их расположение по бокам конструкции в вертикальном положении. Трубы должны быть с большим размером сечения. Предназначение печи – нагревание емкости с жидкостью, которая устанавливается на специальную подставку (такой вариант используется для подачи горячей воды).

Варианты конструкции

Делаем печь – ракету

Большого труда не составит выполнить легкую походную печку, изображенную на чертеже, отыскав в доме такие материалы:

профильная труба круглая диаметром 133—150 мм длиной 0,5 м;
труба профильного сечения 14 х 20 см, длина 0,4 м;
металлический лист толщиной 2—3 мм на колосники;
пруток O8—10 мм для ножек;
обрезки железа на подставку.

Вертикальная круглая труба варится к профильной под угол 45°, после к корпусу приделываются проушины для ножек (они должны легко сниматься). Вовнутрь наклонного топливника ставится колосниковая решётка, с наружной стороны фиксируется крышка. Для комфорта чистки золы внизу неплохо бы установить вторую дверку.

Совет. В первую очередь приварите к верхнему срезу огневого канала подставку – между донышком посуды и корпусом должны проникать газы, иначе «ракетной» тяги не появится.

Чертеж усовершенствованной версии мобильной печи

Конструкцию печи можно улучшить, организовав подачу вторичного воздуха вовнутрь дымогарной трубы. Обновление даст возможность увеличить результативность и продолжительность горения дров. Просверлите по обоим бокам отверстия с двух сторон, прикрыв их ракетными «дюзами» согласно представленному чертежу. Как функционирует эта печка, показывается на видео:

Из баллона с газом

На изготовление печи – ракеты собственными руками пойдут подобные материалы:

трубы круглого сечения поперечными размерами 70 и 150 мм; с толщиной стены 4 мм;
квадратная профильная труба 150—200 мм в поперечнике;
дымоходный отрезок трубы O10—15 см;
сталь низкоуглеродистая (марка Ст20) листовая;
плотная базальтовая теплоизоляция (80—120 кг/м3) либо сыпучие огнезащитные материалы, к примеру, вермикулитовый либо перлитовый гравий.

Для начала металлический прокат порежьте на заготовки соответственно с чертежом. После необходимо спилить у пропанового баллона крышку, заранее открутив вентиль и наполнив резервуар доверху водой. Инструмент – обыкновенная угловая шлифмашина с кругом для металла.

Последующая методика сборки выглядит так:

Разрежьте профильную трубу вдоль, отступив от края 35 мм. Одна часть пойдёт на изготовление зольника, вторая – поддувала.
Состыкуйте топливник и дымогарную трубу под угол 90°, сделав необходимые вырезы. Сверху топки прорежьте проем, куда приварится загрузочный бункер.
Сварите райзер с топливником, после наденьте кожух из трубы 150 мм, сделав внизу вырез под ширину топки.
Установите и обварите бункер для закладки дров. Зафиксируйте дверки топливника и зольника.
Засыпьте между стенками дожигателя и оболочки перлит.
В баллоне сделайте боковой проем, чтобы вставить конструкцию которая готова. Крышку лучше выполнить съемной.
Произведите заключительную сборку и приварите дымоходный отрезок трубы.

Детально об изготовлении ракетной печки из баллона расскажет специалист в видеосюжете:

Из кирпича

Простейшую ракетную печурку чтобы приготовить пищу можно сложить из кирпичей без использования раствора, как показано на схеме с порядовками. Такое сооружение несложно разобрать и переставить если понадобится.

Печь-ракету с лежанкой нужно ложить на бетонный фундамент либо бутового камня. Материал – керамический или шамотный кирпич, раствор песчано-глиняный либо шамотный исходя из этого. Готовое основание стелится рулонным кровельным материалом с целью защиты от негативного воздействия влаги, после ложится сплошной первый кирпичный ряд. Последующий рабочий порядок выглядит так:

Выложите топливник, ставя кирпичи «на ребро». Таким образом сделайте перекрытие камеры, оставив устье для загрузки дров и райзера.
Постройте трубу дожигателя из 9 рядов камней, устанавливаемых «на ребро» с перевязкой.
Наденьте на райзер трубу или жестяные ведра, появившуюся полость засыпьте теплоизолятором либо простым песком.
Установите бочку кверху дном, выведя отрезок трубы газов дыма снизу.
Сложите кирпичную лежанку из 3—4 горизонтальных каналов.
Произведите обмазку бочки и лежанки глиняным раствором.

Главное. Постройка производится с соблюдением правил кладки печи, расписанных в детальном руководстве.

Протяженность дымовых каналов изнутри лежанки ограничена тягой в ракетной печи и внешнем дымоходе. Лучше выдерживать общую длину газоходов в границах 4 м. Чтобы отопитель не дымил назад в комнату, подымите верх дымовой трубы на высоту 5 м, считая от колосников

Как выстроить кирпичную печку – ракету без бочки, обращаете внимание на видео:

Виды ракетных печей

Походная печка «Робинзон» .

Стандартное устройство такого агрегата состоит из топки и дымоотводной трубы. В качестве топлива используются дрова, которые возгораются от поджигания бумаги, уложенной между ними. Бензина или других легковоспламеняющихся веществ применять не надо. В зависимости от того как расположен топливный бункер ракетные печи подразделяются на пять типов:

Вертикальная топка находится рядом с дымоходом, что позволяет нагреваться всему отопительному устройству меньше чем за 10 минут.
Отсек для закладки дров соединен с дымоходом дополнительным отрезом трубы. За счет этого увеличивается путь нагретого воздуха до выходного отверстия трубы. Получившейся отапливаемый участок может быть использован в виде еще одной варочной поверхности.
Вариант закрепления топки к дымоходу под углом делает закладку дров удобней. При таком расположении происходит умеренное сгорание топливного материала, не требуется частых добавлений новых порций.
Горизонтальное расположение топки встречается в походных печах реже, чем вертикальное. В нем неудобно контролировать сгорание дров.
Две вертикальные топки, находящиеся с двух сторон от дымоходной трубы, которая имеет увеличенный диаметр по сравнению с предыдущими конструкциями. Такое устройство позволяет в два раза быстрее обогреть прибор, а на его варочной поверхности можно сварить обед для большой компании.

Варианты исполнения печи «Робинзон» .

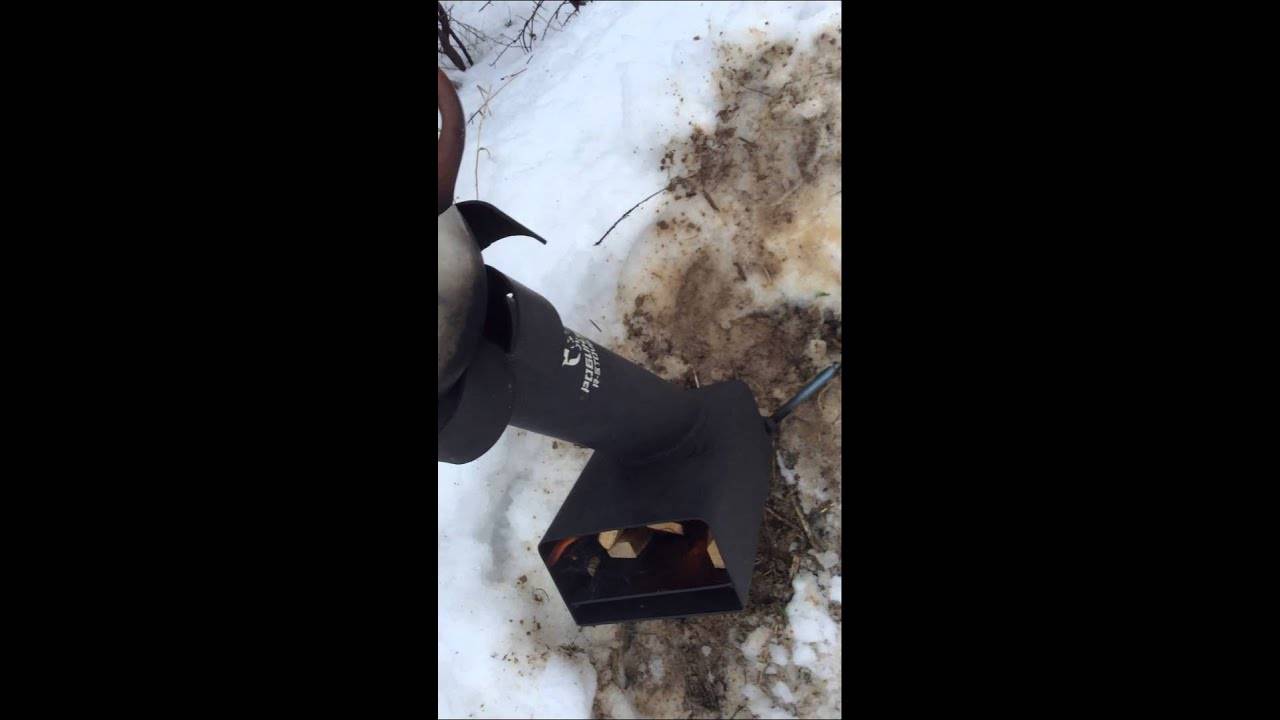

Рассмотренные реактивные печи быстро нагреваются даже при минусовых температурах. Самая распространенная вариация этого устройства от отечественного производителя, выполненная с угловой топкой может вскипятить один литр воды при морозе в -10 С за десять минут.

Планировка и разработка чертежа беседки

Прежде чем приняться за работу, домашнему мастеру необходимо определиться с размерами будущего строения и его вид. Это в значительной мере зависит от того, где будет располагаться беседка. Её можно сделать как в виде отдельно стоящего павильона, так и прилегающей к дому.

После определения нужных параметров, рекомендуется нарисовать чертёж, в котором будут учтены ширина, высота, и конфигурация. Таким образом, можно точно посчитать количество материалов, необходимых для строительства, и подготовить примерную смету.

Несущий каркас беседки проще всего собрать из профильных труб. Они бывают с прямоугольным или квадратным сечением. Характеристики данного материала позволяют его использовать для изготовления всевозможных конструкций из металла. Опытные мастера утверждают, что он значительно лучше, чем другие виды подобных изделий, таких как уголок, круглый прокат или прутья.

Знаете ли вы? Летние строения могут быть выполнены не только в виде капитального сооружения из камня, металла или дерева. В тропических странах их стены часто изготавливают из лозы, как традиционный для юга России плетень, а крышу делают из охапок больших листьев.

В интернете можно найти множество готовых вариантов постройки беседки из профтрубы. Любой из них можно взять за основу строительства или скорректировать под нужды потребителя. Ознакомившись с примерами, и выбрав подходящий вариант, домашний мастер может начинать постройку летнего павильона.

Нужно отметить, что на основе этой простой конструкции могут быть изготовлены и стационарные печи для дома и сада, поэтому ее вполне можно назвать универсальной. Если поставлена цель самостоятельно изготовить именно мобильную печь типа «Робинзон», то стоит рассмотреть, какие конфигурации она может иметь, и только после этого определиться с выбором модели.

Конструкция и принцип работы печи

Печь «Робинзон» имеет так называемую ракетную конструкцию, и основе которой были создано множество моделей, существенно отличающиеся между собой по размерам и даже по функциональным возможностям.

Обычные ракетные печи состоят из топливника, соединенного с дымоотводной трубой. Топливный бункер может быть устроен горизонтально, вертикально или под углом, соединяться непосредственно с дымоходом или же иметь между этими двумя элементами горизонтальный участок трубы, который удлиняет путь нагретого воздуха и создает дополнительную нагреваемую поверхность.

На данной схеме показаны разные варианты расположения топки ракетной печи:

Самодельная печь-ракета – в чем достоинства?

Как видно из описания заводских топливных приборов, они имеют определенные недостатки. О таковых можно забыть, если собрать своими руками аналогичную по показателям печку, но со слегка измененной конструкцией, либо немного модернизировать готовый агрегат (чертежи для подобных изменений имеются на многих специализированных веб-сайтах).

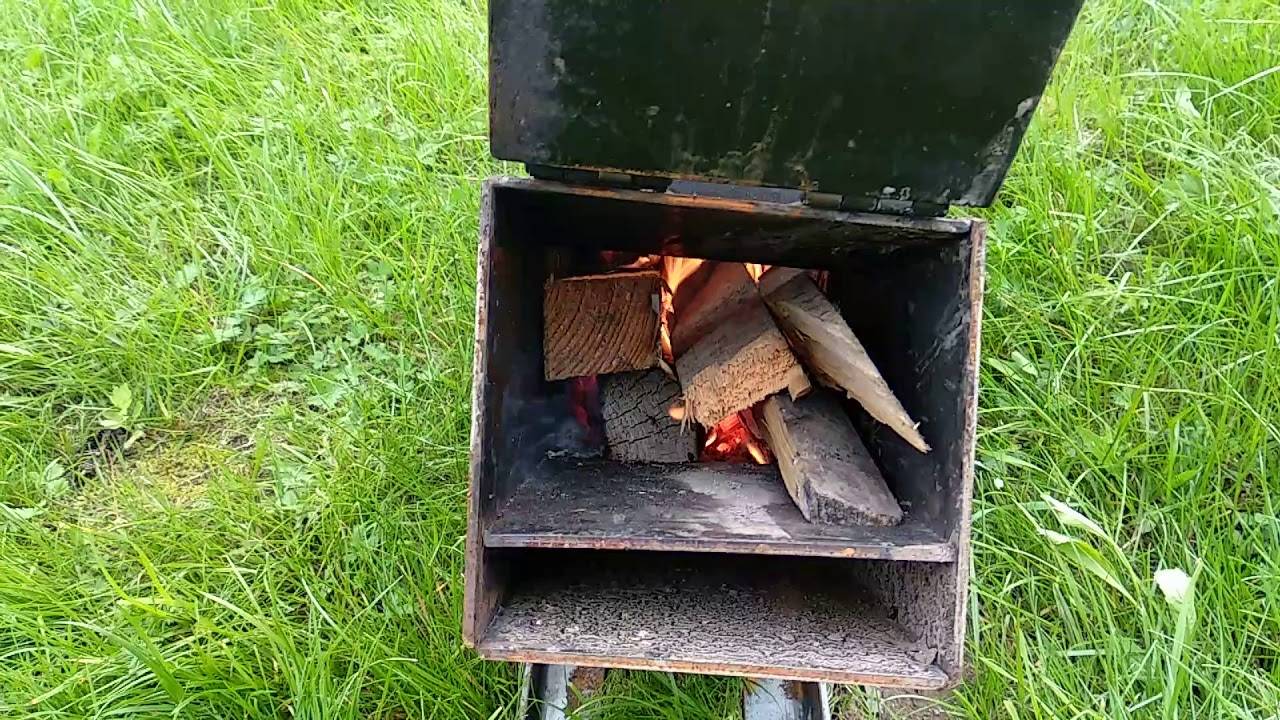

Например, вы можете приварить внутри топливного отсека стальную пластинку с решеткой в виде колосников. На эту дополнительную деталь будут укладываться дрова. А воздух сможет без проблем проникать в топливник через прорези колосников. Сверху модернизированного топливного отделения, кроме того, желательно смонтировать металлическую заслонку. Она даст возможность изменять объемы воздуха, подаваемого в камеру сгорания прибора. По размерам такая заслонка обязана быть меньше топливного отверстия. Если она станет полностью перекрывать последнее, дрова через некоторое время потухнут из-за нехватки кислорода.

Печь, созданная своими руками

Модернизированная описанным способом заводская реактивная печка получит следующие эксплуатационные преимущества:

очень быстрый нагрев до заданных температур (до рабочих);
минимальный расход топлива для растопки и готовки еды;
длительность процесса горения;
отсутствие дыма и копоти.

Согласитесь, агрегат с такими достоинствами выглядит намного предпочтительнее стандартной установки. При этом затраты на сборку самодельной конструкции порадуют любого рачительного хозяина. Они, поверьте, будут небольшими. А теперь пару слов о недостатках, которыми характеризуется ракетная печь (хоть заводская, хоть самодельная). Прежде всего, за ней требуется постоянно следить. Нельзя разжечь агрегат и забыть о нем. Необходимо неотлучно находиться рядом и контролировать его работу. Кроме того, описываемый прибор достаточно требователен к характеристикам древесины. А именно к ее влажности.

Печь робинзон своими руками: чертежи для самостоятельного изготовления печи
