Определение размеров и мощности
Прежде чем приступить к изготовлению пиролизного котла, следует провести расчёт размеров камер топки и дополнительных отсеков. В качестве исходных данных принимается требуемая теплотворная мощность, определяемая с учётом КПД самодельного котла порядка 75–80%. В домашних условиях можно изготовить твердотопливные котлы мощностью до 20–25 кВт, более производительные агрегаты требуют использования жаропрочных сталей значительной толщины, которые плохо поддаются свариванию в домашних условиях.
Мощность котла и продолжительность его работы определяются объёмом камеры газификации. Без учёта КПД теплотворность большинства распространённых пород древесины составляет около 4–5 тыс. ккал/кг, что примерно соответствует 4–4,5 кВт·ч тепловой мощности. Эти значения применимы только для древесины с влажностью не более 25%. Суть расчёта проста — определить требуемую мгновенную мощность и умножить её на количество часов работы. Стоит помнить, что пиролизные котлы даже совершенных конструкций имеют предельную продолжительность работы не более суток, а самостоятельно произведённые агрегаты следует рассчитывать максимум на 12–15 часов непрерывного горения.
Объём камеры закладки определяется из расчёта 2 литра на каждый килограмм дров. К полученному значению нужно добавить около 30%, ведь в пиролизном котле используют неколотые чурки, которые невозможно уложить вплотную. Размер камеры сгорания газов должен составлять не менее 30–40% от объёма камеры газификации. Наиболее выгодной считается структура котла, в которой две камеры расположены одна над другой, имеют одинаковую форму, но отличаются по высоте.
Преимущества и недостатки
Преимущества применения:
- при сгорании дров невозможно получить такую высокую температуру, как в процессе сгорания пиролизного газа (особенно, если дрова содержат много влаги);
- при помощи контроллера управления мы без особых трудностей можем автоматизировать работу пиролизного котла, так как процесс сжигания пиролизного газа легко поддается управлению и регулированию;
- для сжигания дров или угля необходимо гораздо больше вторичного воздуха, чем для сгорания древесного газа. Поэтому при одинаковом объеме вторичного воздуха КПД сгорания древесного газа, длительность и температура горения будут больше;
- выброс вредных веществ пиролизных котлов в атмосферу сведен до минимума, поэтому пиролизный котел – это практически экологически чистый источник тепла;
- твердотопливные котлы пиролизного горения нуждается в очистке от золы крайне редко;
- пиролизные котлы могут работать очень долго(до 15-и часов) на одной закладке дров, при том, что обычные твердотопливные котлы нуждаются в дозагрузке каждые 3-4 часа.
Если же говорить о недостатках такого типа агрегата, то, помимо цены, которая является платой за повышенный КПД, и более сложной конструкции, ведь пиролизные котлы на 30-35% тяжелее обычных, так как металла для их изготовления требуется больше, другие «минусы» несущественны.
Для максимальной эффективности работы влажность дров должна быть не более 20%. Если дрова влажные, при их горении образуется пар, который снижает газовыделение и приводит к отложению дегтя и сажи. В результате, КПД котла падает, и возникает необходимость в его чистке.
Большинство пиролизных агрегатов имеют электронное управление.
Следовательно, возникает необходимость в использовании электричества для работы контроллера, который управляет вентилятором и дымососом.
Пиролизные котлы с естественной тягой существуют, но они требуют очень высокого и мощного дымохода, поэтому такие модели непопулярны.
Необходимость заполнения топки на 50-100% – только в этом случае будет поддерживаться высокий КПД котла.
Пиролизные твердотопливные котлы длительного горения хоть и дороже раза в два от обычного твердотопливного котла, но отличаются возможностью экономного использования топлива с максимальной эффективностью, которая значительно выше чем от сгорания угля и древесины в обычных агрегатах.
Подготовка материалов
Чтобы изготовить пиролизный котел своими руками, необходимо приобрести следующие виды металлопроката:
- сталь листовая толщиной от 4 до 5 мм нужна для сваривания топливника и камеры дожигания;
- то же, толщиной 3 мм – для водяной рубашки;
- профильные трубы сечением 80 х 40 х 2 и 60 х 30 х 2 мм пойдут на изготовление воздушных каналов;
- шамотный кирпич для обкладывания топливника и формирования сопла;
- из труб диаметром 159 х 4 и 57 х 3 мм делается патрубок дымохода, теплообменник и штуцеры для подключения к водяному отоплению;
- полоса стальная 20 х 3 мм;
- для обшивки понадобится базальтовая вата плотностью от 60 кг/м³ и толщиной 2 см, а также тонкий металл с полимерным покрытием;
- блок автоматики с вентилятором и датчиком температуры (недорогой и надежный – польского производства KG Elektronik).
Изготовление теплогенератора с верхним горением значительно упростится, если сделать топливник из старого газового баллона со стенками 4—5 мм. Тогда вам останется заготовить металл для водяной рубашки, воздушную трубу Ø57 мм и лист толщиной 1 см для дискового груза. Патрубки водяного отопления делаются из обрезков трубы Ø32—40 мм, дымохода – 159 мм. Также возьмите арматуру диаметром 2 см или уголки 40 х 40 на сборку колосниковой решетки.
Котельная установка верхнего горения
Установка пиролизного котла: правила техники безопасности
Пиролизный котел – это очень мощный нагреватель.
Поэтому такое устройство нужно монтировать только в отдельном помещении, соблюдая следующие рекомендации:
1. Группа безопасности 2. Бак расширительный 3. Насос циркуляционный 4. Гидравлическая стрелка 5. Гребенки 6. Радиатор
- Нагревательный прибор должен иметь собственный фундамент из кирпича или бетона, возвышающийся над уровнем пола на 10 сантиметров
- Полуметровое пространство перед топкой нужно защитить стальным фартуком, уложенным поверх напольного покрытия.
- Котельная должна быть оборудована приточно-вытяжной вентиляцией, обустроенной по «газовым» правилам. То есть, минимальный размер вытяжного отверстия должен быть равен 100 см2, а воздухообмен в помещении должен быть минимум тройным (от общего объема котельной).
- Расстояние от котла до стен и предметов меблировки не может быть меньше 20 сантиметров.
Инструкция по изготовлению пиролизного котла
Наиболее оптимальным для сборки является пиролизный котел мощностью от 25кват. Он способен отапливать большие помещения площадью от 180 м2.
Для его изготовления необходимы следующие материалы:
- металлические листы толщиной не менее 0,8 мм;
- 15−20 штук шамотного (огнеупорного кирпича);
- система датчиков температуры;
- колосниковая решетка;
- 3 трубы диаметром 5,7 см, 3,2 см и 16 см (для подвода холодной и горячей воды, а также для подающей магистрали контура котла);
- 2 профтрубы (для патрубков аварийной линии и выхода);
- дутьевой вентилятор;
- датчик температуры;
- чертеж и таблица размеров для сборки котла;
- 2 дверцы для топки и зольника;
- крепления из пережжённой проволоки для дверок;
- шлифовальные круги -10 штук.
Необходимые инструменты:
- аппарат для сварки электрический;
- болгарка;
- углошлифовальная машинка.
Процесс изготовления
- Из стальных листов необходимо вырезать 4 стенки для котла. В передней стенке сделать отверстия для топки и расположенного под ним зольника.
- Вырезать отверстия для дымососа и под трубников. Соединить все металлические стенки (кроме задней) при помощи сварочного аппарата, а стыки между сторонами будущего котла необходимо отшлифовать.
- Далее собирается теплообменник, как показано на рисунке. Трубы свариваются при помощи сварочного аппарата. Перед сваркой на сами трубы необходимо «одеть» шлифовальные круги для удаления стыков и швов между ними.
- Затем необходимо вмонтировать теплообменник в будущий котел как на рисунке. Прежде чем, закрывать устройство задней стенкой, необходимо проверить его на наличие течей компрессором. Если таковых нет, заднюю часть котла сваривают.
- Далее необходимо установить колосниковую решетку, которая будет отделять место газификации и сжигания топлива. Нижний отдел, где будет сжигаться топливо, оснащают воздуховодом и обкладывают шамотным (огнеупорным) кирпичом со всех сторон, в том числе и снизу.
- Затем необходимо прикрепить дверцы в соответствующие отделения для подачи топлива и для зольника. Они должны плотно прилегать к стенкам котла.
- В конце готовый котел устанавливают на кирпичную поверхность и присоединяют к трубе, утепленную негорючим утеплителем (например, фольгированной минватой). Без этого на стенках трубы будет оседать деготь, который значительно укоротит срок службы котла. К устройству подключают водяной контур и дымовой насос.
- Для того чтобы котел работал автоматически, так же как и производственный, необходимо установить систему контроля температуры. Он нужен для того, чтобы регулировать работу дымососа, а также подачу воздуха.
- Установка котла на этом не заканчивается. Необходимо проверить его КПД. Если, включив котел, вы не обнаружили запаха угарного газа от выходящего дыма, значит его КПД достаточно высок и оборудование является безопасным для использования.
Таким образом, если у вас есть первоначальные навыки работы с болгаркой и шлифовальным аппаратом, если вы разбирайтесь в элементарных чертежах, вы без труда соберете пиролизный котел самостоятельно. А это не только уют и тепло в своем доме, но и очень выгодная экономия финансовых средств.
Таблица размеров пиролизного котла
- А-контроллер котлового контура
- B -загрузочная дверца
- С-дверца зольника
- D -дымосос
- E -муфта
- F -патрубок аварийной линии
- G — подающая магистраль котлового контура
- H — подвод холодной воды
- K — Подвод горячей воды
- L -Обратная магистраль теплового контура
- M -Патрубок опорожнения и расширительный бак
Таблица размеров (зависимость мощности будущего котла от размеров деталей).
Принципы работы

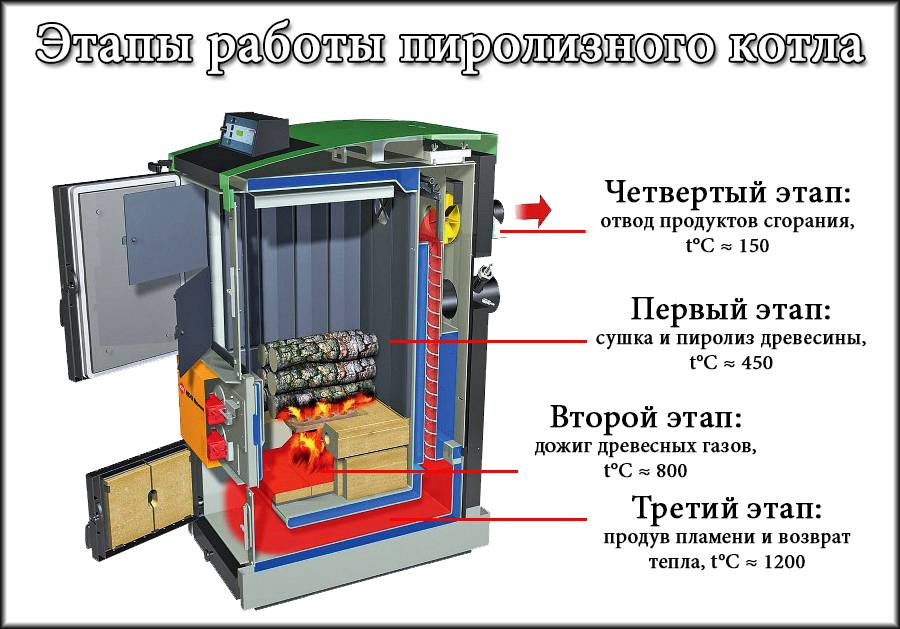

Все котлы, работающие по принципу пиролиза, функционируют одинаково:
- В камере, где происходит газификация, идет процесс тления топлива. В нее поступает снаружи первичный воздух.
- Некоторый объем кислорода, присутствующего в нем, тратиться на то, чтобы тление не прекращалось и обеспечивало требуемую для газификации температуру.
- Проходящие хайло газы, выделяемые при пиролизе, перемещаются в камеру сгорания.
- В нее же происходит поступление вторичного воздуха, и идет процесс горения пиролизных газов.
- В присутствии катализатора, в качестве которого выступает углерод топлива, идет восстановительная реакция части пиролизного газа. Результатом ее является угарный газ и окислы азота. Этот процесс требует затрат тепловой энергии.
- В камере дожигания компоненты, полученные при восстановлении, окисляются с выделением тепла.
- Продукты горения, вступившие в реакцию, движутся по теплообменнику водогрейного регистра, а затем направляются в дымоход.
- Для поддержания требуемой температуры, при которой происходит полное сгорание, служит специальная терморегулирующая система.
Пиролизный котел
Особенности установки котла
Котел в готовом виде можно приобрести в специализированных магазинах. Производители выпускают оборудование, к которому обязательно идет руководство по монтажу и эксплуатации. Но как показывает практика, поданных данных, зачастую, не хватает для того, чтобы беспрепятственно провести установку. Помните, что котел представляет собой достаточно крупное сооружение, имеющее немалый вес. Основание под конструкцию традиционно выкладывается из кирпича. Оно является прочным и надежным, потому что без труда выдержит нагрузку.

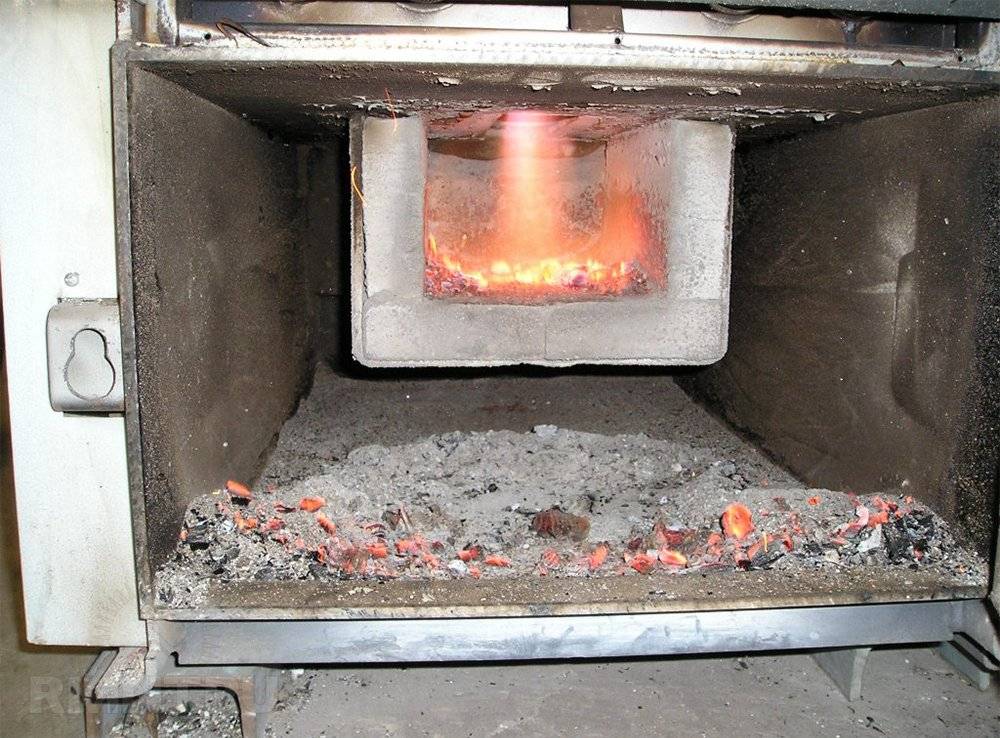

Конструкционные особенности камеры сгорания
Даже после нескольких лет эксплуатации печи, будьте уверены, что фундамент не даст трещину и уж тем более не начнет деформироваться. Для выполнения процесса кладки, применяйте предварительно замешенный песочно-глиняный раствор из песка и глины. Мы подробно рассмотрели все нюансы и особенности создания пиролизной печи, уточнили все, что нужно знать о котлах, а также раскрыли секреты для облегчения строительных работ. Надеемся, что данная информация будет полезной и пригодится вам.
https://youtube.com/watch?v=Id2UYIGj9Gk
Устройство, принцип работы и технические характеристики
Разные виды котлов длительного горения различаются по своей конструкции, принципу работы, а также имеют свойственные именно им достоинства и недостатки, вследствие чего их следует рассматривать раздельно друг от друга.
Шахтный котёл длительного горения

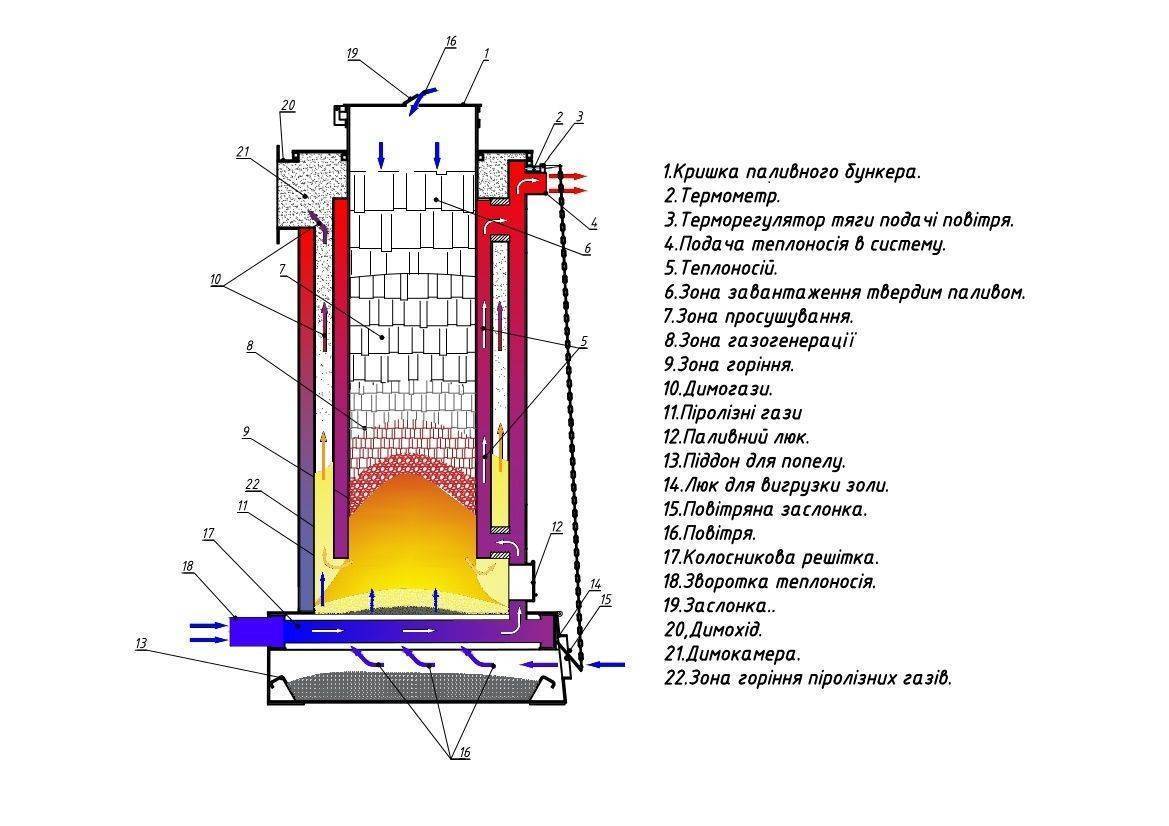

Конструкция котла верхнего горения представлена на следующем рисунке, где видно, что основными элементами подобных агрегатов являются:
- корпус, на котором смонтированы элементы управления работой (регулятор подачи воздуха, дверцы загрузки топлива и зольника, дымоход);
- камеры подогрева воздуха и сжигания топлива;
- трубка подачи и распределитель воздуха;
- патрубки для подключения к системе отопления.
Устройство и внешний вид агрегата шахтного типа
Шахтный котёл может быть выполнен как независимый источник тепла или быть элементом системы отопления, как показано на приведённом выше рисунке. В этом случае котёл такой конструкции называется одноконтурным с водяным контуром. Работа отопительного котла данного типа осуществляется следующим образом:
- после закладки топлива и его розжига регулятор подачи воздуха открыт, он обеспечивает его поступление в верхний слой уложенного топлива через подвижный распределитель;
- по мере того как топливо прогорает, распределитель опускается вниз, тем самым обеспечивая подачу воздуха в его более низкие слои;
- топливо равномерно сгорает слой за слоем, выделяя при этом горючий древесный газ;
- газ поступает во вторую камеру (камеру дожига), где воспламеняется и, сгорая, выделяет большое количество тепловой энергии;
- в корпусе котла смонтирован водяной контур, по которому циркулирует теплоноситель системы отопления, поэтому вся площадь котла является его теплообменным элементом.
Основными техническими характеристиками подобного оборудования являются:
- мощность, измеряемая в киловаттах (кВт);
- отапливаемая площадь (м2);
- количество топлива, доступного к размещению в топочной камере (м3 и кг);
- размер дров, возможных к использованию, (см) – для котлов, работающих на дровах;
- количество воды в рубашке котла;
- длительность горения одной закладки;
- КПД;
- максимально возможное давление в системе отопления;
- геометрические размеры котла в целом и его отдельных элементов;
- масса.
Пиролизный котёл длительного горения с водяным контуром
Конструкция пиролизного котла предполагает подачу воздуха сверху на заложенное топливо (дрова), что обеспечивается системойего первичной подачи. Заложенные дрова после разжигания начинают тлеть, что достигается конструкцией котла, обеспечивающей ограниченную подачу воздуха на этом этапе работы.
Устройство твердотопливного пиролизного агрегата
Древесный газ, выделяемый при этом (эффект пиролиза), поступает во вторую камеру, где осуществляется его смешивание с вторичным воздухом и сжигание. Вследствие того, что процесс пиролиза топлива происходит длительное время, то и работа котла на одной закладке также достаточно продолжительна. Пиролизный газ, сгорая, отдаёт своё тепло теплоносителю, циркулирующему в теплообменнике котла, работающего на твёрдом топливе, оснащённого водяным контуром и подключаемого к системе отопления. Основными техническими характеристиками котлов пиролизного вида являются:
- тип используемого топлива;
- материал, используемый при изготовлении;
- длительность горения на одной закладке (часов);
- мощность (кВт);
- отапливаемая площадь (м2);
- количество контуров;
- КПД;
- расход топлива (кг/ч);
- размеры котла, топки и прочих конструктивных элементов;
- масса (кг).
Разновидности котлов длительного горения
Кроме того, что котлы длительного горения различаются по своей конструкции (виду), они ещё могут иметь различия по таким параметрам, как наличие системы автоматики и разное количество водяных контуров. Наличие двух контуров в конструкции котла позволяет его использовать не только для отопления, но и как источник горячего водоснабжения. В таких моделях один внутренний контур агрегата включается в систему отопления, а второй – в систему горячего водоснабжения. Котёл твердотопливный автоматический – это комплекс технических средств, обеспечивающих работу отопительного устройства без участия человека в этом процессе. Наибольшая степень автоматизации у котлов, использующих в качестве топлива пеллеты (топливные гранулы), изготавливаемые из отходов деревообрабатывающих производств (опилки, щепа и т.д.).
Модель «Viessmann Vitoligno 100-S»
Этап подготовки
На подготовительном этапе важно правильно рассчитать необходимую мощность прибора, а также выбрать модель, которая будет использоваться для отопления дома. По правилам эксплуатации данных приборов для установки пиролизного котла следует оборудовать отдельную комнату с высокими потолками, со свободным доступом воздуха, но находиться в такой комнате продолжительное время, а тем более оставаться на ночлег, не рекомендуется.
По правилам эксплуатации данных приборов для установки пиролизного котла следует оборудовать отдельную комнату с высокими потолками, со свободным доступом воздуха, но находиться в такой комнате продолжительное время, а тем более оставаться на ночлег, не рекомендуется.
Для изготовления пиролизного котла своими руками понадобятся следующие инструменты и материалы:
- Сварочный аппарат. Лучше всего использовать устройство инверторного типа.
- Болгарка.
- Электродрель.
- Молоток.
- Отвёртки и гаечные ключи
- Газовый баллон от грузового автомобиля объёмом 175 литров.
- Сталь листовая высокоуглеродистая толщиной 5 мм.
- Труба стальная диаметром 28 мм.
- Труба стальная диаметром 112 мм.
- Маркер.
- Уголок металлический 50 * 50 мм.
- Металлическая дверца для зольника.
Кроме этого необходимо подготовить расходные материалы: электроды для сварки, наждачные круги и свёрла.

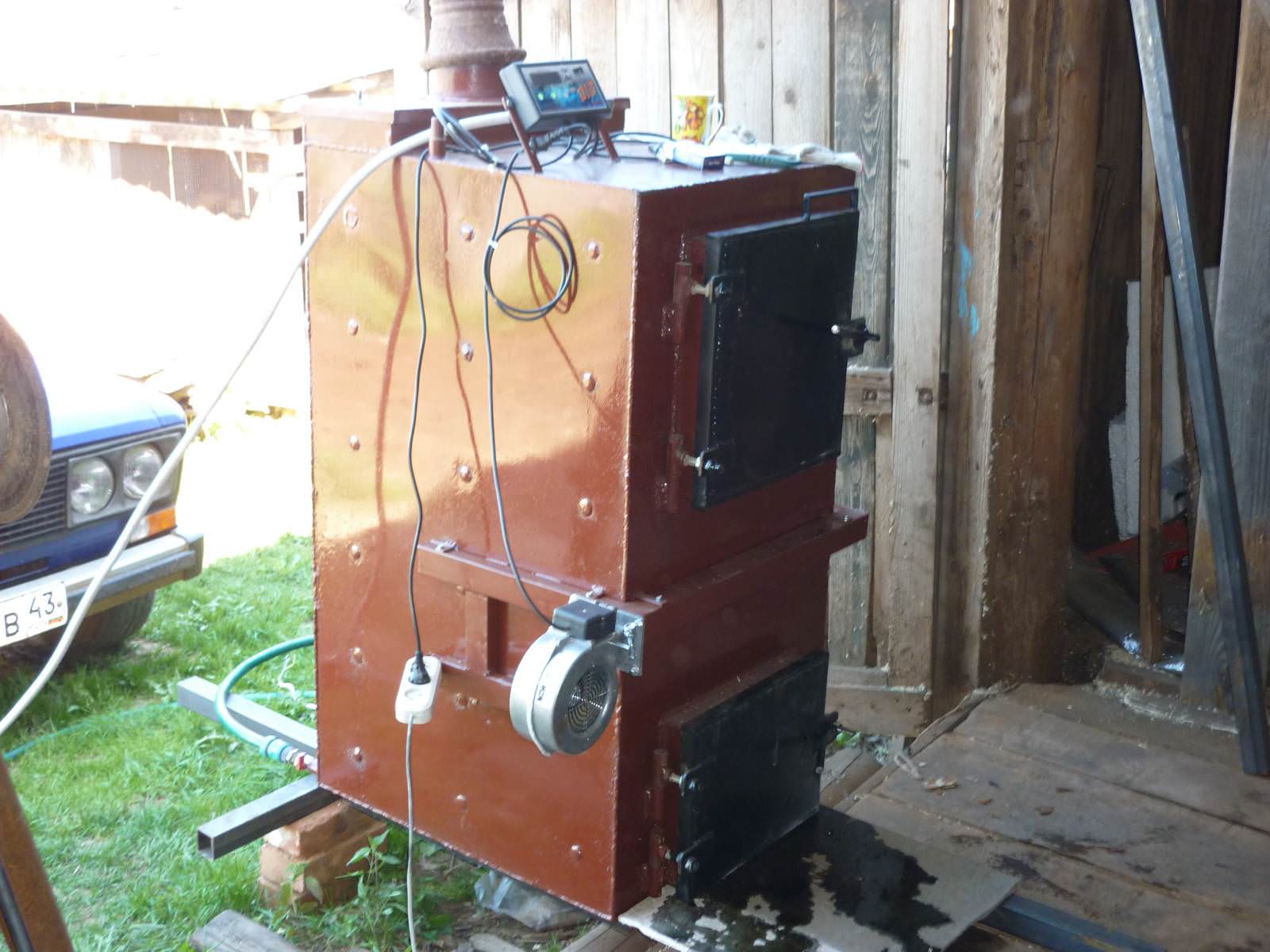

Самодельный пиролизный котёл
Принцип работы пиролизных котлов и их особенности
Создавая пиролизные котлы своими руками, люди стремятся сэкономить денежные средства в своем кошельке. Если газовое оборудование стоит довольно дешево, то твердотопливные агрегаты просто поражают своей ценой. Более-менее приличная модель мощностью 10 кВт обойдется в 50-60 тысяч рублей – дешевле провести газ, если рядом проходила бы газовая магистрально. Но если ее нет, то выходов два – приобретать заводское оборудование или делать его самостоятельно.
Изготовить пиролизный котел длительного горения своими руками можно, но сложно. Давайте для начала разберемся, для чего вообще нужен пиролиз. В обычных котлах и печах дрова сгорают традиционным способом – при высокой температуре, с выбросом продуктов сгорания в атмосферу. Температура в камере сгорания составляет порядка +800-1100 градусов, а в дымоходе – до +150-200 градусов. Таким образом, солидная часть тепла просто улетает наружу.
Прямое сгорание дров применяется во многих отопительных агрегатах:
Твердотопливные пиролизные котлы могут использовать несколько видов топлива, в том числе отходы деревообрабатывающего производства и сельскохозяйственной переработки.
- Твердотопливные котлы;
- Печи-камины;
- Камины с водяными контурами.
Главным преимуществом данной методики является то, что она отличается простотой – достаточно создать камеру сгорания и организовать отвод продуктов сгорания за пределы оборудования. Единственным регулятором здесь становится дверка поддувала – регулируя просвет, мы можем отрегулировать интенсивность горения, тем самым воздействуя на температуру.
В пиролизном котле, собранном своими руками или купленном в магазине, процесс сгорания топлива идет несколько по-другому. Дрова здесь сгорают при низкой температуре. Можно сказать, что это даже не горение, а медленное тление. Древесина при этом превращается в подобие кокса, одновременно выделяя горючие пиролизные газы. Эти газы отправляются в камеру дожигания, где сгорают с выделением большого количества тепла.
Если вам кажется, что данная реакция не даст особого эффекта, то вы глубоко заблуждаетесь – если заглянуть в камеру дожигания, то здесь будет видно ревущее пламя ярко-желтого, почти белого, цвета. Температура сгорания – чуть выше +1000 градусов, а тепла в этом процессе выделяется больше, чем при стандартном горении древесины.
Для того собранный своими руками пиролизный котел смог показать максимальную эффективность, необходимы дрова с низким содержанием влаги. Влажная древесина не даст оборудованию выйти на полную мощность.
Реакция пиролиза знакома нам еще со школьного курса физики. В учебнике (а может и в лабораторном кабинете) многие из нас видели интересную реакцию – древесина помещалась в стеклянную запечатанную колбу с трубкой, после чего колба нагревалась над горелкой. Через несколько минут древесина начинала темнеть, а из трубки начинали выходить продукты пиролиза – это горючие газы, которые можно было поджечь и понаблюдать за желто-оранжевым пламенем.
Аналогичным образом работает и пиролизный котел, собранный своими руками:
На одной загрузке топлива пиролизные котлы работают около 4-6 часов. Так что большим и стабильно пополняемым запасом дров стоит озаботиться заранее.
- В топке разжигаются дрова до появления устойчивого пламени;
- После этого доступ кислорода перекрывается, пламя гаснет почти полностью;
- Запускается дутьевой вентилятор – в камере дожигания появляется высокотемпературное пламя.

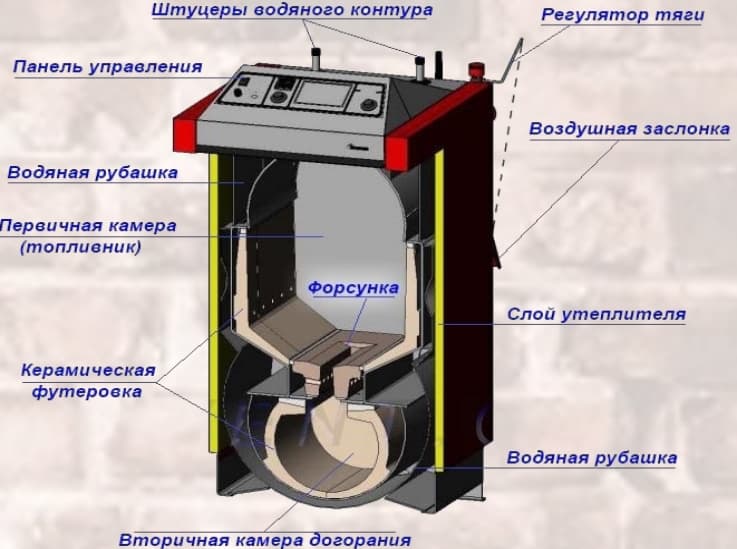

Устройство пиролизного котла довольно простое. Основными элементами здесь являются: камера сгорания, в которой складированы дрова, и камера дожигания, в которой сгорают продукты пиролиза. Передача тепла в отопительную систему осуществляется через теплообменник
В схеме пиролизного котла ему уделяется особое внимание
Все дело в том, что теплообменники в пиролизных котлах, собранных своими руками, устроены не так, как в газовом оборудовании. Продукты сгорания с воздухом проходят здесь через множество металлических труб, омываемых водой. Для увеличения эффективности котловая вода омывает не только сам теплообменник, но и все другие узлы – здесь создается своего рода водяная рубашка, которая отбирает излишки тепла от раскаленных элементов котельного агрегата.
Принцип работы пиролизных котлов и их особенности
Создавая пиролизные котлы своими руками, люди стремятся сэкономить денежные средства в своем кошельке. Если газовое оборудование стоит довольно дешево, то твердотопливные агрегаты просто поражают своей ценой. Более-менее приличная модель мощностью 10 кВт обойдется в 50-60 тысяч рублей – дешевле провести газ, если рядом проходила бы газовая магистрально. Но если ее нет, то выходов два – приобретать заводское оборудование или делать его самостоятельно.
Изготовить пиролизный котел длительного горения своими руками можно, но сложно. Давайте для начала разберемся, для чего вообще нужен пиролиз. В обычных котлах и печах дрова сгорают традиционным способом – при высокой температуре, с выбросом продуктов сгорания в атмосферу. Температура в камере сгорания составляет порядка +800-1100 градусов, а в дымоходе – до +150-200 градусов. Таким образом, солидная часть тепла просто улетает наружу.
Прямое сгорание дров применяется во многих отопительных агрегатах:
Твердотопливные пиролизные котлы могут использовать несколько видов топлива, в том числе отходы деревообрабатывающего производства и сельскохозяйственной переработки.
- Твердотопливные котлы;
- Печи-камины;
- Камины с водяными контурами.
Главным преимуществом данной методики является то, что она отличается простотой – достаточно создать камеру сгорания и организовать отвод продуктов сгорания за пределы оборудования. Единственным регулятором здесь становится дверка поддувала – регулируя просвет, мы можем отрегулировать интенсивность горения, тем самым воздействуя на температуру.
В пиролизном котле, собранном своими руками или купленном в магазине, процесс сгорания топлива идет несколько по-другому. Дрова здесь сгорают при низкой температуре. Можно сказать, что это даже не горение, а медленное тление. Древесина при этом превращается в подобие кокса, одновременно выделяя горючие пиролизные газы. Эти газы отправляются в камеру дожигания, где сгорают с выделением большого количества тепла.
Если вам кажется, что данная реакция не даст особого эффекта, то вы глубоко заблуждаетесь – если заглянуть в камеру дожигания, то здесь будет видно ревущее пламя ярко-желтого, почти белого, цвета. Температура сгорания – чуть выше +1000 градусов, а тепла в этом процессе выделяется больше, чем при стандартном горении древесины.
Для того собранный своими руками пиролизный котел смог показать максимальную эффективность, необходимы дрова с низким содержанием влаги. Влажная древесина не даст оборудованию выйти на полную мощность.
Реакция пиролиза знакома нам еще со школьного курса физики. В учебнике (а может и в лабораторном кабинете) многие из нас видели интересную реакцию – древесина помещалась в стеклянную запечатанную колбу с трубкой, после чего колба нагревалась над горелкой. Через несколько минут древесина начинала темнеть, а из трубки начинали выходить продукты пиролиза – это горючие газы, которые можно было поджечь и понаблюдать за желто-оранжевым пламенем.
Аналогичным образом работает и пиролизный котел, собранный своими руками:
На одной загрузке топлива пиролизные котлы работают около 4-6 часов. Так что большим и стабильно пополняемым запасом дров стоит озаботиться заранее.
- В топке разжигаются дрова до появления устойчивого пламени;
- После этого доступ кислорода перекрывается, пламя гаснет почти полностью;
- Запускается дутьевой вентилятор – в камере дожигания появляется высокотемпературное пламя.
Устройство пиролизного котла довольно простое. Основными элементами здесь являются: камера сгорания, в которой складированы дрова, и камера дожигания, в которой сгорают продукты пиролиза. Передача тепла в отопительную систему осуществляется через теплообменник
В схеме пиролизного котла ему уделяется особое внимание
Все дело в том, что теплообменники в пиролизных котлах, собранных своими руками, устроены не так, как в газовом оборудовании. Продукты сгорания с воздухом проходят здесь через множество металлических труб, омываемых водой. Для увеличения эффективности котловая вода омывает не только сам теплообменник, но и все другие узлы – здесь создается своего рода водяная рубашка, которая отбирает излишки тепла от раскаленных элементов котельного агрегата.
В заключение – полезные советы
Напоследок дадим несколько дополнительных рекомендаций по изготовлению и эксплуатации пиролизных котлов:
Обратите особое внимание на монтаж котлового бака (рубашки). Располагайте точки крепления обшивки в шахматном порядке и тщательно обваривайте полосу.
Это единственный вид котельных установок, где водяная прослойка выполняется под зольной камерой, поэтому нужно заранее предусмотреть крепление ножек агрегата.
Обязательно сделайте люк для прочистки жаротрубного теплообменника.
Не забрасывайте много сырых дров при растопке
Из-за этого не только снижается КПД теплогенератора, но и быстро зарастают сажей дымогарные трубы (буквально за 1—2 суток).
Протестируйте работу отопителя с автоматикой и убедитесь, что она корректно поддерживает заданную температуру.
Хотя большинство пользователей пиролизных котлов оставляют положительные отзывы, эти агрегаты не безупречны. Главный недостаток – зависимость от электроэнергии, без которой теплогенератор превращается в бесполезную кучу железа, да еще и грозит взорваться от перегрева. Поэтому рекомендуется иметь в запасе блок бесперебойного питания либо генератор, способный обеспечить работу вентилятора и циркуляционного насоса отопления.
