Трубы из полипропилена: преимущества и недостатки
Главными положительными преимуществами данных изделий можно назвать:
- Способность выдержать давление, равное 20 Барам и выше. Хотя в многоэтажных зданиях оно редко превышает 10 Бар.
- Термоизоляция на высоком уровне.
- Доступная цена.
- Лёгкий монтаж и транспортировка.
- Антикоррозийная стойкость.
- Гигиеничность материала. Проводимость тока остаётся нулевой, осадка внутри не образуется.
- Способны служить полсотни лет.
Но полипропиленовые трубопрокаты обладают и определёнными недостатками
Это важно для тех, кто интересуется, как выбрать полипропиленовые трубы. Перечислим основные недостатки
- Необходимость использовать сварочный аппарат.
- Сложно провести ремонт и техническое обслуживание.
- Неспособность перенести температуру свыше 1000 градусов.
Видео: преимущества и недостатки
Типы полиэтиленовых труб
Производители предлагают изделия с армированием и без него. Как и полиуретановые трубы для отопления, товары имеют маркировку. Литеры RE-RT, REX обозначают, что изделия применяются для обустройства контуров теплого пола.
Уточнить характеристики продукции RE-RT с диаметром 16х2 мм, 20х2 мм можно в таблице:
| Характеристики | RE-RT Ø 16х2 мм | RE-RT Ø 20 х2 мм |
|---|---|---|
| Объем (л/м.п.) | 0,113 | 0,201 |
| Вес (кг/м.п.) | 0,07 | 0,127 |
| Минимальный радиус изгиба 5d (мм) | 60 | 100 |
| Температура теплоносителя (С) | 20 | 20 |
| Показатель рабочего давления (бар) при +20 С | 20 | 20 |
| Срок эксплуатации | От 50 лет | От 50 лет |
| Температура (С) | 75 | 75 |
| Показатель рабочего давления (бар) при +75 С | 10 | 10 |
| Температура теплоносителя (С) | 95 | 95 |
| Показатель рабочего давления (бар) при +95 С | 6 | 6 |
| Предельное давление (бар) | 6 | 4,5 |
| При показателях температуры (С) | 110 | 100 |
| Показатель предельного давления (бар) | 11 | 10 |
| Температура (С) | 90 | 90 |
| Макс. коэфф. лин. удлин. при повыш. тем-ры до +95 С (мм/м*С) | 0,18 | 0,82 |
| Теплопроводность (Вт/м*С) | 0,41 | 0,41 0,125 (класс 10) |
| Коэффициент шероховатости внутреннего канала | 0,125 (класс 10) | |
| Расчетный показатель прочности материалов (МПа) | 6,3 | 6,3 |
Металлопластиковые полиэтиленовые трубы
Трубная продукция дополнена внутренней алюминиевой прослойкой, маркируется: PERT-Al-PERT, REX-AL-REX, PERT-AL-REX, также встречаются композитные трубы для отопления с армированием наружного слоя полипропилена, маркировка PERT-AL-PPR.
Разобраться со сравнительными характеристиками элементов поможет представленная таблица:
| Показатели | REX-AL-REX | PERT-AL-PERT |
|---|---|---|
| Номинальная рабочая температура | +95 С | +95 С |
| Максимальный пик высокой температуры при кратковременном воздействии | +110 С | +124,7 С |
| Эластичность стенок трубы (МПа) | 1100 | 660 |
| Техника присоединения | Механическая – фитингами или резьбовыми соединениями | Механическими или термопластическими сварными фитингами |
Монтаж полиэтиленовых труб
Технологии различаются по типу фитингов. Можно использовать компрессионные, запрессовочные фитинги или сварную технику
Принцип монтажа идентичный, но следует обращать внимание на конструкционные различия деталей
Монтаж с применением компрессионных фитингов
Удобство технологии в том, что не нужны никакие специальные инструменты.
Алгоритм работ следующий:
Кусок трубы нужного размера отрезать ножницами
Важно, чтобы края среза были ровными, стенки не деформировались.
Фитинг разобрать, трубу оснастить обжимной гайкой, которую продвинуть резьбой в направлении стыка на 100-120 мм, затем надеть на трубу кольцо из латуни.
В зоне соединения с фитингом внутренний канал развальцевать, в концевой участок трубы вставить штуцер фитинга так, чтобы он вошел до упора с учетом размещения резиновой прокладки. Прокладку нужно расположить в углублении – оно предназначено именно для нее.
Притянуть разрезное кольцо как можно плотнее к фитингу, закрутить обжимную гайку, но без усилий, нужно оставить ход, чтобы при необходимости подтянуть гайку при опрессовке системы.
Идентичным образом выполняются все монтажные работы на участках тепловой системы. Если есть зона перехода на трубу металлическую или другого типа, а также на патрубки, применяются резьбовые соединители.

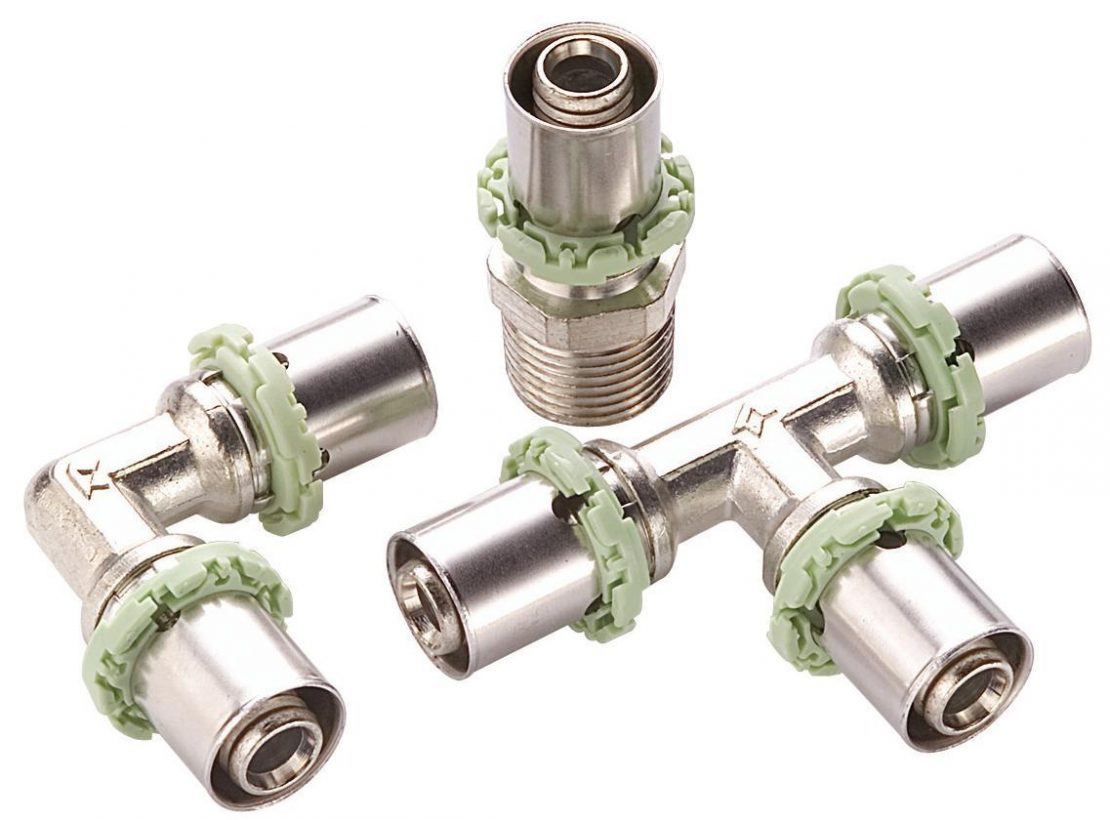

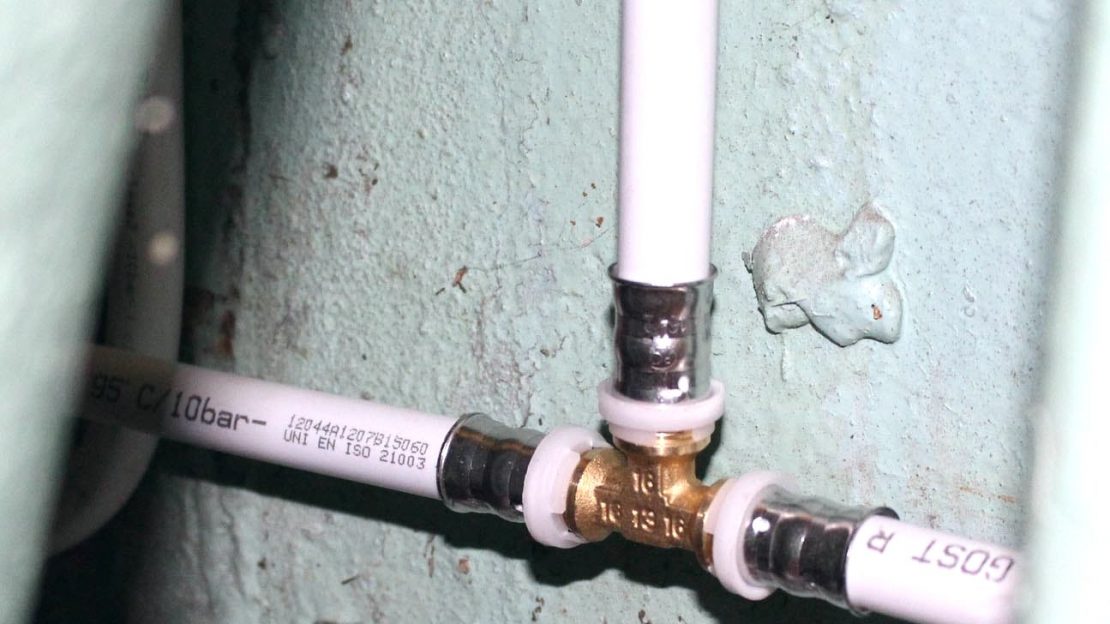

Монтаж с применением запрессовочных фитингов
Запрессовочные фитинги нужны при формировании системы из полимерных, металлопластиковых трубных изделий. Пригодится паяльник, поэтому процесс отличается сложностью для новичка.
Работы выполняются так:
- разобрать фитинг;
- гильзу надеть на край трубы, где предварительно снята фаска;
- расширитель ввести во внутренний канал трубы, расширяя туннель до тех пор, пока не войдет патрубок фитинга;
- вставлять патрубок нужно очень быстро, чтобы при сжимании полиэтилен плотно примкнул к детали;
- после того как установлен штуцер, на фитинг нужно запрессовать гильзу, для чего используется напрессовочный механизм.
Теперь таким же образом нужно выполнить все стыковочные работы в системе отопления. Запрессовочные фитинги – детали, которые требуют опыта и мастерства, поэтому для новичка удобнее работать компрессионными типами изделий.
Сварной монтаж труб
Сварной аппарат нужен при работе с изделиями марки PE-RT. Для работ потребуется специальный паяльник, сварные фитинги, но такие трубы не всегда пригодны для сварных работ, поэтому этот момент нужно уточнить при покупке.
Сварные работы требуют навыка, без помощи профессионала не обойтись. Чтобы не увеличивать расходы на обустройство системы отопления, проще подобрать доступный способ соединения, а виды труб для работ своими руками указаны в таблицах.
Как выбрать полипропиленовые трубы для отопления и как их установить
Чтобы труба из полипропилена оправдала все ожидания и подошла для монтажа водопроводной системы, при выборе необходимо обратить внимание на следующие параметры:
рабочее давление – от этого параметра будет зависеть, насколько высокий показатель прочности будет иметь труба и выдержит ли она резкое повышение температуры и давления. При выборе трубы показатель, указанный на маркировке товара, следует снизить в три раза, чтобы понять, какое рабочее давление может быть выставлено. В среднем, для простых труб показатель не может быть выше 10, а для уплотненных и многослойных – до 25;
пропускной диаметр – может иметь показатели от 12 до 400 мм, в зависимости от того, для какой системы подбирается труба
В целом пропускной диаметр не имеет значения, но он не должен быть меньше впускного отверстия.
толщина стенки – важный показатель, обратив внимание на который, можно сделать вывод о прочности конструкции;
температурный режим – разные трубы могут выдержать разный температурный режим. Так, трубы для ХВС предназначены для использования при температуре воды не выше 25 градусов
Если подать через них горячую воду, произойдет деформация. Трубы для ГВС стоят дороже, но могут выдерживать температуру от 90 до 120 градусов;
слои – бюджетные варианты труб изготавливаются из одного слоя. Чтобы выбрать надежный вариант, стоит обратить внимание на трехслойные трубы.
Кроме того, трубы с армированием лучше подходят для установки в сложных условиях – они более прочные и служат намного дольше.
Трубы из полипропилена
Эти изделия получили большое распространение в последние годы. Они имеют невысокую стоимость и малый вес
Это очень важно, так как не будет происходить дополнительного давления на несущие конструкции
Внутренняя поверхность полипропиленовой трубы абсолютно гладкая. На стенках не будут накапливаться отложения, часто приводящие к засору.
Изготовители полипропиленовых труб гарантируют длительный срок службы таких изделий. Он может превышать 25 лет.
Этот современный материал легко переносит низкие температуры.
Трубы отличаются красивым внешним видом. Они хорошо гармонируют с существующим интерьером помещения.
Установка требует применения специализированного оборудования. Соединить и сделать одну цепь доступно практически любому человеку. Для такой работы не требуются специальный опыт. Утюг для спайки можно взять напрокат. Возможность проводить самостоятельный монтаж является важным преимуществом этого материала.
Однако существует и несколько отрицательных качеств. Полипропиленовые трубы практически не гнутся. Чтобы создать поворот, требуется применение дополнительных фитингов. Такая конструкция влияет на целостность системы.
В случае ремонта какого-либо отдельного участка, придется провести замену всего пролета между фитингами. Это довольно неудобно.
Материал отличается низкой жесткостью. Это становится причиной провисания системы и ее выхода из строя.
Самым главным недостатком полипропилена считается низкая термостойкость. Пластиковые аналоги могут выдержать только нагрев до 70 градусов. Поэтому при их использовании необходимо придерживаться определенных ограничений.
Классификация по давлению
Различают следующие виды полипропиленовых труб:
- N10 (РN10) – с рабочим давлением на стенку 1,0 МПа и толщиной полимера от 1,9 до 10 мм. Используются для обустройства теплых полов, холодного водоснабжения с нагревом до +45 град. Диаметр труб полипропиленовых этого типа: наружный – 20…110 мм, внутренний – 16…90 мм.
- PN16 – редко используемый тип изделий с давлением на стенку 1,6 МПа. Подходит для подвода холодной и горячей воды с нагревом жидкости до +60 град.
- N20 (РN20) – магистрали из полипропилена с рабочим давлением на стенку 2,0 МПа и толщиной изделия 16…18,4 мм. Наиболее востребованный материал для устройства горячего и холодного водоснабжения с температурой нагрева жидкости до 80 град. Исполнение: наружный диаметр – 16…110 мм, внутренний – 10,6…73,2 мм.
- N25 (РN25) – полипропиленовая труба с рабочим давлением на стенку 2,5 МПа и армированием алюминиевой фольгой. Идеально подходят для систем отопления, горячего водоснабжения с температурой теплоносителя до +95 град. Благодаря многослойной структуре изделия этого типа обладают повышенной устойчивостью к ударным, тепловым нагрузкам. Исполнение: внутренний диаметр полипропиленовых труб РN25 – 13,2…50 мм, наружный – 21,2…77,9 мм.
В настоящее время существует вариант армирования магистрали из полипропилена стекловолокном. Это позволяет избежать расслаивания водоводов в процессе эксплуатации, а при монтаже – потерь времени на зачистку срезов при сварке. Системы с армированием сеткой из стекловолокна наиболее предпочтительны, так как обеспечивают быстрый монтаж, устойчивость к деформации, увеличенный срок эксплуатации без ремонтов.
Особенности полипропилена и виды труб из него
Полипропилен это синтетический материал. Трубы из него обладают следующими полезными и положительными свойствами:
- не подвержены коррозии;
- инертны к агрессивной среде;
- имеют гладкую внутреннюю и наружную поверхность;
- легко и надежно соединяются с помощью пайки;
- имеют относительно небольшую стоимость.
Недостатком труб из этого материала можно считать то, что они имеет довольно большой коэффициент теплового расширения (до 1 см на 1 м их длины в диапазоне температур 20-90˚С ) и их не рекомендуется использовать в системах температура жидкости в которых превышает 95˚ С. Это объясняется тем, что полипропилен относится к так называемым термопластам, которые меняют свои свойства в зависимости от температуры. Прочность этот пластик сохраняет максимум до температуры 120˚ С, при большей он уже начинает размягчаться, а при 170˚ С – плавиться.
Этот недостаток не проблема, если полипропиленовые трубы используются в системах отопления с газовыми или электрическими котлами, где легко регулировать температуру теплоносителя и можно это делать в автоматическом режиме. Проблемы могут возникнуть при использовании их в системе с твердотопливным котлом, так как здесь иногда сложно удерживать температуру теплоносителя на одном уровне или быстро снижать ее. Поэтому, выбирая полипропиленовые трубы для такой системы отопления, необходимо позаботиться, чтобы регулировка тяги была эффективной и надежной, а обвязка котла была выполнена таким образом, чтобы не допустить закипания теплоносителя, например: при плохой естественной циркуляции или в случае остановки циркуляционного насоса. Кроме того, желательно, чтобы первые 1,5-2 м подающей трубы или ее участок до первого разветвления был металлическим.
Виды полипропиленовых труб для отопления
Существует несколько видов труб из полипропилена, которые можно использовать при монтаже систем водяного отопления. По количеству слоев их можно разделить на:
- Однослойные – состоящие из одного слоя полипропилена;
- Многослойные или армированные – состоящие из двух слоев полипропилена, между которыми находится армирующий слой из стекловолокна или металлической фольги.
Однослойные отличаются меньшей стоимостью и простотой соединения. Паять их проще, так как материал однороден по всей толщине.
Однослойные полипропиленовые трубы
Они могут быть нескольких типов, о чем можно узнать из их маркировки:
- РРR – из рандомсополимера полипропилена, наиболее распространены и используются для любых систем водяного отопления, в том числе и теплых полов, а также горячего водоснабжения;
- РРВ – изготовленные из блоксомера полимера — чаще всего, используются для систем теплых полов или холодного водоснабжения;
- РРS – из высокопрочного полимера, отличающегося устойчивостью к воспламенению и более высоким пределом допустимой температуры теплоносителя.
Многослойные армированные полипропиленовые трубы отличаются большей прочностью и меньшим коэффициентом термического расширения. Они могут быть армированы:
- Алюминиевой фольгой, сплошной или перфорированной;
- Базальтовым волокном
- Слоем стеклопластика.
Трубы армированные фольгой имеют имеют минимальное тепловое удлинение ( почти в три раза меньше, чем у однослойных труб).
Полипропиленовая труба армированная перфорированной алюминиевой фольгой
Практически такой же этот показатель и у труб, армированных базальтовым волокном, а у изделий со слоем стеклопластика, этот показатель несколько больше. Но последние дешевле первых двух видов.
Многослойная полипропиленовая труба армированная стекловолокном
При пайке труб с фольгой потребуется зачистной инструмент (шейвер), для удаления алюминиевого слоя в месте соединения с фитингом. Без этого соединение будет ненадежным. Трубы, армированные стекловолоконной фиброй или базальтовым волокном не требуют зачистки. Кроме того, армирующий слой стеклопластика или базальтового волокна соединяется со слоями полипропилена, не с помощью клея, как фольга, а с помощью термического соединения. Поэтому такой тип армированных труб практически не склонен к расслаиванию, даже если изготовлен не очень добросовестным производителем, а вот некачественные изделия с арматурой из фольги могут расслаиваться.
Выбор труб для отопления или какие трубы лучше?
Существует несколько разновидностей материала. Наиболее распространенный вид получил название Green Line Type One.
Изделие вида «Flow Guard Gold Type Two»
Его можно использовать в системах с температурой носителя до восьмидесяти градусов. Чаще эту разновидность применяют при обустройстве систем кондиционирования и охладительных установок.
Рассматриваемый вид материала начинает подвергаться деформации уже при температуре девяносто пять градусов
Поэтому использовать его нужно предельно осторожно
В отопительном контуре из него температура носителя не должна превышать указанный выше предел.
Flow Guard Gold Type Two — универсальная разновидность хлорированного ПВХ. Выдерживает температурный режим до ста градусов. Его используют для обустройства как внутренней, так и наружной части контура. Из этого вида пластика можно даже устанавливать стояки.В таблице ниже указаны технические характеристики ХПВХ и ПВХ.
| Свойства | Хлорированный ПВХ | Обычный ПВХ |
| Коэффициент линейного расширения | 0,62 | 1,2 — 1,4 |
| Плотность (г/см2) | 1,57 | 0,95 |
| Теплопроводность (Вт/Мк) | 0,14 | 0,22 |
| Предел текучести при растяжении (МПа) | От 50 до 55 | От 18 до 26 |
| Расчетная прочность (МПа) | 10 | 6,3 |
| Кислородопроницаемость (при достижении +70 в системе) | Менее 1 | 13 |
| Модуль упругости (МПа) | 2400 | От 550 до 800 |
Исходя из приведенной выше информации можно сделать вывод, что хлорированный вариант материала характеризуется более низким показателем теплопроводности. Это свойство позволяет существенно снизить тепловые потери в системе. Конструкции не будут сильно нагреваться. Вероятность появления конденсата будет минимальной. Эти свойства позволяют выполнить сооружение отопительного контура без обустройства дополнительного теплоизоляционного слоя.
Трубы из рассматриваемого материала подходят для обустройства центрального водяного контура и отопления пола. Их можно использовать в системах на основе газовых и твердотопливных котлов.
Изделия из других видов пластика также годятся для решения упомянутой задачи. Но они также обладают своими плюсами и минусами. Например, конструкции из полипропилена (ПП) менее жесткие, что позволяет сократить число необходимых фитингов при монтаже системы. При этом они не обладают достаточной стойкостью к высоким температурам.
Однозначного ответа на вопрос, какие трубы лучше для обустройства отопительного контура нет. При проектировании системы нужно учитывать мельчайшие детали. Только так можно максимально эффективно выбрать наиболее подходящий материал для решения задачи.
Сколько трубы потребуется для «теплого пола»?
Чтобы точно рассчитать нужное количество труб, можно воспользоваться программными средствами либо вооружиться миллиметровой бумагой, на которой в масштабе будет чертиться план помещения.
На схеме обязательно указываются все крупные предметы мебели, которые будут стоять неподвижно. Трубы под ними прокладывать не нужно, ведь это невыгодно и вредно для самой мебели.
На план нужно нанести схему расположения труб. Укладку проводят одним из следующих способов:
- «Змейка» — простой вариант монтажа, который имеет один недостаток – неравномерный прогрев помещения, что становится понятным из рисунка. Одна часть комнаты может прогреваться меньше, так как теплоноситель прибудет уже остывшим. Еще расстояние между участками с еще не остывшей водой может быть слишком большим;
- «Спираль» — она обустраивается сложнее, требует более профессионального подхода к расчету и монтажу, но при этом тепло по полу будет распределяться равномерно, так как зоны с теплой и холодной водой будут чередоваться. Углов поворотов будет меньше, что может повлиять на скорость перемещения теплоносителя в трубах.
- Комбинированная система. Совмещает в себе принципы работы Змейки и Спирали.
Схема расположения труб
При создании плана нужно учесть, что трубы укладываются на расстоянии 15-20 см от стен, а шаг между ними должен быть 20 см-35 см. Если же теплый пол – единственный источник тепловой энергии, то шаг должен быть минимальным. Вот почему в домах, где теплый пол — всего лишь приятное дополнение, а не основной способ добычи тепла, допускается использование полипропиленовых труб с большим радиусом изгиба.
Данные приведенные выше достаточны для того, чтобы можно было хотя бы примерно посчитать примерное количество необходимых материалов и затраты на них – проектирование системы теплых полов, как и их монтаж, лучше доверить профессионалам.
Выбор диаметра
Подбор размеров конструкций для создания отопительного контура является важнейшей задачей.
Чтобы четко справиться с этой задачей нужно учесть:
- значение коэффициента сопротивления;
- расчетные данные охлаждения воды в батареях;
- показатели диаметров входа и выхода котла;
- скорость перемещения носителя внутри системы;
- схему разводки.
Нужно особое внимание уделить последнему пункту. Если конфигурация разводки сложная или в отопительной системе присутствуют не только радиаторы, но теплые полы, стандартная схема проектирования будет не самой удачной
В таких ситуациях желательно прибегнуть к помощи квалифицированных специалистов, которые помогут вам эффективно решить эту задачу.
При установке принудительной системы делайте выбор в пользу конструкций с небольшим показателем сечения. Чем он будет ниже, тем меньше будет расход носителя для выполнения нагрева. Кроме того, это упростит монтаж, и замедлит скорость движения носителя внутри контура.
Ниже вы узнаете характеристики труб различных диаметров.
| Диаметр (мм) | Толщина стенки (мм) | Длина штанги (м) | Давление |
| 16 | 1,2 | 5 | DN10-PN16 |
| 20 | 1,5 | 5 | DN15-PN16 |
| 25 | 1,9 | 5 | DN20-PN16 |
| 32 | 2,4 | 5 | DN25-PN16 |
| 40 | 3 | 5 | DN32-PN16 |
| 50 | 3,7 | 5 | DN40-PN16 |
| 63 | 4,7 | 5 | DN50-PN16 |
| 75 | 5,6 | 5 | DN65-PN16 |
| 90 | 6,7 | 5 | DN80-PN16 |
| 110 | 8,2 | 5 | DN100-PN16 |
| 160 | 7,7 | 5 | DN150-PN16 |
Наиболее оптимальный размер сечения конструкций для обустройства контура в квартире или частом доме составляет от 16 до 25 мм. В любом случае прежде, чем делать выбор нужно провести соответствующие расчеты. Только так вы сможете подобрать трубы подходящего диаметра.
Преимущества
Если же сравнивать с нержавеющими или медными трубами, которые тоже славятся своей долговечностью, то пластиковые намного выигрывают в цене.
Гладкая внутренняя поверхность обеспечивает хорошую скорость движения воды в водопроводе, трубы не обрастают накипью и отложениям.
А значит, с годами не меняется пропускная способность и эффективность трубопровода, ведь просвет остаётся того же диаметра.
Ещё один фактор в пользу пластика – простота их монтажа. Трубы лёгкие, поэтому их можно привезти на семейном автомобиле и самостоятельно разгрузить. Для соединений используются фитинги или паяльник, освоить работу с которым, несложно даже для непрофессионалов строительного дела.
Цена, коррозийная устойчивость, срок службы в полвека и простота монтажа, сделали пластиковые трубы народным товаром!
Использование стекловолокна в качестве армирования
Любая полипропиленовая труба имеет армирование стекловолокном или алюминиевой фольгой. Однако из-за того, что алюминиевая фольга значительно удорожает изделие, многие производители отказались от ее использования, заменив на стекловолокно.Само по себе стекловолокно боится отрицательных температур, а также не переносит падений. Но зачастую полипропиленовые трубы как раз-таки хранятся в неотапливаемых складах магазинов и оптовых баз. Также сложно проверить, как транспортировался материал с завода производителя до конкретного магазина. Из-за этого есть вероятность получить некачественное изделие, и проверить все ли в порядке с армированным слоем, вы никак не сможете.
Маркировка полипропиленовых труб
Техническая маркировка материалов для потребителя нужна для правильного расчета и выбора нужного сортамента пластиковых труб, который зависит от назначения и условий эксплуатации изделия. Существует базовый артикул и несколько видов дополнительных обозначений.
Стандартное обозначение полимерного изделия выглядит следующим образом:
- слово «труба»;
- сокращенное наименование материала;
- SDR — размерное отношение оптимального наружного диаметра к толщине стенки;
- наружная величина профиля;
- толщина стенки;
- класс эксплуатации;
- предельное рабочее давление;
- номер стандарта.
Например, полипропиленовая рандом-сополимер SDR 11, внешний размер 20 мм, толщина стенки 1,9 мм, 1 класс, оптимальное давление 1,0 МПа:
Труба PP-R SDR 11-20´ 1,9 класс 1/1,0 МПа ГОСТ Р 52134-2003.
Структура изделия:
- S — труба однослойная;
- M — многослойная;
- TI — с теплоизоляцией;
- PP — стандартный полипропилен;
- PP-RP — продукция, выдерживающая повышенное давление.
Тип материала:
- PPB — повышенной механической прочности, для горячей воды в напольных отопительных системах;
- PPH — с увеличенным внутренним диаметром (вентиляция и холодное водоснабжение);
- PPR — универсальная труба с повышенной температурой эксплуатации.
Показатель давления:
- PN 10 — рабочее давление 1,0 МПа, температура — +20…+45°С;
- PN 16 — до +60°С, 1,6 МПа;
- PN 20 — давление 2 МПа, температура — +95°С;
- PN 25 — для отопления и горячего водоснабжения — 2,5 МПа, +95°С.
Класс трубы:
- класс 1 — до 60°С — водоснабжение;
- класс 2 — трубопроводы до 70°С;
- класс 3 — до 60°С — «теплый пол»;
- класс 4 — отопление, до 70°С;
- класс 5 — до 90°С, отопление;
- класс XB — холодная вода.
Маркировка полимерных труб для водоснабжения позволяет покупателю быстро определить, подходит для него это изделие или нет.
Область применения композита обозначается цветом изделия:
- белый — водопроводные;
- серый — система отопления, горячая и холодная вода;
- черный — канализация, дренажные системы;
- зеленый — индивидуальное водоснабжение в границах приусадебного участка.
В качестве дополнительных параметров, в зависимости от поставщика материалов, на трубах могут обозначать товарный знак изготовителя, наличие сертификата, дату изготовления и порядковый номер партии.
