Почему выбивает УЗО: разбираемся в причине выбивания при включении приборов и устраняем проблему

Порядок действий при отсутствии напряжения

Ниже вам предлагается ответ на вопрос “выбило пробки в квартире, как включить свет”. В первую очередь необходимо выяснить, почему выбивают пробки на счетчике. Сам электросчетчик находится в щитке, который находится как правило на входе. Если у вас в счетчике стоят пробки с плавким предохранителем, то просто посмотрев на них причину не выяснишь, также как и не поймешь: сработало защитное устройство или нет.

Хорошо, что в счетчиках нескольких последних поколений предусмотрен специальный индикатор присутствия/отсутствия входного напряжения. Если он светится, значит к вашему счетчику электричество подается, проблемы возникли после него, в самой квартире либо сработали защитные устройства на самом счетчике электроэнергии.

Далее приведем пошаговую инструкцию, помогающую решить проблему выбитых пробок в полном объеме:

Шаг — 1

Выбило пробки в квартире, как включить. Сначала от сети отключаются все электроприборы. Затем подходим к щитку. Если там автомат – возвращаем тумблер в положение “ВКЛ” или “ON”. Если там кнопка – нажимаем кнопку. Если там пробка с плавким предохранителем – выкручиваете ее, заменяете предохранитель и вкручиваете.

Если после этих действий пробки не выбивает, значит среди ваших электроприборов есть тот, который и создает проблему.

Шаг — 2

Если проблемы создает один из электроприборов, следует выяснить какой именно. Скорее всего он либо неправильно работает, либо случилось короткое замыкание. Поэтому сначала осматриваем все розетки, к которым было что-то подключено в момент выбивания пробок.

Осматриваем их на предмет короткого замыкания. Если явных следов КЗ не выявлено, следует переходить к подключению всех электроприборов в сеть в порядке очереди.

Для этого подключаем к розетке например электрочайник. Если пробки не выбило, то подключаем еще что-нибудь следующее и так далее. При подключении очередного прибора немного ждем, потом подключаем следующий.

Если при очередном подключении, например холодильника, пробки выбило, то берем и подключаем к этой же розетке другой электроприбор. Если в этом случае все нормально, то виноват холодильник: либо он дает на электропроводку чрезмерную нагрузку, либо он неправильно работает

Шаг — 3

Бывает и так, что все приборы подключены, а автоматы все-равно срабатывают с завидной постоянностью, то причина такого поведения – перегрузка электросети. Это решается заменой используемых автоматов на автомат более высокого номинала, а также в случае плохого состояния электропроводки – ее заменой.

Не забывайте о том, что во влажных местах причиной выбивания пробок может стать скопление влаги.

Пользуясь вышеприведенными советами, вы всегда будете знать что делать, если выбило пробки. Самое главное – никогда не забывайте о технике безопасности. Электричество это не шутки, здесь небрежность непростительна.

Поиск причины отключения

Первым в списке того, что делать, если сработало УЗО, стоит немедленное выяснение причины случившегося. Сложность в том, что спровоцировать отключение способно много факторов, имеющих как масштабный, так и точечный характер.

Поэтому на начальной стадии необходимо внимательно изучить возможные причины, только потом приступить к поиску конкретной проблемы и ее устранению.

Самыми популярными считаются следующие причины срабатывания УЗО:

Неисправная электропроводка, которая вызвала утечку тока. Предпосылкой такого исхода может стать старая, давно не меняемая сеть, некачественный монтаж новой электрической цепи с плохими соединениями или отсутствие полноценного ремонта после случившегося короткого замыкания, вызвавшего оголение проводников, нарушение изоляционных оболочек. Нередко изоляция проводов приходит в негодность после неудачно вбитого в стену гвоздя или сверления дрелью.

Внезапная поломка подключенных приборов, когда шнур, вилка или внутренние части мощной бытовой техники (водонагреватель, холодильник, плита) выходят из строя. Чаще всего причинный источник, почему могло сработать УЗО, кроется в обмотке двигателя или неисправности ТЭНа титана.

Некачественная установка и подключение самого УЗО, поломка устройства также может вызвать некорректную работу агрегата и регулярные беспричинные отключения.

Неподходящее по мощности, номинальной нагрузки или просто некачественное защитное устройство провоцирует «ложные» срабатывания.

Контакт человека с оголенной проводкой. Неправильное размещение защитного аппарата в электрической цепи.

Соединение «заземления» и «нуля» при электромонтажных работах на защищенной линии.

Определенные погодные условия, непосредственно повлиявшие на работу агрегата (слишком низкие температуры, попадание воды из-за дождей, гроза и молнии).

Повышенная влажность в месте размещения, как самого устройства, так и всей электрической сети. Чаще всего после монтажа внутренней проводки с замазыванием рабочих линий прокладки и отверстий для выходных точек шпаклевкой или гипсовым раствором мастера не дожидаются полного высыхания вещества и пускают ток по линии. Подобная торопливость нередко провоцирует утечку тока через незримые трещины в изоляции проводов.

Даже изучив список приведенных проблемных источников, можно сразу «отсеять» точно не подходящие к конкретному случаю ситуации. Однако все равно необходимо провести тщательную проверку линии своими руками или с помощью специалиста.

2 Почему срабатывает автомат – возможные причины

Срабатывание автоматического выключателя вызывают многие причины, от самых простых до довольно сложных. Найти причину, почему выбивает пробки, не составляет большого труда, приглашать электрика совсем не обязательно. Наиболее часто встречается отключение цепи в квартире, когда включено слишком много потребителей, тогда нагрузка по силе тока превышает максимально допустимую для АВ. Прибор защиты просто выполняет свою непосредственную работу – разрывает цепь, чтобы не произошло повреждения проводки.

Каждый автомат рассчитан на определенную нагрузку: 6 А, 10 А, 16 А и далее. Если одновременно включить несколько приборов солидной мощности, ток может достичь предела большего, чем выдерживает АВ, срабатывает защита. Наиболее распространены автоматы на 16 А, но одновременного включения стиральной машины, бойлера, электрочайника, кондиционера он не выдержит. Происходит отключение, проводка защищена от перегрузки. Если автомат имеет тепловой расцепитель, включить его сразу не удастся, он должен остыть.

Наиболее частая причина срабатывания автомата — превышение допустимой нагрузки

Возможно также, что отключение происходит из-за неисправности самого защитного устройства. Иногда покупается бракованное изделие: на аппарате указан один номинальный ток, а он в действительности выдерживает значительно меньший. Корпус при этом нагревается, что говорит о срабатывании теплового расцепителя. Когда ток нагрузки, при котором срабатывает автомат и номинальный сильно не отличаются, аппарат исправен. На его работу влияет температура воздуха, класс изделия.

Частое срабатывание автомата происходит, если контакт на входе выполнен некачественно. Нагревается контактная пластина, само устройство, срабатывает тепловая защита. Часто корпус около вводных клемм, изоляция проводника оплавлены, что свидетельствует о перегреве из-за плохого контакта, и автомат отключает цепь. Возможно, что следов оплавления нет, но корпус горячий – значит, контакты плохие, но еще не успели подгореть.

Если подключен прибор, и автомат, до сих пор нормально работавший, мгновенно отключил цепь – причина, скорее всего, в поломке электроприбора. Отключаем его, включаем автоматический выключатель и другой прибор в ту же розетку. Если он работает, то причина кроется в неисправности бытового электроприбора. Повторное отключение автомата указывает на другие причины.

Причины частого выбивания автомата иногда кроются в повреждении проводки, отчего происходит короткое замыкание. Фаза и нуль где-то соприкасаются оголенными участками проводов, автомат реагирует на КЗ и отключает сеть. Отключаем всех потребителей, включаем АВ. Если автомат сработал – причина в проводке. Это часто одна из самых сложных неисправностей, найти место короткого замыкания иногда очень трудно, особенно если повреждена проводка в стене.

Дальнейшие шаги

Важно понимать, что подключение УЗО происходит жестко по схеме и любые отклонения от нее могут вызвать его срабатывание. Процесс поиска неисправностей происходит с определения причин почему сработало УЗО, выявить причины такого поведения устройства

Возможно:

• Неисправно ли само УЗО
• Дело в поломке оборудовании,
• Где-то произошел пробой изоляции,
• Проведен неправильный монтаж розеток, светильников выключателей.

Иными словами, нужно искать лазейку, где утекает ток и – устранить ее. Для этого понадобится соответствующий прибор, позволяющий «прозванивать цепь» и искать специфические поломки – тестер или мультиомметр.

Дальнейшие шаги

Важно понимать, что подключение УЗО происходит жестко по схеме и любые отклонения от нее могут вызвать его срабатывание. Процесс поиска неисправностей происходит с определения причин почему сработало УЗО, выявить причины такого поведения устройства

Возможно:

• Неисправно ли само УЗО
• Дело в поломке оборудовании,
• Где-то произошел пробой изоляции,
• Проведен неправильный монтаж розеток, светильников выключателей.

Иными словами, нужно искать лазейку, где утекает ток и – устранить ее. Для этого понадобится соответствующий прибор, позволяющий «прозванивать цепь» и искать специфические поломки – тестер или мультиомметр.

Устранение причин срабатывания УЗО своими руками

Ложное срабатывание УЗО может возникнуть по причине неисправности тестовой кнопки, самого спускового механизма, электронной схемы устройства и неверного подключения прибора при его установке. Неверное подключение можно устранить самостоятельно или вызвать мастера. Остальные выше перечисленные неисправности устройства вызывающие ложные срабатывания УЗО нужно устранять заменой защитного прибора. Чтобы определить, почему срабатывает УЗО нужно.

Подключение УЗО

1. Выключить вводной автомат и попытаться включить УЗО, если включить не получается, тогда неисправность возникла в спусковом механизме и прибор нужно менять.
2. Когда включить тестовую кнопку удалось, тогда отключаем все провода с выхода защитного устройства, взводим вводной автомат и вновь включаем УЗО. Если устройство не включилось тогда неисправность в контакте кнопки «Тест», а если включилось — виновата схема защиты. В обоих случаях нужно менять защиту.
3. Если проверка по пунктам выше прошла успешно, то вероятной причиной отключения УЗО также может быть:

— неверное подключение УЗО:

— утечка тока, вызванная нарушением изоляции проводов:

— неисправность бытовых приборов.

Для нахождения неисправности сначала отключаем все бытовые приборы и вновь проверяем УЗО включением. Включилось – ищем неисправный бытовой прибор поочередным включением в розетки. Если при отключенных приборах УЗО не включается, тогда причину срабатывания устройства ищем в электропроводке, светильниках, выключателях, разветкоробках.

Неисправную электропроводку нужно искать поочередным отключением участков электропроводки в разветкоробках. Когда неисправный участок проводки найден, нужно определить причину срабатывания УЗО (сырость, обрыв) и устранить ее.

Определить возможную причину срабатывания УЗО нелегко, нужно тщательно исследовать проводку, выключатели, разветкоробки, проводить эксперименты. Если вам будет трудно найти неисправность, тогда лучше вызвать квалифицированного мастера.

Причины отключения дифференциального автомата

Найти причину отключения дифавтомата немного сложнее, так как в его состав кроме автомата входит и УЗО. Все выше рассмотренные причины, почему выбивает автомат, относятся и к дифавтомату. Кроме того еще добавляются причины, которые относятся только к УЗО. В основном эти причины относятся к появлению тока утечки.

Ток утечки дифференциального автомата может возникнуть, если фазный провод с нарушенной изоляцией прикасается к корпусу электрощита соединенного с нулевым проводом или с заземлением. Основные варианты, когда утечка тока произошла в цепи нагрузки дифавтомата это;

— нарушение изоляции фазного провода и утечка тока на корпус прибора;
— через старую электропроводку с нарушенной изоляцией на сырых стенах;
— наводка от сильных разрядов молнии;
— неисправность кнопки “Тест” или отказ самого дифференциального устройства;
— нарушение правил монтажа дифавтомата.

Во всех случаях нужно найти причину тока утечки и устранить ее. Место утечки тока защитного устройства находят поочередным включением электроприборов в розетку. Далее по очереди включают освещение во всех комнатах. Если виновником неисправности стал электроприбор, его ремонтируют.

Труднее всего найти утечку тока, если причиной оказалась скрытая электропроводка. В этом варианте необходимо отключать поочередно все комнаты в распределительных коробках, разъединять все цепи проводки в комнате с найденным током утечки и прозванивать все линии электропроводки по очереди. Возможно, придется полностью менять найденный участок линии в стене.

Ток утечки (сопротивление короткого замыкания проводов) иногда не удаётся определить мультиметром. Тогда при проверке электропроводки нужно отсоединять по одной цепи проводов комнаты и проверять утечку тока включением дифференциального выключателя. При этом нужно быть осторожным и не забывать отключать дифференциальное устройство при работе с электропроводкой.

Нахождение места утечки тока не намного сложнее поиска к.з. в проводке с одним автоматом, здесь нужно только терпение и удача непременно найдет вас.

Одна из самых частых проблем — в щитке начинает без причины казалось бы выбивать автомат. Но без причины ли — ведь автомат начинает срабатывать не просто так, при условии конечно, что автомат исправен. Его срабатывание — это сигнал для нас, значит что — то не так, значит вышла наша электросеть за пределы нормальной работы и автоматический выключатель выполнил свою миссию.

Так откуда же начать поиск неисправности в нашей электросети? Как выяснить, что послужило причиной внезапного срабатывания автоматического выключателя.

Для начала вкратце вспомним из статьи про что они из себя представляют и как работают и в каких случаях срабатывают, а случаев всего два

• При коротком замыкании
• При превышении номинальной нагрузки на сеть.

При возникновении таких ситуаций многие люди долго не думают. А чего тут долго думать. Раз автомат вышибает — идем и покупаем новый и номиналом желательно побольше, чем больше тем лучше! Так вот дорогие мои, хоть автоматический выключатель и является выключателем, но делать он это должен в автоматическом режиме при возникновении не штатной ситуации. Это его первостепенная функция! И уже как дополнение — им можно пользоваться как непосредственно выключателем, например когда производите какие — то работы по ремонту, чтобы убрать напряжение из сети на время работ.

Если же у вас в квартирном щите до сих пор пробки, то следует покончить с этим раз и навсегда, установив качественные автоматические выключатели. Все должно быть свое место — автоматическим выключателям в щитке, а пробкам место давно в музее, со всеми лаврами и почестями, но в музее. Произведите замену как можно быстрее, не дожидаясь последствий.

Что такое пробка

Что такое автоматический выключатель

Как проверить на пробой?

Тестирование на пробой – проверка сопротивления изоляции. В идеале изоляция не должна быть менее нескольких мегаом. Проверка на пробой в любом из мест проводится при ударах током от корпуса СМА и/или при срабатывании УЗО. Один щуп мультиметра прикладывают к любому из контактов, второй – к корпусу кипятильника. Сопротивление ниже 20 Ом, стремящееся к нулю, укажет на корпусное замыкание. ТЭН, «пробитый» на корпус, нельзя использовать.

Этот изолятор заполняет всю внутреннюю свободную часть кипятильника, не давая спирали соприкасаться с наружным стальным кожухом.

Профессионалы используют мега- и гигаомметры, работающие при питающем напряжении 500–2500 вольт. Рядовому потребителю эти высоковольтные тестеры доступны далеко не всегда. Пользоваться ими рекомендуется в диэлектрических перчатках.

Дело в том, что обычные тестеры выдают лишь напряжение до нескольких вольт – оно не опасно для незащищённых рук, если те не имеют ран. Включить тестер рекомендуется на самый высокий диапазон измерений – до 2 МОм.

Причины, по которым выбивает автоматический выключатель

Таких факторов может быть несколько, подробно разберемся с каждым из них.

Превышена допустимая нагрузка

Каждый автомат имеет свои характеристики, которые отражаются на его корпусе. Один из таких показателей – номинальный ток, который может пропускать устройство. Если этот ток превышен, через некоторое время выбивает автомат: это сработал автоматический тепловой расцепитель, чтобы защитить электропроводку.

Существует два способа решить эту проблему:

1. Самый простой способ (и самый рекомендуемый электриками) – это поочередно включать электрические приборы в сеть, чтобы избежать перегрузок. Например, если у вас установлен автомат на 16А, он способен «выдержать» нагрузку в 3,5 КВт;
2. Можно заменить автоматический выключатель более мощным, например, установить устройство на 25А. Автомат больше не выбивает, поскольку он рассчитан на нагрузку в 5,5 КВт. Но такой способ решения проблемы применяется только в том случае, если старая проводка была поменяна на более мощное сечение (минимум 2,5 квадрата для медных жил).

Обратите внимание! Если произошло отключение по перегрузке, повторно включить автомат можно будет только спустя некоторое время, когда остынет тепловой расцепитель

Произошло короткое замыкание

Еще одной распространенной причиной, по которой выбивает автомат – это короткое замыкание. КЗ может возникнуть по нескольким факторам и в различных местах. Разберемся в этом вопросе детально.

Короткое замыкание в электроприборах обнаружить очень легко. Обычно, если в любом электрическом приборе произошло короткое замыкание, он перестает работать. Также показателем является почерневший корпус или оплавленные провода. В этом случае достаточно отключить прибор от сети и включить автомат, он выбивать не будет.

Если же явных признаков КЗ нет, следует отключить все электроприборы. Включив напряжение, поочередно включить потребители. При включении замкнутого прибора в сеть, автомат снова выбьет или обнаружится, что потребитель неисправен.

Если все нормально, попробуйте включить освещение в каждой комнате. Случается, замыкает патрон или лампочка, поэтому выбивает защиту.

Короткое замыкание в электропроводке

Если вышеописанные действия не позволили обнаружить короткое замыкание, возможно, оно произошло в проводке. Найти место КЗ в проводке, особенно если она скрытая, будет гораздо сложнее. Для этого нужно прозвонить каждую линию мультиметром. Но для начала можно проверить распределительные коробки и розетки. Именно в этих местах чаще всего происходит короткое замыкание.

При проверке распределительных коробок и розеток, нужно в первую очередь обращать внимание на оплавленную проводку, оголившиеся концы или разболтавшиеся контакты. Такие недостатки нужно устранить: концы надежно заизолировать, а все контакты подтянуть

Вышел из строя автоматический выключатель

Не стоит исключать ситуацию, когда сам автомат вышел из строя, такое тоже случается. Причиной этому может стать заводской брак конструкции или механическое повреждение корпуса. Бывают случаи, когда просто нужно подтянуть контакты на самом приборе, которые со временем отжались. Если это не помогло, замените автомат аналогичным по номинальному току. Это сделать довольно просто, и не займет много времени. Если отключения прекратились, значит, причину удалось найти и устранить.

Вот, пожалуй, и все факторы, приводящие к тому, что выбивает автоматический выключатель. Их не очень много, но вызвать отключение может любая. Напомним, что если произошло срабатывание защиты, во избежание более серьезных последствий, не стоит откладывать ревизию электрической сети на потом.

Почему срабатывает УЗО на водонагревателе Термекс?

2017-02-13 Евгений Фоменко

Рассмотрим возможные причины того, почему срабатывает УЗО на водонагревателе Термекс:

1. Пробой на корпус бойлера . Если у вас есть заземление, то УЗО сработает сразу, если же его нет, то питание отключится, когда человек дотронется к поверхности аппарата. В этом случае устройство защитного отключения вышибает, и оно выполнит свою функцию — не будет удара током.
2. Обрыв нуля в электропроводке помещения.
3. Повреждена поверхность ТЭНа и его спираль соприкасается с водой. Это может произойти из-за накопления большого количества накипи. Необходимо заменить нагревательный элемент.

   Бойлер с двумя ТЭНами

Если ТЭНов два, сложно просто осмотрев, определить в каком из них появилась трещина. Чтобы это сделать, можно вытащить оба нагревательных элемента, опустить по очереди каждый в воду и пробником касаться одного провода, вторую руку опустив в воду. Если есть микротрещина на оболочке, то лампочка загорится.

• Если устройство защитного отключения отключается после того, как вода нагреется, то, возможно, при тепловой деформации корпус где-то начинает соприкасаться с фазой . Нужно снять защитную крышку бойлера и внимательно просмотреть все возможные касания проводов. Проще всего проверить наличие напряжения пробником.
• УЗО срабатывает, потому что земля на вашем стояке подключена к нулю . По технике безопасности это запрещено делать, но некоторые электрики все равно подключаются таким образом.
• Несоответствие мощности водонагревателя и характеристики УЗО , из-за чего оно отключается. Посмотреть данные можно в паспортах обоих устройств.
• Неисправность самого устройства защиты или неправильное подключение . Иногда в комплекте с бойлером фирмы Термекс идет китайское УЗО плохого качества. Желательно перед установкой купить надежную модель, так как от этого зависит безопасность и здоровье людей, пользующихся горячей водой.

Разберемся, как работает УЗО с водонагревателями. Он подключается на кабель, ведущий к розетке. Внутри измеряется ток, идущий по фазному проводу и по нулевому. Если они равны, то все нормально. Если же значения отличаются, это означает, что где-то есть утечка тока и выбивает УЗО. Это защищает пользователей от ударов электрическим током.

Что еще может быть?

Помимо выше перечисленных причин, по которым выбивает автомат в щитке, бывают еще и другие, редко происходящие. Вкратце рассмотрим и их тоже.

Если автоматический выключатель срабатывает при перегорании лампочки, не переживайте, это иногда происходит. Дело в том, что при сгорании лампы возникает кратковременная перегрузка и если номинал автомат 6-10А, он, вполне возможно, выбьет. Со светодиодными и люминесцентными лампами такого не произойдет.

Если срабатывание происходит при включении света – проверьте мультиметром светильники. О том, как использовать мультиметр, мы также рассказывали.

Банальной причиной, по которой отключается автомат, является неправильное подключение этого устройства. Если жилы плохо подтянуты к клеммам, происходит нагрев в этом месте, в результате чего может сработать тепловой расцепитель. Определить причину поможет визуальный осмотр – подплавленный корпус и изоляция провода. Если пластик сильно расплавился, лучше заменить автоматический выключатель. При незначительных повреждениях допускается просто посильнее затянуть жилы отверткой.

Немного отойдем от темы, но все же отметим важное. Если у Вас в электрощитке находятся вводной и групповые автоматы, найти причину будет проще

Выбивает АВ на вводе, без групповых? Проверьте правильность сборки щитка. Если отключается определенный автомат ниже главного, значит, в этой группе находится неисправность (освещение, розетки либо отдельно подключенная варочная панель).

Бывает, что проблема возникает после затопления квартиры. Вода попадает на соединения проводов и если они скручены изолентой, она расклеивается, в результате чего происходит замыкание контактов. После потопа нужно обязательно сделать ревизию проводки, чтобы не дотянуть до ситуации, когда начнет срабатывать автоматический выключатель.

Вот мы и предоставили все причины, почему выбивает автомат в щитке. Учтите, что такая ситуация может произойти как в квартире, так и частном секторе. Действовать нужно аналогичным образом, даже если отключается автоматический выключатель на столбе! Если же Вы не уверены в своих способностях, лучше вызвать мастера, который безопасно найдет неисправность и устранит ее!

Интересное по теме:

http://strojdvor.ru/elektrosnabzhenie/ne-vklucaetsa-avtomat-v-sitke/http://220.guru/electroprovodka/rozetki-vyklyuchateli/ne-rabotaet-rozetka.htmlhttp://mastergrad.com/forums/t111267-chto-sdelat-posle-zamykaniya/http://zen.yandex.com/media/elektrik/korotkoe-zamykanie-v-staroi-provodke-pochemu-ne-srabatyvaet-avtomat-i-kak-eto-ispravit-5c8aa1425a3e2600b26f94ee?from=channel&rid=3405387052.344.1552996074983.52253&integration=site_desktop&place=layouthttp://samelectrik.ru/pochemu-srabatyvaet-avtomaticheskij-vyklyuchatel.html

Основные причины отключения

На самом деле виновников срабатывания очень много и они могут иметь самый разнообразный характер, а соответственно и способ ремонта. Сначала рассмотрим, почему срабатывает УЗО, после чего предоставим к Вашему вниманию инструкцию по самостоятельному ремонту неисправностей.

На сегодняшний день известны следующие причины того, почему изделие выбивает:

1. В сети действительно произошла утечка тока. Это может быть вызвано тем, что электропроводка старая, т.к. изоляция в любом случае уже рассохлась за время и в некоторых участках провод оголен. Если Вы недавно осуществили замену электропроводки в квартире, то может быть в определенных местах выполнено плохое соединение проводов либо Вы случайно, когда вбивали гвоздь в стену, пробили изоляцию скрытой проводки.
2. Виновником могут стать электроприборы, которые защищены данным устройством. Тут либо шнур, который подключается к сети, вышел из строя, либо внутренние запчасти «пробиты» (к примеру, обмотка двигателя либо ТЭН водонагревателя).
3. Неправильная установка защитной автоматики, в результате чего УЗО работает некорректно и периодически срабатывает. Инструкцию по правильному подключению УЗО своими руками мы уже предоставили, поэтому рекомендуем с ней ознакомиться.
4. Возможно, при покупке защитной автоматики Вы выбрали не те характеристики, и происходит ложное срабатывание. О том, как выбрать УЗО мы подробно рассказывали в соответствующей статье.
5. Выключатель дифференциального тока (ДВТ, так его еще называют) может выбить из-за прикосновения человека к оголенной токоведущей жиле. Не забывайте, что в этом-то его основное предназначение и заключается.
6. Неисправность самого механизма может стать одной из причин. К примеру, залипла кнопка «Тест» либо поврежден спусковой механизм, который будет срабатывать при малейшей вибрации.
7. Часто отключение происходит из-за неправильного размещения ДВТ в линии электропроводке. Просмотрите один из примеров: схему подключения УЗО в однофазной сети, чтобы узнать, в каком месте нужно осуществлять монтаж.
8. Замыкание земли и нуля при электромонтажных работах может повлечь за собой отключение. Хотя правилами ПУЭ категорически запрещается соединять заземление с нулевым проводником, некоторые электрики пренебрегают запреты и делают все по своему, ссылаясь на то, что такой способ позволит защитить человека от поражения электрическим током (хотя по сути это только увеличивает опасность).
9. Погодные условия напрямую влияют на работоспособность устройства. К примеру, в сырую погоду, если распределительный щиток установлен на улице, может происходить срабатывание из-за появления сырости во внутреннем механизме. В свою очередь скопление влаги внутри изделия может вызвать ток утечки, в результате чего механизм и среагирует. Тут же следует отметить, что при морозе УЗО может иногда не включаться в опасной ситуации. Это связано с тем, что минусовая температура негативно влияет на микросхемы, которые и выходят из строя. Кстати, при грозе бывают случаи, когда защиту вырубает, что вызвано влиянием молнии, которая усиливает незначительные утечки тока, присутствующие в доме (либо квартире)
10. Ну и последний нюанс, который тесно связан с предыдущим – повышенная влажность. Если Вы осуществили монтаж скрытой электропроводки, после чего замазали трассу шпаклевкой и решили сразу же проверить качество проделанной работы, может произойти отключение. Это связано с тем, что влажный раствор является хорошим проводником, который может спровоцировать утечку через мельчайшие трещинки в проводке. Подождите, пока раствор полностью схватиться, после чего проверьте еще раз, срабатывает УЗО или нет, т.к. возможно уже рычаг не вырубает.

Обязательно просмотрите видео урок, на котором наглядно показано ошибочное подключение:

В чем может быть причина срабатывания устройства защитного отключения, мы рассмотрели. Теперь, конечно же, нужно предоставить к Вашему вниманию инструкцию по решению проблемы своими руками.

Почему выбивает УЗО при включении

Чаще всего срабатывание защиты вызывается неисправностями в электропроводке или нарушением изоляции электроприборов и появлением тока утечки. Давайте рассмотрим случаи рабочего срабатывания УЗО, сразу при включении.

4) Повреждение питающего кабеля

Одна из причин, почему срабатывает УЗО – это повреждение электропроводки. Например, вы сверлили стену и повредили проложенный внутри кабель.

Этот вид повреждений обнаружить и устранить труднее всего. В некоторых случаях придётся заменить часть проводов или всю электропроводку целиком.

Это повреждение может произойти в разных ситуациях:

• попадание влаги в распредкоробку;
• нарушение изоляции во время проведения ремонтных работ;
• перегрев скруток и нарушение изоляции в распределительных коробках;
• при выполнении проводки открытым способом на чердаке её могли погрызть мыши.

Информация! Старая проводка выполнялась проводами в резиновой изоляции, которая за много лет эксплуатации может пересохнуть и потрескаться, в результате чего мог появиться ток утечки из-за отсыревшей стены.

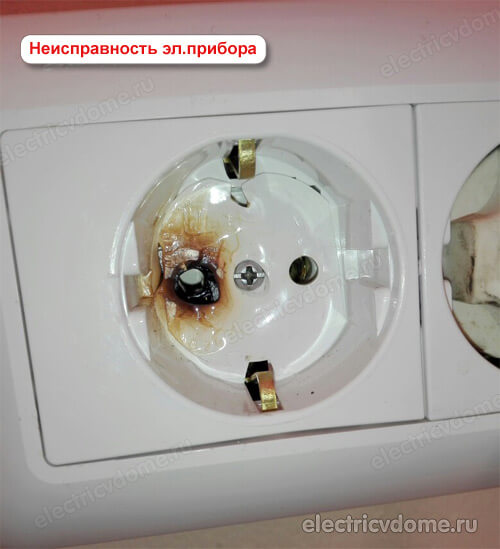

5) Неисправность электроприбора

Самой частой причиной отключения УЗО является неисправность электроприбора (стиральной машинки, водонагревателя и т.п.). При нарушении изоляции заземлённого корпуса, повреждении вилки или розетки появляется ток утечки, вызывающий срабатывание защиты.

Для определения неисправного устройства отключаются все электроприборы, подключённые к сработавшему дифференциальному реле. При отсутствии срабатывания производится последовательное подключение приборов к сети до повторного отключения УЗО. Устройство, вызвавшее срабатывание защиты, является неисправным и подлежит ремонту или замене.

6) Попадание человека под напряжение

При прикосновении человека к токоведущим частям через него начинает идти ток утечки. Это нарушает равенство токов, протекающих через УЗО и приводит к аварийному отключению.

Подобная ситуация возникает при прикосновении не только к фазному, но и к нулевому проводам. Напряжения на нулевом проводе недостаточно, чтобы нанести электротравму, но тока утечки, проходящего по цепи “ноль-человек-заземлённые конструкции” достаточно для аварийного отключения.

Почему выбивает автомат в щитке: причины

Причины почему выбивает автомат

Если у вас сохранились пробки, тогда не раздумывая нужно ставить автоматы. Правильно рассчитанный номинальный ток автомата сохранит вашу электропроводку и значительно снизит вероятность возникновения пожара.

Превышение номинального тока автомата

Если превышен допустимый ток выключателя, то тепловой расцепитель нагреваясь, отключит контакты автомата от электросети. Время отключения зависит от величины тока. Для старой электропроводки устанавливается автомат на 16 А.

Для новой, с медными проводами и сечением 2,5 мм² устанавливают выключатель на 25 А. Чтобы обойти причину перегрузки, когда выбивает автомат в щитке, нужно все электроприборы и освещение включать так, чтобы не превысить номинальный ток автомата.

Если вам нужно включить разные электроприборы с общей мощностью выше допустимой нагрузки автоматического выключателя, тогда нужно использовать реле приоритета. После отключения автомата, нужно выждать некоторое время, чтобы остыла биметаллическая пластина теплового расцепителя, иначе автомат не включится.

Если причина короткое замыкание

Этот вид неисправности, при котором выбивает автомат при включении, тоже не редкий. Короткое замыкание может возникнуть в старой электропроводке и сырых стенах, в электроприборах и освещении. Если эта неисправность возникла в электроприборах, то найти ее можно поочередным включением бытовой техники в розетку.

Короткое замыкание бытовой техники определяется по запаху горелой изоляции, пластика, его оплавлении и при появлении сажи. Короткое замыкание также может произойти в розетках при ослаблении контактов или в патронах ламп освещения, распределительных коробках.

В этом случае нужно сначала найти комнату с этой неисправностью. Находят такое помещение, отключая в распредкоробках поочередно все комнаты и прозванивают их мультиметром. В найденной комнате отсоединяют все провода в распределительной коробке и отдельно звонят все цепи. Найденные провода с к.з. заменяют полностью или частично, в зависимости от степени нарушения изоляции.

Неисправность автоматического выключателя

Этот вид неисправности возможен при низком качестве изготовления выключателя, плохом контакте проводов. Плохой контакт проводов может вызвать искрение и появление нагара.

Не оставляйте нагар на контактах, он может вызвать нагрев контактов и оплавление корпуса прибора. Если автомат меняете, старайтесь выбрать более надежную фирму. Когда произошло отключение автомата, нужно искать причину сразу не откладывая, во избежание более тяжелых последствий.

Причины отключения дифференциального автомата

Найти причину отключения дифавтомата немного сложнее, так как в его состав кроме автомата входит и УЗО. Все выше рассмотренные причины, почему выбивает автомат, относятся и к дифавтомату. Кроме того еще добавляются причины, которые относятся только к УЗО. В основном эти причины относятся к появлению тока утечки.

Дифференциальный автомат

• Ток утечки дифференциального автомата может возникнуть, если фазный провод с нарушенной изоляцией прикасается к корпусу электрощита соединенного с нулевым проводом или с заземлением. Основные варианты, когда утечка тока произошла в цепи нагрузки дифавтомата это;
• — нарушение изоляции фазного провода и утечка тока на корпус прибора;
  — через старую электропроводку с нарушенной изоляцией на сырых стенах;
  — наводка от сильных разрядов молнии;
  — неисправность кнопки “Тест” или отказ самого дифференциального устройства;
• — нарушение правил монтажа дифавтомата.
