Как сделать водяной пол с подогревом: расчет и схема укладки своими руками

Обогрев наружных лестниц и крылец

Для гарантированной защиты от наледи уличных ступеней требуется обеспечить мощность обогрева 250 — 300 Вт./м 2 .

Применяются, как правило, мощные нагревательные кабели — одножильные или двужильные, с удельной мощностью 20. 30 Вт./м.п.

Для этого применяют:

Какой кабель выбрать для монтажа: резистивный или саморегулирующийся? Саморегулирующийся кабель удобно укладывать при обогреве ступеней и площадки, т.к. резать кабель до необходимой длины можно на строительной площадке, но это кабель дороже, чем резистивный. Резистивный же стоит дешевле, но имеет фиксированную длину, и это неоходимо учитывать. Когда отсутствует возможность увеличения высоты ступени, под кабель вырезают канавки (штробы), и уже в них укладывают кабель, утапливая кабель в плиточный клей.

Обогрев входной группы нагревательным кабелем SX-cable.

• количество обогреваемых ступеней 4 шт.
• длина ступени 1200 мм.
• ширина ступени 400 мм.
• высота ступени 150мм.
• габарит обогреваемой площадки 1200 х 1000 мм.
• удельная мощность обогрева 300 Вт./м 2

Для обеспечения мощности нагрева в 300 Вт./м 2 используя нагревательный кабель SX-cable шаг укладки должен составлять: 30Вт/м / 300 Вт/м 2 = 0,1м.=100 мм.

На одной ступени, размером 1200 х 400 (1,2м. х 0,4м.) надо уложить нагревательный кабель длиной: L = (300Вт/м 2 \ 30 Вт/м) х 0,4 х 1,2 = 4,8 метра. Соответствено на четырех ступенях эта длина станет 4,8 х 4 = 19,2 метра. Добавим по 0,15 м. на высоту подъема ступеней: 0,15 х 4 = 0,6 м. Длина нагревательного кабеля, расположенного на площадке равна: L = (300 (Вт./м 2 ) \ 30 (Вт./м.п.)) х 1,2 х 1,0 = 12,0 метра. Итого общая длина кабеля 19,2 + 0,6 + 12,0 = 31,8 м. Выбираем нагревательный кабель SX-cable 960, длиной 32 метра. Учитывая, что свес ступени обычно бывает 20 — 30 мм. и толщина облицовки подступёнка может достигать 25 мм., первый ряд кабеля укладываем на расстоянии не более 4 см. от края ступени.

Обогрев крыльца с шириной ступени 300 мм.

При мощности нагрева в 300 Вт./м 2 применяя нагревательный кабель SX-cable расчет аналогичен предыдущему. На одну ступень будет уложен греющий кабель в три нитки.

Длина кабеля для обогрева ступени размером 1200 х 300 (1,2м. х 0,3м.) равна: L = (300 (Вт./м 2 ) \ 30 (Вт./м.п.)) х 0,3 х 1,2 = 3,6 метра. Соответствено на четырех ступенях эта длина станет 3,6 х 4 = 14,4 метра. Добавим по 0,15 м. на высоту подъема ступеней: 0,15 х 4 = 0,6 м. Длина нагревательного кабеля, расположенного на площадке равна: L = (300 (Вт./м 2 ) \ 30 (Вт./м.п.)) х 1,2 х 1,2 = 14,4 метра. Итого общая длина кабеля 14,4 + 0,6 + 14,4 = 29,4 м. Выбираем нагревательный кабель SX-cable 960, длиной 32 метров. Остаток кабеля 2,6 метра можно уложить перед лестницей. Помним про свес ступени в 20 — 30 мм. и толщину облицовки подступёнка в 25 мм., первый ряд кабеля укладываем на расстоянии не более 4 см. от края ступени.

Укладка плитки

Это стандартная технология, где первый этап – разметка пола. Начинать установку можно из разных точек комнаты:

• с дальнего от входной двери угла;
• от центра помещения;
• от стены.

Главное – точно следовать инструкции. А именно:

• наносить клеевой состав на стяжку зубчатым шпателем;
• оставлять между элементами облицовки зазоры, для чего используются пластмассовые крестики;
• каждую плитку проверяют строительным уровнем, то же самое и с несколькими элементами;
• если цельная плитка не помещается, обычно такое случается у стены, ее подрезают плиткорезом.

Через сутки швы между плитками заполняются замазкой с помощью пластикового или резинового шпателя. Излишки материала тут же удаляются губкой.

Облицовка керамической плиткой

Включать теплые полы в режим эксплуатации можно через 20-25 дней после завершения отделочных работ. Поднимать сразу до максимальной температуры не рекомендуется. Нагрев проводится постепенно.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м2. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-350.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание».  Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать реально, но потребуется приличный отрезок времени и немалые средства.

Водяные полы в домах из дерева

Особенности обогрева деревянного пола

Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:

При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы

1. Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
2. Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.

Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать

1. Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.

Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу

1. Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.

Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка

Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.

Как можно сделать основание?

Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?

При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП

Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.

Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.

Для этого применяют такие приспособления:

Иллюстрация	Способ укладки системы водяного обогрева
	Фрезерованные сборные основания. Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем. Минусы модульного настила из ДСП: высокая стоимость материала за счет фрезеровки; низкая влагостойкость; склонность к деформациям.
	Реечные конструкции. Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы. Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла. Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется.
	Полимерные маты. Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше. Минус — высокая цена, которая компенсируется экономией на обогреве только частично.

Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

Сборное основание из ламинированной ДСП, готовое к укладке труб

Как сделать водяной теплый пол: бетонирование

Если бетон для заливки не привозится, а готовится на месте, то потребуются такие компоненты:

Это состав тяжелого бетона.

Его вес достигает 2,5 т на 1 куб. м. готового материала.

Многие предпочитают отказываться от песка в бетоне для теплого пола.

Связано это с его плохой теплопроводимостью. Поэтому на практике используют и цементно-гравийные смеси. Ее состав:

Гранит прекрасно проводит тепло, а такой бетон имеет гораздо более низкое тепловое сопротивление. В состав также рекомендуется ввести армирующую фибру, представляющую собой мелкие пластиковые волокна.

Важно! В составе любого наливного пола обязательно должен быть пластификатор. Конкретное количество зависит от конкретной марки и предназначения этого препарата

Пластификатор должен быть не любой, а именно для теплого пола!

Если труба крепилась на планки или скобы – поверх нее укладывают армирующую сетку. Высота бетонной стяжки выбирается от 5 до 10 см.

При этом нужно обеспечить не менее 3 см бетона над трубой. Меньшая прослойка чревата растрескиванием. А слишком толстая бетонная подушка увеличивает потери при передаче тепла.

При верном выборе бетона и нормальной температуре он начинает схватываться уже через 4 часа. Для поддержания нормальной влажности его следует накрыть водонепроницаемой пленкой, а при подсыхании поверхности – поливать ее водой. Уже через 12 часов застывший бетон может выдержать вес человека.

Но полное его вызревание наступает только через 28 дней. Все это время нужно заботиться о влажности и поддерживать высокое давление в уложенных трубах. Только по истечении указанного срока можно провести первое тепловое испытание этого пола.

Важно! Как при первом испытании, так и впоследствии нельзя быстро нагревать водяной теплый пол до высокой температуры!

Делаем водяной теплый пол

Шаг 1. Черновое основание тщательно очищается. Удаляется мусор, убирается пыль при помощи строительного пылесоса.

Подготовка чернового пола

Шаг 2. Укладывается слой гидроизоляционного материала. Отдельные полосы гидроизоляции соединяются между собой при помощи скотча. На поверхность укладывается утеплитель. Если гидроизоляция находится под стяжкой, то ее можно повторно не укладывать.

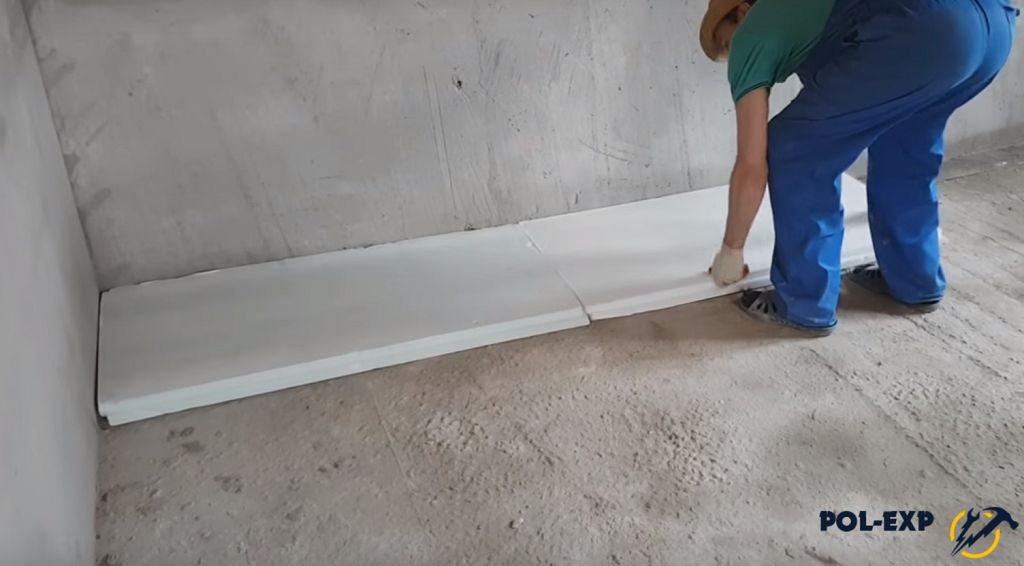

Укладка утеплителя

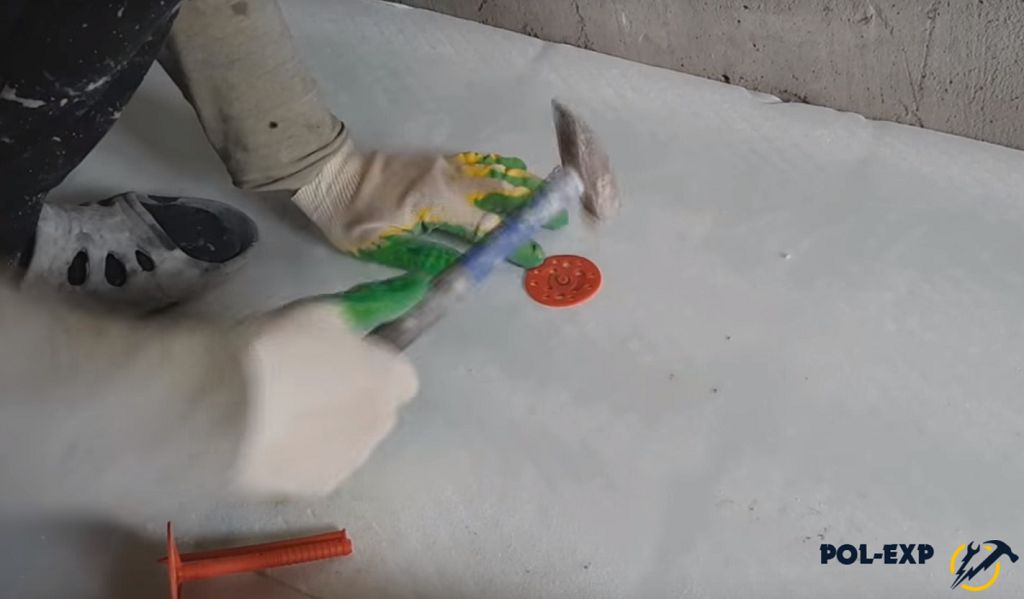

Шаг 3. Плиты утеплителя закрепляются на полу при помощи специальных «грибков», отверстия для которых просверливаются мощной дрелью или перфоратором.

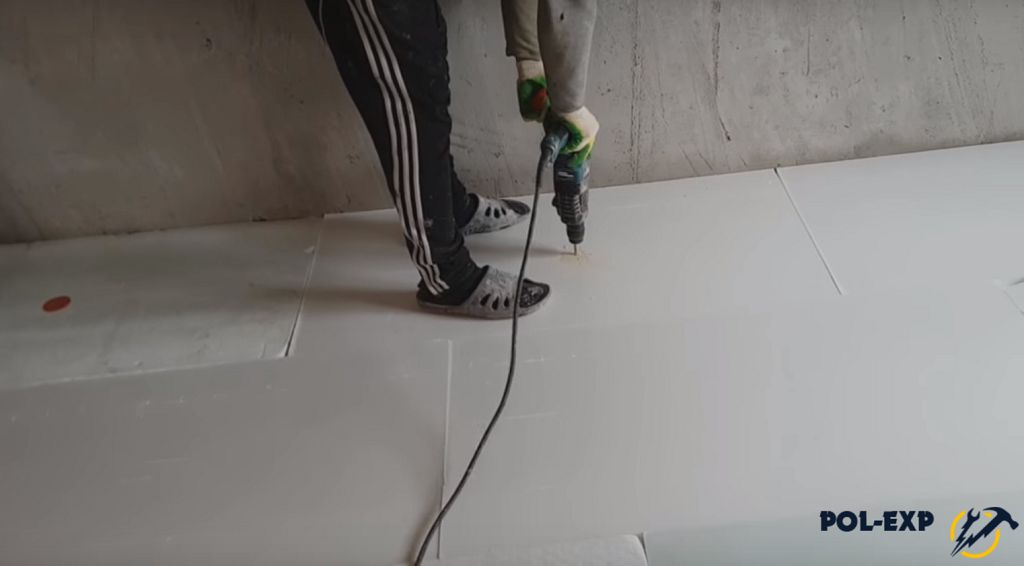

Сверление отверстий для «грибков»

Плиты утеплителя крепятся к полу

Шаг 4. На поверхность утеплителя укладывается армирующая сетка и крепится при помощи «грибков». Сетка укладывается с нахлестом в 1 ячейку, а отдельные полотна скрепляются друг с другом при помощи пластиковых хомутов.

Соединение полотен армирующей сетки

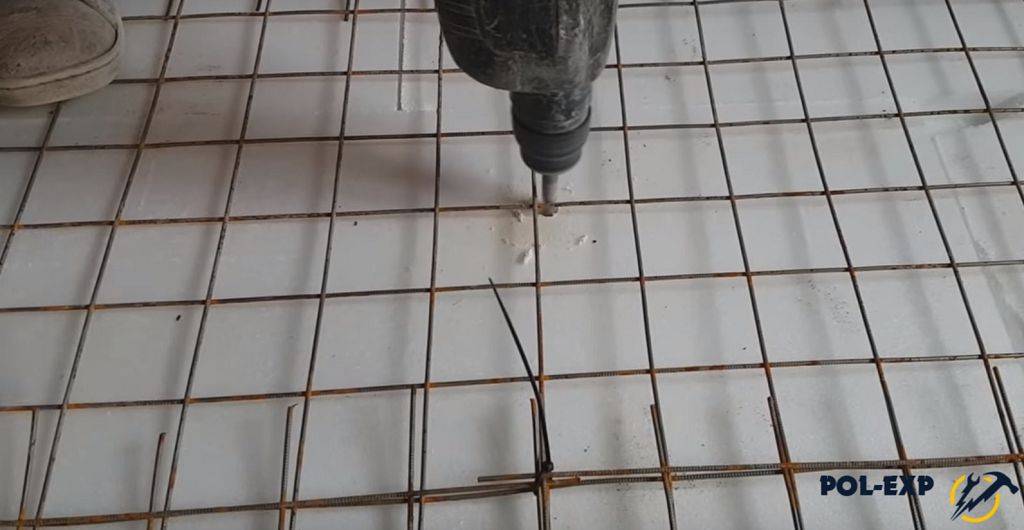

Сверление отверстий под крепежи

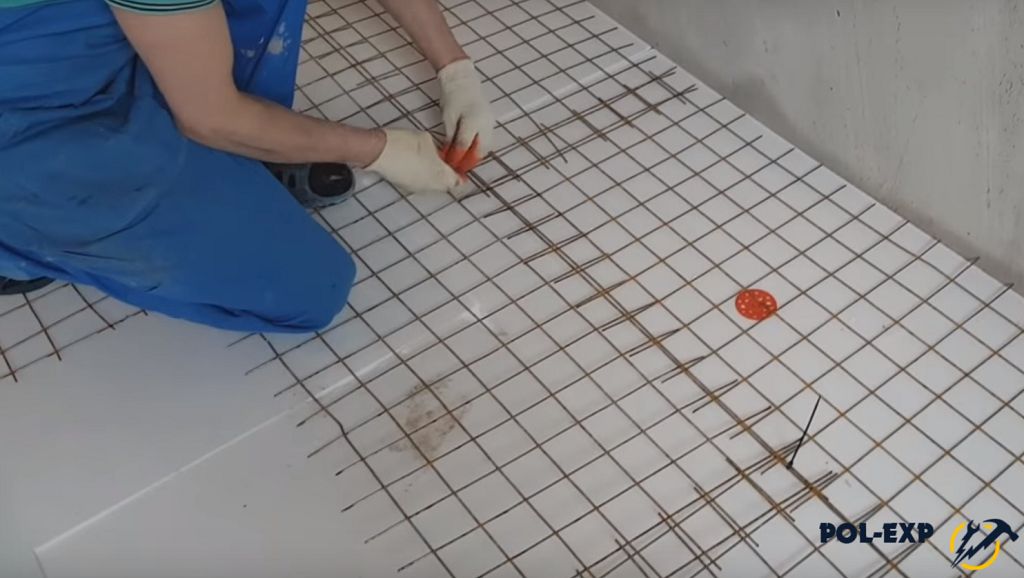

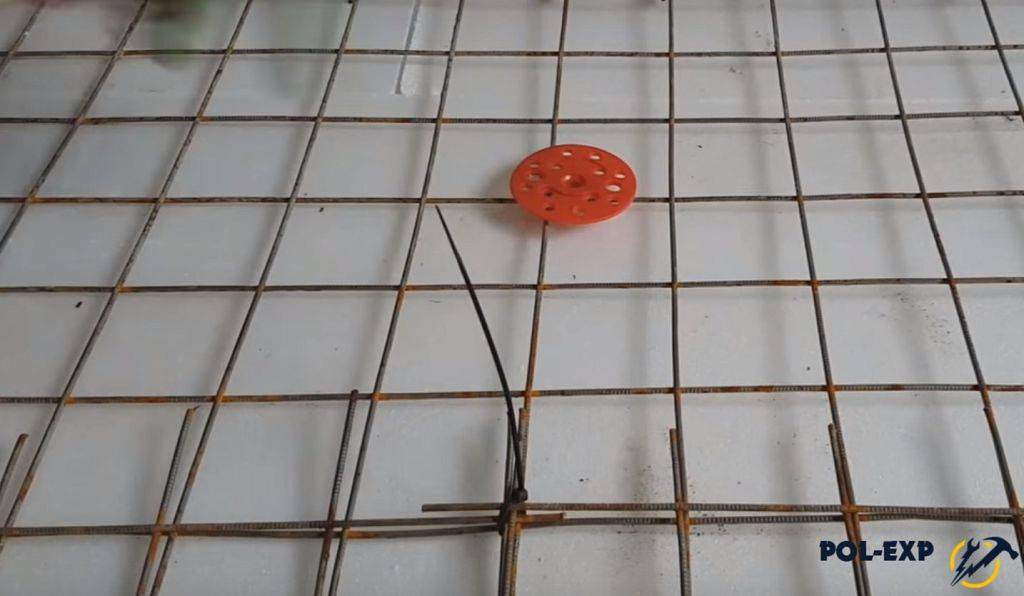

Фиксация армирующей сетки

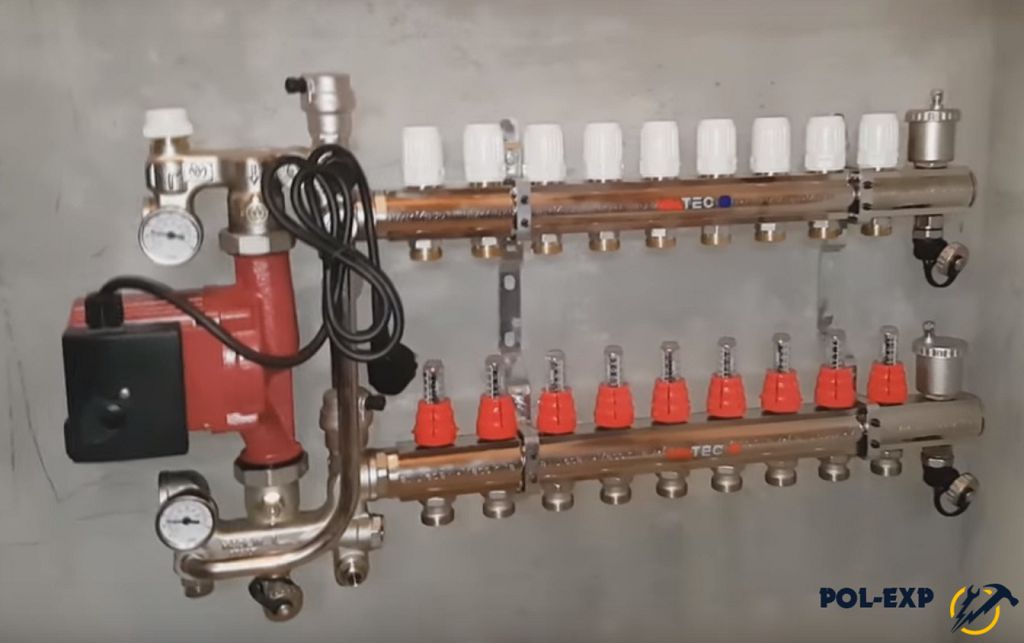

Шаг 5. Производится установка коллектора, к которому будут подключаться трубы водяного пола. Коллекторы монтируются на стену.

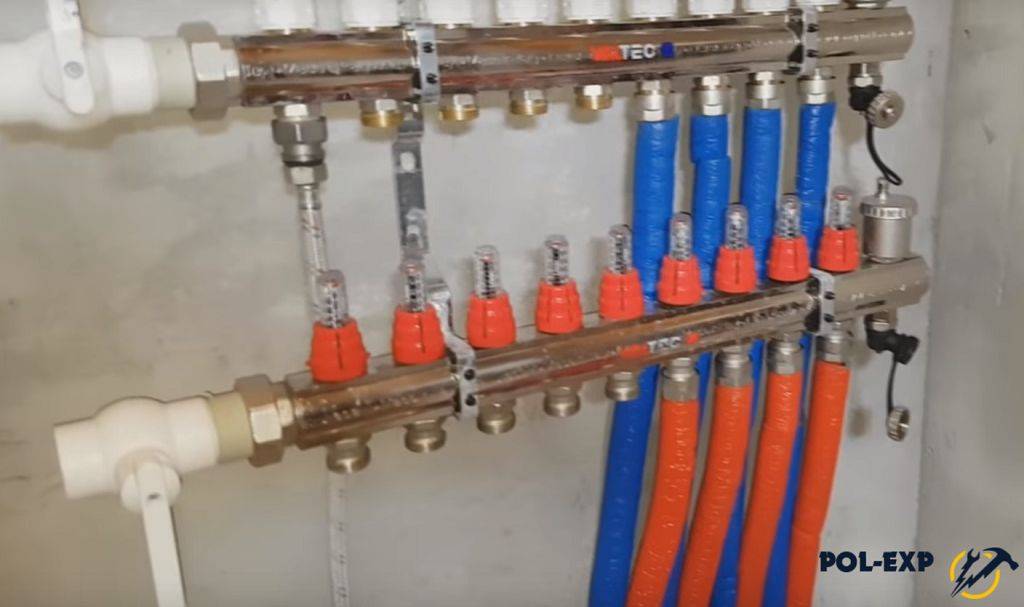

Установленный коллектор теплого пола

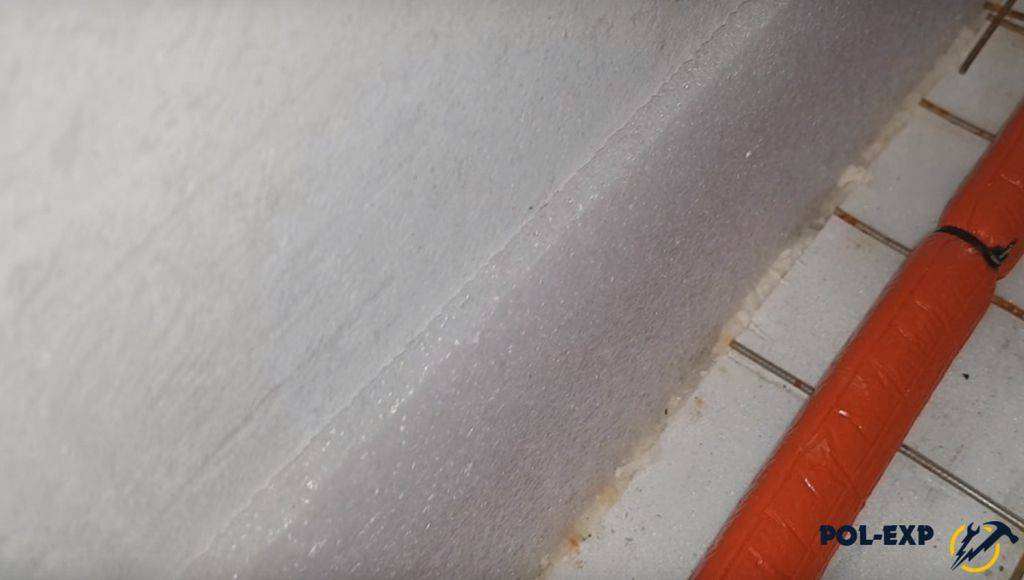

Шаг 6. Вдоль пола на стену крепится специальная компенсационная лента для компенсации температурного расширения стяжки.

Компенсационная лента

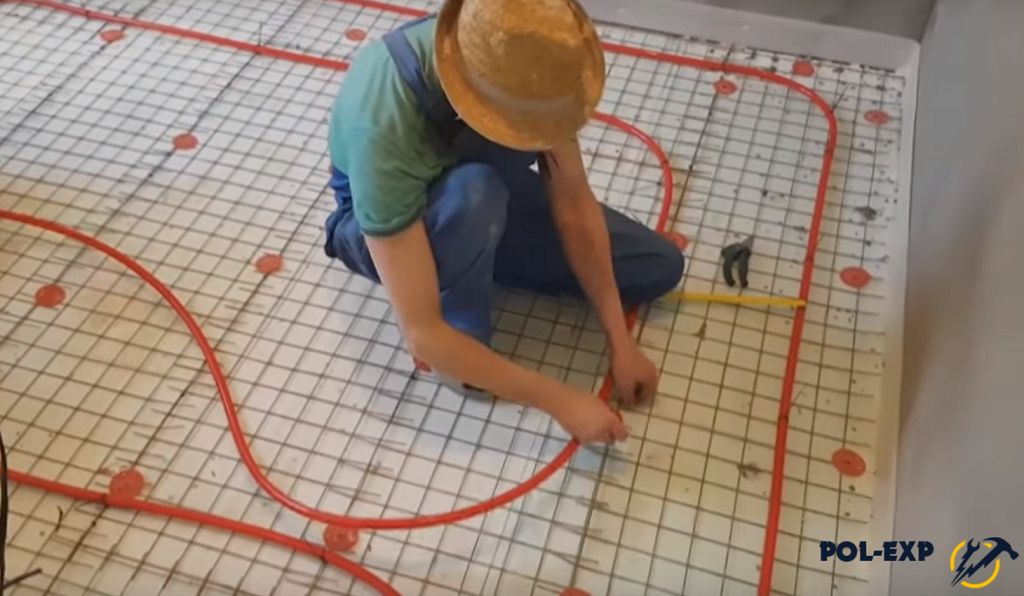

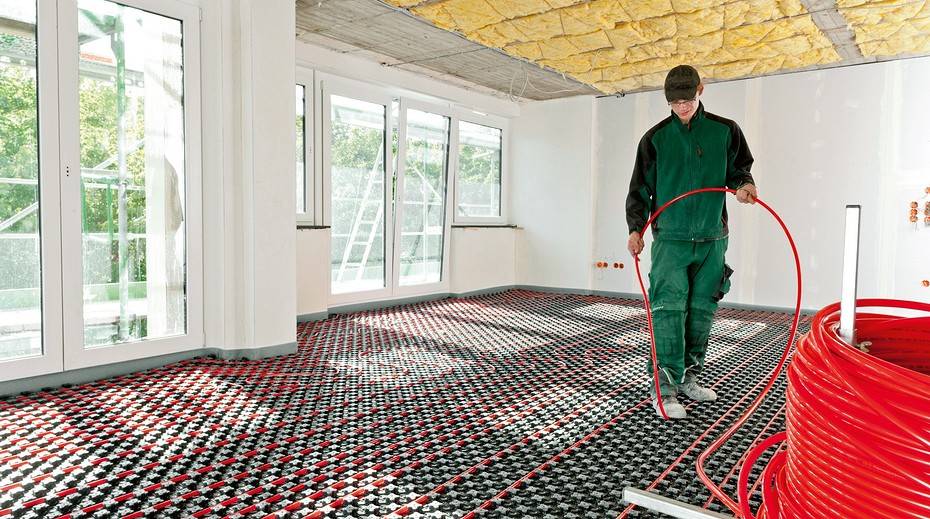

Шаг 7. В соответствии со схемой укладки труба для контура подогрева укладывается на армирующую сетку и закрепляется на ней при помощи пластиковых хомутов.

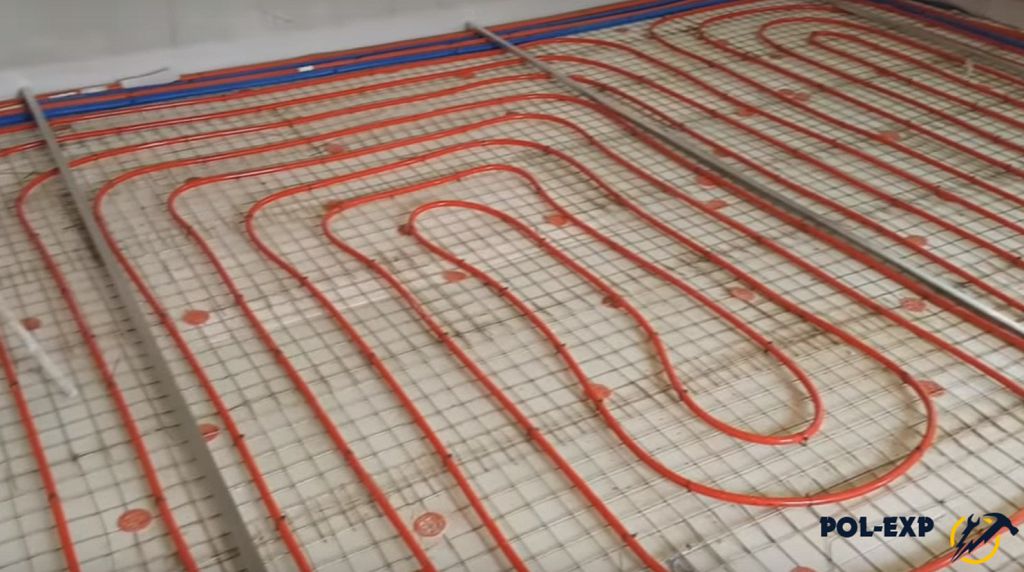

Укладка труб для контура теплого пола

Калькулятор длины контура труб теплого пола

Перейти к расчётам

Шаг 8. Трубы подключаются к коллектору. Перед заливкой стяжки они наполняются водой.

Подключение труб к коллектору

Шаг 9. На пол производится установка маяков. Маяки выравниваются при помощи строительного лазерного уровня

Важно помнить, что толщина стяжки, начиная от уровня труб, не должна быть менее 4 см

Установлены маяки

Шаг 10. Производится заливка цементной стяжки согласно всем правилам. После ее полного высыхания (около 28 суток) на пол может быть уложено выбранное напольное покрытие. Включать теплый пол до полного высыхания стяжки нельзя.

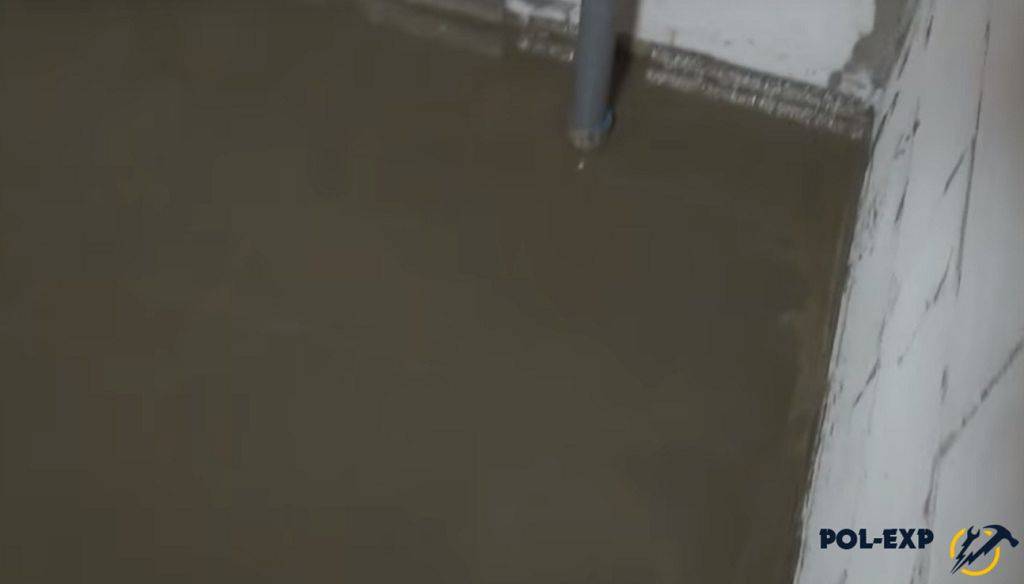

Заливается стяжка

Видео – Монтаж водяного теплого пола

Теплый водяной пол укладывать можно не во всех помещениях. Например, в старых домах нагрузка на систему отопления из-за него может быть очень велика, и жилищно-коммунальная организация может запретить подключение системы. Однако в новостройках обычно есть отдельный кран для подключения такой системы и проблем с организацией подогрева не возникнет. Также водяной пол можно оборудовать и в домах коттеджного типа. А уж покрытие выбирать придется по своему вкусу.

Как выбрать трубы для пола

Для теплого пола используют только те материалы, которые отвечают требованиям долговечности и прочности. Трубы подбирают такие, чтобы на них не было сварных швов, а диаметр определяют в зависимости от длины. Для конструкций до 80 м подходит 16 мм, до 100 м — 20 мм, а до 120 — 25 мм. Раскладка теплого водяного пола допустима только из материалов, которые соответствуют требованиям безопасности.

Гофра

Такие трубы считаются одними из самых надежных, их легко можно сращивать друг с другом. Материал легко гнется и при этом сохраняет положение, в котором его зафиксировали. После установки его покрывают полиэтиленом под высоким давлением.

Полипропилен

Для теплого пола этот материал стараются не использовать, поскольку на изгибах он теряет свою прочность. У полипропилена низкая теплоотдача, поэтому его использование становится неоправданно.

Медь

Она подходит для теплых полов, поскольку при окислении покрывается платиной. Естественная защита от коррозии защищает трубы на срок до 200 лет. У меди высокая теплоотдача и прочность.

Что нужно учесть перед тем, как сделать теплый водяной пол?

Перед началом выполнения работы своими руками следует понять устройство подключения отопительному источнику. Им может быть как:

1. Электрический или газовый котел в частном доме. Здесь мы бы советовали обратиться за помощью к профессионалам, поскольку следует сделать расчет необходимой мощности котла для площади вашего дома, а также мощности насоса, правильно установить всю систему и накачать ее. Вы можете выполнить данные работы и самостоятельно, однако предварительно изучите все нюансы подключения, сделайте расчеты по оборудованию, закупите все что необходимо.
2. Система центрального отопления. Но прежде, чем установить и залить пол, проверьте особенности закона в выбранном регионе. В большинстве регионов страны подобная манипуляция запрещена. В лучшем варианте на жильцов могут наложить штраф во время посещения и проверки сантехнической службы. А вот при худшем — соседи могут и вовсе остаться без отопления. Рекомендуем заранее запросить возможность подключения. Теплый пол из полипропиленовых труб нельзя проводить в домах, где оснащен струйный вариант насоса.

Водяные полы в домах из дерева

Особенности обогрева деревянного пола

Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:

При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы

1. Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
2. Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.

Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать

1. Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.

Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу

1. Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.

Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка

Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.

Как можно сделать основание?

Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?

При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП

Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.

Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.

Для этого применяют такие приспособления:

Иллюстрация	Способ укладки системы водяного обогрева
	Фрезерованные сборные основания. Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем. Минусы модульного настила из ДСП: высокая стоимость материала за счет фрезеровки; низкая влагостойкость; склонность к деформациям.
	Реечные конструкции. Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы. Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла. Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется.
	Полимерные маты. Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше. Минус — высокая цена, которая компенсируется экономией на обогреве только частично.

Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

Сборное основание из ламинированной ДСП, готовое к укладке труб

Схемы укладки водяного теплого пола

От правильно подобранной схемы выкладки зависит равномерность обогрева поверхности. «Змейка» применяется в том случае, когда не нужна одинаковая интенсивность нагрева напольного покрытия. Например, в жилой комнате не обязательно нагревать пространство под корпусной мебелью или шкафами-купе.

Схема «улитка» позволяет расположить трубы с теплоносителем для равномерного прогрева.

Комбинированный способ делает возможным прогрев углов у наружных стен помещения.

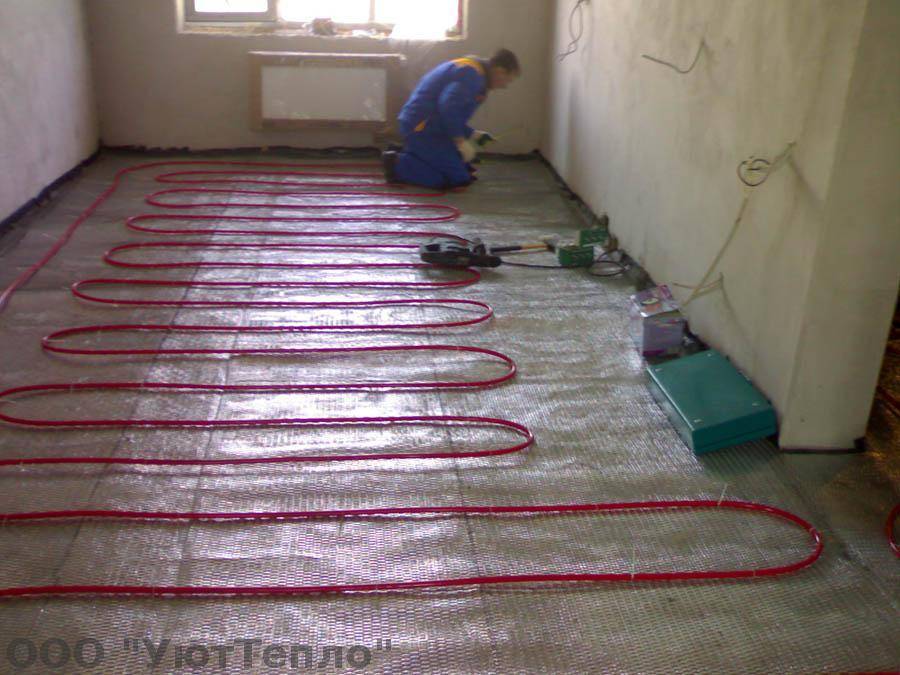

Змейка

Выкладка «змейка» начинается по периметру всего помещения, затем петля выгибается на 180, и укладывается от стены к стене зигзагами. В этом случае поверхность прогревается неравномерно, имеются участки с более и менее интенсивным обогревом.

Второй способ «змейка» подразумевает, что трубы с горячей и остывшей водой кладутся рядом. В результате происходит равномерный прогрев всей поверхности.

Схема «Змейка» имеет следующие особенности:

• максимальный изгиб петли достигает 180
• уложенный данным способом контур работает от не слишком мощного циркуляционного насоса
• активно применяется в ванной комнате и санузлах
• монтируется в помещениях с линейным уклоном, укладывая от смесительного узла в сторону наклона

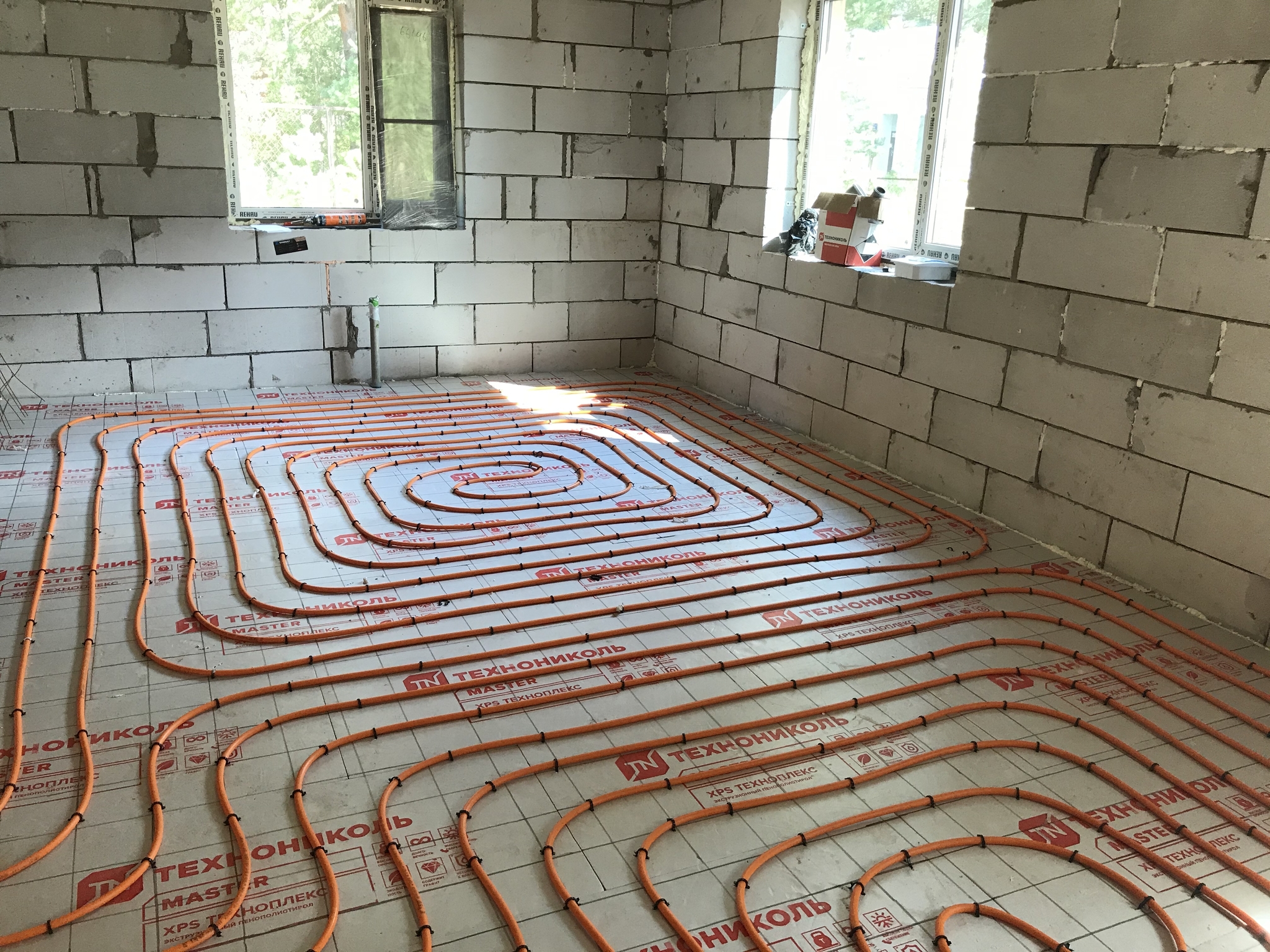

Улитка

Проложение труб начинается вдоль стен, затем у самой дальней стены петля разворачивается обратно. Её прокладывают по спирали, перемещаясь к центру комнаты. Достоинством данного метода является одинаковый прогрев всей поверхности даже у наружных стен, что позволяет снизить мощность котла при сохранении отдачи теплоносителя.

Особенности схемы укладки «Улитка»:

• изгиб трубы составляет 31-90
• используется при отоплении больших площадей, где обогрев идёт за счёт нескольких водяных контуров
• не применяют в комнатах с линейным уклоном, потому что велика вероятность частого образования воздушных пробок

Комбинированная схема раскладки

При комбинированной схеме часть комнаты отапливают водяным контуром, уложенным способом «улитка», а вторая половина – по схеме «змейка». Либо две жилые комнаты в доме можно отапливать по схеме «улитка», а в санузеле и душевой проложить несколько витков «змейкой». Как составить схему укладки пола по плану?

При составлении плана монтажа пола надо учитывать следующее:

• определиться, в каких помещениях будет проведена система «тёплый пол», а где останутся радиаторы
• мощность котла
• размеры комнат в м2
• количество отапливаемых этажей
• материал основы (дерево, бетон, полистирол)
• расположение мебели в комнатах
• угол наклона поверхности

Также при расчете следует обратить внимание на некоторые нюансы:

• длина контура (общей длины трубы теплоносителя) не должна превышать 80 м, иначе нарушается циркуляция
• разница между длиной контуров в разных комнатах должна быть не более 15 м
• минимальная площадь контура должна составлять 15 м2
• количество материала зависит от шага укладки

Расстояние между петлями/см	Расход материала/погонный метр
10	10
15	6,7
20	5
25	4
30	3,4

Т.о. количество материала высчитывается по формуле:

погонный метр трубы (с учётом расстояния между петлями) x площадь помещения

План дома или помещения переносят на миллиметровую бумагу либо пользуются специальной программой.
