Пошаговая инструкция по сооружению полов по грунту в ленточном фундаменте

Гидроизоляция и утепление

Наконец-то мы добрались до гидроизоляции и утепления. На этом этапе необходимо изолироваться от влаги. Делать мы это будем за счет гидроизоляционной пленки или специальной мембраны. Пленку стелите внахлест, а щели на месте стыков заклеивайте строительным скотчем.

Может быть интересно

Теплоизоляция

Теплоизоляция самоклеющаяся: как выбрать и применять?

Теплоизоляция

Что такое теплоизоляционные материалы: сравнительные…

Теплоизоляция

Как утеплить крышу изнутри и не наделать ошибок?

Теплоизоляция

Кровля и водосток: правила обогрева

В качестве утеплителя используйте слой вспененного пенополистерола или плотный полистирол. Ещё можно использовать специальные плиты, но мы советуем это делать только, если нагрузка на поверхность конструкции будет большая.

Толщину пласта можете выбрать сами в зависимости от климатических условий региона, обычно это от 5 до 20 сантиметров. Стыки и щели заполните строительной пеной.

Поверх получившегося «бутерброда» простелите ещё один слой гидроизоляционного материала или просто рубероида. Это делать необязательно, но если вы живете во влажном регионе с высокими грунтовыми водами – лучше перестраховаться.

Укладываем на лаги фанерные листы

В некоторых случаях фанера может использоваться не черновым слоем под деревянную доску, а финишным отделочным материалом. В таком случае деревянный пол обходится дешевле, позволяет скрыть инженерные коммуникации, качественно утеплить пол, идеально выровнять основание. Весь процесс настила пола идентичен с монтажом досок на лаги. Но в данном случае желательно смонтировать еще и перпендикулярный брус, чтобы увеличить коэффициент несущей нагрузки.

Как стелить деревянный пол листовой фанерой:

• Крепление листов к лагам осуществляется с обязательным сдвигом шва
• Между листами оставляется зазор в 2 миллиметра
• Шаг между саморезами составляет максимум 25 сантиметров
• Листы крепятся саморезами исключительно с плоскими шляпками, которые утапливаются в фанеру
• Если теплоизоляция объемная, фанеру стелют без установки поперечного бруса жидкими гвоздями.

Советы бывалых

Для повышения качества покрытия и исключения возможности деформации полов в будущем желательно выполнить несколько простых операций: до начала работ подержать листы фанеры в помещении ровно 7 дней, хранить материал только в горизонтальном положении, при выполнении пола в неотапливаемом помещении заблаговременно пропитать листы 2-3 раза специальной грунтовкой на базе поливинилацетата.

Маркировка

Для пола подойдет не вся фанера. Свойства материала могут сильно отличаться по разным параметрам, поэтому маркировку стоит изучить внимательно.

Что значит маркировка на листах фанеры:

• Сорт – E, I, II, III, IV – качество изнаночного и лицевого слоев, структура склейки листа
• Уровень влагостойкости – ФСФ (повышенный уровень износостойкости, прочности, водостойкости, материал токсичен, для жилых помещений не подойдет), ФК (средняя стойкость ко влаге), ФКМ (повышенная водостойкость), ФБА (не стойкий ко влаге, экологически чистый материал).
• Качество поверхности – НШ (нешлифованная), Ш1 (с одной стороны шлифованная), Ш2 (с обеих сторон шлифованная).
• Уровень экологичности – Е1 (до 10 мг), Е2 (10-30 мг).

Полы по грунту – что это?

Полы по грунту — это технология создания чернового пола, опирающегося непосредственно на подстилающие слои почвы. Такая методика доступна при отсутствии цокольного этажа или подвального помещения. Она проста и экономична, используется преимущественно на вспомогательных и хозяйственных постройках — гаражах, хранилищах, банях и т.д.

Для жилых домов такая технология применяется реже, так как требует качественного утепления, гидроизоляции, а в идеале — установки системы «теплый пол».

Следует учитывать, что техника устройства полов по грунту подходит только для традиционных типов ленточного основания и не годится для комбинированных типов опорных конструкций, таких как свайно-ленточная и т.п.

Существуют разные типы черновых полов по грунту:

• Бетонная стяжка с опорой на несущие стены.
• Бетонная стяжка с опорой на слой грунтовой засыпки и являющаяся опорной площадкой для стен.
• Дощатый настил на лагах.
• Сухая стяжка с плавающим полом и т.д.

Различные варианты конструкции требуют собственных методов строительства и состава пирога пола по грунту. Заливать массив бетона прямо на слой засыпки нельзя, необходимо создать соответствующие подготовительные слои, обеспечивающие жесткость, устойчивость к нагрузкам и теплоизоляцию.

Деревянный настил проще в укладке, но также требует выполнения серьезных подготовительных работ.

ОБРАТИТЕ ВНИМАНИЕ!

Основным фактором, влияющим на состояние полов по грунту, является наличие и глубина залегания грунтовых вод. Без обследования участка принимать решение о создании такого пола не следует.

Порядок работ по сооружению

Фундамент, созданный по типу «перевернутая чаша» является основанием для малоэтажных строений. Это загородные дома или постройки на приусадебных участках. Все работы по сооружению данного основания начинаются с подготовки участка. Его расчищают, избавляясь от мусора и лишней растительности, и выполняют на освободившейся поверхности почвы разметку. Разметочные шнуры натягиваются на расстоянии не менее одного метра, от будущего котлована.

Траншея под ребра жесткости

Для начала полностью снимают плодородный слой почвы, а затем приступают к выкапыванию траншей под ленту. Глубина траншей достигает от 30 до 70 сантиметров, а их ширина определяется в зависимости от того, каковы показатели сопротивления грунта. По всему наружному периметру будущего строения в траншеи под фундамент укладывают гофрированные трубы, монтируя смотровые колодцы. Обязательное условие – наличие уклона не менее 70 для обеспечения самотека в емкость, установленную на нижнем уровне и скрытую под слоем земли.

Дно траншеи выстилают геотекстилем, на котором возводят подушку из песчано-гравийной смеси толщиной не менее 40 сантиметров. Заменить этот состав можно слоями речного песка и щебня крупных фракций. Засыпают их послойно и каждый слой достигает 20 сантиметров.

Следующий этап – обустройство гидроизоляции. Для того чтобы добиться качественной гидроизоляции, используют гидроизол или обычную полиэтиленовую пленку, которую укладывают внахлест (ширина нахлеста 10 сантиметров).

После завершения подготовительных работ в траншеях приступают к сооружению опалубки для будущего основания. В качестве надежного и прочного материала для сооружения опалубки понадобится ОСБ, ламинированная фанера толщиной 20 мм или обрезная доска.

Рекомендуем посмотреть видео, рассказывающее о выборе материала для опалубки.

Внутреннюю часть опалубки засыпают нерудным материалом, укладывая и утрамбовывая его слоем до 10 сантиметров толщиной. Трамбовка осуществляется с помощью виброплиты. На подошве ленты выполняется гидроизоляция с использованием полиэтиленовой пленки или гидроизола. Выполняя работы по утеплению, используют пенополистирол, который должен быть уложен вровень с внутренним бортом опалубки.

Армирование и заливка плиты

Армированная перевернутая чаша

Данный тип фундамента требует обустройства качественной основы. Для этого необходимо в соответствии с существующими требованиями и правилами соорудить монолитную плиту из прочного и долговечного бетона. Заливка и армирование проводятся в соответствии с разработанной технологией:

1. Для того чтобы армирование выполняло свою основную функцию и делало конструкцию более прочной и долговечной, необходимо выполнить его, создав два пояса продольных прутов, являющихся ребрами жесткости ленты.
2. Первая арматурная сетка укладывается на высоте 5 сантиметров от дна подушки, а вторая на глубине 5 сантиметров от поверхности плиты.
3. Фундамент в виде перевернутой чаши – это, в первую очередь, монолитная плита. Для того чтобы выполнить ее армирование понадобится арматурная сетка. Ячейки должны иметь сечение 10×10 и 20х20 сантиметров. Прочность соединения обеспечивают хомуты, изготовленные из гладкой арматуры и выполненные в форме прямоугольников.

Заливают сразу всю плиту, используя бетон марки М300 и не забывая о трамбовании с помощью специального инструмента. После завершения работ плита должна быть защищена от ветра, солнца, дождя или мороза. Такой защитой станет полиэтиленовая пленка.

Посмотрите видео, как правильно провести весь процесс монтажа основания.

Фундамент перевёрнутая чаша

Среди множества разновидностей фундаментных конструкций особо выделяется такой вид основания здания, как «фундамент перевёрнутая чаша». Оригинальное название опорной конструкции возникло из-за вида основания в разрезе. Монолитная плита оснащена по периметру «выдвинутыми» в глубину грунта рёбрами жёсткости. Именно эти рёбра придают фундаменту вид перевёрнутой чаши (ФПЧ). Благодаря такой конфигурации плитное основание сооружения приобретает дополнительную жёсткость и значительно повышает свою несущую способность.

Заливаем черновую стяжку и определяем её толщину

Чтобы тёплый пол был прочный, требуется черновая стяжка. Перед заливкой рекомендовано разделить поверхность рейками, шаг между ними нужно делать в 1 метр. Таким способом можно производить заливку раствора полосами.

Процесс начинается с укладки 1 м2 армирующей сетки толщиной 3 см в центре комнаты, а стыки пола и стенки проклеиваются демпферной лентой. Бетон лучше брать марки М100 или М200. Заливать цемент надо с дальнего угла помещения, по направлению к двери толщиной от 50 до 100 мм.

Когда смесь немного подсохнет рейки нужно вынуть, а промежутки наполнить раствором. Стяжка накрывается полиэтиленом и постоянно увлажняется, пока полностью не затвердеет. После этого, все очищается от пыли и грунтуется.

Возможно, применять и сухую стяжку, она сегодня завоёвывает популярность, так как отсутствуют работы с бетонном, тем самым процесс становится более быстрый.

Альтернативные варианты монтажа пола по грунту

Если вы решили обустроить полы по грунту, правильный пирог может предусматривать другое расположение слоев. Все будет зависеть от уровня залегания подземных вод, разновидности системы, эксплуатационных нагрузок и других факторов. В вышеупомянутом примере основным подстилающим слоем является бетон. Но в некоторых случаях выполняется укладка пирога, где стяжка заменяется песчаной подушкой, толщина которой составляет 150 миллиметров. Последовательность останется такой же, но обеспечить ровную поверхность будет сложнее.

Если пенополистиролом будет производиться утепление пола по грунту, устройство пирога окажется несколько другим. При этом слой гравия должен укладываться 30-сантиметровой толщиной, бетонная стяжка – 15-сантиметровой, далее идет слой гидроизоляции и утеплителя, в качестве заключительного слоя выступает армированная бетонная стяжка.

Отличной теплоизоляцией выступает минераловатная плита, которая обладает высокой плотностью, устойчивостью к деформациям и длительным сроком эксплуатации. Этот материал рекомендуется укладывать в два слоя. Для того чтобы исключить водопоглощение, следует произвести обработку водоотталкивающими составами. В качестве утеплительного слоя можно использовать керамзит, который станет недорогим и простым вариантом. При этом дополнительная гидроизоляция не потребуется, кроме того, керамзитом можно заменить слой гравия и стяжки.

Основание пола из фанеры или OSB

Для устройства дощатого пола под плитку или паркет используют толстую влагоустойчивую фанеру марки ФК.

Выполнение работы:

Строительным уровнем проверить уклон. Предельно допустимый его показатель — 0,2% от длины или ширины помещения. Если отклонение больше, то можно залить бетонное перекрытие самовыравнивающейся смесью или уложить фанеру на лаги на регулируемых опорах.

На лагах

• Нарезать фанерные листы на четыре части. Осмотреть заготовки. Элементы с расслоившимися торцами непригодны для использования.
• Покрыть слоем клея толщиной в 2 см участок пола под первую заготовку.
• Приклеить кусок фанеры.
• Закрепить фанеру саморезами сначала по периметру, затем наискосок. Расстояние между саморезами – 20 см, отступ от края листа – 2 см. Шляпки должны быть утоплены.
• Последовательно прикрепить всю фанеру по принципу кирпичной кладки. Оставлять зазор между листами не менее 3 мм, а между фанерой и стенами – 10 мм.
• Швы между листами заполнить шпаклевкой.
• Шлифовальной машинкой или наждачной бумагой отшлифовать новый пол. После этого можно монтировать отделочный материал — плитку, линолеум, ламинат.

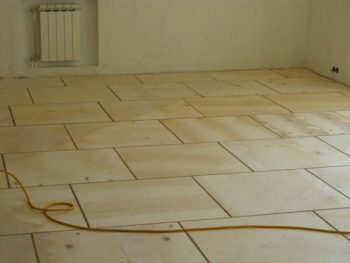

Пол из фанеры

Настил из досок

Самый бюджетный пол по грунту на ленточном фундаменте сооружается из досок. Деревянные конструкции имеют большое количество плюсов. Их можно строить в домах из дерева, камня, кирпича и бетонных блоков.

Преимущества деревянных конструкций:

• обходятся дешевле бетонной стяжки;
• балки из древесины можно установить самостоятельно;
• для строительства опорной конструкции и дощатого пола не нужны сложные специфические материалы, инструменты:
• конструкции из древесины оказывают меньше давления на фундамент дома, чем бетонная стяжка.

Негативные стороны чернового настила из досок:

• Древесина быстрее выходит из строя, чем бетон. Она сгнивает под воздействием влаги, грибка.
• Доски быстро загораются.
• Дерево неустойчиво к воздействию влаги.

Для защиты дерева от вредных насекомых, инфекций строительный материал подвергают обработке антисептиками, смолами и другими пропитками. Хорошо просушенная древесина служит до полувека.

Гидроизоляция перед заливкой бетона

Чтобы бетонные полы в частном доме обеспечивали надежную защиту жилья, служили долго, необходимо исключить попадание влаги в утеплитель. Для этого поверх полистирольных плит делается гидроизоляционный слой. Оптимальными материалом для этой операции являются специальные пленки. Их прочностные характеристики позволяют заливать стяжку необходимой толщины. Материал эластичен, легко принимает нужную форму.

Стыки тщательно проклеиваются специальной лентой или рекомендуемым составом. Популярностью сегодня пользуются гидроизоляционные пленки с нанесенным на них пленки слоем клея. Достаточно удалить защитную бумагу или полимерный материал, уложить гидроизоляцию плотно ее прижимая к поверхности, соблюдаю указанные в инструкции размеры перехлеста.

Какой тип возводится быстрее?

При заливке бетонной ленты или плиты приходится выдерживать бетон в течение определенного времени. Это сильно замедляет строительство, но ускорить его в данном случае невозможно. При создании сборной ленты или укладке готовых Ж/Б плит, сроки строительства значительно сокращаются.

Кроме того, заливка бетона возможна только в теплое время года, что существенно ограничивает возможности создания монолитных плит или лент, тогда как сборные конструкции с некоторыми ограничениями могут быть построены в любое время года.

Поэтому скорость зависит не от типа основания, а от его конструкции.

Главные варианты монтажа

В наше время можно провести установку напольного покрытия по грунту с помощью двух на выбор вариантов технологий. При этом все эти действия выполняются разными способами исполнения. Первый метод считается самым финансово эффективным и при этом не слишком трудоемким.

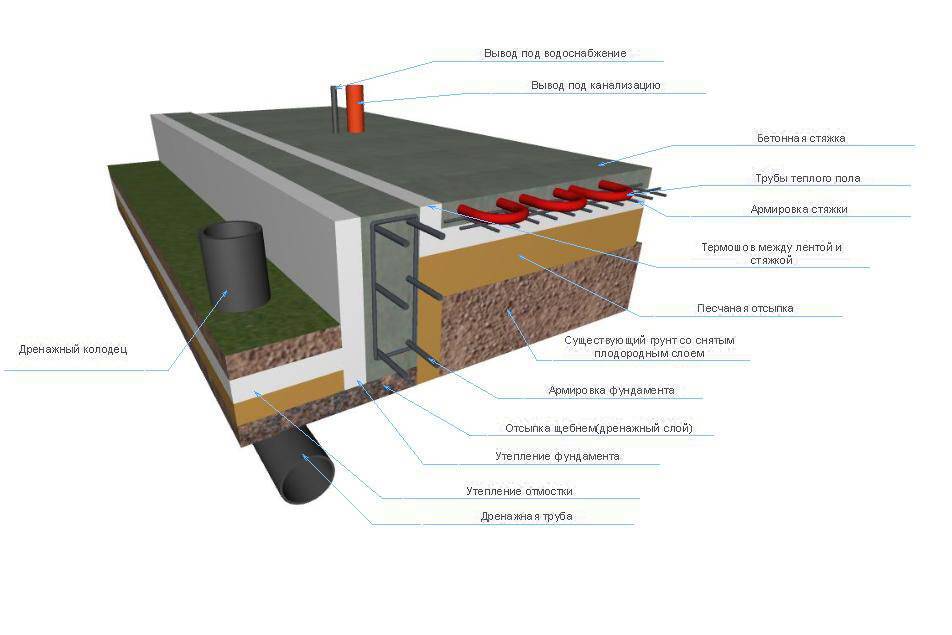

Схема устройства пола по грунту

Вариант такого исполнения – это установка пола при помощи деревянных балок. По желанию можно заменить древесный материал стальными балками. Однако такой выбор не сможет не ударить по вашим финансам.

Перейдем к рассмотрению отрицательных сторон такого пола:

1. Существует необходимость в увеличении размеров основания, ведь балки должны на что-то опираться. Если не затрагивать размеры фундамента, тогда можно создать вместо этого дополнительные опорные столбы по всей площади основы.
2. Теряется высота комнат, происходит это за счет того, когда балки опираются на фундамент. Высота потеряется в размерах примерно на двести миллиметров. Чтобы изменить ситуацию, потребуется увеличить высоту конструкции, а значит необходимо вложить дополнительные финансовые средства.
3. Экспертами доказано, что проложенный пол на основе деревянных балок будет не стабилен, даже не смотря на то, как качественно будет сделана вся работа.
4. В связи с тем, что деревянные балки укладываются вблизи грунта, а там, как правило, влажность повышена, срок их эксплуатации значительно сокращается. Даже специализированные защитные средства не спасут деревянные изделия. Установка системы вентиляции воздуха не всегда спасают такого рода проблемы.

Второй способ считается самым дорогим, но не всегда дорого значит плохо. Данной метод – это заливной пол, при этом его утепляют и прокладывают слой гидроизоляции. Такой способ считается самым надежным и эффективным.

Подготовительный этап

Перед установкой утепленной стяжки проведите разметку

Данный этап работы предусматривает подготовку почвы к предстоящим нагрузкам и установки утепленной стяжки. Для выполнения работы своими силами существует следующий порядок действий:

Выполнение разметки. Отмеряют пол подвального помещения, если оно отсутствует, тогда первого этажа. Данные отметки послужат начальной точкой перекрытия, также данная поверхность будет местом, по которому ходите. Порог комнаты, будь это подвальное помещение или вход в частное строение, будет точкой отсчета. От точки отсчета вычитают толщину бетонной плиты. На следующем этапе работы выполняют несколько отметок на фундаменте. Таким образом, становятся известны точки нижней и верхней части перекрытия. Выполнять все действия можно при помощи нивелира, с его помощью повыситься точность и процесс работы значительно ускориться.
Дальнейшие подготовительные действия. Для бетонной плиты, а точнее пола, основой в подвальном помещении будут плотные слои почвы. Чтобы уплотнить почву, можно воспользоваться вибратором. Однако для использования данного механизма потребуется наличие специального инструмента. Также уплотнение структуры грунта можно выполнить при помощи объемной массы, которая представляет собой бревно с диаметром не менее 30 см

Для выполнения этой важной задачи к стволу дерева прикрепляют широкую площадку. Под ее влиянием и общим весом древесины и выполняется уплотнение почвы.
Предварительные действия по отношению к монолитной плите ленточного основания – это дополнительная подсыпка по всей подвальной территории

Чтобы ее изготовить потребуются такие строительные материалы, как: песок или щебень средней фракции. В момент приобретения материала для присыпки следует помнить о том, что песок необходимо выбирать не менее чем средней величины. Размер слоя подсыпки не должен превышать 50 см. Песчаный вид подушки играет роль дренажной системы, которая равномерно передает массу от здания к грунту. В некоторых ситуациях для того, чтобы слои были плотнее, их поливают небольшим объемом воды, после чего присыпают и снова трамбуют.
Важной составляющей при основании ленточного типа является укладка качественной защиты от влажности. Чаще всего для этого применяется обыкновенная пленка, которая изготовлена из полиэтилена либо мембранные типы материалов с большой плотностью. Заливку бетонной стяжки можно выполнять лишь только после того, как гидроизоляция будет разложена по всему периметру комнаты. Важно помнить о том, что все соединения гидроизоляционного материала должны соединяться исключительно внахлест. Пленку необходимо делать больше чем площадь комнаты, это нужно для того чтобы выполнять загибание краев. Подробности подготовки и укладки по грунту смотрите в этом видео:

На что опирать несущие стены?

Ленточный фундамент

Так как подобный вид основания не является несущим, опирание на него тяжелых печей, кирпичных перегородок и массивных лестниц крайне не рекомендуется. В этих случаях в качестве основания под внутренние стены используют ленточный фундамент.

При возведении перегородок во избежание излома бетона может использоваться также следующий метод:

• под ними монтируются ребра жесткости – прогоны из железобетона, которые опираются на фундамент; при подвижках фундамента они будут срабатывать как упругие вставки, гася подобные деформации
• в слое теплоизоляции делается разрыв с монтажом в него арматурного каркаса, который связывается с основным каркасом пола; при недостаточной толщине слоя утеплителя для исключения появления мостиков холода следует заглубиться вниз на 20-40 см

В районах с сильными морозами для заливки используются бетон с добавлением цемента не ниже марок М400, являющийся морозостойким. Цемент подобных марок следует брать и для заливки стяжки по влажному грунту. Подобный материал обладает и более высокими водоотталкивающими свойствами.

С чего начать?

Технология монтажа полов по грунту доступна, но требует строгого выполнения правил, речь о которых пойдет ниже. Выбор в пользу этого метода обусловлен следующими преимуществами:

• Полы по грунту в частном доме можно сделать своими руками, не привлекая дорогостоящую грузоподъемную технику для монтажа железобетонных перекрытий.
• Используются доступные материалы, приобретение и доставка которых не представляет трудностей.
• Экономическая выгода. Затраты на устройство пола по грунту этим методом может обойтись владельцу будущего жилья существенно дешевле, чем при использовании других способов.
• Высокое качество. При проектировании закладываются желаемые характеристики бетонного пола по грунту в частном доме.
• Нет необходимости привлекать дополнительную рабочую силу.
• Имея навыки общестроительных работ можно самостоятельно выполнить всю работу.

Начиная строительство, одним из важнейших условий для многих собственников жилья является разумная сметная стоимость. По этой причине многие стараются доступные операции делать в частном доме своими руками. Подробная пошаговая инструкция поможет реализовать это желание. При этом рекомендации позволят избежать характерных ошибок и добиться оптимальных эксплуатационных характеристик.

Используя готовое железобетонное перекрытие, трудоемкость процесса снижается, но резко возрастают затраты его на покупку, транспортировку, оплату грузоподъемной техники. Существенного увеличения затрат многие стараются избежать самостоятельной работой.

Бетонный пол в доме по грунту: преимущества и недостатки обустройства

Среди преимуществ изготовления бетонного пола по грунту следует выделить:

• обеспечение надежной защиты основания от воздействия низкой температуры грунт, на котором обустраивается пол, всегда отличается только температурой выше нуля;
• разнообразие теплоизоляционных материалов для утепления пола позволяет соорудить конструкцию с хорошими показателями предотвращения теплопотерь;
• пол, который получится в итоге отделывается любым из существующих напольных покрытий;
• не требуется производство специальных расчетов для пола, так как всю нагрузку принимает грунтовое покрытие;
• обустройство теплого пола отлично обогревает помещение, кроме того, их нагрев происходит достаточно быстро, а тепло распределяется по комнате равномерно;
• теплый пол по грунту отличается хорошим звукоизоляционными характеристиками;
• кроме того, на таком полу практически не образуется плесень и сырость.

Среди недостатков чернового бетонного пола по грунту выделяют:

Технология строительства

Существует два способа устройства полов по грунту:

• По бетонной подготовке;
• Без чернового слоя бетона непосредственно на уплотненное основание (подушку).

Первый способ сегодня используется редко. Он был разработан в то время, когда для защиты пола от влаги использовался рубероид. Для его наклеивания делали слой бетонной подготовки (черновой пол).

Второй вариант проще и дешевле. Современные гидроизоляционные материалы можно стелить прямо на балластную подушку без наклейки на твердую основу.

Процесс устройства бетонного пола по грунту начинается с отсыпки подстилающего слоя. Перед этим должна быть завершена прокладка сетей водопровода и канализации.

Для подсыпки можно использовать любой хорошо уплотняемый грунт. Для этого подойдет мелкая щебенка (фракция 5-10 мм), крупный речной песок или песчано-гравийная смесь. Подушку отсыпают слоями по 15 см, проливая каждый водой и уплотняя ручной или механической трамбовкой.

Уплотнение подсыпки вибротрамбовкой

Для улучшения теплоизоляции верхний уровень подушки можно сделать из керамзитового гравия (10 см). Общая толщина балластного «пирога» должна находиться в диапазоне от 30 до 40 см.

Пленочная гидроизоляция, укладываемая под утеплитель, нуждается в защите от повреждения острой щебенкой и продавливания керамзитом. Поэтому подсыпку завершают 5-ти сантиметровым слоем уплотненного песка. Толщина пленки, укладываемой на грунт должна быть не менее 0,4 мм.

Укладывая пленочную изоляцию, ее полосы расстилают с нахлестом в 10-15 см, фиксируя их строительным скотчем. Края напускают на кладку, на высоту равную суммарной толщине утеплителя, бетонной стяжки и финишного покрытия. Между конструктивным «пирогом» пола, стенами перегородками оставляют термозазор шириной 2-3 см. Его заполняют обрезками вспененного полиэтилена или специальной термолентой.

Для утепления основания можно использовать ЭППС (экструдированный пенополистирол), опилкобетон или перлитобетон. Зачастую гидроизоляцию под пенопласт не закладывают, поскольку он практически не впитывает влагу. Сверху его прикрывают полимерной пленкой. Она защищает утеплитель от разрушающего действия щелочной среды цементного раствора.

Под легкий бетон на опилках и перлите полиэтиленовая пленка нужна. Толщина перечисленных теплоизоляторов неодинакова. Для ЭППС она составляет 50 мм. Слой опилко и перлитобетона должен быть не менее 10 см.

Уложив теплоизоляцию, по ее поверхности делают бетонную стяжку на мелкозернистом наполнителе (фракция 5-10 мм, толщина 10 см). Работу выполняют в два этапа. Сначала заливают слой толщиной 5 см и укладывают на него стальную сетку (ячейка 10х10 см, диаметр проволоки 3-4 мм). После этого толщину стяжки доводят до проектного уровня, определяемого расчетом предполагаемых нагрузок. Рекомендуемый класс бетона В12,5.

Именно так получают правильный пирог полов по грунту при низком уровне почвенных вод. Черновая бетонная подготовка под жесткий утеплитель не делается. Реальной пользы от нее нет, а рост стоимости 1м2 готовой конструкции весьма ощутимый.

Установка системы подогрева (теплый пол) меняет технологию и последовательность работ. В этом случае сначала по утрамбованной подушке заливают черновую бетонную подготовку и раскладывают слой гидроизоляции. Уложив утеплитель (ЭППС), к нему фиксируют трубы и делают выравнивающую стяжку из бетона. Армирующую сетку укладывают над трубами или греющим кабелем.

Попутно отметим, что полы по грунту можно делать не только в кирпичных, блочных, но и в деревянных домах. При грамотном подходе балластная засыпка не оказывает негативного воздействия на древесину.

Один из вариантов правильного сопряжения такой конструкции с рублеными стенами показан на схеме ниже.

Узел сопряжения с деревянной стеной

При низком УГВ бетонную плиту, лежащую на глине или на слое уплотненной гидроизолированной подсыпки, делают в подвальных помещениях. Это весьма распространенный вариант в коттеджном строительстве.

Преимущества и недостатки

Устройство основания таким способом имеет свои плюсы и минусы. Из положительных свойств можно отметить следующее:

1. Предотвратить теплопотери конструкции помогает широкий ассортимент утеплителей.
2. Температура грунта, расположенного под многослойной конструкцией пола, никогда не опускается ниже нулевой отметки.
3. Нагрузка распределяется на грунтовое основание – производить сложные расчеты нет необходимости.
4. Отсутствие сырости и плесени.
5. Получившийся черновой пол может быть облицован любым напольным материалом.
6. Отличные звукоизоляционные свойства.
7. Быстрый и равномерный нагрев помещения при установке внутри стяжки водяных или электрических теплоносителей.

Существуют и недостатки:

1. Демонтаж конструкции в целях проведения ремонта, особенно при повреждении труб теплого пола, является процессом трудоемким и материально затратным.
2. Нельзя устраивать такой пол при близком прохождении к поверхности земли грунтовых вод и рыхлой по составу почве.
3. Сооружение такой конструкции относится к разряду дорогостоящих и занимающих большое количество времени и сил.
4. Существенное понижение высоты комнаты.

Слои конструкции

Как самостоятельно рассчитать необходимое расстояние между лагами?

Когда вы производите монтаж пола на лаги, оперируйте правилом: чем толще доска для пола, тем шире укладка и дальше друг от друга расположены лаги.

К примеру, для доски, размер которой равен 5 см, можно сделать шаг (расстояние между лагами) в полтора метра.

Если же вы применяете тонкие доски, шаг можно делать маленький, чтобы не было прогиба доски. Самая часта длина шага между лагами – 50-70 см.

Также учитывайте, что вам потребуется дополнительное расстояние, чтобы было удобно укладывать утеплитель внутрь. Если размер основы не соответствует значениям в таблице, то он высчитывается в большую сторону .

Технологии строительства пола по грунту

Если в проекте в силу вышеуказанных причин отсутствует плита перекрытия, необходимая для фиксации облицовки пола первого этажа, возможны несколько вариантов обустройства подосновы. При этом заливка стяжки из бетона низкой прочности рекомендована во всех, без исключения случаях. На нее впоследствии будет опираться основная плита либо регулируемые лаги, необходимые при выборе паркета или половой доски.

Наливная стяжка

Схема бетонного плавающего пола по грунту

Максимальный ресурс конструкции обеспечивает наливная плавающая стяжка на ленточном фундаменте здания. Процесс выглядит следующим образом:

• заполнение котлована песком – периодическая засыпка с уплотнением каждых 10 – 20 см;
• черновая стяжка – армирование не обязательно, под бетон марки М100 (5-7 см слой, наполнитель фракции 5/10 мм) можно уложить пленочную гидроизоляцию;
• гидропароизоляция – мембрана, пленка либо рубероид в два слоя с запуском на монолитный ленточный фундамент на 15 – 20 см;
• утеплитель – предпочтительнее экструдированный пенополистирол, сохраняющий характеристики даже в воде;
• чистовая стяжка – армируется сеткой (ячейка 5 х 5 см, проволока 4 мм), заливается бетоном М 150 (фракция щебня 5/10 мм, песок речной либо мытый карьерный, без глины).

Также, в конструкции наливного пола можно легко устроить теплый пол, для этого надо в верхнюю стяжку уложить полиэтиленовые или металлопластиковые трубы для теплоносителя. Каждый контур теплого пола должен быть неразрывным, т.е. соединения труб в бетонной стяжке не допустимы.

Схема бетонного плавающего теплого пола по грунту

При уровне УГВ ниже 2 м, по опыту эксплуатации участка от 3-х лет, в конструкции пола по грунту допускается отсутствие нижней гидроизоляции, снижение толщины песчаной подушки до 15 – 20 см. При этом следует учесть максимальный уровень УГВ, согласно статистическим данным по региону. На стяжку могут укладываться любые облицовочные материалы.

Деревянные лаги

Бюджетным вариантом пола по грунту является конструкция регулируемого пола:

• на подушку из нерудного материала (послойное уплотнение по 20 см), укрытого гидроизоляцией, заливается бетонная стяжка;
• лаги выставляются на регулируемых опорах, верхняя часть которых срезается после монтажа;
• внутрь закладывается теплоизолятор (базальтовая вата или экструдированный пенополистирол);
• половая доска либо ламинат укладывается непосредственно на лаги, для облицовки паркетом необходим слой фанеры.

Опоры нельзя монтировать на грунт или нерудный материал. Однако стяжка из бетона без армирования обходится дешевле любых других технологий.

Сухая стяжка

Пол по грунту может изготавливаться по принципу сухой стяжки. На начальном этапе конструкция аналогична предыдущему случаю (подушка + черновая стяжка + гидроизоляция). После чего, последовательность действий меняется. Производитель Кнауф предлагает готовое решение сухой стяжки следующего типа:

• позиционирование маяков – специальные планки либо профиль от систем ГКЛ, зафиксированные шпаклевочным раствором;
• засыпка крошки керамзита – промежутки между маяками засыпаются этим материалом по слою гидроизоляции;
• укладка ГВЛ – специальные двухслойные плиты, крепящиеся друг к другу клеем и саморезами.

Схема сухого пола по грунту по технологии Knauf

Компания ЗИПС предлагает оригинальное решение сухой стяжки на ленточном фундаменте другого типа. Керамзитная крошка здесь заменена минватой, приклеенной к ГВЛ (так же двухслойный). После монтажа гипсоволоконных панелей поверх них укладывается 12 мм фанера, на которую так же удобно крепить любое напольное покрытие.

Данные технологии с успехом применяются, как для первого этажа, так и для любого следующего перекрытия в многоэтажном здании. В обоих случаях, кроме теплоизоляции обеспечивается звукоизоляция помещений.

Преимущества и недостатки

Устройство основания таким способом имеет свои плюсы и минусы. Из положительных свойств можно отметить следующее:

1. Предотвратить теплопотери конструкции помогает широкий ассортимент утеплителей.
2. Температура грунта, расположенного под многослойной конструкцией пола, никогда не опускается ниже нулевой отметки.
3. Нагрузка распределяется на грунтовое основание – производить сложные расчеты нет необходимости.
4. Отсутствие сырости и плесени.
5. Получившийся черновой пол может быть облицован любым напольным материалом.
6. Отличные звукоизоляционные свойства.
7. Быстрый и равномерный нагрев помещения при установке внутри стяжки водяных или электрических теплоносителей.

Существуют и недостатки:

1. Демонтаж конструкции в целях проведения ремонта, особенно при повреждении труб теплого пола, является процессом трудоемким и материально затратным.
2. Нельзя устраивать такой пол при близком прохождении к поверхности земли грунтовых вод и рыхлой по составу почве.
3. Сооружение такой конструкции относится к разряду дорогостоящих и занимающих большое количество времени и сил.
4. Существенное понижение высоты комнаты.

Слои конструкции

С этим читают

Что это такое: понятие, применение, устройство

Устройство полов по грунту на ленте представляет собой монолитную бетонную стяжку, которая помогает предотвратить утечки тепла и надежно служит продолжительный срок.Подобное решение актуально для грунта любого типа. Создаваемая бетонная или сухая стяжка никак не связана с фундаментом, потому не испытывает нагрузок от несущих стен или кровли.

Полы по грунту станут отличным решением для современного энергосберегающего дома, который комплектуется «теплым полом».

Демпферный слой, для которого используется утеплитель плитного типа, монтируют, чтобы стяжка пола никак не соприкасалась с лентой основания, что обеспечивает дополнительную прочность конструкции пола.

https://youtube.com/watch?v=3WyasM7XRUc

https://youtube.com/watch?v=xNKy_C56UlU
