Размеры и виды профилей под гипсокартон

Какие и когда использовать профили для гипсокартона (ГКЛ)

Стальные могут быть обычные или с защитным слоем — оцинкованные. Обычные — из черной стали — имеют более низкую стоимость, подходят для помещений с нормальными условиями эксплуатации. С их помощью делают подвесной потолок, стены и перегородки, арки в жилых комнатах, коридорах. В помещениях с повышенной влажностью — ванных, кухнях и т. д — лучше использовать оцинкованную сталь или аллюминий.

Стоит ли искать длинные профиля? Большого смысла в этом нет. Разве что сборка каркаса немного ускорится. Профиля под ГКЛ отлично сращиваются, прочность конструкции при этом не страдает.

Только при сборке каркаса надо делать так, чтобы места соединений на соседних стойках не находились на одном уровне. Обычно стыки делают попеременно вверху, затем внизу.Знать какого типа и вида бывают профили для гипсокартона, их размеры недостаточно. Надо рассчитать количество каждого вида.

Считать будет проще, если нарисуете план каркаса на листочке бумаги, подпишите наименования профилей, проставите размеры. Это займет не так много времени, но поможет точнее определиться с количеством. Профиль для гипсокартона любого вида изготавливают из стали и алюминия. Чаще встречаются стальные (обычные или оцинкованные), так как алюминиевые, хоть и имеют отличные характеристики, стоят уж очень дорого. При устройстве любой конструкции из гипсокартона необходимо основание — каркас, на который и крепятся листы ГКЛ.

Этот каркас по технологии собирают из специальных изделий — профилей. О том, каким может быть профиль для гипсокартона, его виды и размеры, область применения — в этой статье. Известная корпорация Knauf по производству гипсокартона и комплектующих к нему предлагает застройщикам свою продукцию. Ее изделия считаются усиленными, так как выполнены только из оцинкованного металла.

Стоят они, конечно, дороже, но в этом случае высокое качество каркаса вам гарантировано.При наличии соответствующего материала, инструмента и обладая достаточной информацией, даже не специалист может самостоятельно собрать каркас и установить гипсокартон. Потолочные — применяются для изготовления горизонтальных частей каркасов потолка.

На каждой торцевой полке по 3 ребра жесткости. Монтируются на подвесы п-образного типа и входят в пазы UD, к которым фиксируются, после выравнивая при помощи нитей-подвесов.

• Направляющие или стартовые;
• Потолочные стоечные;
• Стоечные настенные/перегородочные;
• Усиленные;
• Арочные;
• Маячковые;
• Угловые — защитные и штукатурные;
• Направляющие.

Отличия стенового и потолочного гипсокартона

Размеры стенового гипсокартона в виде листов могут быть разными, однако, все они считаются стандартными. Длина стенового ГКЛ варьирует от 2000 до 4000 мм. Минимальная ширина составляет 625 мм, а максимальная — 1200 мм. Стандартная толщина гипсокартона, который применяется для обшивки стен, составляет 12,5 мм.

Обратите внимание! Для отделки стен чаще всего применяют листы, габариты которых составляют 2500х1200х12,5 мм. В случае если необходимо обшить стены в квартире или доме с высокими потолками, то тогда рекомендуется использовать листы с наибольшей длиной (4 м). Таким образом, можно сделать вывод, что габариты ГКЛ подбираются в зависимости от конкретной ситуации

Таким образом, можно сделать вывод, что габариты ГКЛ подбираются в зависимости от конкретной ситуации

В случае если необходимо обшить стены в квартире или доме с высокими потолками, то тогда рекомендуется использовать листы с наибольшей длиной (4 м). Таким образом, можно сделать вывод, что габариты ГКЛ подбираются в зависимости от конкретной ситуации.

Для стен можно использовать гипсокартон большей толщины, но для потолка обычно используются листы 9,5 мм для того, чтобы уменьшить вес потолочной конструкции

Гипсокартон, который применяется для монтажа на потолок, сам по себе должен быть более лёгким, чтобы максимально упростить процесс установки. Для обшивки потолков используют ГКЛ толщиной 8 или 9,5 мм. Минимальная толщина позволяет обеспечить уменьшение массы подвесного потолка, что в свою очередь, позволяет снизить финансовые затраты при приобретении профилей для крепления гипсокартона.

Цена потолка из гипсокартона значительно ниже, чем в случае монтажа стенового материала. В случае необходимости можно воспользоваться услугами профессионалов, которые в среднем берут около 250 руб. за установку 1 квадратного метра потолочного гипсокартона. Цена за м2 монтажа гипсокартона на стену и потолок также зависит от сложности работ.

Обзор стоимости монтажа ГКЛ:

Монтаж гипсокартона на стену. Цена за м²	Установка потолочного ГКЛ, м²	Монтаж перегородок из гипсокартона. Цена за м2
260–380 р	250–270 р	480–660 р

Цена за м2 монтажа перегородок из гипсокартона рассчитывается в зависимости от количества слоёв гипсокартона (1 или 2), как и в остальных случаях. Таким образом, можно сделать вывод, что цены за кв. м. монтажа гипсокартона отличаются в зависимости от места установки, сложности работ (в том числе создания фигурных элементов), количества слоёв гипсового материала и т. д.

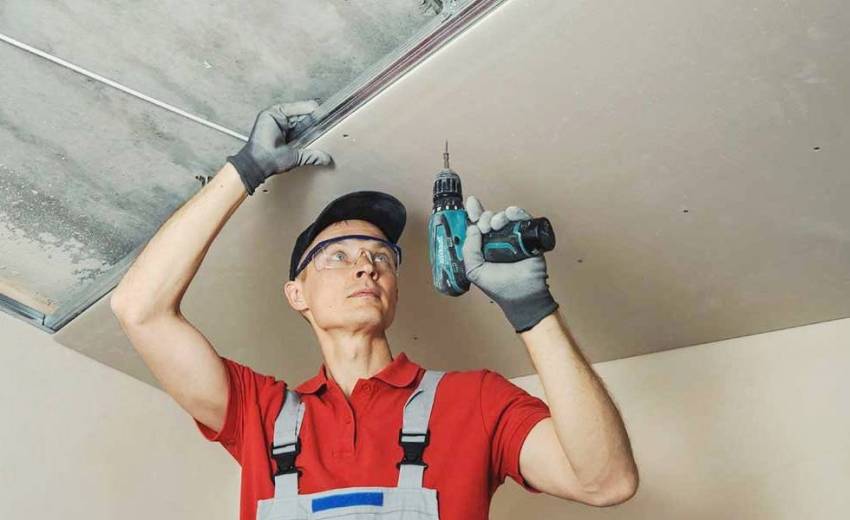

Монтаж потолочного гипсокартона осуществляется с помощью саморезов и шуруповерта

Для того чтобы ответить на распространённый вопрос: сколько весят листы гипсокартона, необходимо ознакомиться с данными, которые представлены ниже. В таблице ниже указывается зависимость веса ГКЛ от их габаритов.

Зависимость веса ГКЛ от габаритов:

Габариты ГКЛ, мм	Толщина ГКЛ, мм	Вес, кг	Средняя стоимость, руб.
2000х1200	9,5	18	230
12,5	24	150
2500х1200	9,5	22,5	195
12,5	29	210
3000х1200	9,5	35	435
12,5	27	400

Обратите внимание! Вес гипсокартонного листа 12,5 мм указан не просто так. Такие листы пользуются наибольшим спросом среди покупателей

Профиль для гипсокартона

При большинстве случаев использования гипсокартона, его закрепляют на специальную каркасную конструкцию. В свою очередь каркасная конструкция состоит из профилей, которые подходят к гипсокартону.

Профили изготовляют из узкого стального листа, которые прокатывают (холодный прокат) через формы и оцинковывают.

Оцинковывание – это придание дополнительной защиты, увеличивается защита от коррозии и негативным воздействиям внешней среды, хотя и обычная не цинкованная лента обладает хорошим уровнем прочности, имеет малый вес и легкую установку.

Изготовляют профили разные по длине: 300 см, 350 см и 400 см.

Виды профиля для гипсокартона

Конечно, существует великая масса моделей, подходящих под определенное назначение или систему каркаса. Но стоит их систематизировать.

Прежде всего, профили разделяются на 2 многочисленные группы:

Основные профили – они рассчитаны на большой вес и это своего рода основа для листов гипсокартона.

• С — образные края с загибом.
• Иметь ребра жесткости.
• Иметь продольные гофры.

Направляющие профили применяют как горизонтальные направляющие, в которые будут вставляться вертикальные профили. Деталь этого вида применяют как рамку для закрепления гипсокартонных листов.

Помимо этого профили разделяются по своему применению:

Профиль для гипсокартона размеры

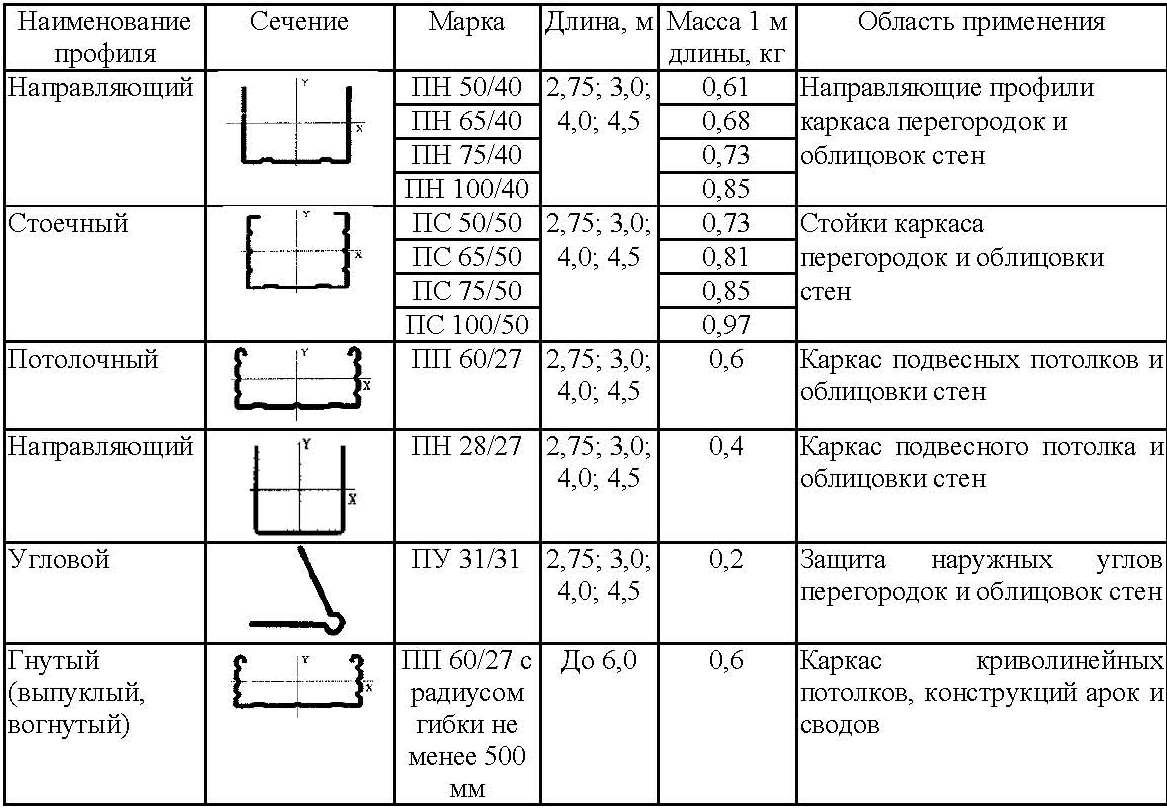

Размеры профилей напрямую зависят от группы:

1. Потолочные направляющие – размер 28 на 27 мм.
2. Потолочные основные – 60 на 27 мм.
3. Стоечные для стен – 50 на 50 мм, 65 на 50 мм, 75 на 50 мм,100 на 50 мм.
4. Направляющие для стен – 50 на 40 мм, 65 на 40 мм, 75 на 40 мм, 100 на 40 мм.

Монтаж гипсокартонных перегородок

Материалы, которые понадобятся:

1. Обшивка;
2. Металлический профили СW и UW (ширина может быть от 50 до 100 мм)
3. Минеральная вата в качестве изолятора.

Используя трассирующий шнур, делают линию нашей будущей перегородки по полу, делают отметки на месте дверного проема. После этого, используя отвес и тот же шнурок, постепенно намечают линию на стенах и потолке.

На нижнюю часть направляющих UW прикрепляют шумоизоляционную ленту. Потом прикрепляют их по центру нашей линии (к потолку и полу). На нижней части сделайте разрыв направляющей там, где будет проход.

Установка выполняется дюбелями из пластмассы с шурупами 6 на 40 (или можно использовать 8 на 60 миллиметров). Расстояние между ними должно составлять 1 метр (не больше), но на отрезке профиля нужно закрутить минимум 3 шурупа.

Берется профиль СW и сначала вставляется в напольную, затем в потолочную направляющую. Верхняя часть металла должна влезать в горизонтальную планку не меньше чем на 2 см (на потолке).

Но учтите, что расстояние между вертикальными профилями должно равняться 60 см. Открытая часть профиля при этом находится по направлению установки.

Возьмите лист шириной 1.2 метра, крепить его нужно с помощью саморезов по металлу (длина 2.5 см) и расстоянием между саморезами – 25 сантиметров.

Если хотите обшивать гипсокартоном в два слоя, то расстояние между ними должно составлять 75 см (на внутреннем слое). Закреплять второй слой нужно по центру первого (боковая часть второго находится по центру первого) саморезами 3.5 см длиной и расстоянием между ними – 25 см.

После того как мы полностью обшили гипсокартоном 1 сторону (кроме дверного проема) внутрь сначала устанавливают проводку, после этого устанавливают минеральную вату нужно вам толщины (например, можно взять 5 см) Но учтите что б изоляция «болталась» внутри, а нужно чтоб она полностью заполнила всю пустоту.

Вертикальные стыки смещаются вбок на 60 см от первой стороны. Значит, у нас первый лист будет вполовину меньше (60 см), а затем уже идет полный лист. Если у вас двухслойная обшивка – то второй слой должен быть стандартной ширины (1.2 метра).

Со стороны это очень напоминает кирпичи, когда мы вначале ложем половину кирпича, а затем идет целый кирпич.

Вот так за относительно недолгое время можно разделить одну большую комнату на две поменьше, но не стоит оставлять белые стены у себя в комнате, вы можете их украсить добавить красок и ярких цветов.

При этом при установке межкомнатной перегородки нет никаких сложных моментов, и каждый может справиться и добавить уюта в свой дом.

Профили для обшивки потолков и стен

Рассматривая виды и характеристики гипсокартона, нужно подробнее остановиться на конструктивных элементах, без которых невозможен его монтаж.

При создании стеновых и потолочных конструкций применяют два вида оцинкованных стальных профилей – UD и CD. Построить криволинейную поверхность вам не удастся без арочного профиля. Все перечисленные профильные элементы имеют стандартные размеры поперечного сечения. Отличия между ними заключаются только в длине и толщине используемого металла.

UD – направляющий профиль для гипсокартона. Он предназначен для создания монтажной плоскости и ставится по контуру будущего подвесного потолка или стеновой обшивки. В него вкладывается несущий профиль CD. Он образует каркас обрешетки, к которой крепят гипсокартон.

Ширина профиля UD равна 28мм, а высота – 27 мм. Длина представлена в двух вариантах: 3 и 4 метра. Толщина стенки зависит от изготовителя и может составлять от 0,4 до 0,6 мм.

Решая вопрос, какой профиль нужен для гипсокартона, в первую очередь обращайте внимание на толщину металла. Элементы из тонкой стали (0,4 мм) можно использовать лишь для обшивки стен

Толстый металл (0,5-0,6 мм) будет надежно держать подвесную потолочную систему.

CD – несущий плоскостной профиль. Он применяется для формирования каркаса и принимает на себя основную часть нагрузки. Данный элемент конструкции отвечает за пространственную жесткость каркаса и служит основой для крепления гипсокартона.

Ширина CD профиля – 60 мм, высота 27 мм. Стандартная длина предлагается производителями в двух типоразмерах: 3000 и 4000 мм.

Всем хорош плоскостной профиль, кроме одного момента: из него нельзя создать основу для обшивки арочного проема или криволинейной поверхности. Эту проблему изготовители решили очень просто: взяли стандартный несущий профиль CD и сделали в нем фигурные надрезы и отверстия. Так получился арочный профиль, размеры которого полностью совпадают с шириной и высотой несущего.

Монтажные размеры профиля для гипсокартона арочного: ширина 62 мм, высота 27 мм при длине 3 или 4 метра. Гнуть этот профиль можно не только внутрь, но и наружу. Радиус изгиба при этом не должен быть меньше 50 см.

Некоторые компании, например Кнауф, предлагают готовый гнутый выпуклый или вогнутый арочный профиль, предназначенный для купольных конструкций и криволинейных потолков. Это обычный профиль CD, отформованный на заводском оборудовании.

Виды профилей

Направляющий

Как основу для установки конструкции подвесного потока используют профиль потолочный направляющий (ПНП или UD). Его крепят по периметру потолка вдоль стен, после чего в него вставляется ПП. Подходит для создания многоуровневых подвесных потолков. Подходит и для облицовки стен, тогда UD крепят к полу и потолку.

Размер UD считается стандартным 28х27мм, он является самым популярным размером направляющих потолочных профилей. Для быстрого крепления к несущему основанию, в стенке профиля сделаны отверстия.

Профиль направляющий “UD” 28/27 (20/17)Сталь оцинкованная толщиной 0,5-0,55 мм	UD 28/27 А=28 mm; B=27 mmUD 20/17 мини А=20 mm; B=17 mm	Вес	Шт. в пачке	П/м в пачке
0,2840 0,2020	28	84

Направляющий профиль (ПН или UW) – стартовый профиль, служит основой для последующего крепления конструкции с гипсокартоном. Его форма в сечении тоже состоит из трех граней. Может быть как стальной, так и алюминиевый ПН. Устанавливается вдоль пола и потолка. Вместе со стоечным профилем CW, соответствующим ему по типоразмеру, создают прочную крепкую конструкцию, подходящую и для перегородок.

Размеры направляющих профилей UW: 50х40мм, 65х40мм, 75х40мм, 100х40мм. Здесь стандартный размер полки равен 40мм. Ширина направляющего профиля выбирается соразмерно ширине выбранного стоечного профиля CW. ПН производят с готовыми отверстиями для крепления дюбелей.

Профиль стоечный “UW” 50/30, 75/30, 100/30 (46/37, 69/37, 94/37) (50/40, 75/40, 100/40)Сталь оцинкованная толщиной 0,5-0,55 мм		Вес	Шт. в пачке	П/м в пачке
UW 50/30 (UW 50/40)*А=50 mm; B=30 mm (B=40 mm)*	0,3790	16	48
UW 75/30 (UW 75/40)*А=75 mm; B=30 mm (B=40 mm)*	0,4710	12	36
UW 100/30 (UW 100/40)*А=100 mm; B=30mm (B=40mm)*	0,5600	8	24
UW 46/30	0,4500
UW 69/30	0,5530
UW 94/30	0,6600

Потолочный

Для создания конструкций подвесных потолков предназначен потолочный профиль (ПП или CD). Крепится к UD. Подходит и для каркаса при облицовке стен. ПП является самым ходовым профилем, алюминиевый профиль, состоящий из трех граней: двух боковых стоек и стенки между ними. Удобен тем, что монтаж осуществляется довольно просто и быстро. Гипсокартонный лист к потолочному профилю крепится с помощью саморезов. В каждой стенке профиля есть по три канавки для центровки шурупа. К несущему основанию конструкцию крепят на подвесы.

Размеры профилей для подвесных потолочных конструкций фиксированы. Профиль ПП изготавливают размером 60х27мм. К широкой стенке 60мм крепят гипсокартонный лист. Подвесы крепят к боковым полкам, размер которых 27мм.

Профиль потолочный “CD” 60/27 (48/17)Сталь оцинкованная толщиной 0,5-0,55 мм	CD 60/27 А=60 mm; B=27 mmCD 48/17 мини А=48 mm; B=17 mm	Вес	Шт. в пачке	П/м в пачке
0,4320 0,3190	16	48

Стоечный

Профиль стоечный (ПС или CW), также формой «С» из трех граней, используют для создания каркасов стен и облицовки стен. Профиль стоечный можно использовать и для создания перегородок. Закрепляется к направляющему профилю. Его крепление к UW производится с помощью шурупов, или методом просечки с отгибом.

Размеры стоечных профилей CW могут быть: 50х50мм, 65х50мм, 75х50мм, 100х50мм. Размер боковых полок профиля CW стандартный, 50мм. Это оптимальный размер, облегчающий установку шурупов при креплении гипсокартона. А ширина углубленной стенки варьируется.

Профиль стоечный “CW” 50/50, 75/50, 100/50 (46/37, 69/37, 94/37)Сталь оцинкованная толщиной 0,5-0,55 мм	CW 50/50 А=50 mm; B=50 mm B1=48 ммCW 75/50 А=75 mm; B=50 mm B1=48 ммCW 100/50 А=100 mm; B=50 mm B1=48 ммCW 46/37CW 69/37CW 94/37	Bec	Шт. в пачке	П/м в пачке
0,5570 0,6450 0,7340 0,5370 0,6470 0,7560	16 12 8	48 36 24

Угловой

Есть специальные виды профилей для выравнивания стен и углов. Угловой профиль (УП) используют для выравнивания углов, и в качестве защиты наружных углов.

Угловые профили выпускают следующих размеров: 25х25мм, 31х31мм и 35х35мм.

Уголок перфорированный “РА”Сталь оцинкованная толщиной 0,55 мм		Вес	Шт. в пачке	П/м в пачке
	0,1840	25	75

Маячковый

Маячковый профиль (ПМ) предназначен для выравнивания неровностей стен. Удобен при оштукатуривании стен.

Размеры для маячковых профилей: 6х22мм, 10х23мм, 6х60мм. Подбираются в зависимости от кривизны стен.

Профиль маячковый “ВА”Сталь оцинкованная толщиной 0,55 мм		Вес	Шт. в пачке	П/м в пачке
А=6 mm А=10 mm	0,1080 0,1420	25 25	75 75

Перегородочные профили для гипсокартона

Профили для выполнения конструкций перегородок маркируются Кнауф, как UW, остальные производители обозначают их литерами ПН. Линейка размеров у профиля этого вида наиболее обширная, что продиктовано разнообразием требований к размерности перегородки. Длина профиля в этом случае особенной роли не играет, поэтому производитель четко не фиксирует длину и может выпускать рейки длиной от двух до четырех метров.

При необходимости можно подобрать и разную высоту полки — от 3,5 до 4 см, а ширина может быть самой разной — от 4 до 15 см в зависимости от размеров перегородки и нагрузки на нее. Стойки для перегородок могут маркироваться, как ПС или CW, по стандарту Кнауф. Особенностью таких профилей стала обязательная насечка для упрощения крепления и прокладки коммуникаций. Также в некоторых стойках для перегородок может быть дополнительное ребро жесткости.

Монтаж стоечных профилей

Последовательность монтажа на стену будет следующей:

• Стойки устанавливаются с шагом по размерам листов. На стене отмеряется расстояние по ширине листа и делается метка. Здесь будет проходить осевая линия вертикальной стойки, которая станет местом стыка ГКЛ. Такие метки делаются до конца стены, затем отмечаются центральные точки полученных отрезков. Здесь также будут крепиться стойки, приходящиеся на цент листа. С помощью отвеса проводятся вертикальные линии.
• На полученных линиях через каждые 60 см ставятся метки и в этих местах сверлятся отверстия, после чего в них вставляются дюбели и крепятся подвесы.
• Несущий металлопрофиль устанавливается в направляющие. Все профили выставляются по горизонтально натянутой леске, а заем фиксируются с помощью подвесов, концы которых загибаются и крепятся саморезами. К направляющим стойки крепятся саморезами «клопами» или просекателем.

Для повышения прочности конструкции к стойкам крепятся горизонтальные перемычки из того же типа металлопрофиля. Сколько их устанавливать, зависит от требуемой прочности каркаса. Они должны также приходиться на места стыков листов.

Листы вместе со своими половинками располагаются в шахматном порядке. Горизонтальные швы соседних листов не должны совпадать.

Производство профилей для ГКЛ

Гипсокартонные планки делают из металлического листового проката, собранного в рулоны:

1. Наиболее распространен стальной материал. Производится в двух вариантах. Листы из черного металла дешевы, профили из них пригодны для установки в сухих помещениях. Во втором случае сталь принято оцинковывать – наносить антикоррозийное покрытие. Это оптимальный вариант для монтажа во влажных помещениях: в туалете, санузле, крытом бассейне, ванной, на кухне, неотапливаемом гараже и пр.
2. Листы из алюминия имеют улучшенные характеристики по сравнению со стальными аналогами. Они легче, не подвержены коррозии. Прочность их не намного меньше стальных аналогов. Единственный недостаток металлопрофиля для гипсокартона из алюминия – дороговизна. Зато такие алюминиевые планки универсальны, их можно ставить как в сухих, так и во влажных помещениях.

Соединитель двухуровневый

Металлический профиль для гипсокартона проходит два основных этапа производства:

1. Рулоны заправляются в режущий станок. Гильотина делит лист на полосы – заготовки для планок. Они собираются оператором в пачки и отвозятся на склад.
2. Полосы заправляются в прокатный профилегибочный станок. В то время пока валики перемещают заготовки по стану, гильотина режет их поперек. Затем гибочный узел машины придает металлу заданную форму.

Советы, как выбрать профиль и комплектующие для гипсокартона.

1. Внимательно осмотрите профиль перед покупкой. Если вы заметите ржавчину, то следует отказаться покупать такой материал. Если коррозия уже началась, остановить её невозможно!
2. Проверяйте толщину с помощью штангенциркуля. Если она окажется недостаточной, то при работе, саморезы будут прокручиваться.
3. Не берите профиль с заусенцами. В процессе работы израните свои руки.
4. Посмотрите внимательней на изделие с торца. Если его неправильно хранили в магазине, то оно может быть изогнуто. С таким профилем вы уже не сможете создать идеально ровную поверхность конструкции.
5. Имейте в виду, что в профиль, где слабая насечка, с трудом будут вкручиваться саморезы.
6. Опытные строители советуют перепроверить, соответствуют ли размеры, заявленным в инструкции и в реальности. Некоторые производители обманывают покупателей, особенно по поводу длинны, она может быть меньше чем положено, сантиметра на 2.
7. Следует проверять и качество крепежной фурнитуры. Очень часто попадаются саморезы со сломанным кончиком или с забитыми металлом насечками для отвертки.
8. Хорошо осматривайте пластмассовые пробки дюбилей, чтобы не было никаких наплывов, иначе их будет трудно вогнать в отверстие, а порой и вообще невозможно.
9. Отдавайте предпочтение, все-таки, профилю с точечной перфорацией вдоль планки – он более жесткий и устойчивый к нагрузкам. Такая структура препятствует скольжению саморезов, и даёт возможность вкручивать их под любым углом.
10. Доверьтесь уже проверенным, изготавливающим фирмам, таким как Knauf и Gyprok. Но есть и наши, отечественные производители, которые выпускают профиль для гипсокартона не хуже.
11. Некоторые хитрые продавцы, пытаются скрыть дефекты, окрашивая профиль и добавляя ему блеска. Присматривайтесь внимательнее к таким вариантам, может быть и вовсе нельзя их покупать.
12. Изделие не должно быть хлипким и гнуться при слабом нажатии.

И последний совет в заключение статьи. Не экономьте на качественных профилях и комплектующих к ним. Как гласит известная поговорка: «Скупой платит дважды». Если вы приобретёте некачественный или повреждённый профиль, то в итоге, рано или поздно, придётся переделывать всю работу. Где-то лист встанет «бугром», где-то станут видны стыки, а где-то конструкция прогнётся во внутрь. Поэтому выбирайте материал внимательно, придирчивость тут не будет лишней. Удачи и легких работ!

Крепежные элементы

Для фиксации профиля используются дюбели либо саморезы. Их забивают или закручивают в местах пересечения соседних элементов. В качестве крепежных элементов могут выступать:

подвесы, используемые при монтаже потолков. При необходимости их всегда можно согнуть, чтобы получить пластину нужного размера;

Функциональный элемент

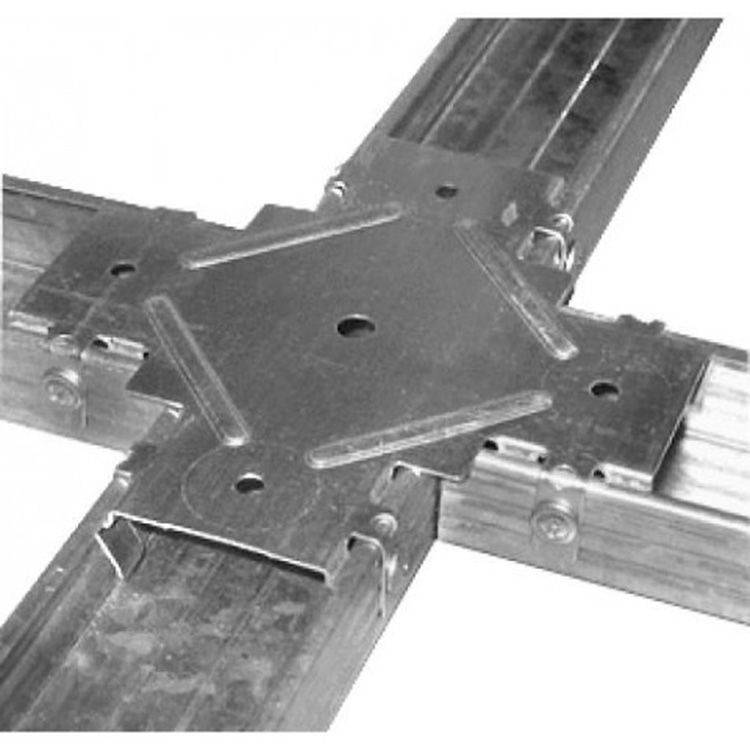

крабы, имеющие характерную крестообразную конфигурацию. С их помощью можно обеспечить жесткое соединение пересекающихся планок;

Сформировать надежное соединение несложно

• двухуровневые кронштейны, актуальные при устройстве многоуровневого потолка;
• угловые скобы, устанавливаемые на торцах элементов конструкции.

Рассчитываем количество профилей для гипсокартона

Перед покупкой планок нужно подсчитать, сколько их понадобится. Для этого можно зайти на тематический форум, посмотреть фото, видео в конце статьи, для того чтобы узнать, как составляется чертеж каркаса.

Виды изделий

На нем обязательно указываются все используемые планки для гипсокартона, их габариты и вид.

Расчет количества направляющих для одной стены

Этапы вычислений для перегородки:

1. В первую очередь считается направляющий профиль для гипсокартона. Он устанавливается по периметру перегородки. Поэтому тут применяется формула: П = (Д + В) * 2, где Д является протяженностью конструкции, В – высотой. Например, размеры стены равны 5х3 м. Тогда метраж ПН составляет: (5 + 3) * 2 = 16 м.
2. Иногда в стене, перегородке из гипсокартона есть ниша, окно либо дверной проем. В этом случае производятся вычисления их периметра по приведенной формуле, и все результаты суммируются.
3. Далее находится количество стоек под гипсокартон. Обычно они выставляются через каждые 60 см стены. Ее протяженность разделяется на эту цифру. Для приведенного примера это: 500 : 60 = 8,33 ≈ 9 стоек. После этого определяется метраж материала. Число планок перемножается с высотой помещения: 9 * 3 = 27 м профиля.
4. Затем вычисляется количество горизонтальных распорок. Они устанавливаются через каждые 0,6 м. Поэтому высота перегородки в сантиметрах разделяется на величину шага: 300 : 60 = 5 штук ПС. Метраж перемычек находится при перемножении этой цифры с длиной стены: 5 * 5 = 25 м.

Монтаж конструкции каркаса

Подобные вычисления используются для всех проемов, в которых будут установлены перегородки. Либо для стен, которые по проекту облицовываются гипсокартоном. Результаты суммируются, так находится общий метраж направляющих и стоечных элементов, нужных для квартиры или дома.

Подсчет потолочного профиля для подвесного потолка – ПП и ППН

Стадии подсчета потолочных планок:

1. Метраж ППН равняется периметру перекрытия. Например, подвесной потолок монтируется в помещении размерами 4х3 м. В этом случае будет необходимо: (4 + 3) * 2 = 14 м планок.
2. ПП устанавливаются вдоль потолка, через каждые 0,6 м. Для определения их числа протяженность короткой стены разделяется на данную цифру. Для приведенного примера это: 3 : 0,6 = 5 ПП. Для определения метража это число перемножается с протяженностью длинной стенки: 5 * 4 = 20 м.
3. На заключительной стадии вычисляется метраж перемычек из ПП. Этот нижний профиль для гипсокартона монтируется поперек продольных планок: 4 : 0,6 = 6,6 ≈ 7 штук. Их метраж: 3 * 7 = 21 м.

Чертеж для монтажа

Итог: для монтажа потолка из ГКЛ на перекрытии размерами 4х3 м нужно (20 + 21) = 41 м ПП-профиля и 14 м ППН-планок.
