Рабочее давление в системе отопления — проверка нормы, отчего возникают перепады и как с ними бороться

Регулировка напора в отоплении

Установка профессионального устройства над контролем напора жидкости в трубах, подразумевает его дальнейшее обслуживание и регулировку.

Циферблат манометра насчитывает несколько измерительных зон:

• белая – говорит о падении натиска воды;
• зеленая, о том, что напор нормальный;
• красная – увеличенное количество атмосфер.

Путь тепла.

При низкой подаче горячего носителя нужно открыть вентиль, и после уравновешивания – закрыть. Если напор увеличен, открывается сбросной клапан. Под него нужно подставить пустую емкость для сброса воды. Однако приведенные меры не являются полными при частых перепадах, последние необходимо искать в конструкции самого отопительного контура.

Алгоритм освидетельствования схемы центрального отопления высотного дома следующий:

• перед началом сезона проверяется магистраль холодной водой на герметичность;
• если в течение 30 мин. натиск упал на 0,06 mPa, или ближайшие два часа – 0,02, следует искать порыв контура;
• при отсутствии нарушений в работе схема заполняется горячим ресурсом, создавая максимальное статическое давление в центральном отоплении.

Для проверки пластиковой разводки напор увеличивают в полтора раза выше рабочего и выдерживают 30 мин., после чего уменьшают вдвое. Если в ближайшие 90 минут показатели не изменились, значит, схема находится в исправном состоянии.

Почему могут возникать перепады давления?

Как уже было сказано ранее, в многоэтажных домах рабочее давление может зависеть от количества этажей, а также от целого ряда других факторов.

Отклоняться от установленных норм показатели давления могут по следующим причинам:

Существует немало причин, которые могут негативно влиять на стабильность давления в общедомовой системе и его соответствие установленным нормативам

• Самой распространенной предпосылкой для снижения давления в старых домах является зарастание внутренних поверхностей труб и радиаторов известковыми отложениями и мусором.
• Давление может резко упасть при отсутствии электроэнергии в котельной, где установлены циркуляционные насосы. Не исключается и выход таких насосов из строя. И вообще — устаревшее, давно не меняющееся оборудование в котельных может привести к снижению КПД всей системы.
• Причиной часто становится появление утечки теплоносителя, то есть разгерметизация системы.
• Имеет значение и нормальная температура в помещении, где оборудован элеваторный узел, от которого идет «раздача» теплоносителя на стояки. При отрицательных температурах узел может отреагировать повышением давления в системе.
• Порой причина кроется в непродуманных действиях хозяев квартир. Это может быть самовольная замена труб с завышенным или, наоборот, зауженным диаметром, установка кранов на байпасах, монтаж дополнительных секций вратарей отопления или установка теплообменных приборов завышенной тепловой мощности, вывод радиаторов в лоджии или же на балкон.
• Врагом» нормальной работы системы всегда бывают воздушные пробки в радиаторах отопления, если хозяева не следят за своевременной проверкой и выпуском воздуха.
• Низкое качество теплоносителя центральной отопительной системы также может привести к нестабильности давления.
• Перепады всегда отмечаются при подготовительных работах перед отопительным сезоном, когда идет опрессовка системы. Аналогично — и после проведения ремонтных или модернизационных работ по замене радиаторов или участков трубопровода, при испытательных нагрузках, когда давление повышается в 0,5÷1,5 раза. Эти мероприятия производятся до начала отопительного сезона для заблаговременного выявления уязвимых участков системы, чтобы они не проявились позднее, в холодное время года. Вот тогда это станет настоящей проблемой, так как, проводя ремонт, приходится полностью отключать от отопления один или даже несколько домов.
• Гидроудары — кратковременное резкое повышение давления, которое невозможно предусмотреть. Поэтому, приобретая новые радиаторы, нужно изучить их характеристики, так как они должны иметь запас прочности. Так, если при опрессовке системы, давление поднимается до 10 атмосфер (бар), то нужно выбирать радиаторы, рассчитанные на 13÷15 атмосфер.

Контроль за давлением и температурой осуществляют общедомовой контрольно-измерительные приборы, стоящие в теплопункте (на элеваторном узле). При желании самостоятельно контролировать состояние своего участка системы отопления, эти приборы могут быть установлены и в квартире.  Их обычно ставят на входе теплоносителя в радиатор.

В чем измеряется давление в трубах?

Этот показатель измеряется в паскалях и в атмосферах. Наиболее часто используется вторая шкала. Для обогрева объектов различного предназначения и высоты применяются индивидуальные подходы.

Так, нормой считается:

• автономный котел — 1,5-2 атмосферы;
• дома 3-5 этажей — 2-4 атмосферы;
• девятиэтажные здания — 5-7 атмосфер;
• высотные строения — 10 атмосфер;
• подземные подающие магистрали — 12 атмосфер.

Регулировка давления проводится с помощью автоматических и ручных клапанов, расширительных баков, регуляторов и предохранительных мембран. Контроль состояния отопительной системы осуществляется манометрами, установленными на трубах с определенным интервалом.

Причины низкого давления

Неисправный цркуляционный насос может быть причиной низкого давления

Напор зависит от конструктивных особенностей отопления. В коммуникациях с естественной циркуляцией и негерметичными расширительными бачками давление зависит только от высоты водяного столба. Причиной падения может стать низкий уровень воды.

В негерметичных системах вода испаряется с поверхности накопителя или может вытекать сквозь негерметичные соединения. По мере снижения показателя воду доливают до необходимого уровня. Вода испаряется постепенно, поэтому если давление упало резко, нужно искать утечку.

В замкнутых системах с герметичными расширительными бачками причин больше:

• недостаточно воды/антифриза;
• нет давления в воздушной полости расширительного бачка или происходит утечка воздуха через золотник подкачки;
• разрыв мембраны;
• постепенное уменьшение внутреннего сечения труб по мере накопления отложений ржавчины, извести, грязи;
• неисправность циркуляционного насоса;
• воздушные пробки в магистралях и радиаторах.

Завоздушивание радиаторов приводит к падению давления

Достоверно выявить проблему можно только при комплексном подходе и анализе обстоятельств, при которых понизилась характеристика.

В многоэтажных домах снижение показателя происходит при отключении циркуляционных насосов или завоздушивании радиаторов или труб. Для устранения последней неисправности на радиаторах обязательно устанавливают краны Маевского или автоматические стравливатели.

В случае закипания или перегрева воды в системе из неё может выделяться кислород. Газ легко подвергается сжатию, поэтому давление может упасть.

Повышенное выделение воздуха наблюдается при установке новых алюминиевых радиаторов. При первом нагревании происходит резкое выделение воздуха из теплоносителя, вследствие чего показатель снижается.

Решение проблемы высокого давления в отопительной системе

Нельзя оставлять эту проблему без внимания, потому что она может быть связана с серьезными неисправностями оборудования или течью. Кроме этого, заниженные показатели на манометре со временем сами приводят к выходу из строя различных агрегатов системы или ее разгерметизации.

Поиск места утечки и ремонт

В открытой разводке отопительной магистрали выявить место течи несложно

Нужно проверить герметичность всех соединений и обратить внимание на образование лужиц под трубопроводом или отопительными приборами. Иногда небольшое количество воды испаряется, но на полу все равно остается след в виде солевых отложений

Намного сложнее обнаружить подтекание при скрытой разводке

Для этого придется пригласить специалистов, у которых есть специальное оборудование для выявления скрытой течи. Для проверки контура из него нужно полностью слить теплоноситель, перекрыть радиаторы и котел, а затем подать воздух под давлением. В местах с разгерметизацией будет слышен характерный свист

Намного сложнее обнаружить подтекание при скрытой разводке. Для этого придется пригласить специалистов, у которых есть специальное оборудование для выявления скрытой течи. Для проверки контура из него нужно полностью слить теплоноситель, перекрыть радиаторы и котел, а затем подать воздух под давлением. В местах с разгерметизацией будет слышен характерный свист.

После определения поврежденного участка выполняют ремонт в такой последовательности:

• вырезают проблемный кусок трубы и заменяют новым отрезком;
• ослабленные соединения подтягиваются;
• при необходимости крепления подматывают уплотнительной лентой;
• заменяют поврежденный узел новым элементом.

Проверка исправности котла

Если течь не выявлена, то обязательно проверяют работу котельного оборудования. Лучше доверить эту работу специалистам.

В случае выявления поломки проводят ремонт:

1. Если причины высоких показателей на манометре связаны с поломкой подпиточного крана, то, скорее всего, причина в износе или загрубении уплотнителя. Эту деталь нужно просто заменить.
2. Если подтекает теплообменник, то котел нужно полностью демонтировать и провести тестирование воздухом. Если выявлено место утечки, то теплообменник заменяют новой деталью.

Давление в закрытой системе отопления

Циркуляционный насос создает на расположенном за ним участке трубопровода повышенное давление, обеспечивая тем самым ряд преимуществ:

1. Максимальная длина контура становится фактически неограниченной (для контура с естественной циркуляцией – не более 30-ти м). Нужно только подобрать насос с достаточной мощностью и приборы с достаточной прочностью (в зоне с наивысшим давлением).
2. Можно использовать трубы меньшего диаметра.
3. Радиаторы можно подключить последовательно (однотрубная схема).
4. Если радиаторы подключены параллельно (двухтрубная схема), то с циркуляционным насосом распределение тепла в контуре будет более равномерным.
5. Поскольку теплоноситель движется быстрее, он не успевает сильно остывать, а значит котел работает в щадящем режиме.
6. Систему, оснащенную циркуляционным насосом, можно эксплуатировать в низкотемпературном режиме, что может потребоваться в период межсезонья. В термосифонной системе при таких условиях конвективный поток окажется недостаточно мощным, чтобы протолкнуть теплоноситель через все трубы и радиаторы.

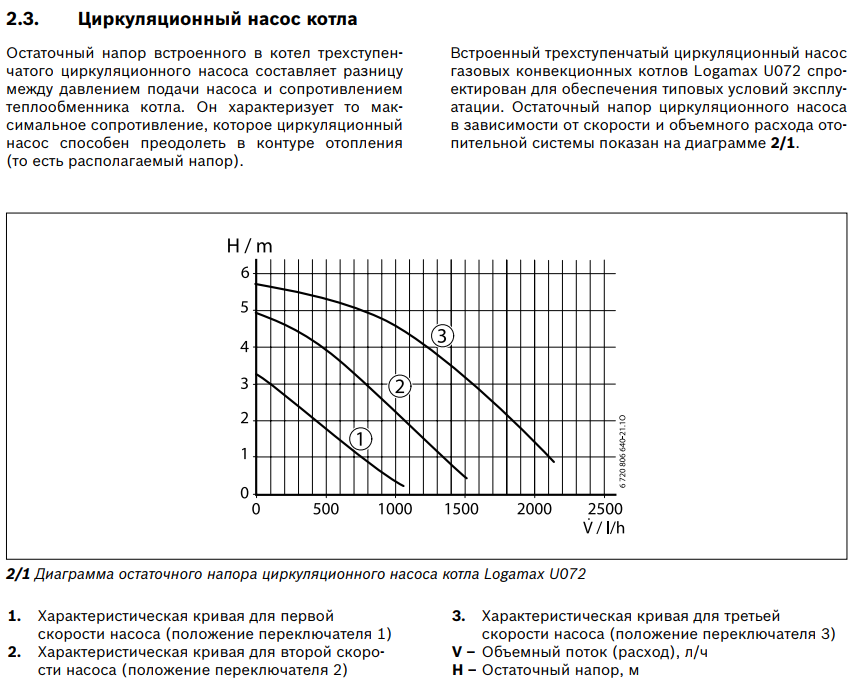

Развиваемое циркуляционным насосом давление называется динамическим.

Закрытая система отопления

Очевидно, что оно должно соответствовать двум требованиям:

1. Быть не больше значения, указанного в инструкциях к котлу и другим приборам.

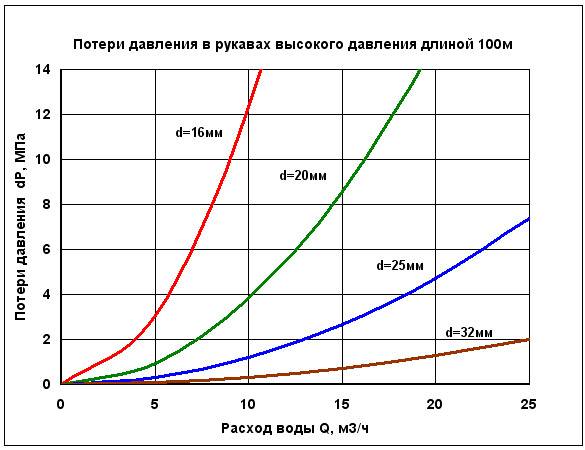

2. Иметь мощность, достаточную для преодоления гидравлического сопротивления отопительного контура, которое зависит от его продолжительности, конфигурации (однотрубная с последовательным подключением радиаторов или двухтрубная с параллельным), диаметров труб и скорости движения теплоносителя. Производить сложные расчеты, увязывающие все эти параметры, пользователю не нужно. Ему просто следует так отрегулировать мощность насоса, чтобы перепад температуры на подаче и обратке не был слишком большим – обычно 20 градусов.

В частных домах циркуляционные насосы обычно развивают такое давление, чтобы в сумме со статическим (которое никуда не девается) оно составляло 1,5 – 2,5 атм. По мере удаления от насоса динамическое давление, «съедаемое» гидравлическим сопротивлением контура, постепенно падает, оставаясь при этом достаточно высоким.

В таких условиях расширительный бак открытого типа пришлось бы поднимать слишком высоко – примерно на 10 м на каждую атмосферу, — иначе теплоноситель из него выплеснулся бы. Поэтому вместо открытого применяют герметичный мембранный расширительный бак с воздушной подушкой, а систему из-за этого называют закрытой.

В то время как в частных домах применяют узел подмеса, аналогичную функцию в централизованной системе выполняет элеваторный узел системы отопления. Принцип действия и схему подключения разберем в статье.

Перечень необходимых инструментов и порядок выполнения работ по монтажу системы отопления смотрите тут .

Почему падает давление

Снижение давления в отопительной конструкции наблюдается очень часто. Самыми распространёнными причинами, вызывающими отклонения, считаются: сбрасывание излишков воздуха, выход воздуха с расширительного бака, утечка теплоносителя.

В системе имеется воздух

В контур отопления попал воздух либо в батареях возникли воздушные пробки. Причины появления воздушных прослоек:

• несоблюдение технических норм при наполнении конструкции;
• из воды, подаваемой в отопительную схему принудительно не удалён лишний воздух;
• обогащение теплоносителя воздухом из-за негерметичности соединений;
• сбой в работе спускного воздушного клапана.

При наличии в теплоносители воздушных подушек появляются шумы. Такое явление причиняет вред компонентам отопительного механизма. Кроме того, наличие воздуха в агрегатах контура отопления влечёт за собой и более серьёзные последствия:

• вибрация трубопровода способствует ослаблению сварных швов и смещению резьбовых соединений;
• отопительный контур не развоздушивается, что приводит к застою в изолированных областях;
• снижается КПД системы отопления;
• появляется риск «размораживания»;
• есть опасность повреждения крыльчатки насоса, если в неё попадёт воздух.

Чтобы исключить вероятность проникновения воздуха в отопительный контур требуется правильно запустить схему в эксплуатацию, проверив все элементы на работоспособность.

Первоначально проводят тестирование повышенным напором. При опрессовке давление в системе не должно падать в течение 20 минут.

В первый раз контур наполняют холодной водой, с открытыми кранами для спуска воды и открытыми клапанами для развоздушивания. Включение сетевого насоса осуществляется в самом конце. После устранения воздуха в схему добавляют необходимое для работы количество теплоносителя.

Во время эксплуатации возможно появление воздуха в трубах, чтобы избавиться от него нужно:

• найти участок с воздушной прослойкой (в этом месте труба или батарея значительно холоднее);
• предварительно включив подпитку конструкции, открыть клапан или кран дальше по течению воды и избавится от воздуха.

Воздух выходит с расширительного бака

Причины проблем с расширительным бачком заключаются в следующем:

• ошибка при установке;
• неверно подобранный объём;
• повреждение ниппеля;
• прорыв мембраны.

Фото 3. Схема устройства расширительного бака. Прибор может выпускать воздух, из-за чего падает давление в системе отопления.

Все манипуляции с бачком проводятся после отключения от контура. Для ремонта требуется полностью удалить воду из бака. Далее, следует накачать его и немного стравить воздух. Затем используя насос с манометром, довести уровень давления в расширительном бачке до необходимого, проверить герметичность и установить обратно на контур.

При неверной настройке отопительного оборудования будут наблюдаться:

• повышенное давление в отопительной схеме и расширительном баке;
• снижение давления до критического уровня, при котором котёл не запускается;
• аварийные выбросы теплоносителя с постоянной необходимостью подпитки.

Важно! В продаже присутствуют образцы расширительных бачков, у которых нет приспособлений для регулировки давления. От приобретения таких моделей лучше отказаться

Течь в отопительной схеме приводит к снижению напора и необходимости постоянной подпитки. Утечка жидкости из отопительного контура чаще всего происходит из соединительных стыков и мест, поражённых ржавчиной. Не редкость и случаи, когда жидкость уходит сквозь порванную мембрану расширительного бачка.

Определить течь можно нажатием на ниппель, который должен пропускать лишь воздух. При обнаружении места потери теплоносителя нужно в кратчайшие сроки устранить неполадку, чтобы избежать серьёзных аварий.

Фото 4. Течь в трубах отопительной системы. Из-за этой неполадки может падать давление.

Оптимальные показатели

Существуют общепризнанные среднестатистические нормы:

• Для небольшого частного дома или квартиры с индивидуальным отоплением достаточно давления в пределах от 0,7 до 1,5 атмосфер.
• Для частного домовладения в 2—3 этажа — от 1,5 до 2 атмосфер.
• Для здания в 4 этажа и выше рекомендуются от 2,5 до 4 атмосфер с установкой дополнительных манометров на этажах для контроля.

Внимание! Для проведения расчётов важно понять, какая из двух видов систем устанавливается. Открытая — система отопления, в которой расширительный бак для избыточной жидкости взаимодействует с атмосферой

Открытая — система отопления, в которой расширительный бак для избыточной жидкости взаимодействует с атмосферой.

Закрытая — герметичная система отопления. В ней расположен закрытый расширительный сосуд особой формы с мембраной внутри, которая делит его на 2 части. Одна из них заполнена воздухом, а вторая — подсоединена к контуру.

Фото 1. Схема закрытой отопительной системы с мембранным расширительным баком и циркуляционным насосом.

Расширительный сосуд вбирает избыточную воду, когда её объем увеличивается при нагревании. Когда вода остывает и уменьшается в объёме — сосуд восполняет недостаток в системе, предотвращая её разрыв при нагревании энергоносителя.

В открытой системе бак расширения обязательно устанавливают в самой высокой части контура и соединяют, с одной стороны с трубой-стояком, а с другой — с трубой-сливом. Сливная труба страхует бак расширения от переполнения.

В закрытой системе расширительный сосуд можно установить в любой части контура. При нагревании вода поступает в сосуд, а воздух во второй его половине сжимается. В процессе остывания воды давление снижается, а вода под напором сжатого воздуха или другого газа возвращается обратно в сеть.

В открытой системе

Чтобы избыточное давление на открытую систему составило всего 1 атмосферу, необходима установка бака на высоте 10 метров от самой нижней точки контура.

​

А чтобы разрушился котёл, выдерживающий мощность 3 атмосферы (мощность среднестатистического котла), нужно установить открытый бак на высоту больше 30 метров.

Поэтому открытую систему чаще используют в одноэтажных домах.

А давление в ней редко превышает обычное гидростатическое, даже когда вода нагревается.

Потому и дополнительные предохранительные устройства, кроме описанной сливной трубы, не нужны.

Важно! Для нормальной работы открытой системы котёл устанавливают в самой низкой точке, а бак расширения — в самой верхней. Диаметр трубы на входе в котёл должен быть уже, а на выходе — шире

В закрытой

Поскольку давление значительно выше и меняется при нагревании, она обязательно должна быть оборудована предохранительным клапаном, который обычно для 2-этажного здания ставится на показатель 2,5 атмосферы. В небольших домах давление может оставаться в пределах 1,5—2 атмосфер. Если же этажность — от 3-х и выше, пограничные показатели до 4—5 атмосфер, но тогда требуется установка соответствующего котла, дополнительных насосов и манометров.

Наличие насоса даёт преимущества:

1. Длина трубопровода может быть сколько угодно большой.
2. Подсоединение любого количества радиаторов.
3. Используют как последовательную, так и параллельную схему подключения радиаторов.
4. Система работает при минимальных температурах, что экономно в межсезонье.
5. Котёл работает в щадящем режиме, так как принудительная циркуляция быстро двигает воду по трубам, и она не успевает остыть, доходя до крайних точек.

Фото 2. Измерение давления в отопительной системе закрытого типа при помощи манометра. Прибор устанавливается рядом с насосом.

Давление в системе отопления частного дома нужно регулярно контролировать

Теперь, когда вы знаете, какое давление должно быть в системе отопления, нужно научиться его проверять. Любой современный котел обязательно оснащен чаще всего манометром со стрелкой, которая показывает уровень давления в системе. Такие приборы удобнее электронных, поскольку не требуют дополнительного электропитания.

Однако одной точки измерения недостаточно. Дополнительные манометры, в соответствии с техническим регламентом, следует разместить на входе и выходе из котла, на самом верхнем и самом нижнем сегментах системы, перед насосом и после него. Не помешают дополнительные манометры и в местах разветвления труб. Все вместе они позволят анализировать и лучше контролировать ситуацию. Но сами по себе измерительные приборы только констатируют факт, но никак не влияют на происходящее в контуре. Также их необходимо время от времени проверять на исправность и точность.

Если давление в котле низкое

Если возникает вопрос, почему падает давление в котле отопления, дело может быть в предохранительном клапане. После того, как клапан был приведен в действие, автоматически при повышении давления или вручную, он может закрыться не полностью. Так как клапан должен был бы быть заменен, если он продолжает протекать, нет никакого вреда в том, чтобы теперь снова эксплуатировать его вручную.

Если повернуть красную крышку, внутренний клапан отсоединится от седла, что позволит воде системы проникнуть внутрь. Если повернуть его дальше, он захлопнется и снова упадет на место. Можно повторить это, увеличивая давление в котле по мере необходимости. Если давление все еще не держится, нужно заменить клапан.

Если все равно не ясно почему в котле падает давление воды, скорее всего, утечка находится под полом. Если полы сплошные или их нельзя поднять, это большая проблема, но есть компании по обнаружению утечек, которые специализируются на их поиске.

Что делать, если падает давление в системе отопления

Давление в расширительном баке.

При эксплуатации автономных отопительных систем наиболее частыми являются такие аварийные ситуации, при которых давление плавно или резко снижается. Они могут быть вызваны двумя причинами:

• разгерметизацией элементов системы или их соединений;
• неполадками в котле.

В первом случае следует обнаружить место утечки и восстановить его герметичность. Сделать это можно двумя способами:

1. Визуальным осмотром. Этот метод применяется в тех случаях, когда отопительный контур проложен открытым способом (не путать с системой открытого типа), то есть все его трубопроводы, арматура и приборы находятся на виду. Прежде всего внимательно осматривают пол под трубами и радиаторами, стараясь обнаружить лужицы воды или следы от них. Кроме того, место утечки можно зафиксировать по следам коррозии: на радиаторах или в местах соединений элементов системы при нарушении герметичности образуются характерные ржавые потеки.
2. С помощью специального оборудования. Если визуальный осмотр радиаторов ничего не дал, а трубы проложены скрытым способом и не могут быть осмотрены, следует обратиться к помощи специалистов. Они располагают специальным оборудованием, которое поможет обнаружить утечку и устранить ее, если владелец дома не имеет возможности сделать это самостоятельно. Локализация точки разгерметизации осуществляется достаточно просто: вода из отопительного контура сливается (для таких случаев в нижней точке контура на этапе монтажа врезают сливной кран), затем в него с помощью компрессора закачивается воздух. Место утечки определяется по характерному звуку, который издает просачивающийся воздух. Перед запуском компрессора с помощью запорной арматуры следует изолировать котел и радиаторы.

Если проблемное место представляет собой одно из соединений, его дополнительно уплотняют паклей или ФУМ-лентой, а затем подтягивают. Лопнувший трубопровод вырезают и приваривают на его место новый. Узлы, не подлежащие ремонту, просто меняют.

Если герметичность трубопроводов и других элементов не вызывает сомнений, а давление в закрытой системе отопления все-таки падает, следует поискать причины этого явления в котле. Проводить диагностику самостоятельно не следует, это работа для специалиста, имеющего соответствующее образование. Чаще всего в котле обнаруживаются следующие дефекты:

Устройство системы отопления с манометром.

• появление микротрещин в теплообменнике из-за гидроударов;
• заводской брак;
• выход из строя подпиточного крана.

Весьма распространенной причиной, по которой падает давление в системе, является неправильный подбор емкости расширительного бачка.

Хотя в предыдущем разделе говорилось, что это может стать причиной роста давления, никакого противоречия тут нет. Когда растет давление в системе отопления, срабатывает предохранительный клапан. При этом теплоноситель сбрасывается и его объем в контуре уменьшается. В результате со временем давление будет снижаться.

Контроль давления

Для визуального контроля давления в сети отопления чаще всего применяют стрелочные манометры с трубкой Бредана. В отличие от цифровых приборов, такие манометры не требуют подключения электрического питания. В автоматизированных системах используют электроконтактные датчики. На отводе к контрольно-измерительному прибору следует обязательно устанавливать трехходовой кран. Он позволяет изолировать манометр от сети при проведении обслуживания или ремонта, а также используется для удаления воздушной пробки или сброса прибора на ноль.

https://youtube.com/watch?v=nV52-7Vu7DI

Инструкции и правила, регламентирующие эксплуатацию отопительных систем, как автономных, так и централизованных, рекомендуют устанавливать манометры в таких точках:

1. Перед котельной установкой (или котлом) и на выходе из нее. В этой точке определяется давление в котле.
2. Перед циркуляционным насосом и после него.
3. На вводе магистрали отопления в здание или сооружение.
4. Перед регулятором давления и после него.
5. На входе и выходе фильтра грубой очистки (грязевика) для контроля уровня его загрязненности.

Все контрольно-измерительные приборы должны проходить регулярную поверку, подтверждающую точность выполняемых ими измерений.
