Как правильно рассчитать объем траншеи?

Основные варианты планировки

Все необходимые размеры для расчета работ по подготовке ям, траншей и насыпей устанавливаются в ходе простых действий. Для упрощения расчета, объем будущего котлована делится на отдельные секции нормативной длины от 100 до 200 м.

Сначала определяют кубатуру грунта для каждого участка, а после результаты складывают. Далее принимают методику для производства работ, с учетом необходимости вывозки или складирования земли на площадке для обратной засыпки. Наиболее часто применяются следующие формулы и алгоритмы расчетов.

Формула расчета для многоугольника с откосами

Для этой конфигурации котлованов вначале определяют верхнюю F1 и нижнюю F2 площади, разбив на несколько правильных фигур. Учитывая показатели глубины выемки H, находят среднюю линию и на ней определяют среднюю площадь Fсред выемки.

Общий объём выемки с конфигурацией многоугольника и откосами устанавливают по следующей формуле подсчета:

F1/F2/Fcp — верх, низ и середина площади выемки м2.

Для грамотного определения объема потребуется также добавить кубатуру въездных/выездных траншейных путей:

1. Vкот. — чистый объём только выемки, м3;
2. Vвъез/Vвыез. — объём въездных/выездных путей, м3;
3. n — число въездных/выездных путей.

Из общего объема выемки определяют кубатуру срезанного растительного покрова, который, как правило, выполняют бульдозером и кубатуру снятия недобора у дна выемки, разрабатываемой экскаватором, чтобы не нарушать цельность и крепость почвы у основы фундамента.

С вертикальными стенками на ровном участке

Самый простой метод — выемка на ровном/спланированном участке, имеющим форму прямоугольника с отвесными стенами равного размера.

В таком случае формула, по которой необходимо произвести расчет будет иметь вид:

1. V — величина объёма, м3;
2. F- величина площади, м2;
3. B — показатель ширины, м;
4. H — фактическая высота, м;
5. L — длина участка, м.

Например, для выемки простого прямоугольного сечения с габаритами:

• B =10 м;
• L = 6 м;
• Н =2 м;
• объем земляных работ (V) = 320 м3;
• площадь по плану (F) = 160 м2;

Расчет будет выглядеть так:

• V = 10 х 16 х 2 = 320 м3;
• F = L х B = 10 х 16 = 160 м2.

С вертикальными стенками, имеющих разные отметки вершин

Очень часто при разработке котлована, углы его имеют разные уровни, в результате чего приходится применять особую формулу.

Например, если яма имеет правильную прямоугольную форму из 4-х разных вершин:

1. B =5 м;
2. L=10 м;
3. Н1=2 м;
4. Н2=3 м;
5. Н3= 2 м;
6. Н4 =4 м.
7. Объем земляных работ: (V) = 137.5 м3.
8. Площадь (F) = 50 м2.

Вычисляем:

V = B х L х ( H1 + H2 + H3 + H4 )/4 = 5 х 10 х ( 2 + 3 + 2 + 4 )/4 = 137.5 м3.;

F = B х L = 5 х 10 = 50 м2.

С откосами на спланированной местности

Размеры ширины В осн и длины L осн у основания определяют по размерам сооружения, учитывая разрыв между ним и подошвой откоса более 3 м. Размеры у верха котлована рассчитывают с учетом крутизны откосов. Она зависит от коэффициента откоса.

Этот показатель можно посчитать путем деления высоты углубления выемки к заложению откоса, формула выглядит так:

Например, для выемки, имеющей характеристики:

• Ширина у основания выемки (Bосн),4 м;
• длина основания выемки (Lосн), 6 м;
• высота (H), 2 м;
• выбран грунт: суглинок;
• коэффициент m = 0.5.

1. Bверх = H * m + Bосн + H * m = 2 * 0.5 + 4 + 2 * 0.5 = 6 м.
2. V = ( Bосн + Bверх ) / 2 * H * Lосн = ( 4 + 6 ) / 2 * 2 * 6 = 60 м3.
3. Объем траншеи будет равен (V) = 60 м3.
4. F = ( Bосн + Bверх ) / 2 х H = ( 4 + 6 ) / 2 х 2 = 10 м2.
5. Площадь сечения: (F) = 10 м2.

Аналогично для выемки, имеющую квадратную форму формула будет иметь вид:

Для котлована, с конфигурацией многоугольника:

Данные формулы можно использовать для установления объемов не широких выемок меньше 15 м. Они смогут углубляться драглайном, который будет находиться на поверхности земли.

При большой ширине, грунтовые операции выполняют экскаватором на дне, с вариантом «прямая лопата», в таком случае к кубатуре выемки нужно добавить величину для обустройства въездов.

Яма с круглым сечением, имеющий откосы

Для котлованов с круглым сечением с откосами, кубатуру выемки рассчитывают по формуле для перевернутого усеченного конуса.

В усеченном конусе R и r, соответственно — верхний и нижний радиусы.

Например, для круглого колодца, имеющие откосы:

• Ширина нижнего основания D1=2r, 3 м;
• верхний диаметр D2= 2R, 5 м;
• высота котлована (H), 3 м;

Формула для расчета объема:

Объем котлована будет равен: V = 37.699 м3

Ямы для объектов, имеющих и цилиндрические, и конические части, например, отстойники и метантенки, как правило, строятся группами. Их выкапывают в грунт в 2 стадии:

1. сначала организуют общую выемку прямоугольной формы до отметки установки цилиндрических компонентов;
2. после выполняют выемку для конических элементов, следовательно, и расчет объема выборки грунта осуществляют в 2 стадии.

Расчет объема траншеи

Планировка геометрической формы траншеи

Для подсчета объемов земляных работ потребуются следующие значения:

• Длина – зависит от назначения траншеи.
• Ширина. Этот параметр измеряют внизу и наверху, если делается расширение ближе к поверхности. В последнем случае говорят о траншее с откосами и используют формулы, позволяющие учесть эту особенность.

Определить ширину и длину траншеи для вычисления ее объема можно самостоятельно с помощью специальных формул. Зачастую особая точность в этом процессе не нужна. Но если необходимость в точных расчетах присутствует, удобно пользоваться строительными калькуляторами. Достаточно указать известные данные: длину и ширину траншеи у поверхности, длину и ширину по дну, глубину выемки.

Без откосов

Проще всего подсчитать объем траншеи без откосов, вырытой на ровной местности. Но условия, в которых возможна подготовка такой выемки, ограничены. Ее роют зимой, когда грунт заморожен и не обваливается или когда стенки траншеи фиксируют с помощью механических креплений.

Для расчета объема траншеи нужно знать длину, ширину и глубину выемки, которые обозначаются так:

• a – ширина в м;
• H – высота в м;
• L – длина в м.

Объем траншеи вычисляется по формуле V=a×H×L, т.е. если ширина траншеи равна 1 м, глубина – 1,5 м, а длина 12 м, то V=1×1,5×12=18 м³.

Другой вариант траншеи – с вертикальными стенками и перепадом высот. В этом случае необходимо знать помимо ширины и длины глубину траншеи – H1 и глубину траншеи H2.

Формула для вычисления объема следующая: V=a×(H1+H2)/2×L.

Пусть H1=1,3 м, H2=1,6 м, a=1 м, L=12 м, тогда V=1×(1,3+1,6)/2×12=17,4 м³.

С откосами

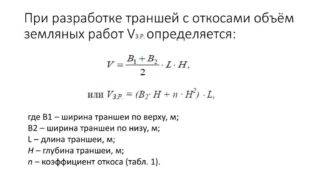

Для расчета объема траншеи с откосами используются формулы, учитывающие ширину верха и основания насыпи, а также тип почвы. В формулах далее:

• L – длина траншеи, м;
• H – глубина траншеи, м;
• a1 – ширина основания, м;
• a2 – ширина верха, м.

От типа почвы зависит коэффициент (m), который подставляется в формулу, поскольку ширина верха траншеи определяется этим параметром. В таблице представлены коэффициенты для разных грунтов.

Тип грунта	Коэффициент m
Насыпной неуплотненный	1
Песчаный и гравийный	1
Супесь	0,67
Суглинок	0,5
Глина	0,25
Лессы и лессовидные	0,5

Чтобы рассчитать ширину верха выемки, нужно воспользоваться формулой a2=H×m+a1+H×m.

Пусть a1=1 м, высота траншеи H=1,5 м, а грунт – глина, тогда a2=1,5×0,25+1+1,5×0,25=1,75 м

Далее объем траншеи, вырытой на ровной местности, вычисляется по формуле V=(a1+a2)/2×H×L

Если принять, к примеру, L=12 м, получится V=(1+1,75)/2×1,5×12=24,75 м³

Наиболее сложные вычисления потребуются для расчета объема траншеи с откосами на местности с перепадом высот. Вводятся обозначения:

• a1 – ширина основания выемки, м;
• a2 – ширина верха в низшей точке, м;
• a3 – ширина верха в наивысшей точке, м.

Параметры a2 и a3 рассчитываются по уже известной формуле. Но нужно также знать высоту H1 и H2, соответственно. H1 пусть будет 1,5 м, а H2=2,5, a1=1 м, грунт – глина. Сначала определяется a2, а затем a3:

a2=H1×m+a1+H1×m=1,5×0,25+1+1,5×0,25=1,75 м

a3=H2×m+a1+H2×m=2,5×0,25+1+2,5×0,25=2,25 м

Помимо прочего, для вычисления объема нужно рассчитать площадь поперечного сечения выемки для низменного участка и высотного – F1 и F2, соответственно.

F1=(a1+a2)/2×H1=(1+1,75)/2×1,5=2,0625 м²

F2=(a1+a3)/2×H2=(1+2,25)/2×2,5=4,0625 м²

Примем L=12 м, возьмем коэффициент грунта для глины m=0,25 и подсчитаем объем выемки, учитывая вычисленные параметры:

V=(F1/2+F2/2-m×(H1-H2)2/6)×L=(2,0625/2+4,0625/2-0,25×(1,5-2,5)2/6)×12=36,25 м³

Расчет объемов рытья траншеи

Пример 1. Рабочие роют траншею с вертикальными стенками (рис. 10). За день бригада прошла 15 м траншеи. Если в начале траншеи глубина была равна 5,0 м, а в конце 4,0 м, ширина траншеи по дну и поверху — 3,0 м, то объем работ находится так: Определяем две площади поперечного сечения траншеи:

1. В месте начала работ 3*5= 15 кв.м,

2. В месте окончания работ 3*4= 12 кв.м,

Средняя площадь поперечного сечения траншеи получается, если сложить обе площади и разделить пополам:

Если эту среднюю площадь умножить на длину траншеи, пройденную бригадой, то получим:

13,5*15= 202,5 куб. м.

Это и будет искомый объем проделанной бригадой работы за день.

Применение формулы

Поскольку чаще всего, траншеи делают прямоугольными, то она имеет следующий вид: Vт = A x B x C, где:

Перечисленные величины измеряются в см, полученный результат всегда равен см3. Воспользоваться расчетами легко и быстро при помощи онлайн-калькуляторов. Они предлагаются пользователям Интернета от профессиональных компаний, рекламирующих свои инженерные услуги в области земляных работ.

Пример: дана длина траншеи – 50 см, ширина – 30 см, глубина – 70 см. Рассчитать общий объем грунта, который будет извлечен из углубления.

Как посчитать? Поскольку объем почвы, который находится в траншее, математически соответствует объему самого углубления, то все расчеты будут проводиться по формуле: Vт = A x B x C = 50 x 30 x 70 = 105 000 см3 = 0, 105 м3. Ответ: общий объем грунта в траншее будет равен 0, 105 м3.

В 2020 г. для более сложных расчетов многие строители начали использовать программу «Автокад». Она позволяет работать со схемами и чертежами в трех измерениях, предлагает онлайн-калькулятор, а также проверку ошибок в рабочей документации.

Обустройство основания котлована под фундамент

Устройство котлована под фундамент – первостепенная важная задача перед строительством каких либо построек. От правильности его устройства зависит качество и надежность будущей постройки, которая также зависит от правильно выполненных земляных работ. Здесь застройщик часто стоит перед выбором – каким способом выполнять выемку грунта – вручную или с помощью современной землеройной техники.

 Итак – способ вручную.

Для выемки почвы потребуется несколько здоровых человек и простой инструмент – лопата, кирка, тачка вывозить почву. Если возводится дом без подвала или погреба, глубина копки не критическая, ручной метод подходит. Но, если планируется подвал – больше подойдет механизированный вариант для выемки грунта – так быстрей и экономически целесообразно.

Ручной метод будет востребован на небольших площадях, а также там, где подъезд техники невозможен по ряду причин – плотные постройки рядом, отсутствие подъезда для самосвалов и бульдозера.

В целом – ручной способ копки занимает значительное время, сложней управляться с грунтом, его надо кому – то вывозить, где – то складировать. Земляные работы желательно проводить опытным работникам под присмотром специалистов. Для таких работ желательно привлекать физически крепких и выносливых мужчин без вредных привычек.

Механизированный способ

Технология рытья котлована экскаватором обязательна с применением бульдозера и самосвалов. Здесь обязательно следует рассмотреть возможность заезда и разворота грузовых автомобилей, место для поворота экскаватора, продумать в целом технику безопасности при работе на площадке.

Также важно обеспечить постоянный вывоз грунта, чтобы не было простоя техники и скопления ненужного грунта, он отнимает рабочее пространство, которого всегда мало.  Извлеченная из котлована земля увеличивается в объеме на 20 – 40%, поэтому он занимает много места на рабочей площадке

Технику следует подбирать с учетом разновидности грунта и фундамента, длины и ширины будущего котлована.

С участием выбранной техники, значительно сокращается время по копке, растительный верхний слой грунта срезается и вывозится в места с бедной почвой для ее восстановления. По просьбе хозяев, его сваливают в кучу там, где он не будет мешать строительным работам. Остальной почвогрунт, сразу забрасывают в кузов автомобиля и вывозят в отведенные для этого места. Часто в земле, при копке, натыкаются на большие камни – вручную с подобными сюрпризами не всегда можно справиться. При механизированном способе разработки котлована техника легко справиться с любой большой находкой.

Вариант вывоза земли со строительной площадки нежелателен, это повышает стоимость производимых работ, целесообразно грунт максимально укладывать в кучи вдоль выемки, идеально соблюсти равенство, нулевой баланс

Для этого важно правильно определить правильный уровень площадки, чтобы выйти на нулевой баланс земляных масс

Технику всегда можно взять в аренду в какой – либо фирме, сейчас это не проблема.

Земляные работы лучше проводить весной или летом, не затягивать на зиму, когда промерзнет земля, особенно если это ручной труд.

Дно котлована обязательно надо выровнять, часто последние 10 см копаются вручную, выравнивают максимально ровно при помощи нивелира.

Глубина котлована

Глубина будущего основания должна учитывать два важных показателя почвы в данном месте: высота грунтовых вод и уровень промерзания почвы. Фундамент должен быть выкопан на 40 – 50 см ниже уровня промерзания грунта.

Рассчёт объёма траншеи — онлайн калькулятор

Инструкция по расчету объема грунта траншеи

Для начала, необходимо заполнить исходные данные онлайн калькулятора в метрах:

L – это длина траншеи, зависит от назначения, например, для устройства фундамента, прокладки коммуникаций (водопровод, канализация, газопровод, силовые или слаботочные кабеля).

A – ширина верхней части траншеи, определяется возможностью работы в траншее работников обустраивающих коммуникации.

При устройстве ленточного фундамента ширину траншеи рекомендуется увеличить на 600 мм больше ширины основания фундамента (для возможности монтажа опалубки, перемещения рабочих).

B – ширина нижняя (дна), поскольку часто траншею роют с откосами, препятствующими осыпанию грунта, то ее размеры вверху и снизу могут отличаться. Разница между шириной верха и дна определяет крутизну откосов.

Если откосы не делаются и ширина постоянна вверху и внизу траншеи – введите одинаковые значения параметров А и В

H – глубина траншеи, зависит от ее целевого назначения, например для ленточного фундамента 0,5-2,5 м, согласно СНиП 3.02.01-87. Для газопровода не менее 0,8 метров до верхней точки трубы с учетом СП 62.13330.2011 (СНиП 42-01-2002), глубина прокладки водопроводных труб регламентируется СНиП 2.04.02-84 (к фактической глубине промерзания грунта необходимо прибавить минимум 0,5 метра). Минимальная глубина заложения канализации для регионов с теплым климатом составляет 0,7-0,8 м, а если зимы суровые – глубже. Для прокладки кабелей, как правило, роются траншеи глубиной порядка 0,7 м.

Стоит отметить, что иногда проще и экономичнее утеплить трубу, применить комбинированный способ устройства фундамента, (т.е. засыпка песчано-гравийной подушки, утепление и организация дренажа) и вырыть неглубокую траншею экономя время, силы и деньги за выемку, укрепление стенок и перемещение грунта.

Также укажите стоимость рытья в Вашем регионе (за 1 кубический метр) и вывоза грунта (тоже за 1 м2) после чего нажмите «Рассчитать».

Расчет объема траншеи с откосами

Калькулятор рассчитает площадь траншеи (пригодится при определении необходимого количества материала для укрепления откосов), объём траншеи даст представление, сколько грунта необходимо вынуть и переместить и подобрать оптимальный способ рытья для получения ожидаемого результата в краткий срок. Если ширина верха и дна траншеи разные, то дополнительно будут рассчитаны объемы: полезныйC и откосов D. Если Вы ввели расценки подрядчиков на копку и вывоз грунта, калькулятор выдаст стоимость копания траншеи, цену перемещения грунта и общие затраты на сооружение траншеи, что позволит принять взвешенное решение – обратиться к профессионалам или копать самому.

Требования СП и СНиП

Принципы и требования к расчетам изложены в нормативных актах по строительству (СП – сводах правил и СНИП – строительных нормах и правилах, ТТК – типовых технологических картах).

Правила сооружения и нормативы земляных работ при устройстве траншей утверждены в:

• СП 45.13330.2012 о земляных сооружениях, в котором изложены основные требования к обустройству ширине траншей, высоте стенок, допустимых отклонениях;
• СП 104-34-96 о производстве земляных работ;
• СНиП 2.05.06-85 о подземной прокладке трубопроводов;
• СНиП III-42-80 о земляных работах.

Требования могут отличаться для газовых трубопроводов, водоводов и других технологических объектов.

Распространенные проблемы и ошибки процесса

При выполнении поставленных строительных задач могут возникнуть проблемы в том случае, если будут неправильно произведены расчеты по засыпке, нарушится соблюдение технических требований по СНиП, а также безопасности.

К распространенным ошибкам строителей относят:

• Плохо проведенные подготовительные работы.

• Неправильный выбор грунтовой смеси.
• Сухой засыпаемый материал.
• Недостаточная трамбовка.
• Использование толщины засыпки более 500 мм (а должно быть до этой отметки).
• Несоответствие материала с грунтом вокруг здания.
• Засыпка плодородной почвы, что является недопустимым явлением, так как органический слой может способствовать образованию грибка и плесени в пазухах.
• Неправильное хранение грунта или его промерзание.
• Работы в неподходящих погодных условиях (мороз, ливни).

Чтобы не допускать ошибок, необходимо придерживаться схемы плана работ, который принят инженером и установлен соответствующими инструкциями.

Воспользуйтесь изобретением профессионалов

В условиях дефицита времени совсем не обязательно оперативно изучать теорию строительного дела, попутно осваивая сложные математические формулы и свойства тех или иных строительных материалов. Профессионалы, чтобы облегчить вам проведение подготовительных мероприятий, разработали различные специализированные калькуляторы. Одним из таких является калькулятор по расчету земляных работ. Благодаря нему вы можете с легкостью определить итоговый объем котлована с указанным вами типом откосов. Достаточно лишь обратиться к проекту объекта и ввести в калькулятор такие данные: ширина и длина будущего котлована по дну; ширина и длина объекта по верху; глубина. Все параметры указывайте в метрах. В противном случае могут возникнуть ошибки при автоматическом расчете калькулятора.

Способы рытья траншеи

Рытье траншейным экскаватором

Вырыть траншею можно тремя способами:

• вручную;
• с помощью ручного траншеекопателя;
• траншейного экскаватора.

В первом случае временные и физические затраты будут значительными, причём они зависят от качества грунта в данной местности. Если он песчаный, рытье сильно облегчается. Глинистые и каменистые почвы осложняют ход работы. С ручным траншеекопателем работа пойдёт быстрее. Но удобнее всего копать траншею экскаватором,  потому что не нужно прикладывать физическую силу. Однако технику можно использовать только на участках со свободным подъездом. Причём размер ковша подбирают согласно ширине траншеи.

Таблица откосов

Когда нужно выкопать выемку от 1,5 м глубиной, тогда следует принимать угол откоса котлована по таблице, приведенной в СНиП 111-4-80. В ней учтены как разновидность грунта, так и глубина заложения основания.

В строительной литературе, нормативах, правилах крутизна откоса выемки измеряется в градусах (углом), либо отношением его высоты к заложению.

Таблица крутизны откосов для котлованов разной глубины и на различных видах грунта представлена ниже.

Несмотря на наличие откосов, остается вероятность обрушений грунтовой массы под действием веса задействованной техники. Поэтому расстояние от стоянки машин до их подошвы также регламентируется СНиП.

Когда на стройплощадке присутствует грунт разных видов, тогда крутизну откосов выбирают по самой неустойчивой его разновидности.
Имеющиеся включения валунов, камней рекомендуется убирать с помощью экскаватора для предотвращения возможности оползней, обрушений.

Стенки выемок глубиной до 3 м закрепляют согласно проектным указаниям.

Если в худшую сторону изменяется на рабочем участке связность грунта при попадании в него воды, во время высыхания, под действием низких температур, то рекомендуется обустраивать откосы меньшей крутизны, либо с отступами.

Когда формируют боковые поверхности котлованов глубиной до 3 м со ступеньками, то ширина последних должна быть минимум 1,5 м. При этом откосы также должны быть сделаны.

Работа машин вблизи откосов

Если проектная глубина выемки превышает 5 м, либо значение крутизны стенки котлована отличается от табличной величины, тогда устойчивость откосов необходимо рассчитывать.

Котлованы, либо траншеи, вырытые в осенние или зимние морозы, во время весенних оттепелей обязательно осматривают и определяют устойчивость их откосов.

• https://KakFundament.ru/kotlovan/ugol-otkosa
• https://postroy-sam.com/krutizna-otkosov-kotlovana-i-transhej.html
• https://stroim-domik.org/stroitelstvo/fundament/kotlovan/otkosy-i-stenki
• https://pipe-s.ru/otkosy-dlya-transhei-truboprovoda-snip/
• https://sib-bastion.ru/montazh/koefficient-uplotneniya-grunta-v-smete.html
• https://stroy-okey.ru/house/materiali/koefficient-uplotneniya-peska-shhebnya-grunta-i-pgs-tablica-i-pravila-rascheta/

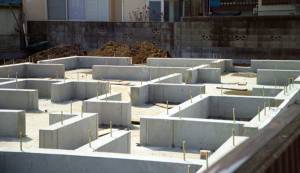

Пример расчёта

Допустим, необходимо произвести закладку ленточного основания под одноэтажный жилой дом длиной 10 метров и 6 шириной на ровном участке. При этом почва гравийная и минимальная глубина первоэлемента может быть 0.5 метра. Ширина фундамента также планируется 0.5 метра.

Следовательно, имеются все необходимые данные для того что произвести расчёт который состоит из следующих этапов:

1. Необходимо узнать общую длину закладываемого фундамента. Для этого необходимо длину и ширину здания суммировать между собой. Пример Д 10мх2 = 20м и Ш 6мх2 = 12 м, 20м+12 м = 32 м общая длина основания.
2. Имея общую длину первоэлемента можно произвести расчёт кубической площади, умножив его высоту на ширину и длину. Пример 0,5м х 0,5м х 32м = 8 метров кубических.

Исходя из результатов примера, следует, что для закладки фундамента под дом размерами 10 на 6 метров приблизительно (так как неизвестен процент усадки бетона) необходимо 8 кубометров бетона.

В случае если будет использоваться на то же дом плиточное основание, то расчёт будет следующий:

1. Нужно узнать общую площадь первоосновы, для этого длину здания умножаем на его ширину. Пример Д 10м х Ш 6м = 60 метров квадратных.
2. Полученный результат общей площади фундамента необходимо умножит на его толщину. Пример 60 м2 х Т 0,5м = 30 метров кубических.

Как видно из примеров, процедура расчёта кубической площади основания не содержит в себе чего-то сверх естественного, так что его расчёт сможет произвести любой человек, не имеющий архитектурного образования.

Зачем производится расчет количества грунта?

Строительство зданий и возведение конструкций — сложный процесс, требующий основательных финансовых инвестиций, в связи, с чем застройщики должны обеспечить высокий уровень выполнения земляных работ под фундамент объекта.

Высокоэтажные объекты жилого и промышленного назначения требуют установки качественного фундамента, который, как правило, имеет сложносоставную конфигурацию, поэтому современный расчет того, сколько кубов грунта нужно вынуть, выполняют программным методом с применением высокоточных измерительных устройств.

В таком случае можно максимально точно определить общую кубатуру земли, которую надо вывести из котлована. Менее ответственные объекты рассчитывают в ручном режиме или с применением строительных онлайн калькуляторов, которые можно найти в интернет сети.

Состав земляных работ по требованиям СНИП:

• Вертикальная планировка земельного участка. Осуществляется способом выравнивания рельефа площади, отведенной под строительство. Сюда входят следующие работы: удаление и передвижение слоя грунта, транспортировка и уплотнение его на внешних площадках, единицы измерения площади в м2.
• Разработка выемки для котлована. Предполагает вычисление объемов участка в виде суммы объемов классических фигур, входящих в общую конфигурацию строящегося объекта. При этом в расчете допускают, что размеры грунта ограничивается визуальными плоскостями. В таком случае незначительные выпуклости не будут оказывать влияния на точность, единицы измерения м3.

Для того чтобы рассчитать объём грунта, к сведению берутся следующие данные:

• Геодезические изыскания.
• Размеры по периметру и архитектурно-строительные индивидуальности объекта.
• Технология возведения объекта.
• Уровень, залегания подпочвенных вод, фундамент строений не может приближаться к ним ближе, чем на 500 мм.
• Глубину промерзания грунта, который должен быть не менее 300 мм.
• Рельеф земельного участка.

Для сложных объектов расчет выполняется в рамках проекта строительства в разделе земляных работ

Профессионалы, беря во внимание все выше приведенные характеристики, определяют глубину строящегося котлована, чтобы он стал надежной основой для возведения фундамента

Основные варианты планировки

Все необходимые размеры для расчета работ по подготовке ям, траншей и насыпей устанавливаются в ходе простых действий. Для упрощения расчета, объем будущего котлована делится на отдельные секции нормативной длины от 100 до 200 м.

Сначала определяют кубатуру грунта для каждого участка, а после результаты складывают. Далее принимают методику для производства работ, с учетом необходимости вывозки или складирования земли на площадке для обратной засыпки. Наиболее часто применяются следующие формулы и алгоритмы расчетов.

Формула расчета для многоугольника с откосами

Для этой конфигурации котлованов вначале определяют верхнюю F1 и нижнюю F2 площади, разбив на несколько правильных фигур. Учитывая показатели глубины выемки H, находят среднюю линию и на ней определяют среднюю площадь Fсред выемки.

Общий объём выемки с конфигурацией многоугольника и откосами устанавливают по следующей формуле подсчета:

F1/F2/Fcp — верх, низ и середина площади выемки м2.

Для грамотного определения объема потребуется также добавить кубатуру въездных/выездных траншейных путей:

1. Vкот. — чистый объём только выемки, м3;
2. Vвъез/Vвыез. — объём въездных/выездных путей, м3;
3. n — число въездных/выездных путей.

Из общего объема выемки определяют кубатуру срезанного растительного покрова, который, как правило, выполняют бульдозером и кубатуру снятия недобора у дна выемки, разрабатываемой экскаватором, чтобы не нарушать цельность и крепость почвы у основы фундамента.

С вертикальными стенками на ровном участке

Самый простой метод — выемка на ровном/спланированном участке, имеющим форму прямоугольника с отвесными стенами равного размера.

В таком случае формула, по которой необходимо произвести расчет будет иметь вид:

1. V — величина объёма, м3;
2. F- величина площади, м2;
3. B — показатель ширины, м;
4. H — фактическая высота, м;
5. L — длина участка, м.

Например, для выемки простого прямоугольного сечения с габаритами:

• B =10 м;
• L = 6 м;
• Н =2 м;
• объем земляных работ (V) = 320 м3;
• площадь по плану (F) = 160 м2;

Расчет будет выглядеть так:

• V = 10 х 16 х 2 = 320 м3;
• F = L х B = 10 х 16 = 160 м2.

С вертикальными стенками, имеющих разные отметки вершин

Очень часто при разработке котлована, углы его имеют разные уровни, в результате чего приходится применять особую формулу.

Например, если яма имеет правильную прямоугольную форму из 4-х разных вершин:

1. B =5 м;
2. L=10 м;
3. Н1=2 м;
4. Н2=3 м;
5. Н3= 2 м;
6. Н4 =4 м.
7. Объем земляных работ: (V) = 137.5 м3.
8. Площадь (F) = 50 м2.

Вычисляем:

V = B х L х ( H1 + H2 + H3 + H4 )/4 = 5 х 10 х ( 2 + 3 + 2 + 4 )/4 = 137.5 м3.;

F = B х L = 5 х 10 = 50 м2.

С откосами на спланированной местности

Размеры ширины В осн и длины L осн у основания определяют по размерам сооружения, учитывая разрыв между ним и подошвой откоса более 3 м. Размеры у верха котлована рассчитывают с учетом крутизны откосов. Она зависит от коэффициента откоса.

Этот показатель можно посчитать путем деления высоты углубления выемки к заложению откоса, формула выглядит так:

Например, для выемки, имеющей характеристики:

• Ширина у основания выемки (Bосн),4 м;
• длина основания выемки (Lосн), 6 м;
• высота (H), 2 м;
• выбран грунт: суглинок;
• коэффициент m = 0.5.

1. Bверх = H * m + Bосн + H * m = 2 * 0.5 + 4 + 2 * 0.5 = 6 м.
2. V = ( Bосн + Bверх ) / 2 * H * Lосн = ( 4 + 6 ) / 2 * 2 * 6 = 60 м3.
3. Объем траншеи будет равен (V) = 60 м3.
4. F = ( Bосн + Bверх ) / 2 х H = ( 4 + 6 ) / 2 х 2 = 10 м2.
5. Площадь сечения: (F) = 10 м2.

Аналогично для выемки, имеющую квадратную форму формула будет иметь вид:

Для котлована, с конфигурацией многоугольника:

Данные формулы можно использовать для установления объемов не широких выемок меньше 15 м. Они смогут углубляться драглайном, который будет находиться на поверхности земли.

При большой ширине, грунтовые операции выполняют экскаватором на дне, с вариантом «прямая лопата», в таком случае к кубатуре выемки нужно добавить величину для обустройства въездов.

Яма с круглым сечением, имеющий откосы

Для котлованов с круглым сечением с откосами, кубатуру выемки рассчитывают по формуле для перевернутого усеченного конуса.

В усеченном конусе R и r, соответственно — верхний и нижний радиусы.

Например, для круглого колодца, имеющие откосы:

• Ширина нижнего основания D1=2r, 3 м;
• верхний диаметр D2= 2R, 5 м;
• высота котлована (H), 3 м;

Формула для расчета объема:

Объем котлована будет равен: V = 37.699 м3

Ямы для объектов, имеющих и цилиндрические, и конические части, например, отстойники и метантенки, как правило, строятся группами. Их выкапывают в грунт в 2 стадии:

1. сначала организуют общую выемку прямоугольной формы до отметки установки цилиндрических компонентов;
2. после выполняют выемку для конических элементов, следовательно, и расчет объема выборки грунта осуществляют в 2 стадии.
