Раздвижные двери на роликах своими руками: устанавливаем правильно двери и ролики для раздвижных дверей

Как крепить межкомнатные двери-купе

Порядок монтажных работ:

• Начинать установку раздвижной двери необходимо с монтажа бруса. Высота его над дверным проемом зависит от ширины верхней направляющей и особенности конструкции каретки. От края дверной коробки необходимо отступить определенное расстояние и провести линию под уровень. По этой линии будет установлен брус. Если установить его неровно, то дверь может самовольно открываться или закрываться.
• После этого брус необходимо обстругать, и покрыть лаком. Это защитит древесину от влаги и продлит срок службы двери.
• Далее необходимо прикрепить верхнюю направляющую к брусу. Для этого при помощи дрели со сверлом диаметром 4 мм с внутренней стороны направляющей сверлятся отверстия с шагом не более 100 мм. Затем направляющая прикрепляется к брусу при помощи саморезов. Саморезы должны быть длины, которая на несколько миллиметров меньше, чем ширина бруса. Для закручивания саморезов лучше использовать шуруповерт.
• После того, как направляющая прикреплена к брусу, можно начинать его монтаж на стену у дверного проема. Для этого используются анкерные болты диаметром 8-10 мм. Они должны быть довольно крепкими, чтобы выдержать вес всей конструкции.

• Для начала в брусе сверлятся отверстия соответствующего диаметра. Затем он прикладывается к стене по прочерченной линии и сквозь сделанные отверстия такие же сверлятся в стене. После этого брус крепится на анкерные болты.
• Теперь можно начинать работать с полотном. Сначала необходимо установить нижнюю направляющую в нижнем торце дверного полотна. Для этого в торце выбирается паз. Сделать это можно при помощи стамесок, но все-таки лучше взять напрокат фрезер. Выбрав паз, внутрь устанавливается нижняя направляющая, и фиксируется при помощи саморезов.
• Далее можно установить ролики для двери купе своими руками и проверить их работоспособность. Они должны свободно ходить по всей длине. Если все нормально, их снимают, разбирают и стальную пластину прикручивают к верхнему торцу дверного полотна при помощи саморезов. В месте установки каретки необходимо просверлить отверстие. Дело в том, что сам ролик каретки вкручивается в гайку в ее корпусе. Это позволяет регулировать зазор между направляющей и полотном.

• После этого плотно можно завести в направляющую и провести испытание.
• Чтобы ролики не выскакивали за пределы направляющей, на ней устанавливаются стопоры. Делают их из резины, так, что они выполняют роль своеобразного буфера, чтобы ролики не бились о твердую поверхность.
• Теперь необходимо установить нижний (флажковый ролик). Он не даст двери отклоняться от оси верхней направляющей. Устанавливается флажковый ролик с той стороны, в которую дверь будет открываться. Для того чтобы сделать это правильно, следует воспользоваться отвесом. Он обязательно должен быть расположен на одной вертикальной оси с верхней направляющей. Крепится он к поверхности пола при помощи дюбелей.
• Теперь можно поставить дверь-купе своими руками на направляющую и окончательно проверить ее работоспособность.
• После этого можно устанавливать доборные элементы. Чтобы закрыть щель между стеной и фальшь-коробом, устанавливаются наличники. Делают это при помощи финишных гвоздей. После этого брус с направляющей закрываются при помощи декоративной панели.

Классификация дверных систем раздвижного типа

Раздвижные двери могут отличаться друг от друга по внешнему виду, но принцип их работы при этом одинаковый. Их конструкция включает в себя такие элементы:

• механизм на основе роликов;
• направляющие;
• дверное полотно.

Сам механизм крепят к полотну, а его ролики ездят по направляющим, которые прикреплены над дверным проемом. В зависимости от вида конструкции таких механизмов может быть от двух до четырех, также есть модели, включающие в себя несколько направляющих и полотен. Помимо этого, конструкция предусматривает наличие таких элементов, как:

• декоративные панели для закрытия механизма;
• фурнитура;
• доборы;
• наличники.

Если вы будете собирать и ставить дверь своими руками, позаботьтесь, чтобы все эти части у вас были в наличии.

Раздвижные роликовые двери подразделяются на такие виды:

• купе;
• каскадные;
• «гармошка»;
• конструкции с разным количеством створок (от 1 до 4);
• радиусные.

Как установить раздвижные двери правильно?

Перед тем как установить раздвижные двери, необходимо запастись соответствующими инструментами, а именно:

Установка раздвижной двери.

• измерительной рулеткой;
• карандашом;
• строительным уровнем;
• крепежами (кронштейнами, дюбелями и т.д.);
• отверткой или шуруповертом;
• полностью укомплектованным дверным блоком.

Легче всего объяснить процесс монтажа на примере одностворчатой раздвижной двери. Если же необходимо установить двери своими руками с большим количеством сегментов, то в этом случае надо запастись направляющей с необходимыми по количеству желобами.

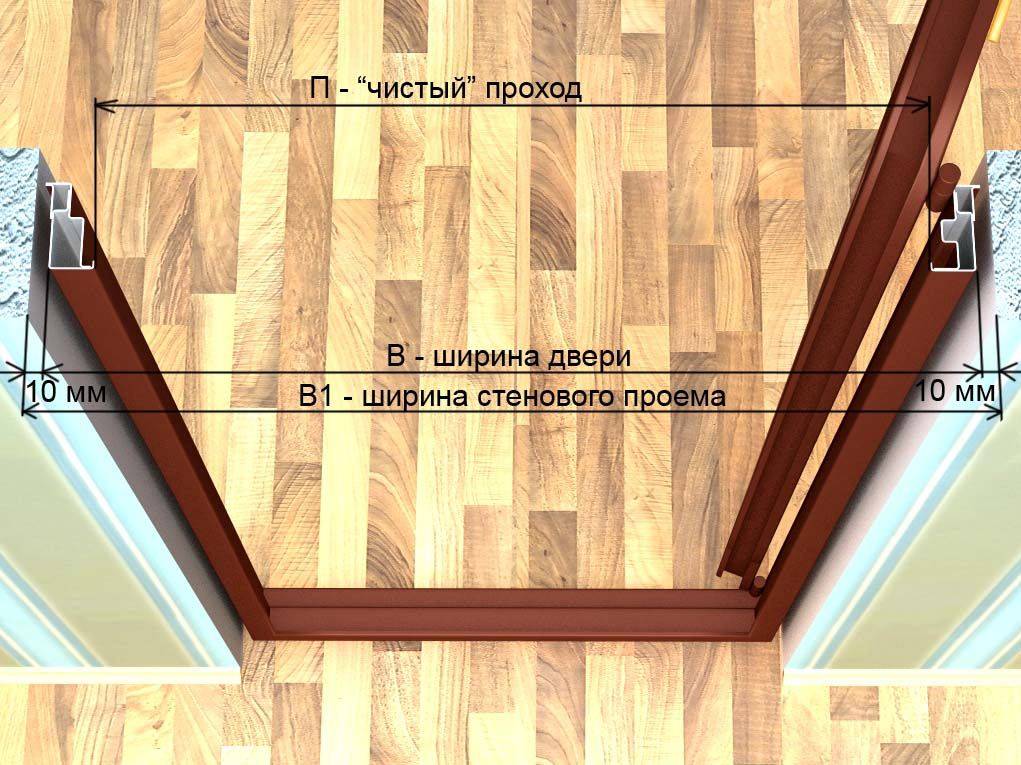

Разметка

То же самое относится и к раздвижным дверям. После того как будет выбрано место, необходимо разметить его для несущего бруса. Для этого существует два метода:

Конструкция раздвижных дверей.

1. Измеряется высота полотна, после чего к этим данным прибавляется расстояние, которое существует между напольной поверхностью и нижним краем изделия, а также высоту направляющей с уже готовым роликовым механизмом. Полученные размеры два-три раза отмечаются на стенке над дверным проемом, после чего они соединяются прямой горизонтальной линией.
2. Верхние отметки можно сделать, если приподнять дверное полотно и отметить линию по его верхнему краю. На ней отмечается высота, необходимая при установке движимого механизма на направляющей.

Очень важно, чтобы горизонтальная линия была действительно ровной, иначе после того как дверное полотно будет навешано, оно будет съезжать в ту или иную сторону. Чтобы убедиться в ровности линии, ее контролируют при помощи строительного уровня

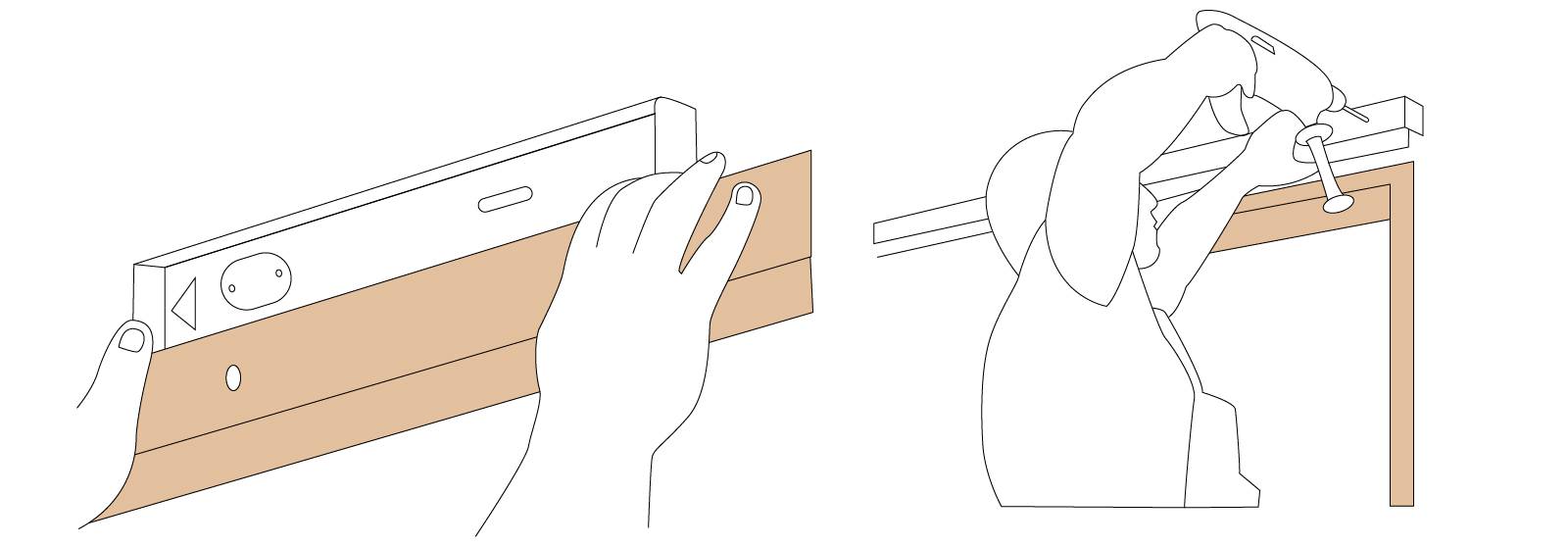

Установка направляющей

Схема крепления верхней направляющей: стеновое крепление.

Данный элемент может крепиться в несколько способов:

• при помощи дюбелей к самой стенке;
• на нижнюю часть деревянного бруса, прикрепленного к стенке;
• при помощи специальных кронштейнов;
• на сам потолок.

В любом случае направляющая крепится к ранее размеченной горизонтальной линии. Устанавливая двери своими руками, необходимо монтировать желоб так, чтоб он стоял от стенки, не мешая двигающейся двери, которая может задевать выступы, неровности или другие элементы декора проема. Следует знать, что длину направляющей следует выбирать так, чтобы она была в два раза шире, нежели проем.

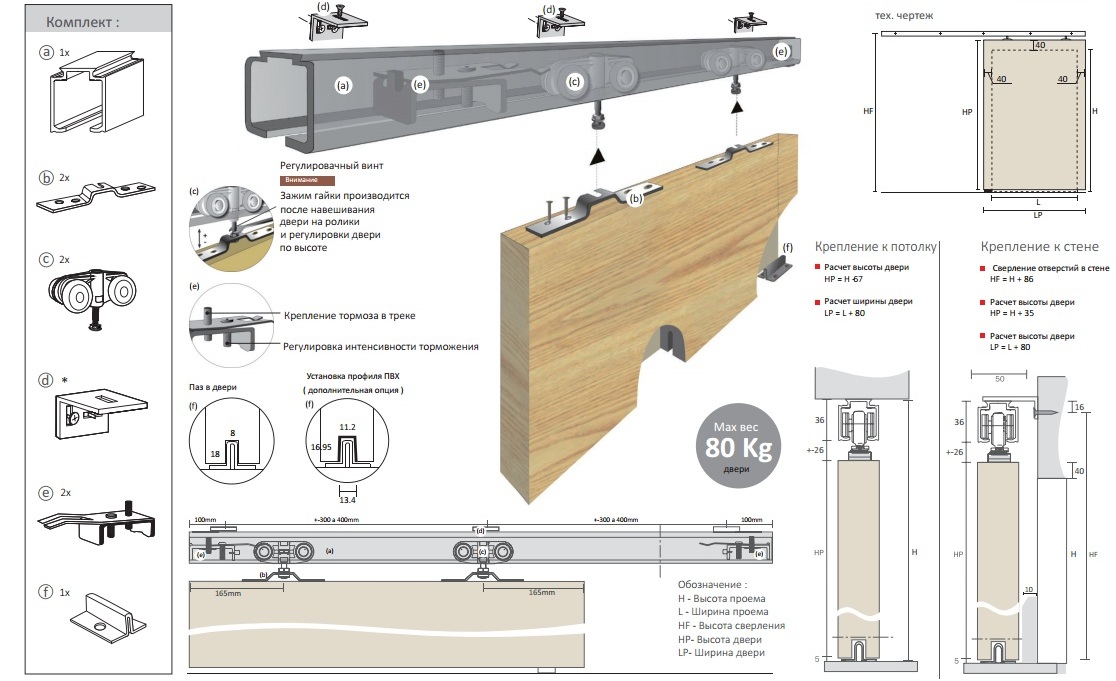

Сборка и монтаж раздвижных механизмов

После установки направляющей производится сборка роликовой каретки. Далее в них вставляются крепежи, которые предназначены для соединения с дверью. После чего собранная конструкция вставляется в направляющую.

На верхний край раздвижных дверей крепятся скобы, отступив при этом с краю несколько миллиметров. Скобы подбираются по количеству к роликовому механизму. Если полотно выполнено из древесины или МДФ панели, то в этом случае хватит 2 штук.

Установка раздвижной двери

Схема крепления верхней направляющей: потолочное крепление.

Для установки дверей своими руками полотно приподнимается к направляющей и фиксируется там при помощи закрутки в скобы крепежных болтов каретки. Так как дверь может иметь весьма большие габариты, для этого момента лучше всего позвать помощника. Выравнивая горизонтальность положения, необходимо пользоваться строительным уровнем во время того, как закручиваются болты.

Для того чтобы дверное полотно имело ровную вертикаль, с одной стороны проемной стены в пол монтируется поводок, в виде нижней роликовой направляющей (если устанавливается стеклянная дверь, то направляющую под нее необходимо подбирать специального вида).

https://youtube.com/watch?v=DrTb0HdRS0s

Отделка

Завершающим моментом в установке является прикрепление дверной фурнитуры и финишное декорирование планок, работа с откосами.

После того как проведены все монтажные работы, необходимо проверить функциональность раздвижной конструкции. Для этого ее несколько раз следует закрыть и открыть. Если полотно легко ходит по рельсам и при этом не издает никаких посторонних звуков, значит, монтаж осуществлен качественно.

Сверление вертикальных ручек профилей

На этом этапе производится засверловка профиля ручки для его
сопряжения с горизонтальными соединителями и роликами. С этой целью в верхней
части профиля ручки на расстоянии 7 мм и в нижней части на
расстояниях 7 и 42 мм засверливаются по два отверстия. Первое
отверстие диаметром 5 мм делается сквозным, а наружное на 10 мм не
на всю глубину, чтобы можно было “утопить” головку винта или
самореза.

Рис. 3. Схема сверления ручки профиля сверху и снизу для сборки и крепления роликов и колёс

Через отверстие на расстоянии 7 мм от верха профиля производится
соединение профиля ручки с верхним соединительным профилем и с
верхним роликом. Для соединения используется большой саморез (рис.
4).

Рис. 4. Соединение профиль ручки с верхним соединительным профилем и верхним роликом, используя большой саморез

Через отверстие на расстоянии 7 мм от низа профиля производится
соединение профиля ручки с нижним роликом с помощью винта с
метрической резьбой, через отверстие на расстоянии 42 мм делается
соединение с нижним соединительным профилем с использованием опять
же большого самореза.

Рис. 5. Соединение профиль ручки с нижним колесом, используя винт с метрической резьбой

Естественно, возникает вопрос”Почему
именно такие расстояния для сопряжения ручки с соединительными
профилями?” Для того, чтобы получить ответ, обратимся к сечениям верхнего и нижнего соединительных профилей
(рис. 6 и 7).

Чтобы определить точку сверления на верхней части профиля, от
высоты верхнего соединительного профиля (рис. 6) в 22 мм отнимаем
5+10 = 15 мм и получаем те самые 7  мм.

Рис. 6. Поперечное сечение верхнего соединительного профиля

Чтобы определить точку сверления (рис. 7) на нижней части
профиля, от высоты нижнего соединительного профиля в 57 мм отнимаем
5+10 = 15 мм и получаем 42  мм, что указаны на рисунке 3.

Рис. 7. Поперечное сечение нижнего соединительного профиля

Чтобы использовать схему, сверяйтесь с сечением ваше профиля! Перед тем как сверлить, сверьтесь с размерами вашего профиля, потому что могут быть отличия, не все производители фурнитуры для дверей купе скопировали систему Раумплюс, что называется “один в один”.

Подготовка к монтажу

В комплекте с раздвижной системой идет все необходимое, но по желанию хозяев все элементы или некоторая их часть может быть заменена на другие. Так как, к примеру, приобретаемая фурнитура выбирается исходя из пожеланий владельца дома.

Необходимо определиться, с какой стороны установить раздвижную конструкцию, чтобы было удобно открывать и закрывать дверь. С эстетической точки зрения будет лучше ее устанавливать со стороны входа в комнату, ведь движение полотна происходит вдоль стены и размещать там какую-либо другую мебель запрещается, поэтому установка конструкции со стороны коридора — наилучший вариант.

Чтобы не тратить время на поиски нужных инструментов во время установки, стоит все подготовить заранее. Итак, для монтажа понадобится:

• Рейлинг. Это балка в виде деревянного бруса, которая крепится к стене при помощи анкеров. К ней крепится рельса;
• Механизм. В его комплектации входит рельса, ролики, ограничители и направляющий нож;
• Фурнитура. Замки, ручки.

Из инструментов стоит приготовить отвертку, электролобзик, рулетку, уровень, карандаш, шуруповерт и дрель.

Выбираем вид и дизайн

Покупка межкомнатных дверей дело ответственное, на рынке представлен огромный выбор раздвижных конструкций, которые смогут выгодно вписаться в любой интерьер.

По форме и способу крепления направляющих их подразделяют на следующие виды:

Полукруглые двери с подсветкой
Простые двери купе
Деревянные двери купе для комнаты
Радиусные двери купе
Оригинальный вариант радиусных дверей
Линейные двери купе для мебели

Купить вы можете любой из перечисленных вариантов. Установка без проблем делается своими руками, а цена будет зависеть от материалов отделки и сложности передвижных механизмов.

Применение дверей купе для обустройства небольших квартир или студий, для которых необходимо разделение зон, является затруднительным по причине нарушения целостности интерьера. С целью сокрытия этого недостатка рекомендуется монтировать систему направляющих на одном уровне с полом.

Для этого необходимо предварительно подготовить в нем углубление, в которое будут вставляться нижние рейки.

Для придания конструкции прочности и устойчивости рекомендуется устанавливать вместе с нижними направляющими ряд верхних реек.

Это требование обязательно в случае, если владелец решил использовать не легкие листы ДСП, а тяжелые двери из древесины и стекла (см. Установка стеклянных дверей в жилых и общественных зданиях). Основную нагрузку в этой конструкции несет нижний ряд.

Для монтажа таких тяжеловесных моделей предусмотрены более крепкие и долговечные ролики. Нередко для обустройства пространства используют двери купе с роликами только на верхней панели.

В зависимости от места крепления эти перегородки делятся на 2 категории:

Первая разновидность перегородок похожа на шторы. Система передвижения навесных дверей купе укрывается в декоративных панелях. Их изъяном является неплотное прилегание дверок к стене, что исключает звукоизоляцию помещения.

Такая система крепления перегородок также не допускает размещение вдоль области движения дверок мебели, что снижает возможности обустройства интерьера.

Большей практичностью обладают подвесные модели дверей купе. Их использование позволяет не только разбивать пространство на зоны, но и вносить определенную лепту в декор помещения. Подвесные конструкции плотнее прилегают к стене, а потому обладают большей звукоизоляцией.

Особой разновидностью дверей купе являются задвижные модели. Отличительной чертой таких конструкций является то, что они не передвигаются вдоль стен, а задвигаются в них.

Это происходит за счет монтажа внутри стены специальной кассеты. Задвижные модели выгодно отличаются от своих аналогов благодаря возможности наилучшей организации пространства. Их недостатком является высокая трудоемкость и стоимость процесса монтажа.

Межкомнатные двери купе видео так же поможет выбрать нужный вариант конструкции

Обратите особое внимание на базу крепления и стену, ведь от этого будет зависеть и выбор самого механизма

Самодельные раздвижные двери

Даже из обычной двери можно сделать раздвижную.

Для двери весом более 30 кг необходимо делать верхнюю и нижнюю направляющие

Рекомендации по изготовлению:

• Если дверное полотно весит менее 30 кг, можно установить подвесную систему. Если больше – ставят двухполосную.
• Межкомнатная дверь из ДСП нередко имеет декоративные вставки или накладки. Если удалить их нельзя, нужно учитывать их размеры при определении местоположения нижней рельсы. Иначе створка не сможет зайти на стену.
• Обычную фурнитуру удаляют. За круглую ручку смещать створку неудобно.
• Фурнитуру покупают с учетом веса изделия. Дверные ручки – с учетом дизайна.
• Материал предпочтительнее легкий, но прочный: ДСП, МДФ, поликарбонат. С зеркалом и стеклом работать намного тяжелее.
• Баланс обычной створки не рассчитан на такое использование. Чтобы компенсировать это, ролики ставят как можно дальше друг от друга, чтобы обеспечить плавный ход.

Раздвижные двери практичны и удобны. Они не занимают места при открывании, очень декоративны и просты в обращении. Однако их тепло- и звукоизоляционные показатели ниже, чем у распашных.

Монтаж бруса

Первый шаг — нанесение разметки и монтаж бруса. Дверное полотно плотно прижимают к дверному проему, учитывают ширину направляющей и 5 мм дополнительного зазора. На соответствующем уровне отмечают границу будущего размещения балки.

В зависимости от того, будет ли створка двери открываться вправо или влево, брус располагается так, что его середина находится над правой или левой стороной коробки соответственно, и снова делается отметка. Затем по уровню выстраивается горизонталь между выбранными точками.

Далее производится непосредственно монтаж бруса. В балке просверливаются отверстия, она надежно крепится анкерами к стене.

Самодельные раздвижные двери

Даже из обычной двери можно сделать раздвижную.

Для двери весом более 30 кг необходимо делать верхнюю и нижнюю направляющие

Рекомендации по изготовлению:

• Если дверное полотно весит менее 30 кг, можно установить подвесную систему. Если больше – ставят двухполосную.
• Межкомнатная дверь из ДСП нередко имеет декоративные вставки или накладки. Если удалить их нельзя, нужно учитывать их размеры при определении местоположения нижней рельсы. Иначе створка не сможет зайти на стену.
• Обычную фурнитуру удаляют. За круглую ручку смещать створку неудобно.
• Фурнитуру покупают с учетом веса изделия. Дверные ручки – с учетом дизайна.
• Материал предпочтительнее легкий, но прочный: ДСП, МДФ, поликарбонат. С зеркалом и стеклом работать намного тяжелее.
• Баланс обычной створки не рассчитан на такое использование. Чтобы компенсировать это, ролики ставят как можно дальше друг от друга, чтобы обеспечить плавный ход.

Раздвижные двери практичны и удобны. Они не занимают места при открывании, очень декоративны и просты в обращении. Однако их тепло- и звукоизоляционные показатели ниже, чем у распашных.

Рекомендации специалистов

Основное внимание при самостоятельном монтаже откатных дверных блоков рекомендуется обращать на параметры полотна. Его ширина должна полностью перекрывать межкомнатный проем

Чтобы правильно установить напольный упор, полотно двери полностью закрывается. Далее в предварительно подготовленный паз в основании пола вставляется упорный элемент (половина детали остается над половой поверхностью) и устанавливаются два крепления. Затем полотно открывается до упора, устанавливаются оставшиеся два крепления.

Лучше всего понять, как выполняется установка межкомнатных откатных моделей дверей своими руками, можно при помощи видео, подробно отображающем весь процесс:

Где можно устанавливать раздвижные двери

неотъемлемой частью любого пространства

Чаще всего раздвижные двери используют для зонирования жилых помещений, оставляя при этом их целостность. Так, если их открыть, помещение будет иметь целостный вид, если закрыть, то оно будет разделено на две зоны. Таким способом можно выделить небольшое рабочее место в большой комнате.

Также раздвижные двери ставят на стыке жилых помещений и балконов, лоджий либо террас за городом. Для такой цели лучше использовать стеклянные конструкции, они лучше пропускают поток света, а если их летом открыть, то вы создадите в помещении иллюзию бесконечности.

Еще раздвижные двери отлично подойдут для технических помещений. С помощью дверей типа купе можно отделить помещение кладовой или подсобки.

Радиусные раздвижные двери – наиболее сложные в плане исполнения и установки, они характеризуются наличием криволинейных направляющих и устанавливаются в основном в душевых кабинах.

Из-за своих особенностей и недостатков двери раздвижного типа не подходят для установки в качестве межкомнатных в таких помещениях, как:

• санузел и ванна комната;
• кухня;
• гостиная.

Фотоотчет о сборке

Сначала все профиля нарезаются точно по рассчитанным размерам. Точность должна быть идеальной. Рез — строго перпендикулярный, под 90°. В профилях-ручках сверлятся отверстия под установку роликов и крепежных элементов.

Отверстия делают сквозные двух диаметров. Точный размер зависит от габаритов купленного крепежа, но в основном размеров два: 4 мм и 6 мм, а также 6 мм и 10 мм.

Как сверлить отверстия

Вверху делают одно такое отверстие, центр которого находится на расстоянии 7 мм от края профиля, внизу отверстий два — первое на расстоянии 7 мм от края, второе — отступив от среза профиля 42 мм.

Отверстия внизу боковых профилей

При сборке в первую очередь собираются все части наполнения. Сначала, если есть стекло или зеркало, по периметру устанавливается уплотнительная резина. Она просто нажатием пальца надевается на торец детали. По краям уплотнитель срезают, надевают впритык, но без нахлеста на следующую сторону.

Уплотнитель на зеркале

На зеркала с задней стороны клеят защитную пленку. Можно использовать обычную самоклейку. Эта пленка не даст осколкам рассыпаться, если зеркало разобьется.

Если створка составная, ее собираем при помощи соединительных профилей. Части наполнения просто вставляются с усилием в профиль. Иногда может потребоваться значительное усилие. Можно пристукнуть по торцу тыльной стороной ладони или использовать для этого резиновую киянку.

Просто вставьте в пазы профиля части наполнения и пристукните по торцу

Когда створка собрана, по тому же принципу верху и внизу устанавливаются соответствующие профиля.

Установлен верхний профиль

Затем наступает время установки боковых профилей-ручек. Все аналогично: загоняете наполнение в паз, следите, чтобы вошло до упора по всей длине без перекосов. Когда рамка собрана, необходимо ее стянуть крепежом. Начинаем с верху. Берете крепеж, вставляете в просверленное ранее отверстие. Если расстояние отмеряли точно, винт попадает в бороздку верхней поперечины.

Если просверлено верно

Затягиваем соединение при помощи ключа-шестигранника. Слегка не докрутив до упора, между головкой шурупа и перемычкой профиля вставляем верхние ролики, потом дотягиваем винт.

Вставляем верхние ролики

Ту же операцию повторяем с другой стороны. Затем переходим вниз. Тут крепеж устанавливается в верхнее отверстие. Просто затягиваем до упора. Аналогично повторяем с другой стороны.

Устанавливаем крепеж снизу

Далее устанавливаем нижний ролики. Упорную пластинку заводим в паз, прижимаем.

Установка нижнего ролика — пластину заводим в профиль

Пружину поджимаем, заправляя корпус ролика внутрь. В отверстие вставляем винт, стараясь попасть в гнездо, затягиваем шестигранником. Он может понадобиться другого размера — чуть меньше, чем остальные — так как этот винт обычно тоньше и длиннее.

Поджали ролик, вставили винт

Затягивать его до упора не нужно. Так, чтобы зашел в пластину на полсантиметра или около того. Затем при установке двери и регулировке ее хода этим винтом регулируется положение створки — угол приподнимается или опускается.

Закручиваем винт, фиксирующий ролик

Если нажать на колесо ролика, он уйдет в корпус, затем возвратиться за счет упругости пружины. Этот нехитрый механизм обеспечивает плавность хода двери для шкафа купе.

Сначала прикручивают верхнюю направляющую. Она крепится или к потолку, или к верхней части шкафа. Расстояние от полок — не менее 100 мм, иначе двери будут задевать полки, вещи, плечики.

Прикручиваем верхнюю направляющую

В нижнюю направляющую с боков в пазы вставляем пружины-отбойники. Они будут ограничивать ход двери. Количество пружин равно количеству створок, устанавливаются они с обоих концов.

Стопоры для дверей

Вставляем пружины-ограничители хода

Если лазерного уровня нет, чтобы не мучатся с отвесами, для начала можно нижнюю направляющую просто уложить, пока не закрепляя. Затем установить одно полотно, заведя его верхние ролики в верху, и установив нижние в нужную бороздку. Таким образом двери будут связывать верхнюю и нижнюю направляющие.

Выставив створку вертикально, автоматически выставите нижнюю направляющую

Выставив полотно строго вертикально, вы автоматически выставите и нижнюю направляющую. Ее останется только прикрутить. Только внимательно следите чтобы двери не сдвинулись.

Последнее, что остается сделать — приклеить по бокам приклеить шлегель. Это ворсистая самоклеящаяся полоса, которая смягчает удары створки о стенки шкафа (или просто о стены, если шкаф бескорпусный).

Последний штрих — наклейка шлегеля

На этом двери для шкафа купе установлены и готовы к работе. Еще раз процесс можете просмотреть в видео.

Преимущества и недостатки

Зонирование гостиной и спальни раздвижной конструкцией

Откатные межкомнатные двери обладают множеством преимуществ:

• Раздвижная система экономит место, так как для открывания створки не нужна свободная площадь.
• Легкость в обращении: толкать даже очень тяжелую створку легче, чем открывать.
• Выдвижные дверцы используют не только в качестве межкомнатных. С их помощью перекрывают ниши, зонируют помещение.
• Дизайн намного оригинальнее и разнообразнее.

Недостатки есть и существенные:

• Главный минус – плохая тепло- и звукоизоляция. Отсутствует возможность плотной стыковки дверного полотна со стеной или коробкой.
• Более надежной является двухполосная система. Однако для нее на полу требуется монтировать направляющие общей шириной от 7 до 14 см. Такой порожек весьма неудобен.
• Запоры на такой модели не могут обеспечить защиту.

Разнообразие и декоративные возможности откатных дверей компенсируют недостатки.

Установка своими руками

Чтобы установить дверь из ДСП, поликарбоната, пластиковых панелей, можно не прибегать к помощи специалистов, а следовать инструкции. Главное условие – придать створке вертикальное положение. Поэтому помимо шуруповерта, молотка, стамески, нужно приготовить строительные уровень и отвес.

В первую очередь монтируется верхняя направляющая к стене

Схема монтажа:

1. Нарезают профиль: нижняя направляющая для однодверной конструкции должна быть в 2 раза больше ширины дверного проема. Устанавливают так, чтобы створка при открывании полностью освобождала проем. При этом с другой стороны оставляют 50 мм около проема.
2. Для дверной конструкции направляющую монтируют так, чтобы ее середина совпадала с центром проема.
3. Через рельс просверливают в полу отверстия под дюбели. Вставляют дюбели и фиксируют крепежные элементы.
4. Определяют положение верхней направляющей. Для этого устанавливают в нижний рельс полотно и отмечают его край на стене. Прибавляют к величине 70 мм и делают отметку, строительным уровнем проверяют горизонтальность.
5. По отметке закрепляется деревянный брус сечением не менее 50*50 см. Снизу к нему закрепляют верхнюю рельсу таким же образом, что и нижнюю.
6. Устанавливают стопоры и другие дополнительные элементы.
7. Собранное по чертежу дверное полотно вводят в направляющие: сначала в верхней рельсе, так как верхние ролики прижимные, затем в нижней. Проверяют вертикальность положения и свободу перемещения.
8. Крепят декоративную планку, перекрывающую брус и верхнюю направляющую.

Наклеивание защитной пленки на вставки из стекла и зеркала

Если в качестве заполнения двери купе используется
стекло или
зеркало, то необходимо наклеить защитную самоклеящуюся пленку,
которая защитит вас от мелких острых кусков, если стекло или зеркало вдруг будут
разбиты.

Для наклеивания используется пленка на самоклеящейся основе, желательно подешевле.
Её достаточно прикатать резиновым валиком, чтобы не образовались пузыри.

Рис. 8. Отделение пленки от бумажной подложки

Перед тем как наклеить плёнку, частично отделите от неё бумажную подложку
и приклейте её к небольшой части плоскости стекла, а затем
прикатайте валиком. Далее, последовательно отделяя плёнку от
подложки, наклейте её на остальную часть стекла, избегая перекосов.

Если стекол несколько, то можно все стекла положить торцом друг другу и наклеить
плёнку как на единое целое, а потом разрезать на части.
С помощью канцелярского ножа удалите излишки пленки.

После обрезки свесов плёнки стекла готовы для того, чтобы собирать сердцевину двери купе.
В случае крашеного стекла, например
Лакобеля, пленку необходимо клеить на сторону стекла с
нанесённой краской.

Рис. 9. Прикатывание защитной пленки резиновым валиком

Рис. 10. Защитная пленка наклеена на стекло

Рис. 11. Обрезка излишков пленки

Рис. 12-13. Разделение вставок на изначальные составляющие

Как сделать своими руками дверь на верхнем и нижнем направляющем рельсе

Двери, имеющие два рельса (верхний и нижний), изготовить немного сложнее. Ролики тоже устанавливаются в два ряда – вверху и внизу, но разные. Нижние ролики опорные, на них дверь «катается». Верхние ролики направляющие, благодаря им дверь всегда находится в вертикальном положении. Такая конструкции системы имеет высокую степень жёсткости, ей не страшны случайные толчки, её можно даже шатать без причинения вреда.

Особенностью этого варианта является наличие жёсткого требования параллельности установки верхнего и нижнего рельса. Двухрельсовый вариант менее критичен к весу двери. Теперь дверь своим весом будет опираться на ролики. И нет опасности, что крепление роликов оторвётся.

Паз в полу является сборщиком бытового мусора. Его нужно регулярно чистить. Самое правильное – применять этот вариант в шкафах, но иногда отсутствие порога является более важным аргументом.

Что нужно для работы

Для работы необходимо примерно то же самое, что и для установки двери на одну верхнюю рельсу. Направляющий рельс в этом случае нагрузки не испытывает, он просто фиксирует вертикальное положение дверного полотна. Сам направляющий рельс и верхние ролики, естественно, имеют другую конструкцию. Нижний рельс испытывает нагрузку вертикальную, прижимающую к полу. Его задача – обеспечивать движение по заданному направлению.

Подготовительный этап

Опорный нижний рельс устанавливается в специально подготовленное для него место в полу. Длина этого паза для рельса и сам нижний рельс должны иметь длину не менее двойной ширины проёма. Если дверь двухстворчатая, то длина рельса выбирается с учётом хода двух створок. Если его не заглубить ниже уровня пола, то получится порог, о который все будут спотыкаться.

Сборка дверного блока и врезка фурнитуры

Первым делом на нижний торец дверного полотна крепятся опорные ролики, а в верхней части двери устанавливаются направляющие ролики. Собирать и монтировать их на дверь нужно строго по инструкции.

Также в дверное полотно устанавливаются ручки и замки. Они должны иметь утопленное исполнение. В проделанную в полу канавку монтируется нижний рельс. Все операции надо проделывать, строго придерживаясь сопроводительной инструкции. После этого можно попробовать установить на место одну створку двери.

Установка

Монтаж начинается с установки нижних роликов. Затем надо проверить, как по ним «катается» направляющий рельс. Если всё в порядке, то устанавливаются верхние ролики. Самая главная задача состоит в том, чтобы предельно точно спроецировать верхний рельс на нижний. Технологически это удобнее делать в том случае, если сначала привинтить на своё место верхний рельс, затем отвесами с грузиком спроецировать с него на пол 3–4 точки, сделать на полу метки и по ним устанавливать нижний.

Имеется конструктивная модификация раздвижных дверей под названием «кассетная». Она может быть и однорельсовой, и двухрельсовой. Суть конструкции в том, что створка двери при открывании уезжает в специальную нишу в стене. Ниша по размерам немного больше самой створки, чтобы та въезжала, не цепляясь. Фактически ту нишу можно изготовить отдельно, а потом пристроить к стене.
