Подробно о разметке столбчатого фундамента

Создаем арматурные каркасы для наших свай

Для данной задачи будем использовать арматуру с диаметром 10мм. Арматурный каркас можно изготавливать в 2 вариантах: с армированием уширения столба и без армирования уширения. Насколько нужно армирование уширения столба вопрос спорный и может быть решен только в результате точных проектных расчетов с учетом всех технических характеристик материалов, нагрузок и с учетом всех возможных факторов. Поэтому в данной статье пойдем по сложному пути и рассмотрим более надежный вариант армирования пятки столба.

План работ. Заготавливаем 4 прутка длиной  где-то 2,4 м (1,65м в земле + 0,3м над землей + 0,3 для связи с ростверком + 0,1м для пятки столба). Для армирования уширения столба будем загибать концы арматуры, чтобы она имела вид буквы L. Длина загиба будет зависеть от диаметра пятки в том месте,  где будет происходить ее армирование (3-5 см от низа уширения). В нашем случае длина загиба  где-то около 10-13см. После того как прутки у нас готовы сшиваем их в арматурный каркас. Сварка здесь, разумеется, не подходит, поэтому связывать будем с помощью вязальной проволоки. При этом связь делаем не очень прочной, чтобы была возможность прокрутить арматуры по своей оси. Желательно сделать засечки на концах верха арматуры, чтобы был ориентир, на сколько крутить арматуру, чтобы она разместилась в нашем уширении под нужным углом.

Если вы решили делать арматурный каркас без армирования уширения, то в этом случае делаем все то же самое, что и выше, только связь арматур делаем жесткой (сваркой либо вязальной проволокой).

ФУНДАМЕНТ ГАРАЖА

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

Площадь основания фундамента моего гаража оказалась равной 50030 см2. Разделив вес строения на площадь основания: фундамента, я определил, что удельное давление, действующее на грунт, будет равно около 0,4 кг/см 2 .

Чертеж гаража

Рис. 1 Поперечный разрез гаража: 1 — профнастил; 2 — стропила; 3 — уголок стальной 100×100 мм; 4 — блоки; 5 — фундамент; 6 — песок; 7 — отмостка; 8 — грунт. Рис. 2. План фундамента.

На моём участке слой чернозёма в полтора штыка лопаты лежит на твёрдой глине. Фундамент с такими размерами и такой нагрузкой вполне подойдёт для этих условий. У меня получился как минимум двукратный запас, что обеспечит устойчивость всей постройки.

Для предстоящей работы по заливке фундамента я закупил машину речного песка, машину щебёнки и 20 мешков цемента, а также металлическую арматуру и шестиметровые доски.

Щиты для опалубки сколачивал из купленных заранее досок (фото 3, 4).

С особенной тщательностью строго по размерам сколотил наружные щиты.

После установки опалубки можно приступать к заливке бетона. Для этой работы у меня была электрическая бетономешалка ёмкостью 150 л. Заливку решили

сделать за один день, чтобы не было швов в бетоне. Вечером подготовили необходимый инструмент, потребные материалы, тачку. Сделал из двух дверных полотен дорожку для тачки (фото 5), чтобы возить её по площадке.

Опалубку снял через неделю и разобрал её на доски, которые в дальнейшем пригодятся для обрешётки крыши гаража. Выждав ещё некоторое время, я приступил к кладке стен.

Расчистка, выравнивание и разметка участка под устройство ленточного фундамента из ФБС

Чтобы было понятно, о каком участке идет речь, приведем его краткие характеристики:

1. S — 16040 м. кв.
2. Бывшие земли сельхоз назначения (луга).
3. Структура почвы — обедненная суглинистая.
4. Толщина плодородного слоя — 100 мм.
5. Глубина залегания верхнего горизонта почвенных вод > 2000 мм.
6. Глубина промерзания грунта – 700 мм.

Возводимое строение: гостевой домик из бруса, совмещенный с баней-сауной общей S — 42 м. кв. (6х7 метров):

• фундамент – ленточный из железобетонных блоков;
• стены – брус 15х15 см;
• перекрытия пола и потолка – доска 40 мм;
• настил пола – половая доска 40 мм, потолка и стен – облагороженная вагонка (липа);
• стропильная система навесная двускатная;
• кровля – металосайдинг;
• планируемый срок завершения строительства – 2 месяца.

Инструкция – как обустроить фундамент самому

Возводятся столбчатые фундаменты по технологии в четыре этапа:

1. Земляные работы с выбуриванием ям под опорные столбы и устройством на их дне подушки из песка.

2. Установка несъемной опалубки для опор фундамента с последующей заливкой бетона либо выкладывание их из кирпича или бетонных блоков.

3. Устройство для этой разновидности свайно-ростверкового фундамента верхней распределяющей нагрузки части из железобетона, стального швеллера или древесины.

4. Гидроизоляция всей конструкции и обшивка опор по периметру здания сайдингом или профлистом.

Все достаточно просто, но есть в этом процессе и ряд нюансов. Первый из них – независимо от уровня заложения ростверка, подпорные сваи столбчатого варианта фундамента для частного малоэтажного дома следует погружать глубже точки промерзания. Чтобы ускорить работы, в отдельных случаях лучше всего будет привлечь специализированную технику с буром.

Сами опоры основания могут быть выполнены из:

• Залитого в асбестоцементную трубу железобетона;

• Кирпича;

• ФБС (изготовленных на заводе ж/б блоков для фундаментов);

• Натурального камня.

Ниже приведёна пошаговая фото-инструкция столбчатого фундамента на пеноблоках:

Переносим план фундамента на местность — размечаем колышками будущие границы

Копаем ямы

Засыпаем ямы щебнем, сверху песком и несколько раз проливаем и повторяем процедуру засыпания песком

Выставляем на подушку первые 4 блока по углам и выравниваем по шнурке и размерам

Подставляем второй блок и выравниваем по уровню

Гидроуровнем отмеряем нулевой уровень фундамента — его высоту

Выставляем следующие уровни блоков нашего основания

По уровню делаем все остальные столбы

Выкладываем рубероид на столбики для гидроизоляции

Также возможно использование стальных винтовых свай. Но это уже будет больше одна из вариаций свайно-винтового фундамента. Раньше опоры делали даже из влагостойкой лиственницы. Однако сегодня большинство частных застройщиков предпочитают ставить под свой дом что-нибудь более долговечное и бетонное.

Опоры ставятся с интервалом 1,5–2,5 метра так, чтобы находиться под углами строения, в местах пересечения внутренних стен и заложения несущих балок, а также под печами и каминами. Это точки основных нагрузок. Часть из них ростверк вполне в состоянии распределить по всей конструкции. Но в идеале основной вес должен приходиться как раз на опорные сваи, на которых покоится столбчато-ленточный фундамент.

Выбирая кирпич, следует сразу исключить силикатную его разновидность. А керамический следует брать с максимально высокой морозостойкостью. В целом, если замешивать и заливать бетон не хочется, то лучше всего предпочесть ФБС. Эти блоки изначально предназначены для возведения фундаментных оснований для различных зданий.

По конструкции бетонный ростверк поверх столбов – это небольшой ленточный фундамент. Для него собирается отдельная опалубка с укладкой в нее арматуры из стальных прутков в 10–12 мм. После их связки готовый армирующий пояс останется лишь залить бетонным раствором с маркой не ниже М-300. При этом для деревянных строений ростверковая часть нередко выполняется вовсе из бруса. Во многих случаях его вполне хватает для перераспределения нагрузок.

Для гидроизоляции элементов столбчатого основания можно воспользоваться рубероидом либо жидкой битумной мастикой. Подойдет даже мягкая черепица, если она осталась неизрасходованной при покрытии кровли на уже построенном здании.

Общие правила для любого фундамента

Выбираем точку отсчета. Первую сторону нашего фундамента нужно привязать к какому-нибудь объекту нашего участка.

Пример. Сделаем так, чтобы наш фундамент (дом) был параллелен одной из сторон забора. Следовательно, первую бечевку натягиваем равноудалено от этой стороны забора на нужное нам расстояние.

Построение прямого угла (90⁰). В качестве примера будем рассматривать прямоугольный фундамент, в котором все углы максимально близки к 90⁰.

Существует несколько способов как это сделать. Мы рассмотрим 2 основных. www.gvozdem.ru

Способ 1. Правило золотого треугольника

Для построения прямого угла будем применять теорему Пифагора.

Формула

Обычно при разметке фундамента берут размеры сторон, чтобы при выведении из корня получалось целое число. Пример: 3х4х5; 6х8х10.

Если у вас есть рулетка, то в целом проблем не возникнет, если вы будете брать отрезки отличные от общеиспользуемых. Например: 3х3х4,24; 2х2х2,83; 4х6х7,21

Если измерения мы производили в метрах, то значения получаются очень даже понятными: 4м24см; 2м83см; 7м21см.

Рекомендации специалистов

Благодаря опыту профессионалов процесс разметки участка можно облегчить и сделать с помощью следующих советов:

• нить должна быть натянута прочно, без провисаний, вырывания колышек; поврежденная нить не даст точных размеров основания;
• колышки можно сделать самостоятельно из остатков арматуры, они прекрасно устанавливаются в почву и прочно фиксируются;
• всегда ориентируйтесь на внешние границы земельного участка и на проект дома или пристройки;
• не убирайте нити до завершения всех работ;
• по возможности используйте профессиональные приборы;
• если не уверены в своих силах, обратитесь за помощью к профессионалам.

Разметка различных типов фундамента

Методы, приведенные ранее, являются универсальными и подходят для любого типа фундамента. А вот дальнейшие действия уже различаются для каждого из них.

Размечаем ленточный фундамент

Возведение ленточного основания может производиться в котловане или же в траншее. В зависимости от этого меняются способы для того, чтобы разметить фундамент под дом. Котлован нужен для того, чтобы организовать подвал дома. В первом случае обноску располагают только по внешнему контуру фундамента. Во втором же получается своеобразная лента, внутренние грани которой сначала нужно обозначить бечевкой, а потом произвести обноску, отступив от внутренних сторон ровно столько, сколько должна быть ширина ленты основания.

Размечаем столбчатый фундамент

Наружные грани определяются точно так же, как представлено ранее. Для того чтобы определить местоположение каждой сваи нужно монтировать обноску немного удаляя ее и натянуть веревку. Стойки обноски должны быть оборудованы дополнительными горизонтальными досками. Первая будет соответствовать уровню, по которому обрезается фундамент, вторая – верхней точке ростверка.

Бечевки натягиваются в середине в соответствии с осями опор. Они располагаются на расстоянии, равном шагу опор здания. Для определения того места, куда необходимо установить сваю, нужно опустить отвес. После этого разметка перемещается к наружным краям опор.

Важно! Расположения свай должны отмечаться на обноске с помощью саморезов или гвоздей. Ростверк отмечается также, как и ленточный фундамент

Можно сократить работу, отступив от каждой опоры половинчатое расстояние ширины ростверка в обе стороны и установить крепежи, на которые впоследствии натянуть бечевку

Ростверк отмечается также, как и ленточный фундамент. Можно сократить работу, отступив от каждой опоры половинчатое расстояние ширины ростверка в обе стороны и установить крепежи, на которые впоследствии натянуть бечевку.

Размечаем плитный фундамент

Разметка такого основания считается самой простой для проведения своими руками. В этом случае отмечаются только внешние стороны фундамента, поэтому можно остановиться после выполнения основных пунктов по формированию прямоугольника на участке.

Сложность этой разметки заключается в том, что обязательно при разметке высчитывается площадь плит, чтобы они все вместились в фундамент, в противном случае, придется начинать работы сначала. Поэтому перед работой рассчитывается общая площадь фундамента и площадь каждой плиты и соотносятся друг с другом.

Правила расположения строений на участке

Прежде чем рассказать о разметке фундамента под дом, несколько слов следует сказать об общих правилах и градостроительных нормах, регламентирующих взаимное расположение строительных объектов на территории одного и соседних участков. Основными отправными точками в данном вопросе являются следующие элементы:

Строения на участке

• границы участка, которые отмечены тем или иным видом ограждения;
• расположение дорог и подъездных путей;
• построенные ранее объекты непосредственно на территории участка и на соседних участках.

Согласно архитектурным и противопожарным нормативам необходимо соблюдать следующие расстояния до указанных выше объектов:

до проездов и центра улицы не менее трех-пяти метров;
до соседних строений не зависимо от их назначения не менее шести метров;
до границ соседнего участка дом располагают не ближе трех метров, хозяйственные постройки общего назначения – не ближе метра, а места содержания различных животных и домашней птицы должны отстоять от них не менее четырех метров;
при этом, дома строящиеся из древесных строительных материалов – бруса, бревна или по каркасной технологии согласно противопожарным нормам должны располагаться на расстоянии более 15 метров до аналогичных построек на данном или соседнем участке;
для строений из кирпича, камня или бетона данный показатель может быть снижен до 6 метров;
особое внимание уделите удаленности от дома пожароопасных объектов – бани, котельной, стационарного барбекю.

Архитектурные нормы строений

Кроме этого существуют и архитектурные нормы. Согласно им лучше так разметить место под котлован фундамента, чтобы фасадная стена строения располагалась параллельно одной из границ участка, как правило, уличной.

Кроме этого, важным аспектом служит и ориентирование дома по сторонам света. Так, окна спальной комнаты лучше направить в сторону заката, то есть на запад, а гостиной – на юг.

Подготовка участка

Как и под любое другое основание дома, место под столбчатый фундамент  следует  предварительно тщательно подготовить. Уберите с площадки весь мусор, выкорчуйте пни и кусты. Желательно, но не обязательно, снять также верхний дерновый слой земли вместе с травой.

Разметка под фундамент

На следующем этапе выполняется разметка. Это необходимо для того, чтобы получить максимально ровный, а следовательно, и надежный столбовой фундамент. Давайте рассмотрим, как выполнить эту задачу своими руками поподробнее, поскольку этап этот на самом деле очень важный.

Предварительно отмечают место расположения двух углов по самой длинной стене дома. Полученные точки соединяют линией. Далее находят третий и четвертый угол будущей постройки, воспользовавшись методом «египетского треугольника» или способом «двух дуг». После этого в найденные места углов вбивают колышки и соединяют их шнуром. Далее также с помощью колышков и шнура отмечают внешнюю границу будущих столбов.

Столбы должны располагаться в углах дома, а также в точках пресечения стен. Остальные ставят по периметру внешних стен и под широкими простенками с промежутками в 1,5 — 2 метра. При выполнении разметки сначала отмечают место расположения столбов на одной стороне здания, потом, строго напротив них – на второй. То же самое делают на смежных стенах.

Заливка столбов

Чаще всего простой столбовой фундамент заливается с использованием опалубки. Иногда вместо нее применяют асбоцементные трубы или сшитый рубероид. Предварительно в отмеченных местах роют ямы, глубина которых должна превышать точку промерзания грунта в данном конкретном регионе на 20 — 30см.

Важно: Ямы делают в виде усеченной пирамиды. Диаметр их подошвы не должен быть менее 60см, диаметр на высоте будущего ростверка делается не менее 30см

Это предотвратит выталкивание столбов из почвы во время ее пучения весной.

После того, как ямы будут выкопаны, приступают собственно к возведению столбов. Делается это в несколько этапов:

• На дно ямы насыпают щебень слоем в 25см;
• В яму устанавливают опалубку, сбитую из досок (В этой статье можете более подробно узнать как возвести опалубку под фундамент);
• В обязательном порядке нужно сделать армирование столбового фундамента. Каркас при этом также можно изготовить своими руками. На каждый столб должно приходиться по четыре стальных прута (12мм), как правильно выбрать арматуру для фундамента читайте здесь. Их соединяют посредством стальных же хомутов сверху и снизу. Получившиеся конструкции опускают в ямы. Пруты должны выступать над поверхностью будущих столбов на 15см для связки с арматурой будущего ростверка;
• Заливают в опалубку бетонный раствор.

Совет: При изготовлении арматурных каркасов не применяйте сварку. Иначе в последующем, пруты в местах соединении начнут ржаветь. Чаще всего привязывают их к хомутам посредством проволоки.

Через пару суток щиты опалубки можно убирать. Оставшуюся между бетоном и стенками ямы щель засыпают грунтом и тщательно его утрамбовывают.

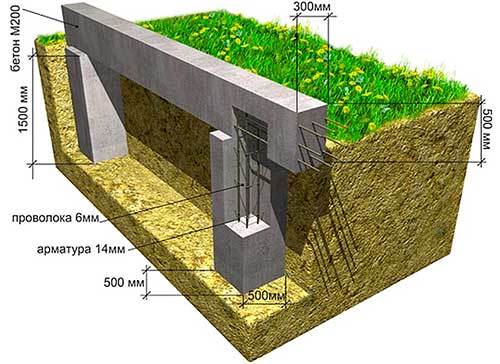

Устройство ростверка

Ростверком называют бетонную ленту, связывающую элементы столбчатого фундамента в единую конструкцию. Своими руками его устроить также не слишком сложно. Сначала на столбы устанавливается опалубка. Сбивается она из деревянных щитов. На ее дно укладывают бруски в 3-5см толщиной и устанавливают на них арматурный каркас. После этого его связывают с каркасом столбов. На следующем этапе в опалубку заливают бетон и после того как бетон наберет прочность делают гидроизоляцию фундамента.

Вот таким вот образом и устраивается надежный столбчатый фундамент. Построить его своими руками под силу даже совершенно неопытному строителю, так как этот тип основания под дом по праву считается конструктивно наиболее простым.
